Введение
Любое строительство начинается с проекта, который служит основой стройки.
При разработки котельной с двумя котлами необходимо определить его
характер, функциональную связь отдельных частей и элементов, установить его
оптимальную форму, органически связанную с объёмно-планировочной структурой и
назначением, а также выбрать современный материал и прогрессивную конструкцию.
Таким образом, проектирование - это многогранный, сложный процесс,
включающий расчетные и проектно - конструкторские работы. Конечная цель
проектирования - создание интересного по архитектурному замыслу проекта здания,
отвечающего современным конструктивным, экономическим, противопожарным,
санитарным, экологическим и другим требованиям мировых стандартов.
1. Архитектурно-конструктивное решение здания
Характеристика района строительства
Район строительства: г.Тайшет. Расчетная температура наружного воздуха tн= -42,5 0 С, расчетная температура
внутреннего воздуха tв= 25 0 С, температура
наиболее холодных суток tхс
= -40 0
С, температура наиболее холодной пятидневки tхп = -45 0 С. Глубина промерзания грунта Hн = 2 м, район по весу снегового покрова I, пояс светового климата III, зона влажности наружного климата С
- сухая.
Основанием
служит глина; расчетное сопротивление грунта смятию R=3 кгс/.
Фундаменты
выполнять сборными, железобетонными, стаканного типа под колонну. Размеры блок-
плиты в плане 1500х1500 мм, бетон класса по прочности В20, арматура класса ст.
А-1 и ст.А-II.
Фундаментные
балки выполнять сборными, железобетонными трапециидального сечения.
Колонны
выполнять сборными, железобетонными сечением 400х400 мм.
Стены здания выполнять из аглопоритобетона, p=1600 кг/м3,
толщиной д= 0,4 м.
Перекрытия выполнять сборными, совмещенными; балки выполнять сборные
железобетонные; плиты сборные железобетонные, ребристые 3х 6 м, балки принять
длинной 18 м.
Утеплитель выполнять из минероловатных плит 300 кг/м3,
толщиной 0,1 м.
Полы здания выполнять бетонные.
Освещение здания естественное, с двойным остеклением; стекло оконное
листовое; переплеты двойные раздельные. Размеры окон принять по ГОСТу 12506-
81.
Отделочные работы: стены здания штукатурить цементно-песчаной
штукатуркой, белить.
Здание оснастить отоплением, горячим и холодным водоснабжением, канализацией,
вентиляцией. Здание электрифицировать.
котельная стена фундамент теплотехнический
2.
Расчетная часть
2.1 Теплотехнический расчет наружной стены
. Зона влажности: С, сухая;
. Влажностный режим помещения: сухой, группа VI,
tв=250 С, ;
.Определяем
условия эксплуатации: А;
.
Определяем сопротивление теплопередачи наружной стены:
, м2
·0С/Вт
где:
tв-
температура внутреннего воздуха, tв=250
С ;
tн - зимняя температура наружного воздуха, 0
С ;
∆tн - нормативный температурный перепад между
температурой внутреннего воздуха и температурой поверхности стены определяются
по табл. 4.3, ∆tн=6<10=>
≈100 С;
n - коэффициент,
принимаемый в зависимости от положения наружной поверхности стены по отношению
к наружному воздуху по табл. 4.2, n=1;
бв
-коэффициент теплоотдачи внутренней поверхности, определяется по табл. 4.4, бв=8,7
м2 ·0С/Вт.
Зимняя
температура определяется как среднеарифметическое между температурами самых
холодных суток и холодной пятидневки:
Принимаю:
tхс = -400
С
tхп= -450 С
. Определяем толщину наружной стены:
Согласно формуле:
(1,2)
Для нахождения искомой толщины слоя преобразуем формулу в другой вид:
, м (1,3)
где бн - коэффициент теплоотдачи (для зимних условий)
наружной поверхности ограждающих конструкций (для наружных стен, покрытый бн
= 23 Вт/ м2 · 0 С);
д1- толщина внутреннего сложного раствора, принимаем д1=0,01;
д3- толщина наружной цементно-песчаной штукатурки, принимаем
д3=0,02;
л1 -расчетный коэффициент теплопроводности сложного раствора,
принимаем по прил. 4по графе Б, л1=0,70 Вт/ м2 · 0
С;
л2-расчетный коэффициент теплопроводности аглопоритобетона
1600, принимаем по прил. 4 по графе Б, л2=0,72 Вт/ м2 · 0
С.
л3-расчетный коэффициент теплопроводности цементно-песчаной
штукатурки, принимаем по прил. 4 по графе Б, л3=0,76 Вт/ м2
· 0 С.
Рис.1 Расчетная схема наружной стены: 1 - внутренний сложный раствор
толщиной 0,01м; 2 - определяемая толщина, кирпич глиняный сплошной; 3 -
наружная цементно-песчаная штукатурка толщиной 0,02м.
Принимаем
по ГОСТу 400 мм.
.
Определяем степень инертности:
Степень
инерционности ограждений конструкции устанавливаем по характеристике тепловой
инерции, определяемой по формуле:
D=R1· S1+R2· S2+
R3· S3 (1,4)
где S1, S2, S3- коэффициенты теплоусвоения материала, отдельных слоев в
ограждающей конструкции, принимаем по прил.4
S1= 8,95 , Вт/ м2 · 0
С
S2= 9,39 , Вт/ м2 · 0
С
S3= 9,60 , Вт/ м2 · 0
С
R1, R2 -термическое сопротивление слоев
, (1,5)
Подставив значение (1.5) в формулу (1.4), получим
, (1,6)
Исходя
из неравенства (4<D<7)ограждение средней массивности выбрано, верно.
.
На основании расчетов полная толщина стены составляет:
.2
Теплотехнический расчет покрытия
Теплотехнический расчет покрытия сводится к определению толщины
теплоизоляционного слоя, укладываемого. на железобетонный настил делается по
тем же формулам, таблицам, приложениям, приведенным в разделе 4.2.1 для расчета
толщины стены.
где:
tв -
температура внутреннего воздуха, tв=250
С ;
tн - зимняя температура наружного воздуха, tн =tх.с -42,5
0 С ;
∆tн - нормативный температурный перепад между
температурой внутреннего воздуха и температурой поверхности стены определяются
по табл. 4.3, ∆tн=80
С;
n - коэффициент,
принимаемый в зависимости от положения наружной поверхности стены по отношению
к наружному воздуху по табл. 4.2, n=1;
бв
-коэффициент теплоотдачи внутренней поверхности, определяется по табл. 4.4, бв=8,7.

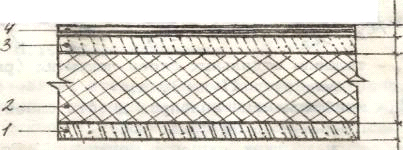

Рис.
2. Расчетная схема покрытия: 1 - железобетонная плита толщиной 3 см (0,03м); 2
- определяемый утеплитель из керамзитобетона;3 - стяжка из цементно-песчаного
раствора толщиной 2,5 см (0,025м); 4 - трехслойный рубероидный ковер, 2см (0,02м).
По
приложению 4 принимаем:
S1= 16,95 Вт/ м2*0 С л1=1,92 Вт/ м2*0 С
S2= 9,39 Вт/ м2*0 С л2= 0,84 Вт/ м2*0 С
S3= 9,60 Вт/ м2*0 С л3= 0,76 Вт/ м2*0 С
S4= 3,53 Вт/ м2*0 С л4= 0,17 Вт/ м2*0 С
Найдем
толщину утеплителя:
После
определения толщины утеплителя, определяем степень массивности по тепловой
инерции:
Так
как D<4,значит температура трех суток неверна и делаем
перерасчет:
Суммируя
результаты подсчетов, определяем толщину покрытия:
.3
Светотехнический расчет
Район
г.Чита находится в III световом поясе. Разряд зрительной работы VI.
Нормируемое значение коэффициента естественного освещения будет, КЕО , m-коэффициент
светового климата определяют по таблице 5.2,
Определяем
площадь световых проемов по формуле (1.10):
, м
где
Sn - площадь пола помещения, Sп= 18*36=648 м2 ;
eн - нормированное значение КЕО;
Kз - коэффициент запаса, принимаемый по таблице 5.4, Kз=1,3;
nо - световая характеристика окон, подсчитав отношения
по
таблице 5.5,находим, что nо=15;
Kзд - коэффициент, учитывающий затемнение окон
противостоящими зданиями, Kзд=1 для
отдельно стоящих зданий;
фо-
общий коэффициент светопропускания определяется по формуле (1.11)
фо=ф1*ф2*ф3
где
ф1 - коэффициент светопропускания материала по таблице 5.6 ф1=0,8
ф2-
коэффициент светопропускания потерей света в переплетах светопроема по таблице
5.6, ф2=0,6
ф3-
коэффициент, учитывающий потери света в несущих конструкциях, ф3=1
фо=0,8*0,6*1=0,48
r- коэффициент,
учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от
поверхности помещения и подстилающего слоя прилегающего к зданию.
Для
определения r нужно найти средневзвешенный коэффициент отражения
света от стен, потолка и пола. Формула при боковом освещении имеет вид:
, м2
где
P1 -
коэффициент отражения света для бетонных полов, P1=0,15 - 0,20, принимаем P1 =0,2
P2 - коэффициент отражения потолка и пола при средних
тонах принимаем P2=0,4
F - площадь стен
и потолка,
По
таблице 5.7 принимаем r= 1,5
Установив
количество окон n= 5 в здании, определяют площадь одного окна:
, м2
м2
По
ГОСТу 12506-81 принимаем высоту окна hо= 3620 ширина b= 4850 мм.
Площадь
одного окна 5,8 м2
.
Рисунок
3. Схема окна.
2.4
Расчет нагрузки на обрез фундамента
За
расчетный фундамент следует принимать наиболее загруженную конструкцию, таковой
является промежуточная опора, так как угловая опора принимает половину груза в
отличии от промежуточной.
Рисунок 5 Схема плана здания с грузовыми площадками покрытия: 1,2,3,4 -
поперечные координатные оси; А, Б, В, Г - продольные координатные оси; В0
- шаг колонны; L0 - пролет; F1, F2 -грузовые площадки.
Размер грузовой площадки определяется по формуле:
,
где
b - шаг колонны, 6 м;
l - пролет
здания, 18 м.
, м2
Установив
расчетный фундамент и определив грузовую площадь, следует определить величины
постоянных и временных расчетных нагрузок. Сумму этих нагрузок, действующих на
фундамент, следует определить по формуле:
где
q - вес 1 м2 покрытия, т;
Qсн - расчетная нагрузка от снега, т;
Fгр - расчетная грузовая площадь, м2;
Qб.п. - расчетная нагрузка от веса несущей конструкции
покрытия, т;
Qкр - расчетная крановая нагрузка, т;
Qф.б. - нагрузка фундаментной балки, т;
Qст - нагрузка стены, приходящаяся на расчетный
фундамент;
Qоп - расчетная нагрузка от опоры, т.
Нагрузка
1м2 покрытия определяется по формуле:
, т/м2
где
- 1 м2 плиты весит, 0,13 т/м2;
- 1 м2 утеплителя;
- вес 1 м2 цементной стяжки;
- вес 1м2
рубероида - 3; трех - 9 кг.
где
- толщина утеплителя керамзитобетона, м;
-
плотность утеплителя, кг/м3;
кг/м2
где
- плотность цементной стяжки, =2000кг/м3;
- толщина
цементно-песчаной стяжки =0,025 м;
кг/м2
кг/м2
Расчетную
нагрузку от веса опоры следует определять по формуле:
, т
где
- площадь поперечного сечения опоры (колонны),
м2;
- высота
опоры, м;
- плотность
материала железобетона, кг/м3;
-
коэффициент перегрузки по (таблице 6.1), .
кг
Вес двухскатных железобетонных марок IБI-I2 и IБI-I8 и вес фермы ФС-I8A даны в (приложении 14). Расчетная нагрузка несущей
конструкции покрытия составляет:
, т
где
- вес балки, т;
кг
Расчетную нагрузку от веса стены следует определять по формуле:
, т
где
- площадь участка стены, приходящегося на расчетный
фундамент, (рисунок 6) м2;
- площадь
окон на расчетном участке, м2;
-
плотность материала стены, кг/м3;
- толщина
стены, взятая по стандарту, м;
-
коэффициент перегрузки по (таблице 6.1), ;
, м2
м2
Площадь
окна берем по ГОСТ 12506-81:
, м2
где
- ширина окна, м;
- высота
окна, м;
м2
т
Рисунок 6. Схема расчетного участка стены
, кг
кг
Расчетную
нагрузку от снега рассчитывают по формуле:
,т
где
- грузовая площадь, приходящаяся на 1м2
горизонтальной поверхности земли, по (приложению 2) смотрим район по весу
снегового покрова, II-70 кг/м2;
-
коэффициент перегрузки, по (таблице 6.2);
-
грузовая площадь, приходящаяся на расчетный фундамент, =54;
Коэффициент
перегрузки для снеговой нагрузки на покрытие должен приниматься
в зависимости от отношения нормативного собственного веса покрытия q (
включая и вес подвесного стационарного оборудования) к нормативному весу
снегового покрова =100кг/;
принимаем
по (таблице 6.2) равным:
кг
т
Определяем
размер фундамента, для этого необходимо знать глубину заложения фундамента:
, м
где Нн - нормативная глубина промерзания грунта под открытой,
оголенной от снега поверхностью за 10лет по(приложению 2) Нн=2,30м; mt - коэффициент влияния теплового
режима на промерзание грунта у наружных стен с полами на грунте, mt=0,7.
м.
Определяем размеры столбчатого фундамента, имеющего подошву в виде
квадрата:
Рисунок 7. Сборный железобетонный столбчатый фундамент
где
- размер стороны квадрата подошвы фундамента, м;
Нф
- глубина заложения, м; m - коэффициент формы фундамента, для ступенчатых
фундаментов равен 0,85; - плотность материала фундамента по (приложению 4),
для железобетона = 2,5 т/м3; Rр - расчетное давление на основание, определяют по
(приложению 8), Rр=3 кг/м2.
м
Принимаем сборный железобетонный столбчатый фундамент:
Сечение колонны: 400x400
мм;
Блок-стакан: 1000x1000x1000 мм
Блок плита: 1500x1500
мм
Высота блок - плиты: h=300
мм
.5 Расчет состава и площадей
Санитарно-бытовых помещений.
Группа производственного процесса I в
Таблица 5 - Расчет состава административно - бытовых помещений
Рабочие
|
Количество работающих
|
1 смена
|
Мужчины Женщины
|
7 2
|
2 смена
|
Мужчины Женщины
|
7 2
|
3 смена
|
Мужчины Женщины
|
7 1
|
Предусматриваем площадь коридора 10% от площади бытовых помещений.
Площадь коридора равна 24 м2. Общая площадь помещения (с коридором)
составляет 72 м2.
Рекомендации по благоустройству бытовых помещений:
1. душевые, умывальники, унитазы не примыкать к наружным стенам
(разрыв ≥ 0,5 м).
2. не совмещать душевые, гардеробные с туалетом.
. в туалеты должен быть отдельный выход.
. в гардеробных угловые шкафы не предусматривать.
Таблица 6
Наименование помещений
|
Расчетное количество работающих человек
|
Нормы СНиП
|
Требуется
|
|
|
количество человек на ед. оборудования
|
ориентировочная площадь на ед. оборудования
|
количество единиц оборудования
|
Примерная площадь
|
Мужские бытовые помещения
|
Гардероб для хранения всех видов одежды, шкаф
|
21
|
1
|
1-1,5
|
21
|
21
|
Душевая, Душевая сетка
|
7
|
7
|
4-6
|
1
|
6
|
7
|
10
|
1,5-2
|
1
|
2
|
Уборная, унитазы
|
7
|
15
|
3,5-5,5
|
1
|
4
|
Всего:
|
|
|
|
|
33
|
Женские бытовые помещения
|
Гардероб для хранения всех видов одежды, шкаф
|
5
|
1
|
1-1,5
|
5
|
5
|
Душевая, Душевая сетка
|
2
|
6
|
4-6
|
1
|
4
|
Умывальная, умывальники
|
2
|
10
|
1,5-2
|
1
|
2
|
Уборная, унитазы
|
7
|
15
|
3,5-5,5
|
1
|
4
|
Всего:
|
|
|
|
|
15
|
Административные помещения
|
Комната мастеров
|
|
|
|
|
12
|
Комната начальника
|
|
|
|
|
12
|
Всего:
|
|
|
|
|
24
|
Комната для приема пищи
|
|
|
|
|
12
|
Итого:
|
|
|
|
|
106
|
.6 Расчет технико-экономических показателей здания
Для определения сметы строительства определяем строительный объем здания:
где,- F общая площадь здания, м2
L
общая ширина здания, м
, м2
где,- F1 площадь помещения, м2
F2 площадь крыши, м2
где,-
hcт- высота
помещения, =hпом +0,8+,м
hст=9,6+0,8+0,129=10,529 м
Объектная смета на строительство кирпичного здания котельной с двумя
котлами
Стоимость строительства -2млн 797тысяч.
Номер сметы или нормативный источник
|
Наименование работ и затрат
|
Сметная стоимость в тыс. руб
|
Общая сметная стоимость, в тыс. руб.
|
Технико-экономические показатели
|
|
|
Строит. работ
|
Монт. работ
|
Оборудования приспособлений и произв. инвентаря
|
Прочих затрат
|
|
Ед. изм.
|
Кол. ед.
|
Стоим. в ед. руб
|
Сметы к типовому проекту
|
I. Общие строительные работы
|
68,625
|
|
|
|
68,625
|
М3
|
7379
|
9,30
|
|
II. Особостроительные работы
|
14,758
|
|
|
|
14,758
|
М3
|
7379
|
2,0
|
|
Итого ПЗ
|
83,383
|
|
|
|
83,383
|
|
|
|
|
Накладные расходы 19% от ПЗ
|
15,842
|
|
|
|
15,842
|
|
|
|
|
Итого
|
99,225
|
|
|
|
99,225
|
|
|
|
|
Плановые накопления 6% (ПЗ+НР)
|
1,654
|
|
|
|
1,654
|
|
|
|
|
Всего по разделу I и II
|
100,909
|
|
|
|
100,909
|
|
|
|
|
III. Сантехнические работы
|
|
|
|
|
|
|
|
|
|
Отопление
|
1,033
|
|
|
|
1,033
|
М3
|
7379
|
0,14
|
|
Вентиляция
|
1,0032
|
0,1254
|
0,1254
|
|
1,254
|
М3
|
7379
|
0,17
|
|
Внутренний водопровод
|
1,328
|
|
|
|
1,328
|
М3
|
7379
|
0,18
|
|
Канализация
|
1,549
|
|
|
|
1,549
|
М3
|
7379
|
0,21
|
|
Горячее водоснабжение
|
0,147
|
М3
|
7379
|
0,02
|
|
Итого ПЗ
|
5,0602
|
0,1254
|
0,1254
|
|
5,311
|
|
|
|
|
Накладные расходы 14,9% от ПЗ
|
0,7539
|
0,0186
|
0,0186
|
|
0,7913
|
|
|
|
|
Итого
|
5,8141
|
0,144
|
0,144
|
|
6,1023
|
|
|
|
|
Плановые накопления 6% от (ПЗ+НР)
|
0,3488
|
0,0086
|
0,0086
|
|
0,3661
|
|
|
|
|
Всего по разделу III
|
6,1629
|
0,0356
|
0,0356
|
|
6,4684
|
|
|
|
|
IV. Электроосвещение
|
4,0509
|
|
0,4501
|
|
4,501
|
М3
|
7379
|
0,61
|
|
Плановые накопления 6%
|
0,2430
|
|
0,0270
|
|
0,0047
|
|
|
|
|
Всего по разделу IV
|
4,2939
|
|
0,4771
|
|
4,5057
|
|
|
|
|
Итого по смете
|
111,3658
|
0,0356
|
0,5127
|
|
111,9141
|
|
|
|
Заключение
В курсовых и расчетно-графических работах по дисциплине «Основы
строительного дела» разрабатываются проекты промышленных зданий. Выполнение
этих работ является важным этапом изучения дисциплины. Хорошее знание курса
необходимо для правильной эксплуатации зданий и сооружений. В этой курсовой
работе мы изучили исходные данные для проектирования промышленного здания:
географические данные, данные, связанные с технологическими особенностями
производства.
Список используемой литературы
1. А.С.
Чернышова - Основы строительного дела: Учеб. пособие /
Красноярск:
КГТА,1995.-151с.
2. Расчет
элементов зданий на ПЭВМ: Метод. указание / В.И. Кочаневский - Красноярск:
СТИ,1991.
3. Грехов
Г.Ф., Родионова В.В. Основы строительного дела в лесной промышленности - Л.;
РИО ЛТА, 1975. - 162с.
