Введение

лампа накаливание энергосберегающий люминесцентный

Мы живём в мире света и созданных им изображений. Солнечный свет был началом жизни и колыбелью Человека на Земле. Сознание человека стало определяться его образным мышлением. Природный свет, рождённый солнцем, создал для нас огромный мир ощущений и дал нам возможность определить своё отношение к окружающему нас миру, а свет искусственный стал началом человеческой цивилизации.

Сегодня электрический свет определяет качество нашей жизни и комфортность состояния человека. Плохой свет, как и плохие очки, может стать причиной усталости, раздражительности, плохого настроения и других неприятных последствий. Искусство освещения пытаются постичь миллионы людей, обустраивая своё жилище и рабочее место. Принимаясь за улучшение светового комфорта и уюта в собственном доме или квартире, полезно иметь хотя бы самые элементарные сведения о светотехнике и правилах рационального

освещения.

Улучшение светового комфорта в домашних условиях и на работе создаёт человеку не только настроение, но и позволяет длительное время сохранять работоспособность; а правильный световой дизайн и хорошо подобранная цветовая гамма окружающей обстановки определяют внутреннее состояние и помогают сохранить здоровье. Следует, конечно, не забывать, что здоровый образ жизни мы связываем со светлой и приятной глазу окружающей обстановкой, которая создаёт нам запас прочности во всех наших начинаниях в жизни.

Естественное освещение является для человека физиологически необходимым и наиболее благоприятным. Однако оно не может в полной мере обеспечить его нормальную жизнедеятельность. Из-за этого еще в древности люди начали искать к нему дополнение - искусственное освещение.

Сегодня в качестве источников искусственного освещения, как правило, выступают лампы накаливания, люминесцентные лампы или источники света, использующие светодиоды.

1. Развитие технологии ламп

Электрический свет интернационален по месту своего рождения. В его открытии и создании участвовали выдающиеся учёные и изобретатели из многих стран мира. Первый этап разработки электрических источников света благодаря открытиям и изобретениям Деви, Вольта, Петрова, Мольена, Габела, Адамаса, Шпренгеля, Ладыгина, Яблочкова, Дедриксона и других завершился в 1879 г. Созданием Эдисоном лампы накаливания в привычном для нас конструктивном виде. Первые публичные установки электрического освещения появились в конце 19 века в странах Западной Европы, в Америке и России. Электрическая «свеча Яблочкова» произвела сенсацию в Париже и была названа «русским светом» Конкуренция ламп накаливания появилась с разработкой поколения разрядных ламп в 30-х годах нашего столетия: люминесцентных и ртутных ламп, обладающих двумя выдающимися преимуществами: в несколько раз высокой энергоэкономичностью и продолжительностью работы.

Несмотря на большую стоимость, необходимость применения для их включения и работы специальных пускорегулирующих аппаратов(ПРА) и многие другие недостатки, эти лампы стали быстро вытеснять лампы накаливания, и в первую очередь это коснулось областей промышленного и уличного освещения. С 50-х годов люминесцентные лампы стали занимать прочные позиции в освещении помещений общественных зданий (классы и аудитории, офисы, больницы и др.). В конце 60-х разрядные лампы пополнились новым классом - металлогалогенными лампами, которые, сохраняя преимущества ртутных ламп высокого давления (ДРЛ), отличаются более высокими показателями энергоэкономичности и цветопередачи. Наиболее широко эти лампы стали применяться сначала в освещении спортивных сооружений (для обеспечения требований ТВ - трансляций). Вершиной в разработке энергоэкономичных ламп следует считать натриевые лампы высокого давления с жёлто - золотистым светом. Одна такая лампа мощностью 400 Вт заменяет лампу ДРЛ мощностью 1000 Вт и 10 ламп накаливания по 300 Вт каждая. Из-за недостаточной цветопередачи эти лампы в первую очередь применяются в уличном освещении.

Для расширения области применения разрядных ламп в жилых и общественных зданиях в 70-х годах были разработаны компактные люминесцентные лампы (КЛЛ), в том числе с таким же цоколем, как и у лампы накаливания. Ввернув такую лампу в обычный светильник, можно снизить его мощность в 5-6 раз (например, КЛЛ мощностью 13 Вт заменит лампу накаливания мощностью 75 Вт). В те же годы для подсветки экспозиций на выставках и в музеях появились галогенные лампы, отличающиеся от обычных исключительной компактностью, в 1,5-2 раза большими экономичностью и сроком службы. Наиболее эффективны и безопасны лампы, рассчитанные на напряжение 12В, хотя при сетевом напряжении они и требуют установки понижающих трансформаторов. Сегодня зеркальные галогенные лампы накаливания стали эффективным и престижным источником света в освещении офисов, банков, ресторанов, магазинов и др. помещений.

Современную историю источников света удивительные по продолжительности работы «вечные» лампы с новым принципом действия. Это так называемые компактные безэлектродные высокочастотные люминесцентные лампы типа QL мощностью 85 Вт и сроком службы 60 тыс. часов, не уступающие по другим характеристикам лучшим разрядным лампам. Представленные в начале 90-х годов фирмой Philips, эти лампы находят всё большее применение, особенно в странах северной Европы. Совсем недавно они были использованы при модернизации освещения большой учебной аудитории в Финляндию. Авторы проекта утверждают, что очередная замена ламп будет проведена в 2025 году.

г. - изобретение лампы накаливания

г. - изобретение автомобильной фары ближнего / дальнего света

г. - внедрение ртутной лампы высокого давления

г. - внедрение люминесцентной лампы

г. - создание лампы накаливания «мягкого белого» цвета

г. - внедрение кварцевой лампы накаливания

г. - внедрение галогенной лампы

г. - изобретение натриевой лампы высокого давления

г.-внедрение металлогалогенной лампы

г. - внедрение люминесцентных ламп пониженной мощности

г. - внедрение эллипсоидного отражателя

г. - внедрение зеркальных ламп с фацетным отражателем

г. - внедрение металлогалогенной лампы низкой мощности

г. - внедрение люминесцентной лампы Biax в 40 ватт

г. - внедрение лампы (Halogen-IR™ PAR)

1991 г. - внедрение лампы (ConstantColor™ Presise)

1992 г. - внедрение компактной люминесцентной лампы (Biax™Compact)

г. - изобретение безэлектродной люминесцентной лампы (Genura)

г. - выпуск компактной люминесцентной винтовой лампы (Heliax)

2. Виды и источники искусственного освещения. Их достоинства и недостатки

.1 Виды искусственного освещения

Искусственное освещение может быть общим (все производственные помещения освещаются однотипными светильниками, равномерно расположенными над освещаемой поверхностью и снабженными лампами одинаковой мощности) и комбинированным (к общему освещению добавляется местное освещение работах мест светильниками, находящимися у аппарата, станка, приборов и т.д.). Использование только местного освещения недопустимо, так как резкий контраст между ярко освещенными и неосвещенными участками утомляет глаза, замедляет процесс работы и может послужить причиной несчастных случаев аварий.

По функциональному назначению искусственное освещение подразделяется на рабочее, дежурное, аварийное.

Рабочее освещение обязательно во всех помещениях и на освещаемых территориях для обеспечения нормальной работы людей и движения транспорта.

Дежурное освещение включается во вне рабочее время.

Аварийное освещение предусматривается для обеспечения минимальной освещенности в производственном помещении на случай внезапного отключения рабочего освещения.

В современных многопролетных одноэтажных зданиях без световых фонарей с одним боковым остеклением в дневное время суток применяют одновременно естественное и искусственное освещение (совмещенное освещение). Важно, чтобы оба вида освещения гармонировали одно с другим. Осветительные приборы составляют самую многочисленную группу электроприборов в каждом доме. Источники света являются важным элементом быта.

.2 Источники искусственного освещения. Их достоинства и недостатки

Все современные лампы можно классифицировать по трем основным признакам: это тип цоколя, способ получения света и напряжение, от которого они работают. Начнем с самого главного - способа получения светового потока. Именно от него в полной мере зависит способность лампы потреблять определенное количество электрической энергии. Рассмотрим подробнее некоторые особенности этих ламп освещения.

Лампы накаливания

Лампы накаливания (рис. 1) относятся к классу тепловых источников света. Несмотря на внедрение более технологичных видов ламп, остаются одними из самых массовых и дешевых источников света, особенно в бытовом секторе.

Рис. 1

Действие этих ламп основано на нагревании спирали проходящим через нее током до температуры 3000 градусов. Колбы ламп мощностью от 40 Вт и более наполнены инертными газами - аргоном или криптоном. Бытовые лампы бывают мощностью 25 - 150 Ватт. Лампы мощностью до 60 Ватт с уменьшенным цоколем называются миньонами. Проверить исправность лампы можно тестером, спираль должна иметь определенное сопротивление. У светильника с лампой накаливания возможно всего две неисправности: 1. Перегорелалампа 2. Отсутствует контакт в электропроводке, в результате чего на цоколь не подается напряжение.

Достоинства: Просты по конструкции, надежны, не имеют дополнительных устройств при включении, практически не зависят от температуры окружающей среды, мгновенно зажигаются.

Недостатки: Имеют не очень большой срок службы, около 1000 часов.

Лампы люминесцентные

Люминесцентные лампы (рис. 2) относятся к газоразрядным лампам низкого давления. Могут быть различной формы: прямые, трубчатые, фигурные и компактные (КЛЛ). Диаметр трубки не связан с мощностью лампы, которая может достигать до 200 Вт. Трубчатые лампы имеют двухштырьковые типы цоколей в зависимости от расстояния между штырьками: G-13 (расстояние - 13 мм) для ламп диаметром 40 мм и 26 мм и G-5 (расстояние - 5 мм) для ламп диаметром 16 мм.

Рис. 2

Компактная люминисцентная лампа (КЛЛ) (рис. 3) - люминесцентная лампа, которая имеет изогнутую форму колбы, что позволяет разместить ее в светильнике небольших размеров. Такие лампы могут иметь встроенный электронный дроссель (ЭПРА), могут быть разной формы и разной длины. Применяются либо в специальных типах светильников либо для замены ламп накаливания в обычных типах светильников (лампы мощностью до 20Вт, которые вкручиваются в резьбовой патрон или через адаптер).

Люминесцентные лампы требуют работы специального устройства - пускорегулирующего аппарата (дросселя). Большинство зарубежных ламп могут работать как с обычными (с дросселем), так и с электронными пускорегулирующими аппаратами (ЭПРА). Но некоторые из них предназначены только для одного вида ПРА.

Светильники с ЭПРА имеют следующие преимущества: лампа не мерцает, лучше зажигается, не шумит (шум от дросселя), легче по весу, экономит электроэнергию (потери мощности в ЭПРА намного ниже, чем в ПРА).

Меняя виды люминофора, можно изменять цветовые характеристики ламп. Буквы, входящие в наименование люминисцентных ламп, означают:

Л - люминесцентная, Б - белая, ТБ - тепло-белая, Д - дневная, Ц - с улучшенной цветопередачей. Цифры 18, 20, 36, 40, 65, 80 обозначают номинальную мощность в ваттах. Например, ЛДЦ-18 - лампа люминесцентная, дневная, с улучшенной цветопередачей, мощностью 18 Вт.

Рис. 3

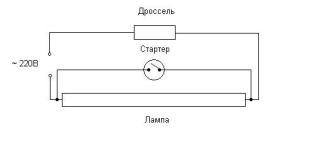

Светильник с люминесцентными лампами работает следующим образом (рис. 4) - трубчатая лампа заполнена аргоном и парами ртути. Стартер необходим для пуска лампы, нужно на короткое время прогреть электроды, ток, текущий через дроссель и стартер значительно увеличивается, нагревает биметаллическую пластину стартера, электроды лампы прогреваются, контакт стартера размыкается, ток в цепи уменьшается, на дросселе образуется кратковременное большое напряжение, его накопленной энергии хватает на то, чтобы пробить газ в колбе лампы. Далее ток идет через дроссель и лампу, при этом 110 Вольт падает на дросселе, а 110 Вольт на лампе. Пары ртути с помощью люминофора создают свечение, воспринимаемое глазом человека. Дроссель почти не потребляет энергию, энергию, которую он берет при намагничивании, он почти полностью возвращает при размагничивании, при этом бесполезно загружаются провода, чтобы разгрузить сеть используется конденсатор С. Обмен энергией происходит не между сетью и дросселем, а между дросселем и конденсатором. Наличие конденсатора понижает КПД лампы, без него КПД 50-60%, с ним - 95%. Конденсатор, который подключен параллельно стартеру, используется для защиты от радиопомех.

Рис. 4

Неисправность люминесцентного светильника может заключаться в нарушении электрического контакта в схеме светильника или в выходе из строя одного из элементов светильника. Надежность контактов проверяется визуальным осмотром и проверкой тестером.

Работоспособность лампы или пускорегулирующей аппаратуры проверяется путем последовательной замены всех элементов на заведомо исправные.

Типовые неисправности светильников с люминесцентными лампами

Достоинства: По сравнению с лампами накаливания экономичнее и долговечнее, обладают хорошей светопередачей. Срок службы до 10000 часов у импортных ламп и до 5000-8000 часов у отечественных. Удобно использовать там, где лампа включена много часов.

 Недостатки: При температуре ниже 5 градусов тяжело зажигаются и могут гореть более тускло.

Газоразрядные лампы ДРЛ

Рис. 5

Лампы ДРЛ (дуговые ртутные с люминофором (Рис. 5,6), это разрядные лампы высокого давления. Благодаря дополнительным электродам и резисторам, размещенным в колбе, лампа не нуждается в зажигающем устройстве, включается в сеть с индуктивным ПРА и зажигается непосредственно от напряжения 220 Вольт, конденсатор необходим для уменьшения силы тока.

После включения лампы она зажигается, световой поток, создаваемый лампой, постепенно увеличивается, процесс разгорания длится 7 - 10 минут. При исчезновении напряжения лампа гаснет. Горячую лампу зажечь невозможно, необходимо ее полное остывание, после выключения ее можно повторно зажечь лишь через 10-15 минут. Бывают мощностью от 80 до 250 Ватт.

Ремонт светильников с лампами ДРЛ заключается в выявлении вышедшего из строя элемента и замене его на заведомо исправный.

 Достоинства: значительно экономичнее ламп накаливания, нечувствительны к изменениям температуры, поэтому их удобно использовать при освещении на улице, срок службы до 15000 часов.

Недостатки: низкая цветопередача, пульсация светового потока, чувствительность к колебаниям напряжения в сети.

Галогенные лампы

Галогенные лампы накаливания (рис. 7) относятся к классу тепловых источников света, световое излучение которых является следствием нагрева спирали лампы проходящим через него током. Наполнена газовой смесью, в состав которой входят галогены (обычно йод или бром). Это придает свету яркость, насыщенность, и их можно применять в точечных источниках света.

Рис. 7

Лучше применять лампы известных фирм - галогенные лампы излучают ультрафиолетовые лучи, что вредно для глаз. В лампах известных фирм есть специальное, не пропускающее ультрафиолет покрытие.

При возникновении неисправности измерить напряжение на цоколе светильника, если напряжение в норме - заменить лампу. Если напряжения на цоколе светильника нет - неисправность в трансформаторе или в контактной части электротехнической арматуры.

Достоинства: Срок службы 1500-2000 часов, обладают стабильностью светового потока в течении всего срока службы, меньшие размеры колбы по сравнению с лампами накаливания. При одинаковой с лампой накаливания мощности световая отдача в 1,5-2 раза больше.

Недостатки: Нежелательны изменения напряжения сети, при снижении напряжения уменьшается температура спирали и снижается срок службы лампы.

Энергосберегающие лампы

Энергосберегающие лампы (рис. 8) предназначены для эксплуатации в осветительных приборах жилых, офисных, коммерческих, административных и промышленных помещений, в декоративных осветительных установках.

Рис. 8

Их можно использовать в любом светильнике в качестве заменителя ламп накаливания. Энергосберегающие лампы представляют собой разновидность газоразрядных ламп низкого давления, а именно компактных люминесцентных ламп (КЛЛ).

Мощность энергосберегающих ламп примерно в пять раз меньше, чем у ламп накаливания. Поэтому рекомендуется выбирать мощность энергосберегающих ламп исходя из соотношения 1:5 к лампам накаливания.

Основными параметрами таких ламп являются цветовая температура, размер цоколя и коэффициент цветопередачи. Цветовая температура определяет цвет свечения энергосберегающей лампы. Выражается по шкале Кельвина. Чем ниже температура, тем цвет свечения ближе к красному.

Энергосберегающие лампы имеют различные цвета свечения - белый теплый свет, холодный белый, дневной свет. Рекомендуется выбирать нужный цвет, исходя из интерьера квартиры или дома и особенностей зрения людей, которые там находятся. Холодный белый свет имеет обозначение 6400К. Такое освещение ярко-белое и лучше подходит для офисных помещений. Естественный белый свет имеет обозначение обозначением 4200К и близок к естественому освещению. Такой цвет может подойти для детской комнаты и гостинной. Белый теплый свет - немного желтоватый и имеет обозначение 2700К. Он наиболее близок к лампе накаливания, лучше подходит для отдыха, может использоваться на кухне и в спальне. Большинство людей для квартиры выбирает теплый цвет.

Если в энергосберегающей лампе появляются мерцания, то это говорит о неисправности устройства, лампа либо слабо вкручена, либо неисправна и подлежит замене.

Достоинства: Служат в 8 раз дольше, чем обычные лампы накаливания, на 80% меньше потребляют электроэнергии, дают в 5 раз больше света при равном потреблении энергии, могут работать в постоянном режиме в местах, где требуется освещение на протяжении всех суток, менее чувствительны к тряске и вибрациям, слабо нагреваются, не гудят и не мерцают.

Недостатки: Медленно разогреваются (около двух минут), нельзя использовать в открытых уличных светильниках (не работают при температуре ниже 15 градусов С), нельзя использовать с регуляторами освещенности (диммерами) и датчиками движения.

Светодиодные лампы.

Светодиодные лампы (рис. 9) являются еще одним источником света нового поколения.

Рис. 9

В качестве источника света в таких лампах служат светодиоды. Светодиод излучает свет при прохождении через него электрического тока.

Светодиодные лампы основного освещения состоят из: рассеивателя, светодиода или набора светодиодов, корпуса, радиатора охлаждения, блока питания, цоколя. Большое значение имеет радиатор охлаждения, так как светодиоды и блок питания греются. Если радиатор маленький или некачественно сделан, то такие лампы быстрее выходят из строя (обычно выходит из строя блок питания). Блок питания преобразует переменное напряжение 220В в постоянный ток для питания светодиодов.

Достоинства: Экономичность (затраты на электроэнергию по сравнению с лампами накаливания меньше в 10 раз), большой срок службы (20000 часов и выше), при производстве используютя безопасные компоненты (не содержат ртути), устойчивы к скачкам напряжения, не требуют разогрева (в отличие от энергосберегающих ламп).

Недостатки: Довольно высокая цена, светодиоды постепенно теряют яркость, не могут работать при температуре выше 100 градусов С (жарочные шкафы и т.д.).

Заключение

Многочисленные виды ламп имеют различную природу света и эксплуатируются в неодинаковых условиях. Чтобы разобраться, какого типа лампа должна стоять в том или ином месте и каковы условия ее подключения, необходимо вкратце изучить основные виды осветительной аппаратуры.

У всех ламп есть одна общая часть: цоколь, при помощи которого они соединяются с проводами освещения. Это касается тех ламп, в которых есть цоколь с резьбой для крепления в патроне. Размеры цоколя и патрона имеют строгую классификацию. Необходимо знать, что в бытовых условиях применяют лампы с 3 видами цоколей: маленьким, средним и большим. На техническом языке это означает Е14, Е27 и Е40. Цоколь, или патрон, Е14 часто называют «миньон» (в gер. с фр. - «маленький»).

Самый распространенный размер - Е27. Е40 используют при уличном освещении. Лампы этой маркировки имеют мощность 300, 500 и 1000 Вт. Цифры в названии обозначают диаметр цоколя в миллиметрах. Помимо цоколей, которые вкручиваются в патрон при помощи резьбы, есть и другие виды. Они штырькового типа и называются G-цоколями. Используются в компактных люминесцентных и галогенных лампах для экономии места. При помощи 2 или 4 штырьков лампа крепится в гнезде светильника. Видов G-цоколей много. Основные из них: G5, G9, 2G10, 2G11, G23 и R7s-7. На светильниках и лампах всегда указывается информация о цоколе. При выборе лампы необходимо сравнивать эти данные. Мощность лампы - одна из важнейших характеристик. На баллоне или цоколе производитель всегда указывает мощность, от которой зависит светимость лампы. Это не уровень света, который она излучает. В лампах различной природы света мощность имеет совершенно несхожее значение.

Например, энергосберегающая лампа при указанной мощности 5 Вт будет светить не хуже лампы накаливания в 60 Вт. То же касается и люминесцентных ламп. Светимость лампы исчисляется в люменах. Как правило, это не указывается, так что при выборе лампы необходимо ориентироваться на советы продавцов.

Светоотдача обозначает, что на 1 Вт мощности лампа дает столько-то люмен света. Очевидно, что энергосберегающая компактная люминесцентная лампа в 4-9 раз экономичнее, нежели накаливания. Можно легко подсчитать, что стандартная лампа в 60 Вт дает примерно 600 лм, тогда как компактная имеет такое же значение при мощности 10-11 Вт. Настолько же она будет экономичнее по энергопотреблению.
