Задача 1

Найти оригиналы по заданным изображениям

Решение

По таблице преобразований и свойствам преобразования Лапласа найдем

Где I- единичная функция.

Для определения преобразования Лапласа от дроби необходимо эту правильную рациональную дробь представить в виде простейших дробей, которые определяются в соответствии с корнями характеристического уравнения и по которым преобразование Лапласа можно взять, используя таблицы преобразования. Рассматриваемая дробь разлагается на простейшие дроби следующим образом:

В результате разложения получена сумма простейших дробей, коэффициенты которых определяются методом неопределенных коэффициентов, для чего рассматривается равенство двух дробей. Две правильные рациональные дроби равны между собой, если равны их числители и знаменатели. Т.к. знаменатели равны, то, следовательно, необходимо приравнять друг к другу и числители. Приравняв в числителях коэффициенты при одинаковых степенях параметра s , получим систему алгебраических уравнений для определения неизвестных коэффициентов:

Решение системы дает следующие корни: A-121/11840, B=5871/11840, C=411/11840, D=-29/1184,Е=169/7104

Таким образом, исходная дробь записывается в виде:

В соответствии с таблицами Преобразований Лапласа оригинал имеет вид:

=

Задача 2

Решение

При решении уравнения с использованием преобразования Лапласа необходимо его преобразовать по Лапласу с учетом начальных условий:

После подстановки начальных условий, получаем:

Из последнего выражения определяется , которое является решением уравнения, но оно записано в терминах преобразования Лапласа. После упрощения дроби получаем следующее выражение:

Из последнего выражения определяется , которое является решением уравнения, но оно записано в терминах преобразования Лапласа. Первое слагаемое находится по формулам из таблиц, а для определения преобразования Лапласа от второго слагаемого необходимо эту правильную рациональную дробь представить в виде простейших дробей, которые определяются в соответствии с корнями характеристического уравнения и по которым преобразование Лапласа можно взять, используя таблицы преобразования. Рассматриваемая дробь разлагается на простейшие дроби следующим образом:

=

В результате разложения получена сумма простейших дробей, коэффициенты которых определяются методом неопределенных коэффициентов, для чего рассматривается равенство двух дробей. Две правильные рациональные дроби равны между собой, если равны их числители и знаменатели. Т.к. знаменатели равны, то, следовательно, необходимо приравнять друг к другу и числители. Приравняв в числителях коэффициенты при одинаковых степенях параметра s , получим систему алгебраических уравнений для определения неизвестных коэффициентов:

Решение системы дает следующие корни: A=-12/25, B=12/25, C=-12/25,D=17/5

Таким образом, исходная дробь записывается в виде:

==

По таблицам преобразования Лапласа берем обратное преобразование, получим:

Функция является решением дифференциального уравнения

Задача 3

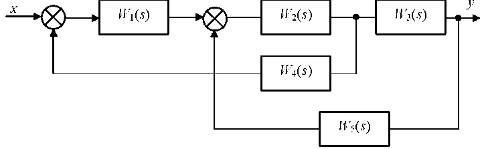

Вывести передаточную функцию для заданной структурной схемы

Решение

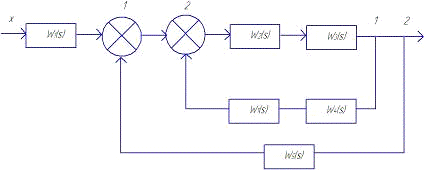

Для записи передаточной функции сложной структурной схемы ее необходимо преобразовать в соответствии с правилами преобразования структурных схем. Для того, чтобы развязать перекрестные связи в заданной структурной схеме, перенесем сумматор 1 через сумматор 2 и звено с передаточной функцией W₁(s) в соответствии с правилами преобразования структурных схем. В результате произведенных преобразований получим эквивалентную схему, в которой имеются последовательное соединение и вложенные в друг друга соединения с обратной связью.

автоматический управление схема функция

Сначала найдем эквивалентные передаточные функции для части схемы с последовательным соединением с обратной связью 2-4 и 2-5

Далее имеем последовательное соеденение звена с передаточной функцией и эквивалентой схемы, в итоге получаем:

=

Задача 4

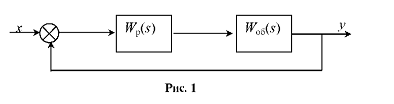

Исследовать на устойчивость систему автоматического регулирования, схема которой приведена c помощью критерия Рауса-Гурвица.

Заданы следующие исходные данные: передаточная функция объекта и регулятора:

Решение

Для исследования устойчивости систем автоматического регулирования с помощью критерия Рауса-Гурвица необходимо знать дифференциальное или характеристическое уравнение системы. Знаменатель передаточной функции всегда представляет собой характеристический полином. Поэтому необходимо, прежде всего, записать передаточную функцию замкнутой одноконтурной системы:

Характеристическое уравнение определяется путем приравнивания к нулю знаменателя передаточной функции замкнутой системы

с учетом конкретных значений передаточных функций объекта и регулятора, получим

Откуда характеристическое уравнение запишется в виде:

Задачу будем решать с использованием формулировки критерия устойчивости по Гурвицу. Для этого необходимо из коэффициентов характеристического уравнения составить главный определитель Гурвица по определенному правилу: вдоль главной диагонали записывают коэффициенты, начиная с , выше главной диагонали записывают коэффициенты с индексом на единицу меньше, ниже главной диагонали записывают коэффициенты с индексом на единицу больше. Порядок определителя соответствует порядку характеристического уравнения. Из этого определителя составляются диагональные миноры, которых должно быть . Система автоматического управления будет устойчивой тогда и только тогда, когда все ее диагональные миноры будут положительны. Для нашей задачи главный определитель Гурвица имеет вид:

Вычисляем диагональные миноры

D₁=2>0

D₂=2×1-3×1=-1<0

Т.к. второй минор отрицателен, то система неустойчива и другие миноры можно не определять

Литература

1.Сборник задач по теории автоматического регулирования управления. Под ред В.А. Бесекерского.-М.:Наука,1969.-588с.

. Бесекерский В.А., Попов Е.П. Теория систем автоматического управления. М.: Профессия, 2003.

. Бронштейн И.Н., Семендяев К.А. Справочник по математике для инженеров и учащихся втузов 13-е изд., исправленное. М.: Наука. Главная редакция физико-математической литературы, 1986. - 544 с.
