Использование
|
Внутри
станции
|
Между
станциями
|
|
|
Короткая
секция
|
Длинная
секция
|
Номинальная
длина волны источника, нм
|
1310
|
1310
|
1550
|
1310
|
1550
|
Тип
волокна
|
Rec.
G.652
|
Rec.
G.652
|
Rec.
G.652
|
Rec.
G.652
|
Rec.
G.652 Rec. G.654
|
Rec.
G.653
|
Расстояние,
км
|
≤
2
|
~
15
|
~
40
|
~
80
|
Уровни
STM
|
STM-1
|
I-1
|
S-1.1
|
S-l.2
|
L-1.1
|
L-1.2
|
L-1.3
|
|
STM-4
|
I-4
|
S-4.1
|
S-4.2
|
L-4.1
|
L-4.2
|
L-4.3
|
|
STM-16
|
I-16
|
S-16.1
|
S-16.2
|
L-16.1
|
L-16.2
|
L-16.3
|

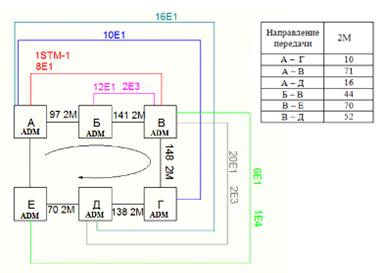

На коротких участках В-Б и А-Е используем
оптический интерфейс S-4.1.
В остальных случаях (участки А-Б, В-Г, Г-Д, Д-E)
- оптический интерфейс L-4.2.
Предварительно можно предположить, что на
участках А-E и Д-Г потребуется
установка регенераторов. Окончательный вывод о необходимости установки
регенераторов будет сделан после расчета длины регенерационного участка.
Окончательный выбор уровня мультиплексоров в
кольце, а так же оптических интерфейсов произведем после определения метода
защиты.
. Выбор способов защиты линейных и групповых
трактов
Кольцевая топология широко используется для
построения транспортных сетей местного и регионального масштаба. Защита в
кольцевых сетях - автоматического типа (сети с самовосстановлением self-healing)
с активизацией переключений в случаях повреждения и случайного понижения
качества сигнала.

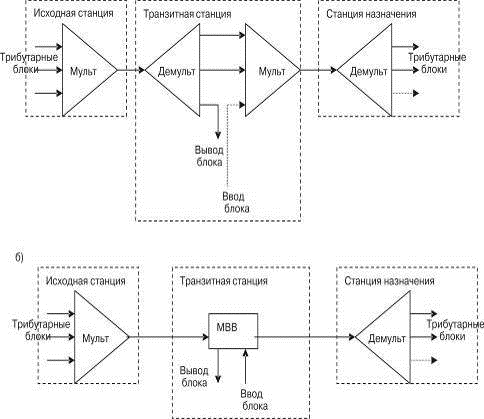

Возможности ADM
позволяют образовать кольцевые самовосстанавливающиеся сети двух типов:
· однонаправленные, когда во время
нормального осуществления связи между узлами А и В, сигналы от А к В и от В к А
следуют по кольцу в одном направлении.
· двунаправленные, когда во время
нормального осуществления связи между двумя узлами А и В, сигнал транспортного
потока от А к В протекает по кольцу в направлении противоположном относительно
сигнала В к А.
В большинстве случаев двунаправленное кольцо
сети оказывается более экономичным, поскольку требует меньшей пропускной
способности. Это объясняется тем, что для сигналов, передаваемых на различных
пересекающихся участках кольцевой сети, используют одни и те же оптические
волокна (как в основном, так и в аварийном режиме работы). В то же время
однонаправленное кольцо сети проще в реализации.
Двунаправленное кольцо может быть реализовано в
двух вариантах:
· двухволоконное кольцо
· четырехволоконное кольцо.
Двунаправленное 2-х волоконное кольцо с
переключением секции мультиплексирования, где каждая секция кольца содержит 2
волокна (одно для передачи ТХ и одно для приема RX), то в каждом волокне
половина каналов будет использоваться в рабочем режиме, в то время как другая
половина будет использоваться как резерв. Т.е. при выбранном способе защиты,
для окончательного определения уровня STM в кольце, максимальное количество
потоков Е1 необходимо удвоить.
х 2 = 296Е1, следовательно, уровень STM
в кольце изменился до STM-16.
При этом, очевидно, что часть виртуальных контейнеров в STM-16 может быть
необорудованными. Так же необходимо использовать соответствующие оптические
интерфейсы S-16.1, L-16.2.
Двунаправленное 4-х волоконное кольцо с
переключением секции мультиплексирования, где в каждой секции кольца - 4
волокна (два для передачи ТХ и два для приема RX); рабочие и резервные потоки
направлены по двум разным волокнам, как в направлении передачи ТХ, так и в
направлении приема RX. В этом случае все соседние сетевые элементы в кольце
должны соединяться двумя кабельными линиями с использованием двух пар волокон в
каждой. Аппаратура сетевых элементов должна оснащаться четырьмя агрегатными
интерфейсами. Данный вид защиты позволит сохранить уровень STM4,
при этом очевидно, расходы на кабель значительно увеличатся, а так же установка
мультиплексоров с 4 оптическими интерфейсами потребует дополнительных затрат.
Четырёхволоконные кольцевые сети сохранят свою работоспособность и при двойном
повреждении любой из секций мультиплексирования MS, т.е. являются более
надежными для защиты больших информационных потоков.
С экономической точки зрения, с учетом заданного
трафика разрабатываемой сети, целесообразно использовать метод защиты 2F
MS SPRING.

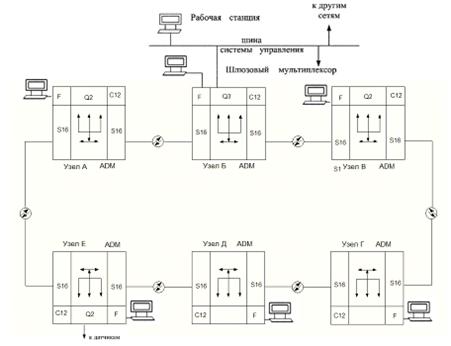

С учетом выбранного способа защиты 2F
MS SPRING,
во всех узлах сети необходимо установить мультиплексоры ADM
STM-16, с 2
оптическими интерфейсами в каждом (S-16.1 и/или L-16.2
для коротких и длинных линий соответственно в зависимости от участка сети).
. Выбор типа аппаратуры
Аппаратуру и оборудование для систем передачи SDH
предлагают многие известные фирмы-изготовители, такие как «ECI
Telecom», «Alcatel»,
«Siemens», «Nortel»,
«NEC» и другие.
Практически все производители представлены на российском рынке. Для лучшего
использования и обслуживания желательно выбрать аппаратуру одной фирмы.
Большинство из представленных на рынке
телекоммуникационного оборудования мультиплексоров имеют гибкие возможности
конфигурирования и позволяют организовать необходимый тип мультиплексора в
зависимости от назначения, защиту не только линейных трактов, но и аппаратных
средств.
Изменение конфигурации синхронного
мультиплексора осуществляется путём установки или удаления сменных модулей и
переконфигурирования с помощью интерфейсов управления.
В силу высокого уровня стандартизации технологии
SDH мультиплексоры в значительной степени унифицированы по основным параметрам.
Остановим свой выбор на продукции Alcatel
мультиплексоре 1661SM-C. Внешний вид мультиплексора 1661SM-C представлен на
рисунке 7.1.
Рис. 7.1. Внешний вид мультиплексора 1661SM-C
Мультиплексор Alcatel
1661SM-C является компактным мультиплексором SDH уровня STM-16, основанным на
алгоритме мультиплексирования стандарта G.707. Данный мультиплексор является
модернизацией мультиплексора STM-4 1651 SM до уровня STM-16. Возможно
использование данной системы в режимах мультиплексора ввода-вывода, оконечного
мультиплексора, двойного оконечного мультиплексора, регенератора (поддерживается
не полностью). Поддерживается использование полки расширения 1641 SM-D. Система
совместима с оптическими усилителями 1610 OA и 1664 OA, при этом аварии
усилителя обрабатываются мультиплексором.
Поддерживаются интерфейсы управления Q2 (не во
всех версиях), Q3, F.

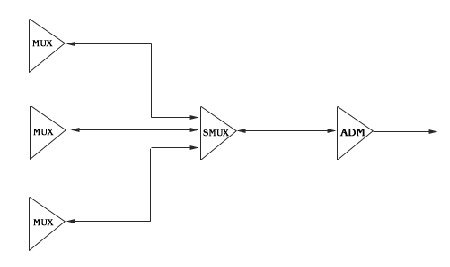

Рис. 7.2. Структурная схема
Основным отличием мультиплексоров 1651SM и
1661SM-C от 1641SM и 1651SM-C является наличие в схеме выделенной
коммутационной матрицы. Соединение матрицы с агрегатными и компонентными
портами производится с помощью четырёхпроводной шины со скоростью передачи
38.88 Мбит/с.
Агрегатные блоки выполняют следующие
функции:синхронный физический интерфейс. мультиплексор, выполняет
последовательно-параллельное преобразование STM-4(16) в STM-1 и наоборот.
окончание регенерационной секции, управляет дополнительными байтами RSOH. -
окончание секции мультиплексирования, управляет байтами MSOH. - адаптация
секции, обрабатывает указатель AUG для синхронизации линии и системы.
коммутация трактов высокого порядка, позволяет выбирать и подключать потоки
AU-4 от коммутационной матрицы или агрегатного порта противоположного
направления для размещения в STM-4 (16). При использовании полной матрицы
коммутация ВСЕХ AU-4 происходит через матрицу, т.е. часть функций HPC выполняется
матрицей. Полная матрица позволяет осуществлять ЛЮБЫЕ соединения между
агрегатными и компонентными портами (в том числе, агрегатный-агрегатный и
компонентный-компонентный).
Модули компонентных портов выполняют следующие
функции:физический интерфейс.размещает/извлекает плезиохронный сигнал в/из
контейнера (С-12, С-3, С-4). LPT- окончание тракта низкого уровня,
структурирует виртуальный контейнер (VC-12, VC-3, VC-4). адаптация тракта
верхнего уровня, обрабатывает указатель TU (TU-12, TU-3). LPC- коммутация
трактов низкого порядка, осуществляет коммутацию любой позиции STM-1 через
коммутационную матрицу. (SA)- генератор указателя секции, вводит фиксированиие
значение указателя AUOH. обрабатывает данные AU-4. PPS - выбирает между
основными/резервными трактами и стороной восток/запад.
Блок трансмультиплексора содержит плезиохронный
мультиплексор, формирующий 16 потоков 2 Мбит/с из сигнала 34 Мбит/с. Затем
полученные 2 Мбит/с потоки вместе с ещё пятью потоками 2 Мбит/с размещаются как
обычно.
Модуль оптических компонентных потоков 155
Мбит/с выполняет следующие функции: - синхронный физический интерфейс. RST-
управляет первыми тремя строками SOH. - окончание секции мультиплексирования,
управляет последними пятью байтами SOH. - обрабатывает указатель AU-4. -
окончание тракта высокого порядка, структурирует VC-4. соединение тракта
низкого порядка, осуществляет коммутацию позиций STM-1 и обеспечивает
соединения через матрицу коммутации.
Блок ввода/вывода потоков 1631 FOX CO позволяет
ввести/вывести три потока STM-0. Выполняются следующие функции: - обеспечивает
взаимодействие электрических/оптических сигналов с внешним источником. Со
стороны приёма извлекает из сигнала импульсы тактирования. - окончание
регенерационной секции, управляет первыми тремя строками SOH. - оконечная
нагрузка секции мультиплексирования, управляет последними пятью стоками SOH. -
адаптация секции мультиплексирования, обрабатывает AU. - окончание тракта
высокого порядка, управляет в направлении передачи служебным байтом(POH),
структурируя виртуальный котейнер VC-3. - адаптация тракта высокого порядка,
синхронизирует в направлении приёма указатель AU-3 и указатели TU-12, которые
могут находиться в контейнере VC-3. LPC- коммутация трактов низкого порядка,
выполняет подключение любой позиции кадра STM-0, обеспечивая взаимодействие
агрегатных блоков. - защита секции мультиплексирования, выбирает
основной/резервный модуль.
Основным преимуществом наличия коммутационной
матрицы, является гибкая коммутация потоков и упрощение карт агрегатных портов.

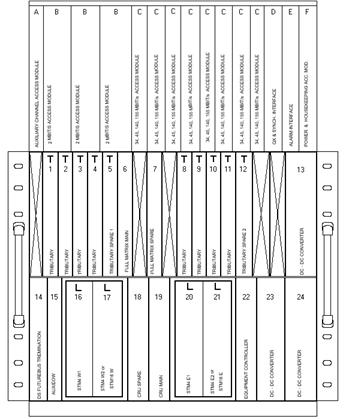

Рис. 7.3. Расположение модулей
Карта агрегатного интерфейса STM-16 (слоты
16+17, 20+21) существуют в двух версиях: первое и второе поколение.
Характеристики используемых оптических
интерфейсов:
Интерфейс S-16.1 (разъёмы DIN, SC-PC, FC-PC).
Рабочий диапазон: 1290-1330 нм
В точке S.
Тип лазера: SLM
Максимальная ширина спектра на уровне -20 дБ:
1< нм
Минимальный коэффициент подавления боковой моды:
30 дБ
Максимальная средняя излучаемая мощность: 0 дБм
Минимальная средняя излучаемая мощность: -4 дБм
Минимальный коэффициент затухания: 10 дБ
Между S и R.
Затухание: 0-13 дБ
Дисперсия: пс/нм
Минимальные потери кабеля в точке S, включая все
соединители: 24 дБ
Максимальная дискретная отражательная
способность между S и R: -27 дБ
В точке R.
Минимальная чувствительность: -18 дБм
Максимальная перегрузка: 0 дБм
Максимальные потери после точки R: 1 дБ
Максимальная отражательная способность приёмника
в точке R: -27 дБ
Интерфейс L-16.2 HE1 (разъёмы DIN, FC-PC).
Рабочий диапазон: 1500-1580 нм
В точке S.
Тип лазера: SLM
Максимальная ширина спектра на уровне -20 дБ:
<1 нм
Минимальный коэффициент подавления боковой моды:
30 дБ
Максимальная излучаемая мощность: +2 дБм
Минимальная излучаемая мощность: -2 дБм
Минимальный коэффициент затухания: 8.2 дБ
Между S и R.
Затухание: 9-24 дБ
Дисперсия: 1600 пс/нм
Минимальные потери кабеля в точке S, включая все
соединители: 24 дБ
Максимальная дискретная отражательная
способность между S и R: -27 дБ
В точке R.
Минимальная чувствительность: -28 дБм
Максимальная перегрузка: -8 дБм
Максимальные потери после точки R: 2 дБ
Максимальная отражательная способность приёмника
в точке R: -27 дБ
Карта коммутационной матрицы (основная - слот 6,
резервная - слот 7). Возможно использование одного из двух вариантов: полная
матрица (соединения на уровне VC-12, любая коммутация), соединительная плата
(коммутация на уровне VC-4 в картах агрегатных портов, соединения портов:
агрегатный-агрегатный, компонентный-агрегатный, используется только с
компонентными портами STM-1 и 140 Мбит/с).
При резервировании карт компонентных потоков 1+N
слоты 1, 2, 3, 4, 8, 9, 10, 11 предназначены для рабочих карт компонентных
потоков, слоты 5 и 12 - для резервных (каждый для своей группы). При
резервировании 1+1 блоки разбиваются на пары стоящие рядом (1+2, 3+4,
8+9,10+11), карта с большим номером является резервной; в этом случае слоты 5 и
12 не используются. Возможно разное конфигурирование групп (в одной 1+1, в
другой 1+N)
Карты 21х2 Мбит/с размещаются только в слотах 1,
2, 3 и 5 (резервная). Ввод/вывод более 63 потоков производится с помощью полки
расширения 1641 SM-D. (HDB3, амплитуда 3 В (пиковое), 75 или 120 Ом, ослабление
сигнала 0-6 дБ на 1 МГц).
Карта компонентных потоков 3х34 Мбит/с (резерв1+
N, 1+1, HDB3, амплитуда 1 В, 75 Ом, ослабление сигнала 0-12.7 дБ на 1 МГц).
Карта компонентных потоков 3х45 Мбит/с (резерв
1+N, 1+1).
Карта трансмультиплексора 1х34 Мбит/с + 5х2
Мбит/с (резерв 1+N, 1+1).
Карта компонентных потоков 1х
140/155(электрический) Мбит/с (резерв 1+N, 1+1; CMI, ослабление сигнала 0-12.7
дБ на 70 или 78 МГц соответственно).
Карта компонентных потоков 1х155 (оптический)
Мбит/с (резерв не обеспечивается).
Блок синхрогенератора (CRU) основной - слот 19,
резервный - слот 18. Существует две версии: обычный (стабильность 1Е-6) и
улучшенный (стабильность 0.37Е-6).
Блок доступа к заголовкам AUX/EOW (слот 15, не
резервируется). Версия WIDE NETWORK обеспечивает транзит цифрового речевого
сигнала между агрегатными портами, версия EXTENSION обеспечивает подключение
телефонного аппарата.
Контроллер оборудования (слот 22, не
резервируется). Обеспечивает управление мультиплексором, полкой расширения,
контроль оптического усилителя. Подключение к сети TMN через интерфейсы Q3, F,
Q2 (есть не во всех версиях мультиплексора).
Блок шины Futurebus
(слот 14, не резервируется), используется при подключении полки расширения для
передачи информации управления и контроля.
Защита.
Обеспечивается защита блоков мультиплексора
(EPS). Для компонентных потоков защита 1+N или 1+1, переключение обратимое (при
замене неисправного блока или возврате характеристик блока в пределы нормы
происходит переключение с блока защиты на рабочий блок). Агрегатные порты
STM-16 не защищаются на уровне блоков. Блоки коммутационных матриц и блоки
синхрогенераторов защищены 1+1, переключение необратимое (обратное переключение
с блока защиты на рабочий - принудительное).
Защита линии - однонаправленная MSP.
Защита трактов - SNCP (обратимая и необратимая,
время восстановления в обратимом режиме 5 минут). Структура защиты - однонаправленное
двухволоконное кольцо. Переключение автоматическое (контроль тракта на уровне
TU-12, TU-3 или VC-4). Возможно использование метода drop-and-continue
для защиты сложных ячеистых сетей. В этом случае между подсетями должно быть не
менее двух общих точек.
Защита трактов 2F-MS-SPRING. Двухволоконное
двунаправленное кольцо. Половина ёмкости кольца отводится под резерв, в
резервной полосе может передаваться низкоприоритетный трафик, отбрасываемый при
аварии.
Синхронизация.
Блок синхрогенератора позволяет подключать
следующие сигналы внешней синхронизации: тактовые частоты компонентных потоков
2 Мбит/с (Т2), тактовая частота от агрегатных портов или компонентных потоков
STM (T1), тактовая частота 2048 кГц от внешнего генератора (Т3). Суммарное количество
используемых источников синхросигнала не более шести. Стабильность частоты в
режиме удержания 1Е-6 (0.37Е-6 для блока с термостабилизацией), в режиме
автогенерации: 4.6Е-6.
Управление.
Управление блоками мультиплексора осуществляет
системный контроллер при помощи контроллеров плат, расположенных в каждом блоке
оборудования. Управление и мониторинг сигналов от полки расширения
осуществляется через шину Futurebus
(IECB). Подключение к сети TMN через интерфейсы QB3 и F (некоторые версии
поддерживают QB2). Подключение Q3 осуществляется при помощи AUI и сети Ethernet
10Base2. Интерфейс F реализован в виде порта RS-232C.
. Выбор конфигурации оборудования
В результате конфигурации, мультиплексор
содержит основные и сменные блоки. На их основе производится комплектация
оборудования.
Т.к. во всех узлах устанавливаются
мультиплексоры ADM
STM-16,
конфигурирование сводится к выбору агрегатных оптических интерфейсов (для
обеспечения защиты 2F
MS SPRING
достаточно 2х агрегатных портов) и трибутарных интерфейсов.
Все мультиплексоры должны содержать основные
блоки:
Карта коммутационной матрицы (основная - слот 6,
резервная - слот 7) полная матрица (соединения на уровне VC-12, любая
коммутация)
Блок синхрогенератора (CRU) основной - слот 19,
резервный - слот 18 (стабильность 0.37Е-6)
Блок доступа к заголовкам AUX/EOW (слот 15, не
резервируется). Версия WIDE NETWORK обеспечивает транзит цифрового речевого
сигнала между агрегатными портами, версия EXTENSION обеспечивает подключение
телефонного аппарата.
Контроллер оборудования (слот 22, не
резервируется). Обеспечивает управление мультиплексором, полкой расширения,
контроль оптического усилителя.
Блок питания
Состав сменных блоков в узлах без учета
резервирования (минимальный набор):
Узел А:
Ввод/вывод потоков А-В, А-Г, А-Д:
Е1, 1STM-1
Транзитные потоки отсутствуют.
Агрегатные порты:
Карта агрегатного интерфейса STM-16 S-16.1 -
1шт. (направление А-Е) - слот 17
Карта агрегатного интерфейса STM-16 L-16.2
- 1шт. (направление А-Б) - слот 21
Компонентные интерфейсы:
Карта компонентных потоков 21х2 Мбит/с - 2шт. -
слот 1, 2
Карта компонентных потоков 1х155 (оптический)
Мбит/с (резерв не обеспечивается).
Узел Б:
Ввод/вывод потоков Б-В:
12Е1, 2Е3
Транзитные потоки А-В, А-Г, А-Д:
Е1, 1STM-1
Агрегатные порты:
Карта агрегатного интерфейса STM-16 S-16.1 -
1шт. (направление Б-В) - слот 17
Карта агрегатного интерфейса STM-16 L-16.2
- 1шт. (направление Б-А) - слот 21
Компонентные интерфейсы:
Карта компонентных потоков 21х2 Мбит/с - 3шт. -
слот 1, 2, 3
Карта компонентных потоков 3х34 Мбит/с - 1шт. -
слот 8
Карта компонентных потоков 1х155 (оптический)
Мбит/с - слот9
Узел В:
Ввод/вывод потоков Б-В, А-В, В-Д, В-Е:
Е1, 4Е3, 1Е4, 1STM-1
Транзитные потоки А-Г, А-Д:
Е1
Агрегатные порты:
Карта агрегатного интерфейса STM-16 S-16.1 -
1шт. (направление Б-В) - слот 17
Карта агрегатного интерфейса STM-16 L-16.2
- 1шт. (направление В-Г) - слот 21
Компонентные интерфейсы:
Карта компонентных потоков 21х2 Мбит/с - 4шт. -
слот 1, 2, 3 (слот 1 на полке расширения 1641 SM-D)
Блок шины Futurebus (слот 14, не резервируется),
используется при подключении полки расширения для передачи информации
управления и контроля.
Карта компонентных потоков 3х34 Мбит/с - 2шт. -
слот 8, 9
Карта компонентных потоков 1х155 (оптический)
Мбит/с - слот 10
Узел Г:
Ввод/вывод потоков А-Г:
Е1
Транзитные потоки А-Д, В-Д, В-Е:
Е1, 2Е3, 1Е4
Агрегатные порты:
Карта агрегатного интерфейса STM-16 L-16.2
- 2шт. - слот 17, 21
Компонентные интерфейсы:
Карта компонентных потоков 21х2 Мбит/с - 3шт. -
слот 1, 2, 3
Карта компонентных потоков 3х34 Мбит/с - 1шт. -
слот 8
Карта компонентных потоков 1х
140/155(электрический) Мбит/с - 1шт. - слот 9
Узел Д:
Ввод/вывод потоков А-Д, В-Д:
Е1, 2Е3
Транзитные потоки В-Е:
Е1, 1Е4
Агрегатные порты:
Карта агрегатного интерфейса STM-16 L-16.2
- 2шт. - слот 17, 21
Компонентные интерфейсы:
Карта компонентных потоков 21х2 Мбит/с - 2шт. -
слот 1, 2
Карта компонентных потоков 3х34 Мбит/с - 1шт. -
слот 8
Карта компонентных потоков 1х
140/155(электрический) Мбит/с - 1шт. - слот 9
Узел Е:
Ввод/вывод потоков В-Е: 6Е1, 1Е4
Транзитные потоки отсутствуют.
Агрегатные порты:
Карта агрегатного интерфейса STM-16 S-16.1 -
1шт. (направление Е-А) - слот 17
Карта агрегатного интерфейса STM-16 L-16.2
- 1шт. (направление Е-Д) - слот 21
Компонентные интерфейсы:
Карта компонентных потоков 21х2 Мбит/с - 1шт. -
слот 1
Карта компонентных потоков 1х
140/155(электрический) Мбит/с - 1шт. - слот 8
При резервировании карт компонентных потоков 1+N
слоты 1, 2, 3, 4, 8, 9, 10, 11 предназначены для рабочих карт компонентных
потоков, слоты 5 и 12 - для резервных (каждый для своей группы). При
резервировании 1+1 блоки разбиваются на пары стоящие рядом (1+2, 3+4,
8+9,10+11), карта с большим номером является резервной; в этом случае слоты 5 и
12 не используются. Возможно разное конфигурирование групп (в одной 1+1, в
другой 1+N)
. Расчет длины регенерационного участка

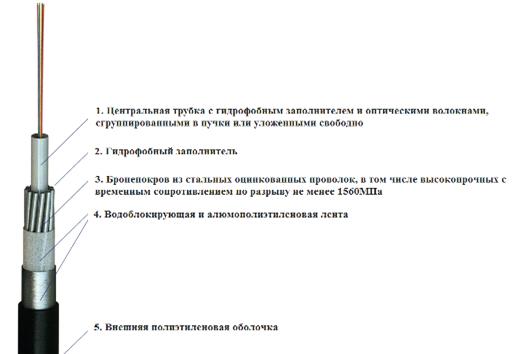

Определение длины участка регенерации является
важной составной частью проектирования линейного тракта ВОСП. После выбора
уровня интерфейса системы передачи и типа оптического кабеля можно определить
длину регенерационного участка для данного интерфейса.
По мере распространения сигнала по
оптическому кабелю, с одной стороны происходит его ослабление, а с другой
увеличение дисперсии. Это ведет к ограничению пропускной способности ОК. При
проектировании ВОЛС должны рассчитываться отдельно длина участка регенерации по
затуханию и длина
участка регенерации по широкополосности , так как причины, ограничивающие
предельные значения и независимы.
Рассчитаем длину регенерационного
участка для используемых интерфейсов оборудования уровня STM-16.
Длина регенерационного участка (РУ)
определяется двумя основными параметрами передачи: затуханием и дисперсией
информационных сигналов. Для оценки величины длины участка регенерации могут
быть использованы выражения:
;
,
где: - максимальная проектная длина
участка регенерации;
- минимальная проектная длина
участка регенерации;
- максимальное значение
перекрываемого затухания аппаратуры, обеспечивающее к концу срока службы
значение коэффициента ошибок не более 10-10;
- минимальное значение
перекрываемого затухания аппаратуры, обеспечивающее значение коэффициента
ошибок не более 10-10;
- среднее значение затухания
мощности оптического излучения на стыке между строительными длинами кабеля на
участке (0,04 дБ/км);
- среднее значение строительной
длины на участке регенерации (4 км);
- затухание мощности оптического
излучения разъемного оптического соединителя (0,1 дБ);
- затухание оптического кабеля;-
число разъемных оптических соединителей на участке регенерации 2 шт.;
М - системный запас ВОЛП по кабелю
на участке регенерации (2÷6
дБ).
По широкополосности:
,
где: - результирующая дисперсия
одномодового оптического волокна ;
- ширина спектра источника излучения
на уровне мощности, равной половине максимальной ( ширины
спектра одномодовых лазеров Dl,
которая указывается для уровня - 20дБм от максимума излучаемой мощности.), нм;
В - широкополосность цифровых
сигналов, передаваемых по оптическому тракту, МГц.
Критерием окончательного выбора
аппаратуры или кабеля является выполнение соотношения: с учетом
требуемой способности ВОЛП на перспективу развития.
Произведем расчет для оптического интерфейса
S-16.1
Соотношение выполняется.
Поскольку максимальная длина
короткого участка составляет 20км, установка регенераторов на участках А-Е и
Б-В не требуется.
Произведем расчет для оптического
интерфейса L-16.2 HE1.
Соотношение выполняется.
Минимальный участок длинной линии в
нашем случае составляет 50 км, следовательно, установка аттенюаторов не
потребуется.
Максимальный - 85 км, очевидно, что
необходимости в установке регенераторов так же нет.
10. Разработка схемы организации связи
Схема организации связи проектируемой сети SDH
представлена на рис. 10.1.
Рис. 10.1. Схема организации связи.

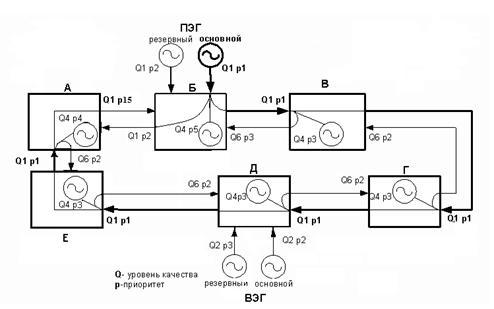

11. Разработка схемы синхронизации и управления
сетью
Синхронизация в транспортной сети необходима для
устранения потерь информации из-за проскальзываний, которые возникают из-за
колебаний тактовых частот генераторов цифрового оборудования (узлы электронной
коммутации, цифровые системы передачи).
Синхронизация сетей SDH
производится от первичного эталонного генератора (ПЭГ) со стабильностью частоты
не хуже 10-11. Для устранения накопления фазовых дрожаний применяют
вторичные задающие генераторы (ВЗГ) со стабильностью частот не хуже 10-9
в сутки.
Блок синхрогенератора позволяет подключать
следующие сигналы внешней синхронизации:
· тактовые частоты компонентных
потоков 2 Мбит/с (Т2),
· тактовая частота от агрегатных
портов STM (T1),
· тактовая частота от компонентных
потоков STM (T1),
· тактовая частота 2048 кГц от внешнего
генератора (Т3).
Суммарное количество используемых
источников синхросигнала не более шести. Стабильность частоты в режиме
удержания (для блока с
термостабилизацией), в режиме автогенерации: .
Указанные синхросигналы, кроме
последнего, работающего в режиме автоколебания, должны быть синхронизированы от
первичного или вторичного источников эталонных сигналов.
Выбор источника синхросигнала в аппаратуре
программируется и осуществляется автоматически. При этом возможен
автоматический выбор наилучшего по качеству источника синхронизации среди
нескольких (как правило, не менее трех). Если источники синхронизации имеют
одинаковое качество, то должен быть запрограммирован приоритет использования.
Уровень качества тактового сигнала,
используемого для генерации линии STM-N,
показывается байтом S1 (ITU-T G.704).
Существуют правила распространения
синхросигнала:
1. Выбранное качество синхросигнала
мультиплексор обязан передать на все выходы.
2. Качество в обратном направлении
присваивается «не использовать».
. Выбор синхросигнала из сигналов с
равным качеством делается по приоритету (Р).
Схема синхронизации (рис. 11) содержит: один
первичный эталонный генератор ПЭГ (узел Б) и один вторичный источник в узле Д.
(G.812).
Рис. 11.1. Схема синхронизации
В каждом пункте сети предусмотрено не менее трех
источников синхронизации, каждому из которых присвоен уровень качества и приоритет.
В пункте Б основному ПЭГ присвоен первый уровень
качества и первый приоритет, резервному ПЭГ - первый уровень качества и второй
приоритет. Внутреннему источнику присвоены четвертый уровень качества и пятый
приоритет. В аварийных ситуациях предусмотрена возможность получения
синхросигнала от пункта В (третий приоритет) и от пункта А (четвертый
приоритет). Уровень качества для этих сигналов в рабочем режиме самый низкий -
шестой. Сигнал синхронизации в рабочем режиме поступает для пунктов В, Г и Д, Е,
А от основного ПЭГ по внешнему кольцу. Чтобы избежать петли по синхронизации,
сигналу, поступающему по внешнему кольцу от п. А к п. Б, присваивается
пятнадцатый приоритет («не использовать для синхронизации»).
Управление блоками мультиплексора осуществляет
системный контроллер при помощи контроллеров плат, расположенных в каждом блоке
оборудования. Управление и мониторинг сигналов от полки расширения
осуществляется через шину Futurebus (IECB). Подключение к сети TMN через
интерфейсы QB3 и F (некоторые версии поддерживают QB2). Подключение Q3
осуществляется при помощи AUI и сети Ethernet
10Base2. Интерфейс F реализован в виде порта RS-232C.
Рис. 11.2. Схема управления сетью
Заключение
сеть мультиплексор аппаратура регенерационный
Целью курсового проекта являлось приобретение
практических навыков в расчёте и проектировании транспортных сетей
электросвязи. При выполнении данной работы были выполнены расчёты по нагрузке
между заданными узлами, определена структура и способы защиты проектируемой
сети. Рассмотрено и подобрано оборудование. Составлены схемы связи,
синхронизации и управления.
Список литературы
1. Слепов Н.Н. Современные
технологии цифровых оптоволоконных сетей связи (ATM, PDH, SDH, SONET и WDM) /
Н.Н. Слепов. - М.: Радио и связь, 2003. - 468 с.
. Скляр Б. Цифровая связь.
Теоретические основы и практическое применение. / Б. Скляр.
. Гроднев И.И. «Волоконно-оптические
системы передачи». - М. Радио и связь 1993. - 264с.
