Грузоподъемные механизмы
Содержание
Введение
.
Грузоподъемные машины
.
Лифты и подъемники
Заключение
Список
использованных источников
Введение
механический лифт грузоподъемный
транспортный
На пути движения от производства до розничной
торговой сети большинство товаров проходит через склады торговли.
Товары на складах постоянно обновляются,
поступающие на хранение товары принимают, складируют, отпускают. После каждой
складской операции следует перемещение товаров далее по цепи товародвижения.
Складские операции включают: перемещение товаров
с участка разгрузки транспортных средств в зону хранения; укладку товаров в
стеллажи или штабеля в зоне хранения; отборку товаров с мест хранения и
транспортировку их в зону комплектации; транспортировку из зоны комплектации в
экспедицию по отправке грузов.
Механическое подъемно-транспортное оборудование,
применяемое на складах, весьма разнообразно по функциональному назначению,
конструкции, принципу действия и производительности.
1. Грузоподъемные машины
Грузоподъемные машины предназначены для
механизации операций подъема и опускания груза) для вертикального и
резконаклонного перемещения). Кроме того, при помощи отдельных видов этих машин
можно перемещать грузы в определенных границах в горизонтальной плоскости.
Грузоподъемные машины являются машинами
циклического (периодического) действия. В их рабочем цикле периоды действия
перемежаются с паузами. В группу механических грузоподъемных машин входят
ручные тали и подъемники.
Различают грузоподъемные машины с одним
движением (только вертикальное перемещение груза - тали); с двумя движениями
(вертикальное и линейное перемещение - тельферы).
Подъемные подвесные лебедки называют талями, а
при наличии у них механизма передвижения по подвесным путям - передвижными
талями.
Тали - это подвесные грузоподъемные механизмы с
ручным или электрическим приводом Ручные тали предназначены для подъема грузов
массой до 10 т, главным образом, при монтаже и демонтаже оборудования их
приводят в действие с помощью перетаскивания руками бесконечного (замкнутого)
цепи. При такой конструкции этого устройства является опасным износ звеньев
цепи и ведущей звездочки В данном случае зубцы зрение очки не совпадают при
работе с отверстиями звеньев цепи, и это приводит к срыву и резких рывков цепи,
вызывает перенапряжение в механизме, повышает опасность поломки (возможен обрыв
цепей или канатов).
. Лифты и подъемники
Для механизации подъемно-транспортных работ на
складах и магазинах, имеющих несколько этажей и подвальные помещения, применяют
грузовые лифты и подъемники.
Кабина передвигается по неподвижным жестким
вертикальным направляющим, установленным в шахте. На загрузочных площадках
шахта снабжена запираемыми дверьми, обеспечивающими безопасность пользования.
Двери кабины могут быть распашными или раздвижными, открываемыми вручную или
при помощи привода. Они снабжаются специальными замками, не позволяющей кабине
передвигаться при открытых дверях.
Лифты оснащены ограничителями скорости и
ловителями, не допускающими падения кабины и противовеса в случае обрыва или
ослабления канатов, а также останавливающими их при повышении допустимой
скорости.
Грузовой подъемник предназначен для подъема
грузов на платформе или в кабине на определенную высоту.
Подъемники в отличие от грузовых лифтов имеют
более простую конструкцию, удобны в эксплуатации. Они бывают различных типов:
наклонные с грузовой платформой, наклонные с саморазгружающимися ковшами,
вертикальные непрерывного действия для штучных грузов и др.
Для перемещения штучных и затаренных грузов под
действием собственной массы применяют наклонные и винтовые спуски. Они
изготавливаются из дерева, а рабочая поверхность и борта обшиваются
металлическими листами. Наклонные спуски делают прямыми и поворотными.
Передвижной подъемный стол с ручным управлением
(рис. 2.2) предназначен для механизированной погрузки и выгрузки грузов с
автомашин и из железнодорожных вагонов при отсутствии погрузочно-разгрузочных
рамп, а также для погрузки и разгрузки пакетированных и затаренных грузов. Его
технико-экономическая характеристика следующая:
грузоподъемность - 320 кг;
высота подъема груза - 300-1400 мм;
габариты стола - 900x700x924 мм;
масса - 145 кг.

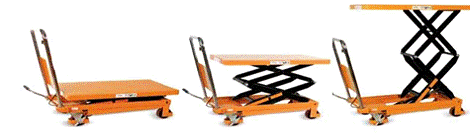

Рисунок 2.2 - Передвижной подъемный стол с
ручным управлением
Современные подъемные столы имеют множество
способов применения в самых разных областях. Они могут использоваться:
для погрузки и разгрузки грузового транспорта,
для укладки стройматериалов в штабели,
для выравнивания грузов по высоте относительно
оборудования,
в качестве автомобильных подъемников,
в качестве грузового лифта.
Использование таких столов позволяет значительно
ускорить и упростить работу во многих областях. Наиболее массовое применение
подъемные столы нашли в промышленном, складском, производственном секторе:
здесь они могут заменить массу оборудования, предназначенного для разных видов
механического подъема. Столы могут использоваться вместе с различными
конвейерами, а также в качестве рабочих мест при сборке, сварке и т.д. - где
необходимо менять высоту груза или изделия относительно рабочего. Подъемные
столы находят применение там, где затруднено или невыгодно использовать
мостовые краны, штабелеры, лифты и другое подъемно-транспортное оборудование.
Подъемные столы могут использоваться не только в
профессиональной деятельности и в промышленных масштабах. Часто они находят
применение также в домашнем хозяйстве. Например: в качестве лифта для
подземного гаража.
Подъемные столы надежны и безопасны в
использовании: они имеют оригинальную прочную конструкцию, надежный
гидропривод, раму безопасности, клапаны безопасности, откидные упоры. Рама
безопасности, расположенная по одной стороне или по всему периметру грузовой
платформы, служит для моментальной остановки подъемного стола при опускании, в
случае, если платформа встречается с каким-либо препятствием. Это исключает
травмирование персонала при работе со столом, а также падение грузов с него.
Клапаны безопасности встроены в гидроцилиндры, они не позволяют столу резко
опуститься в случае обрыва гидрошлангов. Откидные упоры используются при
обслуживании агрегатов стола.
Преимущества использования подъемных столов - в их
надежности и экономичности. Рама и клапаны безопасности, прочная конструкция,
надежный гидропривод, - все это обеспечивает безопасную и надежную работу.
Столы экономичны в использовании, поскольку мощность их электропривода
минимальна. Установка подъемных столов не требует большого объема монтажных
работ, поскольку поставляются столы в собранном виде и готовы к работе сразу
после установки на фундамент или прямо подключения к электросети. Столы не
требуют строительства рампы или эстакады, не нуждаются в специальном
техническом персонале, их не нужно регистрировать в органах Гостехнадзора. При
необходимости столы могут быть укомплектованы дополнительными устройствами
(съездами, пандусами, транспортными рамами и т.д.), что позволяет их
адаптировать к любому технологическому циклу погрузочно-разгрузочных работ.
Погрузочные электрогидравлические столы
ножничного типа имеют простую конструкцию, включающую следующие элементы:
грузовая платформа;
рычажный подъемный механизм ножничного типа;
рама-основание;
гидроцилиндр;
гидростанция;
гидронасос;
система управления;
система безопасности.
Подъемный механизм может быть одно, двух, трех,
четырех и пятиножничный. У малогабаритных столов гидростанция размещается
внутри стола на основании, у крупногабаритных она может быть выносной. В
гидростанции обычно используется электродвигатель переменного тока 220В/380В.
Но возможно также применение электродвигателя постоянного тока напряжением 24В
с питанием от аккумуляторных батарей. Современные гидронасосы улучшенных
конструкций позволяют снизить уровень шума подъемных столов до минимума.
Управление подъемом и опусканием стола осуществляется с переносного или
стационарного кнопочного пульта.
Передвижные подъемные столы также имеют простую
ножничную конструкцию. Они оснащаются гидравлическим механизмом, приводимым в
движение с помощью педали, расположенной в нижней части стола. Это позволяет
управлять работой всего механизма за счет усилия одной ноги. Такая передвижная
конструкция удобна, надежна и практична.
Заключение
Грузоподъемные машины относятся к машинам
цикличного действия и включают грузоподъемные лифты и подъемники,
грузоподъемные краны, тали, тельферы, подъемные столы и др.
На складах и в магазинах широко используют лифты
различной грузоподъемности.
Основное назначение подъемно-транспортных машин
- подъем и перемещение грузов. Развитие многих отраслей промышленности,
транспорта и строительства связано с развитием и совершенствованием
подъемно-транспортных машин. Работа крупных торговых предприятий, портов,
железнодорожных узлов невозможна без механизации процесса подъема и перемещения
грузов.
В настоящее время грузоподъемные, транспортные
машины и такелажные средства, используемые при механизации работ на
предприятиях очень разнообразны по назначению, области применения, принципам
действия, конструктивному исполнению и номенклатуре.
Значение подъемно-транспортных машин заключается
в том, что они являются:
) эффективными средствами механизации на крупных
торговых и промышленных предприятиях, в строительстве и на транспорте, выполняя
наиболее трудоемкие процессы по перемещению различного рода грузов;
) во многих случаях своим развитием определяют
технический прогресс в технике и производственных процессах в строительстве, на
транспорте и в промышленности.
Список использованных источников
Нормативные
акты
.
ГОСТ 25835-83 Краны грузоподъемные. Классификация механизмов по режимам работы.
Литература
.
Арустамов Э.А. Оборудование предприятий (торговля): Учебное пособие. - М.:
Издательский Дом "Дашков и К", 2012.- 452 с.
3.
Бетман <http://www.ozon.ru/person/20987477/> Г.В. Грузоподъемные машины.
- М.: Издательство "Книга по Требованию <http://www.ozon.ru/brand/5297160/>",
2012. - 674 с.
.
Шестопалов К.К. Подъемно-транспортные, строительные и дорожные машины и
оборудование. - Ростов-на-Дону: Академия, 2012. - 320 с.
Ресурсы
Интернет
.
Козловые краны.// Информационный ресурс о кранах и грузоподъемному оборудованию
- 2013. - http://www.kran-stroi.ru/kozlovie-krani/
