Анализ схемы, содержащей операционный усилитель
ЗАДАНИЕ НА
КУРСОВУЮ РАБОТУ
. Найти операторный коэффициент передачи цепи по напряжению и записать
его в виде отношения двух полиномов. Составить таблицу значений коэффициентов
полиномов для двух значений m (m 1 и m 2).
.
Записать комплексную частотную характеристику цепи K (j w) и соответствующие ей амплитудно-частотную K (w) и фазочастотную j (w) характеристики.
.
По найденным аналитическим выражениям рассчитать и построить графики частотных
характеристик цепи для двух значений коэффициента усиления m 1 и m 2 .
.
Определить переходную h(t) и импульсную g(t)
характеристики цепи.
.
Рассчитать и построить графики этих характеристик для двух значений изменяемого
параметра m 1 и m 2. Рассчитать соответствующие
постоянные времени t 1 и t 2 цепи. (Постоянная времени
цепи, в данном случае, равна модулю обратной величины полюса передаточной
функции). Временные характеристики построить, используя точки:
.
Используя найденные выше временные характеристики цепи и интеграл наложения,
найти реакцию цепи на импульс, изображенный на рис. 2. Параметры входного
импульсного сигнала:
7.
Рассчитать и построить импульс на выходе цепи для двух значений коэффициента
усиления операционного усилителя. Графики входного и выходных сигналов
совместить на одном рисунке или построить синхронно (друг под другом).
.
Увеличить длительность входного импульса в 10 раз. Построить графики входного и
выходного сигнала при m = m 2.
.
На основе анализа графиков трёх выходных сигналов сделать вывод о виде цепи
(пропорционально - дифференцирующая или пропорционально - интегрирующая).
Выделить случай, в котором операция, выполняемая цепью, наиболее близка к
идеальному варианту преобразования входного сигнала.
Рис.1 Общая схема цепи
Рис.2. Входной импульс
Значения параметров элементов цепи вычисляются по формулам:
R k = m*n*k, Ом, (1)
C = m + n, мкФ, (2)
где k - номер ветви, m - предпоследняя цифра, n - последняя цифра номера зачетной
книжки.
m=1
|
C = 6 мкФ
|
R2 =10 Ом
|
R4 = 20 Ом
|
n=5
|
Um = 1.5 B
|
R3 = 15 Ом
|
R6 = 30 Ом
|
Коэффициент усиления операционного усилителя (ОУ) является в каждом
варианте изменяемым параметром и принимает два значения:
m 1 = 10; m 2
= 100.
УСЛОВНЫЕ
ОБОЗНАЧЕНИЯ, СИМВОЛЫ И СОКРАЩЕНИЯ
C -
|
емкость, Ф
|
g(t) -
|
импульсная характеристика
|
h(t) -
|
переходная характеристика
|
j(w)
|
фазочастотная
характеристика
|
K(j w)-
|
комплексная частотная
характеристика
|
K(p) -
|
операторный коэффициент
передачи цепи по напряжению
|
K(w) -
|
амплитудно-частотная
характеристика
|
p -
|
оператор преобразования
Лапласа
|
R -
|
сопротивление, Ом
|
t -
|
время, с
|
T -
|
период повторения
|
tk -
|
постоянная времени
|
w
|
угловая частота, рад/c
|
y(t) -
|
выходной сигнал
|
АЧХ -
|
амплитудно-частотная
характеристика
|
ИХ -
|
импульсная характеристика
|
ПХ -
|
переходная характеристика
|
ФЧХ -
|
фазо-частотная
характеристика
|
ВВЕДЕНИЕ
Теория линейных электрических цепей является важнейшей составной частью
дисциплины «Основы теории радиотехнических сигналов и цепей», в которой
рассматриваются современные методы анализа и синтеза линейных радиотехнических
устройств различного назначения, требующие знания обширного математического
аппарата и применения вычислительной техники.
При этом особое внимание уделяется сущности процессов в цепи и фундаментальным
понятиям, важным для изучения любых линейных систем. Именно в этом разделе
курса вводится множество новых понятий и определений, каждое из которых
является достаточно простым, но освоение и применение которых в совокупности
представляет собой сложную задачу.
Теория линейных цепей образует фундамент, на котором базируется вся
профессиональная творческая деятельность радиоинженера. Залогом успеха в этой
деятельности является хорошее усвоение аппарата анализа радиотехнических цепей
и умение применять его для решения практических задач. Можно с уверенностью
утверждать, что без глубокого усвоения этого аппарата невозможно ни дальнейшее
обучение в университете, ни успешная работа по специальности.
1. АНАЛИЗ
ЧАСТОТНЫХ И ВРЕМЕННЫХ ХАРАКТЕРИСТИК ЦЕПИ
.1 Определение передаточной функции цепи
Для определения операторной передаточной функции цепи с операторным
усилителем строится операторная схема замещения цепи при нулевых начальных
условиях. Операционный усилитель заменяется схемой замещения идеального
операционного усилителя. К входным зажимам цепи подключается независимый
источник напряжения U1(p). Все идеализированные пассивные
элементы цепи заменяются их операторными схемами замещения.
Затем составляется система уравнений по методу узловых напряжений в
операторной форме:
Выразим
из уравнений (1.1) U30 :
Учтем,
что
Подставим
выражения для U30 и U40 в уравнение (1.2). В результате получаем равенство:
Отсюда
операторный коэффициент передачи цепи по напряжению:
Подставив
в эту формулу выражения для Yi j , получим выражение для
операторного коэффициента передачи по напряжению:
Рассчитаем
значения этих коэффициентов для различных m, полученные
значения занесем в таблицу:
Таблица
1.1 - Значения коэффициентов полинома для разных μ
μ
|
b1
|
a0
|
a1
|
10
|
5.4
|
-54.99
|
-1.518∙106
|
100
|
54
|
-540.99
|
-1.502∙107
|
1.2 Анализ
частотных характеристик
Заменим p на jw и
получим комплексный коэффициент передачи цепи по напряжению:
где K(jw) - комплексный
коэффициент передачи цепи по напряжению, w- круговая частота, рад/с.
1.2.1
Амплитудно-частотная характеристика
Для нахождения аналитических выражений для АЧХ коэффициента передачи цепи
по напряжению, преобразуем формулу (1.8) к показательной форме записи и
получим:
где
K(w)-амплитудно-частотная характеристика, w- круговая частота, рад/с.
Рисунок

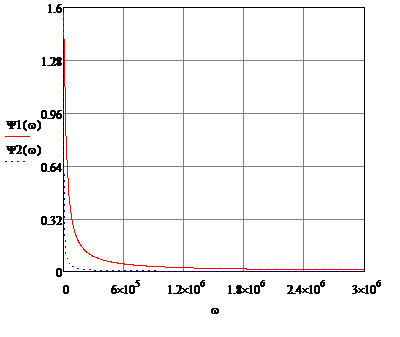

1.2 АЧХ цепи для μ=10
(сплошная линия) и μ=100 (пунктир)
По найденным аналитическим выражениям с использованием данных таблицы 1.1
рассчитаем и построим график амплитудно-частотной характеристики цепи для двух
значений коэффициента усиления операторного усилителя m=10 и m=100 (рисунок 1.2).
.2.2
Фазо-частотная характеристика
Для нахождения аналитических выражений для ФЧХ коэффициента передачи цепи
по напряжению, преобразуем формулу (1.8) к показательной форме записи и
получим:
По
найденным аналитическим выражениям с использованием данных таблицы1.1
рассчитаем и построим график фазо-частотных характеристик цепи для двух
значений коэффициента усиления операторного усилителя m=10 и m=100 (рисунок 1.3).
Рисунок
1.3 ФЧХ цепи для μ=10
(сплошная линия) и μ=100 (пунктир)
1.2.3 Влияние
изменяемого параметра цепи на частотные характеристик
Увеличение коэффициента усиления незначительно влияет на изменение
частотных характеристик, что можно заметить из рисунков 1.2. и 1.3.
1.3 Анализ
временных характеристик цепи
.3.1
Переходная характеристика цепи
где h(t) - переходная характеристика, p-оператор Лапласа.
С помощью формул (1.7) и (1.11) получим выражение для определения
переходной характеристики:
Воспользовавшись формулой (1.12) и данными таблицы 1.1, построим графики
переходной характеристики для двух значений коэффициентов усиления
операционного усилителя (рисунок 1.4)

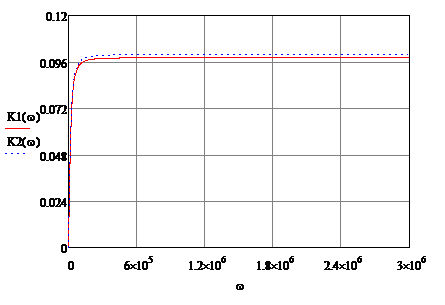

Рисунок 1.4 Переходная характеристика h(t) для μ=10
(сплошная линия) и μ=100
(пунктир)
1.3.2
Импульсная характеристика цепи:
где
g(t) - импульсная характеристика, p-оператор
Лапласа.
Из формул (1.7) и (1.13) получим выражение для определения переходной
характеристики:
Воспользуемся
формулой (1.14) и данными таблицы1.1 и построим графики переходной
характеристики для двух значений коэффициентов усиления операционного усилителя
(рисунок 1.5)

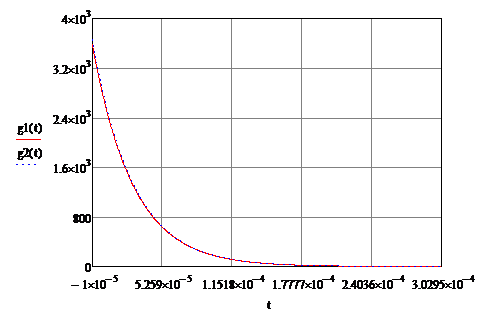

Рисунок 1.5 Импульсная характеристика g(t) для μ=10
(сплошная линия) и μ=100
(пунктир)
1.3.3 Влияние
изменяемого параметра цепи на частотные характеристики
Увеличение коэффициента усиления никак не влияет на изменение переходной
и импульсной характеристик, графики для различных µ совпадают (рис. 1.4.,
рис.1.5).
1.3.4
Определение постоянной времени цепи и полосы пропускания
Постоянная времени цепи первого порядка равна модулю обратной величины
полюса передаточной функции. С помощью формулы (1.7) и получим:
где
t- постоянная времени цепи, с.
Учитывая,
что полоса пропускания есть величина обратная постоянной времени, из уравнения
(1.15) получим:
где
wв - полоса пропускания, рад/с; τ - постоянная времени, с.
Рассчитаем
значения постоянной времени и полосы пропускания для двух значений
коэффициентов усиления операционного усилителя. Результаты оформим в виде
таблицы 1.2.
Таблица
1.2 - Значения постоянной времени и полосы пропускания при разных μ
μ
|
10
|
τ
, с
|
3.621∙ 10-5
|
3.602
∙10-5
|
wв , рад/с
|
2.761 ∙104
|
2.776 ∙104
|
2.
ПРОХОЖДЕНИЕ ИМПУЛЬСНОГО СИГНАЛА ЧЕРЕЗ ЛИНЕЙНУЮ ЦЕПЬ
.1 Нахождение
выходного сигнала методом интеграла наложения
С помощью интеграла Дюамеля можно определить реакцию цепи на заданное
воздействие и в том случае, когда внешнее воздействие на цепь описывается
кусочно-непрерывной функцией, которая имеет конечное число конечных разрывов. В
этом случае интервал интегрирования необходимо разбить на несколько промежутков
в соответствии с интервалами непрерывности функции и учесть реакцию цепи на
конечные скачки функции в точках разрыва. Для определения реакции цепи на
воздействие импульса изображённого на рис.2 очевидно, что интервал интегрирования
необходимо разбить на четыре части ( tÎ(0,t1), tÎ(t1,t2), tÎ(t2,t3), t>t3).
Воздействие на цепь имеет вид:
Для
расчета реакции цепи удобно использовать следующую форму записи интеграла
Дюамеля:
Поскольку
на входе цепи действует сигнал, образованный совокупностью импульсов
прямоугольной формы (см. рис.2), для его аналитического представления
воспользуемся функцией Хевисайда (2.3):
где
1(t)-функция Хэвисайда.
Учитывая
форму входного сигнала (рисунок 2) можно установить, что в данном выражении
интеграл будет равен нулю:
В
соответствии с формулой (2.4) и рис.2 построим импульс на выходе цепи для двух
значений коэффициента усиления операционного усилителя.
Рисунок

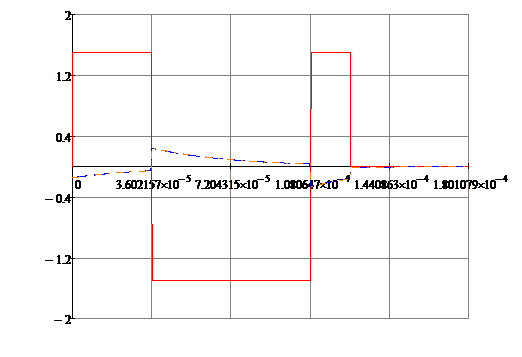

2.1. Входной (сплошная линия) и выходной (пунктирная при и штрихпунктирная при) сигналы
при
Построим график входного и выходного сигнала при увеличении входного
импульса в 10 раз для коэффициента усиления µ2=100 (рисунок 2.2):
сигнал импульс частотный
Рисунок

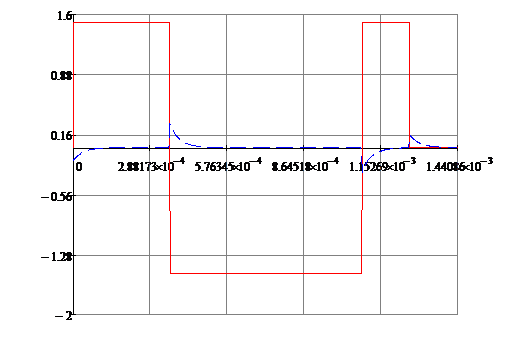

2.2. Входной (сплошная линия) и выходной (пунктирная) сигнал припри длительности входного импульса, увеличенного в 10
раз
По
виду графиков выходных сигналов можно определить, что цепь является
пропорционально-дифференцирующей. Наиболее близка к идеальному варианту
преобразования цепь с коэффициентом усиления μ2 = 100 и увеличенной длительностью сигнала.
ЗАКЛЮЧЕНИЕ
В данной курсовой работе был произведён анализ схемы, содержащей
операционный усилитель:
. Был получен операторный коэффициент передачи цепи по напряжению
(1.7) и рассчитаны АЧХ и ФЧХ исследуемой схемы и построены соответствующие
графики (рис.1.2., 1.3.)
. Также были определены переходные (1.12) и импульсные (1.14)
характеристики данной схемы для двух значений коэффициента усиления
операторного усилителя. По найденным значениям построены графики. (рис. 1.4.,
1.5)
. Были рассчитаны постоянные времени цепи для различных значений
коэффициента усиления операторного усилителя. Данные занесены в таблицу 1.2.
. Используя временные характеристики цепи и интеграл наложения,
были получены реакции цепи на импульс, изображенный на рис.2. для двух значений
коэффициента усиления операционного усилителя и построены соответствующие
графики (рис.2.1.,2.2.). Эти характеристики и графики также соответствуют
теоретическим.
Случай, в котором операция, выполняемая цепью, наиболее близка к
идеальному варианту преобразования входного сигнала - это случай, когда
коэффициентами усиления равен 100, и длительность импульса увеличена в 10 раз
(рис.2.2.)
БИБЛИОГРАФИЧЕСКИЙ
СПИСОК
1. Т. М. Лысенко АНАЛИЗ ЛИНЕЙНОЙ СТАЦИОНАРНОЙ ЦЕПИ:
Методические указания к курсовой работе по дисциплине “Основы теории радиотехнических
сигналов и цепей” /Т.М. Лысенко. Екатеринбург: Изд-во УГТУ, 1997. 24 с.
. Попов В.П. Основы теории цепей: Учеб. для вузов. - 3-е
изд., испр. - М.: Высш. шк., 2000. 575 с.: ил.
. Баскаков С.И. Радиотехнические цепи и сигналы. М.: Высшая
школа, 1988. 536 с.
ПРИЛОЖЕНИЕ
Входной
(сплошная линия) и выходной (пунктирная при и
штрихпунктирная при) сигналы при
