Введение

Произведем светотехнический и электрический расчеты операционной. Рассмотрим также средства управления освещением и способы технического обслуживания светильников.

1. Светотехнический расчет операционной

Исходные данные: длина цеха A = 10 м, ширина B = 8 м, строительная высота Н = 5 м, условия окружающей среды нормальные, температура воздуха в помещении 25 °С, имеется естественное освещение через окна.

С учетом исходных данных из соображений экономичности и удобства эксплуатации для освещения операционной принимаем светильники с лампами типа ЛХЕЦ, ЛДЦ. ЛЕЦ.

Первоначально произведем размещение светильников. Определим высоту установки светильников над освещаемой поверхностью, приняв высоту расчетной поверхности над полом h_р = 0,8 м, а расстояние от светильника до перекрытия h_c = 1,1 м:

Для освещения операционной принимаем светильники РПП01 - 125 со степенью защиты IP54 и КСС типа Д. Принимаем для этой КСС L/H_р =1,5 (1,4-1,6).

Тогда расстояние между соседними светильниками или рядами светильников:

а расстояние от крайних светильников или рядов до стен

Определяем число рядов светильников:

Найдем число светильников в одном ряду:

Проверим выполнение соотношения:

Как видно, оно находится в требуемых пределах:

Таким образом, освещение операционной выполняется двумя рядами светильников. В каждом из рядов устанавливается по два светильника, а общее количество светильников в помещении цеха .

Далее методом коэффициента использования определяем расчетное значение светового потока одной лампы, нормируемую освещенность Е_н = 400 лк, коэффициент запаса К_з = 1,7.

Рассчитаем индекс помещения:

Для кривой силы света и коэффициентов отражения потолка, стен и рабочей поверхности соответственно определяем коэффициенты использования светового потока для i_п = 1,25, η_оу = 0,58, а для i_п = 2, η_оу = 0,72. Интерполируя эти данные, получаем значение коэффициента использования для i_n = 1,43:

Вычислим значение освещаемой площади:

Приняв коэффициент неравномерности освещенности z = 1,1, определим расчетное значение светового потока:

По величине Ф_лр принимаем для освещения лампы типа ДРЛ мощностью 125 Вт со световым потоком Ф_л = 6700 лм, значение которого отличается от Ф_лр на величину

Расчет освещения операционной производился в предположении, что он имеет четырехугольную форму. Таким образом, фактическое число светильников, установленных в операционной, составляет 4 штук.

Так как в данной работе рассматривается операционная, которая входит в I-ую категорию потребителей.

Следовательно, аварийное освещение в данной работе не устанавливают, т.к. электроснабжение проводят непрерывно, несмотря на какие - либо аварии.

Расчет электрической сети рабочего освещения:

Выбор сечений проводников групповых линий.

Определим площадь сечения жил кабеля однофазной линии:

Выбираем трех одножильный с проводимостью 17 А, с сечением 1,5 мм².

Далее проверяем по потере напряжения:

Из полученных формул выбираем наибольшее сечение. Следовательно выбираем S = 12,31 мм². Так как данное сечение отсутствует в научной литературе, следовательно выбираем наиближайшее: S = 16 мм²_.

Щитки освещения выбираются в зависимости от требуемого количества автоматических выключателей и расчетных токов присоединяемых линий. Для рабочего освещения принимаем групповые щитки серии ЩО с однополюсными автоматическими выключателями типа BA61F29-3С на групповых линиях.

электрический операционный лампа светильник

Таблица 1

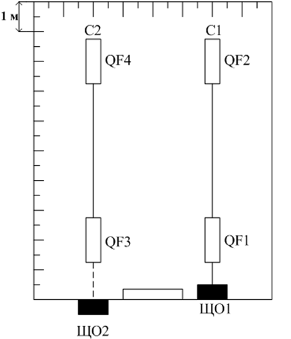

Рисунок 1. План операционной с размещением светотехнического оборудования

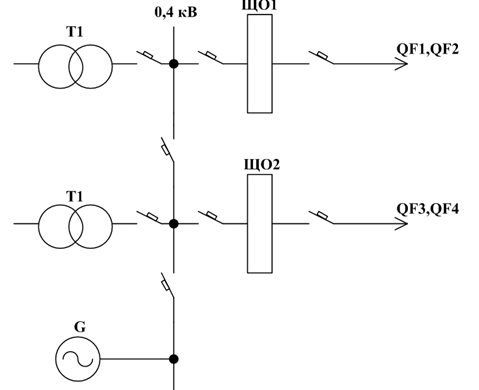

Рисунок 2. Схема питания осветительных установок

Литература

1.      Козловская В.Б, Радкевич В.Н, Сацукевич В.Н. «Электрическое освещение». - Техноперспектива, 2011.
