Расчет электроснабжения участка карьера
Кафедра информационных систем
Дисциплина «Электроснабжение горных
предприятий»
Контрольная работа
Расчет электроснабжения участка
карьера
№ варианта
|
Экскаватор 1
|
Экскаватор 2
|
Буровой станок
|
16
|
ЭШ-15.90А
|
ЭКГ-4У
|
СБШК-200
|
Таблица 1
Технические характеристики сетевых электроприемников экскаваторов
Тип экскаватора Мощность сетевого эл. Двигателя, КВт Номинальный
ток, А Номинальное напряжение, В cosj Кратность пускового тока, Кратность пускового момента,
Мощность трансформатора собственных нужд,
кВт
|
|
|
|
ЭКГ-8И
|
520
|
63,5
|
6000
|
0,85(оп.)
|
5,5
|
0,7
|
100
|
ЭКГ-6,3УС
|
|
|
|
|
|
|
|
ЭКГ-4У
|
|
|
|
|
|
|
|
ЭШ-15.90А
|
1900
|
225
|
6000
|
0,85(оп.)
|
5,3
|
0,9
|
2 х 400
|
ЭШ-20.75
|
|
|
|
|
|
|
|
Таблица 2
Выбор мощности ПКТП для буровых станков
Тип бурового станка
|
Установленная мощность, кВт
|
Коэффициент спроса, КС
|
cosj
|
Расчетная мощность, кВ×А
|
Расчетный ток, А
|
Мощность ПКТП, кВ×А
|
|
|
|
|
|
380 В
|
660 В
|
|
|
|
|
|
|
|
|
|
СБШК-200
|
295
|
0,7
|
0,7
|
295
|
451
|
260
|
400
|
Схемы электроснабжения участка карьера и электроснабжения участка на
плане горных работ изображены на рис.1 и рис.2, соответственно.
.
ВЫБОР ПОДСТАНЦИЙ И ТРАНСФОРМАТОРОВ
Для передвижных комплектных трансформаторных подстанций напряжением
35-110/6-10 кВ номинальная мощность трансформаторов ПКТП определяется по
коэффициенту спроса и номинальной мощности электроприемников, питающихся от
этой подстанции. При этом должно быть соблюдено условие Sтр ³ SР.
Выбранная мощность трансформатора ПКТП проверяется на возможность
нормального пуска сетевого двигателя удаленного от подстанции экскаватора.
При питании двигателя от отдельного трансформатора (блочная схема),
мощность двигателя может составлять 80% мощности трансформатора.
Составим
схему электроснабжения участка карьера (рис.2).
Исходные
данные для расчета согласно таблицы (табл.1):
Рн1
= 295 кВт;
cosjн1 = 0,7; Кс1 = 0,7;
Рн2
= 520 кВт;
cosjн2 = 0,85 (опер.); Кс2 = 0,6;
Рн3
= 1900 кВт; cosjн1 = 0,85 (опер.); Кс3 = 0,6.
Определим
расчетную мощность (кВА) трансформатора ПКТП по расчетной нагрузке и
коэффициенту спроса для всех нагрузок:
РР1
= Кс1× Рн1 = 0,7×295 = 206,5
кВт, QР1 =202 кВ×А
РР2
= Кс2× Рн2 = 0,6×520 = 312 кВт,
QР2 =-390 кВ×А
РР3
= Кс3× Рн3 = 0,6×1900 = 1140
кВт, QР1 =-1425 кВ×А
Расчетная
нагрузка по участку в целом:
Выбираем
трансформатор типа ТМН мощностью 2500 кВА , установленный на передвижной комплектной
трансформаторной подстанции 35/6 кВ.
Основные параметры масляного трансформатора ТМН-2500/35
Номинальная мощность, 2500
|
|
Номинальное высшее
напряжение, 35
|
|
Номинальное низшее
напряжение, 6,3
|
|
Напряжение короткого
замыкания, 6,5
|
|
Потери холостого хода в
стали при нормальном напряжении, Рхх ,кВт
|
6,2
|
Потери при коротком
замыкании, Ркз , кВт
|
25
|
Так как на участке имеются низковольтные электропотребители (буровой
станок СБШК-200, который имеет расчетную активную мощность РР=206,5 кВт), то необходимо выбрать источник питания для этих
потребителей.
Мощность трансформатора определяется:
, кВ×А
где
cosjР - средневзвешенное значение коэффициента мощности группы
электроприемников. Принимаем cosjР = 0,6-0,7. Тогда:
Принимаем
передвижную комплектную трансформаторную подстанцию 6/0,4 кВ ПСКТП-400/6
(Приложение 1, табл.1), имеющую сухой трансформатор, мощностью 400 кВ×А.
2.
РАСЧЕТ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ
2.1 Выбор сечений проводников
Сечения воздушных и кабельных линий напряжением до и выше 1000 В следует выбирать по нагреву токами нагрузки с последующей
проверкой по экономической плотности тока (только ЛЭП напряжением 6-35 кВ со сроком службы более 5 лет); на термическую устойчивость от воздействия токов короткого
замыкания (только кабельные ЛЭП напряжением 6-10 кВ); по допустимой потере напряжения.
Выбор сечения проводников по нагреву сводится к сравнению расчетного тока
IР с длительно допустимыми токами
нагрузки для стандартных сечений:
IР £ Iдоп,
Расчетный ток в линии:
где
Uн - номинальное напряжение приемника.
Экономически
целесообразное сечение
где
jэк - экономическая плотность тока, А/мм2
Кабельные
сети проверяются на термическую устойчивость от тока короткого замыкания.
Минимальное
сечение
где
tп - приведенное время.
Для
кабелей напряжением до 10 кВ с медными жилами a=7; для
кабелей с таким же напряжением, но с алюминиевыми жилами a=12.
Выберем
сечение воздушных и кабельных линий в соответствии со схемой рис 2.
Определим
расчетные токи во всех элементах сети.
Расчетный
ток в низковольтном кабеле СБШК-200:
Расчетный
ток воздушного спуска бурового станка принимаем равным номинальному первичному
току трансформатора ПСКТП:
Расчетный
ток экскаватора ЭКГ-4У:
Расчетный
ток экскаватора ЭШ-15.90А:
Принимаем
сечения кабелей (приложение, табл.3):
СБШК-200
- 2(3х70+1х25) типа КРПТ, Iдоп = 2х250 А;
ЭКГ-4У
- (3х16+1х10) типа КШВГ, Iдоп = 90 А;
ЭШ-15.90А
- (3х50+1х16) типа КШВГ, Iдоп = 180 А.
Учитывая,
что от одного воздушного спуска могут работать два экскаватора, найдем
расчетный ток от двух экскаваторов:
Принимаем
сечение магистральной линии и спусков типа АС-70 с Iдоп = 265 А.
Определим
удельное сопротивление кабельных и воздушных линий:
СБШК-200:
кабель КРПТ(3х70) - Rо=0,26 Ом/км; Хо=0,069 Ом/км;
ЭКГ-4У:
кабель КШВГ(3х16) - Rо=1,12 Ом/км; Хо=0,094 Ом/км;
ЭШ-15.90А:
кабель КШВГ(3х50) - Rо=0,35 Ом/км; Хо=0,072 Ом/км;
Сопротивление
воздушных линий (3х70) - Rо=0,45 Ом/км; Хо=0,36 Ом/км.
ЭКГ-4У:
СБШК-200:
ЭШ-15.90А:
После
определения токов короткого замыкания необходимо проверить выбранные сечения
кабеля КШВГ на термическую устойчивость от воздействия токов к.з., определенных
в начале кабеля (у приключательного пункта).
2.2 Проверка сети по потере напряжения
Проверку сети по допустимым потерям напряжения на зажимах
электроприемников рекомендуется производить для трех режимов работы:
нормального рабочего; пикового; пускового при пуске наиболее мощного приемника.
Напряжение на зажимах n-го
приемника в нормальном режиме:
где
Uо - напряжение холостого хода трансформатора, В; UН -
номинальное напряжение приемника, кВ; Рm и Qm -
соответственно суммарное активные и реактивные мощности, передаваемые по m-му
участку, кВт и квар; Rm и Хm - соответственно активное и реактивное сопротивление m-го
участка сети, Ом.
Напряжение
на зажимах двигателя во время пуска удаленного и наиболее мощного двигателя в
группе:
, В
где
- потеря напряжения в сети в общих с пускаемым
двигателем элементах сети; Iп - пусковой ток, А; cosп=0,3-0,5
- коэффициент мощности приемника в режиме пуска.
Синхронный
двигатель пускается как асинхронный.
Для
определения потери напряжения в сети при пиковом режиме, активную нагрузку
рекомендуется определять следующим образом:
Рпик
=Кпик×Рнм + Рåн , кВт
где
Кпик - коэффициент, учитывающий пиковую нагрузку экскаваторов, принимается
равным 1,6-1,8; Рнм - номинальная мощность наиболее мощного экскаватора в
группе, кВт; Рåн - суммарная номинальная мощность прочих
электроприемников в группе, кВт.
При
пиковом режиме реактивная нагрузка приемников с синхронным приводом принимается
равной нулю, а приемников с асинхронным приводом - равной ее номинальному
значению.
Для
проверки сети составим эквивалентную схему сети (согласно схемы на рис.2),
указав как активное так и реактивное сопротивление кабелей и линий
электропередач, а так же сопротивление трансформаторов (рис.3).
Для
определения потери напряжения в сети при пиковом режиме используется формула
для определения потери напряжения в нормальном режиме.
Согласно
ГОСТ 13109-67 напряжение на зажимах в нормальном режиме должно удовлетворять
условию: Uдв = (0,96 ¸ 1,1)Uн.
В
режиме пиковых нагрузок: Uпик ³ 0,9Uн.
В
режиме пуска: Uпик ³ 0,75Uн.
Проверка
сети при нормальном режиме работы электроприемников .
Примечание к рис.2:
Сопротивление низковольтного кабеля 2СБШ-200Н приведено к ступени
напряжения 6 кВ.
Условие проверки сети при нормальном режиме выполняется.
Проверим выбранную сеть в режиме пуска наиболее мощного двигателя
(экскаватор ЭШ-20.75).
Р В,
что
составляет 0,67Uн < 0,75Uн.
Условие
проверки по пуску не выполняется. В этом случае необходимо взять более мощный
трансформатор на ПКТП-35/6. Принимаем трансформатор ТМН-6300/35. Паспортные
данные трансформатора:
Sтн = 6300 кВ×А; U1 = 35 кВ; U2 = 6,3 кВ; Ркз = 46,5 кВт; uк =
7,5%.
Кроме
того, увеличим сечение воздушных линий до 95 мм2 (Iдоп=330 А),
кабеля КШВГ для экскаватора ЭШ-20.75 до 95 мм2 (Iдоп=265 А).
Тогда напряжение на зажимах сетевого двигателя при пуске будет равно Uпуск.з
= 4532 В, что составляет 0,755 Ом.
3.
РАСЧЕТ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ
При расчете токов короткого замыкания необходимо определить следующие
параметры:
. Действующее значение начального сверхпереходного тока для выбора
уставок быстродействующей защиты I’’;
. Установившийся ток короткого замыкания для проверки на термическую
устойчивость электрических аппаратов и кабелей I;
3. Ударный
ток короткого замыкания для проверки электрических аппаратов на динамическую
устойчивость ;
. Наибольшее
действующее значение полного тока короткого замыкания для проверки
электрических аппаратов на динамическую устойчивость в течение первого периода
процесса короткого замыкания Iу;
. Действующее
значение полного тока короткого замыкания для произвольного момента времени для
выбора выключателей по отключаемому току It;
. Мощность
короткого замыкания для произвольного момента времени при проверке выключателей
по отключаемой ими мощности St.
Для расчета необходимо составить расчетную схему со всеми участвующими в
питании короткого замыкания источниками тока, руководствуясь правилами
устройства электроустановок, выбрать расчетные точки короткого замыкания;
составить схему замещения с указанием сопротивлений в относительных единицах.

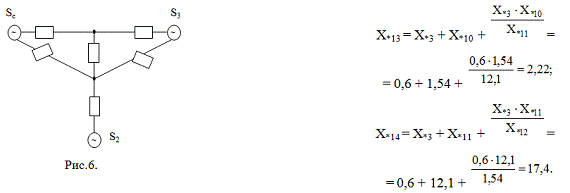

Схема замещения путем соответствующих преобразований сводится к простейшему
виду.
Ток короткого замыкания от энергосистемы (источник неограниченной
мощности):
,
где
Uб - базисное напряжение по данной ступени
трансформации, Uб=6,3 кВ; Х*Sс - суммарное
сопротивление ветвей от энергосистемы до точки короткого замыкания (табл.8).
Токи
от синхронных двигателей (СД)
It = ktIнS ,
где
IнS - суммарный номинальный ток СД,
кА;
IнS = ;
kt - кратность
периодической составляющей тока короткого замыкания для различных моментов
времени.
Х*расч.
= Х*S,
где
Х*расч. - суммарное сопротивление цепи от синхронных двигателей до места
короткого замыкания; SS - суммарная номинальная мощность синхронных
двигателей, МВ×А; Sб - базисная мощность, МВ×А.
При
Х*расч. > 3 синхронным двигателем как источником питания
короткого замыкания пренебрегают.
Суммарный
ток короткого замыкания в данной точке
,
где
Iti - ток короткого замыкания от i-го источника в
момент времени t , кА; n - количество источников.
Ударный
ток
,
где
k y - ударный коэффициент. При rS £ 0,3ХS kу = 1,8, тогда iy = 2,55I².
Для
длинных кабельных линий, где активное сопротивление довольно велико, значение kу
определяется по кривой, изображенной на рис.5.6, л.4, с.86.
Полный
ток короткого замыкания
При
kу = 1,8 Iy = 1,52I’’ или Iу » 0,6iy .
Мощность
короткого замыкания для произвольного момента времени .
Токи
двухфазных коротких замыканий определяются по следующим формулам
; ; .
Пример
С
целью проверки кабеля экскаватора ЭШ-20.75 на термическую устойчивость от
действия токов к.з., выполним расчет тока к.з. для схемы электроснабжения,
приведенной на рис.1, когда к спуску 3 подключен экскаватор ЭШ-5.45М.
Тогда
схема примет вид:
Выбираем базисные величины:
Sб =
100 МВ×А; Uб = 6,3 кВ.
Определим сопротивления элементов схемы электроснабжения, приведенные к
базисным сопротивлениям.
Сопротивление питающей системы Хс = 0.
Сопротивление трансформатора (рис.4)
Сопротивление
ВЛ-6:
Сопротивление
кабельных ЛЭП-6:
Х*4
= 0,03×2,5 = 0,07,
Х*8
= 0,02×2,5 = 0,05.
Сопротивление
синхронных двигателей:
Упростим
схему замещения (см. рис.5).
Х*10
= Х*1 + Х*2 = 1,19 + 0,35 = 1,54;
Х*11
= Х*6 +Х*7 + Х*8 + Х*9 = 0,45 + 0,6 + 0,05 + 11 = 12,1
Х*12
= Х*4 + Х*5 = 0,07 + 40 = 40,07.
Определяем
возможность объединения синхронных двигателей:
, т.е.
находится
в пределах 0,4 - 2,5.
Следовательно
источники S2 и S3 можно объединить.
Параметры
объединенной цепи будут равны:
2,325 МВА,
После
объединения схема примет вид
Расчетное сопротивление цепи синхронных двигателей.
Х*СД
расч. =
По рис.5.5, л.4, с.85 находим кратность токов к.з., посылаемых
синхронными двигателями: для Х*СД расч.= 0,98 и t = ; Кt =
1,3.
Ток к.з., посылаемый синхронными двигателями:
кА.
Ток
к.з. от энергосистемы в точке К1:
кА.
Суммарный
ток к.з. в точке К1:
кА.
Минимальное
сечение ВЛ-6 по условию термической устойчивости:
мм2,
что
меньше выбранного сечения 95 мм2.
Ток
к.з. в точке К2 от энергосистемы:
кА.
Минимальное
сечение кабелей экскаваторов ЭШ-5.45М и ЭШ-20.75:
мм2; мм2.
4.
РАСЧЕТ ТОКОВ ОДНОФАЗНОГО ЗАМЫКАНИЯ НА ЗЕМЛЮ В СЕТИ 6 кВ
Расчет производится с целью выбора и настройки релейной защиты от
однофазных замыканий, а также для определения величины допустимого сопротивления
защитного заземления. Для сети с изолированной нейтралью.
,
где
Uл - линейное напряжение сети, кВ; С -
суммарная емкость на фазу сети 6-10 кВ, мкФ,
,
где
lв и lк - длина соответственно воздушных и кабельных линий
напряжением 6-10 кВ, км ; Ск-удельная емкость на фазу кабельной ЛЭП
напряжением 6-10 кВ, мкФ/км (Таб. 6); nэк - количество экскаваторов,
подключенных к сети напряжением 6-10 кВ.
Для
приближенных расчетов величину тока однофазного замыкания на землю можно
определить по формуле
где
Uл - линейное напряжение, кВ.
5.
ВЫБОР КОММУТАЦИОННОЙ И ЗАЩИТНОЙ АППАРАТУРЫ
Высоковольтные электрические аппараты выбираются по условиям длительного
режима работы и проверяются по условиям коротких замыканий. При этом для всех
аппаратов производится выбор по напряжению; выбор по нагреву при длительных
токах; проверка на электродинамическую стойкость (согласно ПУЭ не проверяются
аппараты и проводники, защищенные плавкими предохранителями с номинальным током
до 60 А); проверка на термическую стойкость (согласно ПУЭ не проверяются
аппараты и проводники, защищенные плавкими предохранителями); выбор по форме
исполнения (для наружной и внутренней установки).
Выбор и проверка выключателей проводятся по следующим данным.
Выбираемая и проверяемая
величина
|
Формула
|
Номинальное напряжение, кВ
|
Uн.а. ³ Uн.у
|
Номинальный длительный ток,
А
|
Iн.а. ³ Iр.у
|
Номинальный ток отключения,
кА
|
Iн.о. ³ Iр.о
|
Номинальная мощность отключения,
МВА
|
Sн.о. ³ Sр.о
|
Допустимый ударный ток
короткого замыкания, кА
|
iн.дин ³ iу.р
|
Ток термической стойкости
за время, tн.т.с, кА
|
|
Примечание: Iр.о - расчетное
значение тока трехфазного короткого замыкания в момент времени tр.о, кА; Sр.о - мощность короткого замыкания; iу.р - расчетный ударный ток; tн.т.с - время, к которому отнесен номинальный ток термической
стойкости Iн.т.с (tн.т.с =5 с и 10 с); tп - приведенное время короткого замыкания, с.
Выбор и проверка предохранителей производится по следующим данным:
Выбираемая и проверяемая
величина
|
Формула
|
Номинальное напряжение Uн.а,
кВ
|
Uн.а. ³ Uн.у
|
Номинальный ток, А
|
Iн.а. ³ Iр.у
|
Номинальный отключаемый ток
Iн.о, кА
|
Iн.о. ³ Iр.о = I’’
|
Номинальная отключаемая
мощность, МВА
|
Sн.о. ³ Sр.о = S’’
|
Примечание: Iр.у - расчетный
ток установки, кА; Uн.у - номинальное
напряжение установки, кВ; Iн.а и
Uн.а - номинальный ток и напряжение
аппарата, кВ.
Определение токов плавких вставок и токов срабатывания максимальных
токовых реле.
Выбор плавких вставок производится в зависимости от характера нагрузки
потребителя. Для осветительных установок плавкую вставку рекомендуется выбирать
по номинальному току вставки
где
Iосв - рабочий ток осветительной установки. А.
Для
асинхронных двигателей с короткозамкнутым ротором плавкую вставку выбирают по
пусковому току
где
Iп - пусковой ток двигателя, А; а - коэффициент,
зависящий от частоты и условий пуска двигателя, а - 1,8 2,5.
Согласно
правилам безопасности уставки тока срабатывания Iу максимальных
расцепителей тока автоматических выключателей и максимальных реле тока
магнитных пускателей определяются по следующим формулам:
При установке аппаратов для защиты магистрали
где
Iп.н -номинальный пусковой ток наиболее мощного
двигателя, А; åIн.раб
- сумма номинальных токов всех остальных приемников, А.
При установке аппаратов для защиты ответвлений, питающих группу
двигателей с короткозамкнутым ротором
При защите ответвления с одним двигателем с короткозамкнутым ротором
При
защите осветительной сети
где Iосв.раб - рабочий ток осветительной
установки, А.
После выбора уставки тока срабатывания максимальных токовых реле
необходимо проверить чувствительность защиты по формуле
При
kч < 1,5 необходимо увеличить ток
путем увеличения сечения линии или (если позволяет
технология работ) уменьшить длину линии.
Выбор
и проверка уставок срабатывания максимальной токовой защиты высоковольтных
ячеек осуществляется по следующим формулам.
Для токовых реле мгновенного действия.
где
Iср.2 - расчетный ток срабатывания реле, А;
Kн - коэффициент
надежности токовой защиты (Kн = 1,2 - 1,4);
Iр max -
максимальный расчетный ток защищаемой линии, А;
Kтт - коэффициент
трансформации трансформаторов тока;
Iср.1 -
первичный ток срабатывания защиты, А;
Iу - ток уставки
реле, А;
-
расчетный ток двухфазного к.з., А;
Kч - коэффициент
чувствительности защиты.
Для токовых реле с ограниченно зависимой выдержкой
Времени
где
Iср.п2 - расчетный ток срабатывания реле, А;
Iр - рабочий ток
защищаемой линии, А;
Kв - коэффициент
возврата реле ( Kв=0,85-для реле РТ-80, Kв= 1- для АФЗ);
Iср.п1, Iср.01
- первичные токи срабатывания защиты соответственно от перегрузки и к.з., А;
K0 - оптимальная
кратность тока отсечки реле (- для
РТ-80,
- для АФЗ
при ступенчатой регулировке кратности тока).
Для токовых реле, шунтируемых сопротивлениями на период пуска
электродвигателей:
а)
при следует принимать Iу=5А;
б)
при Iн.дв.=(0,9-1,0)Iн.кру
допускается принимать Iу=7А;
где Iн.двт, Iн.кру - номинальные токи соответственно электродвигателя и
КРУ, А;
Kш -
коэффициент шунтирования. Kш =
7,5.
Максимальный рабочий ток защищаемой линии определяется по следующим
формулам:
для питающих линий ЦПП и РПП-6, а также для сборных шин этих подстанций
для
двигателей
для
силовых трансформаторов
где
Iн.max, Iпуск.max - соответственно номинальный и пусковой токи наиболее
мощных электроприемников, присоединенных к шинам подстанции или силовому
трансформатору, А;
- сумма
номинальных токов электроприемников, А;
Iпуск -пусковой
ток электродвигателя, А;
Kпуск -
кратность пускового тока;
Iн.вн -
номинальный ток трансформатора на стороне ВН, А;
Коэффициент
чувствительности защиты КРУ определяют по минимальному значению тока двухфазного
к.з. Коэффициент чувствительности должен быть не ниже 2; для защит,
установленных на питающих линиях ЦПП и РПП, а также КРУ для силовых
трансформаторов и ПУПП не ниже 1,5.
Проверку
уставок тока срабатывания реле максимального тока КРУ для трансформаторов и
передвижных подстанций производят по формулам:
для
трансформаторов с одинаковыми схемами соединения первичной и вторичной обмоток
для
трансформаторов с различными схемами соединения обмоток
где
- расчетный ток двухфазного к.з. на стороне вторичной
обмотки (НН) трансформатора , А;
Sн - номинальная
мощность трансформатора, кВА;
U0 - напряжение
холостого хода на стороне НН трансформатора, В;
uк - напряжение
к.з. трансформатора, %;
Расчет
защитного заземления
Общая
сеть заземления в подземных выработках должна создаваться путем непрерывного
электрического соединения между собой всех металлических оболочек и заземляющих
жил кабелей, независимо от величины напряжения, с присоединением их к главным и
местным заземлителям.
Кроме
того, у тяговой подстанции электровозной контактной откатки к общей сети
заземления должны присоединяться токоведущие рельсы, используемые в качестве
обратного провода контактной сети.
Общее
заземляющее устройство карьера должно состоять из центрального контура и
местных заземляющих устройств. Допускается работа передвижных ПП, КТП без
местных заземляющих устройств при наличии дополнительного заземлителя
(аналогично центральному), подключенного к центральному заземляющему устройству
таким образом, чтобы при выходе из строя любого элемента заземляющего
устройства сопротивление заземления в любой точке заземляющей сети не превышало
4 Ом. Длина заземляющих проводников до одного из центральных заземляющих
устройств не должна превышать 2 км. Центральное заземляющее устройство выполняется
в виде общего заземляющего контура у подстанции напряжением 110-35/6-10 кВ или
в виде отдельного заземляющего устройства в карьере. Местные заземляющие
устройства выполняются в виде заземлителей, сооружаемых у передвижных ПП,
КТП-6-10/0,4 кВ и других установок.
Заземляющий
трос прокладывается на опоре ниже проводов линии электропередачи. Расстояние по
вертикали от нижнего провода ЛЭП до троса должно быть не менее 0,8 м.
При
устройстве местного заземления у ПП сооружение дополнительных местных заземлителей
передвижной машины, оборудования и аппаратов, питающихся от этого ПП, не
требуется.
Согласно
Единым правилам безопасности величина сопротивления заземления у наиболее
удаленной электроустановки должна быть не более 4 Ом.
Величина
допустимого сопротивления заземляющего устройства
где
r - удельное максимальное сопротивление земли, Омм.
Величина
допустимого сопротивления заземляющего устройства проверяется по току
однофазного замыкания на землю
В
качестве допустимой величины сопротивления заземляющего устройства следует
принимать наименьшее значение из расчетных по удельному сопротивлению земли и
по току однофазного короткого замыкания на землю, но не более 4 Ом.
Сопротивление
центрального заземлителя
где
Rз.п - сопротивление заземляющих проводников от
центрального заземлителя до наиболее удаленного заземляемого электроприемника,
Ом.
Rм.з -
сопротивление магистрали заземления, Ом; Rз.ж -
сопротивление заземляющей жилы гибкого кабеля от магистрали до
электроустановки, Ом.
Сопротивление
магистрального заземляющего провода, проложенного по опорам воздушных ЛЭП,
где
lм.з - длина магистрали заземления, км; Rом -
удельное активное сопротивление провода, Ом/км.
Сопротивление
заземляющей жилы гибкого кабеля от магистрали до электроустановки
где
lз.ж - длина заземляющей жилы кабеля, км; Rоз.ж
- удельное сопротивление заземляющей жилы кабеля, Ом/км.
Количество
одиночных заземлителей (электродов) центрального заземляющего устройства
где
R - сопротивление растеканию одиночного заземлителя, Ом
(таблица 7); hн -коэффициент использования электродов заземления
(таблица 8).
Пример.
Рассчитать
защитное заземление применительно к схеме электроснабжения участка карьера,
представленной на рис.1.
Исходные
данные:
Удельное сопротивление грунта
r = 1 Ом . см . 104
Длина магистрали заземления от
приключательного пункта экскаватора ЭШ-20.75 до ПКТП-35
l М.З. = 1,6 км
Длина заземляющей жилы кабеля КШВГ-6
экскаватора ЭШ-20.75
l З.Ж .= 0,3 км
Удельное сопротивление заземляющей жилы
RО.З.Ж. = 0,74 Ом/км (для сечения
заземляющей жилы 25 мм2).
Ток однофазного замыкания на землю
(по упрощенной формуле)
Допустимое значение сопротивления заземляющего устройства принимаем
равным Rq = 4 Ом, т.к. 500
Ом . м.
В качестве магистрального заземляющего провода, прокладываемого по опорам
ВЛ, принимаем сталеалюминиевый провод сечением 35 мм2, для которого
RО.М.З.
= 0,91 Ом/км
Сопротивление заземляющего провода
RМ.З.
= 1,6 . 0,91 = 1,46 Ом.
Сопротивление заземляющей жилы гибкого кабеля, питающего экскаватор
ЭШ-20.75 (сечение заземляющей жилы кабеля 25 мм2).
RЗ.Ж.
= 0,3 . 0,74 = 0,22 Ом.
Сопротивление центрального заземляющего устройства, сооружаемого у
подстанции 35/6 кВ
Ом.
Если
на карьере имеются естественные заземлители (обсадные трубы скважин и т.п.),
которые используются при устройстве центрального заземления, величина
сопротивления искусственного заземлителя определяется выражением
, Ом
Ом
Предположим, что в районе расположения подстанции 35/6 имеются
геологоразведочные скважины с обсадными трубами, то используем их для
устройства центрального заземлителя. Учитывая, что сопротивление естественного
заземлителя в данном случае равно 10 Ом, определим сопротивление искусственного
заземлителя
Сопротивление растеканию одного электрода заземления, выполняемого из
круглой стали d = 16 мм, l = 5 м (электрод вертикальный), определяем по таблице 10.
Ом
Количество
одиночных заземлителей центрального заземляющего устройства
ЛИТЕРАТУРА
трансформатор подстанция
электроснабжение ток
1.Ермилов А. А. Основы электроснабжения промышленных предприятий.
М.: Энергоатомиздат, 1983.
. Князевский Б. А., Липкин Б. Ю. Электроснабжение
промышленных предприятий. М.: Высшая школа, 1986.
. Основы электроснабжения: Программа, методические указания к
разделам курса, курсовой, контрольным и лабораторным работам для студентов
специальности 210504 / Санкт - Петербургский горный институт. Сост. Б. Н.
Абрамович, А.В.Гвоздев , П. М. Каменев, Д. Н. Нурбосынов. СПб, 1995.
. Смирнов А. Д., Антипов К.М. Справочная книжка энергетика. -
4-е изд., переработанное и дополненное. М.: Энергоатомиздат, 1984.
. Федоров А. А., Старкова Л. Е. Учебное пособие для курсового
проектирования по электроснабжению промышленных предприятий. М.:
Энергоатомиздат, 1987.
ПРИЛОЖЕНИЕ
Таблица 1
Техническая характеристика передвижных комплектных трансформаторных
подстанций типа ПСКТП-100/6, ПСКТП-250/6 и ПСКТП-400/6 с сухим трансформатором
№, п/п
|
Наименование
|
ПСКТП-100/6
|
ПСКТП-250/6
|
ПСКТП-400/6
|
1.
|
Номинальная мощность, кВА
|
100
|
250
|
400
|
2.
|
Номинальное первичное
напряжение,В
|
6000
|
6000
|
6000
|
3.
|
Номинальное вторичное
напряжение,В
|
400/230
|
400
|
400
|
4.
|
Напряжение короткого
замыкания, %
|
3,7
|
3,5
|
3,5
|
5.
|
Ток холостого хода, %
|
6
|
3,5
|
2,5
|
6.
|
Потери холостого хода, Вт
|
950
|
1800
|
2300
|
7.
|
Потери короткого замыкания,
Вт
|
1270
|
2700
|
3800
|
Таблица 2
Автоматические выключатели ПСКТП
Тип
|
Мощность,
|
Автоматические выключатели
|
|
|
Групповой
|
Фидерные
|
|
|
|
Тип
|
Кол-во
|
Тип
|
Кол-во
|
Тип
|
Кол-во
|
ПСКТП-100
|
100
|
А3722Б
|
А3722Б
|
1
|
контактор КТ 6033
|
1
|
-
|
-
|
ПСКТП-250
|
250
|
А3732Б
|
А3712Б
|
2
|
А3732Б
|
1
|
А3722Б
|
1
|
ПСКТП-400
|
400
|
А3742Б
|
А3722Б
|
2
|
А3742Б
|
1
|
А3732Б
|
1
|
Таблица 3
Допустимые длительные токовые нагрузки на гибкие силовые кабели,
применяемые на карьерах
Сечение токопроводящей
жилы, мм2
|
Токовые нагрузки на кабели,
А*
|
|
КРПТ, КРПС и другие до 600
В
|
КШВГ-6, КШВГМ-6, КШВГ-10 и
т.д.
|
|
|
Открытая прокладка (ПУЭ,
табл.1-3-10)
|
При числе слоев навивки на
барабане
|
|
|
|
|
|
|
|
1
|
2
|
3
|
16
|
105
|
90
|
70
|
55
|
45
|
25
|
135
|
120
|
95
|
75
|
60
|
35
|
165
|
145
|
115
|
90
|
75
|
50
|
200
|
180
|
145
|
115
|
90
|
70
|
250
|
220
|
180
|
140
|
115
|
95
|
300
|
265
|
215
|
170
|
140
|
120
|
340
|
310
|
250
|
200
|
160
|
150
|
-
|
350
|
290
|
225
|
185
|
*Примечание:
Токовые нагрузки относятся к кабелям как с заземляющей жилой, так и без
таковой.
Приведенные нагрузки допускаются при температуре окружающего воздуха
+25оС.
Указанные нагрузки даны для длительно допустимой температуры на жиле
+65оС.
Таблица 4
Расчетные формулы для определения сопротивлений элементов системы
электроснабжения, приведенных к базисным условиям
Элементы системы
электроснабжения
|
Расчетные формулы
|
Примечание
|
Сопротивление энергосистемы к бс=,
где Sкз-мощность
трех-фазного короткого за- мыкания на шинах ГПП, от которой питается
участковая подстанция
|
|
|
Двухобмоточные
трансформаторы
|
*бт =
|
|
Линия электропередачи *бл = оlДля
ВЛ-6-35 кВ
r* бл = Для
КЛ-6(10) кВ
о бл = Для КЛ-35
кВ
Синхронные двигатели *бсD =
Трехобмоточные трансформаторы
Таблица 5
Удельные емкости
На фазу воздушных линий с
высотой подвески проводов 6 м
|
Сечение провода линии, мм2
|
16
|
25
|
35
|
50
|
70
|
95
|
120
|
Удельная емкость на фазу,
10-3 мкФ/км:
|
|
|
|
|
|
|
|
линия с заземляющим
проводом
|
5,04
|
5,15
|
5,21
|
5,3
|
5,41
|
5,48
|
5,57
|
линия без заземляющего
провода
|
4,43
|
4,5
|
4,55
|
4,63
|
4,69
|
4,75
|
4,86
|
На фазу бронированных
трехжильных кабелей с бумажной пропитанной изоляцией
|
Сечение жил кабеля, мм2
|
16
|
25
|
35
|
50
|
70
|
95
|
120
|
180
|
185
|
240
|
Удельная емкость жил, 10-3
мкФ/км:
|
|
|
|
|
|
|
|
|
|
|
6 кВ
|
115
|
140
|
160
|
180
|
210
|
240
|
270
|
315
|
360
|
400
|
10 кВ
|
95
|
110
|
130
|
140
|
160
|
190
|
200
|
240
|
260
|
300
|
35 кВ
|
-
|
-
|
-
|
-
|
145
|
170
|
180
|
210
|
220
|
240
|
Токоведущих жил по
отношению к заземляющему экрану кабеля марки КГЭ, КШВГ
|
Сечение жил кабеля, мм2
|
16
|
25
|
35
|
50
|
70
|
95
|
120
|
150
|
Удельная емкость жилы
кабеля, 10-3 мкФ/км:
|
|
|
|
|
|
|
|
|
6 кВ
|
230
|
290
|
330
|
360
|
430
|
490
|
530
|
590
|
10 кВ
|
230
|
220
|
250
|
280
|
320
|
350
|
570
|
420
|
Таблица 6
Сопротивление растеканию одиночного заземлителя
Схема расположения
заземлителя
|
Тип заземлителя
|
Типовые параметры
заземлителя
|
Сопротивление растеканию,
Ом
|
Примечание
|
Вертикальный Круглая
сталь
d =
12 мм;
l = 5 м
d =
16 мм;
l = 5 м
Угловая сталь
х50х5 мм; l = 2,5 м
х60х5 мм; l = 2,5 мR=0,236rрасч
R=0,227rрасч
R=0,338rрасч
Вертикальный (в скважине) Круглая сталь
d =
12 мм;
l = 20 м
d =
16 мм;
l = 20 м
Полосовая сталь
х4 мм; l = 20 м
х4 мм; l = 20 мR=0,071rрасч
R=0,068rрасч
R=0,069rрасч
Вертикальный (углубленный) Круглая сталь
d =
12 мм;
l = 5 м
d =
16 мм;
l = 5 м
Угловая сталь
х50х5 мм; l = 2,5 м
х60х5 мм; l = 2,5 мR=0,027rрасч
R=0,218rрасч
R=0,318rрасч
R=0,304rрасчl > d
t=0,7+0,5l
Горизонтальный Полосовая сталь
х4 мм; l = 50 м
х4 мм; l
= 50 мR=0,043rрасч
R=0,041rрасчЕсли электрод круглый диаметром d,
то b=2d
|
|
|
|
Примечание: rрасч
принимать согласно ПУЭ,гл.1-7-48. При отсутствии измеренных значений удельного
сопротивления грунта пользоваться табл.25.
Таблица 7
Коэффициенты использования hн заземлителей из труб или уголков, размещенных в ряд без
учета влияния полосы связи
Отношение расстояния между
трубами (уголками) к их длине, a/l
|
Число труб (уголков), n
|
hн
|
1
|
2
|
0,84 - 0,87
|
|
3
|
0,76 - 0,8
|
|
5
|
0,67 - 0,72
|
|
10
|
0,56 - 0,62
|
|
15
|
0,51 - 0,56
|
|
20
|
0,47 - 0,5
|
2
|
2
|
0,90
- 0,92
|
|
3
|
0,85 - 0,88
|
|
5
|
0,79 - 0,83
|
|
10
|
0,72 - 0,77
|
|
15
|
0,66 - 0,73
|
|
20
|
0,65 - 0,70
|
3
|
2
|
0,93
- 0,95
|
|
3
|
0,90 - 0,92
|
|
5
|
0,85 - 0,88
|
|
10
|
0,79 - 0,83
|
|
15
|
0,76 - 0,80
|
|
20
|
0,74 - 0,79
|
