Инженерно-геодезические изыскания

Содержание

Введение

. Краткая характеристика организации

2. Физико-Географическое описание района работ

3. Инженерно-геодезические изыскания

3.1 Создание съемочного обоснования

3.2 Методика работы с геодезическим прибором

3.3 Методика съемки кустовой площадки

3.4 Топографическая съемка масштаба 1:500

3.5 Топографическая съемка масштаба 1:2000

3.6 Камеральные работы

3.7 Вынос углов в натуру

3.8 Контрольные измерения

. Приборы и их технические характеристики

. Используемые во время работ технические средства

. Техника безопасности и охрана окружающей среды

Заключение

Используемая литература

Приложения

Введение

В период с 30 мая по 12 сентября 2014 года Падалка А.А. проходил учебную практику в фирме ЗАО "Тюменьгеопроект".

ЗАО "Тюменьгеопроект" находится в г.Тюмень ул. Минская, д.88, директор Урюпин Константин Сергеевич.

Организация выполняет комплекс инженерных изысканий и топографическую съемку, а так же оформляет землеустроительную документацию

Филиал располагается в ЯНАО г. Ноябрьск, ул. Ленина, 67

Заказчиком объекта который мы выполняли являлась Компания "Лукойл"

Нами выполнялись следующие работы:

создание планово-высотного обоснования GPS приемниками;

тахеометрическая съемка кустовых площадок, коридоров коммуникаций;

создание цифровых моделей местности;

согласование коммуникаций с эксплуатирующими службами.

вынос углов в натуру

контрольные измерения

1. Краткая характеристика организации

ЗАО "Тюменьгеопроект"

Закрытое акционерное общество "Тюменьгеопроект" было создано в 2005 году с целью удовлетворения рыночных потребностей на качественные и выполняемые в сжатые сроки инженерные изыскания, топографо-геодезические и землеустроительные работы.

В настоящее время организация является успешно работающим предприятием, по достоинству занимающим свою нишу на региональном рынке, причиной чему является индивидуальный подход к каждому заказчику и максимум внимания к пожеланиям наших клиентов.

Для выполнения решаемых задач ЗАО "Тюменьгеопроект" имеет производственные помещения, автомобильный транспорт, оборудование, геодезические инструменты и вычислительную технику.

Используя высокие технологии, современное оборудование и лицензионные программные продукты, специалисты фирмы успешно решают весь спектр поставленных задач.

2. Физико-географическое описание района

В административном отношении район работ расположен в близи г. Когалым Ханты-Мансийский Автономный Округ, в вахтовом поселке Повх. Повховское месторождение. Ближайший населенный пункт - г. Когалым. Длина по воздушной линии от района работ до Г. Когалым 80 км.

Территория расположена в зоне северной тайги. Растительный покров представлен в основном хвойными лесами. Деревья практически отсутствуют, либо встречаются в виде редкого леса. Рельеф частично нарушен вследствие строительства объектов нефтегазовой промышленности. Около 50% территории занимают болота, открытые или покрытые угнетенным лесом.

Климат данного района близок к умеренному резко континентальному. Зима очень долгая и суровая, длится до конца мая. Лето короткое и холодное.

· Среднегодовая температура воздуха - −2,5 °C

· Относительная влажность воздуха - 76,5 %

· Средняя скорость ветра - 3,1 м/с

· Минимальная температура воздуха - −62 °C (зафиксирована измерительной аппаратурой на Ватьеганском месторождении нефти в 2009 году)

4. Инжинерно-геодезические изыскания

4.1 Создание съемочного обоснования

Для выполнения работ нашей бригадой первоочередно было создано съемочное обоснования. Этот вид работы мы выполняли в следующем порядке:

.Нам были выданы координаты ближайших к изыскиваемому объекту пунктов триангуляции;

.Для создания съемочного обоснования нашей бригадой были созданы базовые станции (минимум 2 шт.) из материалов пень свежей рубки или железной конструкции (труба);


.Для определения координат базовой станции использовались координаты пунктов государственной геодезической сети (ГГС). Данные пункты находились на определенном удалении от места работ (10-15км) и имели заболоченные с большим количеством речек и озер труднопроходимые места. Для нахождения пунктов мы использовали вездеход АРГО и GPS навигацию. Ориентировочные координаты пунктов нам были известны с точностью в 5 м.


.Бригадир обрабатывал базу в программе Trimble Business Center. Полученные координаты мы использовали для топографической съемки.

.2 Методика работы с геодезическим прибором

Топографическую съемку местности мы выполняли с помощью тахеометра Topcon 3000N и GPS оборудования Trimble R7 с использованием радеомодема Pacific Crest PDL HPB и трассоискателя RD 4000 для поиска подземных коммуникаций.

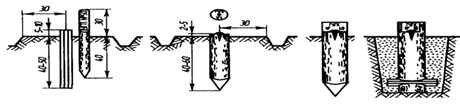

Перед использованием тахеометра мы отстаивали репера на предполагаемом участке работы. Далее выйдя в поле, проделывали следующие работы:

1.          Устанавливают тахеометр над репером: центрируют, нивелируют;


2.
Перед началом съемки необходимо создать (выбрать) файл для хранения результатов съемки;

3.          После вводят информацию о станции измерения двумя способами:

-- ввод данных из внутренней памяти,

- ввод непосредственно с клавиатуры.

Вводятся название станции, код точки, высота тахеометра и координаты.

. Точку наведения (заднюю) можно ввести тремя способами:

- ввод данных из внутренней памяти,

- ввод координат с клавиатуры,

- ввод значения дирекционного угла с клавиатуры.

Вводится название точки ориентирования, код, высота отражателя и координаты. Наводимся на эту точку перекрестием сетки нитей и производим измерения, чтобы установить ориентирное направление, от которого будут откладываться углы при съемке.

При использовании GPS оборудования мы выполняли работы в следующем порядке:

. Устанавливали "Базу" над репером на штатив с радиомодемом Pacific Crest PDL HPB; центрируем, нивелируем

. С помощью контролера запускаем "Базу", предварительно в камеральных условиях создав проект и внеся в него координаты находящихся поблизости данного объекта реперов.

. Проверяем, функционирует ли базовая станция вместе с модемом. В случае неработоспособности каких либо элементов, повторяем процедуру проверив правильно ли вставлены провода в разъемы.

. Запускаем GPS приёмник с ровером. Запускаем съемку RTK и ориентируясь по "карте" в контролере выполняем поставленную задачц.

3.3 Методика съемки кустовой площадки

Для начала съемки проводим рекогносцировку куста (см.Приложение А) и рисовку абриса. Рисовка абриса заключается в нанесении всех постоянных объектов для тахеометрической съемки.

После рекогносцировки куста находим выгодные места для вынесения двух базисных точек съемочного обоснования.

При определении двух мест для реперов. Далее устанавливаем штатив, на штатив антенну GPS - приемника (см. Приложение Б) и производим вынос съемочного обоснования с помощью GPS - приемника статическим методом.

После вынесения съемочного обоснования GPS - приемником получаем координаты двух базисных точек и можем производить съемку тахеометром. Хотя при желании можно производить съемку в условной системе координат, а в камеральной обработке сделать пересчет координат.

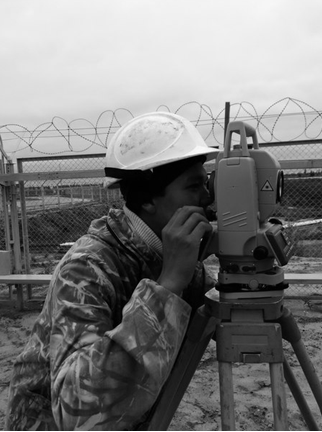

Устанавливаем тахеометр на штатив(см.Приложение В), приводим прибор в рабочее положение (приводим цилиндрический и круглы уровень в ноль пункт), измеряем высоту инструмента - подготавливаем для работы на станции.

Начинаем тахеометрическую съемку с объектов:

центр скважины, делаем измерения первого флянца от земли, отметка земли можно совместить с центром скважины (номер скважины);

нефтепроводы (точки входа-выхода, врезки, смены диаметра, задвижки, заглушки, замер диаметра, углы поворота);

измеряем подземные коммуникации на кустовой площадке и за ее пределами, с применением трубокабеляискателя;

эстакада проводов, опоры (высота эстакады, количество кабелей);

ТП (трансформаторный пункт), измеряем видимые углы ТП, лестницы и отметку пола ТП;

опоры электропередач (центр, высота, номер опоры, количество проводов, провисы);

обволовка, амбары, откосы (низ, верх);

объекты за обволовкой (производим съемку подъездной дороги, контур леса, болото и т.д.);

рельеф.

После съемки с одной точки, либо выносим следующею съемочную точку для до съемки далеко отдаленных, плохо видимых объектов, либо переходим на вторую съемочную точку.

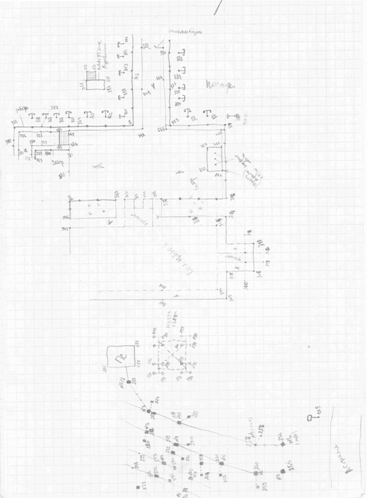

В течении съемки каждый пикет должен быть проставлен на абрисе и так же на абрисе заноситься вся информация по кусту (№ скважины, количество проводов на эстакаде, действующие или не действующие объекты, тип столба и его характеристика и т. д.).

Вся съемка производится по утвержденному техническому заданию у заказчика, согласно инструкции "Топографо-геодезическая съемка масштаба 1: 5000 - 1: 500".

После окончания съемки производим необходимые замеры, обмеры рулеткой для контроля и дополнительной информации.

Все полевые измерения из тахеометра импортируются в компьютер и дальше выполняется камеральная обработка при помощи абриса и данных съемки.

.4 Топографическая съемка масштаба 1:500

Топографическая съемка 1:500 выполняется на площадных объектах (УКПГ, ДКС, ВЖК, ТБО, ВП, кустовых и разведочных площадках).

Топографическая съемка выполняется в соответствии с действующими инструкциями и наставлениями, утвержденными Роскартографией (Инструкция по топографической съемке в масштабах 1:5000-1:500, Условные знаки для топографических планов масштабов 1:5000-1:500). Согласно данной инструкции максимальное расстояние между пикетами 15 м.

Съемка выполняется в соответствии с действующими инструкциями с использованием материалов (схемы, планы и т.п.), имеющихся у заказчика.

На кустовых площадках необходимо закоординировать каждую скважину, определить отметку фланца и высоту от фланца до земли. На планах указывать номер куста и номера всех скважин.

Съемке подлежат все воздушные линии связи, ЛЭП, подземные кабели связи с обязательным координированием всех опор. В месте пересечения воздушных линии связи, ЛЭП с подземными коммуникациями и дорогами определяется высота опор и высота нижнего провода в месте пересечения. Данные измерения выполняются тахеометрами безотражательным методом или угловой засечкой.

Границы съемки, в лесных массивах до границы вырубки, на болотах граница съемки - край отсыпки. При выполнении работ обязательной съемке подлежит все технологическое оборудование. Топографическую съемку М 1: 500 согласовывают с эксплуатирующими службами. Для полевых работ применяются инструменты, прошедшие метрологические поверки. В процессе измерений периодически проводятся рабочие поверки инструмента.Точность в плане топографической съемки взаимного положения близлежащих контуров не должна превышать 0,4 мм в масштабе создаваемого плана. Средняя погрешность топографической съемки рельефа не должны превышать 1,5 от точности в плане.

3.5 Топографическая съемка масштаба 1:2000

Топографическая съемка в масштабе 1: 2000 выполняется по коридорам коммуникаций. Топографическая съемка выполняется в соответствии с действующими инструкциями и наставлениями, утвержденными Роскартографией (Инструкция по топографической съемке в масштабах 1:5000-1:500, Условные знаки для топографических планов масштабов 1:5000-1:500).Согласно данной инструкции максимальное расстояние между пикетами 40 м.

Ширина коридора коммуникаций подлежащая съемке, в лесных массивах до границы вырубки (при расстоянии не больше 20 м), на открытых участках (болотах) - продолжение границы вырубки.

Съемке подлежат все воздушные линии связи, ЛЭП, подземные кабели связи с обязательным координированием всех опор. Кроме этого определяют материал опор и напряжение. Также определяется в месте пересечения воздушных линии связи, ЛЭП с подземными коммуникациями и дорогами: высота опор и высота нижнего провода в месте пересечения.

Топографическую съемку М 1: 2000 согласовывают с эксплуатирующими службами.

Для полевых работ применяются инструменты, прошедшие метрологические поверки. В процессе измерений периодически проводятся рабочие поверки инструмента.

Точность в плане топографической съемки взаимного положения близлежащих контуров не должна превышать 0,4 мм в масштабе создаваемого плана.

Средняя погрешность топографической съемки рельефа не должны превышать 1,5 от точности в плане.

.6 Камеральные работы

По завершении полевых работ, ведутся камеральные работы.

Их можно разделить по этапам:

.GPS-измерения полученные для съемочного обоснования и тахеометрической съемке перебрасываются с GPS-приемников на персональный компьютер при помощи программного комплекса Trimble, подпрограммой Data Transfer, затем обрабатываются в подпрограмме Trimble Business Center;

.Измерения, выполненные на тахеометре, сбрасываются на персональный компьютер, а затем обрабатываются при помощи программы;

.Производят обработку всех полученных данных в программе Credo_DAT;

.Рисовка выполняется в программном комплексе AutoCad и GeoniCS(Приложение Д), в результате чего создается цифровая модель местности и проектируется трассы трубопроводов. Строятся геологические разрезы.

.7 Вынос углов в натуру

Изыскания трасс ВВ и НП (высоконапорный водовод, нефтепровод) выполняются в соответствии с требованиями ВСН-208-89, СНиП 11-02-96. Комплекс работ по выбору трассы с учетом предъявляемых требований называют трассированием. На начальном этапе выполняют камеральное трассирование (см. Приложение Г ) на картах и по материалам специальной аэрофотосъемки. Далее выполняется топосъёмка масштаба 1:2000 - 1:500 на данном участке работ. После чего проектировщики проектируют данную трассу по полученной съемке (если возникает такая необходимость). Полученную таким образом трассу переносят и закрепляют на местности, т. е. выполняют полевое трассирование. После того как сделали камеральные работы мы выносили в натуру трассы трубопроводов. Вынос осуществлялся GPS оборудования Trimble R7 в следующем порядке:

. С компьютера переносили координаты и отметки ближайших реперов и координаты проектируемых трасс в контроллер;

. Устанавливали базу на репер с запуском радеомодема Pacific Crest PDL HPB;

. С помощью ровера находили углы трасс;

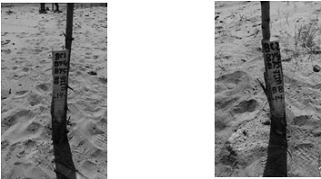

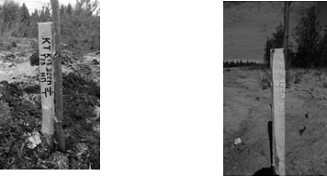

. Забивали столб свежей рубки, обчищали его от коры, подписывали масленой краской, привязывали к нему проволокой вешку с ленточкой, фотографировали;


. Если от угла до угла более 300м ставили створник;


. Делали по 2 выноса от каждого угла (это необходимо для того, чтобы при уничтожении угла поворота можно было его найти);

7. Закрепляли конец и начало трасс.


По завершению закрепления трасс на местности (вынос углов в натуру) делали схемы закрепления. (Приложение Г)

.8 Контрольные измерения

Составленный план проверяют на местности путем сравнения с натурой и проведением контрольных измерений. Расхождения между расстояниями, взятыми с плана и полученными при контрольных промерах, не должны превышать 0,4 мм в масштабе плана.(Приложение Ж)

При получении недопустимых расхождений проверяется правильность положения точек на плане согласно данным абриса, а если ошибка не обнаружена, повторяют измерения в натуре.

Если при контрольных измерения более 50 процентов контрольных пикетов не соответствует плану, то измерения выполняются заново.



4. Приборы и их технические характеристики

В ходе выполнения работ нами применялись следующие приборы:

. GPS - приемник двухчастотный Trimble 5700, Trimble R7.

Trimble 5700

Измерения

24 канала для L1 C/A кода, фазы несущей L1/L2 полного цикла, WAAS/EGNOS

Точность при дифференциальной GPS съемке

СКО в плане 0,25 м + 1 мм/км

СКО по высоте 0,50 м + 1 мм/км

Точность при статической съемке

СКО в плане 5 мм + 0,5 мм/км

СКО по высоте 5 мм + 1 мм/км

Точность при кинематической съемке

СКО в плане 10 мм + 1 мм/км

СКО по высоте 20 мм + 1 мм/км

Питание

вход 10,5 до 28 В пост. тока с защитой от перенапряжения

Потребление энергии

2,5 Вт

Батарея

около 10 часов при постобработке

Зарядное устройство

внутреннее с внешним адаптером питания переменного тока (отсутствует необходимость во внешнем З/У

Рабочая температура

От -40°C до +65°C

Корпус

крепкий и легкий, изолированный, из магниевого сплава

Водонепроницаемость

IP67, погружение на глубину до 1 метра

Вес

1,35 кг

Размеры

14,5 см х 5,1 см х 23,9 см (ШВД)

Антенны Zephyr и Zephyr Geodetic

Параметр

Значение

Размеры

- Zephyr

диаметр 15.2 см, максимальная высота 5.7 см

- Zephyr Geodetic

диаметр 34.3 см, максимальная высота 7.6 см

- Zephyr

0,45 кг

- Zephyr Geodetic

1,0 кг

Диапазон рабочих температур Влагозащищенность

От -40°C до +70°C 100%

Отражатель Trimble Stealth

Для уменьшения многолучевости

Стабильность фазового центра

Не менее 1 мм в плане

Рис. 1. Trimble R7.

Рис. 2. Антенна Zephyr

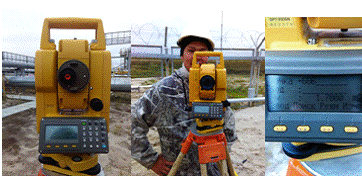

Электронный тахеометр TOPCON GTS 3005

Зрительная труба

·            Длина 150 мм

·            Диаметр объектива 45 мм

·            Увеличение 30x

·            Тип изображения Прямое

·            Угол поля зрения 1°30’

·            Разрешающая способность 2.8"

·            Мин. расстояние фокусирования 1.3 м

Измерение расстояний

·            Диапазон измерений без призмы в пасмурную погоду (Цель: белая стена) от 1.5м до 250м

·            С призмой 3000м

Условия: Легкий туман, видимость около 20 км, умеренно солнечно, легкая рефракция

·            Точность измерений Без призмы от 1 .5м до 25м более 25м +(5мм) СКО

·            С призмой +(Змм ± 2 мм/км)

·            Считывание по ГК 2 стороны

·            Считывание по ВК 1 сторона

·            Точность 6"

Панель экрана

·            Дисплей 2-сторонний

·            Клавиатура 12 функциональных клавиш

Датчик наклона (компенсатор)

·            Датчик двухосевои

·            Тип Жидкостной

·            Диапазон работы ±3'

·            Точность 1"

Другие

·            Размеры 336(В)х184(Ш)х174(Д)мм

Чувствительность уровней

·            Цилиндрический 10'/2мм

·            Круглый 30"/2мм

·            Вес инструмента с батареей 5.1кг

·            Защита от воды и пыли IP66 (с батареей BT-52QA)

·            Диапазон рабочих температур от -20°С до +50°С

Период работы при температуре +20°С (батарея полностью заряжена)

·            Измерение расстояний и углов 4.2 ч

·            Измерение только углов 45 часов

·            Диапазон рабочих температур от -20°С до +50°С

геодезический прибор изыскание съемочный

5. Используемые во время работ техничческие средства

Для установки закрепительных знаков мы использовали Моторный бур Stihl BT 121 43130112104 С


Моторный бур Stihl BT 121 43130112104 С рассчитан на универсальное применение: с его помощью можно бурить скважины. С управлением такого инструмента легко справится один человек. Рамная рукоятка оборудована системой гашения вибрации, что способствует снижению негативного воздействия на суставы оператора при использовании. Для того, чтобы сделать работу с инструментом более безопасной, предусмотрена система торможения QuickStop: при заклинивании бура в земле происходит его мгновенная остановка. Шнеки и удлинители в комплектацию не входят, и покупаются отдельно.

Технические характеристики.

Мощность, Вт

1300


Мощность, л.с.

1.8

Мах диаметр бура, мм

200


Число оборотов, об/мин

190

Max крутящий момент бура, Нм

79


Вес, кг

9.4


Комлектация.

Поставляется без шнека.

6. Техника безопасности и охрана окружающей среды

Работы на объекте выполнять в полном соответствии с требованиями по технике безопасности НТД. Работники, не сдавшие экзамена по технике безопасности, не прошедшие инструктаж к выполнению работы не допускаются. Документ подтверждающий о прохождении ТБ выдают каждому кто прошел инструктаж лично в руки. (Приложение Е)

По прибытии на объект исполнитель работ проводит по объектный инструктаж со всеми работниками своего подразделения и согласовывает места и время проведения работ с владельцами земель и коммуникаций.

В процессе подготовки и проведения топографо-геодезических работ необходимо исключить возможность рубки леса, загрязнения поверхностных и подземных вод, возникновения пожаров, гибели птиц и диких животных.

Заключение

За время прохождения производственной геодезической практики мною были выполнены следующие виды работ:

·   Создание съемочного обоснования

·   Тахеометрическая съемка;

·            Камеральная обработка и создание топографического материала М 1:500, М 1:1000.

·            Полевое трассирование;

Мною были получены навыки работы с прибором GPS-приемником TRIMBLE 5700, R7, Тахеометр Topcon 3100, изучены методики создание съемочного обоснования и исполнительной съемки площадных и линейных объектов.

В процессе обработки полученных данных приобретены навыки работ с программными продуктами CREDO DAT 3.0 и AutoCad . В целом за время прохождение практики мною были получены как теоретические, так и практические знания.

Используемая литература

1.СНиП 10-01-94 "Система нормативных документов в строительстве. Основные положения".

.СНиП 11-01-95 "Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений".

.СНиП 11-02-96 "Инженерные изыскания для строительства. Основные положения".

.СНиП 3.01.03-84 "Геодезические работы в строительстве".

.СНиП 14-01-96 "Основные положения создания и ведения государственного градостроительного кадастра Российской Федерации".

.ГОСТ 21.101-97 "Основные требования к рабочей документации".

.ГОСТ 21.508-93 "Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов".

.ГОСТ 12.0.001-82* "Система стандартов по безопасности труда. Основные положения".

.ГОСТ 12.0.004-90 "Система стандартов по безопасности труда. Организация обучения безопасности труда. Общие положения".

.ГКИНП (ГНТА)-01-006-03 "Основные положения о государственной геодезической сети Российской Федерации". - М.: Роскартография. 2004.

.ГКИНП-17-002-93 "Инструкция о порядке осуществления государственного геодезического надзора в Российской Федерации" (Роскартография. - М., 1993).

.ГКИНП (ОНТА)-02-262-02 "Инструкция по развитию съемочного обоснования и съемке ситуации и рельефа с применением глобальных навигационных спутниковых систем ГЛОНАСС и GPS" (ЦНИИГАиК. - М.: Недра. 2002).



Приложение А


Приложение Б


Приложение В




Приложение Г


Приложение Ж

Похожие работы на - Инженерно-геодезические изыскания



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
