Проектирование изделия в программе 'Базис-конструктор-мебельщик'
Содержание
Введение
1. Технические
характеристики изделия
.1 Свое
изделие-стол
.2 Технические
требования для изготовления данного стола
.3 Технологическая
характеристика изделие
2. Проектирование
изделия в программе «Базис-конструктор-мебельщик»
.1 Создание изделия
.2 Установка крепежа
.3 Наложение облицовки
3. Проектная
документация
3.1 Трехмерная
модель в аксонометрической проекции
.2 Сборочный
чертеж, рабочие чертежи некоторых деталей и спецификация изделия
.3 Карты
раскроя материала и расчёт стоимости заказа
Заключение
Список используемой литературы
Приложение а
Введение
Данная расчетно-графическая работа представляет
собой разработку эскизов мебельного изделия, описание технологической
характеристики, работа в программе «Базис мебельщик» для создания наглядного
чертежа 3D модели.
Необходимо расставить крепеж, выполнить
облицовку кромки, сформировать комплект проектной документации для разработки
конструкции, содержащей в себе
трёхмерную модель в аксонометрической проекции, сборочный чертеж, рабочие чертежи
деталей не правильной формы, спецификации изделия, таблица операций, карта
раскроя материала, расчет стоимости заказа.
Также необходимо показать изделие в интерьере с
применением текстуры и материалов. Описать все этапы процесса построения в
программе с демонстрацией соответствующих рисунков.
Данным изделием в расчетно-графической работе
является стол собственной разработки.
Для создания данного изделия необходимо умение
работы с такими программами как «Базис мебельщик», «Базис шкаф», AutoCAD,
так как в данных программах есть возможность построения чертежа в 3D
формате, показать текстуру материала, создать быстро и просто чертежи с
креплениями, таблицы раскроя, смета и другие необходимые расчетные данные для
создания изделия на производстве, как в единичном,
так и в массовом производстве.
Программа «Базис-Мебельщик»
представляет собой, основной модуль системы БАЗИС. Он предназначен для создания
изделий корпусной мебели любой сложности, с возможностью автоматического
получения полного комплекта чертежей и спецификации. Применение модуля
Базис-Мебельщик позволяет сократить время проектирования и технологической
подготовки производства изделий в 10-15 раз по сравнению с ручной работой при
значительном сокращении количества субъективных ошибок.
мебельный эскиз технологический
программа
1. Технические
характеристики изделия
.1 Свое изделие-стол
Стол - мебельное
<#"787440.files/image001.gif">
Рис 1. Построение
горизонтальной панели

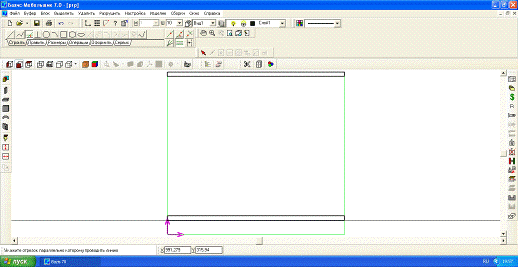

Затем ставим вторую горизонтальную панель, она
будет являться основанием стола. Получаем ее тем же способом что и крышку,
предварительно поставив вспомогательную область, на высоте 70 мм от основания
рамки (рамка показывает границы объекта). Получаем две панели.
Рис 2. -
Крышка и основание
Для получения перегородки ставим вертикальную
панель, ровно по середине рамки, также необходимо задать габарит по высоте. При
помощи кнопки на панели, в виде двух стрелочек направленных в разные, стороны
по вертикали, а для того чтобы ее закрепить точно по центру необходимо, чтобы
была включена авто привязка. При нажатии и удержании кнопки Ctrl
панель встанет в необходимое место, если же панель имеет смещение необходимо
нажать пробел нужное количество, раз не смещая курсор. Устанавливаем как на
рисунке 3.

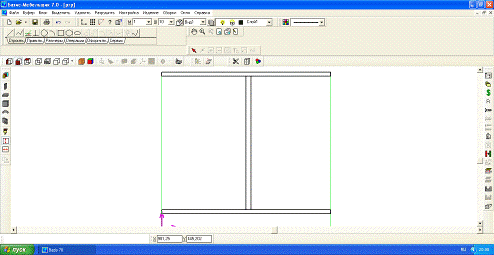

Рис 3 -
Вертикальная панель
Затем делаем редактирование панелей. При помощи
кнопки «R» на панели
инструментов выбираем нужные панели, крышку и дно получаем одинаково. Нажимаем
кнопку выбираем инструмент окружность, задаем радиус 600 с клавиатуры, и
закончить редактирование панели. Получаем вот такую крышку.
Рис 4 - Редактирование
Получим криволинейную форму стойки. Так же
выбираем редактирование панели, саму панель задаем, радиус дуги ставим к
столешнице, затем выделяем и сохраняем как фрагмент в меню файл, и вставляем 3
раза. Необходимо ее зеркально отразить два раза и поставить так чтобы получить
волнообразный контур, завершить редактирование панели.

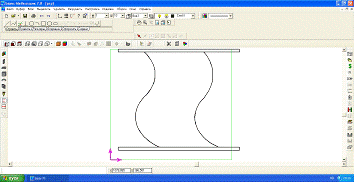

Рис 5.
- Волна

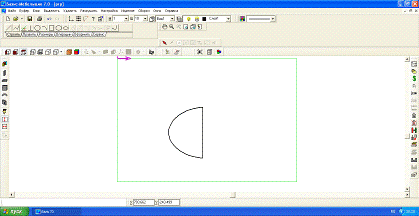

Создадим полочки, они тоже имеют округлую форму,
проводи с одной панелью такую же операцию что и с крышкой, затем продолжаем
редактирование и обрезаем круг до половины, так как полка имеет полукруглую форму.
Рис 6 -
Полка
Затем проводим ту же операцию что и с дугой,
создаем фрагмент и вставляем его, 7 раз. На разном расстоянии и присоединим к
центральной части. Получаем конструкцию данного вида.

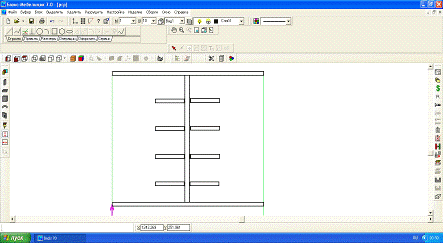

Рис 7 -
Установка полок

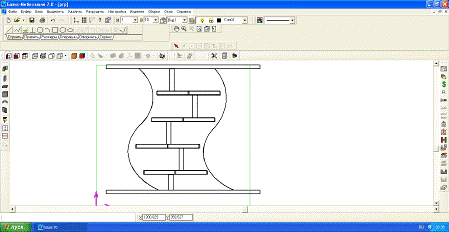

Создаем перегородки. Перегородки получаем тем же
способом как и первый тап создания вертикальной панели для стержня. В данном
случае ограничивать панели будут вертикальные вспомогательные построения и
панели-полки, устанавливаем хаотично как на рисунке 8.
Рис 8 -
Расстановка
перегородок
2.2 Установка
крепежа
Устанавливаем крепление. Полки и столешницу
крепим на уголки, ставим их при помощи кнопки крепеж. В необходимых местах. Для
установки необходимо выбрать панель которую крепим, затем закончить и выбираем
панель к которой крепим, завершить. Результат.

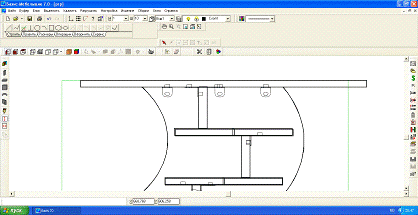

Рис.
9 - Установка уголков
Для большей прочности все перегородки и полки
крепим шкантами.

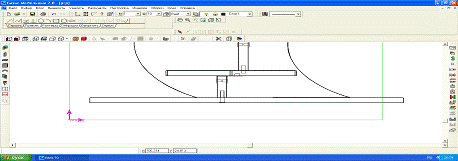

Рис.
10 - Шканты и уголки
Нижнюю панель нужно закрепить более жестко, для
этого необходимо использовать евровинты.
Рис.
11
-
Шкант,
уголок, евровинт
.3 Наложение облицовки
Для более эстетичного вида необходимо
нанести облицовку на кромки всех моделей изделия. На панели инструментов справа
выбираем кнопку облицовывание кромки, делаем настройку обрезать один отрез на
несколько кромок и устанавливаем на панель.

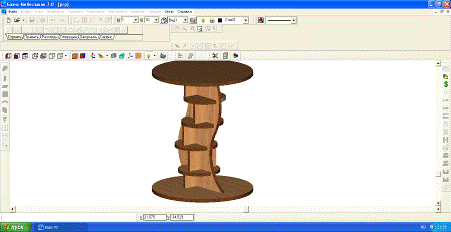

Рис.
12 - Панели с
кромочным материалом

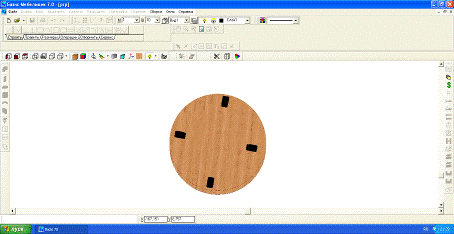

Теперь необходимо установить колесики, выбираем
в меню файл фрагмент колесики и ставим их в четырех местах. Как на рис.
13. При помощи
команды сдвинуть.
Рис.
13. Установка колесиков
3.
Проектная документация
.1 Трехмерная
модель в аксонометрической проекции
Для задания модели в аксонометрической проекции,
необходимо нажать на кнопку визуализация, сделать необходимы настройки света
как на рисунке 14 и переместить
точку в нужное место, она и будет источником света.
Рисунок 14 -
Настройка света
.2 Сборочный чертеж, рабочие чертежи
некоторых деталей и спецификация изделия
Для создания чертежей и спецификации, необходимо
создать библиотеку или сохранить все на отдельных листах при помощи кнопки
«создание чертежей». Настройки должны быть как на рисунке 15.

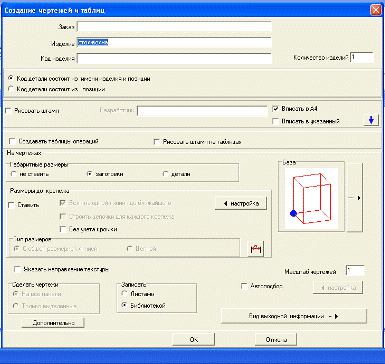

Рисунок 15. Создание чертежей и таблиц
Для того чтобы библиотеку открыть требуется
следующий алгоритм: открываем меню файл, затем находим кнопку открыть
библиотеку чертежей, по выбору, открываем и появляется окно данного типа.
Рисунок 16.
Рисунок 16 - Библиотека
Все чертежи кроме ргр. 000 (Сборка) и ргр,
созданы с уже готовой рамкой, в которую необходимо только вписать свои анные, а
вот приведенные выше листы не имеют рамки. Чтобы ее создать необходимо нажать
кнопку «оформить» и создать настройки, как на рисунке 17.
Рисунок 17 - Формирование основной надписи
Спецификацию можно вывести на печать из
библиотеки она сохронена на отдельном листе. Рисунок 18.

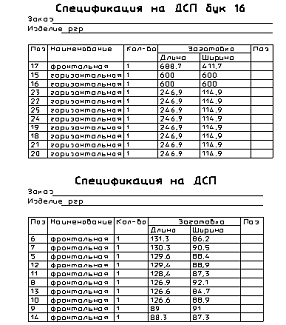

Рисунок 18 -
Спецификация
.3
Карты раскроя материала и расчёт стоимости заказа
Для карты раскроя необходимо нажать кнопку на
панели инструментов с ножницами. Эта кнопка позволяет сделать карту раскроя в
программе «Базис-раскрой», она автоматически переносит данные. Выходит окно
раскроя где можно сделать настройки размера распиливаемой панели как на рисунке
19. После всех настроек кликаем по кнопке «раскроить» и получаем готовый чертеж
и таблицу, рисунок 20.

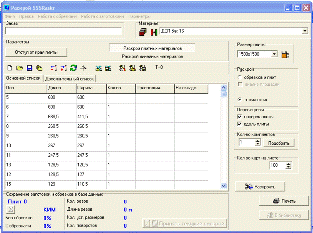

Рисунок 19 - Раскрой

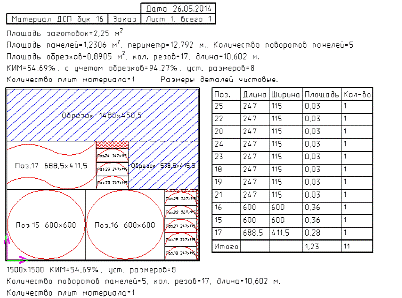

Рисунок 20 - Раскладка
Чтобы получить расчет стоимости необходимо
нажать на кнопку- смета. Она изображена как доллар.
Рисунок 21 -расчет стоимости материалов

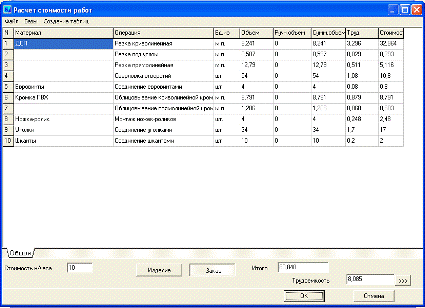

Рисунок 22 - расчет стоимости работ
Рисунок 23 - Расчет времени выполнения

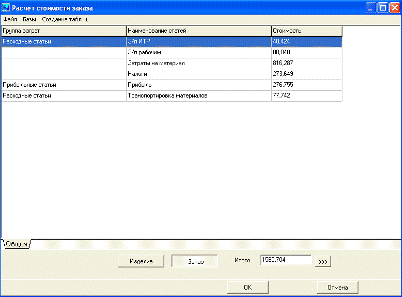

Рисунок 24 - расчет стоимости заказа
Заключение
Программа «Базис-конструктор - мебельщик»
позволяет создать чертежи, сметы, раскрой и расстановку крепежа. Все это очень
облегчает труд человека и ускоряет его работу на производстве. Для этого
необходимо только уметь работать в программе.
Данная программа очень проста и удобна в
использовании. Она имеет простой и понятный интерфейс, на русском язык, что
значительно упрощает работу в отличии от тех программ, которые имеются только
на английском или других каких либо языках.
Но как и у всех программ у Базиса тоже есть свои
недостатки например такие как: расстановка крепежей не возможна на гнутые панели,
ее визуализация не такого высокого качества как например в 3DMAX,
и в 7 версии программы, которая была использована для построения данной
конструкции, нет возможности сделать филёнки на каких-либо деталях.
В ходе данной расчетно-графической работой сложность
возникла лишь при распечатке чертежей и при создании центральной перегородки
так, как она имеет неправильную форму.
Список используемой литературы
1. Leowood [Электронный ресурс]. -
Режим доступа: #"787440.files/image025.gif">

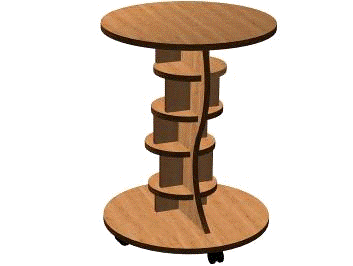

Рисунок 1 - Столик в интерьере

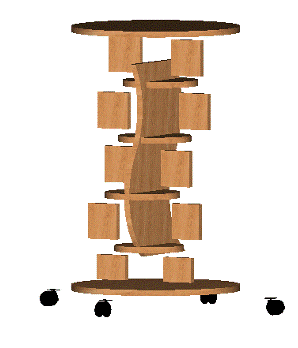

Рисунок 2 - Аксонометрия
