Введение

В настоящее время успешная работа различных предприятий, организаций и коллективов, а также отдельных их сотрудников подразумевает, как правило, разработку и использование информационной системы (ИС). На ИС возлагают задачи сбора, хранения и обработки необходимых данных об организации, ее сотрудниках и т. п.

Современной формой информационных систем являются базы данных.

База данных (БД) - это совокупность взаимосвязанных, хранящихся вместе на внешних носителях памяти компьютера данных, при наличии такой организации и минимальной избыточности, которая допускает их использование оптимальным образом для одного или нескольких приложений; данные запоминаются и используются так, чтобы они были независимы от программ, использующих эти данные, а программы были независимы от способа и структуры хранения данных.

Для работы с такой структурой данных используются специальные средства - Системы управления базами данных (СУБД). В качестве ознакомительной системы в ходе изучения курса «Базы данных» была изучена СУБД Microsoft SQL Server 2008.

Целью данной курсовой работы является систематизация, накопление, закрепление знаний о построении инфологической модели и построение и реализация инфологической модели базы данных «Деканат».

1 Задание на проектирование

Создать реляционную базу данных, в соответствии с индивидуальным вариантом задания, средствами СУБД MS SQL Server 2000. Разработать клиентское исполняемое приложение с удобным пользовательским интерфейсом (сопровождающееся меню и справочной системой) для обеспечения следующих задач:

-    Ввод, анализ введенных пользователем данных, их просмотр, корректировку и удаление;

-       Логики обработки данных;

-    Формирования запросов и отчетов с возможностью вывода результатов на экран монитора или принтер (или экспорт данных в документы MS Office).

2 Разработка структуры БД

.1 Описание предметной области

Создаваемая информационная система предназначена для автоматизации работы деканата высшего учебного заведения.

Деканат - организационный центр по управлению работой факультета <#"785710.files/image001.gif">

Рисунок 3.1 - Свойства таблицы Kafedra

Рисунок 3.2 - Свойства таблицы Gruppa

Рисунок 3.3 - Свойства таблицы Students

Рисунок 3.4 - Свойства таблицы Distcipliny

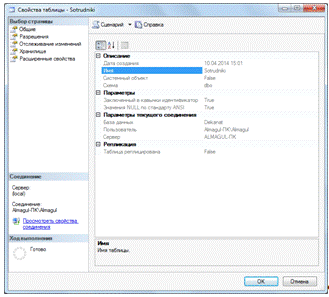

Рисунок 3.5 - Свойства таблицы Sotrudniki

Рисунок 3.6 - Свойства таблицы Raspisanie

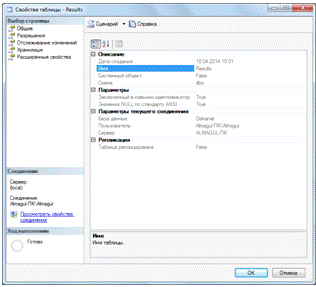

Рисунок 3.7 - Свойства таблицы Results

Рисунок 3.8 - Свойства таблицы Result_otsenka

Рисунок 3.9 - Свойства таблицы Otsenka

Рисунок 3.10 - Свойства таблицы Oplata

.3 Описание связей между таблицами БД и условий целостности данных

Отношение в базе данных на SQL-сервере - это логическая связь между двумя таблицами. При установлении отношения между таблицами, мы информируем SQL-сервер, что первичный ключ одной таблицы связан с внешним ключом другой.

Отношения можно использовать и для того, чтобы накладывать ограничения целостности на вводимые данные. Данные в двух таблицах должны зависеть друг от друга и установив между этими таблицами отношение можно быть уверенными в том, что никакая SQL-команда не сможет нарушить условия этой зависимости. Ссылочная целостность основывается на идея, что есть две таблицы, которые содержат повторяющуюся информацию, и что эти повторяющиеся элементы должны неукоснительно соответствовать друг другу.

Когда созданы отношения (связи) между таблицами, база данных достигла той точки, когда данные в одной таблице начинают зависеть от данных в другой таблице. SQL Server дает возможность увидеть, зависит ли некая таблица от других или нет. Отображение зависимостей можно получить при помощи диаграммы базы данных. Диаграмма базы данных в простейшей форме отображает таблицы (с перечислением атрибутов этих таблиц) и отношения между таблицами. На рисунке 3.11 представлена диаграмма базы данных «Деканат ВУЗа».

Рисунок 3.11 - Диаграммы базы данных "Деканат ВУЗа"

.4 Описание хранимых процедур

Хранимая процедура - это набор операторов T-SQL, который компилируется системой SQL Server в единый «план исполнения». Хранимые процедуры T-SQL аналогичны процедурам в других языках программирования в том смысле, что они допускают входные параметры и возвращают выходные значения в виде параметров или сообщения о состоянии (успешное или неуспешное завершение). Все операторы процедуры обрабатываются при вызове процедуры. Они могут использоваться различными пользователями для согласованного повторяемого выполнения одинаковых задач и даже в различных приложениях.

В курсовом проекте представлены следующие хранимые процедуры:

Хранимая процедура 1 - Из таблицы Студенты выбрать строки по условию: список студентов «I-ой» группы

USE [Dekanat]PROCEDURE proc1fio,kod_gr FROM Studentskod_gr='2'proc1

Хранимая процедура 2 - Вставить три новых строки в таблицу Дисциплины

USE [Dekanat]PROCEDURE proc_2Distcipliny('11','новая строка'),('12','новая строка'),('13','новая строка')proc_2

4 Создание пользовательского интерфейса информационной системы

.1 Пользовательское меню

Информационное приложение - прикладная программная система, ориентированная на сбор, хранение, поиск и обработку информации. Подавляющее большинство информационных приложений работает в режиме диалога с пользователем.

Внешний вид окна подключения к серверу показан на рисунке 4.1.

Рисунок 4.1 - Окно подключения к БД программы "Деканат ВУЗа"

После подключения к серверу появится окно подтверждения, где сообщается о том, подключена база или нет (рис. 4.2)

Рис. 4.2 Окно подтверждения программы «Деканат ВУЗа»

После подключения базы появится главное окно программы «Деканат ВУЗа», представленное на рисунке 4.3.

Рисунок 4.3 - Главное окно программы «Деканат ВУЗа»

Пользовательское меню программы «Деканат ВУЗа» содержит следующие пункты и подпункты:

-       Действия

         Выход

-       Таблицы

         Кафедра

         Группы

         Студенты

         Дисциплины

         Сотрудники

         Расписание

         Результаты

         Результат_оценка

         Оценки

         Оплата

-       Запросы

-       Хранимые процедуры

-       Помощь

         О программе

.2 Формы как средство добавления, удаления, просмотра, изменений данных в БД

В общем случае типовые программные компоненты информационного приложения включают: диалоговый ввод-вывод, логику диалога, прикладную логику обработки данных, логику управления данными, операции манипулирования файлами и/или базами данных.

В режим работы с таблицами базы данных можно войти при помощи пункта Таблицы главного меню программы. На рисунке 4.5 показан внешний вид главного окна приложения в режиме просмотра таблицы Студенты.

Рисунок 4.5 Вид главного окна приложения при выборе таблицы Студенты

Для того, чтобы добавить новую запись в базу, необходимо нажать кнопку Добавить. После этого появляется форма ввода новых данных для таблицы, в которую мы хотим осуществить ввод. Если данные ведены корректно, то запись добавится в базу.

Для удаления записи из базы необходимо нажать кнопку Удалить. Если запись содержит первичный ключ и используется в других таблицах, то программа выдаст сообщение о невозможности ее удаления.

.3 Формирование запросов к базе данных

Для перехода программы в режим запросов, необходимо выбрать пункт Запросы главного меню программы. На рисунке 4.6 показан внешний вид окна Запросы.

Рисунок 4.6 - Входная форма «Запросы» программы «Деканат ВУЗа»

Окно Запросы содержит следующие элементы:

-       набор радиокнопок - служит для выбора запроса

-       главное меню

-       кнопку Выполнить запрос

-       кнопку Назад для возвращения в главное окно программы

-       таблицу для отображения результатов запроса.

Программа содержит следующие запросы:

Запрос 1 - Количество экзаменов запланированных в сессию

SELECT COUNT(*) FROM Raspisanie WHERE priznak='экзамен';

Запрос 2 - Средний балл сессии студентов i-го вида обучения

SELECT AVG(convert(int,name)) FROM OtsenkaJOIN Result_otsenka ON Result_otsenka.kod_ots=Otsenka.kod_otsJOIN Students ON Students.kod_stud=Result_otsenka.kod_stud

WHERE Result_otsenka.kod_ots BETWEEN '1' and '4' and vid_ob='î÷íûé'

Запрос 3 - Список преподавателей, принимавших экзамены i-го числа

SELECT Sotrudniki.kod_sotr,fio,Raspisanie.date FROM SotrudnikiJOIN Kafedra on Kafedra.kod_sotr=Sotrudniki.kod_sotrJOIN Gruppa on Gruppa.kod_kaf=Kafedra.kod_kafJOIN Raspisanie on Raspisanie.kod_gr=Gruppa.kod_gr

WHERE priznak='экзамен' and date='2014-05-05';

Запрос 4 - Список студентов-задолжников по результатам сессии (двойки, н/зач, неявки)

SELECT fio,Otsenka.name FROM StudentsJOIN Result_otsenka on Result_otsenka.kod_stud = Students. kod_studJOIN Otsenka on Otsenka.kod_ots=Result_otsenka.kod_ots

WHERE Otsenka.name in ('2','неявка','не зачет');

Запрос 5 - Список дисциплин, по которым сдавались экзамены и зачеты в названии которых встречается слово «основы»

SELECT Distcipliny.name FROM DistciplinyDistcipliny.name like '%Основы%'

Для того, чтобы сформировать запрос, надо его выбрать, ввести параметры (если есть) и нажать кнопку Выполнить запрос. В таблице отразятся запрошенные данные.

Пример выполнения запроса 3 показан на рисунке 4.7.

Рисунок 4.7 - Результат выполнения запроса 3

Заключение

В ходе реализации курсового проекта выполнены следующие виды работ:

-    разработка структуры базы данных;

-        создание базы данных;

         разработка клиентского приложения, ориентированного на сбор, хранение, поиск и обработку информации.

Разработанная программа содержит все необходимые функции. Тестирование программы выполнено в соответствии с оптимальной стратегией.

Список использованных источников

1.   Гофман В., Хомоненко А. «Delphi- экспресс курс » - СПб БХВ-Петербург, 2005

.     Фаронов В. «Программирование баз данных в Delphi 6» - СПб: Питер, 2002

4.      Культин Н.Б. «Delphi в задачах и примерах». - СПб БХВ-Петербург, 2003

.        Архангельский А. Я. «Программирование в Delphi 7»

.        Шпак Ю. А. «Delphi 7 в примерах»

.        Бобровский С. И. «Delphi 7. Учебный курс»

.        Баженов И. Ю. «Delphi 7. Самоучитель программиста»

.        «Transact - SQL Help». - Microsoft, 2000.

10. Дьюсон Р. SQL Server 2000. Программирование. Пер. с англ. -М.:БИНОМ, 2002, - 812с., ил.
