Микропроцессорные системы

МИНОБР НАУКИ РОССИИ

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ

УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ





Отчет по курсовой работе

по дисциплине

«Микропроцессорные системы»

Вариант 15


Выполнил: студент гр. 9306

Шемякин А.В.

Проверил:Петров Г.А.








Оглавление

1. Структурная схема микроконтроллерной системы управления

2. Схема подключения МК

3. Оценки характеристик разработанной МКС

4. Обработка информации, поступающей с дискретных датчиков

4.1 Реализация с использованием команд условных переходов

4.2 Реализация с использованием команд битовых операций

4.3 Реализация табличным способом

4.4 Результаты оценки времени

5. Обработка информации, поступающей с аналоговых датчиков

6. Управление пуском - остановом электродвигателя

7. Управление технологическим параметром в заданных пределах

8. Обработка запроса прерываний

9. Алгоритм гибкого управления объектом

10. Таблица портов и адресов

11. Временная оценка

12. Исходный текст программы


1. Структурная схема микроконтроллерной системы управления

Рисунок 1. Структурная схема МКС

МКС принимает множество информационных сигналов об объекте управления: цифровых {X} и аналоговых {U} от соответственно цифровых (ДД) и аналоговых датчиков {АД}, вырабатывает множество управляющих сигналов {Y} в соответствии с законом управления и выводит их в исполнительные механизмы (ИМ). Закон управления реализуется микроконтроллером на основе сигналов {X} и {U} от ОУ и информации с пульта управления (ПУ). МК содержит основные модули, обеспечивающие выполнение программ управления объектом, хранение данных, а также периферийные модули для подключения датчиков и исполнительных механизмов.

С помощью ПУ оператор получает возможность управлять работой МКС: запускать и останавливать ее, загружать в контроллер значения некоторых установок (констант), выводить на индикаторы информацию о состоянии объекта и т.п.

С помощью последовательного канала связи (ПсК) МК может передавать обработанную информацию персональному компьютеру (ПК) более высокого уровня по запросу от него.

2. Схема подключения МК

   Рисунок 2. Схема подключения МК

, L2 - датчики уровня воды.

Дн - датчик напряжения

ДД:, X2, X3, X4 - входы с дискретных датчиков.

АД: информация дискретная алгоритм, U2, - входы с аналоговых датчиков., T2, T3 - входы с датчиков температуры

ПУ включает в себя:

. Матрицу кнопок, включающую: числовую шестнадцатеричную панель для ввода К, кнопку Ввод для занесения введенного K в память, кнопки Пуска и Остановки электродвигателя, тумблер Останова.

Схема расположения кнопок:

Рисунок 3. Схема кнопок

В не нажатом состоянии кнопки подтянуты к питанию.

Для ввода К необходимо ввести две тетрады (ввод осуществляется нажатием на соответствующую клавишу, при этом старшая тетрада заменяется на младшую, а выбранное значение заносится в младшую), после чего нажать на клавишу “Ввод”.

При нажатии на “Пуск двиг”, осуществляется запуск электродвигателя, при нажатии на “Ост. двиг” - его остановка.

При переключения тумблера в состояние “Ост.” осуществляется приостановка работы МК. В режиме остановки МК перестает обрабатывать информацию с датчиков, при этом сохраняется возможность ввода К с ПУ, и возможность работы с терминалом. Обратное переключение возвращает систему в нормальный режим работы.

. Кнопку “Сброса”, заведенную на вход Reset МК. При нажатии

на вход Reset подается логическая единица.

. Зуммер.

Внешний сдвиговый регистр:

Используется для вывода необходимого количества управляющих сигналов в условиях нехватки выводов МК.

Вход D регистра используется для передачи бит.

По положительному фронту входа Sh осуществляется сдвиг регистра на один разряд и занесение в младший логического состояния на входе D.

По положительному фронту на входе St состояние разрядов внутри регистра передается на внешние выводы.

Т.к. вывод на сдвиговый регистр занимает довольно длительное время (~50 мкс) к его выходам не заведены сигналы требующие малого времени переключения (так Y2, Y6 подключены к выводам МК, т.к. на них необходимо выдавать импульсы длительностью 20 мкс и 30 мкс соответственно). Состояние регистра отображается в памяти МК, и при изменении состояние сначала изменяется значение в памяти, а затем осуществляется вывод в регистр.

Терминал:

Через терминал можно осуществляться вывод информации о состоянии системы (K; Q; Tmin, Tmax, Tsr; x1, x2, x3, x4; L1, L2), а также ввод новых значений констант (K; Q; Tmin, Tmax).

3. Оценки характеристик разработанной МКС

а) максимального времени реализации одного цикла управления (от пуска системы до окончания однократной реализации заданного алгоритма ). Время реализации определяется симулятором микроконтроллера автоматически при выполнении программы.

б) емкости памяти данных и памяти программ (в байтах), необходимые для реализации разработанных программ, оценивается студентом самостоятельно.

Для реализации разработанной программы необходимо: 26 байт памяти данных + память для стека, и 1867 байт памяти программ.


4. Обработка информации, поступающей с дискретных датчиков

МКС опрашивает двоичные датчики Х1, …, Хn и вычисляет логическую (булеву) функцию Y1= f(Х1, …, Хn) в соответствии с вариантом задания. При единичном значении функции МКС вырабатывает в исполнительный механизм (ИМ) выходной сигнал Y1 = 1 заданной длительности t1. Это означает, что через t1 после выдачи единичного сигнала Y1 необходимо выработать нулевое значение сигнала Y1. Логическую функцию требуется реализовать тремя вариантами и сделать выбор при оформлении проекта в пользу самого экономичного:

с использованием команд условных переходов;

с использованием команд битовых операций;

табличным способом.

Номер  варианта

Функция y1 = f(x1, …, xn)

Время t1, мкс.

15

/x1/x2x3 Ú x4

60


Таблица истинности функции:

X4

X3

X2

X1

Y

0

0

0

0

0

0

0

0

1

0

0

0

1

0

0

0

0

1

1

0

0

1

0

0

1

0

1

0

1

0

0

1

1

0

0

0

1

1

1

0

1

0

0

0

1

1

0

0

1

1

1

0

1

0

1

1

0

1

1

1

1

1

0

0

1

1

1

0

1

1

1

1

1

0

1

1

1

1

1

1

4.1 Реализация с использованием команд условных переходов

Алгоритм реализации:

исунок 4.

Код на ASM:

$mod812

PortX data 20h

PortY data 21h

mov A, PortXTMOD, #00000001BTL0, #11000100BTH0, #00000000

rlc A

jc m_set

rlc A

jnc m_clr

rlc A

jc m_clr

rlc A

jc m_clr

 m_set:

setb PortY.0

jmp m_nextTCON.4

m_clr:

clr PortY.0

 m_next:

end

Рисунок 5.

4.2 Реализация с использованием команд битовых операций

Алгоритм реализации:

Рисунок 6.

Код на ASM:

$mod812

PortX data 20h

PortY data 21hTMOD, #00000001BTL0, #11000100BTH0, #00000000C, PortX.6C, /PortX.4C, /PortX.5C, PortX.7m_clr

 m_set:

setb PortY.0TCON.4

jmp m_next

m_clr:

clr PortY.0_next:

Рисунок 7.

.3 Реализация табличным способом

Алгоритм реализации:

Рисунок 8.

Код на ASM:

$mod812

jmp Start

 PortX data 20h

PortY data 21h

Y_Value:0, 0, 0, 0, 1, 0, 0, 0, 1, 1, 1, 1, 1, 1, 1, 1 R0, #30hA, #00hTMOD, #00000001BTL0, #11000100BTH0, #00000000B, PortX, #0fh, #40h, A@R1, #01h, m_clr

m_set:

setb PortY.0

jmp m_nextTCON.4

m_clr:

clr PortY.0

m_next:

end

Рисунок 9.

.4 Результаты оценки времени

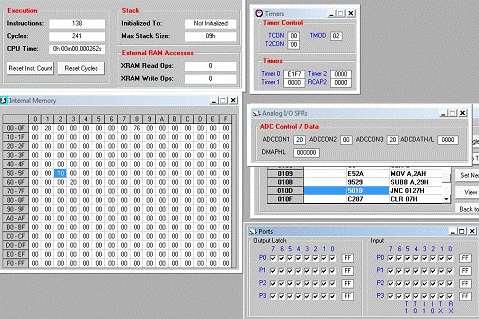

Время измерялось от начала запуска программы до Breakpoint установленного на последней команде.

Способ с использованием команд условных переходов: 321 мкс

Способ с использованием команд битовых операций : 383 мкс

Табличный способ : 334 мкс

Таким образом самый экономичный с точки зрении времени выполнения способ с использованием команд условных переходов.


. Обработка информации, поступающей с аналоговых датчиков

Сигналы с аналоговых датчиков U1 и U2 преобразуются в цифровую форму в АЦП в 8-разрядные коды, представляющие целые числа без знака и поступают на обработку в МП контроллера. Величина K - 8-разрядный код, поступающий в контроллер с клавиатуры пульта управления.

Полученное значение функции Nu = f(Nu1, Nu2, K) сравнивается с константой Q, хранящейся в РПД и в зависимости от результатов сравнения МКС вырабатывает двоичные управляющие воздействия y2 или y3 длительностью t2 или t3 соответственно.

Номер варианта

Функция Nu = f(Nu1, Nu2, K)

Время t2, мкс.

Время t3, мкс.

15

min(Nu1; Nu2+K)

20

140


Алгоритм реализации:

Рисунок 10.

Код на ASM:

$mod812:

movADCCON2, #10h

callAdc_Wait, A; Значение с первого датчика

movADCCON2, #11h

callAdc_Wait, A; Значение со второго датчика

; Реализация функции min (Nu1, Nu2 + K)

clrC, K, A, Nu1_Nu1, R0; Nu2 + K < Nu1_Next_Nu1:CA, Nu1; Nu1 < Nu2 + K

a_Next:

; Сравнение min значения с Q

subbA, Q_Q

; Q < min

; Запуск таймера, #11101100b, #01110100b.4_Exit_Q:

; Q > minY2wait_20us_20us:Start_Exit:

end

Временная оценка: 182мкс

Рисунок 11.

6. Управление пуском - остановом электродвигателя

В МКС необходимо реализовать управление, контроль напряжения силовой сети и выдачу сигнала для включения или выключения двигателя.

Рисунок 12. Схема управления функцией пускателя электропривода

Алгоритм реализации:

Рисунок 13.

Код на ASM:

$mod812_usensor, m_Stop ; Нет питания-> остановка_stop_key_press,m_Stop ; Нажата кнопка остановки-> остановка_start_key_press,m_Exit ; Кнопка пуска отпущена -> состояние

не изменяется

; Запуск двигателя_control

jmpm_Exit

m_Stop:

; Остановка двигателя_control



Рисунок 14.

Временная оценка: 56мкс

7. Управление технологическим параметром в заданных пределах

Необходимо обеспечить поддержание значения параметра, температуры среды в заданных пределах (Тmin - Тmax).

Обработка данных заключается в следующем. Введенные с m датчиков значения параметров (m=3) запоминаются в виде массива в ячейках области ввода памяти данных контроллера. Далее требуется вычислить среднее значение температуры: Tср = ∑Ti/m , где m - количество параметров температур Ti. После определения Tср необходимо ее сравнить с Tmin и Tmax и сформировать на линиях выбранного выходного порта контроллера соответствующие УС, например Y4 и Y5, поступающие в ИМ «Охладитель среды» и «Нагреватель среды» соответственно, подключенные к данным линиям выходного порта.

Алгоритм реализации:

Рисунок 15.

Код на ASM:

$mod812, #12h_Wait(Tm+0), A; Значение температуры с первого датчика

movADCCON2, #13h

callAdc_Wait(Tm+1), A; Значение температуры со второго датчика

movADCCON2, #14h

callAdc_Wait(Tm+2), A; Значение температуры с третьего датчика

; Инициализация регистров используемых в цикле, #03h

movR1, #Tm

movR2, #00h

; Цикл обработки массива из 3 элементов (нахождение среднего арифметического)

t_Loop:, @R1, #03h, R2, A0, t_Loop, A; Занесение полученного значения в память

; Сравнение средней температуры с граничными значениями, Tmin_Low; Температура ниже нормы

clrC

movA, Tsr

subbA, Tmax_Hi; Температура выше нормы; Выключили охладитель; Выключили нагреватель

jmpt_Exit

t_Low:; Выключили охладитель; Включили нагреватель

jmpt_Exit

t_Hi:; Включили охладитель; Выключили нагреватель_Exit:

Рисунок 16.

Временная оценка: 238мкс

. Обработка запроса прерываний

МПС обрабатывает запросы прерывания двух приоритетных уровней.

Запрос на прерывание по сигналу отказа источника питания. Прерывания работы МПС при отказе источника питания имеют высший приоритет. МПС при этом вырабатывает выходной сигнал Y6 установки объекта управления в исходное состояние. Сигнал Y6 представляет собой два прямоугольных импульса длительностью 30 мкс, следующие с интервалом в 30 мкс. После выполнения указанных действий требуется контроллер перевести в ждущий режим. Ждущий режим моделируется бесконечным циклом, выход из которого возможен только при нажатии кнопки “Сброс”, подключенной ко входу Reset МК.

Запрос на прерывание по сигналу аварийного датчика. Прерывания от сигнала аварийного датчика включают на пульте управления аварийную сигнализацию (звуковая 500 Гц) и обеспечивают выдачу в область связи с ПК сигналов дискретных датчиков x1, …, x4, среднего значения Тср (задача 1.5), значения констант K и Q, значение датчиков L1, L2 (см. 1.7). После выполнения указанных действий требуется контроллер перевести в ждущий режим.

Алгоритм реализации:

Прерывание по сигналу отказа источника питания:

. Импульсы длительностью 30 мкс реализуются программным  образом.

. Переход в ждущий режим.

Прерывание по сигналу аварийного датчика:

. Запускается таймер управляющий звуковой сигнализацией

(прерывания таймера более приоритетные чем прерывание по сигналу аварийного датчика).

. Осуществляется передача в последовательный канал связи  информации о состоянии системы.

. Переход в ждущий режим.

Код на ASM:

$mod812_Ext0:

; Прерывание по сигналу отказа источника питания

setb Y6R7, #14_set0:R7, pause_set0Y6R7, #14_clr:R7, pause_clrY6R7, #14_set1:R7, pause_set1Y6Wait_Regim_Timer0:.4_Port_Value_Ext1:H, #0f8hL, #030h,#0f8h,#030h_Wait:, iE1_Wait_Infowait_regim_Timer1:, it1_next0

; 1 насос работает, (PTime1+3), #01h(PTime1+3), A_next0, (PTime1+2), #01h(PTime1+2), A_next0, (PTime1+1), #01h(PTime1+1), A_next0, (PTime1+0), #01h(PTime1+0), A_next0:, it1_next1

; 2 насос работает, (PTime2+3), #01h(PTime2+3), A_next1, (PTime2+2), #01h(PTime2+2), A_next1, (PTime2+1), #01h(PTime2+1), A_next1, (PTime2+0), #01h(PTime2+0), A_next1:_Timer2:, Port_tmp_Port_Value_regim:wait_regim

Рисунок 17.

Временная оценка: 129мкс

9. Алгоритм гибкого управления объектом

Данный алгоритм должен обеспечить закон гибкого управления по состоянию объекта. Требуется разработать алгоритм и программу управления насосной станцией осушительной системы, состоящей из двух насосных агрегатов Р1 и Р2 и двух датчиков контроля уровня воды. Насосы работают по следующему закону управления объектом:

датчик L1 - при L1=0 насосы не включаются, а при L1=1 включается насос, имеющий меньшее количество наработанных часов;

датчик L2 - данный датчик срабатывает при дальнейшем повышении уровня воды, при L2=1 включается второй насос и начинают работать уже оба насоса. При L2=0, т.е. понижении уровня воды, один из насосов выключается и продолжает работать насос с меньшим количеством наработанных часов, т.е. требуется обеспечить подсчет и сравнение времени работы насосов. Когда уровень воды понизится и L1=0, то последний работающий насос также выключается.

Время работы насосов подсчитывается с помощью таймера. Таймер установлен на максимально длительное время. По прерываниИ для работающего насоса на единицу увеличивается наработанное время.

Алгоритм реализации:

Рисунок 18.

Пример кода на ASM:

$mod812, n_Proverka, n_P2

; Насосы отключены, n_State0_Exit_State0:1, n_Exit

; Выбор насоса для включения

movA, (PTime1+3), (PTime2+3), n_select0, (PTime1+2), (PTime2+2), n_select0, (PTime1+1), (PTime2+1), n_select0, (PTime1+0), (PTime2+0), n_select0

n_select0:_onP10; 2 насос отработал меньше -> включение

jmpn_Exit

n_onP10:; 1 насос отработал меньше -> включение

jmpn_Exit_Proverka:, n_P1

; Работают оба насоса

jbL1,n_State1

clrPump1_Exit_State1:

jbL2, n_Exit

; Выбор насоса для отключения

movA, (PTime1+3), (PTime2+3), n_select1, (PTime1+2), (PTime2+2), n_select1, (PTime1+1), (PTime2+1), n_select1, (PTime1+0), (PTime2+0), n_select1

n_select1:_onP11; 1 насос отработал больше -> выключение

jmpn_Exit

jmpn_Exit

n_P1:

; Работает 1 насос

jbL1, n_State2_Exit_State2:, n_Exit_Exit

n_P2:

; Работает 2 насос

jbL1, n_State3_Exit_State3:, n_Exit_Exit_Exit:

Рисунок 19.

Временная оценка: 327мкс

10. Таблица портов и адресов

Порт/адрес

Функция

P0.0

key_line_1

P0.1

key_line_2

P0.2

key_line_3

P0.3

key_line_4

P0.4

X1

P0.5

X2

P0.6

X3

P0.7

X4

P1.0

U1

P1.1

U2

P1.2

T1

P1.3

T2

P1.4

T3

P1.5

L1

P1.6

L2

P1.7

u_motor_sensor

P2.0

key_column_1

P2.1

key_column_2

P2.2

key_column_3

P2.3

key_column_4

P2.4

key_column_5

P2.5

Out_data

P2.6

Out_sh

P2.7

Out_st

P3.0

-

P3.1

-

P3.2

INT0

P3.3

INT1

P3.4

DSR

P3.5

DTR

P3.6

Y6

P3.7

Y2

0x20

key_old

0x21

key_old

0x22

key_old

0x23

key_old

0x24

K_tmp

0x25

Port

0x26

Port_tmp

0x27

Flags

0x30

K

0x31

Q

0x32

Tmin

0x33

Tmax

0x34

Tm (массив)

0x35

Tm

0x36

Tm

0x37

Tsr

0x38

Nu1

0x39

Nu2

0x40

PTime1 - 4 байта

0x44

Ptime2 - 4 байта



11. Временная оценка

Время выполнения отдельных частей кода

Подпрограмма

Время

Подготовка, инициализация

27 мкс

Чтение клавиатуры

45 мкс

Выполнение символа с клавиатуры

8 мкс

Запуск АЦП

41 мкс

Обработка датчиков ДД

18 мкс

Обработка аналоговых датчиков

33 мкс

Управление двигателем

14 мкс

Обработка значений температуры

39 мкс

Всего

225 мкс


. Исходный текст программы

$mod812

;============ Распределение портов ============

; P0.0 - key_line_1

; P0.1 - key_line_2

; P0.2 - key_line_3

; P0.3 - key_line_4_linedataP0

; P0.4 - X1bitP0.4

; P0.5 - X2bitP0.5

; P0.6 - X3bitP0.6

; P0.7 - X4bitP0.7

; P1.0 - U1 (Analog in)

; P1.1 - U2 (Analog in)

; P1.2 - T1 (Analog in)

; P1.3 - T2 (Analog in)

; P1.4 - T3 (Analog in)

; P1.5 - L1bitP1.5

; P1.6 - L2bitP1.6

; P1.7 - u_motor_sensor_usensorbitP1.7

; P2.0 - key_column_1

; P2.1 - key_column_2

; P2.2 - key_column_3

; P2.3 - key_column_4

; P2.4 - key_column_5_portdataP2

; P2.5 - Out_data_databitP2.5

; P2.6 - Out_sh_shbitP2.6

; P2.7 - Out_st_stbitP2.7

; P3.0 -

; P3.1 -

; P3.2 - INT0

; P3.3 - INT1

; P3.4 - DSR.4

; P3.5 - DTR.5

; P3.6 - Y6bitP3.6

; P3.7 - Y2bitP3.7

;======== Распределение адресов памяти ========_olddata20h ; Занимает адреса 20h-23h

M_start_key_pressbit22h.3_stop_key_pressbit22h.4_key_pressbit23h.4_tmpdata24hh_tmpdata26hbitPort_tmp.0bitPort_tmp.1bitPort_tmp.2bitPort_tmp.3_tmp.4bitPort_tmp.5bitPort_tmp.6_controlbit Port_tmp.727h

FBusyPortbitFlags.0

; Технологические константы и переменныеh

Qdata31h

Tmindata32hhh; Массив из 3-х элементов (адреса 34h-36h)

Tsrdata37hdata38hdata39hdata40h; Занимает 4 байта (40h - 43h)data44h; Занимает 4 байта (44h - 47h) Init

;======== Вектора обработка прерываний ========03hint_Ext0

org 0bhint_Timer013hint_Ext11bhint_Timer12bhint_Timer250h

;========== Начальная инициализация ===========:

; Setup stack pointerSP, #0c0h

; Init Pins_line, #0ffh; P0_port, #1fh; P2, #00h,#00h

; Enable Interrupt,#8fh

; Init Ext0, Ext1, #05h

; Init ADC, #44h ;#7ch

; Init Timer, #11h.6

; Init Uart:

============Обработка информации с дискретных датчиков==============

mov A, P0A

jc d_Set

rlc A

jnc d_Clr

rlc A

jc d_Clr

rlc A

jc d_Clr

 d_Set:

setb Y1

 movPort, Port_tmp

callSend_Port_Value, Port_tmp

; Запуск таймера, #11000100B, #00000001B.4

jmp d_Exit

d_Clr:

clrY1

d_Exit:

===============Обработка информации с аналоговых датчиков===============

movADCCON2, #10h

callAdc_Wait, A; Значение с первого датчика

movADCCON2, #11h

callAdc_Wait, A; Значение со второго датчика

; Реализация функции min (Nu1, Nu2 + K)

clrC, K, A, Nu1_Nu1, R0; Nu2 + K < Nu1_Next_Nu1:CA, Nu1; Nu1 < Nu2 + K

a_Next:

; Сравнение min значения с Q

subbA, Q_Q

; Q < min

; Запуск таймера, #11101100b, #01110100b.4_Exit_Q:

; Q > minY2wait_20us_20us:

a_Exit:

=======Управление технологическим параметром в заданных пределах==============

movADCCON2, #12h

callAdc_Wait(Tm+0), A; Значение температуры с первого датчика

movADCCON2, #13h

callAdc_Wait(Tm+1), A; Значение температуры со второго датчика

movADCCON2, #14h

callAdc_Wait(Tm+2), A; Значение температуры с третьего датчика

; Инициализация регистров используемых в цикле, #03h

movR1, #Tm

movR2, #00h

; Цикл обработки массива из 3 элементов (нахождение среднего арифметического)

t_Loop:, @R1, #03h, R2, A0, t_Loop, A; Занесение полученного значения в память

; Сравнение средней температуры с граничными значениями, Tmin_Low; Температура ниже нормы

clrC

movA, Tsr

subbA, Tmax_Hi; Температура выше нормы; Выключили охладитель; Выключили нагреватель

jmpt_Exit

t_Low:; Выключили охладитель; Включили нагреватель

jmpt_Exit

t_Hi:; Включили охладитель; Выключили нагреватель_Exit:

===========Управление пуском - остановом электродвигателя=============== _usensor, m_Stop ; Нет питания-> остановка_stop_key_press,m_Stop ; Нажата кнопка остановки-> остановка_start_key_press,m_Exit ; Кнопка пуска отпущена -> состояние

не изменяется

; Запуск двигателя_control

jmpm_Exit

m_Stop:

; Остановка двигателя_control_Exit:

===============Алгоритм гибкого управления объектом====================

jbPump1, n_Proverka, n_P2

; Насосы отключены, n_State0_Exit_State0:

jnbL1, n_Exit

; Выбор насоса для включения

movA, (PTime1+3), (PTime2+3), n_select0, (PTime1+2), (PTime2+2), n_select0, (PTime1+1), (PTime2+1), n_select0, (PTime1+0), (PTime2+0), n_select0

n_select0:_onP10; 2 насос отработал меньше -> включение

jmpn_Exit

n_onP10:; 1 насос отработал меньше -> включение

jmpn_Exit_Proverka:, n_P1

; Работают оба насоса

jbL1,n_State1

clrPump1_Exit_State1:

jbL2, n_Exit

; Выбор насоса для отключения

movA, (PTime1+3), (PTime2+3), n_select1, (PTime1+2), (PTime2+2), n_select1, (PTime1+1), (PTime2+1), n_select1, (PTime1+0), (PTime2+0), n_select1

n_select1:_onP11; 1 насос отработал больше -> выключение

jmpn_Exit

n_onP11:; 2 насос отработал меньше -> выключение

jmpn_Exit

n_P1:

; Работает 1 насос

jbL1, n_State2_Exit_State2:, n_Exit_Exit

n_P2:

; Работает 2 насос

jbL1, n_State3_Exit_State3:, n_Exit_Exit

n_Exit:

;========================= Отправка порта =========================

movPort, Port_tmp, p_Exit_Port_Value_Exit:

;========================= Цикл остановки =========================

l_wait:

callUart_Process_Process; Опрос/Обработка клавиатурыstop_key_press, l_wait

jmp Main

; Ожидание получения значения с АЦП

Adc_Wait:_Adc:, ADCCON3A_Adc, ADCDATAH, #0fh, A, ADCDATAL, #0f0h, R0

; Отсылка значения порта на сдвиговый регистр

Send_Port_Value:, Port_data, C_sh_sh_data, C_sh_sh_data, C_sh_sh_data, C_sh_sh_data, C_sh_sh_data, C_sh_sh_data, C_sh_sh_data, C_sh_sh_st_st

; Режим ожидания_Regim:Wait_Regim

===================Обработчики прерываний============================

int_Ext0:

; Прерывание по сигналу отказа источника питания

setb Y6R7, #14_set0:R7, pause_set0Y6R7, #14_clr:R7, pause_clrY6R7, #14_set1:R7, pause_set1Y6Wait_Regim_Timer0:.4_Port_Value_Ext1:H, #0f8hL, #030h,#0f8h,#030h_Wait:, iE1_Wait_Infowait_regim_Timer1:, it1_next0

; 1 насос работает, (PTime1+3), #01h(PTime1+3), A_next0, (PTime1+2), #01h(PTime1+2), A_next0, (PTime1+1), #01h(PTime1+1), A_next0, (PTime1+0), #01h(PTime1+0), A_next0:, it1_next1

; 2 насос работает, (PTime2+3), #01h(PTime2+3), A_next1, (PTime2+2), #01h(PTime2+2), A_next1, (PTime2+1), #01h(PTime2+1), A_next1, (PTime2+0), #01h(PTime2+0), A_next1:_Timer2:, Port_tmp_Port_Value

=====================Функция опроса/обработки клавиатуры==================

Key_Process:

mov A, K_tmp

; Опрос/Обработка 1 линии

xrlkey_line, #01h, key_port.0, not_k1(key_old+0).0, not_k1

; Нажата клавиша 1, #0f0h, #01h_k1:.1, not_k2(key_old+0).1, not_k2

; Нажата клавиша 2, #0f0h, #02h_k2:.2, not_k3(key_old+0).2, not_k3

; Нажата клавиша 3, #0f0h, #03h_k3:.3, not_kC(key_old+0).3, not_kC

; Нажата клавиша C, #0f0h, #0ch_kC:.4, not_kD(key_old+0).4, not_kD

; Нажата клавиша D, #0f0h, #0dh_kD:_old+0, B

; Опрос/Обработка 2 линии

xrlkey_line, #03h, key_port.0, not_k4(key_old+1).0, not_k4

; Нажата клавиша 4, #0f0h, #04h_k4:.1, not_k5(key_old+1).1, not_k5

; Нажата клавиша 5, #0f0h, #05h_k5:.2, not_k6(key_old+1).2, not_k6

; Нажата клавиша 6, #0f0h, #06h_k6:.3, not_kE(key_old+1).3, not_kE

; Нажата клавиша E, #0f0h, #0eh_kE:.4, not_kF(key_old+1).4, not_kF

; Нажата клавиша F, #0f0h, #0Fh_kF:_old+1, B

; Опрос/Обработка 3 линии

xrlkey_line, #06h, key_port.0, not_k7(key_old+2).0, not_k7

; Нажата клавиша 7, #0f0h, #07h_k7:.1, not_k8(key_old+2).1, not_k8

; Нажата клавиша 8, #0f0h, #08h_k8:.2, not_k9(key_old+2).2, not_k9

; Нажата клавиша 9, #0f0h, #09h_k9:

movkey_old+2, B

; Опрос/Обработка 4 линии

xrlkey_line, #0ch, key_port.0, not_kA(key_old+3).0, not_kA

; Нажата клавиша A, #0f0h, #0ah_kA:.1, not_k0(key_old+3).1, not_k0

; Нажата клавиша 0, #0f0h, #00h_k0:.2, not_kB(key_old+3).2, not_kB

; Нажата клавиша B, #0f0h, #0bh_kB:.3, not_kI(key_old+3).3, not_kI

; Нажата клавиша I, A_kI:_old+3, B_line, #08hK_tmp, A

end

Похожие работы на - Микропроцессорные системы



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
