Межстанционные протоколы
Введение
В данной работе рассмотрены межстанционные
протоколы H.323 и SIP
для связи абонентов и предоставления услуг по сети интернет. В реферате
затронут такой аспект, как сигнализация для передачи голоса по IP.
Приведена схема работы SIP
- сервера. Показаны различия между H.323
и SIP, их достоинства и
недостатки. Рассказано о сфере применения протоколов H.323
и SIP.
1. Межстанционные
протоколы H.323 и SIP
для связи абонентов и предоставления услуг по сети интернет
"Сети нового поколения",
"конвергенция", "мультимедийные сети" и прочие столь часто
упоминаемые ныне понятия прочно утвердились в фокусе внимания
телекоммуникационной общественности. В этом реферате хотелось бы затронуть
только один из аспектов этой обширной области: сигнализацию для передачи голоса
по IP. Сети нового
поколения основаны на принципе разделения уровней транспорта, управления и
приложений. При этом транспортной технологией может быть АТМ, IP
и т.д. Скоро в телекоммуникационных сетях объем передаваемых данных будет
преобладать над объемом голосового трафика. А для передачи данных наилучшим
образом приспособлена технология IP.
При этом протокол IP
является мультисервисной средой, индифферентной к типу предоставляемого
сервиса. Он выполняет транспортные функции для любых услуг, реализуемых
программными приложениями верхнего уровня сети, в том числе, и для услуг
мультимедиа, не так давно получивших обобщенное название XoIP.
Различие между ТфОП и XoIP
состоит не только в типе передачи с канальной и пакетной коммутацией, но и в
характере управления вызовом, или, другими словами, в том, какая используется
сигнализация. ISDN, ОКС №7 и XoIP
разделяют тракты управления и передачи данных, но делают это по-разному. В ISDN
сигнальная информация Q.931
и речевой трафик передаются по одному физическому каналу. Сеть сигнализации ОКС
№7, используемая в современных сетях связи общего пользования, интеллектуальных
и сотовых сетях PLMN,
полностью отделена от каналов для передачи голоса, однако использует тот же
метод передачи с коммутацией каналов, что и голосовая сеть. В XoIP
тоже разделены маршруты сигнальных сообщений и мультимедийных пакетов, но они
используют единую транспортную структуру - IP
сеть. К тому же, в телефонии применяются различные протоколы для взаимодействия
абонента с сетевыми узлами и сетевых узлов друг с другом. Этого различия не
существует в XoIP, как на
транспортном, так и на сигнальном уровне.
Самое очевидное следствие этого для технологии XoIP
- широкий набор услуг мультимедиа, например, голос, видео, chat,
совместное использование прикладных программ, мультимедийных Web-страниц
и т.д. Еще одним следствием универсальности протокола IP
является возможность совмещать услуги различных провайдеров. Так, например,
один из провайдеров предоставляет услуги голосовой почты, другой - мобильности,
третий - конференцсвязи и т.д. Вообще говоря, подобные услуги существуют уже
сейчас, в наибольшей степени IP-телефония,
но они пока еще носят характер начинания. Исследования рыночных тенденций
показывают, что технологию XoIP
ожидает большое будущее.
В этом реферате будут рассмотрены в сравнении
два наиболее популярных протокола, используемых в технологии XoIP.
Первый - это рекомендация ITU
Н.323, второй - рекомендация IETF
SIP. Прежде всего,
нужно подчеркнуть, что Н.323 опирается, в основном, на протоколы сигнализации,
сходные с теми, что используются для сетей связи с коммутацией каналов, в
частности, на Q.931 и на ранние
рекомендации Н-серии. SIP
базируется на более простых протоколах, аналогичных HTTP.
(Session Initiation
Protocol
RFC 2543) представляет
собой протокол прикладного уровня, разработанный рабочей группой по управлению
многоточечными сеансами мультимедиа-связи (MMUSIC)
в рамках IETF. SIP
рекомендуется в качестве общего протокола инициации одноадресного и
многоадресного вещания. В частности, его предлагают как протокол установления
сеансов IP-телефонной
связи. SIP работает по
схеме клиент-сервер: клиент запрашивает определенный тип сервиса, а сервер
обрабатывает его запрос и обеспечивает предоставление сервиса.
В протоколе SIP
определены два типа сигнальных сообщений - запрос (request)
и ответ (response).
Сообщения имеют текстовый формат и базируются на протоколе НТТР (синтаксис и
семантика определены в RFC
2068). В запросе указываются процедуры, вызываемые для выполнения требуемых
операций, а в ответе результаты их выполнения. SIP
определяет шесть процедур:
• INVITE
(приглашение к сеансу связи).
• BYE (завершение
соединения).
• OPTIONS
(используется для передачи информации о возможных характеристиках сеанса связи,
и не применяется в процедуре установления соединения).
• ACK
(используется для подтверждения получения сообщения или для положительного
ответа на команду INVITE).
• CANCEL (прекращает поиск
пользователя).
• REGISTER
(передает информацию о местоположении пользователя).
В общих чертах, схема применения SIP
для установления двунаправленного сеанса связи такова: в составе сообщения INVITE
вызывающий пользователь передает вызываемому характеристики инициируемой
мультимедиа-сессии, а тот в ответном сообщении АСК отмечает те из них, которые
может поддержать. Для подтверждения возможности приема конкретного формата
мультимедийной информации вызываемому пользователю нужно указать отличный от
нуля номер протокольного порта. SIP
обеспечивает определение адреса пользователя и установление соединения с ним.
Для описания канала мультимедийной связи, реализации функций защиты,
аутентификации и т. д. он использует другие протоколы.
В частности, очень важен протокол SDP
(RFC 2327), который
описывает параметры соединения. В сигнальные сообщения SDP
входят следующие сведения:
• период времени, в течение которого
сеанс активен;
• среда передачи данных сеанса: тип
мультимедиа (видео, аудио и т. д.); его формат, используемый транспортный
протокол (RTP/UDP/IP,
H.320 и т. д.) и
номер порта;
• информация для приема потока (адреса,
порты, форматы и т. д.);
• данные о необходимой полосе
пропускания;
SDP
используется исключительно для текстового описания сеанса и не имеет ни
транспортных механизмов, ни средств согласования требуемых для сеанса
параметров. Сообщения SDP
передаются в составе некоторых сообщений SIP,
например INVITE, ACK
и OPTION.
Последний адрес обозначает обычный номер ТфОП,
доступный через данный шлюз. Например, ссылка на web-странице
"sip://i.smith@company.com"
будет работать как ссылка mailto,
только для голосового соединения. Как и адреса электронной почты, адреса SIP
привязаны не к какому-либо конкретному хосту, а к некоторому домену.

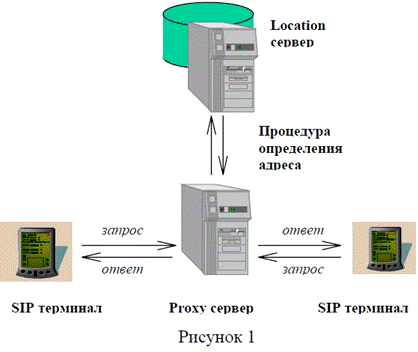

SIP-сервер работает в режиме proxy сервера или в
режиме переадресации. В первом случае,
получив запрос на соединение, например, с адреса i.smith@company.com,
сервер
определяет его IP адрес и происходит соединение (Рисунок 1). В случае если
данный
сервер не может обработать адрес, он сообщает владельцу запроса адрес
следующего SIP сервера, то есть включается режим переадресации. Протокол SIP
разрешает обращение к нескольким серверам. В результате разветвленного поиска и
сложной процедуры установления соответствия имени и IP-адреса может получиться
набор результатов. Например, поиск адреса i.smith@company.com может привести
как к мистеру И. Смиту, так к его жене, автоответчику, мобильному номеру,
адресу электронной почты и т.д. При этом будет предоставлена дополнительная
информация о том, мобильный это терминал или фиксированный, домашний номер или
рабочий и т.д. После этого открывается канал связи, и обмен мультимедийными
пакетами осуществляется на базе RTP
(Real Time
Transport
Protocol), или сходного
протокола.
Н.323 представляет собой так называемую
зонтичную рекомендацию, состоящую из нескольких протоколов, используемых для
различных целей и работающих совместно.
Первоначально Н.323 разрабатывался для
мультимедийных коммуникаций в локальных сетях LAN
без гарантии качества (QoS),
но, в последствии, был доработан для удовлетворения более жестких требований IP-телефонии.
Н.323 в основном базируется на мультимедийных
протоколах ITU. В частности, он включает в себя рекомендацию Н.225.0,
используемую для регистрации терминалов и установления соединения, рекомендацию
Н.245 для контроля сессии, Н.332 для многоточечных конференций, Н.235 для
обеспечения безопасности, Н.246 для взаимодействия с сетями коммутации каналов

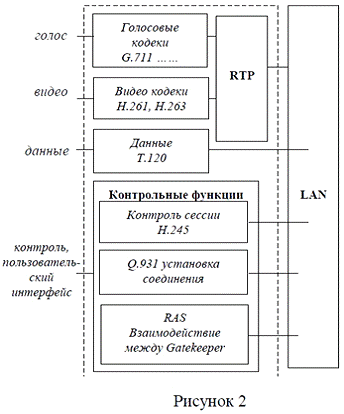

и т.д. На рисунке 2 упомянуты основные из них. Все это многообразие необходимо
только для установления соединения и выполнения контрольных функций. Сами
мультимедийные пакеты, как и в SIP, инкапсулируются в RTP и отправляются по
адресу назначения. Таким образом, обеспечением качества сервиса (QoS)
занимается транспортный протокол RTP, представляющий собой независимую от Н.323
спецификацию.
Н.323 - достаточно сложная рекомендация. Ее основной
вариант занимает 736 страниц, в то время как SIP
со всеми дополнениями умещается на 128 страницах. Н.323 определяет сотни
параметров, а SIP описывает
только 37 заголовков с небольшим количеством значений. Н.323 представляет
сообщения в форме двоичного кода. SIP,
как уже было сказано, использует текстовый формат, что существенным образом
облегчает производство и отладку программ. Например, создание полноценного SIP
клиента с графическим интерфейсом требует месяца работы двух человек, что
переводит задачу разработки приложений в область утилитарного программирования.
Сложность Н.323 заключается еще и в том, что для
предоставления услуг необходимо совместное использование компонентов различных
протоколов и между ними нет четкой границы. Например, переадресация вызова
требует использования частей протоколов Н.450, Н.225.0 и Н.245. SIP
передает только один запрос, который содержит всю необходимую информацию
Помимо этого, Н.323 предлагает несколько
способов реализации одной и той же функции. Например, существуют три различных
способа совместного использования Н.245 и Н.225.0. В первоначальной версии
Н.323v1 для каждого
протокола устанавливались отдельные соединения. Сначала организуется канал
Н.225.0, в рамках которого связываются два gatekeeper’а
и определяются параметры для установления соединения сигнализации. Далее
происходит обмен по упрощенному варианту ISDN
протокола Q.931, позволяющему
установить телефонное соединение. Затем открывается канал для Н.245,
необходимый для контроля параметров мультимедийной сессии (ширина канала, тип
кодека и т.д.). И только после этого устанавливается канал передачи собственно
мультимедийных пакетов. Это требует длительных переговоров между элементами
сети, и вся процедура занимает много времени.
Второй способ совместного использования Н.245 и
Н.225.0 отличается от первого только тем, что Н.245 туннелируется через
Н.225.0.
Третий вариант предлагается в новой версии
протокола Н.323v2 в виде
процедуры FastStart,
которая объединяет Q.931 и
Н.245, т.е. в первоначальный запрос на соединение включены параметры будущей
сессии.
Хотя FastStart
более эффективен, Н.323 позволяет использование любой из трех процедур, к
поддержке которых должны быть готовы firewall,
gatekeeper и gateway,
что еще более усложняет и без того непростую задачу.
Установление соединения в рамках протокола SIP
требует только посылки сообщения INVITE
и получения ответа. лучше масштабируется в том смысле, что может поддерживать
существенно больше одновременных процедур установления соединения, чем gatekeeper.
В рамках Н.323, gatekeeper
контролирует ход сессии в режиме реального времени и должен поддерживать канал
сигнализации. SIP
задействован только на стадии установления соединения, а во время передачи
пользовательской информации не используется. К тому же, сигнализация SIP
более простая.
Набор услуг, предоставляемый обоими протоколами,
примерно одинаков. При этом их трудно сравнивать, т.к. оба они постоянно
изменяются. Н.323 предоставляет эффективный контроль не только в смысле
идентификации пользователя и биллинга, но и в отношении архитектуры сети и
использования сетевых ресурсов. SIP
к этому приспособлен не так хорошо. межстанционный
протокол интернет сервер
Необходимо отметить, что SIP
обладает широким спектром возможностей для поддержки мобильности абонента. Простота
регистрации и эффективная процедура поиска клиента делает мобильность сильной
стороной SIP.
Протокол Н.323 фундаментален и стремится описать
все возможные случаи и ситуации, возникающие при передаче данных, голоса и
видео через IP-сети, что
теоретически должно обеспечить взаимодействие различных сетевых элементов. С
другой стороны, SIP
значительно проще, но представляет собой скорее рамочную спецификацию, в
деталях полагающуюся на другие протоколы.
Существует мнение, что, несмотря на существенные
различия между протоколами, внедрение SIP
и H.323 в одинаковой
степени дорого и трудоемко. По всей видимости, выбор протокола должен
определяться исходя из задач, стоящих перед конкретной телекоммуникационной
сетью. Н.323 более подходит для корпоративных, полностью контролируемых сетей,
которые сравнительно легко планировать, и где один оператор может разрешить все
возникающие конфликты, например, написать необходимые инструкции для
минимизации времени установки соединения. SIP
предназначен скорее для мало контролируемых сетей, примером которых может
служить Интернет с его нефиксированной топологией и непостоянным количеством и
типом терминалов. В этих условиях SIP
значительно удобней хотя бы в смысле простоты регистрации, мобильности
терминалов и времени установления соединения. Таким образом, не совсем
правильно рассматривать SIP
и Н.323 как конкурирующие протоколы. Скорее они предназначены для разных
сегментов рынка. Надо отметить, что сейчас активно обсуждаются возможности их
взаимодействия.
В настоящее время сети мобильной связи
стремительно развиваются в направлении мобильного Интернета, передачи данных и
мобильных мультимедийных терминалов, то есть всего того, что принято обозначать
как 3G - мобильные
коммуникации Третьего поколения. И многие уверены, что в этом процессе
протоколу SIP уготована
важная роль.
Заключение
Набор услуг, предоставляемый обоими протоколами,
примерно одинаков. При этом их трудно сравнивать, т.к. оба они постоянно
изменяются. Н.323 предоставляет эффективный контроль не только в смысле
идентификации пользователя и биллинга, но и в отношении архитектуры сети и использования
сетевых ресурсов. SIP
обладает широким спектром возможностей для поддержки мобильности абонента.
Простота регистрации и эффективная процедура поиска клиента делает мобильность
сильной стороной SIP.
Список литературы
. Бьярне Мюнх, Светлана Скворцова,
"Сигнализация в сетях IP-телефонии"
/ "Сети и системы связи", Октябрь №13,Ноябрь №14, 1999.
. Henning Schulzrinne, Jonathan
Rosenberg, "A Comparison of SIP and H.323 for Internet Telephony" /
Network and Operating System Support for Digital Audio and Video (NOSSDAV),
Cambridge, England, July 1998
3. Kundan Singh, Henning
Schulzrinne, "Interworking between SIP/SDP and H.323" / Columbia
University, May, 2000.
4. Henning Schulzrinne, Jonathan
Rosenberg, "Signaling for Internet Telephony"/ January, 1998.
5. Internet Engineering Task Force,
"SIP: Session Initiation Protocol. Internet-Draft" / MMUSIC WG,
Columbia University, May 2000 Expires: November 2000.
. International Telecommunication
Union, "Packet based multimedia communication systems", Recommendation
H.323 / Telecommunication Standardization Sector of ITU, Geneva,
Switzerland, Feb., 1998.
