Реферат

Для детали колпак разработаны схемы и маршрут сборки. Выбраны детали-представители, определены расчетами Кз.о условия серийности. Выбрана оптимальная заготовка и маршрут обработки детали. Рассчитаны припуски, режимы резания, и технические нормы времени на операции механической обработки. Выполнено технико-экономическое обоснование токарной операции с ЧПУ. Конструкторские разработки проекта сопровождаются проверочными и проектировочными расчетами.

Разработаны средства по охране труда и окружающей среды.

СБОРКА, ТЕХНОЛОГИЯ, ТЕХНОЛОГИЧНОСТЬ, ПРИПУСК ОПЕРАЦИОННЫЙ РАЗМЕР, НОРМИРОВАНИЕ, БАЗИРОВАНИЕ.

Характеристика

На студентку Донбасской государственной машиностроительной академии, обучающейся на 5-ом курсе по специальности «Технология машиностроения» Верещагину Н.Д.

Верещагина Н.Д. проходила практику на ПАО НКМЗ в механосборочном цехе №9 с 25.03.2013г. по 14.04.2013г.

За период прохождения практики Верещагина Н.Д. ознакомилась с организационной структурой ПАО НКМЗ, со структурой управления и компоновкой механосборочного цеха №9, изучила основные функции подразделений цеха, ознакомилась с составом основного технологического и транспортного оборудования, общецеховым транспортом, номенклатурой выпускаемых изделий и требованиями к качеству выпускаемой продукции.

Проявила самостоятельность в анализе и оценке технологических процессов обработки выпускаемых в цехе деталей, изучила конструкцию детали, способ получения заготовки, применяемое оборудование, инструмент и оснастку.

Уделила особое внимание использованию высокопроизводительной техники (станков с ЧПУ) в цехе.

Рабочую программу практики выполнила в полном объеме.

Нарушений трудовой дисциплины не было.

Заслуживает оценки по практике - «отлично».

ВВЕДЕНИЕ

Машиностроение, поставляющее новую технику всем отраслям народного хозяйства, определяет технический процесс всей страны и оказывает решающее влияние на создание материальной базы для общества.

Основной задачей совершенствования машиностроительного производства в условиях конкурентоспособности новой техники и технологии является повышение эффективности изготовления машиностроительной продукции.

В решении этой задачи значительное место отводится технологии машиностроения. Эта наука непосредственно связана с разработкой и внедрением новых прогрессивных технологических заготовок деталей машин, их обработки, сборки машин и механизмов.

Технология машиностроения как наука прошла в своем развитии через несколько этапов. Отличительной чертой современного этапа является использование достижений фундаментальной и общеинженерных наук для решения теоретических проблем и практических задач. Распространяется применение вычислительной техники при проектировании технологических процессов и математическое моделирование процессов механической обработки. Осуществляется автоматизация программирования обработки на широко распространяющихся станках с ЧПУ.

1. Организация производства в базовом цехе

Базовым цехом является механосборочный цех №9, который входит в состав производства металлургического оборудования. Цех специализируется по выпуску прокатного оборудования (универсальные и вертикальные клети, моталки, сталеплавильное оборудование, миксера емкостью 600 т , 1300 т, 2500 т и другое оборудование).

В цехе установлено 63 единицы металлорежущего оборудования, цех №9 относится к группе индивидуального оборудования.

Общая площадь цеха 23979 м2, здание состоит из 4 продольных пролётов и бытовых пристроек с каждой стороны. Цех имеет 3 пролета механообработки и 1 участок сборки.

На первом пролете механообработки обрабатываются мелкие детали тел вращения, валы небольшого диаметра, втулки. На втором пролете механообработки обрабатываются крупные валы, шестерни, втулки, тела вращения. На пролете находятся 13 крупных современных станка. На третьем пролете механообработки обрабатываются корпусные детали до 5 т. На четвертом пролете расположены сборочные стенды.

Структурная схема механосборочного цеха № 9 ПАО НКМЗ представлена на рисунке 3..

Для сборки и обработки информации и подготовки решений, необходимо линейному персоналу для эффективного управления, в структуре управления цеха предусмотрены следующие основные функциональные службы и отдельные исполнители: БПП, ПЭБ, служба механика, хозяйственно-бытовая служба и секретарь-машинистка.

Бюро по подготовке производства цеха решает следующие основные задачи:

планирование и подготовку производства;

регулирование хода, учет и отчетность.

распределяют планируемую трудоемкость изготавливаемой продукции по видам обработки по производственным участкам;

разрабатывает технологические карты и прочую технологическую документацию, необходимую для цеха;

организует своевременное обеспечение производственных участков технологической документацией и осуществляют контроль за ее сохранность;

контролируют соблюдение технологической дисциплины в цехе и внедряют передовые технологические процессы, методы и приемы труда в производстве.

Планово-экономическое бюро в цехе реализует функцию технико-экономического планирования и решает следующие основные задачи:

 технико-экономическое планирование и учет показателей работы;

 анализ результатов производственно-хозяйственной деятельности и оформление документов по статистической отчетности;

 организация труда и зарплаты.

Служба механика решает следующие основные задачи:

 обеспечение безаварийной работы оборудования;

 организация ремонтных работ и внедрение технологической и материальной документации.

Производственные участки

своевременное изготовление деталей; сборка согласно документации;

внедрение прогрессивных техпроцессов, мероприятий, передовых методов труда;

обеспечивают высокое качество продукции в соответствии с нормативами.

Хозяйственное обслуживание выполняет следующие функции:

 содержание в чистоте и порядке производственных площадей цеха, служебных помещений и территорий, закрепленных за цехом;

контроль за содержанием площадей и организация ремонтных работ;

организация выдачи спецодежды, обуви, предохранительных приспособлений, спецпитания.

Структурная схема механосборочного цеха №9 ПАО НКМЗ представлена на рисунке 3. Согласно данной схеме управления производственно-хозяйственной службой механосборочного цеха осуществляет начальник цеха с помощью линейного персонала, функциональных цеховых служб и отдельных исполнителей. Из схемы управления цехом видно, что начальник цеха осуществляет непосредственное руководство службой механика, цеховой бухгалтерией, отдельными исполнителями. Анализируя организационную структуру управления цехом, необходимо отметить, что имеет место отклонения от типовых структур, так, механик цеха подчинен непосредственно начальнику цеха, а по типовым структурам должен подчинятся зам начальника цеха по подготовке производства. Участок промежуточной сборки подчиняется фактически заму начальника цеха по производству, что не допускается по типовым структурам.

Для сборки и обработки информации и подготовки решений, необходимо линейному персоналу для эффективного управления, в структуре управления цеха предусмотрены следующие основные функциональные службы и отдельные исполнители: ПДБ, технологические бюро, ПЭБ, цеховая бухгалтерия, хозяйственно-бытовая служба и секретарь-машинистка.

Планово-диспетчерское бюро цеха решает следующие основные задачи: -планирование и подготовку производства;

-регулирование хода, учет и отчетность.

Технологическое бюро решают следующие основные задачи:

распределяют планируемую трудоемкость изготавливаемой продукции по видам обработки по производственным участкам;

разрабатывает технологические карты и прочую технологическую документацию, необходимую для цеха;

организует своевременное обеспечение производственных участков технологической документацией и осуществляют контроль за ее сохранность;

контролируют соблюдение технологической дисциплины в цехе и внедряют передовые технологические процессы, методы и приемы труда в производстве.

Функции технологической подготовки реализует также ИХО цеха, которое возглавляет старший мастер.

Планово-экономическое бюро в цехе реализует функцию технико-экономического планирования и решает следующие основные задачи:

технико-экономическое планирование и учет показателей работы;

анализ результатов производственно-хозяйственной деятельности и оформление документов по статистической отчетности;

организация труда и зарплаты.

Хозяйственное обслуживание выполняет следующие функции:

содержание в чистоте и порядке производственных площадей цеха, служебных помещений и территорий, закрепленных за цехом;

контроль за содержанием площадей и организация ремонтных работ;

организация выдачи спецодежды, обуви, предохранительных приспособлений, спецпитания.

Структурная схема механосборочного цеха №9 ПАО НКМЗ представлена на рисунке 3. Согласно данной схеме управления производственно-хозяйственной службой механосборочного цеха осуществляет начальник цеха с помощью линейного персонала, функциональных цеховых служб и отдельных исполнителей. Из схемы управления цехом видно, что начальник цеха осуществляет непосредственное руководство службой механика, цеховой бухгалтерией, отдельными исполнителями. Анализируя организационную структуру управления цехом, необходимо отметить, что имеет место отклонения от типовых структур, так, механик цеха подчинен непосредственно начальнику цеха, а по типовым структурам должен подчинятся зам начальника цеха по подготовке производства. Участок промежуточной сборки подчиняется фактически заму начальника цеха по производству, что не допускается по типовым структурам.

Для сборки и обработки информации и подготовки решений, необходимо линейному персоналу для эффективного управления, в структуре управления цеха предусмотрены следующие основные функциональные службы и отдельные исполнители: ПДБ, технологические бюро, ПЭБ, цеховая бухгалтерия, хозяйственно-бытовая служба и секретарь-машинистка.

Планово-диспетчерское бюро цеха решает следующие основные задачи:

планирование и подготовку производства;

регулирование хода, учет и отчетность.

Технологическое бюро решают следующие основные задачи:

распределяют планируемую трудоемкость изготавливаемой продукции по видам обработки по производственным участкам;

разрабатывает технологические карты и прочую технологическую документацию, необходимую для цеха;

организует своевременное обеспечение производственных участков технологической документацией и осуществляют контроль за ее сохранность;

контролируют соблюдение технологической дисциплины в цехе и внедряют передовые технологические процессы, методы и приемы труда в производстве.

Функции технологической подготовки реализует также ИХО цеха, которое возглавляет старший мастер.

Планово-экономическое бюро в цехе реализует функцию технико-экономического планирования и решает следующие основные задачи:

технико-экономическое планирование и учет показателей работы;

анализ результатов производственно-хозяйственной деятельности и оформление документов по статистической отчетности;

организация труда и зарплаты.

Хозяйственное обслуживание выполняет следующие функции:

содержание в чистоте и порядке производственных площадей цеха, служебных помещений и территорий, закрепленных за цехом;

контроль за содержанием площадей и организация ремонтных работ;

организация выдачи спецодежды, обуви, предохранительных приспособлений, спецпитания.

2. Технология сборки узла

Машины непрерывного литья сортовых заготовок (сортовые МНЛЗ) разработанные НКМЗ реализуют современные высокоэффективные технологии непрерывного литья высококачественной стальной продукции. В основу технологии и конструкции машин положены собственные передовые научно-технические, технологические и проектные решения. Технический уровень МНЛЗ постоянно повышается с широким привлечением тесно сотрудничающих с нами научно-исследовательских и проектных институтов по данному направлению.

Рассматриваемый редуктор подачи воздуха входит в состав цепи затравки МНЛЗ.

Пневмореду́ктор - устройство для понижения давления воздуха или воздушной смеси, находящейся в какой-либо ёмкости (например в баллоне, или газопроводе), до рабочего и для автоматического поддержания этого давления постоянным, независимо от изменения давления воздуха в баллоне или воздуховоде. В данном случае для одновременной подачи воздуха в разные полости пневмосистемы цепи затравки. Колпак является соединительным звеном с трубопроводами цепи затравки МНЛЗ. Так как редуктор работает в условиях переменного давления, при сбросе давления на поверхности узла образуется роса. Для предотвращения коррозии металла колпак редуктора изготовлен из стали 30Х13 ГОСТ5949-75.

Устройство и работа редуктора цепи затравки

Данный редуктор состоит из следующих сборочных единиц: корпуса редуктора-1шт., толкателей-2шт., колпака 2шт., штуцера-2шт., пружины-2шт., хвостовика-2шт.,пробок технологических-3шт., и колец-4шт.

Корпус представляет собой стальную деталь с центральным проходным отверстием, в которую устанавливаются толкатели с кольцом для уплотнения. Толкатель устанавливается в штуцер. При помощи резьбы штуцер с толкателем крепится в корпус редуктора. На пружину крепится хвостовик и присоединяется к толкателю. На колпак приклеивается кольцо. После чего колпак одевается на штуцер с толкателем и закрепляется с помощью резьбы. На боковой поверхности корпуса предусмотрены отверстие для подвода воздуха от станции управления. Остальные отверстия - технологические и заглушаются пробками.

3. Организационная форма сборки узла

Процесс сборки является заключительным этапом изготовления машины, в значительной степени определяющим ее основные эксплуатационные качества. Условия создания высоких эксплуатационных качеств машины не ограничиваются созданием ее удачной конструкции или применением высококачественных материалов для изготовления ее деталей. Не гарантирует качества и высокоточное изготовление деталей с обеспечением оптимального состояния поверхностных слоев их сопряженных или рабочих поверхностей. Процесс изготовления машины может гарантировать достижение всех требуемых ее эксплуатационных показателей, а также ее надежности и долговечности в эксплуатации лишь при условии высококачественного проведения всех этапов сборки машины. Это связано с тем, что в процессе сборки вполне доброкачественных изделий могут возникать погрешности расположения деталей, значительно снижающие точность и служебные качества собираемого изделия.

Схема сборки цилиндра подачи клиньев представлена в приложении 1 (лист формата А4).

В различных типах производства организационная форма сборки принимает различные формы. По перемещению собираемого изделия сборка подразделяется на: стационарную и подвижную; по организации сборочных работ: непоточная, групповая и поточная.

Выбираем непоточную стационарную сборку с расчленением сборочных работ, которая предполагает дифференциацию процесса сборки на узловую и общую сборку. Сборка каждой сборочной единицы и общая сборка производятся одновременно разными бригадами и многими сборщиками. Собираемая машина остается неподвижной на одном стенде. В результате такой организации длительность процесса сборки значительно сокращается.

Преимущества непоточной стационарной сборки с расчленением сборочных работ:

значительное сокращение общего цикла сборки;

сокращение трудоемкости выполнения отдельных сборочных операций за счет: специализации рабочих мест сборки узлов и их оборудования соответствующими приспособлениями, лучшей организацией труда, специализации рабочих-сборщиков и улучшения их навыков;

уменьшение размеров высоких помещений сборочных участков, оборудованных мощными подъемно-транспортными устройствами, требуемых для размещения монтажных стендов;

сокращение себестоимости сборки.

Применение узловой сборки возможно лишь при соответствующем оформлении конструкции изделия, предусматривающем расчленение его на технологические сборочные единицы, которые могут быть собраны независимо друг от друга.

4. Маршрут сборки «редуктора цепи затравки МНЛЗ»

Комплектовочная

Укомплектовать узлы и детали согласно сборочного чертежа и спецификации, проверить наличие маркировки, клейм, сопроводительной документации.

Слесарная

Зачистить заусенцы, притупить острые кромки на деталях после мех.обработки. Все резьбовые части смазать Литол-24 ГОСТ 21150-87. Подготовить детали к сборке.

Слесарно-сборочная

Установить корпус редуктора в призмы, закрепить.

Слесарно-сборочная

Установить толкатель 2 на сборочный стенд. Вставить кольцо круглого сечения 11 во внутреннюю канавку толкателя.

Установить пружину 6 в толкатель, в пружину вставить хвостовик 5. Толкатель в сборе вставить в штуцер 4.Установить штуцер в корпус 1.

Слесарно-сборочная

Установить колпак 3 в тисах. Внутреннюю канавку колпака смазать клеем 88-СА ТУ38.1051760-89. Приклеить к колпаку кольцо 11. Накрутить колпак 3 на штуцер 4. Произвести равномерную затяжку колпака.

Слесарно-сборочная

Установить толкатель 2 в тисах. Вставить кольцо круглого сечения 11 во внутреннюю канавку толкателя.

Установить пружину 6 в толкатель, в пружину вставить хвостовик 5. Толкатель в сборе вставить в штуцер 4.Установить штуцер в корпус 1.

Слесарно-сборочная

Установить колпак 3 в тисах. Внутреннюю канавку колпака смазать клеем 88-СА ТУ38.1051760-89. Приклеить к колпаку кольцо 11. Накрутить колпак 3 на штуцер 4. Произвести равномерную затяжку колпака.

Слесарно-сборочная

В технологические отверстия корпуса вставить пробки 7,8.

Контрольная

Произвести испытание редуктора давлением 0,4...0,6 МПа в течении 15 мин. по 1704ПМЗ только на наружную герметичность, а также функционирование без нагрузки.

Трудоемкость и станкоемкость обработки узла по видам работ

Таблица 4.1

Трудоемкость и станкоемкость обработки узла

5. Технологический процесс изготовления детали-представителя

редуктор деталь сборка технологический

010 заготовительная

Отрезать заготовку Ф50 на L=113мм.

Биметал. полотно

020 Токарная

Мод.16К20

Подрезать торцы в р-р L=103мм

Точить Ф42 L=103 Ra=12,5 в меру.

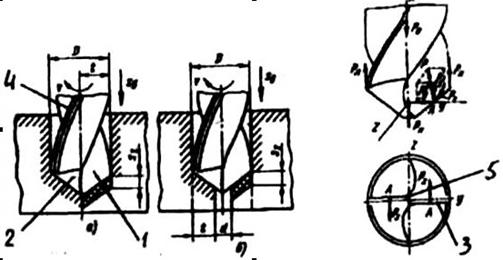

Сверлить отв. Сквозное L=103мм.

Расточить отв. Ф22,5 под резьбу М24х1,5

Расточить выточку Ф26 с подрезкой дна в р-р 6и8 с образованием фаски 45град.

Зенкеровать конус 60град.

Расточить отв. Ф25Н9(+0,052)

Расточить выточку Ф37Н11 с подрезкой дна в р-р 3,3(+0,1)

Нарезать резьбу М24х1,5-6g на L=59

Обратный ход

Полировать отв. Ф25Н9 до Ra2,5

Полировать выточку Ф37Н9 и дно до Ra2,5

Переустановить деталь.

Расточить выточку Ф16Н11(+0,11)с подрезкой дна в р-р 1,85(+0,1) Полировать выточку Ф16Н11 и дно до Rа2,5

Точить Ф21,8(-0,2) наL=39 под резьбу М22Х1,5-6g предварительно. В меру.

Точить Ф18 с подрезкой бурта в р-р 39 и образованием R5

Проточить фаску 1х45град. Под резьбу.

Настроить станок на нарезку резьбы.

Нарезать резьбу М22х1,5-6g на L=13.

Обратный ход. Снять деталь.

Патрон трехкулачковый.

Резец токарный прох.

Т5К10 25х 25

Резец ток. Подр. Т5К10 25х25.

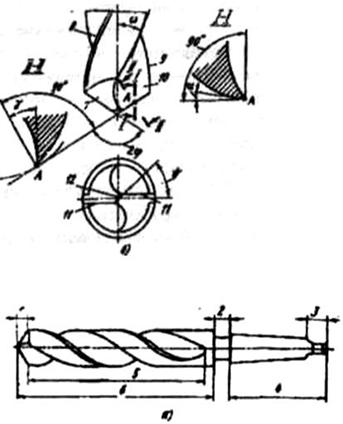

Сверло 2300-0203 Ф9.

Зенкер конич. 60град.

Мт2620-1805 М25х1,5-6g

Ли31.15:300

ШЦ31.20:II:0-160:0,05

Шц1:31.20:0-125:0,1

НутромерНИ18-50-1ГОСТ868-82

Пр8821-3094:33.05:М24х1,5-6Н

030 Разметочная

Нанести осевые линии. Разметить под обработку квадрат36х36.

Комплект разметочного инструмента.

040 Фрезерная

Установить деталь, закрепить.

С переустановкой детали фрезеровать 4 лыски в р-р 36. Снять деталь.

Контроль ОТК.

Призмы на столе станка.

Фреза 2223-0019,40 ГОСТ17026-71

Шц-1-125-0,1 ГОСТ166-80050 Слесарная.

Снять деталь, Острые кромки притупить.

Контроль ОТК.

Комплект слесарного инструмента.л деталь

Анализ конструкции и служебного назначения колпака

Данная деталь-колпак предназначена для удержания пружины редуктора цепи затравки МНЛЗ.

Деталь является телом вращения. Габаритные размеры Ø42х103 мм. Масса колпака 0,42кг. Материал - сталь коррозионно-стойкая высоколегированная 30Х13 ГОСТ 5949-75.

Таблица 1.5

Состав стали 30Х13

Таблица 2.5 Физико-механические свойства стали 30Х13

Качественный анализ на технологичность.

Деталь 3-711180 - колпак изготовляется из стали 30Х13 ГОСТ 5949-75. Заготовкой является прокат. Деталь достаточна проста по конфигурации. С точки зрения механической обработки деталь имеет следующие недостатки в отношении технологичности. Фрезерование квадрата на большем диаметре. Таким образом, обработку этого квадрата можно производить только фрезерном станке.

Деталь имеет хорошие базовые поверхности для базирования и может устанавливаться в трех кулачковом самоцентрирующемся патроне. Деталь технологична при обработке ее на станках с ЧПУ

В результате анализа выяснили, что обработка детали ведется со всех сторон и, деталь имеет небольшие размеры и перепады диаметров, следовательно, рационально использовать в качестве заготовки прокат, что приведет к уменьшению отходов и продолжительности обработки.

В остальном деталь достаточно технологична, имеет удобные базовые поверхности для подготовительных операций, с точки зрения обеспечения точности и шероховатости не представляет технологических трудностей.

Данная простановка размеров полная. Изменение конфигурации детали нецелесообразно.

Назначенные значения пространственных геометрических отклонений соответствуют принятым в машиностроении и обеспечивают функциональность ответственных поверхностей.

Режимы резания чистовых операций ограничены только возможностью инструментов и оборудования.

Чертеж детали содержит все необходимые размеры, поля допусков, отклонения, шероховатости.

Определяем средний коэффициент точности обработки [1]:

 (1.1)

где Тср − средний квалитет точности;

 (1.2)

где T- квалитет точности обработки, n -число размеров.

В таблице 1.3 приведены количество размеров и их квалитеты.

Тср==11,6

Кт.ч.=1-1/11,6=0,914

Уровень технологичности по шероховатости, определяется по формуле:

где  - коэффициент шероховатости базовый (для общего машиностроения);

 - коэффициент шероховатости достигнутый.

где  - средний коэффициент шероховатости детали

где  - число поверхностей соответствующей шероховатости;

Ш - шероховатость.

Тточ.ср==11,6(баз.)

Ктч=1-1/11,6=0,914(баз.)

шшер.ср==7,95(баз.)

Кшер=1-1/7,95=0,874(баз.)

Тточ.ср==11,2(нов.)

Кточ=1-1/11,2=0,911(нов.)

шшер.ср==7,61(нов.)

Кшер.=1-1/7,61=0,986(нов.)

Таблица 1.3 - Количество размеров по квалитету

Количественный анализ на технологичность заключается в расчете коэффициента унификации конструктивных элементов (КУ) и коэффициента использования материала (КИМ).

Выбор вида, способа получения и формы заготовки для детали колпак:

При выборе способа получения заготовки наиболее значимыми критериями являются материал детали, серийность производства и коэффициент использования материала.

Исходя из материала конструкции и размеров данной детали, в качестве исходной заготовки можно предложить два варианта:

заготовка, полученная из круглого горячекатаного проката и штампованная поковка, полученная горячей объемной штамповкой.

Определим коэффициент использования материала для заготовки, полученной из проката

где МД = 0,42 кг - масса детали;

МЗ - масса заготовки, кг.

Определим массу заготовки из проката:

l = 0,13 м- длина заготовки;

D = 0.05 м - диаметр проката.

Для определения массы заготовки штамповки необходимо назначить припуски на механическую обработку по ГОСТ 7505-89. Для этого определяем следующее:

Штамповочное оборудование - КГШП.

Нагрев заготовок - индукционный.

Исходные данные по детали

1. Материал - сталь 30Х13 (по ГОСТ 5949-75): 0.26 - 0.35% С; 0.75-0.85% Si; 0.75-0.85% Мn; 12 - 14% Cr; не более 0.025% S; не более 0.03% P.

. Масса детали -0,42 кг.

Исходные данные для расчета

.1. Масса поковки (расчетная) -0,58 кг:

расчетный коэффициент Кр - 1.4 (см. приложение 3);

,42х1,4=0,58 кг.

.2. Класс точности - Т4 (см. приложение 1).

.3. Группа стали - М3 (см. табл. 1).

.4. Степень сложности - С1 (см. приложение 2).

Размеры описывающей поковку фигуры (цилиндр), мм:

диаметр 44,1 (42*1,05);

длина 108,15 (103*1,05) (где 1,05-коэффициент).

Масса описывающей фигуры (расчетная) -0,85 кг.п:Gф=0,58:0,85=0,68

.5. Конфигурация поверхности разъема штампа - П (плоская) (см. табл. 1).

.6. Исходный индекс - 10 (см. табл. 2).

. Припуска и кузнечные напуски

.1. Основные припуски на размеры (см. табл. 3).мм:

,4-диаметр 22 мм и чистота поверхности 3,2;

,1-диаметр 36 мм и чистота поверхности 12,5;

,2-диаметр 42 мм и чистота поверхности 12,5;

,1-длина 39 мм и чистота поверхности 12,5;

,1-длина 30 мм и чистота поверхности 12,5;

,3-длина 103 мм и чистота поверхности 12,5.

.2. Дополнительные припуски, учитывающие:

смещение по поверхности разъема штампа - 0,5 мм (см. табл. 4);

отклонение от плоскостности - 1,0 мм (см. табл. 5).

.3. Штамповочный уклон (см. табл. 18):

на наружной поверхности - не более 1° принимается 1°.

.Размеры поковки и их допускаемые отклонения

.1. Размеры поковки, мм:

диаметр 22 +(1,4+0,5+1)*2=27,8принимается 28;

диаметр 36 +(1,1+0,5+1)*2=41,2 принимается 41;

диаметр 42 +(1,2+0,5+1)*2=47,4 принимается 48;

длина 39 +(1,1+0,5+1)*2=44,2 принимается 44;

длина 103 +(1,3+0,5+1)*2=108,6 принимается 109.

.2. Радиус закругления наружных углов - 4,0 мм (минимальный) принимается 4,0 мм (см. табл. 7).

.3. Допускаемые отклонения размеров (см. табл. 8), мм:

диаметр 28

диаметр42;

диаметр36;

длина 44 ;

длина 109 ;

Определяем коэффициент использования материала:

Исходя из рассчитанных коэффициентов использования материала, делаем вывод, что применение штампованной поковки более приемлемо для изготовления данной детали.

Стоимость штамповки (поковки) определяется по формуле:

грн.

гдеQ3 =0,42 1,5=0,63-масса штампованной (кованой) заготовки, кг;

S3=3,73- стоимость 1 кг штамповки (поковки), грн.;

К5 - коэффициент, учитывающий сложность поковки (штамповки; для поковок (штамповок) с 3…5 переходами - К5=1,5;

К6 - коэффициент, учитывающий массу заготовки: для массы 1…20 кг - К6=0,7;

К7 - коэффициент, учитывающий программу выпуска: для программы 100…2000 шт. - К7=3,0 (на кривошипных прессах) и К7=1,8 (на молотах и ГКМ);

К8 - коэффициент, учитывающий материал заготовки: для легированных сталей - К8=1,5.

Анализ базовых технологических процессов изготовления детали-представителя

Анализ существующих вариантов технологических процессов приведены в таблице А1, приложения А.

Комментарии к таблице по изменению технологического процесса.

Базовые технологические процессы подверглись серьезным изменениям. Были пересмотрены содержание и последовательность технологических переходов, внесены изменения в состав технологического оборудования, определены задания на разработку зажимных приспособлений, применен современный режущий инструмент.

6. Технологическая оснастка для изготовления детали-представителя

Одним из основных направлений автоматизации серийного производства является расширение использования станков с ЧПУ, Экономическая эффективность которых проявляется уже при обработке сравнительно небольших партий (20-40штук) заготовок. Однако в условиях единичного производства в большинстве случаев сохраняются экономические преимущества универсального оборудования с ручным управлением. Создание ЭВМ в системе СNC в на базе микропроцессорной техники дает возможность эффективно использовать станки с ЧПУ в условиях мелкосерийного производства при обработке мелких штук заготовок.

Токарные фрезерные станки с оперативной системой управления позволяет осуществить программирование непосредственно на станке с вводом управляющей программы с помощью клавиатуры при этом у станков сохраняется возможность ввода УП также с магнитных носителей.

При ручном вводе программ управляющее устройство станка в определенной последовательности запрашивает у оператора информацию на каждую ступень обработки, которую он вводит нажатием соответствующих клавиш.

Основным направлением автоматизации серийного производства вдальнейшем остается применение станков с ЧПУ. Новыми системами ЧПУ предусматривается компенсация систематических погрешностей обработки, связанная с тепловыми деффикциями, во многих системах вводятся ограничители, прерывающие процесс обработки при достижении предельных значений, мощности резания, силы крутящего момента.

7. Изучение оборудования, оснащенного системами ЧПУ

Одним из главных направлений автоматизации процессов механической обработки заготовок мелкосерийного и серийного машиностроения является применение станков с числовым программным управлением (ЧПУ). Под числовым программным управлением (ЧПУ) (ГОСТ 20523-80) понимается управление обработкой заготовкой на станке по управляющей программе, в которой данные приведены в цифровой форме. При этом управляющая программа представляет собой совокупность команд на языке программирования, соответствующих заданному алгоритму функционирования станка по обработке конкретной детали.

Станки с ЧПУ представляют собой полуавтоматы или автоматы, все подвижные органы которых совершают рабочие и вспомогательные движения автоматически по заранее установленной программе.

Эффективность применения станков с ЧПУ выражается:

а) в повышении точности и однородности размеров и формы обрабатываемых заготовок, полностью определяемых правильностью программирования и точностью автоматических перемещений соответствующих узлов стайка; это особенно важно при обработке конструктивно-сложных заготовок, имеющих точные фасонные поверхности и большое число выдерживаемых размеров;

б) в повышении производительности обработки, связанной с уменьшением доли вспомогательного времени с 70-80 % для обычных станков с ручным управлением до 40-50 % (при использовании обрабатывающих центров до 20- 30 %), а в некоторых случаях и с интенсификацией режимов резания; в среднем при переводе обработки па станки с ЧПУ производительность возрастает: для токарных станков - в два-три раза, для фрезерных - в три-четыре раза и для обрабатывающих центров (OI.I,) - в пять-шесть раз;

в) в снижении себестоимости обработки, связанном с повышением производительности, понижением требовании к квалификации станочника, а в ОП и в снижении затрат на приспособления, потребность в которых (в связи с обработкой заготовок с одного установа) значительно уменьшается;

г) в значительном снижении потребности к высококвалифицированных станочниках, связанном с упрощением изготовления сложных и точных заготовок на настроенных и автоматически работающих станках с ЧПУ, а также с применением их многостаночного обслуживания; в современных условиях острого дефицита высококвалифицированных рабочих-станочников на машиностроительных предприятиях расширение применения станков с ЧПУ способствует решению крупной народно- хозяйственной проблемы дальнейшего развития промышленности.

Применение станков с ЧПУ в промышленности страны развивается в двух направлениях:

Первое направление - обработка очень сложных заготовок уникальных деталей, имеющих сложную конфигурацию и различные фасонные поверхности, изготовление которых на традиционных станках невозможно или требует больших затрат времени и труда, и том числе высококвалифицированного или тяжелого физического труда (турбинные лопатки, роторы, фасонные поверхности гребных винтов, рабочих колес гидротурбин и т. п.). Целесообразность применения станков с ЧПУ в подобных случаях бесспорна и не требует особых доказательств.

Второе направление - обработка заготовок обычных машиностроительных деталей с точностью IT6-IТ8 и шероховатостью Rа = (3÷10) мкм.

Современные системы ЧПУ позволяют изменять режимы резания в процессе обработки заготовок внутри отдельных переходов. Это создает принципиально новые возможности оптимизации процессов обработки сложных фасонных поверхностей посредством назначения наиболее рациональных режимов обработки отдельных участков поверхностей, обеспечивая их высокое качество и снижение затрат машинного времени на 20-25 %.

Наличие на современных станках с ЧПУ систем, позволяющих производить ручное редактирование программ непосредственно с пульта станка, существенно упрощает и ускоряет трудоемкий процесс отработки новых программ.

При установке современных систем ЧПУ и управления приводами достигаются следующие преимущества:

повышение надежности работы станка;

выпуск деталей с заданными точностными параметрами;

повышение производительности и удобства работы;

расширение технологических возможностей для работы современным режущим инструментом;

улучшение ремонтопригодности;

возможность диагностики, составления и установки управляющих программ с удаленного компьютера;

возможность включения станка в единую компьютерную сеть для контроля его загрузки и простоев;

обеспечивают высокоскоростную обработку;

однородную структуру для эксплуатации, программирования и визуализации процесса обработки.

Преимущества технологий для ЧПУ постоянно растут. Они связаны с увеличением "открытости" программ, развитием средств передачи информации и возможностью интеграции с другими инструментами, в том числе и от сторонних производителей.

Одной из распространенных систем для станков с ЧПУ (которая применяется на базовом предприятии) является SiemensSinumerik 840D.Sinumerik 840D - это автоматизированная численная система для управления 20-коорди-натной приводной системой Sinamics S120. Контроллер Sinumerik построен на основе открытого программного обеспечения и оборудования, он предназначен для создания распределенной автоматизированной системы управления с программируемыми логическими схемами ввода/ вывода и приводами как с участием компьютера, так и без него. Sinumerik разработан для механических, модернизированных, специализированных станков и робототехнических систем. Система отличается возможностью простой передачи данных по интерфейсам USB, Ethernet, программного обеспечения и приложений стандартного персонального компьютера.

. Спецчасть: анализ методов обработки и контроля главных отверстий деталей

Для получения отверстий применяют сверла, развертки, зенкеры.

Зенкерование обеспечивает 11 квалитет, развертывание - 9 квалитет.

Сверление - один из наиболее распространенных способов получения цилиндрических отверстий глухих и сквозных в сплошном материале Когда требования по точности не выходят за 11-12 квалитет. Процесс сверления совершается при двух совместных движениях: вращение сверла или детали вокруг оси отверстия (главное движение) и поступательном движении сверла вдоль оси (движение подачи).

При работе на сверлильном станке сверло совершает оба движения, заготовка крепится неподвижно на столе станка. При работе на токарных и револьверных станках, а так же на токарных автоматах вращается деталь, а сверло совершает поступательное перемещение вдоль оси.

. передняя поверхность - винтовая поверхность, по которой сходит стружка.

. задняя поверхность - поверхность обращенная к поверхности резания.

. режущая кромка - линия образованная пересечением передней и задней поверхности.

. ленточка - узкая полоска на цилиндрической поверхности сверла, расположенная вдоль оси. Обеспечивает сверлу направление.

. поперечная кромка - линия образованная в результате пересечения обеих задних поверхностей 2φ от 90-2400; ω до 300, γ-передний угол( к центру меньше, к периферии увеличивается)

6. режущая часть

. Шейка

. лапка(такая же и у зенкеров, а у фрезы отверстие на конце)

Между 2и 3-конус Морзе

Сверла изготавливают из быстрорежущих и твердых сталей. Крутящий момент обеспечивается за счет конуса. Лапка предотвращает прокручивание сверла, и выбивание из шпинделя.

Применяют пировое сверло при металлообработке и деревообработке.

При сверлении отверстий большого диаметра >75 мм обычным способом в стружку идет много металла. Применяю кольцевые сверла(число режущих пластин 4-8).V=(pi*D*n)/1000 м/мин-скорость резания S- подача, мм/обt- глубина резания(расстояние между обрабатываемой и обработанной поверхностями)t=D/2 -глубина резания при сверлении

Зенкеры. Обеспечивают 11 квалитет. Обрабатывают отверстия в литых, штампованных заготовках, а также предварительно просверленных

отверстий. (Отличие)Снабжены 3-4 режущими кромками и не имеют поперечного лезвия, что повышает прочность, жесткость. Режущая (заборная) часть выполняет основную работу резания. Калибрующая направляет и обеспечивает точность и шероховатость поверхности.

По виду зенкеры делят на:

цилиндрические,

конические

торцовые. -называются цековка (предназначены для обработки отверстий под шайбу или головку болта).

Зенкеры под углом 450 называются ценковка (применяют для снятия фаски в отверстиях)

Зенкеры бывают цельные, сборные и насадные. Первые диаметром до 32 мм, вторые до 100.

Припуск под зенкерование 0,5-3 мм на сторону. Rz =10

Износ зенкеров - по задней поверхности hЗ= 1,2+1,5 мм по уголкам и ленточке.

Развертки. Обеспечивают 9 квалитет. Применяются для обработки в основном малых диаметров. Окончательная обработка отверстий. Припуск 0,15-0,5 мм для черновых и 0,05-0,25 для чистовых, Ra = 0,32+0,63. По форме - цилиндрические, конические. Имеют 6-12 главных режущих лезвий. По способу применения - ручные(на конце квадрат для того чтобы одевать вороток) и машинные(на конце лапка). По способу крепления зубьев - цельные, составные, напайные и с механическим креплением. По материалу режущей части ~ углеродистые, быстрорежущие, твердосплавные. За критерий затупления принимают: а) при обработке незакаленных сталей износ задней поверхности hз, - 0,4-0,7 мм; б) при обработке закаленных hз= 0,4-0,35 мм. Развертки служат до переточки.

Зенкерование и развертывание жаропрочных сталей на никелевой основе, обрабатывается плохо. Применяют сталь Р9Ф5, скорость резания в 2 раза меньше, чем при сверлении. Обильное охлаждение эмульсией, сульфофрезолом.

Титановых сплавов. При диаметре больше 10 мм инструмент из ВК8, при меньших -Р18, Р6К10 и Р9Ф5. HRC 63-65. СОЖ - касторовое масло, олеиновая кислота.

Режимы зенкерования инструментом из ВК8 V= 10-15 м/мин, S =0,1-0,3 мм/об, t = 0,5+1 мм; развертывание V = 10-15 м/мин, S = 0,15+0,2 мм/об, t = 0,05+0,1.

Из быстрорежущих сталей: зенкерование V = 3-5 м/мин, S = 0,05-0,2 мм/об, t = 0,3-0,8. Развертывание V = 2-3 м/мин, S = 0,05-0,2 мм/об, t = 0,05-0,1 мм.

Приспособления для обработки заготовок сверл

Широко применяют прижимные планки (трубные доски), тиски, 3х или 4* кулачковые патроны (цилиндрические части). При сверлении отверстий в цилиндрических заготовках их устанавливают на призмы и зажимают прихватами. Для сверления точно расположенных отверстий используют кондукторы.

Переходные втулки, патроны и оправки.

Обработка отверстий выполняется на:

) вертикальных сверлильных сианках;

) радиально-сверлильных станках;

) многошпиндельных сверлильных станках;

) горизонтальных сверлильных станках для грубого сверления;

) центровальных - для получения в торцах заготовок центровочных отверстий;

) расточных станках

а) горизонтально-, расточные.;

б) координатно-расточные,

в) алмазно-расточные.

Расточные станки применяются в основном для обработки отверстий с точно координированными осями в крупно- и среднегабаритных деталях. На расточных станках выполняют: сверление, зенкерование, развертывание, обрабатывание наружных цилиндрических поверхностей резцом, растачивание отверстий, подрезание торцов, нарезание резьбы и фрезерование плоскостей.

Поверхность формируется за счет сочетания главного вращательного движения резца и движения подачи, сообщаемого резцу или заготовке.

Горизонтально-расточной станок

- станина

- стойка

- шпиндельная бабка с коробкой скоростей

- планшайба

- радиальный суппорт

- расточной шпиндель

- стойка

- подшипник

- стол

- каретка

- салазки

Задняя стойка с подшипником предназначена для поддержания длинных двухопорных оправок. Подшипник перемещается по задней стойке синхронно со шпиндельной бабкой 3, сохраняя соосность со шпинделем. Заготовку устанавливают на поворотном столе 11, состоящем из двух частей: салазок 9, перемещающихся вдоль станины, и каретки 10, имеющей поперечное перемещение.

Обработка на радиально-сверлильных станках

К фундаментной плите крепят неподвижную колонну с гильзой. Сверху механизм перемещений. На гильзе установлена траверса. На траверсе шпиндельная головка.

Агрегатные станки

Одновременно обрабатывается несколько поверхностей корпуса. Компоновка станка разнообразна. Основные узлы - станина, силовая головка, стол, выбираются под конкретную заготовку. Подача вдоль оси вместе с корпусом силовой головки.

Высокая производительность.

Обрабатывают алмазными и твердосплавными резцами. На станине 1 установлена расточная головка 2. Заготовка закрепляется на столе 3 имеющем продольную подачу с механизмом 4. Скорости 200-1000 м/мин, подача 0,01-0,1 мм/об, глубина 0,05-0,2.

Координатно-расточные станки

Станки оснащены оптической системой контроля перемещений, точность перемещений 1 мкм. Станки повышенной жесткости. Устанавливают в отдельные помещения Оснащаются системой кондиционирования. Температура помещения 19-21 0С. Обрабатывают точные отверстия, обеспечивается большая точность расположения их осей. На станине 1 расположена стойка 2. Коробка скоростей 3, расточная головка со шпинделем 4. Шпиндель вращается и имеет вертикальное перемещение. Заготовка крепится на столе 6, имеющем салазки 7 и привод 8.

Контроль формы и размеров отверстий осуществляется способами, рассмотренными ранее. Обычно наиболее сложным является контроль правильности взаимного положения отверстий. При значительных программах выпуска такой контроль производится с помощью приспособлений, а часто и сложных автоматических электронных установок.

Точность и контроль отверстий

 <#"731216.files/image034.gif"> <#"731216.files/image035.gif">(10.19)

где Пч - чистая прибыль от производства и реализации продукции, грн.;

А∑ - суммарная величина амортизации основных производственных фондов, грн;

К - величина капиталовложений на создание новых ОПФ для реализации проекта, грн.;

ОС - стоимость оборотных средств (при укрупненных расчетах 25-30% от стоимости основных фондов, грн.)

Полученное значение рентабельности производства не должно быть меньше нормативного показателя рентабельности по данным базового предприятия.

((442064,57+860893,25)/( 2340419+702125,7))*100=42%

Сводим показатели экономической эффективности в таблице 10.10.

Таблица 10.11 - Показатели экономической эффективности проекта

Расчет периода окупаемости выполняется

Расчет периода окупаемости выполняется по формуле[39] :

,

где  - период окупаемости вложенных средств по инвестиционному проекту;

 - сумма инвестируемых средств, направляемых на реализацию инвестиционного проекта (при разновременности вложений, приведенная к настоящей стоимости), состоит из капитальных вложений.

Пч - чистая прибыль;

А∑ - суммарная амортизация основных производственных фондов.

Расчетное значение периода окупаемости проекта не должно превышать нормативного срока окупаемости (по отрасли или по базовому предприятию).

/(442064,57+860893,25)=1,8 года

.5.3 Коэффициент роста производительности труда

Коэффициент роста производительности труда рассчитывается по формуле:

 или , (10.21)

где Впр, Вбаз - выработка на одного рабочего соответственно в проектируемом и базовом вариантах;

Тпр, Тбаз - проектная и базовая трудоёмкость продукции.

.5.4 Расчёт фондоотдачи, фондоёмкости и фондовооруженности

Показатель фондоотдачи рассчитывается по формуле:

 (10.22)

где ПВ - выпущенная за год продукция, грн.;

Ф ос - стоимость основных производственных фондов, тыс. грн.

Показатель фондоемкости ФЕ является обратным показателем фондоотдачи и определяется по формуле:

 (10.23)

Показатель фондовооруженности ФВ является обратным показателем фондоотдачи и определяется по формуле:

(10.24)

где Рсп - списочная численность производственных рабочих.

Полученные расчетные значения сравниваются с соответствующими нормативными показателями по базовому предприятию.

Общие выводы по организационно-экономической части

Экономические расчеты подтвердили целесообразность проектирования механического участка по выпуску колпака редуктора и его эффективность.

В результате расчетов получены следующие показатели экономической эффективности: рентабельность продукции составляет 19,9%; период окупаемости вложения - 1,8 лет; фондоотдача 1,6 грн. в год; общая экономия средств 163708 гривен.

Охрана труда в цехе

В механосборочном цехе при механической обработке деталей возникает ряд физических, химических, психофизических и биологических опасных и вредных производственных факторов.

На работающих станках опасными производственными факторами являются:

·  движущиеся части производственного оборудования;

·  стружка обрабатываемых материалов;

·  осколки при поломке инструмента;

·  повышенное напряжение в электрической цепи;

·  высокая температура поверхности обрабатываемой детали и режущего инструмента;

·  возможность возникновения пожара.

Стружка представляет серьёзную опасность не только для работающего на станке, но и для лиц, находящихся вблизи оборудования.

Опасность представляют сборные фрезы. Их части могут вылетать при поломке. Физическими вредными производственными факторами являются:

·  повышенная запыленность воздуха рабочей зоны, образование аэрозолей при обработке с использованием СОЖ;

·  высокий уровень шума и вибрации;

·  недостаточная освещенность рабочей зоны;

·  несоответствие параметров микроклимата установленным нормам;

·  повышенная пульсация светового потока.

К биологическим факторам относятся болезнетворные бактерии и микроорганизмы, проявляющиеся при работе со смазочными жидкостями станка, что способствует снижению иммунобиологической активности.

К вредным психофизическим производственным факторам при обработке металлов резанием можно отнести перенапряжение зрения и монотонность труда.

Технологическое оборудование должно соответствовать требованиям безопасности по ГОСТ 122.003-91 «Производственное оборудование. Общие требования безопасности».

При обработке на фрезерных станках используют специальные защитные экраны и щитки, а также специальные пылестружкоприемники, которые устанавливаются и крепятся на хоботе станка. Станки с ЧПУ оснащенные инструментальным механизмом с автоматической сменой инструмента должны иметь защитные устройства.

На сверлильных станках вращающийся инструмент, зона резания, механизмы станка, особенно имеющие выступающие части, подлежат ограждению.

При работе на шлифовальных и заточных станках уделяют внимание соблюдению норм безопасности при установке и закреплении инструмента на шпиндель, безопасным приёмам правки. Зазор между наружным диаметром нового шлифовального круга и кожуха должен быть не менее 9 мм для кругов наружным диаметром до 100 мм, 10 мм для кругов 100 - 300 мм и 15 мм для кругов свыше 300 мм. Зазор между боковой стенкой кожуха и фланцами для крепления круга должен быть не менее 5 мм.

Все вращающиеся части токарно-револьверных станков-автоматов ограждены защитными кожухами и экранами. Органы управления станков и другого производственного оборудования окрашиваются в зависимости отфункционального назначения в соответствующие сигнальные цвета по ГОСТ 14.4.026-76 ССБТ.

Разработка технологической документации, организация и выполнение технологических процессов обработки резанием должны соответствовать требованиям системы стандартов безопасности труда ГОСТ 12.3.002-75 «Процессы производственные. Общие требования безопасности» и ГОСТ 12.3.025-80 «Обработка металлов резанием. Требования безопасности».

Для охлаждения зоны резания допускается применение минерального масла с температурой вспышки не ниже 150 0С, свободное от кислот и влаги. Стружку и другие отходы производства убирают с помощью различных приспособлений в специальную тару.

Контроль размеров обрабатываемых деталей проводится лишь при отключенных механизмах вращения или перемещения заготовок, инструмента или приспособлений. Зажим заготовок в автоматизированных приспособлениях осуществляется только после удаления рук из рабочей зоны.

Естественное и искусственное освещение производственных помещений должно соответствовать требованиям СН и П 11-4-79 и быть не менее минимального допустимого значения Е=200 лм.

В цехе предусмотрено как естественное, так и искусственное освещение. Рекомендуемая освещенность выбирается в зависимости от категории точности зрительных работ.

Чистка стекол, оконных проемов и световых фонарей производится не реже одного раза в год. Чистка ламп и светильной аппаратуры производится не реже двух раз в год.

Требования к воздуху рабочей зоны приводятся в соответствии с ГОСТ 12.1.005-88 «Воздух рабочей зоны. Общие санитарно-гигиенические требования».

Для обеспечения чистоты воздуха и нормализации параметров микроклимата в производственных помещениях помимо местных отсасывающих устройств предусмотрена приточно-вытяжная общеобменная система вентиляции. В соответствии с указанным ГОСТом в зависимости от времени года и категории работ устанавливаются допустимые параметры воздушной среды.

Машиностроительные мероприятия должны соответствовать требованиям электробезопасности по ГОСТ 12.1.019-79 ССБТ «Электробезопасность. Общие требования».

Металлорежущие станки предусматривают наличие нулевой защиты, исключающую самопроизвольное включение станка при восстановлении внезапно исчезнувшего напряжения. Электрическая аппаратура, токоведущие части должны быть надежно изолированы и укрыты в корпусах станков или в специальных закрытых со всех сторон шкафах, кожухах и т. д.

Требования к пожарной безопасности приводятся в соответствии с ГОСТ 12.1.004-81 «Пожарная безопасность. Общие требования».

Так как на участке обрабатываются негорючие материалы, то помещение цеха относится к категории Д по пожарной, взрывной и взрывопожарной безопасности. Для сигнализации в случае возникновения пожара используются автоматические пожарные извещения. На участке предусмотрены первичные средства пожаротушения. Имеются противопожарные щиты, оснащенные тарой с песком, вспомогательным инструментом, ручными огнетушителями. Так как на участке имеется магистраль со сжатым воздухом, то для тушения возгорания может использоваться стационарная установка воздушно-пенного огнетушителя.

Выводы

В ходе практики собрали сведения о применяемом оборудовании и техоснастке, получили данные для выполнения организационно-экономической части проекта и планировке цеха, организации технической подготовке производства на предприятии, изучили структуру организации производства и управления в цехе, разработали схемы технологических наладок, изучили автоматизацию на производстве.

Для узла цилиндра подачи клиньев определена серийность производства, разработана схема и маршрут сборки. Определена деталь-представитель. Для серийного производства определена оптимальная заготовка - штамповка на КГШП, что обеспечивает высокий коэффициент использования материала.

В отчете предусмотрено решение проблем с обеспечением здоровья и безопасных условий, в которых протекает труд человека.

Перечень ссылок:

1.В.И. Анурьев «Справочник конструктора - машиностроителя» Москва «Машиностроение» 1980

2.Ансеров М.А. Приспособление для металлорежущих станков, Машиностроение, 1979-305с.

.Маталин А.А. Технология машиностроения - Л., Машиностроение, 1985-469с.

.Справочник технолога машиностроителя в 2т/Под редакцией А.Г. Косиловой, Р.К. Мещерякова - М. Машиностроение, 1985-694с.

.Станочные приспособления. Справочник в 2-х т/Под редакцией В.Н. Вардашкина, А.А. Шатилова - М Машиностроение, 1984-591с.

.Охрана труда в машиностроении/Под редакцией Е.А. Юдина - М, Машиностроение, 1973-304с.
