Курсовий проект на тему «Багатоповерховий житловий будинок » виконано згідно з завданням. Будинок спроектовано на 40 квартири. Даний будинок запроектовано для молодих родин, середнього достатку. Акцент в проектуванні зроблено на цікавому зовнішньому вигляді житла, а в плануванні використані прості геометричні форми, що створюють комфортні умови для життєдіяльності людей.

У будинку враховані вимоги архітектурно-будівельних, протипожежних та санітарних норм згідно ДБН В. 2.2-15-2005 «Житлові будинки. Основні положення», ДБН 360-92** «Містобудування, планування і забудова міських та сільських поселень», ДБН В.2.1.7.-2002 «Пожежна безпека». Завдяки сучасним технологіям будівництва та старанням архітекторів , казкові « замки » зі скла стали цілком реальною річчю. З'явилася можливість створювати не просто споруди зі скляними фасадами , але і повністю скляні дома.Конечно , абсолютно скляний будинок буде комфортний не для кожного людини. А ось окремі деталі (наприклад , скляні стіни ) можуть бути цікаві для більшості людей. У такому будинку створюється незвичайна атмосфера , відчуття легкості, легкості і всепроникающего світла і тепла. Завдяки прозорості скла кімнати наповнюються світлом і візуально розширюються.

1. АРХІТЕКТУРНИЙ РОЗДІЛ

.1 Характеристика району проектування

Територія для забудови багатоповерхового житлового будинку знаходиться в помірно-континентальному кліматичному районі в м.Одеса. Висота снігового покриву - 30 см. Середня температура в липні 18. Найхолодніший місяць лютий.

Таблиця 1.1. Нормативні природно-кліматичні показники та навантаження

Таблиця 1.2 Вихідні дані для побудови рози вітрів

.2 Генплан

Ділянка, відведена під забудову, має форму трикутника в плані з

розмірами 37х42м, площею 2,19 га. Будинок орієнтований на Пд фасадом 1-3. Рельєф місцевості спокійний. Для відведення атмосферних та талих вод передбачений невеликий ухил (і=0.03).

Крім будівлі, що проектується, на території ділянки передбачені:

спортивні майданчики - 455м2;

дитячі майданчики - 727м2;

На генеральному плані будівлі і споруди розташовуються з урахуванням їх сприятливого природнього освітлення і провітрювання, санітарних та протипожежних вимог.

Під’їзд до будівлі здійснюється дорогою шириною 5,5м.

Тротуари шириною 3 м. Покриття доріг, тротуарів, майданчиків асфальтобетонне.

Покриття дитячих ігрових та спортивних майданчиків - природне поліпшене. Дитячі майданчики обладнані необхідним переліком малих архітектурних форм: пісочними ящиками, навісами, гойдалками, качалками. Вільна територія від забудови та твердих покриттів озеленена - влаштовані газони з багаторічних трав, квітники, чагарники, дерева різних фруктових порід.

Таблиця 1.3Техніко - економічні показники до генплану

.3 Об’ємно-просторове рішення

Об’ємно-просторове рішення - це рішення на основі якого приймається той чи інший склад і розміри приміщень.

Центральним композиційним ядром служить сходово-ліфтова група.

Будівля , що проектується в плані має форму шестикутника з розмірами в осях 17,3х29,8м.

Влаштування технічного приміщення (на рівні поверху 63.000).

.4 Архітектурно-планувальне рішення

Загальна кількість квартир в житловому будинку - 40, всі вони трикімнатні.

До кожного приміщення в будівлі існують певні функціональні вимоги, тобто кожне приміщення має виконувати певні функції.

Вітальна призначена для прийому гостей, активного відпочинку членів сім’ї і може також служити кімнатою для прийому їжі.

Спальня є кімнатою, що служить для пасивного відпочинку(сну) членів сім’ї.

Кухня служить для приготування і прийому їжі.

Санвузол та ванна кімната служить для особистої гігієни членів сім’ї.

Санвузли спільні та відокремлені, розташовані поряд з кухнею.

Коридори призначені для сполучення між приміщеннями .

Квартири мають тераси. Вихід на терасу здійснюється із передпокою.

Вхід в будинок здійснюється через тамбур. Тамбур служить для входу та виходу і виконує теплоізоляційну функцію.

Ліфти (пасажирський) передбачені.

Вхід до будівлі вирішено через сходову клітину. Тераса відкриває вид на вулицю і дозволяє вийти на свіже повітря.

Будинок вирішений у холодних тонах .

Розміри в осях - 17,3 (м), 29,8 (м)

Висота поверху - 3 м;

Висота технічного поверху - 1,65 м;

Висота всього будинку - 65,5 м.

Клас будівлі ІІ

Ступінь довговічності ІІ

Ступінь вогнестійкості ІІ

Таблиця 1.4 ТЕП будівлі

Таблиця 1.5 Склад квартир

Таблиця 1.6 Експлікація квартир

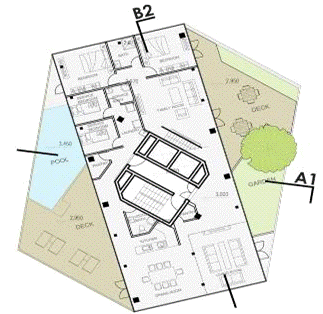

Функціональна схема першого поверху

Функціональна схема другого поверху

2. КОНСТРУКТИВНИЙ РОЗДІЛ

.1. Загальна характеристика конструктивного рішення

Конструктивний тип будівлі -каркасна, з опираннями на колони. Будинок 21-поверховий з висотою поверха - 3,0 м.

Стіни цегляні товщиною 640мм.

.2 Характеристика конструктивних елементів споруди

Особливим в конструктивній схемі запроектованого будинку є поєднання збірних та монолітних елементів, що дозволяє зводити будинок складної конфігурації.

При будівництві використовується скло, що має особливий склад і пройдений спеціальну обробку. Загартовані скла вважаються в 5 разів міцнішими, ніж звичайні. Надійність скляного будинку також залежить від профільних систем

• Конструкція будинку дозволяє використовувати на 40% більше скляних поверхонь, які в 4 рази більші ніж в класичній архітектурі. Зникають межі між інтер`єром та зовнішнім простором.

Енергоефективність:

• В будинку використовуються новітні системи термоізоляції та кліматичного контролю

• Вікна з використанням енергозберігаючого скла, наповнені ізолюючим газом - аргоном .

• Теплоізоляція з використанням дерев`яних волокон (вперше в Україні).

2.2.1 Фундаменти

Фундаменти - підземні конструкції, що передають навантаження від будівлі на грунт. Фундамент проектованої будівлі - монолітний. Монолітні фундаменти давно стали класикою будівельної галузі. Вони діляться на незаглиблений і малозаглиблені . Глибина коливається в межах 1.5 м. У порівнянні з стрічковим , монолітна підстава піддається армуванню по всій облаштовували конструкції. Завдяки цьому воно легко справляється з високими навантаженнями без виникнення деформації при нерівномірному русі грунту. На проблемних земельних ділянках це вельми значуща якість . Досить часто влаштування монолітного фундаменту виконується в спорудах , де основа бере на себе функції статі початкового поверху. Незважаючи на широке поширення інших видів фундаментів , моноліти застосовуються і сьогодні.

Фундамент стрічковий монолітний залізобетонний.

По периметру будівлі виконано вимощення.

Склад вимощення:

асфальтобетон 30 мм

щебінь 150 мм

ущільнений грунт.

.2.2 Стіни

Будівля з перехресними несучими стінами. Огороджувальні конструкції будівлі призначені для огородження та захисту від дій навколишнього середовища і передають навантаження від конструкцій, що знаходяться вище - перекриттів і покриттів на фундамент.

По структурі стіни однорідні.

Товщина внутрішніх -380мм.

Товщина зовнішніх - 640мм.

Прив’язка стін до координаційних двобічна.

Система перев’язки швів багаторядна.

При зведенні стін будівлі застосовується ручна кладка з горизонтальною і вертикальною перев’язкою швів. Виконується шестирядна кладка, де п’ять послідовно укладених з перев’язкою в площині стіни, ложкових рядів перев’язують з шостим поперечним рядом.

Товщина горизонтальних швів 12 мм, вертикальних 10 мм. Шви на внутрішній поверхні заповнюються впустошовку, на зовнішній поверхні обробляються у вигляді жолобка.

Кладка стін здійснюється на цементно-піщаному розчині. Товщина зовнішніх стін визначається на підставі теплотехнічного розрахунку з урахуванням того фактору, що житловий будинок запроектований в м.Одеса, доцільним є використання керамічної цегли як матеріалу стін.

Перемички над віконними і дверними прорізами брускові по серії 1.138-10.

Внутрішні стіни штукатуряться цементно-піщаним розчином. Товщина внутрішнього декоративного шару штукатурки становить - 20 мм.

.2.3 Перегородки

Внутрішні стіни та перегородки - це внутрішні вертикальні огороджувальні конструкції в будівлях. Внутрішні стіни виконують в будівлі огороджувальні та несучі функції , перегородки - тільки огороджувальні. Перегородки із звичайної глиняної цегли пластичного пресування М 75 на цементно-піщаному розчині марки 25.

Товщина міжквартирних перегородок 250, міжкімнатних - 120 мм., санвузлів, кухонь-120 мм. Перегородки армуються полосовою сталлю перерізом 1,5х25 мм , яка укладається в горизонтальні шви через кожні шість рядів кладки. Кінці арматури зв’язують із зовнішньою стіною відгибами .

Шви виконуються впустошовку. Товщина горизонтальних швів 12 мм, вертикальних-10 мм.

Перегородки встановлюються на плити перекриття по шару толі.

2.2.4 Сходи

Сходи двомаршові, внутрішні, залізобетонні з великорозмірних елементів по серії 1.151.1-6 вип.1, розташовані в ізольованих сходових клітках.

Складаються з поверхових та міжповерхових майданчиків по серії 1.252.1-4, вип. І.

Ухил сходових маршів 1:2.

Підмурків марш складається з окремих залізобетонних східців котрі укладаються на цегляні стіни на цементному розчині М 25.

.2.5 Перекриття, покриття

Перекриття - горизонтальні несучі та огороджувальні конструкції, що ділять будівлі на поверхи і сприймають навантаження від власної ваги, ваги вертикальних огороджувальних конструкцій, сходів, а також від ваги предметів інтер’єру, обладнань і людей, що знаходяться на них. Ці навантаження передаються від перекриттів на несучі стіни будівлі.

Перекриття монолітне залізобетонне відповідає високим вимогам жорсткості та міцності на вигин. У будинку монолітні перекриття.

Монолітне перекриття - це зведення конструктивних елементів з суміші, що міцність (витримування навантаження від власної ваги та корисного навантаження), жорсткість (запобігати прогинам і коливанням) простота монтажу, звуко- і теплоізоляція, пожежостійкість і навіть економічність (низька вага та загальна товщина.

Можна виділити переваги при застосування моноліту перед іншими технологіями:

. Дозволяє створювати перекриття потрібної форми, розмірів та міцності.

. Крок конструкцій при монолітному будівництві не має значення. За рахунок полегшення ваги конструкцій зменшується матеріалоємність фундаментів, відповідно здешевлюється їх пристрій.

. Процес виробництва переноситься на будівельний майданчик. Процес цей особливо спрощується, якщо є можливість створення свого бетонного вузла безпосередньо на будмайданчику.

. Влаштування монолітних перекриттів не вимагає втручання додаткової техніки. Коли нема можливості встановити на ділянці будівництва кран або іншу техніку, влаштування монолітних перекриттів, засноване на арматурі, опалубці та бетонній суміші, стане найоптимальнішим варіантом. 5. Монолітне будівництво - гарантовано «безшовна» конструкція. Завдяки цьому підвищуються показники тепло-і звуконепроникності. У той же час, конструкції довговічніші.

.2.7 Вікна і двері

Вікна - елементи будівлі, призначені для освітлення і провітрювання приміщень. Вікна в будівлі запроектовані металопластикові із профілю WDS, двохстулкові з кватирками. Відкривання вікон у середину приміщення.

Заскління подвійне - склопакети товщиною 34 мм.

Товщина віконних блоків - 140 мм, що дає право судити про достатню їх тепло- і звукоізоляцію

Віконний блок установлюється прорізи. Шви між блоком та кладкою заповнюються монтажною піною. Профілі від дощу захищаються із зовнішьої сторони наплавом в 8 мм. Герметизація заскління забезпечується штапиками з коеструдованими впресованими ущільнювачами.

З внутрішньої сторони влаштовуються з невеликим ухилом в сторону приміщення пластикові підвіконники серії 1.136.5-16 ч.1,2 ,

із зовнішньої сторони водозлив із оцинкованої покрівельної сталі.

Зовнішні двері парадні і тамбурні- заскленні, фірми NAYADA.

Внутрішні двері по ГОСТ 6629-74 слідуючих марок:

вхідні двері марки ДГ 21-10 одностулкові,

двері в санвузли глухі, одностулкові марки ДГ 21-7

Дерев’яні коробки по периметру обгортаються толем і прибиваються до 4 дерев’яних пробок, закладених в цегляну кладку. Шви заповнюються монтажною піною і закриваються нащільниками.

Таблиця 2.1 Специфікація елементів заповнення прорізів

.2.8 Підлоги

Підлоги - конструкції, які постійно піддаються механічним впливам. Підлоги по міжповерховим перекриттям повинні мати звукоізоляційні властивості.

Для житлових кімнат, коридорів, санвузлів влаштовують підлогу зі штучних матеріалів. У санвузлах влаштовується підлога із керамічної плитки.

Таблиця 2.2. Експлікація підлог

3. ЗОВНІШНЄ І ВНУТРІШНЄ ОЗДОБЛЕННЯ

.1 Зовнішнє опорядження

Будинок має прямокутну форму з відкритими терасами. Цоколь оздоблений керамічною плиткою під колір дому.

Таблиця 3.1 Внутрішнє опорядження

4. ІНЖЕНЕРНЕ ОБЛАДНАННЯ

Водопровід господарчо-питної води, розрахунковий напір

в основі стояків.

Гаряче водопостачання - центральне від зовнішньої мережі.

Розрахунковий напір в основі стояків 22 м водяного стовпа..

Каналізація - господарчо-фекальна в міську мережу.

Опалення - водяне центральне від зовнішнього джерела; температура води в теплоносію 103-70 0С.

Вентиляція - рекуператор ПРАНА.

Газопостачання від зовнішньої мережі.

Електропостачання - ІІ категорії, напруга 220/380 В

Освітлення лампами розжарювання.

Улаштування зв’язку - супутникове телебачення, телефонні вводи.

Обладнання кухонь і сан. вузлів - газові плити, мийки, ванни, умивальники, унітази.

Сміттєпровід - не передбачено, ліфт - пасажирський передбачено.

5. ПРОТИПОЖЕЖНІ ВИМОГИ

Щоб уникнути пожежі в житловому будинку необхідно дотримуватися таких правил пожежної безпеки згідно ДБН В.2.1.7.-2002 «Пожежна безпека» : утримувати в справному стані електромережі, електричні прилади, прилади опалення і дотримуватись заходів безпеки при їх експлуатації;

виконувати заходи безпеки при користуванні газовими приладами, предметами побутової хімії та проведення ремонту в квартирах із застосуванням лаків, фарб;

додержуватись в будівлях встановленого протипожежного режиму (не загороджувати евакуаційні виходи на балконах та лоджіях, утримувати в справному стані улаштування, які входять в систему протидимового захисту будинку);

не загромаджувати драбини, холи,коридори загального користування та підходи до засобів пожежогасіння;

не дозволяти будівництво гаражів та інших будівель в протипожежних розривах;

не дозволяти зберігати в гаражах паливно-мастильних матеріалів з верх встановленої норми.

Димові канали розташовані в зовнішніх стінах з негорючих матеріалів, утеплених при необхідності з зовнішньої сторони для попередження конденсації вологих відвідних газів. Необхідно забезпечити проїзд пожежної машини. Основні дороги, проїзди, проходи, повинні мати тверде покриття.

СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ

1. ДСТУ-Н Б.1.1-27-2010«Будівельна кліматологія та геофізика»

. ДБН 360-92** ”Містобудування, планування і забудова міських та сільських поселень”

. ДБН В.2.1.7.-2002 ”Пожежна безпека”

.Буга Г.П. Гражданские , промышленные и сельскохозяйственные здания.

м. «Высшая школа» , 1983 - с.216-307.

.Сербинович П.П. Гражданские здания массового строительства и с/х - М:

стройиздат. 1980 - 476с.

.Тусунова, М.М.Гаврилова, Архитектурное проектирование, - Москва,

«Высшая школа», 1988г.

.Благовещенский Ф.А., Архитектурные конструкции. Москва:

”Архитектура-С”, 2011.

. Ю.Н. Коваленко, В.П. Шевченко, И.Д. Михайленко Краткий справочник архитектора, Киев - 1975.

. Вильчик Н.П Архитектура зданий, Москва: ”ИНФРА-М”,2008.

ДОДАТКИ

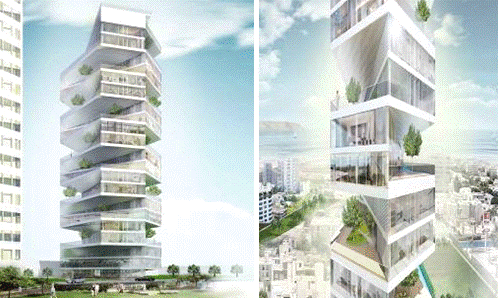

Аналоги:
