Введение
В процессе эксплуатации вычислительной техники приходится не
только проводить необходимое техническое обслуживание и ремонт, но и регулярно
модернизировать состав компьютеров и программного обеспечения, правильно
организовывать ввод новой техники в эксплуатацию и многое другое. Для этого
необходимо постоянно следить за развитием аппаратных и программных средств,
уметь правильно сопрягать их различные элементы между собой и соблюдать при
этом правила техники безопасности. При выполнении работ по техническому
обслуживанию, необходимо уметь пользоваться технической и эксплуатационной
документацией и уметь правильно ее заполнять, чтобы не возникало никаких
вопросов со стороны технических требований к проводимым работам и оборудованию
и существующего законодательства.
Под модернизацией обычно подразумевается замена одного (или сразу
нескольких компонентов) или добавлением новых устройств или плат расширения.
Необходимость периодической модернизации компьютера обуславливается как
развитием аппаратной части, так и развитием программного обеспечения. Так как
модернизация ПК стала неизбежным явлением, то стоит придерживаться следующих
рекомендаций: Во-первых, заниматься модернизацией компьютера следует только в
тот момент, когда возникают серьёзные затруднения в работе привычными
прикладными программами. Во-вторых, нужно точно сформулировать цель
модернизации.
Компьютерная техника для офисов закупается по минимальной цене с
конфигурацией, удовлетворяющей самые необходимые потребности, такие как: работа
с графическими редакторами, таблицами, базами данных и т.д. Причём, подбирая
как офисный ПК, так и его комплектующие, следует отдавать предпочтение наиболее
стабильно работающему оборудованию, т.к. часто компьютеры в офисах работают по
10-12 часов в сутки. При этом случайный сбой способен
уничтожить результаты многочасового труда, а иногда и парализовать работу всего
офиса, особенно если рабочие документы, как это часто бывает, хранятся
локально, а не на выделенном сервере.
Что касается функциональности, конфигурация офисного
компьютера должна быть такова, чтобы без проблем запускались все необходимые
для офисной работы программы, а компьютер можно было подключить к локальной
сети. Кроме того, необходим достаточный запас производительности, чтобы можно
было переходить на новейшие программные продукты и технологии.
Офисный компьютер должен обеспечивать выполнение работы, при
этом допуская возможность дальнейшей модернизации. Но если дома модернизацией
можно заниматься долго и "со вкусом", то в офисе она должна отнимать
минимум времени и денег. Поэтому, выбирая компьютер, необходимо проверить на
материнской плате наличие свободных разъемов под память и слотов для подключения
дополнительных плат. Кроме того, желательно присутствие нескольких USB-портов
для подключения нескольких устройств, например принтера и сканера.
Целью
курсового проекта является создание алгоритма модернизации
офисной конфигурации компьютера.
Для этого надо решить ряд задач:
1. Составить алгоритм подборки комплектующих для
компьютера.
. Обосновать экономические показатели курсового
проекта.
В результате по окончанию работ будет:
1. Увеличена производительность компьютера.
2. Увеличен срок службы компьютера.
. Поддержка современных офисных программ на нормальном уровне.
1. Обзорно-постановочная часть
.1 Конфигурация компьютерной системы
Для модернизации был выбран офисный компьютер со следующей конфигурацией:
) Корпус ПК Hansan Feel 505
Рисунок 1 - Корпус Hansan Feel 505
Таблица 1 Технические характеристики старого корпуса ПК
Марка
|
Hansan Feel 505
|
3,5" внутр.
|
2
|
Высота, см
|
45,5
|
Ширина, см
|
19
|
Глубина, см
|
47
|
Толщина металлических стенок, мм
|
1/1,2
|
Дополнительный вентилятор
|
1 задний большой
|
) Материнская плата ASUS P4B
Рисунок 2 - Материнская плата ASUSP4B
Таблица 2 Технические характеристики старой материнской платы
Основные характеристики
|
Наименование
|
Asus P4B, rev
1.03
|
Производитель
|
ASUS
|
Чипсет материнской платы
|
Intel 845
|
Процессор
|
Гнездо процессора
|
Socket478
|
1
|
Поддержка типов процессоров
|
Pentium 4, Celeron
|
Частота шины
|
66-200 МГц
|
Поддержка памяти
|
Количество разъемов DIMM
|
3
|
Количество разъемов RIMM
|
0
|
Тип поддерживаемой памяти
|
SDRAM PC100/PC133
|
Макс. объем оперативной памяти
|
3 Гб
|
Конфигурация
|
Звук
|
2-канальный кодек AC’97
|
BIOS
|
Award BIOS
|
Интерфейс, разъемы и выходы
|
AGP4x
|
1 шт.
|
PCI
|
6 шт.
|
USB
|
4 порта (2 на плате, 2 дополнительных коннектора)
|
Прочие характеристики
|
Форм-фактор,
размер
|
ATX, 22 х 30,5 см
|
Вес брутто
|
1,55 кг
|
) Блок питания Chieftec DSI200P 200W
Рисунок3 - Блок питания Chieftec DSI200P 200W
Таблица 3 Технические характеристики старого блока питания
Производитель
|
Chieftec
|
Мощность
|
200 ВТ
|
Система охлаждения
|
1 вентилятор
|
Версия ATX12V
|
2.3
|
Тип разъема для материнской платы
|
20+4pin
|
Количество разъемов 4-pin CPU
|
1
|
Количество разъемов 4-pin IDE
|
2
|
Количество разъемов 15-pin SATA
|
2
|
Ширина
|
175 мм
|
Высота
|
86 мм
|
Глубина
|
65 м
|
) Процессор Intel® Pentium® 4 Processor 1.40 GHz, 256KCache, 400 MHz FSB
Рисунок 4 - процессор Intel Pentium 4
Таблица 4 Технические характеристики старого процессора
Производитель
|
Intel
|
Тактовая частота
|
1.4 МГц
|
Количество ядер
|
1
|
Частота системной шины
|
400 МГц
|
Кэш-память 2 уровня
|
Набор команд
|
32-bit
|
Поддерживаемые разъемы
|
PPGA423, PPGA478
|
Размер корпуса
|
53.3ммx 53.3мм
|
Размер ядра процессора
|
217 мм2
|
Кол-во транзисторов в ядре процессора
|
42 млн
|
Техпроцесс
|
180 нм
|
Макс .расч. мощность
|
54,7 Вт
|
Диапазон напряжения VID
|
1.600В-1.75В
|
5) Система охлаждения -Intel BOX Кулер s478
Рисунок 5 - Intel BOX Кулер s478
Таблица 5 Технические характеристики старого кулера
Производитель
|
Intel
|
Назначение
|
Процессорный
|
Количество оборотов (RPM)
|
2200-2800
|
Максимальный уровень шума (дБ)
|
30
|
Коннектор
|
4-pin для
материнской платы
|
Поддерживаемые сокеты
|
775
|
Питание
|
12 В
|
Размеры
|
235 х184 х 98
|
6)
Оперативная память 128MB SDRAM PC133 (133MHz) DIMM CL3 Transcend JetRAM
Рисунок 6 - Оперативная память SDRAM PC133 Transcend JetRAM 128 MB
Таблица 6 Технические характеристики старой ОЗУ
Наименование
|
128 SDRAM PC133 DIMM CL3 Transcend
JetRAM [D6]
|
Производитель
|
Transcend
|
Вид памяти
|
SDRAM
|
Стандарт
|
PC133
|
Емкость
|
128 Мб
|
Частота
|
133 МГц
|
Тех.исполнение
|
DIMM
|
Организация модуля
|
16Mx64
|
Организация чипов
|
16x8
|
В комплекте
|
1 модуль
|
) Жесткий диск 3.5" IDE 40Gb WD400LB Caviar
Рисунок 7 - Жесткий диск Carviar
WD400LB 40 ГБ
Таблица 7 Технические характеристики старого HDD
Объём
|
40 Гб
|
Объем буферной памяти
|
2 Мб
|
Скорость вращения
|
7200 rpm
|
Интерфейс
|
IDE
|
Cреднее время доступа, чтение
|
Среднее время доступа, запись
|
10,9мс
|
Среднее время задержки
|
4,2 мс
|
Форм-фактор
|
3.5"
|
Размеры (ШхВхД)
|
101,6х26,1х147 мм
|
Вес брутто
|
0,70 кг
|
8) Видеоадаптер nVIDIA GeForce 4 МХ 440-SE 64 Мб.

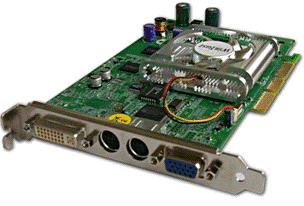

Рисунок
8 - Видеоадаптер nVIDIA GeForce MX 440-SE
64 Мб
Таблица 8 Технические характеристики старого видеоадаптера
Наименование
|
GeForce4 МХ 440-SE
|
Ядро
|
NV17
|
Техпроцесс (мкм)
|
0,15
|
Частота работы ядра
|
250 МГц
|
Объем памяти
|
64 Мб
|
Интерфейс
|
AGP 4x
|
Версия DirectX
|
7,1
|
9) CD-привод
CD ROM Kenwood 72x TrueX UCR 421
Рисунок
9 - CD-привод CD ROM Kenwood 72x TrueX
UCR 421
Таблица 9 Технические характеристики старого CD-привода
Поддерживаемые форматы:
|
CD-ROM Mode 1 and Mode
2, CD-R, CD-RW, CD-Extra, CD-DA Audio, Photo CD (Single- and Multi-Session),
CD-I/FMV, Video CD, CD-ROM-XA
|
Скорость вращения (RPM)
|
5000
|
Время поиска
|
<10 мс
|
Скорость чтения
|
6,7500-10,600 КБ/сек
|
Буфер
|
2,048 КБ
|
1.2 Назначение и технические характеристики устройств
1.2.1 Корпус ПК
Корпус системного блока - важнейшая часть ПК, которая защищает внутренние
компоненты компьютера от механических и физических воздействий и обеспечивает
их компактное крепление.
Выбор корпуса - ответственная задача, несмотря на то
что стоимость его весьма невелика. Недорогой корпус, как правило, включает в
себя блок питания, а от его мощности и качества изготовления зависит
стабильность работы всего компьютера. Для долгосрочной работы в офисе требуется
достаточно мощный и качественный, поэтому у современного офисного ПК мощность
БП должна быть не менее300-350 Вт.
Для бюджетной системы отлично подойдет компактный
стальной корпус MicroATX, под который легко подобрать материнскую плату.
Алюминиевые модели стоят дороже, а их преимущество заключается лишь в меньшем
весе и, как правило, в более привлекательном дизайне. Ассортимент стальных
корпусов гораздо шире, что позволяет подобрать модель на свой вкус.
Корпус офисного компьютера должен быть как можно меньше и незаметнее - по
соображениям практичности и экономии места, но в то же время должны быть легко
доступны разъемы (обычно аудио и USB) на передней панели и кнопка включения.
Иногда полезно на корпусе системного блока иметь ушко для крепления замка - это
позволит ограничить доступ к внутренним компонентам компьютера.
Исходя из вышеописанного, был выбран следующий корпус ПК, отвечающий всем
основным характеристикам: Корпус Codegen
"M104-A11" (500Вт).
Рисунок 10 - Корпус Codegen
"M104-A11" (500Вт)
Таблица 10 Технические характеристики выбранного корпуса ПК
Производитель
|
Codegen Group
|
Тип
|
MiniTower
|
Форм-фактор
|
microATX
|
Размеры (ШхВхГ)
|
175 х 358 х 405 мм
|
Блок питания
|
500 Вт ATX12V V2.03
|
