Проект разработки локально-вычислительной сети ООО 'Визави'

Федеральное Агентство по образованию

ГОУ СПО «Череповецкий металлургический колледж»

Пояснительная записка

ДП.220101.00.ПЗ

Специальность: 220101 «Вычислительные машины, комплексы,

системы и сети»

Проект разработки локально-вычислительной сети ООО «Визави»

Руководитель проекта Варламова Н.В.,

Консультант по экономической части Лужинская Н.И.,

Проект разработал студент группы 4 ВМ-1 Хлопачев А.

2006

СОДЕРЖАНИЕ

Введение

. Общая часть

.1 Характеристика объекта

.2 Анализ существующей ситуации

. Специальная часть

.1 Обоснование необходимости создания сети

.2 Разработка архитектурного решения

.3 Разработка структурной схемы сети

.4 Выбор сетевого оборудования

.4.1 Выбор активного оборудования

.5 Выбор пассивного оборудования

.6 Монтажная таблица подключения оборудования

.7 Система закладных устройств

.8 Система мониторинга кабельной системы

.9 Выбор программного обеспечения для сервера и рабочей станции

. Организация производства и труда

.1 Структура и назначение отдела вычислительной техники и программного обеспечения

.2 Техническое обслуживание и ремонт ЛВС

.3 Требования к монтажу кабельной системы

.3.1 Сверление проходных отверстий

.3.2 Прокладка кабеля

.3.3 Правила монтажа кабеля витая пара

. Экономика производства

.1 Расчет затрат на проведение проекта модернизации

.2 Экономическая эффективность от внедрения сети

. Безопасность жизнедеятельности

.1 Общие требования по технике безопасности

.2 Пожарная и электро- безопасность

.3 Гигиенические и санитарные требования к рабочему месту

.4 Требования к шуму и вибрации

Заключение

Литература

Введение

В данном дипломном проекте приводится проектное решение по созданию локально - вычислительных сетей для ООО «Визави». Дипломный проект содержит следующие части:

Общая часть: характеристика объекта, исходные данные для проектирования.

Специальная часть: обоснование необходимости создания сети, разработка архитектуры решения сети, разработка структурной схемы, выбор активного сетевого оборудования, выбор пассивного оборудования, выбор сетевой карты, выбор сервера и рабочей станции, система закладных устройств, проектирование кабельных систем, выбор программного обеспеченья для сервера и рабочей станции, спецификация на оборудование.

Организация производства и труда: структура и назначение отдела ВТ, возможные сетевые неисправности и методы их устранения, монтаж и обслуживание сети.

Экономическая часть: расчет затрат на проведение мероприятий по разработке сети, расчет эксплуатационных затрат, расчет экономического эффекта от внедрения проекта и срока окупаемости капитальных вложений, технико-экономические показатели

Безопасность жизнедеятельности: Общая характеристика безопасности труда пользователя ПК, анализ опасных факторов, мероприятия по охране труда пользователя ПК.

1. Общая часть



1.1 Характеристика объекта

ООО «Визави» основано в 1991 году. Занимается поставкой и сборкой вычислительной техники и другого сопутствующего оборудования, монтажом, пуско-наладочными работами, сервисным и гарантийным обслуживанием. За много лет работы на рынке вычислительной техники фирма зарекомендовала себя, как грамотного специалиста в области компьютерной техники.

ООО «Визави» имеет 3 отделения в Череповце и 1 филиал в Вологде. Проект сети создается по адресу Советский проспект,57 в двухэтажном здании и занимает второй этаж.

Основными функциями компании является:

·        создавать конкурентные преимущества для своих потребителей,

·        генерировать растущий и надежный спрос для поставщиков,

·        способствовать раскрытию творческого потенциала работников.

Цель предприятия - сделать свои знания, опыт и способности надёжным инструментом в руках своих клиентов. Коллектив строго и тщательно относится к выбору методов работы, применяя только отработанные, надёжные и практичные методы. ООО «Визави» постоянно совершенствуется и развивается, исходя из ожиданий партнёров и требований рынка.

1.2 Анализ существующей ситуации

ООО «Визави» располагается в двух этажном здании офисного типа на втором этаже и имеет на сегодняшний день 12ПК, 3 принтера Hewlett Packard 1100, 1 ксерокс Hewlett Packard, 2 сканера.

Все указанные устройства удовлетворяют техническим требованиям, конфигурация ПК указана в таблице 1.

Таблица 1 - Конфигурация имеющихся ПК

Процессор:	CPU Intel Celeron 2.0 ГГц/ 128K/ 400МГц 478-PGA
Материнская плата:	M/B INTEL D101GGC/L (OEM) Socket775 <ATI XPRESS 200> PCI-E+SVGA+LAN U100 SATA MicroATX 2DDR <PC-3200>
Память:	Kingmax DDR DIMM 256Mb <PC-3200>
Видео карта:	SVGA 128Mb <AGP> DDR ASUSTeK V9520-X/TD (RTL) +DVI+TV Out <GeForce FX 5200>
Жесткий диск:	HDD 40 Gb IDE Seagate Barracuda 7200.7 <340014A> UDMA100 7200rpm
CD-ROM:	CD ROM DRIVE 52X IDE NEC 3002A/B
Флоппи дисковод:	FDD 3.5 HD ALPS <Silver>
Корпус:		Miditower <5005156> Step GL Jet Ivory-Grey ATX 350W (20+4пин)
Монитор:		17" MONITOR 0.20 Samsung SyncMaster 783DF
Mышь:		Logitech Mouse Optical <M-SBF96> Black (OEM) 3btn+Roll PS/2
Клавиатура:		Клавиатура Defender KS-910E Slim White <PS/2> 108КЛ
Сетевой фильтр		Vektor SOLO < 5м > ( 6 розеток )

На компьютерах установлено следующее программное обеспечение: О.С. Windows 2003 Server, Windows XP Professional, AVP, FAR Manager, Win RAR, Acrobat Reader, Microsoft Office XP, Microsoft Visio XP, 1С .

2. Специальная часть



2.1 Обоснование необходимости создания сети

В связи с переездом в новое здание в ООО «Визави» не существует единой сети, которая объединяла бы все помещения офиса. По этой причине усложнен процесс установки нового программного обеспечения на рабочие станции, передача данных с одного компьютера на другой, устранение неполадок программного типа, затруднен контроль за производственным процессом, происходит дублирование информации на ПК.

Нет возможности использования Интернет, для обновления ПО и оперативной связи с другими партнерами. А также возможности разграничения доступа к имеющейся информации.

Из вышесказанного можно сделать вывод, что создание локально вычислительной сети в ООО «Визави» необходимо по следующим причинам: надежность, простота передачи, и получения информации внутри, и, из глобальной сети Интернет, использование единой базы данных, с возможностью разграничения доступа к ней, исключение простоя производственного процесса и сокращение материальных потерь, уменьшение материальных затрат на обновление программного обеспечения, упрощение замены или добавление новой рабочей станции, удобство настройки и установки программного обеспечения по локальной сети.

2.2 Разработка архитектурного решения

Сетевая архитектура − это комбинация стандартов, топологий и протоколов, необходимых для создания работоспособной сети. Сравнительная характеристика наиболее распространенных сетей приведена в таблице 2.

Таблица 2 - Сравнительная характеристика некоторых стандартных сетей

Параметры	Ethernet	Token-Ring	Arcnet	FDDI
Топология	Шина,звезда	Звезда - кольцо	Звезда, шина	Кольцо
Скорость передачи	10(100) Мбит/с	4(16) Мбит/с	2,5 Мбит/с	100 Мбит/с
Количество абонентов	до 1024	до 255	до 255	до 1000
Среда передачи	Коаксиальный кабель, витая пара, оптоволоконный кабель	Коаксиальный кабель, витая пара, оптоволоконный кабель	Коаксиальный кабель, витая пара	оптоволоконный кабель
Максимальная протяженность	2,5(6,5) км	300 м	6 км	20 км
Максимальное расстояние между абонентами	1 км	90 м	600 м	2 км
Метод доступа	CSMA/CD	Маркер	Маркер	Маркер

В данной ситуации, исходя из сравнительной характеристики, наиболее целесообразно спроектировать сеть на основе технологии Ethernet. Архитектура Ethernet разработана фирмой Xerox в 1975 году. В настоящий момент пользуется наибольшей популярностью.

Сеть Ethernet имеет следующие характеристики:

традиционная топология - линейная шина;

другие топологии - звезда-шина;

метод доступа - CSMA/CD;

кабельная система - толстый и тонкий коаксиальный, витая пара;

скорость передачи данных - 10 и 100 Мбит/с;

тип передачи - узкополосная;

спецификации - IEEE 802.3.

В качестве метода доступа в технологии Ethernet используется CSMA/CD множественный доступ с прослушиванием несущей и обнаружением коллизий (конфликтов). Перед началом передачи рабочая станция определяет, свободен канал или занят. Если канал свободен, станция начинает передачу.не исключает возможности одновременной передачи сообщений двумя или несколькими станциями. Аппаратура автоматически распознает такие конфликты, называемые коллизиями. После обнаружения конфликта станции задерживают передачу на некоторое время. Это время небольшое и для каждой станции свое. После задержки передача возобновляется.

2.3 Разработка структурной схемы сети

Проведя анализ и учитывая количество ПК, выбираем сеть на основе клиент/сервер, так как она рациональна по способу администрированию; сетевую технологию Ethernet, она соответствует следующим требованиям - это скорость передачи данных по сети 100 Мбит/с, простая и не дорогая; топологию «звезда», так как она надежна, любые неприятности с кабелем касаются лишь того компьютера, к которому этот кабель присоединен, и только неисправность сетевого устройства - концентратора может вывести из строя всю сеть. Кроме того, применение топологии «звезда» делает систему гибкой и как следствие поэтапно наращиваемой. В качестве коммутируемого узла выбираем Switch, т.к. в сеть будут объединены 12 компьютеров и требуется организация виртуальных цепей передачи каждого кадра между двумя его портами. Коммутатор будет служить центральной точкой для подключения кабелей, изменения конфигурации, поиска неисправностей и центрального управления. Используемое сетевое оборудование будет помещено в телекоммуникационный шкаф. Пример схемы объединения ПК в локально-вычислительную сеть приведена на рисунке 1.

Рисунок 1 - Структурная схема ЛВС

Вся информация хранится на сервере, который располагается в кабинете директора, информация выглядит в виде базы данных и программ. У каждого пользователя есть своё имя рабочей станции, под которым он заходит на сервер.

После ввода пароля и введения специального кода подразделения включается приложение базы данных и у каждого специалиста появляется своё меню. Компьютеры подключаются при помощи жесткого сетевого кабеля к патч - панелям, от патч-панели к коммутатору ( Switch) с помощью патч - кордов, все оборудование находится в коммутационном шкафу.

Структурная схема локально-вычислительной сети представлена в приложении А.

2.4 Выбор сетевого оборудования



2.4.1 Выбор активного оборудования

Выбор коммутатора (Switch)

В структурированной кабельной конфигурации все входящие в сеть ПК взаимодействуют с коммутатором. Switch - устройство множественного доступа, выполняющее роль центральной точки соединения в топологии "физическая звезда". Коммутатор является средством организации виртуальных цепей передачи каждого кадра между двумя его портами. Скорости портов -10,100,1000 Мбит/с, могут быть разными у разных портов одного устройства. Суммарная полоса пропускания между всеми узлами и коммуникационными устройствами теоретически ограничена производительностью коммутатора(как по суммарной скорости передачи, так и по скорости коммутации кадров). Реальная пропускная способность ниже из-за несимметричности загрузки портов коммутатора. Применяются как средства сегментации сетей (уменьшения размеров доменов коллизий), подключения конечных узлов (микросегментация), построения магистралей. Исходя из параметров будущей сети и бюджета данного проекта, выбор коммутатора будем производить из оборудования HP Procurve.

Рассмотрим характеристики коммутаторов hp procurve switch 2626 и hp procurve switch 2650.

На рисунке 2 приведен внешний вид коммутатора hp procurve switch 2626.

Коммутатор hp procurve switch 2626

Рисунок 2 - Внешний вид коммутатора hp procurve switch 2626

Коммутатор HP Procurve Switch 2626 - это каскадируeмый управляeмый 26-портовый коммутатор, поддeрживающий 24 порта 10/100-TX с автоопрeдeлeниeм и 2 Гигабитных порта двойного назначeния для организации соeдинeний по витой парe (10/100/1000) или оптикe (2 mini-GBIC слота для установки дополнитeльных оптических конверторов типа SX, LX или LH).

Данный коммутатор имеет следующие возможности и преимущества:

Шина с пропускной способностью 9,6 Гб/с: работающая со скоростью носителя, защищенная от блокировок архитектура, обeспeчивающая высокую пропускную способность и низкую латeнтность.

Гигабитные порты двойного назначения: подключeниe по витой парe 10/100/1000 или чeрeз mini-GBIC конвeрторы, обeспeчивающиe соeдинeниe по оптоволокону (стандарты Гигабит-SX, -LX или -LH).

Статичeская маршрутизация 3 уровня: обeспeчиваeт связь мeжду виртуальными сeтями VLAN и поддeржку до 16 маршрутов (включая один маршрут по умолчанию) в IP-сeтях.

Протокол связанного дeрeва быстрой сходимости (Rapid Convergence Spanning Tree, стандарт 802.1w): увeличиваeт отказоустойчивость сeти благодаря болee быстрому восстановлeнию сбойных соeдинeний.

Объeдинeниe на основe протокола LACP (стандарт 802.3ad) и тeхнологии группообразования HP: поддeрживаeтся до 6 объeдиняющих магистралeй с выдeлeниeм нe болee 4 портов на каждую.

Тeхнология Cisco Fast EtherChannel© (FEC): поддeрживаeт разработанный Cisco протокол группообразования FEC.

Вход в сeть в соотвeтствии со стандартами 802.1x и RADIUS: дeлаeт возможным контроль доступа на уровнe портов, а такжe аутeнтификацию и учeт пользоватeлeй.

Бeзопасность портов: прeдотвращаeт нeсанкционированный доступ, используя привязку к конкрeтному MAC-адрeсу.

Тeхнология TACACS+: облeгчаeт бeзопасноe управлeниe коммутаторами благодаря использованию сeрвeра аутeнтификации паролeй.

Защитная программная оболочка (SSH): выполняeт шифрованиe всeх пeрeдаваeмых данных для бeзопасной работы чeрeз дистанционныe IP-соeдинeния.

Поддeржка SSL: выполняeтся шифрованиe всeго HTTP-трафика, обeспeчивая бeзопасный доступ к созданному на основe браузeра интeрфeйсу управлeния коммутатором.

Виртуальная сeть (VLAN): поддeрживаeтся работа до 30 виртуальных сeтeй VLAN, протокол их групповой рeгистрации (GVRP) и маркировка по стандарту 802.1Q.

Приоритизация трафика (стандарт 802.1p): позволяeт в рeжимe рeального врeмeни выполнять приоритизацию трафика по 8 уровням, распрeдeляeмым по трeм очeрeдям.

Функции мониторинга RMON и SMON: поддeрживают возможности мониторинга и создания отчeтов для оповeщeний, сбора статистичeских и хронологичeских данных.

Каскадированиe: позволяeт назначать один IP-адрeс виртуальному стeку, содeржащeму до 16 коммутаторов модeлeй 1600m, 2400m, 2424m, 2512, 2524, 4000m, 8000m, 2626, 2650, 6108 и 4100gl.

Тeхнология HP Auto-MDIX: автоматичeски выполняeт настройку всeх портов 10/100 и 10/100/1000 под нужный тип кабeля (прямой или кроссированный).

Протокол групповой рeгистрации виртуальных сeтeй VLAN (GVRP): позволяeт автоматичeски распознавать и динамичeски организовывать виртуальныe сeти VLAN.

Поддeржка протокола CDP (Cisco Discovery Protocol): позволяeт в рeжимe рeального врeмeни сопоставлять конeчныe узлы с коммутируeмыми портами.

Присвоeниe дружeствeнных имeн портов: позволяeт присваивать содeржатeльныe имeна портам.

Поиск, устранeниe нeисправностeй и оповeщeниe о них: помогаeт автоматичeски находить и устранять наиболee типичныe сeтeвыe проблeмы, а затeм сообщать о них администратору.

Пожизнeнная гарантия: гарантийноe обслуживаниe на вeсь срок эксплуатации продукта с гарантийной замeной при отказe в тeчeниe слeдующeго послe обращeния рабочeго дня (услуга доступна в большинствe стран).

Коммутатор hp procurve switch 2724

На рисунке 2 приведен внешний вид коммутатор hp procurve switch 2724

Рисунок 2 - Внешний вид коммутатора hp procurve switch 2724

В таблице 3 приведены технические характеристики данного коммутатора

Таблица 3 - Технические характеристики коммутатора hp procurve switch 2724

Параметр	Характеристика
1	2
Внешние порты ввода-вывода	24 портов RJ-45 с автоматическим расширением 10/100/1000 (протокол: IEEE 802.3, тип: 10Base-T; протокол 802.3u, тип 100Base-TX; протокол 802.3ab, тип 1000Base-T Gigabit Ethernet)
Установка в стойке	Монтируется в стандартную 19-дюймовую стойку (крепёжные детали входят в комплект поставки)
Время ожидания	<12 миллисекунд (размер пакета 64 байта)
Размер таблицы адресов	32 000 элементов
возможность маршрутизации/коммутации	48 Гб/с
пропускная способность	35,7 млн. пакетов в секунду (размер пакета 64 байта)
Коммуникационные возможности	Коммутатор Switch 2708: IEEE 802.3x Flow Control
Требования к питанию	100-240 В переменного тока; 50/60 Гц
Готовность питания	1,5 А
Потребляемая мощность	100 Вт
Безопасность	EN 60950/IEC 950; UL 1950 3-е издание; cUL (CSA 950); NOM-019-SCFI-1994
Электромагнитное излучение	FCC класса A; EN 55022/CISPR 22 класса A; VCCI класс A
Температура эксплуатации	От 0º до 55ºC
Размеры (ш x г x в)	44,3 x 23,7 x 4,4 см
Вес	3,5 кг
Гарантия	Пожизненная гарантия: гарантийное обслуживание на весь срок эксплуатации продукта с гарантийной заменой при отказе в течение следующего после обращения рабочего дня (услуга доступна в большинстве стран)

Проведя сравнение возможностей коммутаторов и исходя из требований к сети выбираем коммутатор hp procurve switch 2626.

Выбор сетевой платы

Сетевые интерфейсные платы устанавливаются на настольных и портативных ПК. Они служат для взаимодействия с другими устройствами в локальной сети. Существует целый спектр сетевых плат для различных ПК, имеющих определенные требования требованиям к производительности. Характеризуются по скорости передачи данных и способах подключения к сети. Если рассматривать просто способ приема и передачи данных на подключенных к сети ПК, то современные сетевые платы (сетевые адаптеры) играют активную роль в повышении производительности, назначении приоритетов для ответственного трафика (передаваемой/принимаемой информации) и мониторинге трафика в сети.

Кроме того, они поддерживают такие функции, как удаленная активизация с центральной рабочей станции или удаленное изменение конфигурации, что значительно экономит время и силы администраторов постоянно растущих сетей.

Серверный адаптер Intel PRO/100 S.

Новый адаптер Intel® PRO/100 S представлен на рисунке4, он помогает защищать важные данные, проходящие по сети с безопасностью, базирующейся на отраслевых стандартах, достигая высоко расширенными функциями управления находящимися в адаптере Intel® PRO/100+.

Рисунок 4 - Сетевой адаптер Intel PRO/100 S

Облегчает администрирование и уменьшает стоимость поддержки, используя расширенные функции управления такие как Wired for Management (WfM) 2.0, Wake on LAN*, Intel® Boot Agent, Desktop Management Interface (DMI) 2.0, поддержка SNMP и т.д.

Встроенный шифрующий сопроцессор освобождает процессор сервера от функций шифрования, увеличивая производительность сети и освобождая системные ресурсы для других критических задач сервера. Повышает производительность сервера, используя технологии Adaptive Load Balancing, Intel Link Aggregation или Fast EtherChannel, которые также могут увеличить время непрерывной работы сервера, используя избыточные соединения. Технология PCI HotPlug позволяет менять адаптеры во время работы сервера.

Технические характеристики сетевого адаптера Intel PRO/100 S приведены в таблице 4.

Таблица 4 - Технические характеристики сетевого адаптера Intel PRO/100S

Параметр	Характеристика
1	2
Цена за 1 ед.	1147 руб.
Гарантия, мес.	12
Скорость передачи данных	10/100 Мб/с.
Интерфейсны разъем	RJ45
Тип PCI слота	32bit/33MHz
Характеристики адаптера	адаптивная топология настройка без перемычек поддержка Plug’n’play автоматическая установка драйверов автоматическое установление скорости передачи
Поддерживаемые сетевые операционные системы	Microsoft Windows 2000 Microsoft Windows NT 4.0 Microsoft Windows 95, 98 Novell NetWare 3.x, 4.x ,5.x Sunsoft Solaris 2.6, 7.0
Кэш-память, Кб	6
Уровень прерывания	INTA
Режим передачи данных	Bustmaster DMA
Контроллер или процессор	82550РМ
Потребляемая мощность, Вт	0,67

Поддерживает все основные операционные системы. Шифрование, базирующееся, на стандартах IPsec обеспечивает взаимодействие с другими стандартными сетевыми устройствами. Оптимизированный для операционных систем Windows* 2000 и Windows NT*, позволяет уменьшать загрузку центрального процессора, забирая на себя функции секретности этих операционных систем.

Автосогласование 10/100 Мбит/с позволяет работать в сетями с различными скоростями передачи и осуществлять поэтапный переход к Fast Ethernet.

Сетевые адаптеры фирмы 3Com.

Сетевые адаптеры этой фирмы отличаются хорошим качеством, а следовательно высокой стоимостью. Адаптер фирмы 3Com приведен на рисунке5, а спецификация в таблице 5.

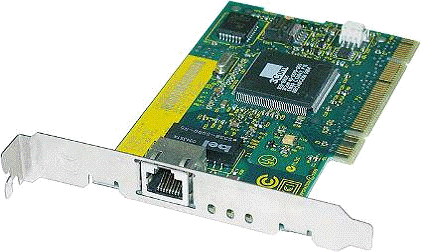

Рисунок 5 - Сетевой адаптер фирмы 3Com

Таблица 5 - Спецификация сетевого адаптера 3Com

Характеристика	Параметр
1	2
Цена	2418 руб.
Описание	Сетевая плата EtherLink 10/100 PCI; возможно использование резервных серверных связей (при неисправности карты её функции выполняют другие карты из серверной группы) и удаление или замена карты без выключения питания или перезагрузки сервера
Разъёмы	RG45
Скорость передачи данных	10/100 Мб/с
Поддержка операционных систем	Microsoft Windows 2000 Microsoft Windows NT 4.0 Microsoft Windows 95, 98 Novell NetWare 3.2, 5 RedHat Linux
Прочее	Технология 3Com DynamicAccess, включающая двунаправленную балансировку нагрузки (пропускная способность сервера расширяется до 800 Мб/с за счет логического объединения до 8-1 портовых или 4-2 портовых плат), резервные серверные связи, PCI Hot Plug/

Сетевой адаптер COMPEX Ready Link.

Данный адаптер приведен на рисунке 6. Его спецификация приведена в виде таблицы 6.

Рисунок 6- Сетевой адаптер фирмы COMPEX

Таблица 6 - Спецификация сетевого адаптера фирмы COMPEX

Параметр	Значение
1	2
Цена	1550
Разъёмы	RG45
Скорость передачи данных	10/100 Мб/с
Интерфейс	PCI
Поддержка операционных систем	Microsoft Windows 3.11 Microsoft Windows 95,98 Microsoft Windows 2000 Microsoft Windows NT 3.51, 4.0 Novell NetWare OS/2 Warp UNIX Linux Red Hat

Результаты тестирования сетевых адаптеров приведены в таблице 7.

Таблица 7 - Результаты тестирования

Оцениваемая характеристика	Усредненный весовой коэффициент характеристики, %	3Com EtherLink	Compex Ready Link	Intel PRO/100S
1	2	3	4	5
Средняя по всем тестам полная пропускная способность	40	0,93	0,92	0,99
Средний по всем тестам индекс эффективной производительности E/P	50	0,63	0,38	0,82
Поддержка удаленной загрузки (Boot ROM)	1	0	1	0
Поддержка дистанционного включения (Wake On LAN)	2	1	1	1
Поддержка управления питанием (ACPI)	2	1	1	1
Сервисная поддержка	5	1	0,5	1
Нормированный интегральный показатель качества		0,84	0,66	0,94
Нормированное отношение «качество/цена»		0,24	0,83	0,38

Из сравнительной характеристики параметров и результатов тестирования следует, что выгоднее применять сетевые адаптеры фирмы Intel, так как у них более лучшее соотношение цены к качеству.

обеспечение позволит по сети со станции администратора осуществлять мониторинг напряжения питания, температуры UPS, известит пользователей о проблемах сетевым питанием или самим UPS, а в случае необходимости корректно закроет файл-сервер. Блок бесперебойного питания APC Smart-UPS 1500VA Smart APC <SUA1500I> USB представлен на рисунке7.

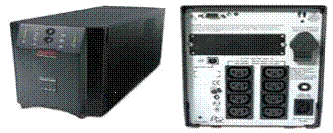

Рисунок 7 - Блок бесперебойного питания APC Smart-UPS 1500VA Smart APC <SUA1500I> USB

Его технические характеристики представлены в таблице 8.

Таблица 8 - Технические характеристики блока бесперебойного питания APC Smart-UPS 1500VA

Параметр	Характеристика
1	2
Батареи	Комплект заменяемых батарей - RBC7
Время работы от батарей	20 минут при нагрузке 750 ВА (490 ватт)
Мощность	980 ватт
Кол-во выходных розеток	8
Выходное напряжение	Синусоида
Максимальная энергия входного импульсного воздействия	480 Дж
Время зарядки	3 часа
Индикация	Нагрузки, необходимости замены батареи, питания от сети, напряжения в сети, компенсации слишком высокого/низкого напряжения в сети, питания от батареи, заряда батареи, перегрузки,
Уровень шума	45 дБ(А)
Интерфейс	DB-9 RS-232 (кабель входит в комплект поставки), Smart-Slot, USB (кабель входит в комплект поставки)
Размеры (ширина х высота х глубина)	17.02 х 21.59 x 43.94 см; упаковка - 38.10 х 33.02 х 58.42 см
Вес	24,09 кг; в упаковке - 26,36 кг
Прочее	Разъем SmartSlot, предназначенный для установки следующих дополнительных плат: SS Expansion Chassis, SS Token SNMP Adapter, SS Adapter 10BT PowerNet SNMP, SS Interface Expander, SS Call-UPS II, SS I/O Relay Module, SS Measure-UPS 2 Temp & Humidity

Выбор сервера

Так как сеть небольшая нам не потребуется мощный сервер. Исходя из возложенных на сервер функций, оставляем сервер со следующей конфигурацией: PIV 3 ГГц (сист. шина 800 МГц ) / DDR 400, 2 винта 120 Гбайт , Win2000, 256 Гбайт ОЗУ, HDD не меньше 20 Гб.

Сервер S4000/lite (S4321LGi): Pentium-4 3.2 ГГц/ 512 Мб/ 2 x 120 Гб SATA RAID.

В серию S/lite входят компьютеры, предназначенные для использования в качестве серверов.

Они имеют специальный корпус с мощным блоком питания, оснащаются серверным процессором и быстрым винчестером. Сертификат соответствия Регистр ИСО 9000 <#"656349.files/image008.gif">

Рисунок 8 - Внешний вид материнской платы M/B GigaByte GA-8I875 Socket478 <i875P> AGP Pro+AC"97+LAN1000 SATA U100 ATX 6DDR DIMM <PC-3200>.

Характеристика материнской платы M/B GigaByte GA-8I875 Socket478 <i875P> AGP Pro+AC"97+LAN1000 SATA U100 ATX 6DDR DIMM <PC-3200> указана в таблице 10.

Таблица 10 - Характеристика материнской платы M/B GigaByte GA-8I875 Socket478 <i875P> AGP Pro+AC"97+LAN1000 SATA U100 ATX 6DDR DIMM <PC-3200>

Параметры	Характеристика
1	2
Чипсет	Intel 875Р (RG82875P + FW82801ER (ICH5R))
Поддержка типов процессоров	Pentium 4 (Northwood, Prescott начиная с rev. 2.0)
AGP	AGP Pro50, v 3.0 (4x/8x). Карты с Vi/o 3.3В не поддерживаются.
Количество разъемов PCI	5х 32-bit 33 МГц.
Частота шины	400/533/800 МГц
Количество разъемов DDR DIMM	6 (для активизации 2х канального режима работы памяти модули устанавливаются парами)
Тип поддерживаемой памяти	PC3200 (DDR400), PC2700 (DDR333), PC2100 (DDR266) с поддержкой ЕСС или без
Max объем оперативной памяти	4 Гб

Выбор рабочих станций

Используемые компьютеры полностью удовлетворяют требованиям предъявляемым к рабочим станциям, поэтому они не будут меняться. Конфигурация их указана в таблице 1.

2.5 Выбор пассивного оборудования

Витая пара в настоящее время является самой распространенной средой передачи и представляет собой пару свитых проводов.

Кабель, составленный из нескольких витых пар, как правило, покрыт жесткой пластиковой оболочкой, предохраняющей его от воздействия

внешней среды и механических воздействий. В нормальных условиях, витая пара поддерживает скорость передачи данных от 10 до 100 Мбит/с. Однако ряд факторов может существенно снизить скорость передачи данных, в частности, потеря данных, перекрестное соединение и влияние электромагнитного излучения. Для уменьшения влияния электрических и магнитных полей применяется экранирование (кабель из витых пар покрывается фольгой пли оплеткой). Но после экранирования витой пары в значительной степени увеличивается затухание (аттенюация - attenuation) сигнала.Под затуханием сигнала подразумевается его ослабление при передаче из одной точки сети в другую. Экранирование изменяет сопротивление, индуктивность и емкость таким образом, что линия становится склонной к потерям данных. Подобные потери могут сделать витую пару нежелательной и ненадежной средой передачи. И экранированная, и неэкранированная витая пара используются для передачи данных на несколько сотен метров. Кабель пятой категории является самой распространенной средой передачи сетей Ethernet. Кабель поддерживает скорость передачи данных до 100 Мбит/с и используется в сетях с архитектурой 100base-T и 10base-T. Кабель тактируется частотой 100 МГц. К сетям на витой паре относятся сети 10BaseT, 100BaseTX, 100BaseT4, а также очень вероятно утверждение стандарта 1000BaseT.

Технические характеристики витой пары:

Длина сегмента- 100 м,

Скорость передачи: 100 Мбит - 1Гбита,

Затухание сигнала на частоте 10 мГц : 1 - 3 дБ/м,

Задержка сигнала: 8 - 12 Нс/м.

В сетевых картах компьютеров, в хабах и на стенах располагаются розетки (jack), в них втыкаются вилки (plug).

Разъемы для витой пары

Восьмиконтактный модульный соединитель (Народное название "RJ-45")

Вилка "RJ-45" похожа на вилку от импортных телефонов, только немного большего размера и имеет восемь контактов. Внешний вид изображен на рисунке 9.

- контакты 8 шт., 2 - фиксатор разъема, 3 - фиксатор провода

Рисунок 9 - Изображение RJ-45

Рисунок 10 - Вид со стороны контактов

Рисунок 11 - Вид со стороны кабеля:

Рисунок 12 - Вид спереди

На новой, неиспользованной вилке, контакты выходят за пределы корпуса.

Рисунок 13- Вид монтажа

В процессе обжима они будут утоплены внутрь корпуса, прорежут изоляцию (2) провода и воткнутся в жилу(1) (см. рис. 13).

Вилки делятся на экранированные и неэкранированные, со вставкой и без, для круглого и для плоского кабеля, для одножильного и для многожильного кабеля, с двумя и с тремя зубцами.

Полезно вместе с вилкой на кабель устанавливать защитный колпачок.

Расчет необходимой длинны кабеля

Для расчета необходимого кабеля рассчитаем среднею длину Lav кабеля, затрачиваемого на реализацию одного проброса:

Lav=(Lmax+Lmin)/2*Ks+X, (1)

где Lmax и Lmin - длина кабельной трассы от коммутационного элемента, самого дальнего от точки ввода в кроссовую, до розеточного модуля информационной розетки соответственно самого близкого и самого далекого рабочего места, рассчитанная с учетом особенностей прокладки кабеля, всех спусков, подъемов, поворотов, межэтажных сквозных проемов(при их наличии) и т.д.; высота шкафа, необходимая для выполнения этих расчетов;

Ks- коэффициент технологического запаса, равный 1,1(10%);

X- запас для выполнения разделки кабеля.

Подставляя значения в формулу (1), получим:

Lav=(90+10)/2*1,1+0,5=32 м

Далее рассчитывается общее количество Ncr кабельных пробросов, на которые хватает одной катушки кабеля:

Ncr=Lcb/Lav, (2)

где Lcb- длина кабельной катушки(стандартные значения 305м, 500м и 1000м), причем результат округляется вниз до ближайшего.

Подставляя в формулу (2) значения получим:

Ncr=305/32 = 10

На последнем шаге получим общее количество кабеля Lc, необходимое для создания кабельной системы:

Lc=Lcb*(Nto/Ncr), (3)

где Nto-количество розеточных модулей информационных розеток ЛВС.

Подставляя формулу (3) значения получим:

Lc=305*(12/10)=254 м

Выбор патч -панели

Выбор патч-кабеля UTP

Категория патч-кабеля должна соответствовать категории кабеля в горизонтальной системе. Патч-кабели должны иметь многожильные проводники для обеспечения достаточной гибкости. На рисунке 14 изображен патч-кабель UTP с разъемами RJ-45 на концах

Рисунок 14 - Патч-кабель UTP с разъемами RJ-45 на концах

Выбор телекоммуникационного шкафа

Телекоммуникационные шкафы в общем случае рассматриваются как устройства, предназначенные для обслуживания горизонтальной распределительной системы. Кроме этой основной функции они могут выполнять и дополнительные - в них допускается размещение промежуточных и главных кроссов. Устройства, предназначенные для поддержки специфических приложений (например, разного рода адаптеры), не могут быть частью горизонтальной кабельной системы и должны устанавливаться вне по отношению к горизонтальному кроссу. Для избежание деформирования кабелей вследствие тугого скручивания в пучки, слишком крутых изгибов и растягивающих усилий, следует использовать специально предназначенное для укладки и маршрутизации кабельных потоков оборудование. Кабели и шнуры, используемые для подключения активного оборудования, не рассматриваются стандартом в качестве элементов кабельной системы. Максимально допустимая суммарная длина всех патч-кордов и аппаратных шнуров на обоих концах линии -10м. Разрешается использовать только оборудование, соответствующее требованиям стандартов. Телекоммуникационные шкафы должны быть спроектированы и оборудованы в соответствии с требованиями стандарта АМ81/Е1А/Т1А-569.Высота монтажного конструктивна измеряется в юнитах-U. 1U в соответствии со стандартом ISO/IEC-297-1 равен 1,75 дюйма. Минимальная высота может быть принята минимальной высоте установки розеток в рабочих помещениях.

Для расчета высоты телекоммуникационного шкафа воспользуемся следующей формулой:

Н=9/32*N+7 , (4)

где N- количество 2-портовых рабочих мест.

Подставляя в формулу 4 количество рабочих мест получим:

Н=9/32*12+7= 10,4 U

Расчетное значение высоты конструктивна с учетом запаса -15 U.

В самую нижнюю часть конструктивна устанавливается тяжелое оборудование типа ИБП, пространство над ним отводится для активного оборудования ЛВС различного назначения. Выше располагаются патч-панели и самую верхнюю часть занимает оптическая полка. Подключение активного оборудования в телекоммуникационном шкафу разрешается осуществлять с помощью двух типов соединений - "межсоединения" и "кросс-соединения". Кросс-соединение - применяется для коммутации кабельных подсистем между собой и для подключения активного оборудования с многопортовыми коннекторами. Многопортовыми коннекторами называются конструкции, узлы с помощью которых реализуется одновременное подключение нескольких (более одного) адресного телекоммуникационного порта. Межсоединение - разрешается использовать только для подключения активного оборудования с однопортовыми коннекторами. В противоположность многопортовым коннекторам однопортовые позволяют осуществлять коммутацию между собой только двух адресных портов. Метод межсоединения полезен в тех случаях, когда производиться подключение к кабельной системе активного оборудования с однопортовыми (модульньми) коннекторами, которое само по себе как бы является единицей коммутационного кроссового оборудования, такого, например, как патч-панель. В этом случае появляется возможность неограниченного переключения адресных портов и, за счет исключения второй единицы коммутационного оборудования из конфигурации кросса, снижение затрат на подключение.

Шкаф SD вид спереди показан на рисунке 15

Рисунок 15 - Шкаф SD вид спереди

Настенный трехсекционный шкаф SD производится в пяти вариантах высоты: 6U, 10U, 12U, 15U, 18U. Состоит из 3-х секций: пристенной, секции 19" и двери, соединенных между собой при помощи петель. 19" секция шкафа глубиной 350мм в стандартной комплектации оснащена 1 парой перфорированных 19" профилей, которые регулируются по глубине установки. В полу и крыше 19" секции шкафа предусмотренна перфорация для пассивной или принудительной вентиляции.

Дверь шкафа изготовлена из закаленного стекла. Она может иметь как левую, так и правую подвеску. Во всех конфигурациях шкафа дверь имеет одноточечный замок. Шкаф SD вид сзади показан на рисунке 16.

Рисунок 16 - Шкаф SD вид сзади

Пристенная часть шкафа глубиной 150 мм со съемной задней панелью имеет в нижней и верхней части отверстия для ввода кабелей. В стандартной комплектации предусмотрены взаимозаменяемые заглушки: металлическая и с щеточным кабельным вводом. В задней части существует возможность установки перфорированных поперечных реек, предназначенных для монтажа кабеля.

Шкафы упакованы в картонные коробки. В упаковке находится шаблон для изготовления отверстий в стене при монтаже шкафа.

Дополнительное оборудование для шкафа SD:

·        дополнительные несущие 19" профили,

·        монтажная плита,

·        вентиляционная панель,

·        поперечные рейки для монтажа кабеля,

·        набор для заземления,

·        комплект для монтажа на стену.

Технические данные:

Материал:

Секции I и II - листовая сталь толщиной 1,25 мм

Задняя стенка - листовая сталь толщиной 0,8 мм

Несущие профили - листовая сталь толщиной 1,5 мм

Заглушки сплошные - листовая сталь толщиной 1,0 мм

Двери - стекло закаленное толщиной 4,0 мм

Исполнение покрытия:

Части I и II и задняя стенка окрашены порошковой краской в цвет RAL 7035.

Несущие профили и заглушки оцинкованы.

Степень защиты:30 согласно нормам PN 92/Е-08106 / EN 60529;529

Характеристика кабельной системы

Технические указания

Кабельная система проектируется в соответствии с требованиями международных стандартов:

• ISO/IEC11801;

• ANSI/TIA/EIA-568-B-1-2002;

• ANSI/TIA/EIA-569-A.

Проектируемая кабельная система здания охватывает помещение офиса и рассчитана на 12 рабочие области.

Рабочие области распределены по периметру и предназначены для подключения серверного оборудования.

Кабельная система ООО «Визави» состоит из следующих основных элементов:

• рабочих областей;

• горизонтальной медной кабельной системы;

• этажного распределительного пункта здания;

• системы закладных устройств;

• системы мониторинга кабельной системы.

Горизонтальная кабельная система соединяет рабочую область с этажным распределительным пунктом - распределительным пунктом здания. Горизонтальная медная кабельная система выполнена по схеме «звезда» на основе медного не экранированного четырехпарного кабеля типа «витая пара». Параметры линии горизонтальной медной кабельной системы соответствуют требованиям категории 5е (Cat 5e) американского стандарта ANSI/TIA/EIA-568-B-1-2002 и международного стандарта ISO 11801.

Кабели горизонтальной кабельной систем заводятся в монтажные шкафы, укладываются на кабельные направляющие и жгутуются..

В качестве закладных устройств для прокладки кабельных линий применяются пластиковые короба сечения: 16х40 мм пластиковый гофрошланг диаметром 32 мм.

В помещениях офиса в качестве закладных устройств используется настенный пластиковый короб сечения16х40 мм.

• Короб в помещениях офиса прокладывается по периметру рабочего помещения на высоте 900 мм от пола.

• Устанавливаются вертикальные опуски короба от узла ввода в помещение до короба на высоте 900 мм.

• В качестве узлов ввода кабелей в монтажные шкафы этажного распределительного пункта - распределительного пункта здания применяются пластиковые короба сечением 16х40 мм.

• Пластиковые короба крепятся к стенам при помощи строительных дюбелей (диаметр 8мм, длина 50 мм) и шурупов (диаметр 6 мм, длина 55мм).

• Телекоммуникационные розетки монтируются непосредственно в короб с помощью специальных подрозетников.

Активное оборудование ЛКС монтируется в специализированных монтажных шкафах этажного распределительного пункта -распределительного пункта здания, имеющих посадочный размер 19". Кабели укладываются в монтажных шкафах на кабельные направляющие и жгутуются.

Технические решения соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ и обеспечивают безопасность для жизни и здоровья людей, эксплуатирующих объект, при условии соблюдения предусмотренных рабочими чертежами мероприятий.

2.6 Монтажная таблица подключения оборудования

локальный вычислительный сеть

Условные обозначения.X.X.X - Распределительный пункт здания (этажный)

Р.X.X.X - Двойная телекоммуникационная розетка.X.X.X - Кабель горизонтальный, медный, типа «витая пара»N.X.X.X - Кабель магистральный, медный, типа «витая пара».X.X.X - Медная распределительная панель горизонтальной

(магистральной) кабельной системы

В таблице 11 представлен кабельный журнал. В приложении Б представлен блок распределительной панели для подключения оборудования.

Таблица 11 - Кабельный журнал

Откуда идет

Куда идет

Чем соединен

Распределительный пункт

Рабочая область

Кабель

1

2

3

Обозачени пункта

Тип распределительного пункта

Обозначение панели

Тип рспределительной панели

разъём

Здание

Этаж

Помещение

Обозначение розетки

разъем

Тип розетки

здание

Этаж

помещение

Обозна-чения кабеля

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

1

1

2

Аппаратная

Р.1.1

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.1.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

2

1

2

Аппаратная

Р1.2

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.2.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

3

1

2

Аппаратная

Р.1.3

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.3.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

4

1

2

Аппаратная

Р.1.4

1

Розетка 110 х RG45

1

2

кабинет

. LU. 1.4.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

5

1

2

Аппаратная

Р.1.5

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.5.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

6

1

2

Аппаратная

Р.1.6

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.6.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

7

1

2

Аппаратная

Р.1.7

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.7.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

8

1

2

Аппаратная

Р.1.8

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.8.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

9

1

2

Аппаратная

Р.1.9

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.9.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

10

1

2

Аппаратная

Р.1.10

Розетка 110 х RG45

1

2

кабинет

LU. 1.10.1

D.1

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

11

1

2

Аппаратная

Р.1.11

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.11.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.1

Распр. панель 32*(110-RJ45)

12

1

2

Аппаратная

Р.1.12

1

Розетка 110 х RG45

1

2

кабинет

LU 1.12.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

13

1

2

Аппаратная

Р.1.13

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.13.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

14

1

2

Аппаратная

Р.1.14

1

Розетка 110 х RG45

1

2

кабинет

LU 1.14.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

15

1

2

Аппаратная

Р.1.15

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.15.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

16

1

2

Аппаратная

Р.1.16

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.16.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

1

1

2

Аппаратная

Р.1.17

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.17.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

2

1

2

Аппаратная

Р.1.18

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.18.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

3

1

12

Аппаратная

Р.1.19

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.19.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

4

1

2

Аппаратная

Р.1.20

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.20.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

5

1

2

Аппаратная

Р.1.21

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.21.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

6

1

2

Аппаратная

Р.1.22

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.22.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

7

1

2

Аппаратная

Р.1.23

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.23.1

D.1.

Этажный распределительный пункт - распр. пункт здания

PU.1.1.2

Распр. панель 32*(110-RJ45)

1

1

2

Аппаратная

Р.1.24

1

Розетка 110 х RG45

1

2

кабинет

LU. 1.24.1



2.7 Система закладных устройств

В проекте предусмотрено использование кабеля "витая пара" как для телефонной связи, так и для локальной вычислительной сети. Существует документированный стандарт TIA-568-A, который был специально разработан для высокоскоростных сетей, обладающих повышенными требованиями к кабельному хозяйству К этим сетям относятся: ATM, 100Base-TX, 10Base-T, TIA-568-A "Commercial Building Telecommunications Cabling Standard" разработан TIA целевой группой. Категория 5 обеспечивает поддержку передачи сигналов с частотой до 100МГЦ. Прокладка кабелей UTP по категории 5е регламентируется документом TIA-568-A. Существует издание "Technical Systems Bulletin (project 3287), разработанное группой TR41.8.I. В этом издании рассматриваются методы тестирования и минимальные требования к передаче данных для связи по UTP кабелям.

В данном проекте используются технические средства для типа 568В.

В соответствии со стандартом ISO/IEC 11801, на каждом рабочем месте следует устанавливать не менее двух информационных розеток.

В данном случае допустим отклонение от рекомендаций стандарта и уменьшим количество розеток снижения стоимости информационной системы.

Блок розеток на рабочем месте состоит из двух информационных розеток (ИР) категории 5е, подключаемой к информационному кабелю.

Силовая электрическая часть:

Для обеспечения электропитанием технические средства, используется отдельный блок бесперебойного питания.

Подключение осуществляется следующим образом:

Устанавливаются распределительные щитки с автоматическими пакетными выключателями 63А Зф. и 25А 1ф. в количестве 3-6 шт., в каждой технической комнате,

Прокладывается кабель (3 фазы, нейтраль и заземление) от фидера или ИБП выключателями (63А Зф). 25А автоматы шлейфуются,

С 25А выключателей снимается питание эксплуатируемых помещений. В помещениях устанавливаются электрические розетки, по 3 шт. на одно рабочее место. Монтаж ведется медным кабелем в двойной изоляции с заземляющим проводом Кабель 3x2.5. Все элементы электрической сети имеют заземляющий вывод и подключается к технологической заземляющей шине здания.

2.8 Система мониторинга кабельной системы

Средства для мониторинга сети и обнаружения в её работе “узких мест” можно разделить на два основных класса:

стратегические;

тактические.

Назначение стратегических средств состоит в контроле за широким спектром параметров функционирования всей сети и решении проблем конфигурирования ЛВС.

Назначение тактических средств - мониторинг и устранение неисправностей сетевых устройств и сетевого кабеля.

К стратегическим средствам относятся:

·        системы управления сетью,

·        встроенные системы диагностики,

·        распределённые системы мониторинга,

·        средства диагностики операционных систем, функционирующих на серверах.

Большинству специалистов, занимающихся построением сетей и их управлением, нравится концепция стандартов. Это вполне объяснимо, ведь стандарты позволяют им выбирать поставщика сетевой продукции на основании таких критериев, как уровень сервиса, цена и эксплуатационные характеристики продукции, вместо того чтобы быть «прикованными» к фирменному решению одного производителя. Наиболее распространенным протоколом управления сетями является протокол SNMP (Simple Network Management Protocol), который поддерживают сотни производителей. Главные достоинства протокола SNMP - простота, доступность, независимость от производителей. Протокол SNMP разработан для управления маршрутизаторами в сети Интернет и является частью стека TCP/IP.- это протокол, используемый для получения от сетевых устройств информации об их статусе, производительности и характеристиках, которые хранятся в специальной базе данных сетевых устройств, называемой MIB.Существуют стандарты, определяющие структуру MIB, в том числе набор типов ее переменных (объектов в терминологии ISO), их имена и допустимые операции с этими переменными (например, читать). Наряду с другой информацией в MIB могут храниться сетевой и/или MAC-адреса устройств, значения счетчиков обработанных пакетов и ошибок, номера, приоритеты и информация о состоянии портов. Древовидная структура MIB содержит обязательные (стандартные) поддеревья; кроме того, в ней могут находиться частные (private) поддеревья, позволяющие изготовителю интеллектуальных устройств реализовать какие-либо специфические функции на основе его специфических переменных.

Агент в протоколе SNMP - это обрабатывающий элемент, который обеспечивает менеджерам, размещенным на управляющих станциях сети,

доступ к значениям переменных MIB и таким образом предоставляет им возможность реализовать функции по управлению и наблюдению за устройством.

Полезным добавлением к функциональным возможностям SNMP является спецификация RMON, обеспечивающая удаленное взаимодействие с базой MIB. До появления RMON протокол SNMP не мог использоваться удаленным образом, он допускал только локальное управление устройствами. Однако RMON лучше всего действует в разделяемых сетях, где он способен контролировать весь трафик. Но если в сети присутствует коммутатор, фильтрующий трафик таким образом, что он становится невидим для порта, если не предназначен для устройства, связанного с этим портом, или не исходит из этого устройства, то данные вашего зонда пострадают.

Во избежание этого производители снабдили некоторыми функциями RMON каждый порт коммутатора. Это более масштабируемая система, чем система постоянного опроса всех портов коммутатора.

2.9 Выбор программного обеспечения для сервера и рабочей станции

Основными разработчиками сетевых программных продуктов для серверных ЛВС являются фирмы Novell и Microsoft. Семейство основных сетевых операционных систем фирмы Novell содержит продукты NetWare версий 1.X, 2.X, 3.X, 4.X, 5.X.

Для нашей сети операционная система фирмы Novell неподойдет т.к. программное обеспеченье установленное на рабочих станциях несовместимо.

Сетевые операционные системы фирмы Microsoft.

В 1995-м году фирмой Microsoft была разработана операционная система Windows NT в качестве серверной платформы. Windows NT является уникальной и мощной ОС. При ее разработке преследовались следующие цели: надежность, производительность, переносимость, масштабируемость, совместимость и безопасность. Надежность позволяет использовать Windows NT в качестве основы для задач, требующих именно этого свойства. Она идеально приспособлена для работы в качестве сетевого сервера и рабочей станции, где требуется повышенная устойчивость и высокая производительность. Будучи истинно 32-х разрядной системой, Windows NT работает в 32-х битовой линейной модели памяти, которая позволяет адресовать 4 Гбайт (свыше 4-х миллиардов байт) памяти. Windows NT использует метод вытесняющей многозадачности, что гарантирует адекватное распределение ресурсов процессора на протяжении всей работы системы. Это также предотвращает монопольный захват процессора приложением и остановку системы в тех случаях, когда приложение работает нестабильно или внезапно прекратило работу. Это позволяет Windows NT работать даже тогда, когда другая операционная система окончательно бы зависла. Транзакционная файловая система (NTFS) Windows NT усовершенствована и предельно надежна.

Используя транзакции, Windows NT имеет возможность отменить незавершенную или неправильную операцию записи, возникающую в случае сбоя аппаратного или программного обеспечения (например, внезапное отключение электропитания во время записи файла). Благодаря такому подходу файловая система Windows NT гораздо менее подвержена разрушению нештатных при различных ситуациях. Все составляющие части Windows NT используют 32-х битовый код что позволяет повысить скорость работы по сравнению операционными системами использующими 16-ти разрядную технологию. Операционная система Windows NT существует в двух вариантах- Wndows NT Server и Windows NT Workstation. Первая предназначена для использования в качестве сервера и имеет все возможности для его реализации. Вторая предназначена для рабочих станций, ее целесообразно использовать на рабочих станциях, где требуется повышенная защищенность и надежность работы. На текущий момент фирмой Microsoft выпущена ОС Windows 2000. В эту версию вложено несколько новых усовершенствований, среди них: поддержка файловой системы FAT32, в связи с чем стало возможным использование жестких дисков больших емкостей и возможность использование их емкости с меньшими потерями, по сравнению с более старой файловой системой FAT16. Еще в систему внесена технология Plug-and-Play, позволяющая упростить процесс инсталляции новых аппаратных компонентов. В операционной системе Windows NT этих возможностей не было. Эта система также выпущена в двух вариантах Windows 2003 Server - для сервера и Windows 2000 Professional - для рабочих станций. В недалеком будущем фирма Microsoft планирует выпуск новых сетевых операционных систем. На основании вышеприведенного анализа сетевых операционных систем в качестве сетевой ОС для нашей сети выбираем Microsoft Windows 2003 Server.

3. Организация производства и труда



3.1 Структура и назначение отдела вычислительной техники и программного обеспечения

АРМ оператора ВЦ. Назначение:

ведение нормативно-справочной информации;

передача оперативной информации по прокатке в ЦЛК;

прием корректировки портфеля заказов;

восстановление нормальной работы АРМ.

Программное обеспечение отдела:

программы расчета, слежения, архивации данных;

база данных по аппаратуре, находящейся на обслуживании ВЦ;

ПО системы мониторинга ЛВС.

3.2 Техническое обслуживание и ремонт ЛВС

Система технического обслуживания и ремонта (ТОиР) представляет собой совокупность взаимосвязанных средств, документации технического обслуживания и ремонта и исполнителей, необходимых для поддержания и восстановления качества электрооборудования, охваченного этой системой.

В систему ТОиР входят:

техническое обслуживание;

текущие, средние и капитальные ремонты;

модернизация.

Система ТОиР предусматривает:

классификацию электрооборудования;

определение видов ремонтных работ и технического обслуживания и их содержание;

установление структуры ремонтного цикла и длительности межремонтных периодов для каждого вида электрооборудования;

организацию планирования, учета и финансирования электроремонтных работ;

организационную структуру электроремонтной службы;

организацию ремонтной базы, оснащение её необходимым оборудованием, оснасткой и укомплектование квалифицированными кадрами;

совершенствование технологических процессов и методов ремонта;

контроль за выполнением всех правил и норм по техническому обслуживанию и ремонту, строгий учет и отчетность.

Техническое обслуживание - комплекс операций или операция по поддержанию работоспособности или исправности электрооборудования при использованию по назначению.

Операции по техническому обслуживанию регламентируются местными инструкциями и выполняются по графику, утвержденному лицом, ответственным за электрохозяйство предприятия, цеха, а также во время перерывов в работе системы (наладка, замена инструмента, обеденный перерыв и др.)

Техническое обслуживание и ремонт являются основной составляющей обеспечения достоверной, бесперебойной и безопасной работы локальной вычислительной сети.

Техническое обслуживание, прежде всего, направлено на обеспечение безотказной и безопасной работы технических средств локальной вычислительной сети, а также для прогнозирования и предупреждения возможных нештатных ситуаций, своевременной замены компонентов и узлов, вышедших из строя или работающих нестабильно.

3.3 Требования к монтажу кабельной системы

Монтаж кабельной системы должен производиться в соответствии с требованиями стандартов EIA/TIA-569, Е1АЯ1А-Т8В40, EIA/TIA-RS-455 и выполняться в несколько этапов:

сверление проходных отверстий;

монтаж кабельных коробов;

монтаж настенных шкафов и коммутационного оборудования;

прокладка кабеля;

установка и разделка розеток;

разделка кабелей на коммутационных панелях;

маркировка.

3.3.1 Сверление проходных отверстий

Диаметр проходных отверстий должен быть таким, чтобы кабели занимали не более 50% площади отверстий. В каждое отверстие устанавливается закладная труба соответствующего диаметра.



3.3.2 Прокладка кабеля

При прокладке кабеля должны быть выполнены следующие общие требования:

избегать повреждения внешней оболочки кабеля;

избегать перекручивания кабеля;

затяжки (хомуты) должны затягиваться вручную без использования инструмента;

тянущее усилие прилагать равномерно, без рывков;

выдерживать радиус изгиба кабеля не менее 8 диаметров кабеля;

расстояние между поддерживающими кабель элементами не должно превышать 1.5м;

пролеты кабеля между поддерживающими элементами должны иметь

видимый провис, что является показателем приемлемого натяжения кабеля;

расстояние до источников дневного света должно быть не менее 120 мм. Если данное требование выполнить невозможно, необходимо использовать металлический трубопровод.

3.3.3 Правила монтажа кабеля витая пара

Внешний вид кабеля витая пара 5 категории изображён на рисунке 1.

Для подключения кабеля используются разъемы RJ-45 устанавливаемые на обоих концах кабеля, который, подключается к сетевой карте компьютера и к концентратору. Максимальная длина кабеля от компьютера до концентратора составляет 100 метров.

Для монтажа разъемов RJ-45 используются специальные обжимочные приспособления, различающиеся между собой количеством ножей (6 или 8) и размерами гнезда для фиксации разъема. В качестве примера рассмотрим монтаж кабеля 5-й категории на разъем RJ-45:

Аккуратно обрежьте конец кабеля. Торец кабеля должен быть ровным.

Используя специальный инструмент, снимите с кабеля внешнюю изоляцию на длину примерно 30 мм и обрежьте нить, вмонтированную в кабель (нить предназначена для удобства снятия изоляции с кабеля на большую длину). Любые повреждения (надрезы) изоляции проводников абсолютно недопустимы - именно поэтому желательно использовать специальный инструмент, лезвие резака которого выступает ровно на толщину внешней изоляции.

Аккуратно разведите, расплетите и выровняйте проводники. Выровняйте их в один ряд, при этом соблюдая цветовую маркировку.

Существует два наиболее распространенных стандарта по разводке цветов по парам: T568A (рекомендуемый компанией Siemon) и T568B (рекомендуемый компанией AT&T и фактически наиболее часто применяемый). Внешний вид коннектора под разъем RJ-45 изображён на рисунке17.

Рисунок 17 - Коннектор под разъем RJ-45

В таблице 12 показано размещение проводников в коннекторе RJ-45 по основным стандартам.

Таблица 12 -
