Дослідження електронно-променевого осцилографа
Дослідження
електронно-променевого осцилографа
Зміст роботи
. Ознайомитися з будовою і функціонуванням ЕЛО
. Виміряти за допомогою ЕЛО випрямлену напругу
3. Виміряти напругу користуючись зовнішнім ділителем
. Виміряти частоту вхідного сигналу користуючись
відображенням періоду та за допомогою фігур Лісажу
Хід роботи
1. Ознайомлюємось зі структурою і функціонуванням ЕЛО,
готуємо його до роботи.
2. Знімаємо осцилограму випрямленої напруги рис. 1. у
режимі відкритого входу
осцилограф напруга сигнал лісаж
Рисунок 1 - осцилограма випрямленої напруги (Масштаби 5В/под;
2мс/под)
. Знаходимо значення постійної
складової напруги, для чого вимикаємо генератор розгортки, та переводимо
осцилограф у режим закритого входу. Спостерігаємо на екрані вертикальну лінію.
Встановлюємо нижній край лінії на нижній частині екрану. Переключаємо
осцилограф у режим відкритого входу. Спостерігаємо переміщення лінії вгору. Це
переміщення пропорційне постійній складовій. Для обчислення амплітуди коливань
достатно виміряти довжину спостерігаємої лінії. Результати заносимо до таблиці
1.
Таблиця 1 - Результати вимірювання
випрямленої напруги.
|
Середнє значення
випрямленої напруги
|
Змінна складова
напруги
|
Кп, %
|
|
y0, под
|
K0, В/под
|
U0, В
|
ly, под
|
K0, В/под
|
ΔU,
В
|
|
|
5
|
5
|
25
|
3,4
|
2
|
3,4
|
14
|

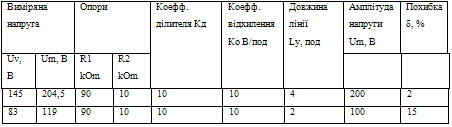

. Досліджуємо використання
зовнішнього ділителя. Для цього до джерела змінної напруги підключаємо цілитель
що скалатається з двох магазинів опорів поєднаних послідовно. До опору R2
під’єднуємо вхід осцилографа. Оскільки нас цікавить амплітуда сигналу
відмикаємо генератор розгортки. Результати вимірювань заносимо до табл. 2.
Дослід робимо для фазної та лінійної напруги.
. Визначаємо частоту напруги. Для
цього при ввімкненому генераторі розгортки підключаємо вхід У осцилографа до
виходу ГЗЧ. За осцилограмами для різних частот вимрюємо значення періоду, після
чого розраховуємо частоту. Результати роботи наведені у табл. 3.
|
Покази ГЗЧ
|
Результати
вимірювань та обчислень
|
Похибка δ,
%
|
|
Період Т, мс
|
Коефф. розгортки
Кр, мс/под
|
Число періодів n
|
Довжина n періодів
Lx, под
|
Період Тх, мс
|
Частота fx, Гц
|
|
|
200
|
0,005
|
1
|
2
|
5,1
|
5,1
|
199
|
-1
|
|
400
|
0,025
|
1
|
4
|
2,4
|
2,4
|
400
|
-2
|
|
600
|
0,00166
|
1
|
6
|
1,75
|
1,75
|
600
|
-3
|
|
800
|
0,00125
|
1
|
8
|
1,3
|
800
|
-1
|
|
1000
|
0,001
|
0,2
|
10
|
5,1
|
5,1
|
1000
|
-2
|
. Робимо вимірювання частоти
користуючись фігурими Лісажу. Для цього збираємо схему рис. 2.
.
Рисунок 2 - Схема вимірювання частоти
Для вимірювання вимикаємо генератор
розгортки і переключаємось на зовнішній сигнал розгортки. Через ділитель
(R1=90kOm4 R2=var) подаємо на вхід сигнал відомої частоти - промислової 50 Гц.
На вхід у подаємо вихід ГЗЧ. Змінюючи частоту аналізуємо отримані фігури і
заповнюємо таблицю 4. Осцилограми деяких фігур наводимо на рис. 3.
Рисунок 3 - Фігури Лісажу при
частотах ГЗЧ 25 і 75 Гц
Таблиця 4 - Вимірювання частоти. Фігури Лі сажу
|
fx, Гц
|
fy, Гц
|
Nx
|
Ny
|
fr
|
δ, %
|
|
50
|
25
|
1
|
2
|
24
|
1
|
|
50
|
50
|
2
|
2
|
48
|
2
|
|
50
|
75
|
3
|
2
|
73
|
-1.3
|
|
50
|
100
|
2
|
1
|
102
|
3
|
|
50
|
150
|
3
|
1
|
153
|
2
|
|
50
|
200
|
4
|
3
|
204
|
3
|
Висновок: При виконанні роботи
ознайомились з функціонуванням електронно-променевого осцилографа. Зняли
осцилограму випрямленої напруги та за нею обчислили коефіцієнт пульсації.
Навчились вимірювати за допомогою осцилографа частоту напруги, а також
користуватись зовнішнім ділителем, для розширення меж вимірювання.
