Эффективность разработки электротехнического изделия
Курсовая работа
Эффективность разработки
электротехнического изделия
Введение
Современная рыночная экономика представляет собой сложный
механизм взаимодействия спроса и предложения, а в конечном счете,
производителей и покупателей. Он состоит из большого числа разнообразных
производственных, коммуникационных и информационных структур, взаимодействующих
в рамках принятого в стране правового законодательства.
Предприятие, как субъект предпринимательской деятельности и
объект управления, является юридическим лицом. Поэтому для него характерны все
признаки, включенные в определение юридического лица: самостоятельная
имущественная ответственность, самостоятельное выступление в гражданском
обороте от своего лица и организационного единства.
Любое предприятие должно быть в состоянии финансового
равновесия: своевременно выполнять свои платежные обязательства перед бюджетом,
работниками и поставщиками материальных ресурсов.
На каждом предприятии производственные факторы (ресурсы и
человеческий труд) должны взаимодействовать друг с другом. Чтобы обеспечить
выпуск продукции. При этом в любом случае предприятие функционирует в условиях
ограниченных производственных ресурсов.
Тем более в условиях рынка успешность работы предприятия
оценивается не в количестве произведенной продукции, а в величине прибыли,
полученной при реализации товаров пользующихся платежеспособным спросом.
Величина прибыли зависит от объема, ассортимента реализуемой продукции, уровня
издержек производства и уровня цен, по которым она продается.
Одним словом все это требует глубоких экономических знаний.
Поскольку в условиях рыночной экономики выживает все-таки то предприятие,
которое наиболее грамотно определит требования рынка, создаст и организует
производство продукции, пользующейся спросом, обеспечит высоким доходом
высококвалифицированных работников.
Фактически ситуация на предприятиях, в их трудовых
коллективах определяет состояние и темпы развития экономики страны,
свидетельствует о степени эффективности экономической политики правительства.
Курсовая работа посвящена расчету и анализу экономической
эффективности и организации разработки нового электротехнического изделия.
Выполнение курсовой работы способствует закреплению знаний,
полученных студентами при изучении соответствующих разделов дисциплины «Основы
хозяйствования и управления».
В процессе выполнения работы студент знакомится с порядком
выполнения совокупности организационно-экономических расчетов, производимых при
создании новых электротехнических изделий. Это позволит ему лучше подготовиться
к выполнению аналогичных расчетов в дипломном проекте.
1.
Определение себестоимости и цены изделия
1.1
Определение затрат на материалы и покупные изделия
Стоимость основных материалов, грн:
(1.1)
где Цi - оптовая цена i-го вида материала, грн.;
Нpi - норма расхода на единицу изделия i-го материала в
натуральных единицах изделия;
Ртр - процент транспортно заготовительных расходов на материалы
(5%);- число видов материалов;
Сотх - стоимость возвратных отходов, грн. Определяется, как 2% от
стоимости материалов с учетом транспортно-заготовительных расходов.
Стоимость основных материалов для базового изделия, грн.:
Стоимость основных материалов для нового изделия, грн.:
Стоимость полуфабрикатов и комплектующих изделий собственного
производства:
для базового изделия:
для нового изделия:
Стоимость покупных полуфабрикатов и комплектующих изделий
определяется по формуле:
(1.2)
затраты заработный цена себестоимость
где
- Процент транспортно - заготовительных
расходов на покупку полуфабрикатов и изделий (5%);
- количество покупных изделий i-го типоразмера на единицу изделия
в натуральных единицах измерения
Стоимость покупных полуфабрикатов и комплектующих изделий для
базового и нового изделия соответственно:
,
Результаты расчета затрат на материалы и комплектующие изделия
представлены в таблице 1.1
Таблица 1.1 - Расчет стоимости материалов, полуфабрикатов и
комплектующих изделий
|
Наименование
материала
|
Цена, грн.
|
Норма затрат,
кг (л)
|
Стоимость, грн
|
|
|
Базовое
|
Новое.
|
Базовое
|
Новое.
|
|
чугунное литье
|
1200
|
186
|
178
|
223,2
|
213,6
|
|
прокат черных
металлов
|
1800
|
1395
|
1335
|
2511
|
2403
|
|
цветных
металлов
|
14000
|
93
|
89
|
1302
|
1246
|
|
кабельные
изделия
|
14
|
74,4
|
71,2
|
1041,6
|
996,8
|
|
элетроизоляционные
материалы
|
115
|
18,6
|
17,8
|
213,9
|
204,7
|
|
нефтепродукты
|
5
|
18,6
|
17,8
|
93
|
89
|
|
лакокрасочные
материалы
|
30
|
18,6
|
17,8
|
558
|
534
|
|
прочие
материалы
|
20
|
55,8
|
53,4
|
1116
|
1068
|
|
Итого
(суммарная стоимость материалов)
|
7058,7
|
6755,1
|
|
Транспортно-заготовительные
расходы на покупку материалов
|
352,94
|
337,76
|
|
Итого
|
7477,64
|
7092,86
|
|
Возвратные
отходы(отнимаются)
|
148,23
|
141,86
|
|
Всего затрат,
исключая отходы
|
7263,40
|
6950,99
|
1.2 Расчет фонда заработной платы
производственных работников
Затраты на суммарную заработную плату состоят из основной
заработной платы производственных работников, фонда дополнительной заработной
платы и других поощрительных и компенсационных отчислений.
(1.3)
Расчет основной заработной платы на одно изделие:
(1.4)
где
- средняя часовая тарифная ставка i-го
вида работ, грн/час;
- трудоемкость i-го вида работ на одно изделие, нормо-час;- число
видов работ, оплачиваемых по разным тарифным ставкам.
В расчете принимают что
начисляется в размере 50% от основной заработной платы. Другие
поощрительные и компенсационные отчисления принимаем в размере 10% от основной
заработной платы.
Таблица 1.2 - Тарифная сетка
|
Разряд
|
II
|
III
|
IV
|
V
|
VI
|
|
Часовая
тарифная ставка
|
5,86
|
7,2
|
8
|
9,08
|
10,68
|
Основная заработная плата:
а) для базового изделия:
б) для нового изделия:
Дополнительная заработная плата:
(1.5)
а) для базового изделия:
б) для нового изделия:
Другие поощрительные и компенсационные выплаты:
(1.6)
а) для базового изделия:
б) для нового изделия:
Фонд общей заработной платы:
а) для базового изделия:
б) для нового изделия:
Расчет фонда заработной платы производственных рабочих сведем в
таблицу 1.3.
Таблица 1.3 - Расчет основной заработной платы производственных
рабочих
|
Виды работ
|
Часовая
тарифная ставка, грн./час
|
Трудоемкость,
нормо-час.
|
Суммарная
заработная плата, грн.
|
|
Базовое
|
Новое
|
Базовое
|
Новое
|
Базовое
|
Новое
|
|
Штамповочные
|
5,86
|
5,86
|
38
|
32
|
222,68
|
175,8
|
|
Пропиточные
|
5,86
|
5,86
|
3,8
|
3,2
|
22,27
|
17,58
|
|
Литейные
|
7,20
|
7,20
|
3,8
|
3,2
|
27,36
|
23,04
|
|
Кузнечно -
прессовые
|
7,20
|
7,20
|
13,3
|
11,1
|
95,76
|
79,92
|
|
Слесарные
|
7,20
|
7,20
|
3,8
|
3,2
|
27,36
|
23,04
|
|
Шлифовальные
|
7,20
|
7,20
|
1,9
|
1,6
|
13,68
|
11,52
|
|
Сварочные
|
8,00
|
8,00
|
1,9
|
1,6
|
15,2
|
12,8
|
|
Заготовительные
|
8,00
|
8,00
|
19
|
15,8
|
152
|
126,4
|
|
Обмоточно-
изоляционные
|
8,00
|
8,00
|
19
|
15,8
|
152
|
126,4
|
|
Испытание на
герметичность
|
8,00
|
8,00
|
5,7
|
4,7
|
45,6
|
37,6
|
|
Прочие
|
8,00
|
8,00
|
5,7
|
4,7
|
45,6
|
37,6
|
|
Токарные
|
9,08
|
9,08
|
7,6
|
6,3
|
69,01
|
57,20
|
|
Фрезерные
|
9,08
|
9,08
|
5,7
|
4,7
|
51,76
|
42,68
|
|
Сборочные
|
9,08
|
9,08
|
13,3
|
11,1
|
120,76
|
100,79
|
|
Сверлильно -
расточные
|
10,68
|
10,68
|
47,5
|
39,5
|
507,3
|
421,86
|
|
Итого основная
заработная плата, грн.
|

|
|
|
Дополнительная
заработная плата, грн.
|
784,17
|
652,09
|
|
Другие
поощрительные и компенсационные выплаты, грн.
|
156,83
|
130,42
|
|
Фонд общей
заработной платы
|
2509,34
|
2086,71
|
1.3
Расчет отчислений на социальные средства
Размер страхового тарифа на общеобязательное государственное
пенсионное страхование (33,2%).
(1.7)
а) для базового изделия:
б) для нового изделия:
Размер страхового тарифа на общеобязательное государственное
социальное страхование с временной потерей трудоспособности (1,4%).
(1.8)
а) для базового изделия:
б) для нового изделия:
Размер страхового тарифа на общеобязательное государственное
социальное страхование на случай безработицы (1,6%).
(1.9)
а) для базового изделия:
б) для нового изделия:
Размер страхового тарифа на общеобязательное государственное
социальное страхование от несчастного случая на производстве и
профессионального заболевания (2,34%).
(1.10)
а) для базового изделия:
б) для нового изделия:
Отчислений на социальные средства, в общем
(1.11)
а) для базового изделия:
б) для нового изделия:
1.4
Расчет других затрат и определение полной себестоимости
Затраты на топливо и энергию составляют (50%) от основной
заработной платы рабочих
(1.12)
а) для базового изделия:
б) для нового изделия:
Затраты на удержание и эксплуатацию оборудования составляют (600%)
от основной заработной платы рабочих:
(1.13)
а) для базового изделия:
б) для нового изделия:
Общепроизводственные затраты составляют (300%) от основной
заработной платы рабочих:
(1.14)
а) для базового изделия:
б) для нового изделия:
Прочие производственные затраты составляют (5%) от основной
заработной платы рабочих:
(1.15)
а) для базового изделия:
б) для нового изделия:
Общехозяйственные расходы составляют (350%) от основной заработной
платы рабочих:
(1.16)
а) для базового изделия:
б) для нового изделия:
а) для базового изделия:
б) для нового изделия:
1.5
Составление калькуляции и определения оптовой цены изделия
Прибыль устанавливается по планируемому уровню рентабельности
от полной себестоимости
(1.18)
а) для базового изделия:
б) для нового изделия:
Определяем оптовую цену которая равна сумме полной себестоимости и
прибыли:
(1.19)
а) для базового изделия:
б) для нового изделия:
Определяем отпускную цену, которая равна сумме оптовой цены и
налога на добавленную стоимость. Который начисляется в размере 20% от оптовой
цены
(1.20)
а) для базового изделия:
б) для нового изделия:
Калькуляция себестоимости и цены изделия представлена в таблице
1.4
Таблица 1.4 - Калькуляция себестоимости изделия
|
Статья затрат
|
Базовое
|
Новое
|
|
грн.
|
%
|
грн.
|
%
|
|
1. Стоимость
материалов
|
7263,40
|
22,58
|
6950,99
|
24,89
|
|
2. Материалы,
полуфабрикаты своего производства
|
650
|
2,02
|
690
|
2,47
|
|
3.
Комплектующие изделия и покупные полуфабрикаты
|
315
|
0,98
|
367,5
|
1,32
|
|
4. Основная и
дополнительная заработная плата производственных работников
|
2509,34
|
7,8
|
2086,71
|
7,44
|
|
5. Отчисления
на социальные меры
|
967,09
|
3,01
|
804,22
|
2,88
|
|
6. Отчисление
на топливо и электроэнергию
|
784,17
|
2,44
|
652,09
|
2,34
|
|
7. Затраты на
эксплуатацию оборудования
|
9410,02
|
29,25
|
7825,17
|
28,03
|
|
8.
Общепроизводственные затраты
|
4705,01
|
14,62
|
3912,59
|
14,01
|
|
9.
Общехозяйственные затраты
|
5489,18
|
17,06
|
4564,68
|
16,35
|
|
10. Прочие
производственные затраты
|
78,42
|
0,24
|
65,21
|
0,23
|
|
11. Полная
себестоимость
|
 100 100
|
|
|
|
|
12. Прибыль
|
 - -
|
|
|
|
|
13. Оптовая
цена
|
35388,78
|
-
|
30711,10
|
-
|
|
14. Отпускная
цена изделия
|
42466,54
|
-
|
36853,32
|
-
|
2.
Определение экономического эффекта
Решение о целесообразности создания и внедрения нового
изделия принимается на основе экономического эффекта, определяемого на годовой
выпуск нового изделия в расчетном году (годового экономического эффекта).
Определение годового экономического эффекта основывается на составлении
приведенных затрат по базовому и новому изделиям.
2.1
Расчет экономии производителя
Коэффициент увеличения производительности
, (2.1)
где Мн - мощность нового электродвигателя, Вт,
Мб - мощность базового электродвигателя, Вт,
Коэффициент, учитывающий изменения времени службы изделия
, (2.2)
где Тн - срок службы нового изделия, лет,
Тб - срок службы базового изделия, лет,
Расчет экономии производителя на одно изделие
(2.3)
где
- отпускная цена базового и нового
варианта изделия, грн;
а1 - коэффициент увеличения производительности,
а2 - коэффициент который учитывает смену времени
службы изделия,
Ен = 0,1 - нормативный коэффициент эффективности
капиталовложений,
Кдод - общая сумма дополнительных затрат
определяется в размере 5-10% от полной себестоимости изделия, грн.,
2.2
Расчет экономии потребителя
Экономия потребителя с учетом на одно устройство
(2.4)
где
- годовые эксплуатационные затраты
потребителя при использовании единицы изделия
- текущие капиталовложения при эксплуатации единицы изделия
Р - часть отчислений из балансовой стоимости нового изделия на
усовершенствование.
Отчисления из балансовой стоимости нового изделия на
усовершенствование
(2.5)
где Т - время службы изделия, лет
Годовые эксплуатационные затраты потребителя при использовании
единицы изделия со стоимостью затрат на потребление электроэнергии, с учетом
затрат на компенсацию реактивной составляющей мощности.
(2.6)
где Сса - стоимость годовых затрат на потребление
активной мощности, грн.
Сср - стоимость годовых затрат на потребление
реактивной мощности, грн.
Стоимость годовых затрат на потребление активной мощности
(2.7)
где Цса = 0,535 - тариф на активную мощность, грн/кВт.ч,
Фд - действующий фонд времени работы оборудования
(Таблица 2.1), ч,
Кз = 0,6 - коэффициент загруженности оборудования,
Рдв - мощность двигателя, кВт,
ηдв - КПД двигателя,
Рс = 0,07 - среднее значение потребляемых потерь на кВт
переданной энергии
Таблица 2.1 - Плановый баланс времени работы оборудования
|
Наименование
|
Обозначение
|
Значение
|
|
Кол-во
календарных дней в году дн./год
|
-
|
365
|
|
Кол-во выходных
дней по графику дн./год
|
-
|
104
|
|
Кол-во
праздничных дней в году дн./год
|
-
|
10
|
|
Кол-во смен в
день
|
-
|
1
|
|
Продолжительность
рабочего дня
|
-
|
8
|
|
Количество
дней, в которые работа не проводится
|
-
|
114
|
|
Количество
рабочих дней
|
-
|
251
|
|
Длительность
простоев по причине профилактических ремонтов, ч/год
|
-
|
301,2
|
|
Календарный
фонд времени работы оборудования ч/год
|
Фк
|
8760
|
|
Номинальный
годовой фонд времени работы оборудования ч/год
|
Фном
|
2008
|
|
Действующий
годовой фонд времени работы оборудования ч/год
|
Фд
|
1706,8
|
Стоимость годовых затрат на потребление реактивной мощности
(2.8)
где Цср = 0,1. Цас - тариф на
реактивную мощность, грн/кВт.ч,
= 0,62 - тангенс угла относительно полезной мощности двигателя
Текущие капиталовложения при эксплуатации единицы изделия
(2.9)
где Кч - потери на монтаж оборудования, грн.
Ка - годовые
амортизационные отчисления на капитальный ремонт, грн.
Кср - расходы на эксплуатацию ремонт обслуживание
двигателя, грн.
Кдр - другие затраты.
Потери на монтаж оборудования
(2.10)
Расходы на эксплуатацию ремонт обслуживание двигателя
(2.11)
Другие затраты связанные с внедрением двигателей
(2.12)
Годовые амортизационные отчисления на
капитальный ремонт
(2.13)
где Фб - балансовая стоимость основных фондов на начало
квартала и равна отпускной цене изделия
На - нормы амортизации (группа 3 - 6%)
Таблица 2.2 - Отчисления на капитальный ремонт
|
Кварталы
|
Стоимость
основных фондов на начало квартала
|
Амортизационные
отчисления на капитальный ремонт
|
Стоимость
основных фондов на начало квартала
|
Амортизационные
отчисления на капитальный ремонт
|
|
Базовое изделие
|
Новое изделие
|
|
I
|
 2547,99 2211,19
|
|
|
|
|
II
|
39918,55
|
2395,11
|
34642,11
|
2078,56
|
|
III
|
37523,44
|
2251,41
|
32563,58
|
1953,81
|
|
IV
|
35272,03
|
2116,32
|
30609,77
|
1836,59
|
|
Всего
|
-
|
9310,83
|
-
|
8080,15
|
2.3 Расчет годового экономического эффекта
Расчет годового экономического эффекта от внедрения
предлагаемого варианта устройства на единицу изделия:
(2.14)
Расчет годового экономического эффекта от внедрения предлагаемого
варианта устройства на объем годового выпуска изделия:
(2.15)
где
- годовой объем выпуска изделия, шт.
Результаты расчета годового экономического эффекта сводим в
таблицу 2.3.
Таблица 2.3 - Результаты расчета годового экономического эффекта
|
Наименование
расчетного параметра
|
Обозначение
|
Значение, грн
|
|
Экономия
изготовителя в расчете на единицу изделия, грн.
|

|
|
|
Экономия
потребителя в расчете на единицу изделия для нового изделия, грн.
|

|
|
|
Экономия
потребителя в расчете на единицу изделия для базового изделия, грн.
|
-15200,37
|
|
|
Экономический
эффект в расчете на единицу изделия для нового изделия, грн.
|

|
|
|
Экономический эффект
в расчете на единицу изделия для базового изделия, грн.
|
|
|
|
Экономический
эффект в расчете на объем годового выпуска нового изделия, грн.
|

|
|
|
Экономический
эффект в расчете на объем годового выпуска базового изделия, грн.
|
|
|
3.
Разработка сетевого графика технической подготовки производства нового изделия
3.1
Построение сетевого графика на основе перечня данных робот

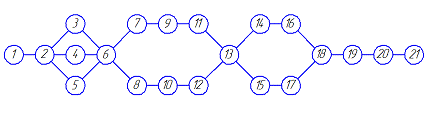

Рисунок 3.1 - Сетевой график на основе перечня данных по
условию робот
3.2
Определение ожидаемой продолжительности работ
(3.1)
где
,
- соответственно минимальная, наиболее вероятная и максимальная
длительности работ, дн.
Таблица 3.1 - Перечисление работ сетевого графика и их
длительность
|
№ п/п
|
Наименование
работ
|
Код работы
|
Длительность,
дней
|
|
|
|
минимальная, tmin
|
максимальная, tmax
|
ожидаемая, tож
|
|
1
|
Получение
технического задания
|
1-2
|
1
|
5
|
3
|
|
2
|
Функционально-станочный
анализ
|
2-3
|
2
|
4
|
3
|
|
3
|
Патентный поиск
|
2-4
|
13
|
21
|
16
|
|
4
|
Разработка
технического проекта
|
2-5
|
18
|
46
|
29
|
|
5
|
Технико-экономическое
обоснование
|
3-6
|
2
|
5
|
3
|
|
6
|
Обработка
результатов поиска
|
4-6
|
7
|
14
|
10
|
|
7
|
Разработка
эскизного проекта
|
5-6
|
30
|
40
|
34
|
|
8
|
Разработка
принципиальной схемы силовой части
|
6-7
|
3
|
8
|
5
|
|
9
|
Разработка
принципиальной схемы системы управления
|
6-8
|
3
|
9
|
5
|
|
10
|
Изготовление
макета силовой части
|
7-9
|
4
|
9
|
6
|
|
11
|
Изготовление
макета системы управления
|
8-10
|
2
|
7
|
4
|
|
12
|
Испытание
макета силовой части
|
9-11
|
4
|
6
|
|
13
|
Испытание
макета системы управления
|
10-12
|
3
|
10
|
6
|
|
14
|
Обработка
результатов испытаний силовой части
|
11-13
|
1
|
4
|
2
|
|
15
|
Обработка
результатов испытаний системы управления
|
12-13
|
1
|
6
|
3
|
|
16
|
Составление
спецификации на покупные материалы и полуфабрикаты
|
13-14
|
1
|
3
|
2
|
|
17
|
Оформление
заказа на поставку покупных материалов и полуфабрикатов
|
14-16
|
6
|
14
|
9
|
|
18
|
Разработка
технологического процесса
|
13-15
|
13
|
20
|
16
|
|
19
|
Разработка
технической документации
|
15-17
|
4
|
8
|
6
|
|
20
|
Получение
покупных материалов и полуфабрикатов
|
16-18
|
4
|
10
|
6
|
|
21
|
Нормирование
труда и расхода материалов
|
17-18
|
5
|
14
|
9
|
|
22
|
Монтаж и сборка
схемы
|
18-19
|
10
|
32
|
19
|
|
23
|
Изготовление
опытного образца
|
19-20
|
11
|
17
|
13
|
|
24
|
Испытание
опытного образца
|
20-21
|
5
|
14
|
9
|
3.3
Расчет параметров сетевого графика
Расчет параметров сетевого графика произведем табличным
способом, который заключается в последовательном заполнении таблицы.
Алгоритм расчета параметров сетевого графика табличным
методом:
) графа 1 и графа 3 заполняются на основе исходных данных: в
графу 1 вносят код работ (i-j), а в графу 3 вносят ожидаемую длительность выполнения
соответствующих работ (tij);
) заполнение графы 2 - количество предшествующих (то есть
входящих) работ для исходного события равно нулю (предшествующие работы для
исходного события отсутствуют), а для остальных работ количество предшествующих
работ определяется на основе перечня работ, по числу работ, имеющих второй
цифрой в коде ту, с которой начинается данная работа;
) заполнение графы 4 и графы 5 - раннее начало работ (t pн
ij) и раннее окончание работ (t pо ij) осуществляется
следующим образом: раннее начало работ, выходящих из события, которое является
первым на сетевом графике (то есть из исходного события), равно нулю, а раннее
окончание работ, выходящих из исходного события, равно их продолжительности.
Раннее начало всех других работ определяется путем выбора максимального из
сроков раннего окончания предшествующих работ. Количество сравниваемых сроков
равно количеству предшествующих работ, указанному в графе 2. Таким образом,
раннее начало последующих работ можно определить только после того, как найдено
раннее окончание предшествующих работ. В свою очередь, раннее окончание каждой
работы находится как сумма раннего начала данной работы и продолжительности
данной работы;
) после заполнения граф 4 и 5 находится продолжительность
критического пути (L кр) как максимальная величина из сроков раннего
окончания всех работ (по данным графы 5), которые ведут к завершающему событию.
Найденная величина критического пути заносится в графу 7 для всех работ,
ведущих к завершающему событию и представляет собой позднее окончание этих
работ;
) заполнение графы 7 - позднее окончание работ (t по ij)
для всех работ (кроме работ, которые ведут к завершающему событию - см. п. 4),
определяется путем последовательного заполнения графы 7 снизу вверх следующим
образом. Находятся все работы, последующие за рассматриваемой работой, и
определяются разности между поздним окончанием этих (последующих) работ и их
продолжительностями. Минимальная из полученных величин заносится в графу 7 для
рассматриваемой работы;
) заполнение графы 6 - позднее начало работ (t пн ij)
находится как разность позднего окончания соответствующих работ и их
продолжительности (из значений графы 7 вычитаются данные графы 3);
) заполнение графы 8 - полный резерв времени работы (R п
ij) определяется как разность между значениями графы 7 и графы 5, или как
разность между значениями графы 6 и графы 4;
) заполнение графы 10 - резерв времени события (Rj)
определяется следующим образом. Событие j является последующим для работы с
кодом (i-j), то есть номер события j соответствует второй цифре кода работы
(i-j). В графе 7 отыскивается позднее окончание работы, заканчивающейся
событием j. В графе 4 отыскивается раннее начало работы, начинающейся событием
j. Разность этих значений является искомым резервом времени события Rj;
) заполнение графы 9 - свободный резерв времени работы (Rс
ij) определяется в результате вычитания значений графы 10 из значений
графы 8.
Расчет сетевого графика приведен в таблице 3.2, а сам сетевой
график - на рисунке 3.2.
Таблица 3.2 - Параметры сетевого графика
|
Код работы, ij
|
Количество
предшествующих работ
|
Продолжительность
работ, tij
|
Ранние начала
работ, tрн ij
|
Ранние
окончания работ, tро ij
|
Поздние начала
работ, tпн ij
|
Поздние
окончания работ, tпо ij
|
Полные резервы
времени работ, Rп ij
|
Свободные
резервы времени работ, Rc ij
|
Резервы времени
событий, Rj
|
|
1-2
|
0
|
3
|
0
|
3
|
0
|
3
|
0
|
0
|
0
|
|
2-3
|
1
|
3
|
3
|
6
|
60
|
63
|
57
|
0
|
57
|
|
2-4
|
1
|
16
|
3
|
19
|
40
|
56
|
37
|
0
|
37
|
|
2-5
|
1
|
29
|
3
|
32
|
3
|
32
|
0
|
0
|
0
|
|
3-6
|
1
|
3
|
6
|
9
|
63
|
66
|
57
|
57
|
0
|
|
4-6
|
1
|
10
|
19
|
29
|
56
|
66
|
37
|
37
|
0
|
|
5-6
|
1
|
34
|
32
|
66
|
32
|
66
|
0
|
0
|
0
|
|
6-7
|
3
|
5
|
66
|
71
|
66
|
71
|
0
|
0
|
0
|
|
6-8
|
3
|
5
|
66
|
71
|
67
|
72
|
1
|
0
|
1
|
|
7-9
|
1
|
6
|
71
|
77
|
71
|
77
|
0
|
0
|
0
|
|
8-10
|
1
|
4
|
71
|
75
|
72
|
76
|
1
|
0
|
1
|
|
9-11
|
1
|
6
|
77
|
83
|
77
|
83
|
0
|
0
|
0
|
|
10-12
|
1
|
6
|
75
|
81
|
76
|
82
|
1
|
0
|
1
|
|
11-13
|
1
|
2
|
83
|
85
|
83
|
85
|
0
|
0
|
0
|
|
12-13
|
1
|
3
|
81
|
84
|
82
|
85
|
1
|
1
|
0
|
|
13-14
|
2
|
2
|
85
|
87
|
99
|
101
|
14
|
0
|
14
|
|
14-16
|
1
|
9
|
87
|
96
|
101
|
110
|
14
|
0
|
14
|
|
13-15
|
2
|
16
|
85
|
101
|
85
|
101
|
0
|
0
|
0
|
|
15-17
|
1
|
6
|
101
|
107
|
101
|
107
|
0
|
0
|
0
|
|
16-18
|
1
|
6
|
96
|
102
|
110
|
116
|
14
|
14
|
0
|
|
17-18
|
1
|
9
|
107
|
116
|
107
|
116
|
0
|
0
|
0
|
|
18-19
|
2
|
19
|
116
|
135
|
116
|
135
|
0
|
0
|
0
|
|
19-20
|
1
|
13
|
135
|
148
|
135
|
148
|
0
|
0
|
0
|
|
20-21
|
1
|
9
|
148
|
157
|
148
|
157
|
0
|
0
|
0
|
Критический путь (L кр) - это наиболее протяженная
по времени цепочка работ, ведущих от исходного события к завершающему событию.
Изменение продолжительности любой работы, лежащей на критическом пути, изменяет
срок наступления завершающего события.
Все события, лежащие на критическом пути, имеют нулевой
резерв времени события (Ri = 0).
Длительность критического пути определяется как сумма
длительности всех работ, лежащих на критическом пути:
, дн (3.2)
Выводы
Анализ экономической эффективности показал, что полная
себестоимость нового варианта изделия на 4252,44 грн. меньше полной
себестоимости базового варианта изделия. Это достигается вследствие меньшего
количества материалов необходимых для создания нового варианта изделия, а также
вследствие меньшей трудоемкости его изготовления. Все это приводит к тому, что
экономия изготовителя в расчете на одно изделие составляет грн. Экономия потребителя при эксплуатации
изделия составит грн. благодаря увеличению к.п.д. двигателя
и снижения затрат на активную мощность, при этом затраты на реактивную энергию
незначительно возрастут. Кроме того достигается увеличение мощности машины с
250 до 270 кВт.
Ниже приведена сводная таблица расчетных параметров
|
Наименование
расчетного параметра
|
Базовое
|
Новое
|
|
грн.
|
грн.
|
|
Фонд общей
заработной платы
|
2086,71
|
|
Полная
себестоимость
|
|
|
|
Прибыль
|
|
|
|
Оптовая цена
|
35388,78
|
30711,10
|
|
Отпускная цена
изделия
|
42466,54
|
36853,32
|
|
Экономия
изготовителя в расчете на единицу изделия
|
|
|
Экономия
потребителя в расчете на единицу изделия
|
-15200,37
|
|
|
Экономический
эффект в расчете на единицу изделия
|
|
|
|
Экономический
эффект в расчете на объем годового выпуска изделия
|
|
|
Литература
1.
Методичні
вказівки до виконання курсової роботи «Ефективність розробки електронного
виробу» з дисципліни «Основи господарювання та управління» (для студ. спец.
7.090803, 7.092203) /Укл. Л.І. Рябенко, Л.В. Грішко, Е.Р. Самкова. - Алчевськ:
ДГМІ, 2004. - 29 с.
.
Организация и планирование электротехнического производства. Управление
электротехническим предприятием. Учебное пособие для вузов/ К.Т. Джурабаева.
В.Е. Астафьева и др.; Под ред. К.Т. Джурабаева - М.: Высш. шк., 1989. - 367 с.
3.
Организация, планирование и управление предприятием электронной промышленности /Под ред. П.М. Стуколова.
- М.: Высш. шк., 1986. - 319 с.
. Сетевые графики в планировании: Учеб. пособие /Разумов И.М. и др.
- М.: Высш. шк., 1981. - 168 с.
