КОНТРОЛЬНАЯ
РАБОТА
Задача №1
электроснабжение трансформатор
мощность сопротивление

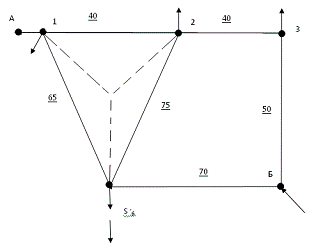

Определить приближенное распределение мощностей
в сети 110 кВ. Электроснабжение осуществляется от станции А, работающей по
жестко заданному графику, и системой подстанции Б.
Дано: А=50+j40;
S1=15+j10;
S2=13+j10; 3=20+j12;
S4=6+j4;
S5=15+j10;
S6=32+j27.
Решение: находим реактивную нагрузку для первого
узла подстанции
Используем формулу разброса.
Перенос нагрузки узла 4 в узел 1 и 6

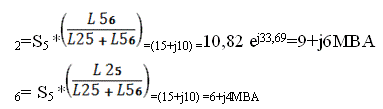

Перенесем нагрузку узла 5 в узел 2 и 6
Найдём полную мощность в узле 1,6
1=S1
+ 1=-35-j30+4.15+j2,77=-30,85-j27,23MBA
6=S6+
6+ 6=32+j27+6+j4+1,85+1,23=39,85+j32MBA

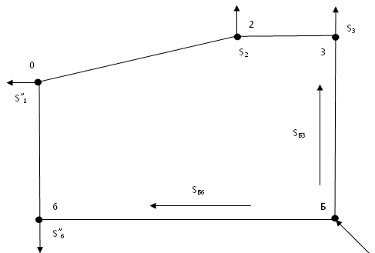

Преобразуем из треугольника в звезду
L∆=L16+L62+L12=65+75+40=180км
L02= == 16,667 км06===27,083 км
L07= ==14,444 км
S2=S2+S2=13+j10+9+j6=22+j16MBA

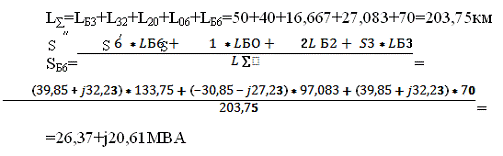

Определим суммарную длину по
замкнутому контуру, кольца
Найдем реактивную нагрузку для подстанции Б
Б=SБ6+SБ3=24,63+j18,39+26,37+j20,61=51+j39MBA

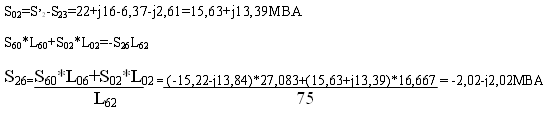

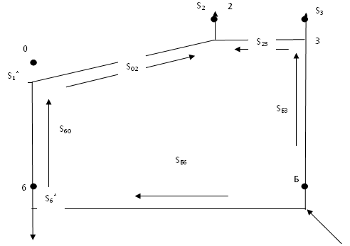

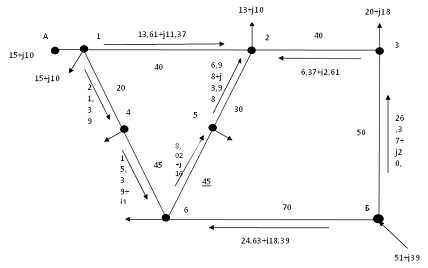

Найдем перетёк мощности от точки 6 к точке 0
60=SБ6-S″6=(24,63+j18,39)-(39,85+32,23)=-15,22-j13,84МВА
Т.е мощность подходит к узлу 6 от узла 0
S25=S26+S52=-2,02-j2,02+9+j6=6,98+j3,98
MBA65=S56-S26=6+4+2,02+j2,02=8,02+j6,02
МБА46=S6+S65-SБ6=32+j27+8,02+j6,02-24,63-j18,39=15,39+j14,63MBA14=S4+S46=6+j4+15,39+j14,63=21,39+j18,63MBA=-S,1-S14=35+j30-21,39-j18,63=13,61+j11,37
MBA
Проверка по закону Кирхгофа
Контур 125641
Контур 235652
Задача №2
Для понижающего трансформатора определить число
часов использования максимальной нагрузки Т макс., время максимальных потерь,
электроэнергию, потребляемую за год, и годовые потери электроэнергии. Исходные
данные для расчета указаны в таблице 2,3 и2,4 на рис. приведен годовой график
нагрузок. Принять график нагрузок на среднем и нижнем напряжении одинаковым.
Дано:
Трансформатор ТДТН -25000/110
Рсн=12 Мвт, cos ц= 0,85
Pнн =8
Мвт, соs ц=0,91=
1400ч, t2=
3300ч, t3=5100ч,
t4=7000ч
б1=65% б2=50%n.ном=25
МВА
Решение:

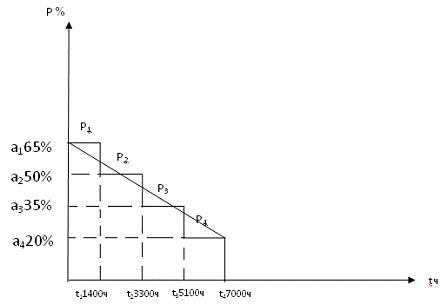

Годовой график по продолжительности нагрузки
Число часов использования максимальной нагрузки
ч/год, где S1
-
нагрузка, j - ступени графика.
Время максимальных потерь
Энергия за год
Чтобы найти ∆A строим схему замещения
автотрансформатора.

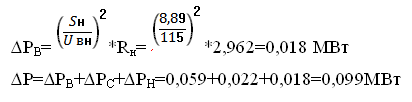

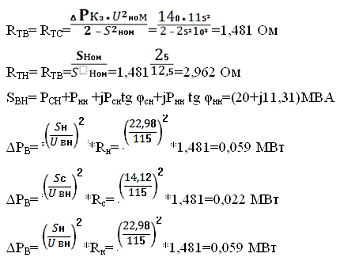

Сопротивление автотрансформатора:
∆Pyy=28,5 кВт
