Проектирование малоэтажного жилого дома
Федеральное
агентство по образованию Сибирская государственная автомобильно-дорожная
академия (СибАДИ)
Кафедра
«Городское строительство и хозяйство»
Курсовая
работа
по
дисциплине: «Физика среды и ограждающих конструкций»
Омск
- 2013
Исходные данные
Район строительства: г. Омск

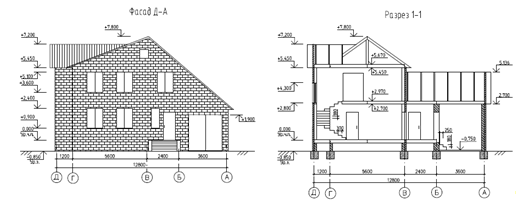

Малоэтажный жилой дом (рис. 1).

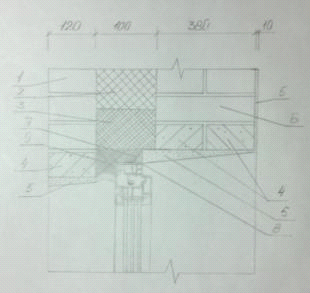

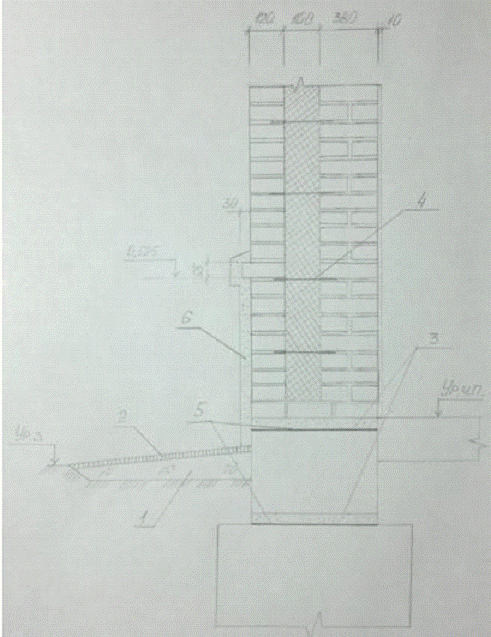

Конструктивное решение наружных стен:
Рис. 1

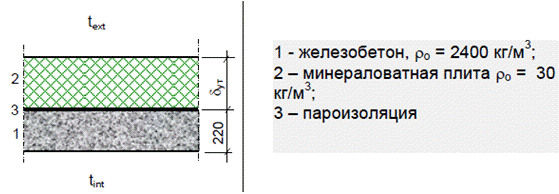

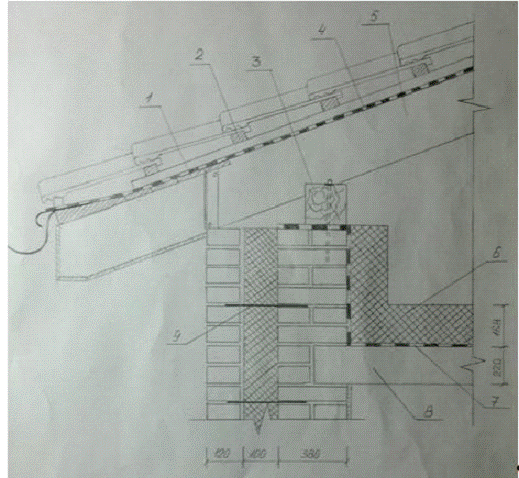

Конструктивное решение чердачного перекрытия:
Рис. 2
Окна: оконные блоки из ПВХ-профилей в одинарных
переплетах с двухкамерными стеклопакетами.

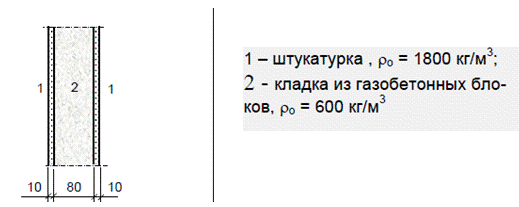

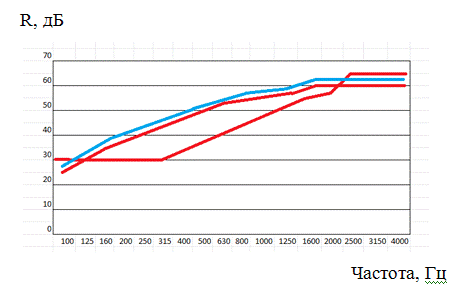

Конструктивное решение межкомнатных перегородок:
Рис. 3
Коэффициент теплотехнической однородности
наружных стен r=0,92.
Коэффициент теплотехнической однородности
чердачного перекрытия r=1.
Рис. 4

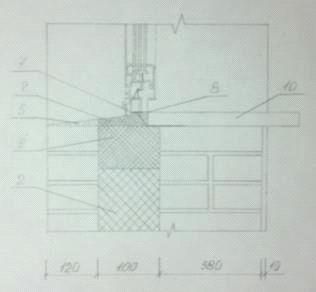

Рис. 5
жилой дом перегородка стена

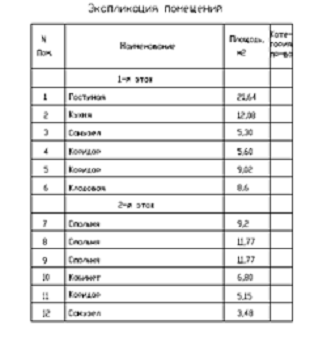

Рис. 6
1. Определение расчетных параметров
наружного и внутреннего воздуха; определение температуры точки росы для
расчетных параметров внутреннего воздуха.
.1 Расчетные параметры наружного
воздуха.
Расчетную температуру наружного воздуха text,
°C, следует принимать по средней температуре наиболее холодной пятидневки с
обеспеченностью 0,92 согласно СНиП 23-01 для соответствующего городского или
сельского населенного пункта.
Для города Омска:
Температура воздуха наиболее холодной
пятидневки, обеспеченностью 0,92 text =37 °С.
Средняя месячная относительная влажность воздуха
наиболее холодного месяца jext = 80%.
Продолжительность периода со средней суточной
температурой воздуха не более 8 °С zht = 221 сут.
Средняя температура воздуха периода со средней
суточной температурой воздуха не более 8 °С tht = -8,4°С.
Расчетные параметры внутреннего воздуха.
Расчетная температура воздуха внутри жилых и
общественных зданий tint для холодного периода года должна быть не ниже
минимальных значений оптимальных температур, согласно ГОСТ 30494 и СанПиН
2.1.2.1002.
Оптимальные температуры воздуха внутри здания
20-22 °С.
Примем tint =20 °С.
Относительная влажность внутри здания не более
55 %.
jint =55 %.
1.2 Температура точки росы
Максимальная упругость водяного пара для
температуры воздуха tint =20°С составляет Eint=17,54 мм рт. ст. Так как
относительная влажность воздуха внутри здания для холодного периода года jint=55%,
то действительная упругость водяного пара e будет составлять только 55% от E,
т.е. e=17,54*0,55=9,65 мм рт. ст.
Точкой росы будет температура, для которой
e=9,65 мм рт. ст. будет соответствовать максимальной упругости водяного пара,
т.е. td =10,7 °С.
Точка росы td =10,7 °С.
2. Определение в соответствии с
заданным районом строительства требуемое сопротивление теплопередаче
ограждающих конструкций жилого дома.
.1 Определение требуемое
сопротивление теплопередаче ограждающих конструкций жилого дома
Требуемое сопротивление теплопередаче ,
(м2∙°С)/Вт определяется согласно таблице 4 СНиП 23-02 в зависимости от
градусо-суток отопительного периода, Dd (ГСОП), °С·сут/год.
Величину градусо-суток Dd (ГСОП) в течение
отопительного периода следует вычислять по формуле:
Dd = (tint - tht) zht,= (tint - tht)
zht=(20-(-8,4)) *221=6276,4
Полученное значение градусо-суток отличается от
табличного. Поэтому руководствуясь примечанием к таблице 4 СНиП 23-02 для
определения требуемого сопротивления теплопередаче воспользуемся формулой:
.
Для наружных стен: (м2·°С)/Вт.
Для чердачного перекрытия: (м2·°С)/Вт.
Для окон: (м2·°С)/Вт.
2.2 Определение величины
нормативного температурного перепада между температурой внутреннего воздуха и
внутренней поверхности стены
Величина нормативного температурного перепада
между температурой внутреннего воздуха и внутренней поверхности стены
определяется по таблице 5 СНиП 23-02.
Для стен =4,0
°С.
3. Расчет приведенного сопротивления
теплопередаче ограждающих конструкций
.1 Приведенное сопротивление стены
Сопротивление теплопередаче R0, м2×°С/Вт,
однородной однослойной или многослойной ограждающей конструкции с однородными
слоями следует определять по п.9.1.2. СП 23-101-2004
=Rsi+Rk+Rse,(1)
где Rsi=1/aint, aint
- коэффициент теплоотдачи внутренней поверхности ограждающих конструкций,
Вт/(м2×°С),
принимаемый по таблице 7 СНиП 23-02.
Для стен Вт/(м2·°С).
=1/aext, aext
- коэффициент теплоотдачи наружной поверхности ограждающей конструкции для
условий холодного периода года, Вт/(м2×°С),
принимаемый по таблице 8 СНиП 23-101.
Для стены Вт/(м2·°С).
- термическое сопротивление ограждающей
конструкции, равное сумме термических сопротивлений отдельных слоев (п.9.1.1):
=R1+R2+...+Rn,(2)
где R1, R2,..., Rn - термические сопротивления
отдельных слоев ограждающей конструкции, м2×°С/Вт
Термическое сопротивление каждого слоя
определяется по формуле 6 п.9.1.1:R=d/l,(3)
Расчетные коэффициенты
теплопроводности, l,
определяются в зависимости от условий эксплуатации ограждающих конструкций: А
или Б.
Определение условий эксплуатации
осуществляется в зависимости от влажностного режима помещений (табл.1) и от
зоны влажности (прил.В)
Сведя вышеизложенные формулы в одну,
получим:
R0 = 1/aint + d1/l1 + d2/l2 + dn/ln + … + dут/lут + 1/aext (4)
в данном случае dут и lут - толщина и коэффициент
теплопроводности утеплителя.
Так как сопротивление теплопередаче
R0 должно быть больше или равно требуемому сопротивлению Rreg, то для
определения минимальной толщины утеплителя приравниваем R0 к Rreg.
Выделяя из формулы 4 толщину
утеплителя dут и
принимая вместо R0 = Rreg. получим
dут
= (Rreg. - 1/aint
- d1/l1 - d2/l2 - dn/ln - 1/aext)× lут(5)
При использовании в многослойной
ограждающей конструкции гибких или жестких связей конструктивных слоев, которые
«прорезают» слой утеплителя, сопротивление теплопередаче необходимо
корректировать с помощью коэффициента теплотехнической однородности ограждения
r, определяемого по приложению Н.
Тогда конечная формула для
определения толщины утеплителя в многослойной ограждающей конструкции примет
вид:
dут
= (Rreg./r - 1/aint
- d1/l1 - d2/l2 - dn/ln - 1/aext)× lут(6)
По формуле 6 определяется толщина
утеплителя в наружных стенах (следует отметить, что это минимальная толщина
утеплителя).
Вт/(м·°С) - теплопроводность кирпичной
кладки из обыкновенного глиняного кирпича, ρо = 1800 кг/м3; Вт/(м·°С) -
теплопроводность плиты из пенополистирола ПСБ-С, ρо = 40кг/м3;
Вт/(м·°С) -
теплопроводность кирпичной кладки из керамического кирпича, ρо = 1500
кг/м3; Вт/(м·°С) -
теплопроводность цементно-песчаного раствора, ρо =1800
кг/м3.
Принимаем толщину утеплителя 0,10 м.
Приведенное сопротивление теплопередаче,
, наружной
стены с учетом принятой толщины утеплителя:
м2·°С/Вт.
3.2 Приведенное сопротивление
чердачного перекрытия холодного чердака
Сопротивление теплопередаче R0 должно быть
больше или равно требуемому сопротивлению Rreg, то для определения минимальной
толщины утеплителя приравниваем R0 к Rreg.
R0 = 1/aint
+ d1/l1
+ d2/l2
+ dn/ln
+ … + dут/lут
+ 1/aext
dут = (Rreg. - 1/aint
- d1/l1
- d2/l2
- dn/ln
- 1/aext)×
lут
При использовании в многослойной ограждающей
конструкции гибких или жестких связей конструктивных слоев, которые «прорезают»
слой утеплителя, сопротивление теплопередаче необходимо корректировать с
помощью коэффициента теплотехнической однородности ограждения r, определяемого
по приложению Н.
Тогда конечная формула для определения толщины
утеплителя в многослойной ограждающей конструкции примет вид:
dут = (Rreg./r - 1/aint
- d1/l1
- d2/l2
- dn/ln
- 1/aext)×
lут
Для чердачного перекрытия Вт/(м2·°С).
Вт/(м·°С) -
теплопроводность железобетона, ρо
= 2400 кг/м3.
Вт/(м·°С) -
теплопроводность минераловатной плиты, ρо
= 30кг/м3.
Вт/(м·°С) -
теплопроводность цементно-песчаного раствора, ρо
= 1800 кг/м3.
.
Принимаем толщину утеплителя .
Приведенное сопротивление теплопередаче, ,
чердачного перекрытия с учетом принятой толщины утеплителя:
м2·°С/Вт.
3.3 Приведенное сопротивление оконных
блоков.
Выбор светопрозрачной конструкции осуществляется
по значениям приведенного сопротивления теплопередаче согласно
таблице 5 СНиП 23-101 или в соответствии с разделом 9 пунктом «В» приведенное
сопротивление теплопередаче светопрозрачных
конструкций при отсутствии сертификационных испытаний, проведенных
аккредитованными испытательными лабораториями принимают по приложению «Л» этого
же СНиП 23-101.
Приведенное сопротивление теплопередаче окна
должно быть не менее нормируемого (м·°С)/Вт.
Выбираем двухкамерный стеклопакет в одинарном
переплете с межстекольным расстоянием 12мм с мягким селективным покрытием, (м·°С)/Вт.
4. Расчет температуры внутренней
поверхности стены
Температура внутренней поверхности ограждения τsi,
0С,
должна быть выше точки росы td, 0С.
Температуру внутренней поверхности, τsi,
стен
следует определять по формуле:
,
где n- коэффициент, учитывающий зависимость
положения наружной поверхности ограждающих конструкций по отношению к наружному
воздуху и приведенный в таблице 6 СНиП 23-02 с учетом примечания к этой
таблице.
.
0С.
Температура точки росы td =10,7 °С меньше
температуры внутренней поверхности стены 0С
на 7,48 0С, следовательно выпадение конденсата на поверхности стены при
расчетных значениях температуры внутреннего и наружного воздуха невозможно.
Температурный перепад ,
°С, между температурой внутренней поверхности ограждающей конструкции и
температурой внутреннего воздуха нормируется таблицей 5 СНиП 23-02.
Для стен =4,0
°С.
Расчётное значение перепада =20-1,82=18,18
°С не превышает нормируемой величины.
.
4.1 Расчет влажностного режима
наружной стены с учетом фактического конструктивного решения
Расчетная температура воздуха внутри жилых и
общественных зданий tint и относительную влажность jint
принимает такие же как и в разделе 1.
=20 °С.
jint =55 %.
Средняя месячная относительная влажность воздуха
наиболее холодного месяца, jext =80 %.
Средняя месячная температура наиболее холодного
месяца (январь) text = -19,0 °С.
Влажностный режим помещения - «нормальный». Зона
влажности №2 для Омска - «нормальная». Тогда условия эксплуатации определяются
по параметру «Б».
Кирпичная кладка из обыкновенного глиняного
кирпича, ρо = 1800 кг/м3, lБ
= 0,81 Вт/(м·°С), m = 0,11 мг/(м·ч·Па);
Плиты из пенополистирола ПСБ-С ρо
= 40 кг/м3, lБ = 0,05 Вт/(м·°С), m
= 0,05 мг/(м·ч·Па);
Кирпичная кладка из керамического кирпича, ρо
= 1500 кг/м3, lБ = 0,64 Вт/(м·°С), m
= 0,14 мг/(м·ч·Па);
Цементно-песчаный раствор ρо
=1800 кг/м3, lБ = 0,93 Вт/(м·°С), m
= 0,09 мг/(м·ч·Па);
Приведенное сопротивление теплопередаче
ограждающей конструкции равно м2·°С/Вт.
Согласно СНиП 23-02 для многослойных ограждающих
конструкций с выраженным теплоизоляционным слоем и наружным защитным слоем,
коэффициент паропроницаемости материала которого меньше, чем у материала
теплоизоляционного слоя, допускается принимать плоскость максимального
увлажнения на наружной границе утеплителя при условии выполнения неравенства .
Коэффициент паропроницаемости у кладки из керамического кирпича и у кладки из
обычного глиняного кирпича больше коэффициента паропроницаемости плиты из
пенополистирола ПСБ-С и не выполняется условие ,
следовательно, нет плоскости возможной конденсации в многослойной конструкции.
Сопротивление паропроницанию Rvp, м2·ч·Па/мг,
ограждающей конструкции (в пределах от внутренней поверхности до плоскости
возможной конденсации) должно быть не менее нормируемых сопротивлений
паропроницанию:
из условия недопустимости накопления влаги в
ограждающей конструкции за годовой период эксплуатации,
.
из условия ограничения влаги в ограждающей
конструкции за период с отрицательными средними месячными температурами
наружного воздуха,
.
где eint - парциальное давление водяного пара
внутреннего воздуха, Па, при расчетной температуре и относительной влажности
этого воздуха, определяемое по формуле:
eint = (jint / 100) Eint,
- парциальное
давление насыщенного водяного пара, Па, при температуре tint =20 °С. 17.54
мм.рт.ст. = 2338 Па.
Па.
Е = (Е1z1 + E2z2 + Е3z3) / 12,
, E2, Е3 - парциальные давления водяного пара,
Па, принимаемые по температуре ti в плоскости возможной
конденсации, определяемой при средней температуре наружного воздуха
соответственно зимнего, весенне-осеннего (переходного) и летнего периодов;, z2,
z3 - продолжительность, мес, соответственно зимнего, весенне-осеннего и летнего
периодов, определяемая с учетом следующих условий:
а) к зимнему периоду относятся месяцы со
средними температурами наружного воздуха ниже минус 5 °С;
б) к весенне-осеннему периоду относятся месяцы
со средними температурами наружного воздуха от минус 5 до плюс 5 °С;
в) к летнему периоду относятся месяцы со
средними температурами наружного воздуха выше плюс 5 °С.
Продолжительность периодов и их средняя
температура определяются по таблице 3* СНиП 23-01, а значения температур в
плоскости возможной конденсации ti, соответствующие
этим периодам, по формуле СНиП 23-101.
,
- расчетная температура наружного воздуха i-го
периода, °С, принимаемая равной средней температуре соответствующего периода;
=1/8,7=0,115 м2·°С·Вт;
SR - термическое сопротивление слоя ограждения в
пределах от внутренней поверхности до плоскости возможной конденсации;
м2·°С·Вт.
Установим для периодов их продолжительность zi,
сут, среднюю температуру ti, °С, согласно СНиП 23-01 и рассчитаем
соответствующую температуру в плоскости возможной конденсации ti
°С, для климатических условий города Омска:
зима (январь, февраль, март, ноябрь, декабрь):
=5
мес,=(-19,0+(-17,6)+(-10,1)+(-16,0)+(-8,5))/5=-14,24 °С,
°С.
весна - осень (апрель, октябрь):
=2 мес,=(2,8+1,9)/2=2,35 °С,
°С.
лето (май, июнь, июль, август, сентябрь):
= 5 мес,=(11,4+17,1+18,9+15,8+10,6)/5=14,76 °С,
°С.
По температурам (t1, t2,
t3)
для соответствующих периодов определяем СНиП 23-101 парциальные давления (Е1,
Е2, Е3) водяного пара: Е1 = 42 Па, Е2 = 402 Па, Е3 = 1449 Па.
Определим парциальное давление водяного пара Е,
Па, в плоскости возможной конденсации за годовой период эксплуатации
ограждающей конструкции для соответствующих продолжительностей периодов z1, z2,
z3:
Е = (42∙5 + 402∙2 + 1449∙5) /
12=688,25.
Сопротивление паропроницанию ,
м2·ч·Па/мг, части ограждающей конструкции, расположенной между наружной
поверхностью и плоскостью возможной конденсации, определяется по формуле:
м2·ч·Па/мг.
Среднее парциальное давление водяного пара
наружного воздуха eext, Па, за годовой период определяют по СНиП 23-01.
=(140+150+260+530+710+1110+1450+1270+880+530+310+190)/12=
627,5 Па.
Определяем нормируемое сопротивление
паропроницанию из условия недопустимости накопления влаги за годовой период
эксплуатации согласно СНиП 23-02:
м2·ч·Па/мг.
Период с отрицательными средними месячными
температурами
= 5 мес, или 151
сут,=(-19,0)+(-17,6)+(-10,1)+(-8,5)+(-16,0))/5=-14,24 °С,
°С.
Парциальное давление водяного пара Е0, Па, в
плоскости возможной конденсации:
Е0=42 Па.
Согласно СНиП 23-02 в многослойной ограждающей
конструкции увлажняемым слоем является утеплитель, плита из пенополистерола
ПСБ-С плотностью rw = r0 = 40 кг/м3
при толщине dw=0,10 м. Предельно допустимое приращение
расчетного массового отношения влаги в этом материале согласно СНиП 23-02 Dwav
= 25 %.
Средняя упругость водяного пара наружного
воздуха периода месяцев с отрицательными средними месячными температурами:
Па.
Коэффициент h определяется
согласно СНиП 23-02 по формуле:
h = 0,0024 (Е0 - )
z0 / 0,15=0,0024 *(42 - 210) *151 / 0,15 = -405,89.
м2·ч·Па/мг.
Сопротивление паропроницанию Rvp, м2·ч·Па/мг,
ограждающей конструкции (в пределах от внутренней поверхности до плоскости
возможной конденсации)
=4,82 м2·ч·Па/мг.
При сравнении полученного значения Rvp с
нормируемым устанавливаем, что Rvp > >.
Следовательно, ограждающая конструкция
удовлетворяет требованиям СНиП 23-02 в отношении сопротивления паропроницанию.
4.2 Определение требуемого индекса
изоляции воздушного шума межкомнатными перегородками
Требуемые нормативные индексы изоляции
воздушного шума ограждающих конструкций определяются по таблице 2 СНиП 23-03.
Нормативные значения индексов изоляции
воздушного шума межкомнатными перегородками жилых зданий составляют дБ.
Эквивалентная поверхностная плотность
ограждающей конструкции определяется по формуле
э=K∙m, кг/м2,
где К - коэффициент, учитывающий относительное
увеличение изгибной жесткости ограждения из бетонов на легких заполнителях,
поризованных бетонов, кладки из кирпича, пустотелых керамических блоков и т.п.
по отношению к конструкциям из тяжелого бетона с той же поверхностной
плотностью и определяется по табл. 10 СП 23-103-2003.
Для сплошных ограждающих конструкций плотностью ρо
= 1800 кг/м3 и более K=1.
Эквивалентная поверхностная плотность штукатурки
толщиной по 10мм с каждой стороны плотностью ρо
=1800 кг/м3 равна
э штук=1800∙1∙2∙0,01=36 кг/м2.
Поверхностная плотность кладки из газобетонных
блоков толщиной 80мм плотностью ρо
=1800 кг/м3:
кладки=1800∙0,12=216 кг/м2.
Эквивалентная поверхностная плотность кладки:
э кладки=216∙1=216 кг/м2.
Эквивалентная поверхностная плотность
перегородки:
э= mэ кладки+ mэ штук =216 + 36=252 кг/м2.
Средняя плотность перегородки толщиной 100мм,
состоящей из кладки газобетонных блоков ρо
=600 кг/м3 оштукатуренных раствором ρо
= 1800 кг/м3 с обеих сторон:
ρо =
(36+216)/1,2=210 кг/м2.
Частота, соответствующая точке В-fВ,
определяется по таблице 8 СНиП 23-103.
В=29000/100=290 ≈315 Гц.
Округляем до среднегеометрической частоты
1/3-октавной полосы, в пределах которой находится fВ.
Ордината точки В:
=20lgmэ-12=20lg216-12=35дБ.
Рис. 7
4.3 Расчетная частотная
характеристика
f, Гц
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000
|
1250
|
1600
|
2000
|
2500
|
3150
|
R, дБ
|
35
|
35
|
35
|
35
|
35
|
35
|
37
|
42
|
44
|
48
|
52
|
54
|
58
|
61
|
61
|
61
|
№
|
Параметры
|
Среднегеометрические
частоты третьоктавных полос, Гц
|
|
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000
|
1250
|
1600
|
2000
|
2500
|
3150
|
1
|
Расчетная частотная характеристика, дБ
|
35
|
35
|
35
|
35
|
35
|
35
|
37
|
42
|
44
|
48
|
52
|
54
|
58
|
61
|
61
|
2
|
Оценочная кривая Ri, дБ
|
27
|
30
|
37
|
36
|
39
|
42
|
47
|
50
|
49
|
50
|
53
|
56
|
52
|
50
|
50
|
50
|
3
|
Неблагоприятные отклонения, дБ
|
-
|
-
|
-
|
1
|
4
|
7
|
10
|
6
|
5
|
2
|
-
|
-
|
-
|
-
|
-
|
-
|
4
|
Оценочная
кривая, смещенная вниз на 1 дБ
|
25
|
28
|
35
|
34
|
37
|
40
|
45
|
48
|
47
|
48
|
51
|
54
|
60
|
48
|
48
|
48
|
5
|
Неблагоприятные
отклонения от смещенной оценочной кривой, дБ
|
-
|
-
|
-
|
-
|
2
|
5
|
8
|
6
|
3
|
|
-
|
-
|
-
|
-
|
-
|
Индекс
изоляции воздушного шума Rw
|
|
|
|
|
|
|
|
48
|
|
|
|
|
|
|
|
|
Рис. 8 - Цокольный узел (сопряжение наружной
стены с грунтом): 1 - основание щебеночное (плотно утрамбованное); 2 -
асфальтобетонное покрытие; 3 - выравнивающий слой из цементно-песчаного
раствора; 4 - гибкие связи из стеклопластика, диаметр 6 мм; 5 - гидроизоляция
(2 слоя толя на битумной мастике); 6 - раствор цементно-песчаный раствор
Рис. 9 - Карнизный узел (сопряжение наружной
стены с кровлей): 1 - контробрешетка; 2 - обрешетка; 3 - мауэрлат 150х150мм; 4
- диффузионная мембрана; 5 - стропило 200х50 мм; 6 -минеральная вата; 7 -
пароизоляция; 8 - железобетонная плита перекрытия 220 мм; 9 - гибкие связи из
стеклопластика, диаметр 6 мм
Рис. 10
Рис. 11 - Узлы сопряжения оконных блоков с
наружными стенами: 1 -кирпич (наружная слой); 2 -утеплитель (плиты из
пенополистирола ПСБ-С); 3 - минераловатная твердая плита (твердая); 4 -
железобетонная перемычка; 5 -цементно-песчаный раствор; 6 - кирпич (внутренний
слой); 7 - стальная профильная полоса крепления коробки оконного блока; 8
-силиконовый герметик; 9 - ППУ ВИЛАН-405 с наружным слоем из полимерцементной
мастики, 10 - подоконная доска
Список источников
1. СНиП
23-01-99 (с изм. 1 2003).
. СНиП
23-02-2003 Тепловая защита зданий.
. СП
51.13330.2011 Защита от шума. Актуализированная редакция.
. СНиП
23-03-2003.
. СП
23-101-2004 Проектирование тепловой защиты.
. СП
131.13330.2012 Строительная климатология.
