Проект сельского клуба на 150 мест
СОДЕРЖАНИЕ
Введение
.
Исходные данные
.
Генеральный план
.
Объёмно-планировочное решение
.
Конструктивное решение
.
Отделка здания
.
Санитарно-техническое и инженерное оборудование
Литература
Перечень
графического материала:
Лист
1: план первого этажа, план второго этажа, фасад 1-4,
разрез 1-1, генплан, таблицы
Лист
2: план перекрытия, план кровли, план фундамента, узлы, таблицы
ВВЕДЕНИЕ
В настоящее время активно развивается
культурно-досуговая деятельность в сельской местности, сохранение и развитие традиционной
культуры регионов.
Для дальнейшего развития культурно-досуговой
деятельности предусматривается создание в агрогородах социально-культурных
комплексов, включающих основные объекты культурно-досуговой деятельности таких
как: клуб, библиотеку, детскую школу искусств или классы по специальностям
искусств и др.
Клуб - это культурно просветительское
учреждение, организующие досуг рабочих и молодежи и способствующий их
воспитанию, образованию, развитию творческих потребностей.
В настоящее время активно ведется строительство
клубов в сельских местностях, так как государство заинтересовано в духовном и
культурном развитии сельских граждан.
В таких учреждениях еще, как правило, проводятся
праздники, концерты и другие развлекательные мероприятия.
А для досуга молодежи проводятся дискотеки.
Объём курсового проекта: 2 листа чертежей, 16
листов пояснительной записки
1. ИСХОДНЫЕ ДАННЫЕ
Проектируемый объект: «Сельский
клуб
с залом на 150 мест»
Место строительства: Павлодарская обл. Село
Михайловка
Строительно-климатическая зона в которой
расположен проектируемый объект согласно СНиП РК.2.04-01-2001 «Строительная
климатология»
Тип грунта на участке строительства - Супесь.
Растительный слой: h=10
см.
Уровень грунтовых вод - 4,87 м. от поверхности
земли.
Температура наружного воздуха наиболее холодной
пятидневки, согласно СНиП Р.К.2.04-01-2001 «Строительная климатология»
tI= -17,9°CII=
-17,2°CIII= -10,5°CXI= -7,6°C
tXII=
-15,0°C
Расчетная температурного внутреннего воздуха
+18°C
Сейсмичность района строительства по СНиП
Р.К.2.03-30-2006 «Строительство в сейсмических районах»: 6 баллов
В районе строительства нет вечно мерзлых грунтов
и горных выработок.
Класс здания II
Степень огнестойкости II
Степень долговечности II

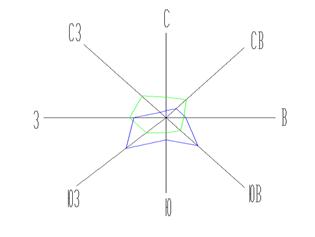

Данные для постройки розы ветров согласно СНиП
Р.К.2.04-01-2001 «Строительная климатология».
Таблица
1
Данные о розе ветров
Наименование
|
С
|
СВ
|
В
|
ЮВ
|
Ю
|
ЮЗ
|
З
|
СЗ
|
Январь
|
4
|
7
|
9
|
22
|
13
|
26
|
15
|
4
|
Июль
|
12
|
14
|
8
|
10
|
9
|
13
|
17
|
17
|
Рис 1
Преобладающее направление ветров в январе - ЮЗ
Преобладающее направление ветров в июле - З, СЗ
Проектирование ведется согласно СНиП Р.К.
3.01-01-2002 «Градостроительная планировка и застройка городских и сельских
поселений».
Площадка под строительство сельского клуба с
залом на 150 мест выбрана в соответствии с санитарно-гигиеническими и
противопожарными требованиями.
Размер участка 150х130мм. Местность выровненная
Уклон местности для сбора ливневых вод равен
0,01.
На участке предусмотрены: проектируемое здание,
размерами в осях 21х25.5; магазин, автостоянка, проходы и проезды, опорный
пункт полиции, торговый дом, парковка.
Площадь озеленения 63% от общей площади участка.
ТЭП участка смотри на листе АС-1
. ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
Здание проектируется по СНиП РК 3.02-02-2001
«Общественные здания».
Проектируемое здание имеет планировочную схему
зального типа.
Форма здания прямоугольная.
Размер здания в осях 21х25.5м.
Здание двухэтажное: высота этажа 3.3м., высота
здания 7.√√4м.
Таблица
2
Экспликация помещений
Номер
помещения
|
Наименование
|
Площадь
м2
|
Кат.
Пом
|
|
Первый
этаж
|
|
|
1
|
Эстрада
|
58,5
|
|
2
|
Зрительный
зал
|
97
|
|
3
|
Фойе-Вестибюль
|
88
|
|
4
|
Гардероб
|
15
|
|
5
|
Кружковые
хоровая и оркестровая
|
39
|
|
6
|
Кладовая
для мебели
|
7,5
|
|
7
|
Хозяйственная
кладовая
|
3,5
|
|
8
|
Кружковая
танцевальная
|
35
|
|
9
|
Душевые
|
3
|
|
10
|
Комната
политпросвещения
|
25
|
|
11
|
Склад
декораций
|
12
|
|
12
|
Санузлы
|
14
|
|
13
|
Аппаратная
|
3,5
|
|
14
|
Коридоры
|
35
|
|
15
|
Тамбуры
|
10
|
|
|
Второй
этаж
|
|
|
16
|
Кинопроекционная
|
23
|
|
17
|
Перемоточная
|
|
18
|
Библиотека
|
46,5
|
|
19
|
Холл
|
32
|
|
20
|
Комната
счетных работников
|
11,5
|
|
21
|
Кабинет
управляющего
|
12,5
|
|
22
|
Комната
специалистов
|
12,5
|
|
23
|
Комната
общ, организаций
|
12,5
|
|
24
|
Вестибюль
|
16,5
|
|
25
|
Коридоры
|
17
|
|
26
|
Операционный
зал почты
|
32
|
|
27
|
Кладовые
посылок
|
3,5
|
|
28
|
Обработка
почты
|
13
|
|
29
|
Помещение
электросвязи
|
44
|
|
30
|
Сушка
одежды
|
3,5
|
|
31
|
Санузлы
|
5
|
|
4. КОНСТРУКТИВНОЕ РЕШЕНИЕ
Конструктивная схема здания
Конструктивная схема здания представляет собой
бескаркасное здание с продольными несущими стенами. В таких зданиях все
нагрузки воспринимают продольные стены.
Пространственная жесткость здания обеспечивается
размещением продольных несущих стен, элементов перекрытия и покрытия в
поперечном направлении, а также анкеровкой плит покрытии и перекрытия между
собой и в кирпичную кладку несущих стен.
Основание. Расчет глубины заложения
фундамента
Расчет глубины заложения фундамента
производиться по СНиП РК 5.01-01-2002 «Основания зданий и сооружений».
Определяем нормативную глубину сезонного
промерзания грунта.
dfn=do*√MI,
Где do=0.28
для супеси
Mt-безразмерный
коэффициент, численно равный сумме абсолютных значений отрицательных
среднемесячных температур на зиму, в данном случае принимаемых по СНиП РК
2.04-01-2001 «Строительная климатология».
tI=-17,9°CII=-17,2°CIII=-10,5°CXI=-7,6°CXII=-15,0°Ct=8,26fn=0.28*8.26=2,31м
Определяем
расчетную глубину сезонного промерзания грунта:
df=dfn*Kh
Где
Kh-коэфицент
учитывающий влияние теплового режима здания, принимаемый по таблице 1 СНиП РК
5.01-01-2002 «Основания зданий и сооружений»
Kh=0.5
df=2,31*0,55=1,27м
dw>df+2
,87>3,27
Глубина
заложения фундамента не зависит от df.
Описание
конструктивных элементов
Фундамент
Фундамент
запроектирован ленточной сборной из железобетонных элементов: фундаментных
блоков.
Отметка
подошвы фундаментов равна - 1,800 м.
Отметка
обреза фундамента равна - 0,020 м.
Фундаментные
блоки укладываются на цементном растворе М100 с обязательной перевязкой
вертикальных швов, толщина которых принимается 20мм. Сборные железобетонные
элементы фундаментов даны в «Спецификация железобетонных фундаментных блоков».
Узлы
устройства фундаментов под наружную и внутреннюю кирпичные стены расположены на
листе АС-2.
Наружные
стены культурный комплекс конструктивный инженерный
Наружные
стены выполняются из обыкновенного глиняного кирпича М 75 на цементно-песчаном
растворе марки М 25. для кладки применяют многорядную систему кладки.
Теплотехнический
расчет наружной стены выполняется согласно СНиП РК 2.04-3-2002 «Строительная
теплотехника».
Район
строительства: село Михайловка Павлодарская обл.
Таблица
3
Характеристики материалов
Наименование
|
Р,
кг/м3
|
Вm/м2°с
|
S, вm/ м2°с
|
Обыкновенный
глиняный кирпич
|
1800
|
0,7
|
9,2
|
Цементно-песчаный
раствор
|
1800
|
0,76
|
9,6
|
Определяем требуемое сопротивление
теплопередачи:
Rтр=n(tB-tH)/ΔtH*aB
Где n=1
tB
- расчетная
температура внутреннего воздуха +18°С
tн -
расчетная температура наружного воздуха -37°С
ав - коэффициент теплопередачи
внутренней поверхности ограждения = 8,7 Вт/м2°С
ΔtH
-
нормативный температурный передат 7°С
Rтр = 1*(18+37)/8,7*7=0,90
Вт/м2°С
Определяем фактическое сопротивление наружной
стены:
Ro=1/aв+R1+R2+1/aH
где R1=б1/Δ1
R2=
б2/Δ2
где б - толщина слоя
Δ -
коэффициент теплопроводности
aH
- коэффициент
теплопередачи наружной поверхности ограждения конструкции (стены)
aH
=
23 Вт/м2°С
,90=0.11+0.03+х/6.7+1/23
,90=х/0,7
х=0,72-0,7
х=0,504м
х=504мм.
принимаем толщину стены 510мм.
Проверяем тепловую инерцию ограждения:
D=R1*S1+R2*S2
D=0.02*9.6+0.72*9.2
D=6.82
Где S1
и
S2 -
расчетные коэффициенты теплоусвоения материала слоев стены. Смотри таб. 5
Так как полученное число больше 510мм., то
решаем с применением -37°С пятидневки.
t3х.с=-37-40/2=-77/2=-38.5тр=n(tB-tH)/aB*
ΔtH
1(18+38.5)/8,7*7=0,76 Вт/м2°Сo=1/aв+
б1/Δ1+
б2/Δ2+1/aH
0,76=1/8,7+0,02/0,76+х/0,7+1/23
,76=0,11+0,03+х/0,7+0,04
,76-0,11-0,03-0,04-х/0,7
.58=х/0,7
х=0,406м.
х=406мм.
Окончательная толщина стены равна 510мм.
Внутренние стены
Внутренние стены выполняются из обыкновенного
глиняного кирпича марки М 75 на цементном растворе марки М 25.
Для кладки внутренних стен применяют многорядную
систему кладки.
Толщина внутренних стен равна 380мм.
Перегородки
Перегородки кирпичные из обыкновенного глиняного
кирпича марки М 75 на цементном растворе марки М 25. толщина перегородки 120мм.
Перегородки армируются.
Перемычки
Перемычки над оконными и дверными проемами
устанавливаются сборные железобетонные брусковые.
Таблица
4
Ведомость перемычек
Марка
|
Схема
сечения
|
ПР
1
|
|
ПР
2
|
|
ПР
3
|
ПР
4
|
|
ПР
5
|
|
ПР
6
|
|
ПР
7
|
|
ПР
8
|
|
ПР
9
|
|
ПР
10
|
|
ПР
11
|
|
Полы
Конструкции полов принимают в зависимости от
назначения помещений. Особенностей их эксплуатации, конструкции полов
подбираются согласно СНиП 3.02-03-2003 «Полы». В данном проектируемом здании
выполнено 6 типов полов.
Таблица
5
Экспликация полов
Номер
помещения
|
Тип
пола
|
Схема
пола
|
Данные
элементов пола
|
Площадь
пола м2
|
2,
1, 3, 4, 5, 8, 10
|
1
|
Паркетные
полы Доски паркетные - 25 Лаги из досок - 40 Рубероид или толь (два слоя) -
75 Подкладка кирпичная или бетонная на цементном песчаном растворе марки
25-75 Подстилающий слой (гравий, щебень) - 25 Грунт основание
|
352.5
|
|
6,
7, 11, 13
|
2
|
|
Покрытие
избетона класса в15-20 Подстилающий слой из бетона класса в 7,5-80 Грунт
основания
|
26,5
|
9,
12, 14, 15
|
3
|
|
Плитки
керамические Цементно-песчанный раствор марки 150-20 Гидроизоляция - 1 лист
пергамина Подстилающий слой из бетона класса в 7,5-80 Грунт основания
|
62
|
16,
17, 18, 20, 21, 22, 23, 24, 26, 28
|
4
|
|
Доски
паркетные - 25 Лаги прямоугольного сечения-40 Прокладка звукоизоляционная из
плит древесно волокнистых, марки м-2 и м-3 Панель междуэтажного перекрытия -
220
|
189
|
19.
25. 30. 31
|
5
|
Плита
керамическая Плита керамическая-10 Слой песчаного цементного раствора марки
200-20 Стяжка из цементно песчаного раствора марка 200-40 Гидроизоляция -1
лист пергамена Слой теплоизоляционный - гравий керамзитовый ℓ₀=600
|
57.5
|
|
27.
29
|
6
|
Бетонные
полы Покрытие из бетона класса В15-20 Подстилающий слой из бетона класса В7.5
80 Грунт основание
|
47.5
|
|
Окна
Для заполнения оконных проемов предусмотрены
деревянные коробки, состоящие из брусков наружного контура (обвязка).
Остекление двойное. Для предохранения от загнивания бруски коробки антисептируют
и изолируют от кирпичной кладки толем. Коробка крепится к деревянным
антисептированным пробкам, заложенным в кладку простенков. Зазоры между
коробкой и кладкой заполняют пеной «Макрофлекс».
Двери
Для заполнения дверных проемов используют
дверные коробки. Коробки антисептируются и обвиваются толем. В кирпичную кладку
стен заложены антисептированные пробки, к которым крепятся дверные коробки
гвоздями. По способу открывания применяются распашные двери. В проектируемом
здании, предусмотрено применение дверных полотен - щитовой конструкции,
внутренние и наружные входные - деревянные.
Лестницы
В данном проектируемом здании лестницы
устраивают сборные железобетонные.
Принимаем ступень размером 150х300мм.
Определяем ширину лестничной клетки:
Влк=3200-380=2820 мм
Определяем число подступенков в одном марше:
hэ/2=3300/2=1650
мм
n=1650/150=11штук
Количество проступей:
m=11-1=10 штук.
Определяем длину горизонтальной проекции марша,
которое обозначается заложением:
=m*300
=10*300=3000мм.
Длина лестничной клетки 5810мм.
Перекрытие устраивается из сборных
железобетонных панелей с круглыми пустотами с гладкой нижней поверхностью,
готовой под окраску. Панели укладываются на стену по слою цементно-песчаного
раствора М 200. Величина опирания панелей на несущие стены - 200 мм. Швы между
панелями и стенами тщательно заполняют цементным раствором М 100 в целях
предания перекрытию жесткости. Концы панели заанкеровываються в кладку
кирпичной стены или скрепляются анкерами между собой с целью создания связи
перекрытия со стенами для предания им устойчивости и увеличения общей
жесткости. Элементы перекрытия даны в «Спецификация сборных железобетонных
конструкций». На листе АС - 2.
Крыша
В здании запроектирована совмещенная
невентилируемая бесчердачная крыша. Состав и план кровли смотри на листе АС -
2.
5. ОТДЕЛКА ЗДАНИЯ
Наружная отделка - лицевой кирпич.
Отделка внутренняя:
В помещениях 6, 7, 15, 30, 31 стены
облицовываются керамической плиткой на высоту 2 м.
В помещениях 2, 4, 8, 11, 13, 14, 16, 17, 20,
24, 25, 27, 28, 29 выполняется улучшенная сухая штукатурка.
В помещениях 1, 2, 5, 10, 18, 19, 21, 22, 23, 26
выполняется покраска ПВА.
6 САНИТАРНО-ТЕХНИЧЕСКОЕ И ИНЖЕНЕРНОЕ
ОБОРУДЫВАНИЕ
Водопровод - совмещённый хозяйственно-питьевой и
противопожарный от наружных сетей.
Канализация - хозяйственная в наружную сеть.
Водосток - внутренний с открытым выпуском и
наружный
Отопление - центральное, водяное от наружных
сетей. Параметры теплоносителя Т = 95+70°C
Вентиляция - приточно-вытяжная с механическим и
естественным побуждением.
Электроснабжение - от наружных сетей, напряжение
380/220В
Устройства связи - радиофикация, телефонизация,
телевидение, электрочасофикация, пожарная сигнализация.
ЛИТЕРАТУРА
1.
СНиП РК 2.04-03-2002 «Строительная теплотехника»
.
СНиП РК 3.02-03-2001 «Общественные здания»
.
СНиП РК 5.01-01-2002 «Основания зданий и сооружений»
.
СНиП РК 2.03-03-2002 «Строительство в сейсмических районах»
.
СНиП РК 3.02-03-2003 «Полы»
.
СНиП РК 2.04-01-2001 «Строительная климатология»
.
СНиП РК 3.01-01-2002 «Градостроительная планировка и застройка городских и
сельских поселений»
