1.
Компоновочная часть

.1 Определение основных размеров несущих конструкций

Высота здания Н=11 м.

Расчетный пролет L=23,6 м.

Шаг несущих конструкций В=4,9 м.

Длина здания 11 В=53,9 м.

Район строительства - г. Баку

Вес снега  = 500 Н/м².

Сила ветра - q₀ = 700 Н/м².

Порода древесины - пихта.

Режим здания - теплый.

Условия эксплуатации - А-3.

Схема сооружения 1а.

Кран - Q = 5т.

В качестве ригеля в соответствии со схемой принята балка прямоугольного сечения из массивной клееной древесины (дощатоклееная).

Высота ригеля: h_р= (1/8…..1/12) l = 3 м….2 м

Принимаем h_р= 2,5 м.

Балка опирается через обвязочный брус h_б= 200 мм на основные стойки каркаса, которые, в свою очередь, опираются на фундамент, выступающий над отметкой пола на высоту h_ф= 150 мм.

Высота сплошной клееной стойки: h_с = H - h_б - h_ф = 11-0,2-0,15 = 10,65 м

Принимаем В_с = 1,2 м.

В здании имеется крановое оборудование, определяем высоту верхней (h_в) и нижней (h_н) частей колоны:

h_в = h_п.б.+ Н_кр+ а + 100 - h_б

h_н = Н - h_н - h_ф

где, h_п.б - высота подкрановой балки с рельсом, ориентировочно принимается равной (1/8…1/10) В = 0,61…0,49 м. Принимаем h_п.б = 0,50 м;

Н_кр = 1,5 м - высота крана;

а - зазор, учитывающий возможный прогиб конструкции ригеля, а = 300 мм;

- габаритный размер по технике безопасности.

Н - отметка низа ригеля, Н = 12 м.

h_в = 0,50+1,5+0,3+0,1-0,2 = 2,20 м

h_н = 11-2,20-0,15 = 8,65 м.

Пролет крана:

L_кр = l-2λ

где, l - расстояние между разбивочными осями здания, проходящими по геометрической оси верхней части колонны, l=23,6 м;

λ - расстояние между разбивочной осью здания и осью подкрановой балки, принимаемое равным 0,5 м.

L_кр = = 22,6 м.

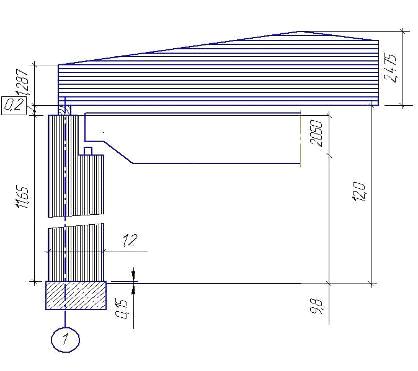

Схема поперечной рамы.

1.2 Разбивка сетки колонн и расположение в плане по габаритам здания основных несущих конструкций

Разбивка сетки колонн и расположение в плане по габаритам здания основных несущих конструкций.
