Проектирование и разработка интернет-магазина 'Компьютерная техника'
Введение
Разработка сайтов для компаний
является актуальной и востребованной сферой деятельности, т.к. сайт фирмы в
сети Интернет представляет собой достаточно дешевый и массовый способ рекламы,
дает возможность потенциальным и существующим клиентам легко получать
информацию о товарах и услугах компании, ее деловых интересах, что может помочь
найти новых заказчиков и партнеров по бизнесу, а следовательно, способствует
увеличению объема продаж и рентабельности предприятия.
Объект исследования интернет магазина «Electronix»,
занимающийся продажей компьютерной техники
Предмет процесс разработки интернет-магазина «Electronix»
Цель спроектировать и разработать
интернет-магазин «Electronix»
и рассмотреть структуру его работы
Для достижения поставленной цели необходимо
решить следующие задачи:
1. Исследовать предметную область;
2. Проанализировать WEB-сайты
аналогичной тематики;
. Выбрать стратегию разработки;
. Спроектировать модель сайта;
. Разработать web
- сайт с использованием PHP
скриптинга;
. Рассчитать финансовые затраты на
создание проекта.
Дипломный проект состоит из программного
продукта и пояснительная записка, которая состоит из введения, аналитической
части, проектной части, разработки программного продукта, экономической части,
заключения и списка использованных источников.
1. Аналитическая часть
.1 Анализ предметной области
Существуют как небольшие сайты, на которых
располагается краткая информация о компании и услугах, так и объемные
интернет-каталоги фирм с подробнейшими характеристиками товаров, их
изображениями и ценами. Чаще всего такой интернет-каталог создается для того,
чтобы посетитель, мог найти подробное описание и изображение товара. То есть
сайт в данном случае является ни чем иным как иллюстрированным рекламным
каталогом товаров.
Однако, что же представляет из себя
интернет-магазин, как он создается, в чем его преимущества и в чем недостатки?
Прежде всего, интернет-магазин - это сайт, содержащий подробный каталог товаров
с описанием и изображением. Основное отличие от обычного интернет-каталога
состоит в том, что товары, представленные в интернет-магазине можно не только
увидеть, но и заказать, не вставая с места.
.2 Анализ web-сайтов
аналогичной тематики
Существует несколько типов интернет-магазинов:
- магазин, торгующий определенным видом товаров,
представленными в небольшом ассортименте - например, интернет-магазин фирмы,
продающей собственные программные продукты;
- магазин, в котором торгуют товарами
узконаправленной категории - компьютеры, комплектующие, технические пособия,
сотовые телефоны, учебники программирования, а также книги, музыка,
видеокассеты с фильмами;
- электронные супермаркеты, в которых
можно купить практически все от бытовой техники до одежды;
- торговые сети интернет - магазинов,
товары которых объединены в общий каталог, с универсальной системой поиска и
заказа товаров.
Для всех интернет-магазинов свойственен
определенный обязательный набор элементов, таких как:
- Специализированный каталог с подразделами;
- Система регистрации пользователя;
- Система оплаты товара;
- Система доставки товара.
Однако, несмотря на общие черты, Интернет -
магазины все же отличаются друг от друга. Владелец каждого магазина стремится
сделать свой сайт максимально удобным для посетителя, совершенствуя систему
заказа и способы перехода от одного раздела к другому.
Архитектура интернет-магазина должна быть проста
и интуитивно удобна.
Интернет магазин имеет следующие преимущества:
- помогает быстро сориентироваться в ассортименте
и найти нужный товар или услугу (по тематике, названию, цене и т.п.);
- рассмотреть товар "со всех
сторон", сравнить его характеристики, цену, внешний вид с другими
товарами;
- посмотреть информацию о скидках,
акциях и подобного рода мероприятиях;
- рассчитать точную стоимость заказа;
отобрать товар в корзину, оформить заказ on-line, оформить доставку на дом;
- поддерживать контакты типа
«продавец-покупатель», например:
- просматривать историю ранее
сделанных заказов;
- просматривать информацию по текущему
заказу;
- вести переписку и т.п.
2. Проектная часть
.1 Проектирование структуры сайта (рис. 1)
Шапка
сайта
|
Главная
|
Авторизация
|
Регистрация
|
Прайс-Лист
|
Навигация
ссылка 7 ссылка 8 ссылка 9 ссылка 10 ссылка 11 Основной текст Реклама и
корзина
|
Подвал
сайта (копирайт)
|
Рисунок 1 - Структура сайта
.2 Технология создания макета сайта
Сайт разрабатывается несколько этапами:
этап: - определение назначения и функций сайта;
этап: - выбор цветового и стилистического
оформления;
этап: - определение страниц и содержание;
этап: - выбор языка программирования, удовлетворяющего
функциям и назначениям сайта;
этап: - создание графических элементов сайта;
этап: - верстка сайта.
Для создания графического интерфейса сайта была
использована программа Photoshop
CS3. В целях
соблюдения единой стилистики макета сайта, все графические элементы были
выполнены с использованием нескольких основных оттенков цвета.
В данной программе были созданы следующие
графические элементы:
- шапка (header)
сайта (рис.2), выполнена с использованием градиентной заливки и наложения
фигурных шрифтов;
Рисунок 2 - шапка (header)
- навигационная панель (navy
panel), выполнена
аналогично шапке, путем градиентной заливки того же цвета (рис. 3);
Рисунок 3 - навигационная панель (navy
panel)
.3 Информационное обеспечение сайта
На основе исследования
предметной области был проведен анализ, в результате которого была построена DFD
диаграмма потоков данных в приложении BPwin
(рис. 4,5)

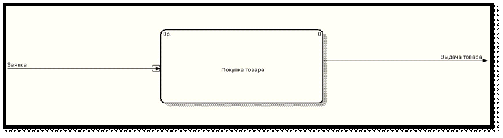

Рисунок 4 - DFD
0 уровня
После построения DFD
диаграммы, была создана ERD
диаграмма (рис. 6).
Рисунок 6 - ERD
диаграмма
На основе ERD
диаграммы была сгенерирована база данных в приложении MySQL,
состоящая из трёх таблиц.
База данных «inetm»
имеет следующие таблицы:
Таблица
«users» содержит
поля:
id, login, pass, role, FIO.
Таблица
«tovars» содержит поля:
id_tovar, tip_tovar, model_tovar, kol, money, a, b.
Таблица
«Zakaz» содержит
поля:
id_zakaz, model_tovar, money.
Таблица
«users»
(рис.
7)
Рисунок 7 - Таблица «users»
Id-ключ,
login-логин,
pass-пароль,
role-роль,
FIO-ФИО
Таблица «tovars»
(рис. 8)

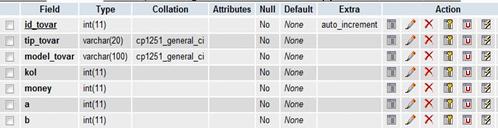

Рисунок 8 - Таблица «tovars»
id_tovar - ключ
товара,_tovar
- тип
товара,_tovar
- модель
товара,
- количество товара,
money
- цена,
a
- количество товара в пункте А,
b
- количество товара в пункте В.
Таблица
«Zakaz»
(рис.
9)
Рисунок 9 - Таблица «Zakaz»
id_zakaz
- ключ заказа,
model_tovar
- модель товара,
money
- цена.
3. Разработка программного
продукта
.1 Функциональность работы
сайта
При открытии сайта в браузере отображается
главная страница (рис. 10), на шапке которой расположена некоторая контактная
информация, а так же фирменное название сайта.
Рисунок 10 - главная страница
Ниже шапки расположена навигационная панель,
содержащая ссылки:
- авторизация, при переходе по данной ссылке,
открывается страница авторизации на сайте (рис. 11);
Рисунок 11 - авторизация
- ссылка «регистрация» направляет пользователя на
страницу, для регистрации в интернет - магазине (рис.12);

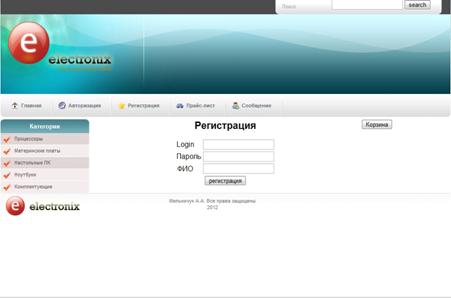

Рисунок 12 - форма регистрации
- ссылка «прайс-лист» направляет пользователя на
страницу информации о товарах и ценах (рис. 13);

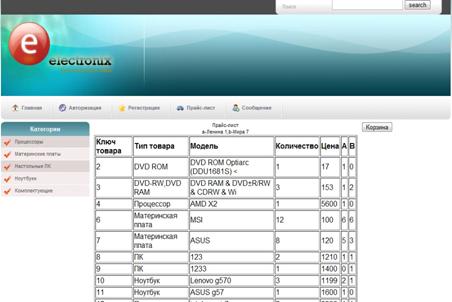

Рисунок 13 - Прайс-лист
- Ссылка «обратная связь» дает возможность
пользователю отправить сообщение с вопросами или предложением магазину (рис.
14);

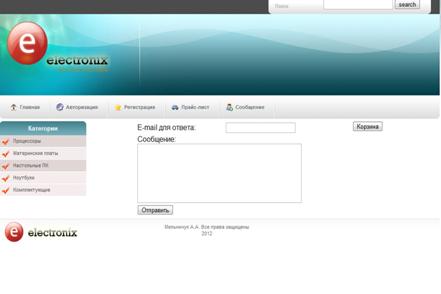

Рисунок 14 - «Обратная связь»
Соответствие файлов функционалу приложения
отображено в таблице 1.
Таблица
1
Соответствие файлов функционалу web-приложения
Файл
|
Соответствующая
функция
|
index.php
|
Главная
страница, доступ к функциям
|
find.php
|
Поиск
товара
|
korz.php
|
Корзина
|
Login.php
|
Авторизация
|
Mail_index.php
|
Обратная
связь
|
Registr.php
|
Регистрация
|
Tovars.php
|
Прайс-лист
|
Upravl.php
|
Редактирование
БД
|
.2 CSS
верстка
При разработке макета сайта была использована HTML
и CSS верстка, примеры
которой можно увидеть ниже:
<?_START();_once('connect.php');(!isset($_SESSION['autorized']))
{
?>
<html>
<head>
<title>Electronix
Store</title>
<META
http=equiv="Content-Type" content="text/html;charset=windows-
1251">
<link rel="stylesheet"
type="text/css" href="style.css" />
</head>
<body>
<div
id="main_container">
<div>
<div>
<form name="form1"
method="POST" action="find.php">
<div>Поиск</a></div>
<input type="text"
name="search" />
<input type="submit"
src="images/search.gif" name='find' value='search'/>
</form>
</div>
<div id="header">
<div id="logo">
<a href="index.php"><img src="images/logo.png"
alt=""
border="0"
width="237" height="140" /></a> </div>
<div>
<div>
width="1"
height="164" /></div>
<div>
</div>
</div>
<!-- end of oferte_content-->
</div>
<div
id="main_content">
<div id="menu_tab">
<div>
<ul>
<li><a
href="index.php">Главная</a></li>
<li>
<li><a
href="login.php">Авторизация</a></li>
<li>
<li><a
href="regist.php">Регистрация</a></li>
<li>
<li><a
href="tovars.php">Прайс-лист</a></li>
<li>
<li><a
href="mail_index.php">Сообщение</a></li>
<li>
</ul>
<div>
</div>
…
При разработке HTML
- основы были использованы таблицы стилей, которые дают возможность оформления
и корректировки графических элементов, текста и т.д. Данные таблицы
подразумевают наличие блоков (дивов), для вставки в HTML
- код, для его корректировки.
Пример CSS
body
{:url(images/bg.jpg) no-repeat #fff
center top;:0;family:Arial, Helvetica, sans-serif;size:11px;:0px auto auto
auto;:#000;
}{:2px;:0px;
}
#main_container{:1000px;:auto;:auto;:0px;
}
.top_bar{:1000px;:38px;color:#4a4a4a;
}
.top_search{:370px;:32px;:0px 20px 0
0;
_margin:0px 10px 0
0;:right;:url(images/top_search_bg.gif) no-repeat center;
}
…
.3 Разработка программного кода
.3.1 Блок актуализации
Администраторы сайта должны выполнять следующие
функции как добавление, редактирование и удаление информации в БД.
На примере таблицы «Tovars»
предоставлены операции добавления, редактирование и удаление информации.
Рисунок 15 - Форма добавление
Программный код операции добавления представлен
ниже:
{(($_POST['tip_tovar']<>'') or
($_POST['model_tovar']<>'') or
($_POST['kol']<>'') or
($_POST['money']<>'') or ($_POST['A']<>'') or
($_POST['B']<>''))
{
$sqladd="INSERT tovars SET
tip_tovar='".$_POST['tip_tovar']."',model_tovar='".$_POST['model_tovar']."
',kol='".$_POST['kol']."',money='".$_POST['money']."',a='".$_POST['A']."',
b='".$_POST['B']."'";
$dataadd=mysql_query($sqladd);('location:adm.php');
}
{("Введите
данные!<br><a
href='upravl.php'>Назад</a>");
}
}
?>
Рисунок 16 - Форма редактирования
Программный код операции редактирования
представлен ниже:
if(ISSET($_POST['adm_ed'])){if($_POST['adm_cond']<>''){$sqled="SELE
CT * From tovars WHERE
id_tovar=".$_POST['adm_cond'];$dataed=mysql_query($sqled);$line=mysq
l_fetch_array($dataed);$ided=$_POST['adm_cond'];echo"<form
name='formed'
action='edit.php'
method='POST'>";echo"<b>Код
фирмы</b>:
".$ided;echo"<p>";?><table><?echo"<tr><td>Тип
товара:
</td><td><input
type='text' size=20 name='tip_tovar'
value='".$line['tip_tovar']."'
/><BR></td></tr>";echo"<tr><td>Модель:
</td><td><input
type='text' size=20 name='model_tovar'
value='".$line['model_tovar']."'
/><BR></td></tr>";echo"<tr><td>Количество:
</td><td><input
type='text'
size=20 name='kol'
value='".$line['kol']."'
/><BR></td></tr>";echo"<tr><td>Цена:
</td><td><input
type='text'
size=20 name='money'
value='".$line['money']."'
/><BR></td></tr>";echo"<tr><td>A:
</td><td><input
type='text'
size=20
name='a'
value='".$line['a']."'
/><BR></td></tr>";echo"<tr><td>B:
</td><td><input
type='text' size=20 name='b' value='".$line['b']."'
/><BR></td></tr>";?></table><?echo" <input
type='submit'
name='edbt' value='Изменить'
/></p><input type='hidden' name='key'
value='".$ided."'
/></form>";}else{die("Введите
значение");}}
<?_once('connect.php');(ISSET($_POST['edbt']))
{
$sqlupd="UPDATE tovars SET
tip_tovar='".$_POST['tip_tovar']."',model_tovar='".$_POST['model_tovar']."
',kol='".$_POST['kol']."',money='".$_POST['money']."',a='".$_POST['a']."',b
='".$_POST['b']."' WHERE
id_tovar='".$_POST['key']."'";
$data=mysql_query($sqlupd);('location:adm.php');
}
?>
интернет магазин архитектура сайт
Программный код операции удаления представлен
ниже:
if(ISSET($_POST['adm_del'])){$sqldel="DELETE
FROM tovars WHERE
id_tovar="."'".$_POST['adm_cond']."'";$datadel=mysql_query($sqldel);echo
"<a href='adm.php'>Назад</a>";}
.3.2 Функции WEB-интерфейса
WEB-интерфейс
(или клиентская часть) предоставляет доступ к основным функциям интернет - магазина
посредством активных гиперссылок. Используя визуальный интерфейс приложения,
пользователь может производить просмотр товара, поиск товара, добавление товара
в корзину.
4. Экономическая часть
После завершения работ по проектированию
необходимо рассчитать экономическую эффективность проекта. Произведем расчет
экономической эффективности проекта. Структура экономической части при создании
программного обеспечения следующая (табл. 2):
- Технико-экономическое обоснование разработки ПО;
- Расчет затрат на разработку ПО;
- Стоимость внедрения ПО;
- Расходы при эксплуатации ПО.
Таблица
2
Фактическая трудоемкость по стадиям
проектирования
Стадия
НИР
|
Трудоёмкость
|
|
Дней
|
%
|
1.
Техническое задание
|
4
|
6,45
|
2.
Эскизный проект
|
6
|
3.
Технический проект
|
33
|
53,22
|
4.
Рабочий проект
|
15
|
24,19
|
5.
Внедрение
|
4
|
6,46
|
Итого:
|
62
|
100
|
Общая фактическая трудоемкость разработки ПО
составляет формула (1):
, (1)
где - общая трудоемкость разработки,
дни;
- трудоемкость по стадиям, дни.
В смету затрат на разработку ПО включаются:
- материальные затраты;
- основная и дополнительная зарплаты;
- отчисления на социальные нужды;
- амортизационные отчисления
- стоимость инструментальных средств;
- накладные расходы.
Материальные затраты
Под материальными затратами понимают стоимость
всех материалов, использующихся в процессе разработки и внедрения ПО (в том
числе стоимость бумаги, дискет, картриджа или красящей ленты и прочих
материалов) в действующих ценах. В процессе работы использовались материалы и
принадлежности, представленные в таблице 3.
Таблица
3
Материалы и принадлежности, использованные в
процессе разработки
Наименование
|
Количество,
шт.
|
Цена,
руб.
|
Стоимость,
руб.
|
Бумага
|
150
|
1
|
150
|
Ручка
|
2
|
5
|
10
|
Карандаш
простой
|
5
|
2
|
10
|
CD-RW диск
|
5
|
20
|
100
|
Папка
для бумаг
|
2
|
15
|
30
|
Картридж
|
1
|
600
|
600
|
Транспортно
- заготовительные расходы
|
1
|
10%
|
100
|
Итого:
|
1000
|
Основная и дополнительная заработные платы
Основная заработная плата при выполнении НИР
включает зарплату всех сотрудников, принимающих непосредственное участие в
разработке ПО. В данном случае необходимо учитывать основные зарплаты
разработчика (студента), руководителя дипломного проекта, консультанта по
экономической части.
Таким образом, основная заработная плата Зосн
при выполнении НИР рассчитывается по формуле (2):
,(2)
где Зср.дн.р -
среднедневная зарплата j-го сотрудника, руб./день;
Тоб.j - общая
трудоемкость проекта j-го сотрудника, дни;
n -
количество сотрудников, принимающих непосредственное участие в разработке ПО,
чел.
Основная зарплата разработчика
определена из расчета 8000 руб. в месяц при среднем количестве рабочих дней,
равных 21 (формула 3):
(3)
(4)
Заработная плата консультанта по
экономической части составляет 100 руб./час, причем на консультацию
запланировано 0,5 часа. Следовательно, основная зарплата консультанта по
экономике за весь период разработки равна (формула 5):
(5)
В итоге основная заработная плата
при выполнении НИР равна (ф 6):
(6)
Дополнительная заработная плата
равна 12% от основной (формула 7):
(7)
Итого основная и дополнительная
заработная плата составляют (ф. 8):
(8)
Отчисления на социальные нужды
Отчисления на социальные нужды
составляют на сегодняшний день 30% от общего фонда заработной платы,
следовательно (формула 9):
(9)
Амортизационные отчисления
Затраты на оборудование, амортизационные
отчисления (формула 10):
(10)
где АМ - амортизационные
отчисления, руб.; Оф - стоимость ЭВМ и оборудования, руб.; Нам -
норма амортизации, %; Тм - время использования оборудования, дни.
Время работы на ЭВМ и принтере равны
соответственно (формула 11):
(11)
Затраты на электроэнергию (формула
12):
(12)
Стоимость инструментальных средств
Стоимость инструментальных средств
включает стоимость системного программного обеспечения, использованного при
разработке проекта в размере износа за этот период. Расчет производить
аналогично расчету амортизационных отчислений оборудования, представим его в
таблице 4.
Таблица
4
Стоимость СПО
Программное
обеспечение
|
Стоимость,
руб.
|
MS WINDOWS
|
2
690.00
|
Adobe Photoshop CS3
|
29
980.00
|
Microsoft Office
|
2
390.00
|
Apache/PHP/MySQL
|
-
|
Итого:
|
35060.00
|
Затраты на амортизацию инструментальных средств
(формула 13):
(руб.)(13)
Накладные расходы
Накладные расходы составляют 15% от основной
заработной платы разработчиков ПО, а значит (формула 14):
(14)
РН (районная надбавка) = (основная зарплата + дополнительная
зарплата)*0,15 = 26942,64*0,15=4041,4 (руб.)(15)
Итак, смета затрат на НИР приведена в таблице 5.
Таблица
5
Смета затрат на разработку ПО
Элемент
затрат
|
Стоимость,
руб.
|
Материальные
затраты
|
1000
|
Основная
и дополнительная зарплата
|
26943
|
Отчисления
на социальные нужды
|
8083
|
Амортизационные
отчисления
|
1110
|
Накладные
расходы
|
4151
|
Районная
надбавка
|
4041
|
Итого:
|
45328
|
Стоимость ЭВМ, прочих аппаратных средств и
сетевого оборудования
Стоимость всего необходимого оборудования и
годовых сумм амортизации приведены в таблице 6.
Таблица
6
Расчет стоимости и амортизационных отчислений
оборудования
Наименование
оборудования
|
Количество
|
Цена,
руб.
|
Норма
амортизации, %
|
Амортиз.
отчисления, руб.
|
Компьютер
Pentium
|
1
шт.
|
19500
|
19500.00
|
25
|
884,18
|
Принтер
|
1
шт.
|
5000
|
5000.00
|
25
|
226,71
|
Итого:
|
|
|
24500,00
|
|
1110,89
|
Выводы по главе
Данная глава была посвящена расчету затрат на
разработку. В результате проделанных расчетов получены следующие результаты
45328 рублей 00 копеек.
Заключение
Цель дипломного проекта проектирование и
разработка интернет - магазина «Electronix»
предназначенного для покупателей. Цель достигнута, поставленные задачи
выполнены:
1. Исследована предметная область;
2. Проанализирована WEB
- сайты аналогичной тематики;
. Выбрана стратегию разработки;
. Спроектирована модель сайта;
. Разработана web
- сайт с использованием PHP
скриптинга;
. Рассчитана финансовые затраты на
создание проекта.
В процессе работы исследована предметная
область. Проведен анализ web - сайтов аналогичной тематики для выявления
недостатков системы, которые учитывались при создании сайта. Оптимизирован
web-интерфейс и навигация сайта, для того что бы пользователю было удобнее
ориентироваться в виртуальном пространстве.
Проект реализован с помощью среды PHP, которая
работает в связке Apache/PHP/MySQL. Язык РНР способствовал уменьшению объема
передаваемой информации по каналам связи, что особенно актуально среди
сложившейся конкуренции.
Все цели и задачи были выполнены.
Список использованных источников
1. Бусик,
Н.В. Методические рекомендации по выполнению курсовой работы предмета «РиЭАИС»
/ Н.В. Бусик - НТСТ, 2009г.
2. Попко,
А.О. Требования по оформлению текстовых документов / А.О. Попко - НТСТ, 2007г.
3. htmlbook.ru
- Для тех, кто делает сайты: портал [Электронный ресурс]
4. PHP
- Руководство по PHP
- Manual: портал
[Электронный ресурс]
. Бройдо,
В.Л. Вычислительные системы, сети и телекоммуникации [Текст]: учебник / В.Л.
Бройдо. - 2-е изд., перераб. и доп. - СПб.: Питер, 2004. - 704 с.
. Голенищев,
Э.П. Информационное обеспечение систем управления [Текст]: учеб. пособие для
вузов / Э.П. Голенищев, И.В. Клименко. - Ростов н/Д: Феникс, 2003. - 352 с.
. Колисниченко,
Д.Н. Самоучитель PHP5
[Текст] / Д.Н. Колисниченко. - 3-е изд. - СПб.: Наука и Техника, 2006. - 576 с.
. Кузнецов,
М.В. РНР 5. Практика разработки Web-сайтов [Текст] / М.В. Кузнецов, И.В.
Симдянов, С.В. Голышев. - СПб.: БХВ-Петербург, 2005. - 960 с.
