Тема: Дослідження схем RS-, RSC-, JK-, D-тригерів
Мета: Вивчення та практичне засвоєння принципів побудови та
його модифікації на основі елементів логіки ТТЛ.
Порядок виконання лабораторної роботи
1) Ознайомитися з теоретичною основою роботи тригерів.
2) Скласти монтажну схему RS-тригера.
) Перевірити роботу тригера в статичному режимі за
логічною таблицею станів.
) Перевірити роботу тригера в статичному режимі за
логічною таблицею станів.
) Скласти монтажну схему D-тригера.
) Перевірити роботу тригера в статичному режимі за
логічною таблицею станів.
) Скласти монтажну схему JK-тригера.
) Перевірити роботу тригера в статичному режимі за
логічною таблицею станів.
Контрольні запитання:
1) Класифікація тригерів RS-, RSC-, JK-, D-тригерів.
2) Принцип побудови RS-, RSC-, JK-, D-тригерів.
) Навести таблиці їх станів.
) Навести монтажні схеми та умовні позначення
тригерів.
1.
Тригери RS, RSC, JK та D
За принципом побудови тригерів можна їх поділити на:
· одноступеневі (наявність однієї
ступені запам’ятовуючої пам’яті);
· двоступеневі (наявності два ступені
запам’ятовуючої пам’яті).
За функціонуванням можна поділити:
¡ Тригери з розділеними встановленнями
станів тобто 0 та 1.
¡ З прийомом інформації по одному вході
(D-тригер).
¡ Універсальні тригери з інформаційними
входами.тригер
Синхронний тригер складається з асинхронного RS-тригера та
комбінаційного цифрового пристрою, а також з трьома входами R, S, C.
Графічне зображення RSC-тригера.
Позначення на схемах.
D-тригертригер складається з двох входів інформаційного та
керуючого.

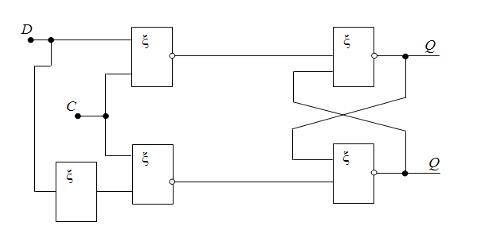

Графічне зображення D-тригера.
Позначення на схемах.
тригертригер або універсальний тригер. JK-тригер побудований
на основі RSC-тригера за допомогою двох зворотніх зв’язків.
При подачі 1 на вхід J тоді буде 0, а при подачі 1 на вхід K
стан тригера стає рівний логічній одиниці. Якщо навпаки тоді змінюється
логічний стан. JK-тригер на відміну від RS-тригера не має заборонених станів на
основних входах, проте це ніяк не допомагає при порушенні правил розробки
логічних схем.

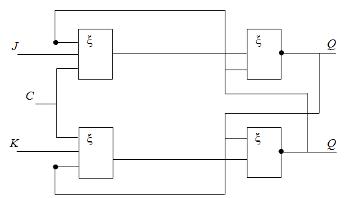

Графічне зображення JK-тригера.
Позначення на схемах.
тригертригер відрізняється від D-тригера тим, що на керуючий
вхід ще подається один елемент.
Зміна станів D-тригера відбувається при спаді напруг на
керуючому вході.
Графічне зображення RS-тригера.
Позначення на схемах.
тригер логічний монтажний
. Класифікація 1) RS-тригер класифікуються:
· RS-тригер асинхронний - це RS-тригер або SR-тригер- тригер,
який зберігає свій попередній стан при нульових входах та змінює своє вихідна
стан при подачі на один з його входів одиниці.
· RS-тригер синхронний - схема синхронного RS-тригера
збігається зі схемою.
2) D-тригер класифікують:
· D-тригер синхронний - запам'ятовує стан входу та видає його
на вихід.
· D-тригер двоступінчастий - у одноступінчастому тригері є одна
щабель запам'ятовування інформації, а в двоступінчастому - дві такі щаблі.
· T-тригери
- рахунковий тригер, оскільки він є найпростішим лічильником
<#"668654.files/image009.jpg">
. Навести монтажні схеми та умовні позначення тригерів
Вище наведені
Висновок
На даній лабораторній роботі ми навчились і освоїли принципи
побудови та його модифікації на основі елементів логіки ТТЛ. Відповіли на
контрольні запитання повторивши теоретичний матеріал, а саме яка є класифікація
кожної групи тригерів, також принципи побудови, таблиці істинності їх станів і
монтажні схеми та як позначаються на схемах.
