Двигатели внутреннего сгорания

Двигатели внутреннего сгорания

Содержание

1. Опишите устройство деталей кривошипно-шатунного механизма двигателя ЗИЛ-508.10 автомобиля ЗИЛ-4314.10. В ответе укажите, из какого материала они сделаны и конструкторско-технологические меры, повышающие моторесурс двигателя

2. Опишите устройство системы охлаждения двигателя А-41. Начертите схему и покажите на ней стрелками циркуляцию охлаждающей жидкости по малому и большому кругу

. Опишите работу карбюратора, К-90 на режиме частичных нагрузок. На схеме покажите цветными стрелками пути топлива, воздуха и эмульсии. Устройства и системы карбюратора, не работающие на данном режиме на схеме показывать не нужно

. Опишите устройство и работу всережимного регулятора СМД-14. Укажите как регулируются максимальные обороты двигателя

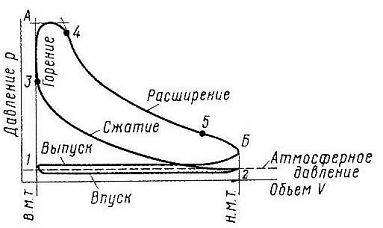

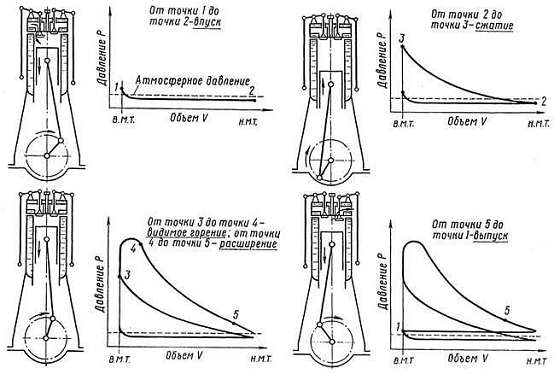

. Опишите, как осуществляется процесс расширения в действительном цикле. На начерченной индикаторной диаграмме обозначьте линию расширения. Напишите математическую зависимость между параметрами газа в процессе расширения, сделайте анализ

Список литературы

1. Опишите устройство деталей кривошипно-шатунного механизма двигателя ЗИЛ-508.10 и автомобиля ЗИЛ-4314.10. В ответе укажите, из какого материала они сделаны и конструкторско-технологические меры, повышающие моторесурс двигателя

Работа двигателя внутреннего сгорания в принципе невозможна без кривошипно-шатунного механизма. Его предназначение - преобразование поступательно-вращательного движения поршня внутри цилиндра во вращательное движение коленчатого вала.

У стандартного 4-цилиндрового мотора кривошипно-шатунный механизм состоит из следующих элементов:

·        блок цилиндров с картером;

·              головка блока цилиндров;

·              поддон картера двигателя;

·              поршни в комплекте с поршневыми кольцами и пальцами;

·              шатуны, на которых крепятся поршни;

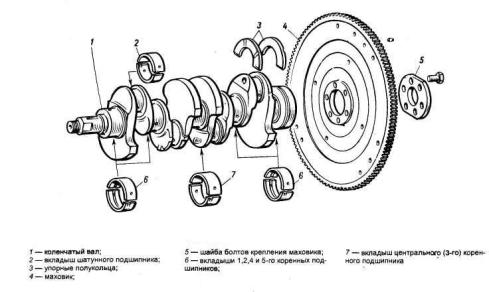

·              коленчатый вал;

·              маховик.

Если двигатель - это сердце автомобиля, то блок цилиндров - это сердце любого двигателя внутреннего сгорания. Он включает в себя не только цилиндры и поршневую группу, но и целый ряд иных элементов: каналы, заглушки, подшипники, сверления. Коленчатый вал, установленный на специальных подшипниках, вращается именно в блоке цилиндров.

двигатель автомобиль карбюратор топливо

Нижняя часть блока цилиндров называется картер. Во время работы двигателя в блоке постоянно циркулирует специальная охлаждающая жидкость: летом это может быть обыкновенная вода, в зимнее время следует заливать специально предназначенные жидкости (например, тосол или антифриз).

Внутри блока цилиндров проходят также масляные каналы, которые относятся к системе смазки двигателя.

Значительная часть навесного моторного оборудования монтируется на блоке цилиндров и при работающем моторе составляет с ним единое целое.

Напомним, что под мощным давлением после сгорания рабочей смеси поршень передает движение через шатун (на котором он установлен) на коленчатый вал, образуя крутящий момент, с помощью которого автомобиль приводится в движение.

Двигатель внутреннего сгорания работает в очень жестком режиме. На холостых оборотах (то есть когда мотор работает, но машина стоит на месте, находясь на нейтральной передаче) коленчатый вал вращается со скоростью 600-900 об./мин (или около 10-16 об./с). Немало? Однако это лишь щадящий холостой режим. Во время движения со средней скоростью мотор работает интенсивнее и коленчатый вал крутится со скоростью от 2 000 до 4 000 об./мин. Что касается современных спортивных автомобилей, то у них скорость вращения коленчатого вала нередко превышает 200 об./мин (10 000-13 000 об./мин)!

Попробуйте представить, насколько стремительно двигаются поршни в цилиндрах. Как уже говорилось, за один полный оборот коленчатого вала поршень успевает два раза пройти расстояние между верхней и нижней мертвыми точками. Получается, что эти движения он выполняет буквально за доли секунды. Если к этому добавить мощное давление и высокую температуру в каждом цилиндре, то условия работы двигателя внутреннего сгорания можно смело назвать боевыми.

Разумеется, гарантия на двигатель сохраняется при соблюдении правил эксплуатации, таких как своевременная замена масла и фильтров (с использованием только качественных продуктов), заправка автомобиля хорошим топливом. По этим причинам ряд зарубежных автопроизводителей не дают столь длительных гарантий на машины, которые эксплуатируются в российских условиях. Ведь зачастую качество отечественных расходных материалов оставляет желать лучшего (несмотря на достаточно высокие цены).

Что касается возможных неисправностей кривошипно-шатунного механизма, то среди наиболее часто встречающихся отметим следующие:

·        износ подшипников коленчатого вала (как коренных, так и шатунных);

·              износ шеек коленчатого вала;

·              износ поршневых пальцев и колец, а также залегание поршневых колец;

·              ослабление крепления головки блока цилиндров;

·              износ цилиндров;

·              образование нагара на днищах поршней и внутренних поверхностях камер сгорания.

Внешне определить неисправность кривошипно-шатунного механизма можно по таким критериям, как снижение компрессии в цилиндрах, потеря мощности двигателя, дымление из выхлопной трубы, повышенный расход масла (это является причиной дымления) и топлива, появление посторонних шумов во время работы мотора.

По характеру появившихся шумов опытные автомобилисты определяют, где именно возникла неисправность и что она собой представляет. Например, если звонкий стук, возникающий во время работы холодного двигателя, постепенно снижается или исчезает по мере его прогревания, произошел износ цилиндров и поршней. Когда подобный звук сохраняется во всех режимах работы двигателя - износились втулки верхних головок шатунов и поршневые пальцы.

Подобные неисправности могут затронуть как все цилиндры сразу, так и только некоторые из них. Чтобы узнать, в каком именно цилиндре вышли из строя детали кривошипно-шатунного механизма, нужно завести двигатель, прогреть его до рабочей температуры и поочередно с каждой свечи снять высоковольтный провод, после чего поставить его на место. Когда таким способом будет обесточен неисправный цилиндр, посторонние шумы либо исчезнут, либо заметно ослабеют.

Иногда работающий двигатель издает глухой стук, который заметно усиливается при резком увеличении частоты вращения коленчатого вала. В данном случае с высокой долей вероятности можно сделать вывод об износе шатунных либо коренных подшипников. Вышедшие из строя шатунные подшипники стучат тише, шум слышится из блока цилиндров в зонах, соответствующих верхнему и нижнему положению поршней (ВМТ и НМТ). Коренные подшипники при износе стучат громче, но шум хорошо слышен только внизу.

2. Опишите устройство системы охлаждения двигателя А-41. Начертите схему и покажите на ней стрелками циркуляцию охлаждаюшей жидкости по малому и большому кругу

Отличие А -41 в том, что он не имеет надува. Рядный, 4-ёх цилиндровый. Топливный насос механический, секционный, дозированием отсечкой в конце подачи. Порядок работы форсунок и цилиндров 1-3-4-2.

Четырехтактный дизельный двигатель. 4-цилиндровый, с непосредственным впрыском топлива. Жидкостного охлаждения. Расположение цилиндров рядное, вертикальное.

Применяется на тракторах <#"661431.files/image002.gif">

Рис 1 - Система охлаждения двигателя.

Система охлаждения двигателя выполнена следующим образом. Блок цилиндров и головка пронизана каналами, по которым циркулирует охлаждающая жидкость ОЖ. Проходя по каналам жидкость, забирает тепло от горячих цилиндров и рассеивает его в окружающую среду.

Система охлаждения двигателя(Рис 1) включает в себя следующие узлы:

·        Помпа 6 или водяной насос. Создает ту самую циркуляцию ОЖ в двигателе.

·              Термостат  <#"661431.files/image003.gif">

Двухкамерные карбюраторы восьмицилиндровых V-образных двигателей ЗИЛ (К-88, К-89, К90) и ГАЗ (К-135) и их модификации (рис. 1 и 2) имеют ряд принципиальных отличий от ранее рассмотренных систем. Главные из них - это параллельное открытие дроссельных заслонок и наличие ограничителя числа оборотов коленчатого вала.

Каждая камера карбюратора питает 4 цилиндра. Данноеобстоятельстро определяет повышенные требования к точности регулировок, необходимых для обеспечения одинакового состав смеси в каждой группе. Система холостого хода подает струю эмульсии в задроссельное пространство, в зону, где воздух движется с небольшими скоростями и поэтому, в отличие от автономной системы карбюраторов К-131 и К-151, не может обеспечить хорошего распыления топлива. Часть топлива идет в виде пленки по стенкам впускного трубопровода, из-за чего состав смеси в различных цидиндрах сильно варьируется, а следовательно, двигатель имеет повышенные выбросы СО и СН с отработавшими газами.

4. Опишите устройство и работу всережимного регулятора СМД-14. Укажите как регулируются максимальные обороты двигателя?

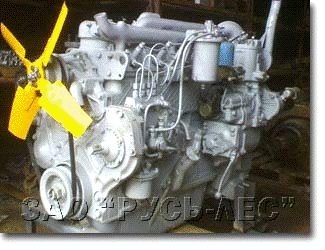

Двигатель СМД-14 и его модификации. На холодном двигателе зазор между бойком коромысла и стержнем любого клапана должен быть 0,4 мм. Зазоры нужно проверять через каждые 180-200 час.работы. Для регулировки клапанов первого цилиндра устанавливают его поршень в ВМТ по совпадению установочной шпильки с отверстием маховика (при такте сжатия). Клапаны регулируют так же, как и у двигателей Д-48Л и Д-48М.

После регулировки зазоров клапанов для каждого цилиндра проверяют и регулируют зазоры между лысками валика декомпрессионного механизма и коромыслами. При проверке зазора клапан должен быть закрыт, а валик повернут лысками вниз. Зазор должен быть не менее 0,5 мм. При необходимости его увеличивают, подпиливая лыску валика.

Основная применяемость двигателей СМД-14 и СМД-18 - трактора лесохозяйственного назначения ТДТ-55А и трактора сельскохозяйственного назначения ДТ-75. Модификацией для трелевочников ТДТ-55А является двигатель СМД-18Н.01. Двигатель СМД-18 оборудован пусковым двигателем ПД-10УД и турбиной ТКР8,5-Н1. Номинальная мощность СМД-18 составляет 58,8 кВт (80 л.с.). Удельный расход топлива при номинальной мощности - 218 г/кВт.ч. (160 г/л.с.ч.).

ЗАО «РУСЬ-ЛЕС» поставляет двигатели СМД-18 как новые, так и после капитального ремонта. Гарантийный срок на новые двигатели СМД-18 составляет 6 месяцев, но не более 1000 моточасов. Обратившись в ЗАО "РУСЬ-ЛЕС" вы можете купить дизельные агрегаты марки СМД.

Технические характеристики дизельных двигателей СМД-14, СМД-18
