Проектирование информационной системы 'Турагенство'

Содержание

Введение

. Анализ предметной области

.1 Выделение бизнес процессов

.2 Реинжиринг бизнес-процессов

. Постановка задачи

.1 Определения целей и задач и функций ИС

. Создание концептуальной модели базы данных

.1 Сущности

.2 Атрибуты

. Создание прототипа системы

Заключение

Список используемых источников:

Введение

В современных туристических организациях со временем накапливается большие объемы данных. Именно от эффективности использования данной информации во многом определяется уровень обслуживания. Современные предприятия широко разворачивают компьютеризацию своей деятельности, так как поиск и обработка вручную занимает очень большой промежуток времени.

На сегодняшний день применение баз данных приобрело весьма большое значение для многих организаций, которые для упрощения своей работы применяют компьютерные технологии.

Цель курсовой работы - закрепления знаний, полученных при изучении дисциплины, а также получение практических навыков проектирования информационных систем с использованием современных технологий и инструментальных средств.

Задачей курсового проектирования является проектирование информационной системы «Турагенство». А так же, приобретение практических навыков обследования предметной области, концептуального, логического и физического проектирования базы данных, освоение средств поддержания целостности базы данных, запросов, отчётов.

1. Анализ предметной области



.1 Выделение бизнес процессов

1. Продажа путевки

Рис. 1. Бизнес-процесс «Продажа путевки»

Клиент подает устную заявку на получение путевки. Менеджер по продажам предлагает варианты путевок клиенту. Заключает договор. Сообщает всю необходимую информацию. Принимает оплату и передает путевку клиенту.

.   Формирование Тура

Рис. 2. Бизнес-процесс «Формирование тура»

Зам. Директор формирует задание на составление тура. И передает его в тех. отдел. В тех. отделе составитель тура разрабатывают культурную/деловую/развлекательную программы и бронирует: билеты на транспорте, номера в гостинице и заказывают билеты на экскурсии и представления. Затем готовый тур из тех. отдела передается Зам директору. Он проверят, как сформирован тур и далее передает тур в зал продаж, а также назначает турменеджера на тур.

.1 Подпроцесс «Анализ текущей ситуации на рынке туризма» процесса 2,1 «Сформировать задание»

Рис. 3. Бизнес-процесс «Формирование задания»

Зам. Директора анализирует текущею ситуации на рынке туризма Для этого он посматривает различные Дайджесты по туризму, анализирует предложение конкурентов, и текущей спрос. И затем составляет задание Тех отделу.

.   Доработка существующих туров

Рис. 4. Бизнес-процесс «Доработка тура»

Клиент, приехавший из поездки, хочет оставить пожелания по поводу организации тура. Менеджер по продажам формирует отзывы в письменном виде, и передает их Зам. Директору. Зам директора помимо отзывов получает отчеты из гостиниц. На их основе он дает задание сотруднику тех. отделу на корректировку тура. Составитель туров выполняет корректировку тура и передает его Зам директору. Зам директор проверяет внесенные изменения и передает исправленный тур зал продаж.

Рис. 5. Бизнес-процесс «Бронирование билетов»

В тех отделе составитель туров формируют заявки на бронирование и отправляет их в транспортные компании, гостиницы в ответ список забронированных билетов и номеров.

.   Формирование Налоговой и статистической отчетности

Рис. 6. Бизнес-процесс «Формирование налоговой и статистической отчетности»

Менеджер по продажам каждый день формирует отчеты о проданных путевках и передает их в бухгалтерию. Главный бухгалтер к уставленным срокам формирует финансовые и статистические отчеты и отправляет их надлежащие органы гос. Контроля.

.   Список клиентов Тура

Рис. 7. Бизнес-процесс «Список клиентов Тура»

Тур менеджер спрашивает список клиентов купивших путевки по его туру. Менеджер по продажам готовит список клиентов и передает его Тур менеджеру.

Таблица 1

Оценка критических факторов успеха

Бизнес-процессы	Скорость обработки информации	Удобство обслуживания	Потери и ошибки	Средний балл
Продажа путевки	3	4	4	3,66
Формирование тура	4	4	4	4
Доработка существующих туров	5	4	4	4,33
Формирование Налоговой и статистической отчетности	3	4	4	3,66
Список клиентов Тура	3	4	4	3,66
Формирование путевок	4	4	4	4
Анализ текущей ситуации на рынке туризма	4	4	4	4

Менеджер по продажам является лицом компании. Его задача не только продать путевку, но создать благоприятное впечатление у клиента о компании. Поэтому обработка информации должна выполнятся достаточно быстро, чтобы не утомлять клиента излишним ожиданием. Однако, составление договора и заполнение его полей может проходить не так быстро. Так же менеджер по продажам может при ручном заполнении документов, может допустить ошибки.

Автоматизировать бизнес процесс «Формирование тура». Является достаточно трудной задачей, так как содержит несколько этапов аналитической обработки информации. Скорость обработки информации также зависит от посредников, с которыми работает тур оператор (транспортные компании, гостиницы).

Бизнес процесс «Доработка существующего тура». Скорость обработки для этого бизнес процесса высокая, так как тур находится уже в продаже, и выполнение работ по нему имеют высокий приоритет. Он имеет все те же особенности, что и бизнес процесс «Формирование тура».

Для Бизнес-процессов «Формирование Налоговой и статистической отчетности», «Список клиентов Тура», характерно формирование различных отчетов и документов. Расчеты и заполнение документов происходит в ручную, что делает скорость обработки информации и удобство достаточно невысоким, также есть вероятность ошибки и потери данных.

1.2 Реинжиринг бизнес-процессов

.   Продажа путевки

Рис. 8. Бизнес-процесс «Продажа путевки»

Клиент подает устную заявку на получение путевки. Менеджер по продажам вносит данные о клиенте в базу данных тур оператора, предлагает варианты путевок клиенту и выбирает подходящею, распечатывает договор, где остается поставить только подписи. ИС регистрирует факт продажи путевки.

.   Формирование Тура

Рис. 9. Бизнес-процесс «Формирование тура»

Зам. Директор формирует задание на составление тура. Выбирает исполнителей из техотдела. И заносит задание в ИС. ИС информирует об этом сотрудников техотдела. Составители туров разрабатывают культурную/деловую/развлекательную программы и заносят информацию о забронированных: билетах на транспорте, номерах в гостинице и заказанных билеты на экскурсии и представления. Далее сообщают, что задание выполнено и ИС информирует об этом Зам директора. Он проверят, как сформирован тур и далее подтверждает готовность тура к продаже, а также назначает турменеджера на тур и ИС распечатывает соответствующий приказ и информирует об этом турменеджера.

2.1 Подпроцесс «Анализ текущей ситуации на рынке туризма» процесса 2,1 «Сформировать задание»

Рис. 10. Бизнес-процесс «Формирование задания»

Зам. Директора анализирует текущею ситуации на рынке туризма. Для этого он посматривает различные Дайджесты по туризму, анализирует предложение конкурентов, и текущей спрос. И затем составляет задание техотделу.

.   Доработка существующих туров

Рис. 11. Бизнес-процесс «Доработка тура»

Клиент, приехавший из поездки хочет оставить пожелания по поводу организации тура. Менеджер по продажам формирует отзывы к туру и ИС уведомляет об этом зам директора. Зам директора получив отчеты из гостиниц. Формирует задание на корректировку, определяет какой сотрудник техотдела должен его выполнить и вносит его в ИС. ИС информирует об этом составителя тура. Он вносит корректировки в тур и ИС информирует выполнение задания Зам директора. Зам директор проверяет внесенные изменения.

.3 Подпроцессы процесса 2,3 «Формирование Тура»

Рис. 12. Бизнес-процесс «Бронирование билетов»

В тех отделе составитель туров формируют заявки на бронирование и отправляет их в транспортные компании, гостиницы в ответ получает подтверждение о бронировании и заносит их в информационную систему.

.   Формирование Налоговой и статистической отчетности

Менеджер по продажам каждый день формирует отчеты о проданных путевках и передает их в бухгалтерию. Главный бухгалтер к уставленным срокам формирует финансовые и статистические отчеты и отправляет их надлежащие органы госконтроля.

Рис. 13. Бизнес процесс «Формирование Налоговой и статистической отчетности»

. Список клиентов Тура

Рис. 14. Бизнес-процесс «Бронирование билетов»

Тур менеджер делает запрос клиентов купивших путевки по его туру. И получает список.

2. Постановка задачи



.1Определения целей и задач и функций ИС

Основные цели и задачи. Построить ИС, позволяющая повысить эффективность работы с партнерами и клиентами, и автоматизировать документооборот внутри предприятия.

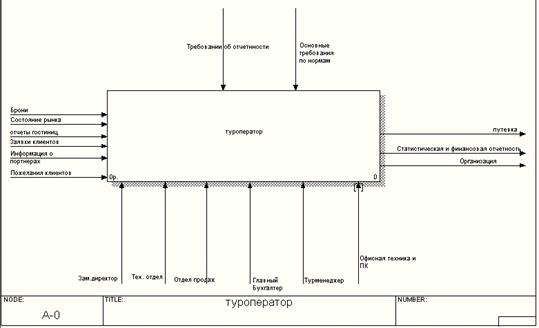

Функциональная модель SADT

Рис. 15. Функциональная модель предприятия

Входы слева Обработка

.   Заявки клиентов

2.      Пожелания клиентов

.        Информация о портерах (гостиницах, авиакомпании, итд).

.        Отчеты гостиниц

.        Состояние рынка

.        Забронированные билеты

Выход справа Результаты

.   Путевка

2.      Статистическая и финансовая отчетность

Управления

.   Основные требования по нормам - требования и нормы, которые установлены законодательными органами регламентирующие правила осуществления туристической деятельности.

2.      Требования по отчетности

Механизмы

.   Зам. Директора

2.      Тех. Отдел

.        Зал продаж

.        Тур менеджер

.        Главный бухгалтер

.        Офисная техника и ПК (на более подробных диаграммах этот ресурс не указан т.к. он используется во все функциональных блоках)

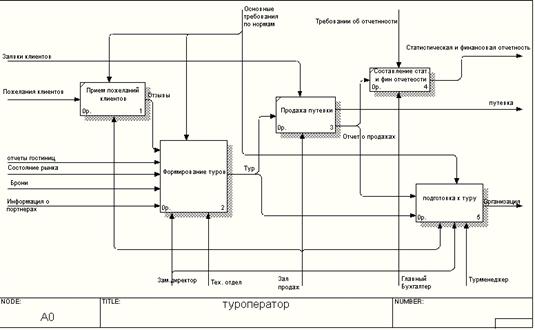

Деятельность туроператора

Рис. 16. Деятельность Туроператора

·  Прием пожеланий

Менеджер по продажам из Зала продаж формирует отзывы, которые потом учитываются при формировании туров.

·  Формирование туров

В формирование тура участвует зам. Директор и Тех. Отдел. Данный функциональный блок дальше будет декомпозирован. На выходе данного блок готовый тур для продажи.

·  Продажа путевки

Менеджер по продажам продает клиентам путевки по туру и формирует отчеты о продажах.

·  Составление статистической и финансовой отчетности

Главный бухгалтер на основе продаж, формирует соответствующие отчетности.

·  Подготовку к туру

В данный функциональный блок связан с функциями турменеджера и состоит из нескольких составляющих.

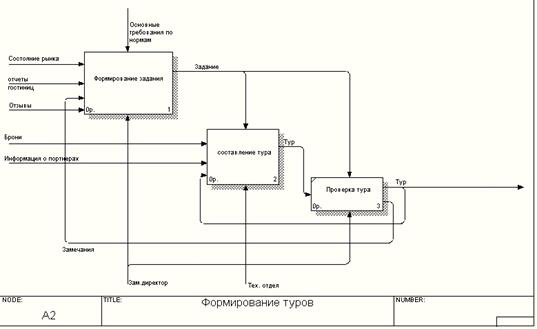

Формирование Тура

Рис. 17. Формирование тура

·  Формирование Задание

Задание на тур формирует зам. Директора. Данный блок состоит из нескольких и будет декомпозирован.

·  Составление тура

Выполняется в тех отделе на основе задания. И также содержит в себя несколько составляющих.

·  Проверка тура

Зам. Директор проверят сформированный тур на соответствие его заданию.

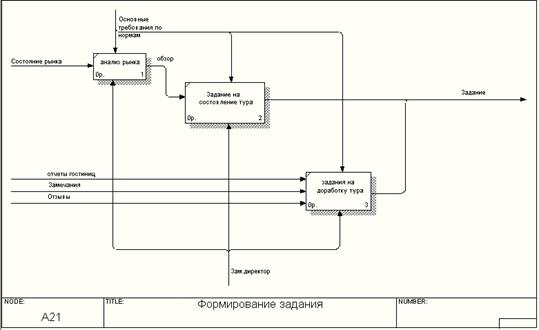

Формирование задания

Рис. 18. Формирование задание

·  Анализ рынка

Зам. Директор выполняет обзор рынка и на его основе формирует задания

·  Задание на составление тура

Зам. Директор формирует задания на составление тура

·  Задание на доработку тура

Зам. Директора на основе Отчеты о гостинице, отзывом клиентов формирует задание на доработку тура.

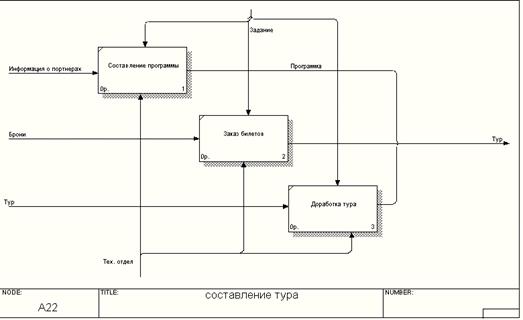

Составление тура

Рис. 19. Составление тура

·  Составление программы

Составитель тура, получив задание, находит информацию о регионе и городах в которых будет проходить тур, выполняет подбор гостиницы, разрабатывает экскурсионные и образовательные поездки.

·  Заказ билетов

Бронируется места на рейсах в авиакомпаниях и гостиницах.

·  Доработка тура

Вносится изменения в программу тура, а также выполняется заказ или отмена билетов.

Подготовка к туру

·  Назначение на тур

Зам. директора формирует приказ о назначении на тур штатного турменеджера.

·  Работа по туру

Получает уведомление о назначении, Изучает программу тура

·  Подготовка списка «Клиенты тура»

Менеджер по продажам формирует список туристов, которые купили путевки на тур.

Рис. 20. Подготовка к туру

·  Организация и помощь в разрешении проблем

В ходе тура турменеджер организует туристов, оказывает им различную помощь.

Список пользователей:

.   Заместитель директора

2.      Составитель туров (тех. Отдел)

.        Тур менеджер

.        Менеджер по продажам (Отдел продаж)

туристический информационный база данный

3. Создание концептуальной модели базы данных

Рис. 21. Концептуальная модель базы данных FA-уровень

3.1Сущности

Сущности
Name	Definition
CОТРУДНИКИ	Работник фирмы тур оператора
АВИА БИЛЕТЫ	Забронированные АВИАБИЛЕТЫ на РЕЙСЫ ТУРА
АВИА БИЛЕТЫ ПУТЕВКИ	АВИАБИЛЕТЫ подтверждающие право ТУРИСТА на перелеты по ПУТЕВКЕ
БИЛЕТЫ МЕРОПРИЯТИЙ	Забронированные БИЛЕТЫ на МЕРОПРИЯТИЯ ТУРА
БИЛЕТЫ ПУТЕВКИ	БИЛЕТЫ ТУРИСТА на МЕРОПРИЯТИЯ ТУРА
ГОСТИНИЦА	ГОСТИНИЦЫ В которых Забронированные места по ТУРУ
ДОГОВОР	основной документ который заключается между туроператором и КЛИЕНТОМ подтверждающий ответственности сторон и и закрепляющий за собой перечень проданных ПУТЕВОК по туру
ДОЛЖНОСТЬ	Должности сотрудников туроператора
ЗАДАНИЯ ТУРА	Задания по составлению тура
КАТЕГОРИЯ	Класс обслуживания ТУРИСТА в НОМЕРЕ ГОСТИНИЦЫ
КЛАСС АВИА	Класс обслуживания клиента в самолете
КЛАСС ГОСТИНИЦЫ	Класс гостиницы
КЛИЕНТ	Лицо заключающая ДОГОВОР на покупку ПУТЕВОК
МЕРОПРИЯТИЯ	Различные МЕРОПРИЯТИЯ культурного, развлекательного, оздоровительного характера проведение которых предусмотрено ТУРОМ
НОМЕРА	Забронированные места в ГОСТИНИЦАХ
НОМЕРА ПУТЕВКИ	Забронированные НОМЕРА ГОСТИНИЦЫ в которых будут размещен ТУРИСТ по ПУТЕВКЕ
ПРИКАЗ	Назначение турменеджера (СОТРУДНИКА) на ТУР
ПРОГРАММА	Перечень основных мероприятий тура
ПУТЕВКА	Документ подтверждающий права ТУРИСТА совершить по ездку по ТУРУ
РЕЙСЫ ТУРА	Рейсы самолетов авиакомпаний, на которые забронированные билеты по ТУРУ
СТРАНА	СТРАНА в которой проходит ТУР
ТИП ТУРА	характеризует тур. В соответствии с основной целью тура.
ТУР	Продукт туроператора
ТУРИСТ	Человек отправляющийся в ТУР по ПУТЕВКИ

3.2 Атрибуты

Атрибуты сущности "АВИА БИЛЕТЫ"
Name	Definition	Datatype
Место	Место в самолете	INTEGER
Код рейса	Код рейса	INTEGER
Авиакомпания	Название авиакомпании, в которой были забронированы билеты на рейс	VARCHAR(20)
Класс	Класс обслуживания в самолете	VARCHAR(20)

Атрибуты сущности "АВИА БИЛЕТЫ ПУТЕВКИ"
Name	Definition	Datatype
Место	Место в самолете	INTEGER
Код рейса	Код рейса	INTEGER
Авиакомпания	Название авиакомпании, в которой были забронированы билеты на рейс	VARCHAR(20)
Номер паспорта	Идентификационный номер ТУРИСТА (серийный номер паспорта)	INTEGER
Имя	Название организации или ФИО КЛИЕНТА	VARCHAR(20)
Адрес	Физический адрес расположения КЛИЕНТА	VARCHAR(20)
Номер Тура	Счетный номер ТУРА	INTEGER
Дата оформления	Дата, когда был оформлен ДОГОВОР	DATE

Атрибуты сущности "БИЛЕТЫ МЕРОПРИЯТИЙ"
Name	Definition	Datatype
Место	место на МЕРОПРИЯТИИ	INTEGER
Город	Город, в котором проходит мероприятие	VARCHAR(20)
Дата начала	Дата начала МЕРОПРИЯТИЯ	DATE
Место проведения	Название места, где проходит МЕРОПРИЯТИЕ	CHAR(18)
Время начала	Время начала МЕРОПРИЯТИЯ	DATE

Атрибуты сущности "БИЛЕТЫ ПУТЕВКИ"
Name	Definition	Datatype
Место	место на МЕРОПРИЯТИИ	INTEGER
Город	Город, в котором проходит мероприятие	VARCHAR(20)
Дата начала	Дата начала МЕРОПРИЯТИЯ	DATE
Место проведения	Название места, где проходит МЕРОПРИЯТИЕ	CHAR(18)
Время начала	Время начала МЕРОПРИЯТИЯ	DATE
Номер паспорта	Идентификационный номер ТУРИСТА (серийный номер паспорта)	INTEGER
Имя	Название организации или ФИО КЛИЕНТА	VARCHAR(20)
Адрес	Физический адрес расположения КЛИЕНТА	VARCHAR(20)
Номер Тура	Счетный номер ТУРА	INTEGER
Дата оформления	Дата, когда был оформлен ДОГОВОР

Атрибуты сущности "ГОСТИНИЦА"
Name	Definition	Datatype
Город	Город, где находится ГОСТИНИЦА	VARCHAR(20)
Название	Название ГОСТИНИЦЫ	VARCHAR(20)
Номер Тура	Счетный номер ТУРА	INTEGER
Класс	Класс комфортабельности гостиницы	VARCHAR(20)
Страна	Страна, в которой проходит ТУР	VARCHAR(20)
Тип тура	характеризует тур. В соответствии с основной целью тура, отдых оздоровление, прогулка, и.т.д.	VARCHAR(20)
Дата начала	Дата начала поездки по ТУРУ	DATE
Дата завершения	Дата возвращения из ТУРА	DATE
Номер программы	Счетчик ПРОГРАММ	INTEGER

Атрибуты сущности "ДОГОВОР"
Name	Definition	Datatype
Имя	Название организации или ФИО КЛИЕНТА	VARCHAR(20)
Адрес	Физический адрес расположения КЛИЕНТА	VARCHAR(20)
Номер Тура	Счетный номер ТУРА	INTEGER
Дата оформления	Дата когда был оформлен ДОГОВОР	DATE
номер договора	Счетный номер ДОГОВОРА	INTEGER
Страна	Страна, в которой проходит ТУР	VARCHAR(20)
Тип тура	характеризует тур. В соответствии с основной целью тура, отдых оздоровление, прогул, и.т.д.	VARCHAR(20)
Дата начала	Дата начала поездки по ТУРУ	DATE
Дата завершения	Дата возвращения из ТУРА	DATE
Номер программы	Счетчик ПРОГРАММ	INTEGER

Атрибуты сущности "ДОЛЖНОСТЬ"
Name	Definition	Datatype
Должность	ДОЛЖНОСТИ, которые предусмотрены в фирме туроператора	VARCHAR(20)

Атрибуты сущности "ЗАДАНИЯ ТУРА"
Name	Definition	Datatype
Номер Задания	Счетный номер задания	INTEGER
Номер паспорта	Идентификационный номер СОТРУДНИКА (серийный номер паспорта)	INTEGER
Номер Тура	Счетный номер ТУРА	INTEGER
Страна	Страна, в которой проходит ТУР	VARCHAR(20)
Тип тура	характеризует тур. В соответствии с основной целью тура, отдых оздоровление, прогул, и.т.д.	VARCHAR(20)
Дата начала	Дата начала поездки по ТУРУ	DATE
Дата завершения	Дата возвращения из ТУРА	DATE
Номер программы	Счетчик ПРОГРАММ	INTEGER
Описание	Изложение ЗАДАНИЕ по ТУРУ	VARCHAR(20)
Время исполнения	Срок, до которого необходимо выполнить ЗАДАНИЕ ТУРА	DATE
Статус	определяет, выполнено задание или нет	LARGE BINARY

Атрибуты сущности "КАТЕГОРИЯ"
Name	Definition	Datatype
Категория	класс обслуживания в номере	VARCHAR(20)

Атрибуты сущности "КЛАСС АВИА"
Name	Definition	Datatype
Класс	Класс обслуживания в самолете	VARCHAR(20)

Атрибуты сущности "КЛАСС ГОСТИНИЦЫ"
Name	Definition	Datatype
Класс	Класс комфортабельности гостиницы	VARCHAR(20)

Атрибуты сущности "КЛИЕНТ"
Name	Definition	Datatype
Имя	Название организации или ФИО КЛИЕНТА	VARCHAR(20)
Адрес	Физический адрес расположения КЛИЕНТА	VARCHAR(20)
Номер клиента	счетный номер КЛИЕНТА	INTEGER
телефон	Номер телефона для связи с КЛИЕНТОМ	INTEGER

Атрибуты сущности "МЕРОПРИЯТИЯ"
Name	Definition	Datatype
Город	Город, в котором проходит мероприятие	VARCHAR(20)
Место проведения	Название места, где проходит МЕРОПРИЯТИЕ	CHAR(18)
Время начала	Время начала МЕРОПРИЯТИЯ	DATE
Дата начала	Дата начала МЕРОПРИЯТИЯ	DATE
Номер Тура	Счетный номер ТУРА	INTEGER
Название	Название МЕРОПРИЯТИЯ	VARCHAR(20)
Страна	Страна, в которой проходит ТУР	VARCHAR(20)
Тип тура	характеризует тур. В соответствии с основной целью тура, отдых оздоровление, прогулки, и.т.д.	VARCHAR(20)
Дата завершения	Дата возвращения из ТУРА	DATE
Номер программы	Счетчик ПРОГРАММ	INTEGER

Атрибуты сущности "НОМЕРА"
Name	Definition	Datatype
Город	Город, где находится ГОСТИНИЦА	VARCHAR(20)
Название	Название ГОСТИНИЦЫ	VARCHAR(20)
Дата заезда	Дата заезда ТУРИСТА в НОМЕР ГОСТИНИЦЫ	DATE
Категория	класс обслуживания в номере	VARCHAR(20)
Место	Место в ГОСТИНИЦЫ	INTEGER
Дата выезда	Дата выезда ТУРИСТА из НОМЕРА ГОСТИНИЦЫ	DATE

Атрибуты сущности "НОМЕРА ПУТЕВКИ"
Name	Definition	Datatype
Город	Город, где находится ГОСТИНИЦА	VARCHAR(20)
Название	Название ГОСТИНИЦЫ	VARCHAR(20)
Дата заезда	Дата заезда ТУРИСТА в НОМЕР ГОСТИНИЦЫ	DATE
Номер паспорта	Идентификационный номер ТУРИСТА (серийный номер паспорта)	INTEGER
Категория	класс обслуживания в номере	VARCHAR(20)
Адрес	Физический адрес расположения КЛИЕНТА	VARCHAR(20)
Имя	Название организации или ФИО КЛИЕНТА	VARCHAR(20)
Номер Тура	Счетный номер ТУРА	INTEGER
Дата оформления	Дата когда был оформлен ДОГОВОР	DATE

Атрибуты сущности "ПРИКАЗ"
Name	Definition	Datatype
Номер Тура	Счетный номер ТУРА	INTEGER
Номер паспорта	Идентификационный номер СОТРУДНИКА (серийный номер паспорта)	INTEGER
Страна	Страна, в которой проходит ТУР	VARCHAR(20)
Тип тура	характеризует тур. В соответствии с основной целью тура, отдых оздоровление, прогулки, и.т.д.	VARCHAR(20)
Дата начала	Дата начала поездки по ТУРУ	DATE
Дата завершения	Дата возвращения из ТУРА	DATE
Номер программы	Счетчик ПРОГРАММ	INTEGER
номер приказа	счетный номер ПРИКАЗА	INTEGER

Атрибуты сущности "ПРОГРАММА"
Name	Definition	Datatype
Номер программы	Счетчик ПРОГРАММ	INTEGER
описание	Описание мероприятий по ТУРУ	VARCHAR(20)

Атрибуты сущности "ПУТЕВКА"
Name	Definition	Datatype
Номер паспорта	Идентификационный номер ТУРИСТА (серийный номер паспорта)	INTEGER
Имя	Название организации или ФИО КЛИЕНТА	VARCHAR(20)
Адрес	Физический адрес расположения КЛИЕНТА	VARCHAR(20)
Номер Тура	Счетный номер ТУРА	INTEGER
Дата оформления	Дата, когда был оформлен ДОГОВОР	DATE
Номер путевки	Счетный номер ПУТЕВКИ	INTEGER

Атрибуты сущности "РЕЙСЫ ТУРА"
Name	Definition	Datatype
Код рейса	Код рейса	INTEGER
Авиакомпания	Название авиакомпании, в которой были забронированы билеты на рейс	VARCHAR(20)
Номер Тура	Счетный номер ТУРА	INTEGER
Дата вылета	Дата рейса	DATE
Время вылета	Время завершения посадки на самолета	DATE
Город прибытия		VARCHAR(20)
Город отправления		VARCHAR(20)
Направления	Классифицирует РЕЙС относительно мест отдыха по ТУРУ (туда, обратно, пересадка)	VARCHAR(20)
Страна	Страна, в которой проходит ТУР	VARCHAR(20)
Тип тура	характеризует тур. В соответствии с основной целью тура. отдых оздоровление, прогулки, и.т.д.	VARCHAR(20)
Дата начала	Дата начала поездки по ТУРУ	DATE
Дата завершения	Дата возвращения из ТУРА	DATE
Номер программы	Счетчик ПРОГРАММ	INTEGER

Атрибуты сущности "СОСТРУДНИКИ"
Name	Definition	Datatype
Номер паспорта	Идентификационный номер СОТРУДНИКА (серийный номер паспорта)	INTEGER
Должность	ДОЛЖНОСТИ которые предусмотрены в фирме туроператора	VARCHAR(20)
ФИО	Фамилия имя отчество СОТРУДНИКА	VARCHAR(20)
Адрес	Адрес проживания СОТРУДНИКА	VARCHAR(20)
Name	Definition	Datatype
Страна	Страна, в которой проходит ТУР	VARCHAR(20)

Атрибуты сущности "ТИП ТУРА"
Name	Definition	Datatype
Тип тура	характеризует тур. В соответствии с основной целью тура. отдых оздоровление, прогулки, и.т.д.	VARCHAR(20)
Атрибуты сущности "ТУР"
Name	Definition	Datatype
Номер Тура	Счетный номер ТУРА	INTEGER
Тип тура	характеризует тур. В соответствии с основной целью тура, отдых оздоровление, прогулки, и.т.д.	VARCHAR(20)
Страна	Страна в которой проходит ТУР	VARCHAR(20)
Дата начала	Дата начала поездки по ТУРУ	DATE
Дата завершения	Дата возвращения из ТУРА	DATE
Номер программы	Счетчик ПРОГРАММ	INTEGER
Название	Краткая характеристика ТУРА	VARCHAR(20)
Статус	Определяет текущее состояние тура продажа, разработка, поездка	VARCHAR(20)

Атрибуты сущности "ТУРИСТ"
Name	Definition	Datatype
Номер паспорта	Идентификационный номер ТУРИСТА (серийный номер паспорта)	INTEGER
ФИО	Фамилия Имя Отчество ТУРИСТА	VARCHAR(20)
возраст	возраст ТУРИСТА	CHAR(18)
Адрес	Место проживания ТУРИСТА	VARCHAR(20)

4. Создание прототипа системы

Прототип системы создан в ППП MS Access. Имя файла “ТурОператор.mdb”.

В главной форме системы расположено меню выбора интерфейса пользователя. Выбрав соответствующие интерфейс, для пользователя открывается рабочее окно, в котором он может работать и выполнять свои функции.

В системе рассмотрен интерфейс пользователя для:

.   Заместителя директора

2.      Составителя туров (техотдел)

.        Турменеджера

.        Менеджера по продажам (Отдел продаж)

Заместитель директора

В главном форме Заместителя директора отражается текушая информация турах компании.

Заместитель директора может выполнять следующие функции

.   Сформировать задание на составление тура

2.      Ознакомится с текущими продажами путевок

.        Учредить должность в фирме

.        Принять сотрудника на работу

В меню редактора тура он может:

.   Дать задание в тех. Отдел по работе с туром

2.      Назначить турменеджера на тур

.        Проконтролировать работу по составлению тура, (забронированные авиабилеты, номера, программа тура).

.        Ознакомится отзывами клиентов по туру.

.        Перевести тур в зал продаж.

.        Удалить тур

.        Посмотреть продажу путевок по туру.

Составитель туров (Тех. отдел)

В главной форме для составителя тура отображаются задания, которые о должен выполнить. Выбрав соответствующее задания открывается форма, в котором отображается полная информация о задании и информация о туре. В этой форме составитель туров может:

.   Составить заявки и занести забронированные билеты и номера в базу туроператора.

2.      Составить программу Тура

.        Ознакомится с отзывами клиентов

Турменеджер

В главной форме турменеджера, отображается информация о его назначениях на тур, информация о самом туре. А также кнопки для получении списка туристов купивших путевки на его тур.

Менеджер по продажам (отдел продаж)

В главной форме менеджера по продажам отображается информация о турах, выставленных на продажу. Выбрав в таблице тур. Менеджер по продажам может выполнить следующие функции.

.   Ознакомится со сроками и программой тура

2.      Оформить новый договор

.        Сформировать путевки по туру и занести информацию в базу тур оператора о туристах.

.        Получить подробную информацию о клиентах, с которыми был заключен договор.

.        Также в любой момент можно получить подробную информацию о путевке ее билетах и гостиничных номерах и информацию о самих туристах, которые поедут в тур.



Заключение

В деловой или личной сфере часто приходится работать с данными из разных источников, каждый из которых связан с определённым видом деятельности. Для координации всех этих данных необходимы определённые знания и организационные навыки. Microsoft Access объединяет сведения из разных источников в одной реляционной базе данных. Создаваемые формы, запросы и отчёты позволяют быстро и эффективно обновлять данные, получать ответы на вопросы, осуществлять поиск нужных данных, анализировать данные, печатать отчёты, диаграммы и пр.

В результате работы по курсовому проекту была спроектирована информационная система и создан ее прототип. Использование данной системы позволит более эффективно управлять работой турагентства. Снизить случайные ошибки связанных с ручным заполнением форм. Автоматизировать обработку информации в системе. И повысить скорость работы менеджера по продажам при работе с клиентами.

В результате проведенной работы была достигнутая поставленная цель: разработка информационной системы туристического агентства. Данное приложение не охватывает всю бизнес-логику этого бизнеса, однако является прототипом, демонстрирующим работу в данной отрасли, и может быть расширена для автоматизации не рассмотренных в рамках данного курсового проекта концепций в предметной области «Туристическое агентство».

Список используемых источников:

1. С.Ю. Золотов. Проектирование информационных систем: Учебное пособие. - Томск: ТМЦДО, 2005 - 88.

2.      С.Ю. Золотов. Проектирование информационных систем: Учебное методическое пособие. - Томск: ТМЦДО, 2006 - 34.

.        В.Б. Сибилев. Проектирование баз данных: учебное пособие. - Томск: ТМЦДО, 2007

4. Маклаков С.В. BPWin и ERWin. CASE - средства разработки информационных систем. - М.: ДИАЛОГ - МИФИ, 1992.

5.      П. Киммел. Основы самостоятельного программирование в MS Access. -М.: Вильям, 2003
