Объектно-ориентированное программирование на примере численных методов
ВВЕДЕНИЕ
Студентам, а также инженерам часто требуется
решать задачи, которые связаны с численными методами: интегрирование функций,
нахождение корня алгебраического уравнения, нахождение решения системы линейных
уравнения.
Подобные задачи решаются с помощью численных
методов, разработанных для решения математических задач при помощи
вычислительной техники на таких языках программирования, как: QBASIC, TURBO
PASCAL, C++, DELPHI, VISUAL BASIC и д.р. пакеты программ. В частности,
математические пакеты MathCAD, Maple, MathLab также дают возможность решения
подобных задач, а так же оптимизации технологического процесса.
Необходимо учитывать, что
вычислительная техника не способна без погрешности записывать такие величины
как и т.д.,
погрешность может появляться и при вычислении, округлении и других операциях.
В некоторых случаях при вычислении
необходимо предварительно математически преобразовать или переписать в другом
виде функции, это может существенно снизить погрешность или в ряде случаев без
преобразования не сходятся решения.
С помощью вычислительной техники
можно решить и иные инженерные задачи, но с определенной погрешностью.
Цель данного курсового проекта -
научиться с помощью информационных технологий использовать методы структурного
программирования на примере численных методов, в частности написание нескольких
модулей и связь их в одну общую программу.
Составить программу приближенного
вычисления методом половинного деления следующего уравнения:
и описать выше указанный метод,
составить блок-схему программы, описать стандартные и нестандартные функции,
применяемые в задаче, описать интерфейс и привести пример.
Составить программу для вычисления
системы уравнений методом Крамера.
Описать выше указанный метод,
составить блок-схему, описать стандартные и нестандартные функции, а так же
интерфейс задачи.
Составить программу для работы с
матрицами (умножение матрицы на матрицу) и описать выше указанный метод,
составить блок-схему программы, описать стандартные и нестандартные функции,
применяемые в задаче, описать интерфейс и привести пример.
1. МАТЕМАТИЧЕСКОЕ ОПИСАНИЕ МЕТОДОВ
.1 Метод половинного деления при
приближенном вычислении алгебраических и трансцендентных уравнений
Пусть данное уравнение приведено к виду [1]:
(1)
где (r-постоянная) при . Исходя из
начального значения ,
принадлежащего отрезку построим
последовательность чисел …. по
следующему закону:
(2)
Если (n=1,2,3,….) то предел
является единственным корнем
уравнения (1.1) на отрезке , т.е. суть
последовательные приближения корня .
Оценка абсолютной погрешности n-го
приближения дается
формулой
Поэтому, если и совпадают с
точностью до , то
предельная абсолютная погрешность для будет
.
Для преобразования уравнения к виду
(1.1) заменяем последнее эквивалентным уравнением
(3)
где число 0 выбирается так, чтобы функция
=1-
была малой по абсолютной величине в
окрестности точки (например,
можно положить, что
-)
Учитывая, все выше изложенное для
решения алгебраического уравнения будем использовать формулу (3) приведя ее к
следующему виду
(4)
где
и принимая за половину
выбранного отрезка
при этом необходимо учитывать, что
значения и выбираются
так, чтобы функция меняла знак.
Вычисления по формуле (4) проводится
до тех пор, пока выполняется неравенство , где - заданная точность вычисления. Как
только будет выполняться неравенство , вычисления прекращаются. При этом и будет
решением заданного уравнения с точностью .
1.2 Решение системы уравнений
правилом Крамера
Пусть задана система n линейных
уравнений с n неизвестными вида [3]
++…+=
++…+=
………………………………... (1)
++…+=
или, в матричной форме, АХ=В, где
А=, Х=, В=.
Если в системе (1.2) , т.е.
матрица имеет
обратную матрицу , то система
(1.2) имеет, и притом единственное, решение
,
или в компонентной записи,
, i= 1,2,…,n. (2)
где - определитель, получаемый из
определителя заменой
i-го столбца на столбец свободных членов.
При этом для вычисления определителя
используем основное свойство определителя: Если какую-либо строку или столбец
умножить на число и результат прибавить к другой строке или столбцу, то
определитель не измениться. Определитель
= при представим в виде матрицы
постепенно приводя к треугольному
виду
то есть определитель будет равен
произведению членов главной оси матрицы.
В дальнейшем, заменяя i-столбец на
столбец свободных членов по формуле (2) находим значения неизвестных.
1.3 Умножение матрицы на матрицу
Эта операция осуществляется по
своеобразному закону. Прежде всего, заметим, что размеры матриц-сомножителей
должны быть согласованы. Перемножать можно только те матрицы, у которых число
столбцов первой матрицы совпадает с числом строк второй матрицы (т.е. длина
строки первой равна высоте столбца второй). Произведением матрицы A на матрицу
B называется новая матрица C=AB, элементы которой составляются следующим
образом:
Таким образом, например, чтобы
получить у произведения (т.е. в матрице C) элемент, стоящий в 1-ой строке и 3-м
столбце c13, нужно в 1-ой матрице взять 1-ую строку, во 2-ой - 3-й столбец, и
затем элементы строки умножить на соответствующие элементы столбца и полученные
произведения сложить. И другие элементы матрицы-произведения получаются с
помощью аналогичного произведения строк первой матрицы на столбцы второй
матрицы.
В общем случае, если мы умножаем
матрицу A = (aij) размера m×n на матрицу B = (bij) размера n×p, то получим
матрицу C размера m×p,
элементы
которой вычисляются следующим образом: элемент cij получается в результате
произведения элементов i-ой строки матрицы A на соответствующие элементы j-го
столбца матрицы B и их сложения.
Из этого правила следует, что всегда
можно перемножать две квадратные матрицы одного порядка, в результате получим
квадратную матрицу того же порядка. В частности, квадратную матрицу всегда
можно умножить саму на себя, т.е. возвести в квадрат.
2. БЛОК-СХЕМА ПРОГРАММЫ GLAV
Рис. 1
2.1 Блок-схема POLdel

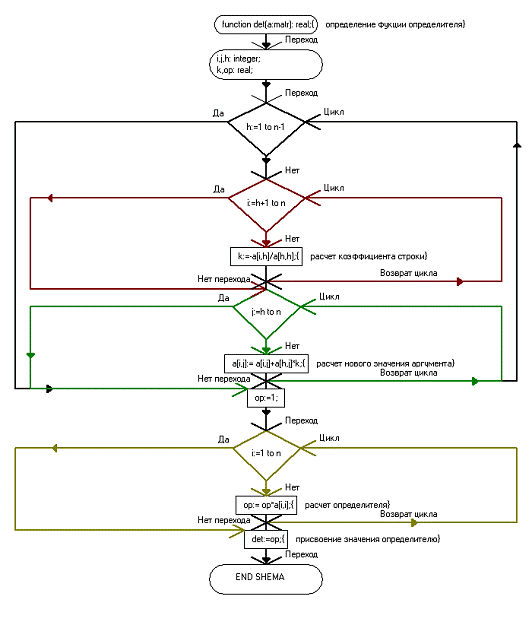

2.2 Блок-схема krame
Рис. 3
2.3 Блок-схема matrica
Рис. 4
Рис. 5
3. ОПИСАНИЕ СТАНДАРТНЫХ ФУНКЦИЙ
- очищает экран.- вывод значений на стандартное
устройство (консоль) и в файл.- вывод значений на стандартное устройство
(консоль) и в файл + перевод каретки.- считать один или несколько символов
после нажатия Enter.- считать один или несколько символов после нажатия Enter +
перевод каретки.- считать один символ без нажатия Enter.
4. ОПИСАНИЕ НЕСТАНДАРТНЫХ ПРОЦЕДУР И
ФУНКЦИЙ
Программа GLAVN сама по себе использует не
стандартные модули (POldel, Kramer, matrica), которые в свою очередь содержат
не стандартные процедуры и функции, выполнение которых приводит к выполнению
программы. Поэтому описание не стандартных процедур и функций, по сути,
сводится к описанию процедур и функций, содержащихся в выше перечисленных
модулях.- метод половинного деления.- метод Крамера.- умножение матрицы на
матрицу.
5. ОПИСАНИЕ ИНТЕРФЕЙСА

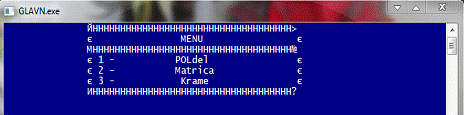

После запуска программы GLAVN.exe на экране
появляется меню,
Рис. 6
в котором указаны пункты: 1, 2, 3, они
соответственно вызывают методы. При нажатии кнопки 1, 2, 3 вызывается метод.
После выполнения выбранного метода выводится меню повторить (y) или нет (n).
Повтор (y/n) при нажатии «y» программа
повторяется, а при нажатии «n» программа завершается.
Рис. 7 - Результат процедуры POLdel

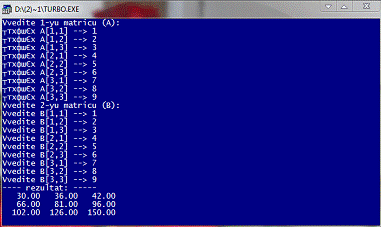

Рис. 8 - Результат процедуры Matrica

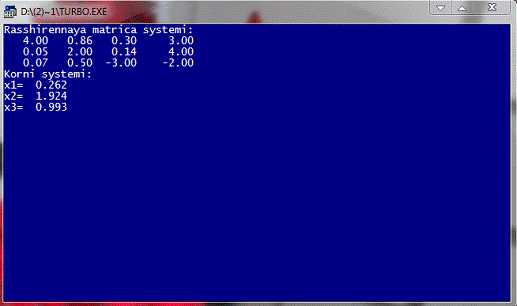

Рис. 9 - Результат процедуры krame
6. ЧИСЛЕННЫЕ ПРИМЕРЫ
Все выше перечисленное в данной курсовой работе
проиллюстрировано на конкретных примерах.
При проверке правильности программы
использовалось приложение Microsoft Excel. В приложении вводим данные в виде
таблицы и далее строим график используя данные.
Решение уравнения методом
половинного деления: . Проверка
решения в Microsoft Exсel.
x
|
y
|
1
|
-1
|
1,1
|
-0,89469
|
1,2
|
-0,77768
|
1,3
|
-0,64764
|
1,4
|
-0,50353
|
1,5
|
-0,34453
|
1,6
|
-0,17
|
1,7
|
0,020628
|
1,8
|
0,227787
|
1,9
|
0,451854
|
2
|
0,693147
|
2,1
|
0,951937
|
2,2
|
1,228457
|
2,3
|
1,522909
|
2,4
|
1,835469
|
2,5
|
2,166291
|
2,6
|
2,515511
|
2,7
|
2,883252
|
крамер метод деление интерфейс
По данным таблицы построим график зависимости из
которого видно, что корень уравнения находится на интервале от 1.6 до 1.7.

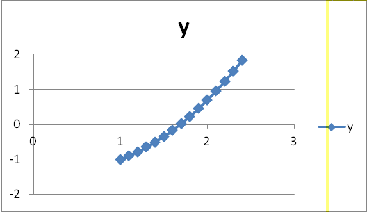

Рисунок 10 - График зависимости у от х
b
|
(a+b)/2
|
f(a)
|
f(b)
|
f((a+b)/2)
|
|a-b|
|
1,6
|
1,7
|
1,65
|
-0,17
|
0,020628
|
-0,07672
|
0,1
|
1,65
|
1,7
|
1,675
|
-0,07672
|
0,020628
|
-0,02856
|
0,05
|
1,675
|
1,7
|
1,6875
|
-0,02856
|
0,020628
|
-0,0041
|
0,025
|
1,6875
|
1,7
|
1,69375
|
-0,0041
|
0,020628
|
0,008234
|
0,0125
|
1,6875
|
1,7
|
1,690625
|
-0,0041
|
0,008234
|
0,002061
|
0,00625
|
1,6875
|
1,690625
|
1,689063
|
-0,0041
|
0,002061
|
-0,00102
|
0,003125
|
1,689063
|
1,690625
|
1,689844
|
-0,00102
|
0,002061
|
0,00052
|
0,001563
|
1,689063
|
1,689844
|
1,689453
|
-0,00102
|
0,00052
|
-0,00025
|
0,000781
|
1,689453
|
1,689844
|
1,689648
|
-0,00025
|
0,00052
|
0,000135
|
0,000391
|
1,689453
|
1,689551
|
-0,00025
|
0,000135
|
-5,7E-05
|
0,000195
|
1,689551
|
1,689648
|
1,6896
|
-5,7E-05
|
0,000135
|
3,92E-05
|
9,77E-05
|
Примем a = 1,6 и b = 1,7 и по этим данным
составим таблицу 5 в Microsoft Exсel, в которой просчитываем решение до момента
пока погрешность вычисления не станет равной 0,001

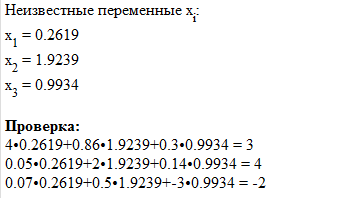

Решение уравнения методом Крамера
При заданной системе уравнений
решение методом Крамера имеем
следующие значения неизвестных , ,
•0.2619+0.86•1.9239+0.3•0.9934 = 3
.05•0.2619+2•1.9239+0.14•0.9934 = 4
.07•0.2619+0.5•1.9239+-3•0.9934 = -2
проверка равенств на интеренет-сайте
дает абсолютно точный результат.
Умножение матрицы на матрицу
Умножаем матрицу
на
Получаем результат:
Численный пример проверен на интернет-сайте
Диаграмма взаимодействия
Рис. 11
Диаграмма классов
ЗАКЛЮЧЕНИЕ
В заключение хотелось бы отметить, что методы
объектно-ориентированного программирования позволяют более мобильно и
качественно проводить работу по модернизации программного обеспечения. В этой
курсовой работе был использован метод инкапсуляции.
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ
1. Воробьев
Г.Н., Бахвалов Н.С. «Численные методы». М., 2008. 231 с.
2. Ефимов
А.В., Демидович Б.П. «Линейная алгебра и основы математического анализа». М.:
Наука, 2008. 386 с.
. Бараненков
Г.С., Демидович Б.П. «Задачи и упражнения по математическому анализу для
ВТУЗОВ». М.: Наука, 2008. 184 с.
. Абрамов
С.А., Зима Е.В. «Начало программирования на языке Паскаль». М.: Наука, 2008. 8
с.
. Епанешников
А.Е., Красильников Ю.И. «Программирование в среде турбо Паскаль». М.: Центр
МИФИ СП Диалог, 2008. 3-6 с.
6. http://window.edu.ru/library/pdf2txt/746/59746/29792/page
ПРИЛОЖЕНИЕ
glavn;crt,POLdel,Matrica,Krame;e1:POLdel;:eiler;:
Matrica;:integral;: Krame;:poldel;:real;,flag:integer;Menu;;(' ЙННННННННННННННННННННННННННННННННН»');('
є
MENU є');('
МННННННННННННННННННННННННННННННННН№');('
є
1 - POLdel є');(' є
2 - Matrica є');(' є
3- Krame є');('
ИНННННННННННННННННННННННННННННННННј');;;:=1;(flag=1)
do;;('Wibirite punkt menu:');(i);i of
:
begin;.init;(c.poisk);;;
:
begin;.init;(s.poisk);;;
:
begin;.init;(y.poisk);;;;.poldel;;crt;Poldel=object;,b,e,c,x:real;.init;shag;poisk:real;;funct(x:real):real;funct(x:real):real;:x*x-2*x+ln(x);Poldel.init;;:=1,2;:=1,3;(‘e=
‘);(e);:=(a+b)/2;;TPoldel.shag;abs(b-a)>e dofunct(a)*func(c)<0:=c;:=c;:=(a+b)/2;;;TPoldel.poisk:real;y:Poldel;:real;.init;.poisk;;.Krame;crt;=array[1..20]
of real;=array[1..20] of Tmass;Per(k,n:integer;var a:Tmatrix;var
p:integer);z:Real;j,i:integer;:=abs(a[k,k]);:=k;:=0;j:=k+1 to n
doabs(a[j,k])>z then:=abs(a[j,k]);:=j;:=p+1;;;i>k thenj:=k to n
do:=a[i,j];[i,j]:=a[k,j];[k,j]:=z;;;Znak(p:integer):integer;p mod 2=0 then:=1
else Znak:=-1;;Opr(n:integer;a:tmatrix;var
det:real);k,i,j,p:integer;r:real;:=1.0;k:=1 to n doa[k,k]=0 then
Per(k,n,a,p);:=znak(p)*det*a[k,k];j:=k+1 to n do:=a[j,k]/a[k,k];i:=k to n
do[j,i]:=a[j,i]-r*a[k,i];;;;;a:Tmatrix;:array[1..20] of
Tmatrix;,x:Tmass;,det1:real;,k,j,i:integer;;('Порядок
системы
n=');(n);
writeln('Введите коэффициенты системы:');
for i:=1 to n doj:=1 to n
do(a[i,j]);;
writeln('Введите свободные члены:');
for i:=1 to n do(b[i]);
readln;;('Расширенная матрица системы:');
for i:=1 to n doj:=1 to n
do(a[i,j]:7:2);(b[i]:9:2);;;
Opr(n,a,det);{определитель системы исходной}
for i:=1 to n dok:=1 to n doj:=1 to
n do[i][k,j]:=a[k,j];[i][k,i]:=b[k];;(n,c[i],det1);(det=0)and(det1=0) then
writeln('Система не определена!');
readln;;;(det=0)and(det1<>0)
then
begin('Система не имеет решений!');
readln;;;[i]:=det1/det;{корень};('Корни
сиcтемы:');i:=1
to n do('x',i,'=',x[i]:7:3);.Max=50;= object,nn,mm: integer;: double;,BB,CC:
array [1..Max,1..Max] of
Double;input;calculations;output;;Matrix.input;ii,jj:integer;('Vvedite chislo
strok 1-y matricy - A (<=50)--> '); readln(NN);('Vvedite chislo stolbcov
2-y matricy - A (<=50)--> '); readln(KK);('Vvedite chislo stolbcov 2-y
matricy - B (<=50)--> '); readln(MM);('Vvedite 1-yu matricu (A):');ii:=1
to nn dojj:=1 to kk do('Vvedite A[',ii,',',jj,'] -->
');(AA[ii,jj]);;('Vvedite 2-yu matricu (B):');ii:=1 to kk dojj:=1 to mm
do('Vvedite B[',ii,',',jj,'] --> ');(BB[ii,jj]);;;Matrix.calculations;ii,jj,ll:integer;;ii:=1
to nn dojj:=1 to mm do:= 0;ll:= 1 to kk do:= Summa +
AA[ii,ll]*BB[ll,jj];[ii,jj] := Summa;;;Matrix.output;ii,jj:integer;('----
rezul''tat: -----');ii:=1 to nn dojj:=1 to mm do(CC[ii,jj]:8:2);;;;MyMatrix:Matrix;.input;.calculations;.output;
readln;.
