Адресація і маршрутизація в мережах TCP/IP. Засоби ОС Windows та Linux для аналізу стану мережі
Лабораторна робота
Адресація і маршрутизація в мережах TCP/IP. Засоби ОС Windows та Linux для аналізу стану мережі
Мета роботи: практично засвоїти
роботу з утилітами TCP/IP, визначити налаштування для підключення до локальної мережі і до
мережі Internet з використанням утиліти ping, дослідити топології фрагментів мережі Internet з використанням
утиліти tracert.
Теоретичні
відомості:
МАС-адреса - це унікальний ідентифікатор мережевого інтерфейсу (зазвичай
мережевої карти) для реалізації комунікації пристроїв в мережі на фізичному
рівні.
Це унікальний номер,
який зберігається у пам'яті, що доступна тільки для читання, призначена
мережевій карті її виробником.
Довжина MAC-адреси
дорівнює 48 бітам, що забезпечує 248 (або 281,474,976,710,656) загальне число
всіх можливих адрес. Як правило, MAC-адреса записується як шість груп подвійних
шестнадцятирічних чисел, розділених символами «-» або»:». Наприклад, MAC-адреса
може виглядати так - «00:11:22:33:44:55», або так - «67-78-89-AB-CD-EF».
Щоб дізнатися MAC-адресу
мережевих пристроїв на своєму комп'ютері, достатньо просто набрати «ifconfig» в
командному рядку Linux, «ipconfig /all» в командному рядку Windows, або
«networksetup - listallhardwareports» у Mac OS. Її буде відображено, як
значення полів «HWaddr», «Physical address», або «Ethernet address» відповідно.
IP-адреса (ай-пі адреса, скорочення від англ. Internet Protocol
Address) - унікальний ідентифікатор (адреса) пристрою (найчастіше
комп'ютера), що підключений до інтернету.
Кожен пристрій (комп'ютер,
ноутбук, виділений сервер, мобільний телефон і т.д.) у мережі інтернет має свою
IP-адресу. Так як ви в даний момент підключені до Інтернету - це означає, що і
у вашого комп'ютера також є свя унікальна адреса в мережі. Але ви можете бути
підключені до інтернету через маршрутизатор або шлюз у вашій локальній мережі.
У цьому випадку ваш компьтер з інтернету видно з тою адресою, яку має ваш
маршрутизатор або шлюз.адреси можуть бути статичні (в тому випадку, якщо
окремому користувачеві провайдером виділена одна постійна адреса), а також
динамічними (якщо провайдер видає користувачеві IP адресу в момент підключення
з пулу вільних адрес по DHCP).
Крім того один комп'ютер
на основі віртуальних вузлів може діяти як кілька пристроїв з декількома IP
адресами та вузлами. Наприклад, - послуги хостингу в Інтернет.
Знання своєї IP адреси
дозволяє організувати доступ до служб і програм на своєму комп'ютері (ігри,
чати, FTP, віддалений доступ до робочого столу та інше).адреси бувають двох
типів - IPv4 та IPv6.
Основна відмінність IPv6
від звичного IPv4 в значно збільшенному адресному просторі. Так, довжина IPv4
адреси складає 32 біт, що дає в цілому 232 можливих адрес (трохи більше 4 млрд.
адрес). У той же час довжина адреси IPv6 становить 128 біт, що дає 2128
можливих адрес (в цілому це більш ніж 4.8Ч1028 адрес на кожного з 7 млрд.
жителів Землі). Тобто, IPv6 раз і назавжди вирішує проблему нестачі
інтернет-адрес.
DNS-ім’я - це унікальний алфавітно-цифровий ідентифікатор, що вказує на
конкретний вузол Інтернет. Доменні імена як правило складаються з двох і більше
частин, розділених крапками. Ліва частина доменного імені відповідає кінцевому
вузлу мережі (ідентифікує кінцевий вузол мережі). Права частина є більш
загальною (визначає країну, область, регіон і т. п.). Кожен комп'ютер в мережі
може мати декілька доменних імен, але, при цьому, кожне доменне ім'я може
вказувати тільки на один комп'ютер. Доменне ім'я може мати, наприклад, такий
вигляд: company.com.ua. Як правило, доменне ім'я (його ліва частина) збігається
з назвою організації, компанії або торгової марки.
Хід виконання
роботи:
За допомогою кабеля
(витої пари), зробленої на попередній лабораторній роботі я під’єднався до
іншого комп’ютера, таким чином створив локальну мережу, яка і потрібна мені для
виконання дано лабораторної роботи.
Спочатку потрібно
настроїти IP-адреса на комп’ютерах,
так щоб останні дві цифри відрізнялись на двох комп’ютерах. Я використав IP - адрес такий: 192.168.1.3. Після чого використав утиліту ping
(Packet Internet Groper), яка
призначена для налагодження мереж, і служить для примусового виклику відповіді
конкретної машини. Вона дозволяє перевіряти роботу програм TCP/IP на віддалених
машинах, адреси пристроїв в локальній мережі, адресу і маршрут для віддаленого
мережевого пристрою. У виконанні команди ping беруть участь система
маршрутизації, схеми дозволу адрес і мережеві шлюзи.

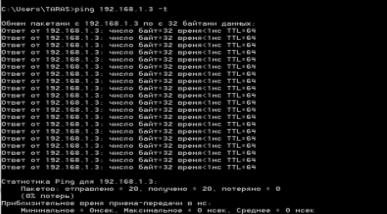

Також використовуючи
даний IP-адрес і утиліту ping перевірив відправку пакетів на вказаний вузол до команди,
використовуючи параметр - t. І отримав такий результат:
Також ще використав
утиліту netstat. Вона дозволяє
отримати статичну інформацію по деяким з протоколів стека (TCP, UDP, IP, ICMP),
а також виводить відомості про поточні мережеві з'єднання. Особливо вона
корисна на брандмауерах, з її допомогою можна виявити порушення безпеки
периметра мережі.
У другій частині лабораторної роботи
ознайомився із засобами ОС Windows та Linux для аналізу стану мережі. Дане
дослідження проводив за допомогою програми Putty. Дослідження
здійснювали з сервера sks - 31. Для першого аналізу я використовував
сайт: disney.com.
Для другого аналізу
використав сайт: google.com
Висновок: Під час виконання даної лабораторної роботи я освоїв роботу з
утилітами TCP/IP, навчився налаштовувати підключення до локальної мережі та до
мережі Internet з використанням утиліти ping, також дослідив функції утиліти netstat.
