Построение инженерно-геологического разреза
Министерство
образования и науки Российской Федерации
федеральное
государственное автономное образовательное учреждение
высшего
профессионального образования
«Северный
(Арктический) федеральный университет имени М.В. Ломоносова»
РАСЧЁТНО-ГРАФИЧЕСКАЯ
РАБОТА
По
дисциплине: Инженерная геология
На
тему: Построение инженерно-геологического разреза
Отметка о зачёте
Руководитель ассистент Тельминов И.В
Архангельск
2012
СОДЕРЖАНИЕ
ВВЕДЕНИЕ
.
ОПИСАНИЕ ФИЗИЧЕ- МЕХАНИЧЕСКИХ СВОЙСТВ ГРУНТОВ
.
ОПИСАНИЕ ИНЖЕНЕРНО- ГЕОЛОГИЧЕСКОГО РАЗРЕЗА
.
ОПИСАНИЕ СПЕЦИЧЕСКИХ ГРУНТОВ И ОПАСНЫХ ГЕОЛОГИЕЧСКИХ ПРОЦЕССОВ
ЗАКЛЮЧЕНИЕ
СПИСОК
ЛИТЕРАТУРЫ
ПРИЛОЖЕНИЕ
ВВЕДЕНИЕ
Мною было получено задание описать физические
свойства грунтов, затем построить инженерно-геологический разрез и описать его.
И в заключении выявить и описать наличие специфических грунтов и опасных
геологических процессов.
. ОПИСАНИЕ ФИЗИКО- МЕХАНИЧЕСКИХ СВОЙСТВ ГРУНТОВ
ИГЭ №2 имеет следующие характеристики:
,
,
.
Плотность сухого грунта определяется по формуле:
, (1)
где-
плотность грунта, ,
-влажность грунта, ,
.
Коэффициент пористости определяется по формуле:
, (2)
где-
плотность частиц грунта, ,
- плотность сухого
грунта, ,
Влажность грунта при полном водонасыщении
определяется по формуле:
, (3)
где-
плотность частиц грунта, ,
- коэффициент
пористости грунта, ,
- плотность воды, ;
.
Коэффициент водонасыщения грунта определяется по
формуле:
, (4)
где влажность грунта,,
- влажность грунта
при полном водонасыщении, ,
.
Удельный вес грунта, определяется по формуле:
, (5)
где- плотность частиц
грунта,,
кН/м3.
Удельный вес частиц грунта, определяется по
формуле:
, (6)
где-
плотность частиц грунта,,
,
кН/м3.
Удельный вес сухого грунта, определяется по
формуле:
, (7)
Где-
плотность сухого грунта,
,
кН/м3.
Удельный вес грунта с учетом взвешивающего
действия воды, определяется по формуле:
, (8)
где -
удельный вес частиц грунта, кН/м3,
-удельный вес воды,
,
-коэффициент пористости грунта, ,
кН/м3.
Удельный вес грунта при полном водонасыщении,
определяется по формуле:
где-
удельный вес сухого грунта, кН/м3,
- влажность грунта
при полном водонасыщении,
кН/м3.
Таблица 1- Определение гранулометрического
состава ИГЭ №2
Показатель
|
Размер
отверстий сит d,
мм
|
|
10
|
2
|
1
|
0,5
|
0,25
|
0,1
|
0,05
|
0,005
|
0,005
|
Частные
остатки ai,%
|
0,3
|
2,0
|
1,7
|
7,0
|
16,3
|
52,7
|
8,3
|
9,0
|
2,7
|
Полные
остатки Ai,%
|
0,3
|
2,3
|
4
|
11
|
27,3
|
80
|
88,3
|
97,3
|
100
|
Содержание
частиц Li,%
|
99,7
|
97,7
|
96
|
89
|
72,7
|
20
|
11,7
|
2,7
|
0
|
Рисунок 1- График гранулометрического состава
ИГЭ №2
Cu>3;
следовательно исследуемый грунт неоднородный.
Вывод: Исследуемый грунт является песком
морским, по крупности мелким, средней плотности (0,55<e=0,58£0,70),
насыщенным водой (0,8<Sr=0,9£1).
ИГЭ №4
,
.
Удельный вес грунта, определяется по формуле:
,
где-плостность
грунта,,
кН/м3.
Удельный вес частиц грунта,определяется по
формуле:
,
Где-
плотность частиц грунта, ,
кН/м3.
Таблица 2- Определение гранулометрического
состава ИГЭ №4
Показатель
|
Размер
отверстий сит d,
мм
|
|
10
|
2
|
1
|
0,25
|
0,1
|
0,05
|
0,005
|
<0,005
|
Частные
остатки ai,%
|
62
|
34
|
4
|
-
|
-
|
-
|
-
|
-
|
-
|
Полные
остатки Ai,%
|
62
|
96
|
100
|
-
|
-
|
-
|
-
|
-
|
-
|
Содержание
частиц Li,%
|
38
|
4
|
0
|
-
|
-
|
-
|
-
|
-
|
-
|

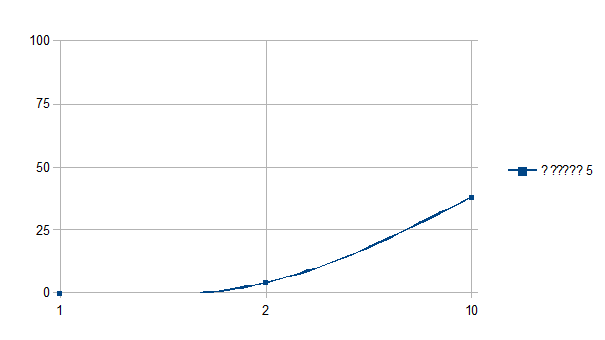

Рис.2. График гранулометрического состава ИГЭ №4
Вывод: Исследуемый грунт является элювиальным
галечниковым грунтом.
2. ОПИСАНИЕ- ИНЖЕНЕРНО ГЕОЛОГИЧЕСКОГО
РАЗРЕЗА
Для построения инженерно-геологического разреза
было пробурено 4 скважины: 2 скважины под номерами №2 и №3 мощностью 8 метров,
и 2 скважины под номерами №1 и №4 мощностью 20 метров.
ИГЭ №1 на разрезе представлен техногенным
грунтом, а именно золой ТЭС. Мощность ИГЭ 3 метра. После уровня грунтовых вод
грунт насыщен водой.
Под золой ТЭС залегает- ИГЭ №2 представлен
мелким песком, средней плотности, насыщенным водой. Морское происхождение.
Мощность слоя: максимальное значение у скважины №1- 4,5 метра, минимальное у
скважины №4- 2 метра.
ИГЭ № 3 известняк трещиноватый, мощность слоя:
максимальное значение у скважины №4- 10 метров, минимальное у скважины №2- 1,5
метра. Происхождение морское.
Нижним слой- ИГЭ № 4 выявлен бурением скважин №
1 и № 4, представлен галечниковым грунтом. Мощностью 5 метров. Происхождение элювиальное.
3 ОПИСАНИЕ СПЕЦИЧЕСКИХ ГРУНТОВ И ОПАСНЫХ
ГЕОЛОГИЕЧСКИХ ПРОЦЕССОВ
ИГЭ №1 представлен золами ТЭС техногенного
происхождения. Является специфическим грунтом.
Техногенные грунты обобщённое
наименование искусственных грунтов <http://www.mining-enc.ru/g/grunt/>,
образовавшихся в результате горнотехнической, инженерно-строительной,
сельскохозяйственной и других видов человеческой деятельности. Различают
насыпные, намывные и изменённые на месте техногенные грунты.
Складирование и длительное хранение горнотехнических
и промышленных отходов требуют значительных затрат, приводят к потере
<http://www.mining-enc.ru/p/poteri/> ценных сельскохозяйственных угодий,
загрязнению атмосферы <http://www.mining-enc.ru/a/atmosfera/>,
поверхностных и подземных вод <http://www.mining-enc.ru/p/podzemnye-vody/>.
В то же время техногенные грунты из отходов горного производства
<http://www.mining-enc.ru/o/otxody-gornogo-proizvodstva/> часто содержат
значительные количества угля, чёрных, цветных и благородных металлов, редких
элементов <http://www.mining-enc.ru/r/redkie-elementy/>, извлечение
<http://www.mining-enc.ru/i/izvlechenie/> которых нередко становится
экономически рентабельным. Техногенные грунты используются в качестве оснований
и материала для различных сооружений. Техногенные отложения применяют как
закладочный материал <http://www.mining-enc.ru/z/zakladochnye-materialy/>
при горных работах, в дорожном строительстве и для рекультивации
<http://www.mining-enc.ru/r/rekultivaciya/> земель.
Одним из путей утилизации техногенных
грунтов, представленных золами <http://www.mining-enc.ru/z/zola/> ТЭС,
металлургическими шлаками <http://www.mining-enc.ru/sh/shlak/>,
вскрышными породами, является их использование в качестве дорожно-строительных
материалов.
Так же следует дополнительно
устанавливать для разработки проекта и отражать в техническом отчете:
распространение и условия залегания техногенных грунтов; способ формирования и
давность их образования; состав, состояние и свойства техногенных грунтов;
изменчивость их характеристик во времени и в пространстве; степень
завершенности процессов самоуплотнения во времени; наличие инородных включений
и их характеристика; результаты геотехнического контроля для намывных или
насыпных грунтов (земляных сооружений) и накопителей промышленных отходов.
ИГЭ № 3 представлен известняком
трещиноватым, возможно в нем возникают карстовые процессы.
Карстовым называют процесс
растворения поверхностной и подземной водой некоторых горных пород, в
результате которого в них образуются различного размера и формы пустоты.
Главное в этом процессе - химическое растворение и вынос пород и вынос из них
веществ в растворенном виде. Растворителями бывают как атмосферные, так и
подземные воды.
Карстовые процессы происходят в
нашем случае в известняке. Растворяющее действие воды зависит от ее
температуры, содержанияСО2 и прочности. Важным условием является
водопроницаемость пород. Вода должна фильтроваться. Чем более водопроницаема
порода, тем интенсивнее протекает процесс карстообразования. Наилучшие в этом
отношении условия бывают при наличии в породах систем трещин. Трещины мы имеем
в известняке.
Растворение пород приводит к
образованию карстовых форм. К закрытым карстовым формам относятся - каверны и
пещеры. Каверны образуются в глубине толщ известняков за счет растворения
породы по трещинам. Пещеры - это подземные пустоты значительных размеров.
В тех случаях, когда в карстовых
районах возводят здания и сооружения следует принимать меры против дальнейшего
развития карстовых процессов. Важнейшие мероприятия:
· отвод атмосферных вод, достигается
устройством системы ливнеотводов, покрытием поверхности слоем жирной глины и
прекращение фильтрации подземных вод путем сооружения дренажных систем;
· упрочнение закарстованных пород,
цементация трещин и мелких полостей растворами цемента, глины, жидкого стекла.
Необходимо обязательно обезопасить людей и
технику от возможных провалов, предусматривать в карстовых районах
строительство зданий малочувствительных к неравномерным осадкам, фундаменты
свайного типа.
ЗАКЛЮЧЕНИЕ
грунт техногенный вода горный
Мною были определены физические свойства
грунтов, я построил инженерно-геологический разрез и описал его.
Так же я описал специфические грунты
представленные на разрезе.
СПИСОК ЛИТЕРАТУРЫ
1.
Коптяев В.В. Инеженрно-геологическкие изыскания [Текст]: Методические указания
к выполенению расчетно- графической работы / Изд-во Архан. ИЦП САФУ, 2012. - 59
с.
.
ГОСТ 21.302-96: Система проектной документации для строительств. Условные
графические обозначения в документации по инженерно-геологическим изысканиям.
[Текст]. - Введ.1997-01-01. - М.: Госстандарт России: Изд-во стандартов, 1996.
- VII.
.
СНиП 11-02-96: Инженерные изыскания для строительства. Основные положения.
[Текст]. - Введ.1996-11-01. - М.: Госстандарт России: Изд-во стандартов, 1996.
- X.
.
Техногенные грунты. Горная энциклопедия [Электронный ресурс].:- Режим доступа:
http://www.mining-enc.ru/t/texnogennye-grunty/(дата обращения: 26.12.2012г.)
.
Карстовые процессы.грунты[Электронный ресурс].: - Режим доступа: http://speleo-vrn.ru/2010-02-03-08-44-31/2-2010-02-02-06-33-21/17-2010-03-22-05-58-07(дата
обращения: 26.12.2012г.)
