Безопасность труда
Оглавление
производственный
травматизм освещение вибрация шум
ЗАДАЧА
№ 1
Анализ
причин, прогноз и расчет показателей производственного травматизма
ЗАДАЧА
№ 2
Расчет
естественного освещения производственных помещений
ЗАДАЧА
№ 3
Расчет
искусственного освещения
ЗАДАЧА
№ 4
Расчет
экранизирующего устройства
ЗАДАЧА
№ 5
Подбор
средств индивидуальной защиты от шума
ЗАДАЧА
№ 6
Расчет
параметров локальной вибрации
Список
используемой литературы
ЗАДАЧА № 1
Анализ причин, прогноз и расчет показателей
производственного травматизма
Цель работы: научится по статическим материалам
производственного травматизма определять показатели травматизма и производить
анализ состояния условий труда и причин несчастных случаев.
. Теоретическая часть
Для строительной индустрии наиболее приемлемой
следует считать классификацию, которая предусматривает следующие группы причин
травматизма:
) технические;
) санитарно-гигиенические;
) организационные;
) личные.
Существующие методы изучения причин травматизма
могут быть подразделены на статистические и технические. Первые основываются на
первичных материалах статистики, происшедших несчастных случаев, а вторые - на
исследовании потенциальных опасностей с помощью технических обследований цехов
и предприятий.
Коэффициенты травматизма:
коэффициент частоты;
коэффициент тяжести;
коэффициент нетрудоспособности.
Коэффициент частоты исчисляется на 1000
среднесписочного состава работающих за отчетный период и имеет следующее
выражение:
Кч - коэффициент частоты;
А - количество несчастных случаев за
отчетный период;
В - среднесписочное число работающих
за тот же период.
Коэффициент тяжести - средняя
продолжительность временной нетрудоспособности, приходящийся на один несчастный
случай, в рабочих днях.
С - общее количество рабочих дней
нетрудоспособности по всем несчастным случаям;
Аt - соответствующее им число травм,
по которым в отчетном периоде
закончилась временная
нетрудоспособность.
Коэффициент нетрудоспособности:
Показатель потерь рабочего времени:
Кч - коэффициент частоты;
Кт - коэффициент тяжести;
Кн - коэффициент нетрудоспособности;
Тд - годовой фонд рабочего времени,
раб. дней.
При 5-ти днях рабочей недели и 8-ми
часовом рабочем дне - формула:
КП = 0,0004 · КН , %
Убытки из-за травм:
Э = Д · С
где:
Д - среднедневная заработная плата
рабочего;
С - число рабочих дней
нетрудоспособности по больничным листам.
Наименование причин несчастных
случаев
Основные технические причины:
) отсутствие и неисправное состояние
ограждений и предупреждающих устройств;
) несовершенство ограждений,
предохранительных приспособлений и индивидуальных приспособлений средств
защиты;
) отсутствие или недостаточная
механизация тяжелых и опасных операций;
) неисправное состояние технического
оборудования, приспособлений и съемного инструмента;
) неисправное состояние и
несоответствие условий работы ручного или механизированного инструмента;
) несоответствие технологического
процесса или отдельных операций его правилам и нормам охраны труда;
) неудовлетворительное состояние
полов, лестниц, территорий и транспортных путей.
Санитарно-гигиенические причины:
) несоответствие санитарным нормам
температуры, влажности и подвижности воздуха;
) неудовлетворительное состояние и
несоответствие нормам освещения и вентиляции рабочих мест;
) шум и вибрация.
) недостаточность и
неудовлетворительное состояние санитарно-бытовых помещений и устройств;
Организационные причины:
) обработка недоброкачественного
материала;
) не использование имеющихся
индивидуальных средств защиты;
) недостатки в организации и
содержании рабочих мест и неправильная расстановка рабочих;
) несогласованность в действиях и
применение рабочими неправильных (опасных) приемов работы;
) отсутствие инструктажа и обучения
работающих по технике безопасности на рабочих местах или недоброкачественное
инструктирование;
) отсутствие, неисправность и
несоответствие условиям работы спецодежды, спецобуви и индивидуальных средств
защиты.
Личные причины:
) отклонение в состоянии здоровья;
) грубое нарушение производственной
дисциплины и инструкций по технике безопасности пострадавшим;
) нарушение правил внутреннего
трудового распорядка и правил техники безопасности другими рабочими.
. Выполнение задания:
В = 1200 чел.
А = 1…5
С = 5…25
Таблица 1 - Показатели травматизма.
|
№
|
Месяц
года
|
А
|
С
|
Кч
= 10³·А/В
|
Кт
= С/Аt
|
Кн
= Кч·Кт
|
Кп
= 0,0004·Кн
|
|
1
|
январь
|
1
|
5
|
1,11
|
5
|
5,55
|
0,0022
|
|
2
|
февраль
|
3
|
18
|
3,33
|
6
|
19,98
|
0,0079
|
|
3
|
март
|
2
|
10
|
2,22
|
5
|
11,10
|
0,0044
|
|
4
|
апрель
|
4
|
20
|
4,44
|
5
|
22,20
|
0,0088
|
|
5
|
май
|
5
|
25
|
5,55
|
5
|
27,75
|
0,0111
|
|
6
|
июнь
|
3
|
18
|
3,33
|
6
|
19,98
|
0,0079
|
|
7
|
июль
|
2
|
20
|
2,22
|
10
|
22,20
|
0,0088
|
|
8
|
август
|
1
|
5
|
1,11
|
5
|
5,55
|
0,0022
|
|
9
|
сентябрь
|
4
|
24
|
4,44
|
6
|
26,64
|
0,0106
|
|
10
|
октябрь
|
1
|
6
|
1,11
|
6
|
6,66
|
0,0026
|
|
11
|
ноябрь
|
1
|
8
|
1,11
|
8
|
8,88
|
0,0035
|
|
12
|
декабрь
|
2
|
10
|
2,22
|
5
|
11,10
|
0,0044
|
Вывод: по численным данным наибольшим
коэффициент травматизма был в мае и сентябре, а наименьшим - в январе и
августе, в течение месяца следует устранить технические причины, а также
устранить санитарно-гигиенические причины, следует провести инструктаж по
технике безопасности и проверить его усвоение.
ЗАДАЧА № 2
Расчет естественного освещения производственных
помещений
Цель работы: произвести расчет бокового
естественного освещения для производственного помещения, данные для расчета
следует принимать по таблице 1, в соответствии с номером варианта.
Исходные данные
Разряд зрительной работы: VII
Пояс светового климата: I
Размер помещения: 12´12
Высота от уровня условной рабочей поверхности до
верха окна h =3.0.
Средневзвешенный коэффициент отражения rср
= 0,5
Расчет выполняется в следующей
последовательности:
. Руководствуясь табл. 2 приложения, определить
нормированное значение коэффициента естественной освещенности еIII для III
пояса светового климата.
Т.к. разряд зрительных работ - II, то еIII =
1,5%
. Пересчитать нормированное значение
коэффициента естественной освещенности ен для заданного пояса светового климата
по формуле:
ен = еIII ∙ m ∙ c, (%)
где: - коэффициент светового климата -
показатель ресурсов природно-световой энергии местности, в зависимости от
района расположения здания на территории России (табл. 3 приложения) m = 0,9;
с - коэффициент солнечности климата -
характеристика, учитывающая дополнительный световой поток, проникающий через
светопроемы в помещение. Принять для I , II, III поясов с = 1, для IV пояса с =
0,9. Так как пояс светового климата II , то с = 0,9.
ен = 1,5 ∙ 0,9 ∙ 0,9 = 1,215%
. Определить величины отношений глубины
помещения В к высоте от уровня рабочей поверхности до верха окна h1, и длины
помещения D к его глубине В. По табл. 4 приложения определить значение световой
характеристики световых проемов η0.
;
; η0 = 21.
. Определить по табл. 5 приложение
значение коэффициента r, учитывающего повышения к.е.о. благодаря свету,
отраженному от поверхностей помещения. Расчетную точку расположить на
расстоянии 1 м от стены, противоположной остекляемой.
r = 1,85
5. Определить площадь световых
проемов, необходимую для обеспечения нормируемого значения к.е.о. в расчетной
точке, по формуле:
где:- площадь пола, (м²); Sn = 12 х 12 =
144 м²;
Kзд - коэффициент, учитывающий
затенение окон противостоящими зданиями, принимаем Kзд = 1;
τ0 - общий коэффициент
светопропускания световых проемов, принять τ0 = 0,38;- коэффициент,
учитывающий отражение света от поверхности стен помещения;
η0 - световая характеристика
окна.
м²

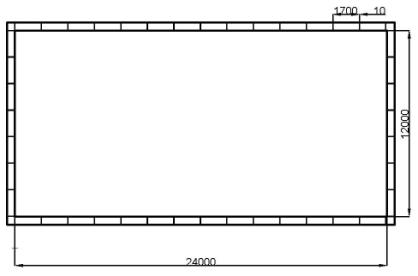

. По рассчитанной площади световых
проемов определить их размер и число при высоте оконных проемов 2,5 м и их
ширине 1,7 м :
ок = 2,5 · 1,7 = 4,25 м²
nок = S0 / Sок = 52,264/4,25 ≈
12 шт.
Вывод: количество окон в помещении
соответствует нормам.
ЗАДАЧА № 3
Расчет искусственного освещения
Цель работы: произвести расчет внутреннего
искусственного освещения производственного помещения по методу коэффициента
использования светового потока, для чего определить количество ламп заданного
типа, необходимое для обеспечения нормативной величины освещенности при общей
системе освещения.
Исходные данные:
Разряд зрительной работы - IV
Подразряд зрительной работы - б
Размер помещения ( BхD), м²
-
12 х 12
Источник света - ЛД
Мощность ламп, Вт - 80
Тип светильника - ОДР
Коэффициент отражения стен и потолка - 50, 30 %
Расчет выполняется в следующей
последовательности:
. Установить нормативную освещённость:
Характер зрительной работы - средней точности;
Наименьший размер объекта различия - 0,5-2,0 мм;
Разряд зрительной работы - IV;
Освещённость при общей системе освещения E = 200
лк.
. Определяем индекс помещения i по формуле:
где:- площадь помещения, 144 м²;-
расчетная высота подвеса светильников, принять Hp = 2,5 м;- длина помещения, 12
м;- ширина помещения, 12 м.
3. По табл. 3 приложения, определяем
коэффициент использования светового потока η:
η = 0,55 %
. Для ламп ЛД с мощностью 80 Вт
определяем световой поток Ф:
Ф =4070 лм
. Расчет количества ламп:
где:
Е - нормативное значение
освещенности, лк;- площадь помещения, м²;
к - коэффициент запаса, учитывающий
загрязнение светильников и наличие в воздухе пыли, дыма, копоти (принять к =
1,8);- поправочный коэффициент, учитывающий неравномерность освещения (принять
z = 1,1);
Ф - световой поток лампы, лм;
η - коэффициент использования
светового потока.
шт.

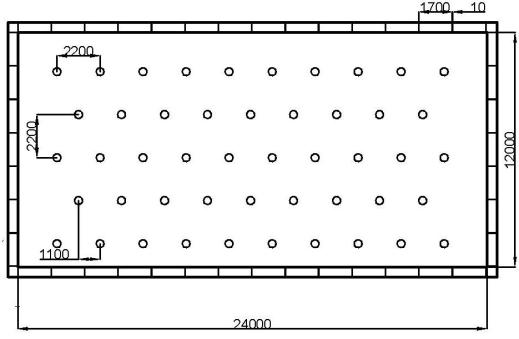

. Схема расположения светильников
Прямая задача
1. Принимаем газоразрядные лампы.
. Выбрали комбинированную систему
освещения.
. Тип светильника - ПВЛ.
. Определили Ен = 300 лк.
. Определим отношение расстояния
между светильниками к высоте подвеса. Для ламп накаливания γ = 1,6.
6. Расстояние между рядами
светильников:
м
7. Расстояние от стен до крайних
рядов светильников при отсутствии рабочих мест у стены: z1 = 0,5 · Zсв
z1 = 0,5 · 2,72 = 1,36 м
8. Расстояние между рядами
светильников по ширине помещения:
z 2 = b - 2 · z12 = 18 - 2 · 1,36 =
15,28 м
9. Число рядов светильников по
ширине помещения:
nшсв = z 2/zсв + 1шсв = 15,28/2,72 +
1 = 6,62 ≈ 7 рядов
10. Расстояние между светильниками
по длине помещения:
z 3 = d - 2 · z13 = 18 - 2 · 1,36 =
15,28 м
11. Определяем количество рядов
светильников по длине помещения:
nдсв = z3/zсв + 1 дсв = 15,28/2,72 +
1 = 6,62 ≈ 7 рядов
12. Общее количество светильников в
помещении:
nсв = nшсв · nдсвсв = 7 · 7 = 49
13. Определяем показатель помещения
по формуле:
14. Коэффициент использования
светового потока:
η = 0,59 %
15. Коэффициент запаса по запыленности
и задымленности:
к = (1,2¸1,5) = 1,3
16. Площадь пола помещения:
Sпл = ln · b = D · B = 324 м²
17. Световой поток ламп накаливания:
18. Исходя из значения Fл выбираем
тип ламп - Г с мощностью - 300 Вт.
. Определяем Eд на рабочей
поверхности:
>Eн
20. Мощность электроустановки:
Wэу = Рл · nсв
гдел - мощность одной лампы.
Wэу = 300 · 49 = 14700 Вт
21. Общая сила тока, обеспечивающая
надежность осветительной установки:
А
Вывод: количество светильников в
аудитории соответствует нормам.
ЗАДАЧА № 4
Расчет экранизирующего устройства
Цель работы :на расстоянии 2 м от точечного
источника шума заданы уровни звукового давления звука (источник шума -
промышленный объект) (табл. 1). Определить шум на расстоянии r от источника до
рассматриваемого объекта и соответствие шума нормативным требованиям. Подобрать
конструкцию шумозащитного экрана из зеленых насаждений. Расчет произвести для
каждой из 8 октавных полос.
Таблица 1.
|
Уровни
звукового давления Lo, дБ в октавных полосах частот f, Гц
|
Уровень
звука, дБА
|
Расстояние
от источника шума до объекта r,м
|
Рассматриваемый
объект
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
|
|
|
75
|
83
|
88
|
98
|
95
|
79
|
69
|
52
|
96
|
100
|
санаторий
|
1. Рассчитать уровни звука и звукового
давления L на расстоянии r от промышленного объекта (точечного источника шума)
по формуле:
, дБ (1)
где:- уровень звука и звукового
давления на расстоянии 2 м от промышленного объекта, дБ; r - расстояние от
источника шума до рассматриваемого объекта, м; r0=2м.
L1=75-33,98=41,02 дБ=83-33,98=49,02
дБ=88-33,98=54,02 дБ=98-33,98=64,02 дБ=95-33,98=61,02 дБ=79-33,98=45,02
дБ=69-33,98=35,02 дБ=52-33,98=18,02 дБ
Для данного рассматриваемого объекта
определить нормативные значения шума в соответствии с табл. 2 приложение.
Определить превышения уровней шума
над нормативными требованиями ΔL по формуле:
ΔL=L-LN, дБ (2)
где: L - уровень шума на территории
рассматриваемого объекта; LN -нормативные значения шума для рассматриваемого
объекта, дБ,
ΔL1=41.02-59=-17,98 дБ
ΔL2=49.02-48=1,02 дБ
ΔL3=54,02-40=14,02 дБ
ΔL4=64.02-34=30,02 дБ
ΔL5=61.02-20=41,02 дБ
ΔL6=45.02-27=18,02 дБ
ΔL7=36.02-25=11,02 дБ
ΔL8=18.02-23=-4,98 дБ
Подобрать ширину конструкции
шумозащитного экрана из зеленых насаждений на основании данных (табл.2)
приложения. Определить его эффективность ΔLЭ из выражения
Таблица 2. Аккустическая эффективность
лесозащитных полос дБ/м
|
Октавные
полосы частот f, Гц
|
Вид
зеленых насаждений
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
|
0,05
|
0,07
|
0,1
|
0,1
|
0,15
|
0,16
|
0,17
|
0,19
|
Сосна
|
Постараться подобрать ширину полосы такой, чтобы
по возможности обеспечить выполнение нормативных требований на территории
рассматриваемого объекта.
ΔLЭ =М*h, (3)
где: М - акустическая эффективность лесозащитной
полосы, на метр ширины, дБ/м; h - ширина лесозащитной полосы, 200м.
ΔLЭ1 =0,05•200=10 дБ
ΔLЭ2 =0,07•200=14 дБ
ΔLЭ3 =0,1•200=20 дБ
ΔLЭ4 =0,1•200=20 дБ
ΔLЭ5 =0,15•200=30 дБ
ΔLЭ6 =0,16•200=32 дБ
ΔLЭ7 =0,17•200=34 дБ
ΔLЭ =0,19•200=38 дБ
5. Рассчитать уровень шума на территории
рассматриваемого объекта при наличии экранирования зелеными насаждениями по
формуле:
LЭ =L- ΔLЭ
,дБ (4)
где: L - уровень шума на территории
рассматриваемого объекта, дБ; ΔLЭ
- акустическая эффективность экранирования шума зелеными насаждениями, дБ.Э1
=41,02-10=31,02, дБЭ2 =49,02-14=35,02, дБЭ3 =54,02-20=34,02, дБЭ4
=64,02-20=44,02, дБЭ5 =61,02-30=31,02, дБЭ6 =45,02-32=13,02, дБЭ7
=35,02-34=1,02, дБЭ8 =18,02-38=-19,98, дБ

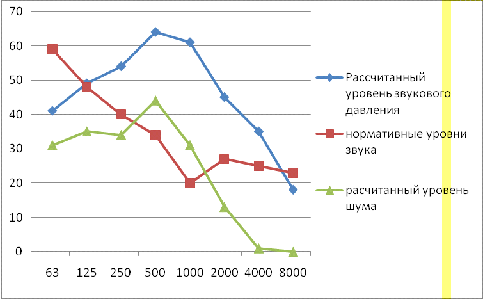

6. Результаты расчетов
|
Уровни
звукового давления ,дБ
|
Октавный полосы частот , Гц
ЗАДАЧА № 5
Подбор средств индивидуальной защиты от шума
Цель работы: на лесосеке одновременно работают
два вальщика с бензопилами. Спектры шума излучаемого пилой, с которой работает
первый вальщик L1, для различных вариантов приведены выше в строчках 1-5 табл.
1, а спектр шума соседней бензопилы L2 приведен в строчках 6-10. Определить
суммарное воздействие шума на вальщика и подобрать средство индивидуальной
защиты, обеспечивающее нормативное требование по шуму.
|
Уровни
звукового давления Lo, дБ в октавных полосах частот f, Гц
|
Величтны
|
Уровень
звука, дБА
|
Ссылки
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
|
|
|
89
|
102
|
101
|
100
|
101
|
102
|
95
|
87
|
L1
|
103
|
Из
таб .1задание
|
|
88
|
100
|
96
|
97
|
99
|
90
|
90
|
82
|
L2
|
102
|
Из
таб .1задание
|
|
99
|
92
|
86
|
83
|
80
|
78
|
76
|
74
|
LN,
дБ
|
|
Табл
1 прилож 5
|
|
91,5
|
104
|
102,2
|
101,8
|
103
|
102,3
|
96,2
|
88,2
|
LΣ=Lδ+ΔL,
дБ
|
|
Ф-ла
(1)
|
|
-7,5
|
12
|
16,2
|
18,8
|
23
|
24,3
|
20,2
|
14,2
|
ΔLN=LΣ-LN,
дБ
|
|
Ф-ла
(2)
|
|
5
|
10
|
20
|
34
|
32
|
42
|
50
|
45
|
ΔLс.н.з ,дБ
|
|
Табл
3
|
|
86,5
|
94
|
82,2
|
77,8
|
71
|
60,3
|
46,2
|
43,2
|
Lс.н.з=
LΣ
- -ΔLс.н.з.,
дБ
|
|
Ф-ла
(3)
|
Определить спектральную характеристику шума,
воздействующего на вальщика путем суммирования уровней звука и звукового
давления для каждой октавной Полосы частот по правилу сложения величин,
выражаемый в децибелах (дБ).
Суммарный уровень звукового давления при
совместном действии двух разных по интенсивности источников определяется по
формуле:
LΣ=Lδ+ΔL, дБ (1)
где: Lδ
- больший из двух суммарных уровней, дБ;
ΔL - добавка
определяемая по табл. 2
Таблица 2 - Сложение двух уровней звукового
давления или звука.
|
Разность
двух складываемых уровней, дБ
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
15
|
20
|
|
Добавка
к более высокому уровню, дБ
|
3
|
2.5
|
2
|
1,8
|
1,5
|
1,2
|
1,0
|
0,8
|
0,6
|
0,5
|
0,4
|
0,2
|
0
|
Σ1=89+2,5=91,5 ,дБ
Σ2=102+2=104,
дБ
Σ3=101+1,2=102,2
,дБ
Σ4=100+1,8=101,8
,дБ
Σ5=101+2=103
,дБ
Σ6=102+0,3=102,3
,дБ
Σ7=95+1,2=96,2
,дБ
Σ8=87+1,2=88,2
,дБ
По справочным данным найти нормативные значения
уровней звука и звукового давления для рабочих мест определить превышение шума
над нормативными значениями по формуле
ΔLN = LΣ - LN, дБ (2)
где, LΣ
- уровни звука и звукового давления на рабочем месте вальщика, дБ- нормативное
значение уровней звука и звукового давления, дБ; (табл.3 приложения).
ΔLN1 = 91,5 - 99=-7,5
дБ
ΔLN2 = 104 - 92=12
дБ
ΔLN3 = 102,2 - 86=16,2
дБ
ΔLN4 = 101,8 - 83=18,8
дБ
ΔLN5 = 103 - 80=23
дБ
ΔLN6 = 102,3 - 78=24,3
дБ
ΔLN7 = 96,2 - 76=20,2
дБ
ΔLN8 = 88,2 - 74=14,2 дБ
3. Подобрать средство индивидуальной защиты от
шума, в зависимости от величины требуемого снижения уровней шума, таким
образом, чтобы для каждой октавной полосы акустическая эффективность средства ΔLс.н.з.
была больше величины ΔLN . Если
ни одно из средств не позволяет выполнить это требование, выбирают средство
имеющее наибольшую акустическую эффективность. Акустическая эффективность
средств индивидуальной защиты приведена в табл. 4 приложения.
. Определить спектральную характеристику шума,
действующего на вальщика при наличии выбранного средства защиты, по формуле:
Lс.н.з= LΣ - ΔLс.н.з.,
(дБ) ( 3)
где, Lс.н.з - уровни звука и звукового давления
шума, действующего на вальщика при наличии средств индивидуальной защиты, дБ;
LΣ - то же, при
отсутствии средств индивидуальной защиты, дБ,
ΔLс.н.з. -
акустическая эффективность средства индивидуальной защиты от шума, дБ.
с.н.з= 91,5-5=86,5 , дБ с.н.з= 104-10=92 , дБ
с.н.з= 102,2-20=82,2 , дБ с.н.з= 101,8-24=77,8 , дБ с.н.з= 103-32=71 , дБ
с.н.з= 102,3-42=60,3 , дБ с.н.з= 96,2-50=46,2 , дБ с.н.з= 88,2-45=43,2 , дБ
Выбран тип противошумов :наушники ВЦНИИ-2М

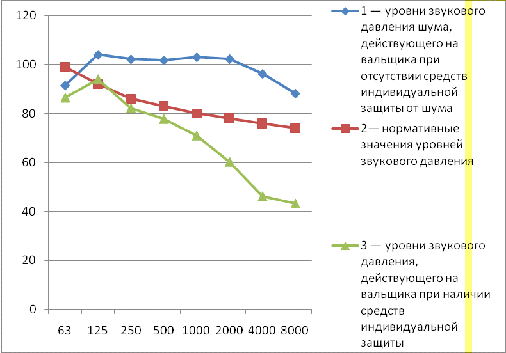

. Результаты расчетов представить графически,
отложив по оси абсцисс октавные полосы частот в Гц, а по оси ординат - уровни
звукового давления в дБ . На графике изобразить три кривые: 1 - уровни
звукового давления шума, действующего на вальщика при отсутствии средств
индивидуальной защиты от шума; 2 - нормативные значения уровней звукового
давления; 3 - уровни звукового давления, действующего на вальщика при наличии
средств индивидуальной защиты.
|
Уровни
звукового давления ,дБ
|
Октавные полосы частот , Гц
Вывод: Определили суммарное воздействие шума на
вальщика и сравнили его с нормативными значениями уровней звука и звукового
давления для рабочих мест. Определили превышение шума над нормативными
значениями. В зависимости от величины требуемого снижения уровней шума
подобрали средство индивидуальной защиты, обеспечивающее нормативное требование
по шуму.
ЗАДАЧА № 6
«Расчет параметров локальной вибрации»
Цель работы: Даны значения скорости вибрации в
октавных полосах частот, измеренный на рукоятке бензиномоторной пилы (табл. 1).
Определить уровни скорости вибрации в децибелах для каждой октавной полосы и
общий уровень вибрации. Сравнить полученные значения с нормативными. Вычислить
эффективность вибродемпфирующего покрытия.
|
Скорость
вибрации , мс-1  ; в
октавных полосах частот f, Гц ηΣ
|
|
|
16
|
32
|
63
|
125
|
250
|
500
|
1000
|
2000
|
|
|
12
|
18
|
45
|
50
|
80
|
41
|
14
|
1,5
|
Сосна
|
1. Зная значения скоростей вибрации у для
октавных полос, определить уровень скорости вибрации N0 по формуле: (дБ)
N0 = 201g(γ/γ0), дБ (1)
Где N0 - уровень скорости вибрации, дБ; γ
- скорость
вибрации,
; γ0
- нулевой
порог, γ0
= 5•
N0 1 =
*201g(12/5)
= 107,60422 дБ2 =*201g(18/5) =
111,12605 дБ3 =*201g(45/5) =
119,08485 дБ4 =*201g(50/5) = 120
дБ5 =*201g(80/5)
= 124,0824 дБ6 =*201g(41/5) =
118,27628 дБ7 =*201g(14/5) =
108,94316 дБ8 =*201g(1,5/5) =
89,542425 дБ
2. Определять общий уровень вибрации путем
последовательного сложения уровней вибрации в соответствии с правилом сложения
величин, выраженных в децибелах:
LΣ=Lδ+ΔL , дБ (2)
где Lδ
- больший из двух суммируемых уровней, дБ;
ΔL - добавка,
определяемая по таб.2
LΣ1=89+2,5=91,5 ,дБ
LΣ2=102+2,15=104,15, дБ
LΣ3=101+1,2=102,2 ,дБ
LΣ4=100+1,8=101,8 ,дБ
LΣ5=101+2,15=103,15 ,дБ
LΣ6=102+0,3=102,3 ,дБ
LΣ7=95+1,2=96,2 ,дБ
LΣ8=87+1,2=88,2 ,дБ
Таблица 2 - Сложение двух уровней звукового
давления или звука
|
Разность
двух складываемых уравнений, дБ
|
0
|
1
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
15
|
20
|
|
Добавка
к более высокому уровню, дБ
|
3
|
2,5
|
1.8
|
1,5
|
1,2
|
1,0
|
0,7
|
0,6
|
0,5
|
0,4
|
0,2
|
0
|
Определить степень превышения уровней вибрации
над нормативными значениями по табл. 3 приложения. Определить, в какой из
октавных полос находится основная резонансная частота бензиномоторной пилы (где
уровень скорости вибрации наибольший).
Таблица 3 - Допустимые уровни колебательной
скорости
|
Среднегеометрические
частоты октавных полос, Гц
|
16
|
32
|
63
|
125
|
250
|
500
|
1000
|
2000
|
|
Уровни
колебательной скорости
|
120
|
117
|
114
|
111
|
108
|
105
|
102
|
99
|
Вычислить, насколько децибел снизится уровень
колебательной скорости, на рукоятке бензиномоторной пилы при покрытии ее
вибродемпфирующим материалом, по формуле:
ΔN=201g•(ηΣ+η1/η1) ,дБ (3)
где ΔN
- эффективность вибродемпфирования, дБ;
η1- коэффициент
потерь вибрирующей поверхности до нанесения вибропоглощающего покрытия (для
стали η1=0,01);
ηΣ - тоже, при наличии
вибропоглощающего покрытия.
ΔN=201g•(0.06+0.01/0.01)= 16,901961

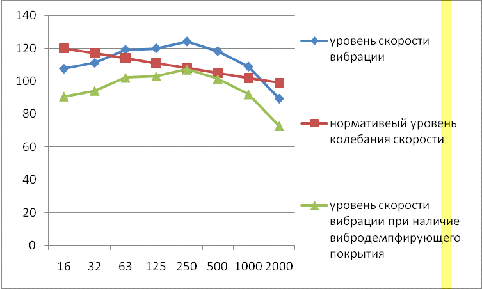

5. Найти уровень скорости вибрации рукоятки
бензиномоторной пилы на резонансной частоте при наличии вибродемпфирующего
покрытия N, по формуле:
N =N0 - ΔN, дБ (4)
где, No - уровень скорости вибрации на
резонансной частоте до нанесения вибропоглощающего покрытия, дБ;
ΔN - эффективность
вибропоглощающего покрытия, дБ.=107,60422 - 16,901961=90,702262=111,12605 -
16,901961=94,224093=119,08485 - 16,901961=102,18294=120 -
16,901961=103,0985=124,0824 - 16,901961=107,18046=118,27628 -
16,901961=101,37437=108,94316 - 16,901961=92,04128=89,542425 -
16,901961=72,64046
6. Результаты расчетов представить графически,
отложив по оси абсцисс среднегеометрические частоты октавных полос, а по оси
ординат - уровни колебательной скорости.
Меры защиты от воздействия на руки работающих
повышенных уровней вибрации.
Вибропреобразователь устанавливают
непосредственно на контролируемой машине или на переходных элементах (хомутах,
адаптерах, дисках и т.п.).
Крепление вибропреобразователей производится
резьбовой шпилькой или магнитом, на клею, пастах и другими способами,
обеспечивающими собственную частоту в соответствии с 6.5.
При различных нормах и коррекциях по частоте
общей вибрации в вертикальном и горизонтальном направлениях измерения должны
проводиться в вертикальном направлении, а в горизонтальном направлении
допускается ограничиться измерениями только в направлении максимальной
вибрации.
|
Уровень
колебательной скорости.
|
Среднегеометрические частоты октавных полос, Гц
Вывод: Определили уровни скорости вибрации в
децибелах для каждой октавной полосы и общий уровень вибрации. Проверили
полученные значения на соответствие нормативным требованиям. Вычислить
эффективность вибродемпфирующего покрытия, позволяющего снизить уровень
колебательной скорости до нормативных значений.
Список используемой литературы
1.Белов
П.Г. Безопасность жизнедеятельности. ч.2 - Москва 1995 г.
.Постановление
минтруда от 24 октября 2002 года за №73. Об утверждении форм документов,
необходимых для расследования и учета несчастных случаев на производстве, и
положения об особенностях расследования несчастных случаев на производстве в
отдельных отраслях и организациях. Москва, 2003, -40с.
.
СНиП 12 - 03 - 2001 часть I - “Безопасность труда в строительстве”. Общие
требования, введен в действие 2001г.
.
СНиП 12 - 04 - 2002 часть II - “Безопасность труда в строительстве,
строительного производства”. Общие требования, введен в действие 2002
.
СНиП23-05-95. Нормы проектирования. Естественное и искусственное освещение. М.:
Стройиздат, 1995.-48с.
.ГОСТ
12.1.012-90. ССБТ Вибрационная безопасность. Общие требования. - Взамен ГОСТ
12.1.012-90; введен 01.07.2008//Система стандартов безопасности труда. - М.:
Издательство стандартов,2008. - с. 164- 185.
.
ГОСТ 12.1.003 - 83. ССБТ Шум. Общие требования безопасности. - Взамен ГОСТ
12.1.003-76; введен 01.07.1984//Система стандартов безопасности труда. - М.:
Издательство стандартов,2002. - с. 42- 54
1.
