Строительство жилого дома

Введение

Целью данной курсовой работы является закрепление знаний, полученных при изучении дисциплины «Менеджмент проектов в энергетике», а также приобретение навыков практических расчетов сетевых моделей проектов, как вручную, так и с использованием соответствующих программных пакетов (WinQSB).

Название темы курсового проекта: «Строительство жилого дома».

Выполнение курсовой работы проводится в следующей последовательности. На первом этапе дается общая характеристика проекта и приводится таблица исходных данных по работам. Строится полная сетевая модель проекта в терминах «работы-связи» и «события-операции». Второй этап включает в себя упорядочение событий сети методом Де-Мукрона. На третьем этапе проводится расчет временных характеристик сетевой модели. Далее, следует четвертый этап, включающий в себя расчет сетевой модели с помощью программного пакета WinQSB с построением соответствующих таблиц, схем и графиков. Все расчеты выполнены с использованием методик изложенных в [1]. Курсовую работу завершает заключение с итогами выполненных работ.

1. Общая характеристика проекта

Цель проекта - разработка и построение сетевой модели отражающей строительство жилого дома. Будет рассмотрен полный процесс создания объекта с момента заключения договора на строительство и выпуска проектно-сметной документации, полного цикла производимых всех строительно-монтажных и пусконаладочных работ, до введения объекта в эксплуатацию.

Исходные данные по работам представлены в таблице 1.

Таблица 1

№	Обозначение работы	Содержание работы	Обозначения предшествующих работ	Длительность работ (дни)
1	A	Подготовка технического задания на проектирование и заключение договора на строительство жилого дома	-	20
2	B	Разработка и выпуск проектно-сметной документации проектным институтом	A	90
3	C	Просмотр проектно-сметной документации подрядными организациями выполняющими строительство и монтажные работы	B	14
4	D	Заказ технологического и электротехнического оборудования, приобретение материалов	B	25
5	E	Привязка на местности и получение документов разрешающих строительство	C	14
6	F	Разработка котлована под строительство дома и внешние коммуникации	E	70
7	G	Бурение артезианских скважин резервного водоснабжения	F	25
8	H	Устройство дренажа	F	20
9	I	Начало работ по бетонированию фундаментной плиты дома	H, G	25
10	J	Строительство жилого дома из сборного и монолитного железобетона	I	70
11	K	Устройство кровли дома	J	14
12	L	Монтаж внешних сетей отопления	J	20
13	M	Монтаж внешних сетей водоснабжения и канализации	J	21
14	N	Подвод внешних сетей электроснабжения и телефонной связи	J	30
15	O	Предмонтажная отделка помещений	K, L, M	21
16	P	Монтаж внутренних сетей отопления	O	30
17	Q	Монтаж внутренних сетей вентиляции	O	30
18	R	Монтаж внутренних сетей водоснабжения	O	20
19	S	Чистовая отделка помещений	N,P,R,Q,D	25
20	T	Монтаж внутренних сетей телефонной связи	S	20
21	U	Монтаж внутренних сетей автоматической пожарной сигнализации	S	20
22	V	Монтаж освещения и электрооборудования	S	30
23	W	Окончательная приемка строительно - монтажных работ	T,U,V	14
24	X	Проведение комплексных испытаний смонтированных систем	W	14
25	Y	Сдача жилого дома в эксплуатацию	X	7

1.1 Построение сетевой модели проекта в терминах «работы-связи» и «события-операции»

сетевая модель связь событие

Сетевая модель проекта, представленная в терминах «работы-связи» показана на рис. 1, а в терминах «события-операции» на рис. 2. Между обоими вариантами существует взаимно однозначное соответствие. Модель проверена на соответствие к требованиям к изображению подобных моделей, а именно:

модель представлена ориентированным связным графом без циклов;

имеется только одно начальное и одно завершающее событие.

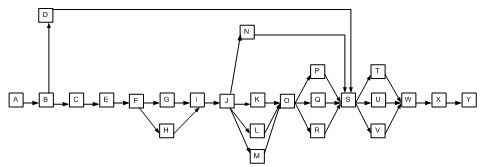

Рис. 1 - Сетевая модель проекта, представленная в терминах «работы-связи»

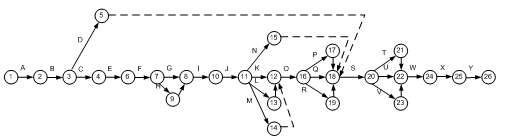

Рис. 2 - Сетевая модель проекта, представленная в терминах «события-операции»

2. Упорядочение и перенумерация работ сети

Упорядочение выполняем методом Де-Мукрона (табличный метод), подход исключение предков.

Таблица 2

	1	2	3	4	5	6	7	8	9	10	11	12	13		114	15	16	17		18		19		20		21		22	23	24	25	26
1		1
2			1		1
3				1	1
4						1
5																				1
6							1
7								1	1
8										1
9								1
10											1
11												1	1		1	1
12																	1
13												1
14												1
15																				1
16																		1		1		1
17																				1
18																								1
19																				1
20																										1		1	1
21																												1
22																														1
23																												1
24																															1
25																																1
26
1	0	1	1	1	1	1	1	2	1	1	1	3		1	1	1	1	1	5		1		1		1		3		1	1	1	1
2	-	0	1	1	1	1	1	2	1	1	1	3		1	1	1	1	1	5		1		1		1		3		1	1	1	1
3	-	-	0	1	1	1	1	2	1	1	1	3		1	1	1	1	1	5		1		1		1		3		1	1	1	1
4,5	-	-	-	0	0	1	1	2	1	1	1	3		1	1	1	1	1	5		1		1		1		3		1	1	1	1
6	-	-	-	-	0	1	2	1	1	1	3		1	1	1	1	1	4		1		1		1		3		1	1	1	1
7	-	-	-	-	-	-	0	2	1	1	1	3		1	1	1	1	1	4		1		1		1		3		1	1	1	1
9	-	-	-	-	-	-	-	1	0	1	1	3		1	1	1	1	1	4		1		1		1		3		1	1	1	1
8	-	-	-	-	-	-	-	0	-	1	1	3		1	1	1	1	1	4		1		1		1		3		1	1	1	1
10	-	-	-	-	-	-	-	-	-	0	1	3		1	1	1	1	1	4		1		1		1		3		1	1	1	1
11	-	-	-	-	-	-	-	-	-	-	0	3		1	1	1	1	1	4		1		1		1		3		1	1	1	1
13, 14, 15	-	-	-	-	-	-	-	-	-	-	-	2		0	0	0	1	1	4		1		1		1		3		1	1	1	1
12	-	-	-	-	-	-	-	-	-	-	-	0		-	-	-	1	1	3		1		1		1		3		1	1	1	1
16	-	-	-	-	-	-	-	-	-	-	-	-		-	-	-	0	1	3		1		1		1		3		1	1	1	1
17, 19	-	-	-	-	-	-	-	-	-	-	-	-		-	-	-	-	0	2		0		1		1		3		1	1	1	1
18	-	-	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	0		-		1		1		3		1	1	1	1
20	-	-	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-		-		0		1		3		1	1	1	1
21, 23	-	-	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-		-		-		0		2		0	1	1	1
22	-	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-		-		-		-		0		-	1	1	1
24	-	-	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-		-		-		-		-		-	0	1	1
25	-	-	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-		-		-		-		-		-	-	0	1
26	-	-	-	-	-	-	-	-	-	-	-	-		-	-	-	-	-	-		-		-		-		-		-	-	-	0

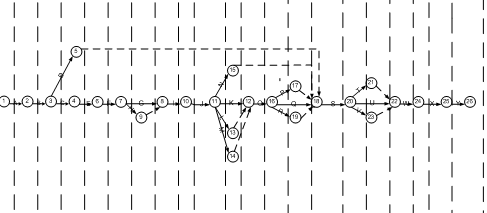

Рис. 3 - Сеть событий, упорядоченных методом Де-Мукрона

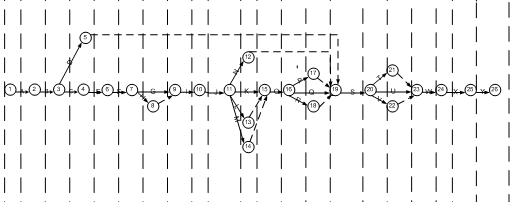

Рис. 4 - Сеть событий, упорядоченных методом Де-Мукрона, с перенумерацией событий

3. Расчет временных характеристик сетевой модели

.1 Определение критического пути

Определяем ранние и поздние сроки свершения событий методом Форда. Результаты представлены в таблице 3. Затем определяем критический путь.

Таблица 3

	События
	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
Ранние сроки свершения событий	0	20	110	124	135	138	208	228	233	258	328	358	348	349	349	370	400	390	400	425
									228						342				390
															348				400
																			349
																			135
	0	20	110	124	135	138	208	228	233	258	328	358	348	349	349	370	400	390	400	425
	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
μ	490	470	380	366	90	352	282	257	257	232	162	90	141	141	141	120	90	90	90	65
			115				277				120					120				55
											161					110				55
											155
	490	470	380	366	90	352	282	257	257	232	162	90	141	141	141	120	90	90	90	65
Поздние сроки свершения событий	0	20	110	124	400	138	208	233	233	258	328	400	349	349	349	370	400	400	400	425
Резерв	0	0	0	0	5	0	0	5	0	0	0	42	1	0	0	0	0	10	0	0

Определяем критический путь.

Критических путей два:

критический путь состоит из работ: A-B-C-E-F-G-I-J-M-O-S-V-W-X-Y (1-2;2-3;3-4;4-6;6-7;7-9;9-10;10-11;11-14;14-15;15-16;16-17;17-19;19-20;20-22;22-23;23-24; 24-25;25-26)

критический путь состоит из работ: A-B-C-E-F-G-I-J-M-O-S-V-W-X-Y (1-2;2-3;3-4;4-6;6-7;7-9;9-10;10-11;11-14;14-15;15-16;16-19;19-20;20-22;22-23;23-24; 24-25;25-26)

Проверка:-tp1=20 -0=20=T1_2 - критический-tp2=110 -20=90=T2_3- критический-tp3=124-110=14=T3_4 - критический-tp4=138-124=14=T4_6- критический

tp19 -tp5=400-135=265>T5_19-tp12=400-358=42>T12_19

tp16-tp15=370-349=21= T15_16 - критический

И так далее, получаем критический путь, состоящий из работ: A-B-C-E-F-G-I-J-M-O-P-S-V-W-X-Y, аналогично путь A-B-C-E-F-G-I-J-M-O-Q-S-V-W-X-Y.

3.2 Расчет резервов работ

Проводим расчет следующих временных характеристик проекта:

раннее начало работы - tрн ij = tpi,

раннее окончание работы - tpo ij = tpi + tij,

позднее окончание работы - tпо ij = tпj,

позднее начало работы - tпн ij = tпj - tij,

свободный резерв работы - Rсв ij = max{tpi - tпi - tij},

частный резерв первого рода - Rч1ij = tпj - tпi - tij,

частный резерв второго рода - Rч2 ij = tpj - tpj - tij.

Результаты расчета временных характеристик сведены в таблицу 4.

Таблица 4

№ раб.	t раб.	t р.н.	t р.о.	t п.н.	t п.о.	R п.	R св.	R ч1	R ч2
A	20	0	20	0	20	0	0	0	0
B	90	20	110	20	110	0	0	0	0
C	14	110	124	110	124	0	0	0	0
D	25	110	135	375	400	265	0	265	0
E	14	124	138	124	138	0	0	0	0
F	70	138	208	138	208	0	0	0	0
G	25	208	233	208	233	0	0	0	0
H	20	208	228	213	233	5	0	5	0
I	25	233	258	233	258	0	0	0	0
J	70	258	328	258	328	0	0	0	0
K	14	328	342	335	349	7	7	7	7
L	20	328	348	329	349	1	0	1	0
M	21	328	349	328	349	0	0	0	0
N	30	328	358	370	400	42	0	42	0
O	21	349	370	349	370	0	0	0	0
R	20	370	390	380	400	10	0	10	0
S	25	400	425	400	425	0	0	0	0
T	20	425	445	435	455	10	0	10	0
U	20	425	445	435	455	10	10	10	10
V	30	425	455	425	455	0	0	0	0
W	14	455	469	455	469	0	0	0	0
X	14	469	483	469	483	0	0	0	0
Y	7	483	490	483	490	0	0	0	0

4. Стохастический расчёт временных характеристик

Метод PERT-time.

Для проведения стохастического расчёта введём значения оптимистической оценки длительности , пессимистической оценки и медиану , с помощью которых рассчитываются математическое ожидание длительности работы , дисперсия длительности .

Результаты расчетов сведены в таблицу 5.

Таблица 5

№ п/п	Работа	Предки	Оценка длительности

1	A		17	20	22	19,83333	0,694444
2	B	A	85	90	93	89,66667	1,777778
3	C	B	12	14	18	14,33333	1
4	D	B	22	25	28	25	1
5	E	C	12	14	18	14,33333	1
6	F	E	65	70	73	69,66667	1,777778
7	G	F	21	25	28	24,83333	1,361111
8	H	F	17	20	22	19,83333	0,694444
9	I	H,G	21	25	28	24,83333	1,361111
10	J	I	65	70	73	69,66667	1,777778
11	K	J	12	14	18	14,33333	1
12	L	J	17	20	19,83333	0,694444
13	M	J	18	21	25	21,16667	1,361111
14	N	J	27	30	33	30	1
15	O	K,L,M	18	21	28	21,66667	2,777778
16	P	O	27	30	33	30	1
17	Q	O	27	30	32	29,83333	0,694444
18	R	O	17	20	23	20	1
19	S	N,P,Q,R,D	21	25	28	24,83333	1,361111
20	T	S	17	20	22	19,83333	0,694444
21	U	S	17	20	22	19,83333	0,694444
22	V	S	27	30	32	29,83333	0,694444
23	W	T,U,V	10	14	18	14	1,777778
24	X	W	10	14	20	14,33333	2,777778
25	Y	X	4	7	10	7	1

Дисперсии работ критического пути выделены жирным шрифтом, их сумма -

Мат. ожидания длительности работ критического пути выделены жирным шрифтом, их сумма-

Далее методом Форда рассчитываем ранние сроки событий:

Таблица 6

	События
Ранние сроки	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
	0	19,83	109,5	123,83	134,5	138,17	207,83	227,67	227,67 232,66	257,50	327,16	357,16	346,99	348,33	341,49 348,33 346,99	370
	0	19,83	109,5	123,83	134,5	138,17	207,83	227,67	232,66	257,50	327,16	357,16	346,99	348,33	348,33	370

Решим задачу нахождения ожидаемых с вероятностями: 36, 50, 73, 98% сроков выполнения проекта:

, ,

Используя таблицу (см.учебное пособие стр.90) отыщем квантили по значениям вероятности и на их основе рассчитаем ожидаемые сроки завершения проекта:

а)

(488 дней)

в)

(490 дней)

С вероятностью 50% проект завершится к длине критического пути.

с)

(493 дня)

д)

(502 дня)

5. Решение задачи с помощью пакета WinQSB

На данном этапе решаем задачу, используя программный пакет WinQSB. Ниже приведены все стадии решения.

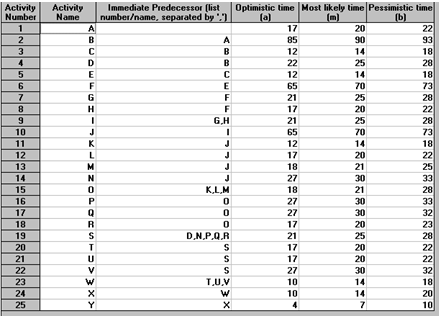

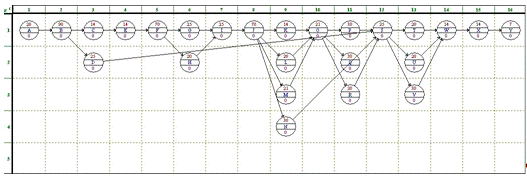

Собираем задачу и задаем исходные данные (для этого используем сетевую модель проекта, составленную в представлениях «работы-связи».

Рис. 5

Полученное решение в табличном виде:

Рис. 6

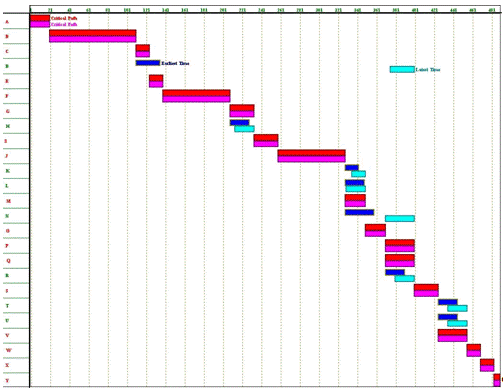

График Гантта:

Рис. 7

Табличное представление критического пути:

Рис. 8

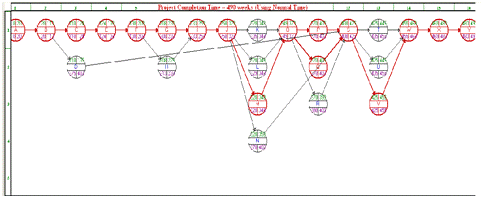

Схематическое представление критического пути.

Рис. 9

Рис. 10

Рис. 11

Рис. 12

Ранее рассчитана:

(стр.14)

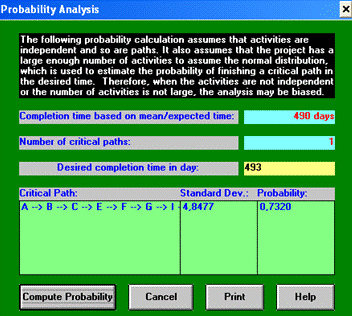

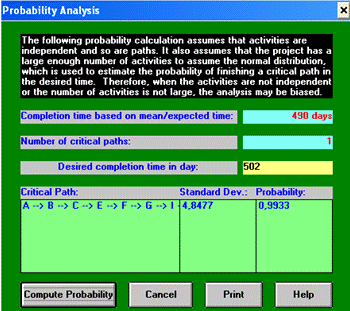

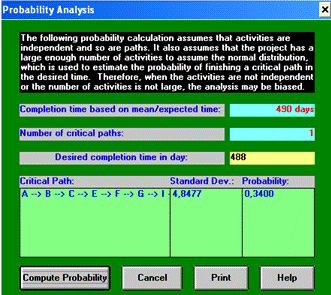

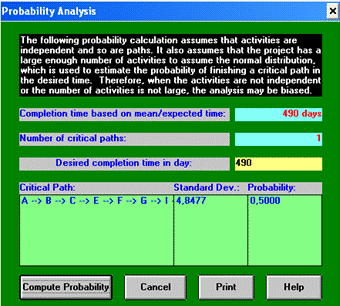

Проверка рассчитанных ранее сроков выполнения проекта.

Рис. 13

Рис. 14

Рис. 15

Рис. 16

Заключение

В курсовой работе представлены разработка сетевой модели комплекса работ и расчет ее временных характеристик. Расчет был выполнен вручную, а затем на компьютере с помощью программного пакета WinQSB. Расчеты, выполненные вручную совпали с расчетами, выполненными на компьютере, что говорит о верности решения.

Литература

1. Макаров В.М. Управление проектами в энергетике: Учебное пособие. СПб.: Изд-во СПбГПУ , 2009 (Экономика и менеджмент в энергетике).
