Строительство одноквартирного жилого дома в г. Мстиславль с разработкой конструкции перекрытий

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

1. ХАРАКТЕРИСТИКА РАЙОНА И ОБЪЕКТА СТРОИТЕЛЬСТВА

1.1 Место расположения объекта

1.2 Природно-климатические условия строительства

1.3 Геологические и гидрологические условия строительства

1.4 Обоснование необходимости строительства объекта

2. ГЕНЕРАЛЬНЫЙ ПЛАН

2.1 Разбивочный план

2.2 План организации рельефа

2.3 План благоустройства территории

2.4 Технико-экономические показатели генерального плана

3. АРХИТЕКТУРА

3.1 Объемно-планировочные решения

3.2 Архитектурно-конструктивные элементы

3.3 Цветовое решение и отделка фасадов

3.4 Отделка интерьеров

4. КОНСТРУКЦИИ

4.1 Фундаменты

4.2 Стены

4.2.1Определение нормативной и расчетной нагрузки

4.2.2 Расчетные данные для подбора сечения

4.2.3 Расчет прочности панели по сечению

4.2.4 Расчёт прочности наклоного сечения

4.3 Перекрытие

4.4 Крыша и кровля

4.5 Окна и двери

4.6 Полы

4.7 Перегородки

4.8 Крыльца

5. ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ

5.1 Водоснабжение и канализация

5.1.1 Внутренние сети водоснабжения и канализации

5.1.2 Наружные сети водоснабжения и канализации

5.2 Отопление и вентиляция

5.3 Электроснабжение, связь и сигнализация

6. РЕКОМЕНДАЦИИ ПО ТЕХНОЛОГИИ И ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА

6.1 Указания к производству работ по устройству элементов фундаментов

6.2 Указания к производству работ по устройству крыши и кровли

6.3 Указания к производству работ по устройству элементов дверных заполнений

7. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ И ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ

8. РЕСУРСО- И ЭНЕРГОСБЕРЕЖЕНИЕ

8.1 Общие положение

8.2 Мероприятия по энергосбережению

8.3 Содержания раздела энергоэфективность

8.4 Энергосбережение в системе отопления

8.5 Энергосбережение в системе отопления

8.6 Энергосбережение в системе отопления

9. ОХРАНА ТРУДА

9.1 Основные проблемы и задачи охраны труда в современных условиях

9.2 Анализ опасных и вредных производственных факторов при выполнении земляных работ

9.3 Разработка мероприятий по созданию здоровых и безопасных условий труда при выполнении земляных работ

10. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРИНЯТЫХ В ПРОЕКТЕ РЕШЕНИЙ

10.1 Определение стоимости строительства жилого дома

10.2 Технико-экономические показатели

ЗАКЛЮЧЕНИЕ

ЛИТЕРАТУРА

ПРИЛОЖЕНИЯ

ВВЕДЕНИЕ

Строительство является одной из наиболее важных отраслей экономики Республики Беларусь. Её состояние во многом определяет уровень развития общества и его производственных сил. Строительная отрасль призвана осуществлять обновление на современной технической основе производственных фондов, развитие, совершенствование социальной сферы, реконструкцию, модернизацию, техническое перевооружение производства материальных благ.

Всё это обуславливает важность данной отрасли и необходимость поддержания государством на должном уровне. Хорошее состояние строительной отрасли в стране будет благоприятно отражаться на экономике и развитии страны в целом, обеспечивая приток финансовых средств.

В настоящее время одной из важнейших задач является коренная реорганизация капитального строительства и повышение его эффективности. Реализация этой задачи должна осуществляться путем последовательного превращения строительства в единый процесс возведения объектов, улучшения и расширения номенклатуры применяемых материалов и конструкций, обеспечение строительства высокопроизводительной техникой экономичных объемно-планировочных и организационно-технологических решений, совершенствование проектно-сметной документации.

Важную роль при этом играют инженерно-технические кадры, уровень подготовки которых оказывает существенное влияние на развитие научно-технического прогресса в строительстве.

Тема дипломного проекта «Одноквартирный жилой дом в г. Мстиславль с разработкой конструкции перекрытий» соответствует актуальным проблемам, стоящим в настоящее время перед строительством и народным хозяйством нашей страны.

В данном дипломном проекте мною предусмотрена разработка строительно-конструктивных решений основных элементов здания, объемно-планировочного решения здания, благоустройства территории, инженерное обеспечения здания, а так же произведены сметно-финансовые расчеты.

Технические решения, принятые в дипломном проекте, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Республики Беларусь, и обеспечивают безопасную для жизни людей эксплуатацию при соблюдении предусмотренных мероприятий.

1. Исходные данные

Для того чтобы учесть все условия объекта и инженерных конструкций, в настоящей главе отображаю характеристику объекта и объекта строительства.

.1 Место расположения объекта

Участок строительства проектируемого одноквартирного жилого дома расположен в г. Мстиславль. Мстиславль-это город находящиеся на востоке Могилёвской области Республики Беларусью. Административный центр Мстиславского района. Район граничит с Горецким, Дрибинским, Чаусским, Кричевским районами Могилевщины, Монастырщинским, Хиславичским и Шумячским районами Смоленской области Российской Федерации.

Город находится на р. Вихра, притоке р. Сож. Расположен недалеко от границы с Россией(13 км), в 95 км от Могилева. Рельеф пологоволнистый с большим количеством мелких холмов, с долинами рек, ручьев и густой сетью оврагов и балок [10]. Капитальная застройка ведется вдоль Могилёвского шоссе. Промышленные зоны расположены в южном и восточном частях города. Объект строительства находится в западной части города на пересечении ул. Кирова и ул. Красноармейская. По улице Кирова проходит автотрасса Р-73 Чаусы - Мстиславль - граница Российской Федерации. Земельный участок передан в пожизненное наследуемое владение для строительства объекта. Участок свободен от застройки и зеленых насаждений.



.2 Природно-климатические условия строительства


Природно-климатические условия объекта влияют на сроки проведения работ на объекте и определяются на основании средних многолетних данных метеостанции, расположенной в районе строительства. Мстиславский район относится ко второй строительно-климатической зоне [12].

Средняя годовая температура воздуха по району составляет 4,5° С. Самым теплым месяцем является июль - +18° С, самым холодным - январь -8,1° С.

Продолжительность теплого периода с положительной температурой воздуха до 240 дней. Продолжительность безморозного периода 145-150 дней.

Среднее годовое количество осадков района составляет 602 мм. Наименьшее количество осадков наблюдается в феврале, максимальное - в июле.

Средняя годовая скорость ветра составляет 3,6 м/с.

Средняя относительная влажность воздуха по району составляет 75 %.

Зимние месяцы ветер преимущественно юго-западного направления, а в летние - западного и северо-западного направления.

Среднегодовая высота снежного покрова за зиму - 18 см.

Проект разработан для следующих природно-климатических условий:

-        расчётная температура воздуха - 24°С наиболее холодная пятидневка;

-        нормативная снеговая нагрузка - 100 кг/м3;

-        нормативное ветровое давление - 23 кг/м3.



.3 Геологические и гидрологические условия строительства


Геологические и гидрологические условия объекта строительства определяют состав рабочих операций, технологию производства и планируемые ресурсы.

Инженерно-геологические условия площадки проектируемого строительства составлены УП «Геосервис».

По данным инженерно-геологических изысканий основанием фундаментов служат следующие грунты:

-        супесь твердый, просадочный;

-        песок средней крупности плотный;

-        суглинок твёрдый просадочный;

Грунтовые воды до глубины 9 м. не обнаружены.



.4 Обоснование необходимости строительства объекта


Целью разработки пред проектных материалов, составляющих обоснование строительства, является проведение комплексной технико-экономической оценки целесообразности осуществления инвестиций в объекты строительства. Строительство частного жилья помогает улучшить свои жилищные условия населению. Строительный проект «одноквартирный жилой дом в замен старого по ул. Кирова г. Мстиславль» выполнен для решения этой проблемы. Так же он соответствует потребности и возможности населения. Проект выполнен с учетом габаритов жилья, комфортности, планировки.

Объект расположен по адресу: Могилёвская обл., г. Мстиславль ул. Кирова.

В состав проекта входит общая структура и состав помещений объекта, также технологическая рациональность предлагаемых архитектурно-планировочных решений отдельных подразделений, служб, кабинетов и обеспечение функциональных связей между ними, проектирование инженерного оборудование, благоустройство прилегающей к дому территории.

В проекте разработаны сроки строительства и экономические решение по объекту строительства.

Сведения о принятых основных проектных решениях по объекту изложены в специализированных частях пояснительной записки.

Технические решения, принятые в рабочих чертежах, соответствуют требованиям экономических, санитарно-гигиенических, противопожарных и других действующих норм и правил и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Применяемые строительные материалы должны быть сертифицированы на содержание радионуклидов, соответствовать требованиям радиационной безопасности и иметь удостоверения о гигиенической регистрации, которые подтверждают их качество, гигиеническую безопасность.

дом строительство конструктивный здание

2. ГЕНЕРАЛЬНЫЙ ПЛАН



.1 Разбивочный план


Генеральный план запроектирован в соответствии с проектом застройки, и занимает территорию 0,15 га. Участок имеет правильную прямоугольную форму. На севере и востоке территория строительства примыкает к застроенной территории, на юге и западе - к свободной от застройки территории. Зонирование территории - существующее.

Проектом предусматривается строительство одноквартирного жилого дома, проектирование наружного освещения, благоустройство прилегающей к дому территории, подъездной дороги; сеть водоснабжения и канализации.

Генпланом предусматривается: устройство покрытия дорожек из тротуарной бетонной плитки, асфальтобетонного покрытия подъездной дороги, строительства бани, строительства хоз. постройки, строительство площадки сбора мусора, устройство отмостки шириной 1000 мм около стен дома и 1200 мм около крыльца и пандуса гаража.

Площадка строительства имеет спокойный рельеф, спланированный в результате строительства.

Вертикальная планировка участка решена с учётом природных условий, существующего рельефа, технологических и строительных требований.

Система водоотвода принята открытая. Сброс поверхностных вод осуществляется с зелёной зоны на проезды и площадки, а с проездов и площадок по рельефу в пониженные места.

Размеры элементов генплана приняты в полном соответствии с действующими нормами.

2.2 План организации рельефа

План организации рельефа является важнейшим разделом, составной и неотъемлемой частью генерального плана любого объекта или территории. С помощью плана организации рельефа решаются задачи по преобразованию существующего рельефа данной территории для приспособления его к застройке, благоустройству, озеленению и инженерно-транспортным нуждам. План организации рельефа обеспечивает проектное высотное решение проезда; размещение дома, хозпостроек, бани, беседки и подземных инженерных коммуникаций; возможность поверхностного стока ливневых вод.

Основными задачами при разработке плана организации рельефа и выполняемой по нему в процессе строительства вертикальной планировки территории объекта являлись:

−        организация стока поверхностных вод (дождевых, ливневых и талых) с территории благоустройства;

-        обеспечение допустимых уклонов проездов для безопасного и удобного движения транспорта и пешеходов;

-        х инженерных сетей;

−        придание рельефу наибольшей архитектурной выразительности;

−        создание в необходимых случаях искусственного рельефа [3].

Вертисоздание благоприятных условий для размещения зданий и прокладки подземныкальная планировка решена отводом поверхностных вод на существующий рельеф: с зелёной зоны на проезды и площадки, а с проездов и площадок по рельефу в пониженные места. Организация рельефа осуществляется методом проектных горизонталей.

Подъезд запроектирован из асфальтобетонного покрытия толщиной 100 мм. Дорожки к дому и хозпостройкам запроектированы из мелкоштучной бетонной плитки. Проектные уклоны спланированной территории приняты в пределах 0,025-0,055 исходя из условия организации стока и предотвращения размыва поверхности ливневыми водами.

Схему генплана земельного участка (см. лист ГП).

2.3 Технико-экономические показатели генерального плана


Технико-экономические показатели генерального плана приведены в таблице 1.

Таблица 2.1.- Основные технико-экономические показатели по генплану

Наименование показателя

Единица измерения

Количество

1

Площадь участка в границах работ

га

0,15

2

Площадь застройки

м2

184,8

3

Площадь отмосток

м2

78,8

4

Площадь асфальтобетонного покрытия

м2

157,52

3. АРХИТЕКТУРА



.1 Объемно-планировочные решения


Объемно-планировочное решение определяется как объективными факторами (природно-климатические условия, место расположение участка, материалы, конструкции), так и субъективными потребности и экономические возможности заказчика, способности опыт и эстетические предпочтение проектировщика).

Здание дома одноэтажное с мансардным этажом, прямоугольной формы и предназначено для строительства в г. Мстиславль Могилёвской области.

Одноквартирный дом с участком наиболее полно подходит как для ведения личного подсобного хозяйства, так и для занятий различными видами предпринимательства. В мансардном доме помещения верхнего этажа располагаются в пределах чердачного пространства. Для полноценного устройства в чердаке жилых помещений уклон скатной крыши устраивают не менее 45º. [20].

Объемно-планировочное решение здания запроектировано согласно СНБ 3.02.04-03 «Жилые здания».

Здание одноквартирного жилого дома - прямоугольной формы 13,4 м х 9,6 м с выступами по осям 3-1,А-В 7,85 м х 3,03 м.

Помещения первого уровня предназначены для встречи гостей и состоит из следующих помещений:

Тамбур - вход в дом осуществляется через тамбур с площадью 3,49 м2. Двери тамбура открываются наружу.

Коридор предназначен для сообщения между помещениями (тамбур и холл),расположен в одном уровне. Шириной 1,8 м и длинной 2,45 м.

Холл - проходное пространство из коридора на кухню, туалет, а так же на внутриквартирную лестницу. Площадь холла ровна10,34 м2.

Туалет - для поддержания гигиены тела в здании располагается раздельный санузел площадью 2,75 м2 . Санузел максимально блокирован с другими помещениями, имеющим сантехническое обеспечение.

Топочная - так как в доме автономное отопление то запроектирована комната, где располагается котел для отопления. Имеется отдельный вход с гаража. Площадь 8,62 м2.

Кухня - это центр хозяйственной жизни, наиболее насыщенная комната оборудованием, требующее хорошей вентиляции и естественного освещения. Площадь кухни 18,33 м2.

Гостиная - включает в себя зоны обеспечивающие отдых семьи и прием гостей. Располагается вблизи кухни и имеет удобную связь с холлом и открытым пространствам, предназначенным для отдыха (лоджия). Площадь 31,15 м2.

Гараж - на один легковой автомобиль (размерами 3,4 м х 5,6 м) запроектированы в общем объеме дома, являются встроенным.

На втором уровне располагаются следующие помещения:

Спальни - связывается с коридором и лестницей. Все спальни - непроходные, при спальных находится санузел с ванной. Обе спальни площадью по 19,66 м2.

Кабинет - рабочая комната, предназначена для письменной, интеллектуальной работы. Площадь кабинета 12,79 м2.

Здание запроектировано с цокольном этажом, который располагается под первым этажом здания. На этаже размещается хозяйственная кладовая, лестничная клетка и два подвала.

Крыша - стропильная, кровля - мягкая битумная черепица «Катепал».

Жилой дом имеет широтную ориентацию и обеспечивает необходимую инсоляцию жилых помещений.

Вход в жилую часть дома организован через крыльцо с лестницей.

Все уровни объединяются внутриквартирной лестницей.

Внутренняя отделка решена с учетом назначения и эксплуатационных особенностей помещений: кабинет, спальни, коридор, прихожая: потолок - обшивка гипсокартонном, декор оштукатуривания, акриловая окраска; стены или перегородки - обшивка гипсокартонном, декор оштукатуривания, оклейка обоями; кухня: потолок - обшивка гипсокартонном, декор оштукатуривания, окраска; стены или перегородки - облицовка керамической плиткой; туалет: потолок - подшивка ПВХ мембраной на металлической основе; перегородки - облицовка керамической плиткой; кладовая: потолок - штукатурка, акриловая окраска; перегородки - штукатурка, акриловая окраска; топочная: потолок - обшивка гипсокартонном, декор оштукатуривания окраска; перегородки - декуоративная штукатурка акриловая окраска , клеевая окраска; тамбур входной: потолок - декуоративная штукатурка акриловая окраска; перегородки - декуоративная штукатурка акриловая окраска.

Наружная отделка - цоколь оштукатуривается посетке и облицовывается декоративной цементно-песчаной плиткой.

Объемно-планировочные решение (см. лист Р.3).

3.2 Архитектурно-конструктивные элементы


Согласно задания на проектирование проектом предусматривается:

-        устройство отмостки из бетонной тротуарной плитки;

-        устройство фундаментов под наружную и внутреннюю стену и перегородки;

-        устройство наружной стены;

-        устройство внутренней стены и вентканалов;

-        устройство перегородок;

-        устройство оконных и дверных проемов;

-        устройство внутренней и наружной отделки.

Фундаменты запроектированы ленточные сборные из бетонных блоков и из монолитного бетона класса С16/20, глубиной заложения: под наружные стены 1800 мм, под внутренние стены 1200-1800 мм от спланированной поверхности земли.

Горизонтальную гидроизоляцию выполнить из слоя материала Г-ПХ-БЭ-пп/пп-0,3 (СТБ1107-98) методом под плавления покровного слоя по выровненному цементным раствором основанию. Стяжку отгрунтовать битумом разжиженным бензином состава 1:2. Расход 0,2 кг./кв.м. Нахлест гидроизоляционного слоя не менее 0,1 м.

Вертикальную гидроизоляцию стен поверхностей фундаментов соприкасающихся с грунтом выполнить окраской горячей битумной мастикой БН 50/50 ГОСТ 6617-76 за два раза.

Наружные стены - толщиной 400 мм. выполнены из блоков ячеистого бетона 188х400х588-2.5-500-35-3; на лёгком цементно-известковом растворе, внутренние стены выполняется из кирпича силикатного утолщенного полнотелого, обыкновенного, рядового размером 250Х120Х88 мм, марки 150 с армированием кладки.

Внутренние стены - толщиной 120 и 380 мм, из кирпича керамического рядового эффективного утолщенного размерами 250Х120Х88 мм, марки 125 и 300-400мм. выполнены из блоков ячеистого бетона 188х400х588-2.5-500-35-3 и 200х300х400-2.5-500-35-3с штукатуркой и покраской акриловыми составами.

Цоколь - выполняется из кирпича керамического полнотелого обыкновенного марки КРО-120/35 СТБ 1190-99. Горизонтальная гидроизоляция цоколя производится на отметке 0.420 из одного слоя гидростеклоизолана горячей битумной мастике в соответствии с требованиями СНиП 3.04.01-87 "Изоляционные и отделочные покрытия";

Чердачное перекрытие - подвала ж/б по серии Б 1.041.1-3, плитами ПК 48-12-8, ПК 36-12-8 первого этажа деревянным балкам сечением 100Х225 мм уложенным по прокладкам из силикатного кирпича СУР 200/25 СТБ 1228-2000 и утеплением матами минераловатными плитами Isovrer КТ-40-160 мм.

Кровля - шатровая, по обрешётке из деревянных брусков сечением 100х32 мм, с покрытием из мягкой битумной черепицы "Катепал"

При кладке внутренних стен и перегородок обратить особое внимание на устройство в них каналов, бороздами, нишами, не предусмотренными проектом, запрещается.

Под опоры несущих перемычек уложить сетки в слое раствора.

Перемычки - Железобетонные по серии Б1.041.1-1, 2000

Чердачное перекрытие - балки перекрытия сечениям 150Х225 мм и 100Х225. В проекте принята без чердачная крыша с деревянными стропилами и кровлей типа «Катепал» битумная черепица монтаж конструкций стропильных систем выполнять с учетом указаний ТСК-СК_1-1 Ш = Дощатые конструкции стропил.

Все металлические элементы крепления стен и перегородок должны быть подвергнуты антикоррозионной защите в соответствии со СНиП 3.04.03-87 Защита строительных конструкций и сооружений от коррозии.

Полы - плитка керамическая ГРЕС антискольжение. Устройство полов вести по серии 2.144-1/88 (тип 182, 62, 152).

Покрытие вентшахт выполнить из оцинкованной стали по цементно-песчаной стяжке. Наружные поверхности утеплителя вентканалов окрасить битумно-полимерной эмульсией. Дымовую трубу на чердаке окрасить известковым раствором.

Оконные блоки - из ПВХ-профиля, с заполнением светопрозрачной части двухкамерными стеклопакетами по СТБ 1108-98..

Дверные блоки - из ПВХ-профиля и деревянные с заполнением светопрозрачной части одним рядом остекления по СТБ 1108-98, входные двери топочной - металлические по СТБ 1394-2003.

Устройство крыльца входа выполнить по уплотненному песчаному основанию с тщательным послойным уплотнением. По поверхности песчаного основания выполнить уплотнение из щебня крупностью 30-40 мм.

Отмостка - шириной 1000 мм около стен и 1200 мм около крыльца и пандуса гаража. Из бетонной тротуарной плитки к 30.6 СТБ 1071-97 - 6 см.

Устраивается по выравнивающему слою из сухой песчано-цементной смеси (содержанием цементаМ400 до 120 кг/м3) - 4 см утрамбованному песчано-гравийному подстилающему слою - 12 см песчаному слою - 15 см.



.3 Цветовое решение и отделка фасадов


Опыт отделки фасадов зданий. За последние годы архитекторы и строители добились определенных успехов в создании различных эффективных способов и приемов отделки фасадов жилых зданий и их цветового решения, в изготовлении панелей, блоков и других изделий высокой заводской готовности. В проектах жилых домов полнее и смелее решаются вопросы фактурной и цветовой отделки фасадов.

Отделку стен из ячеистого бетона выполнить в соответствии с технологией отделки ячеистого бетона, стены отделаны по системе термошубы и окрашены красками МАВ. Цоколь отделан серой облицовочной плиткой. К отделке стен из ячеистого бетона в построечных условиях следует приступать только после завершения всех основных строительных работ по возведению здания.

На поверхности ячеистого бетона не допускается:

-        раковины глубиной более 2 мм. и диаметром более 3 мм.;

-        трещины шириной более 0,2 мм.;

-        наплывы и впадины глубиной более 2 мм. и диаметром 5 мм.;

-        масляные пятна.

При наличии указанных дефектов их необходимо устранить и подготовить поверхность под отделку.

Кирпичные участки стен штукатурятся улучшенной известково-песчаной штукатуркой с последующей покраской красками МАВ.

Внутренняя водосточная система обустраивается на плоских крышах, где кровельный материал имеет специальный уклон, ведущий к воронке - приемнику дождевой воды, которая затем поступает в водосточную трубу внутри строения или в технических полостях. Водосточные трубы выполняются из оцинкованной стали.

Деревянные элементы, соприкасающиеся с кладкой изолировать 2 слоями биполикрина. Биозащиту деревянных элементов выполнить натриемфтористым техническим раствором.

Цветовое решение фасадов (см. лист Р.2,Р.3).

3.4 Отделка интерьеров


В жилой части проектируемого одноквартирного жилого дома предусмотрены следующие составляющее интерьеров:

. Полы:

-        лестничная клетка, подвалы, кладовая - керамическая плитка, стяжка из цементно-песчаного раствора, 2 слоя гидроизоляции на битумной мастики, бетонная подготовка, уплотненный грунт основания над подвалом по плитным перемычкам.

-        кабинет, коридор, спальни - ламинат на синтетической прокладке, подложка ДСП, настил из доски половой, теплоизоляция, балка перекрытия, подшив доской, подшив гипсокартонном.

-        тамбур, гараж, топочная, коридор, холл с лестничной клеткой - керамическая плитка, стяжка из цементно-песчаного раствора, 2 слоя гидроизоляции на битумной мастики, стяжка из цементно-песчаного раствора, теплоизоляция, плита перекрытия.

-        туалет, кухня, обеденная, зимний сад - керамическая плитка, стяжка из цементно-песчаного раствора, 2 слоя гидроизоляции на битумной мастики, стяжка из цементно-песчаного раствора, теплоизоляция, уплотненный грунт основания.

. Стены и перегородки:

-        гостиная - улучшенная цементно-песчаная штукатурка, оклейка обоями.

-        зимний сад, коридоры - улучшенная цементно-песчаная штукатурка, акриловая окраска.

-        кладовая, подвалы, лестничная клетка - улучшенная известково-песчаная штукатурка, акриловая окраска.

-        туалет, санузел - облицовка керамической плиткой - на высоту стены.

. Потолки:

-        гараж, коридор - обшивка гипсокартонном, декор отштукатур, окраска.

-        туалеты и санузел - Подшив ПВХ мембраной на металлической основе.

-        лестничная клетка, подвалы, кладовая - улучшенная известково-песчаная штукатурка, акриловая окраска.

. Отопительные приборы, стояки - масляная окраска в цвет стен.

. Дверные блоки заводского изготовления, не требующие окраски.

.Оконные блоки заводского изготовления из ПВХ.

4. КОНСТРУКЦИИ



.1 Фундаменты


Фундаменты являются нижними частями здания, предназначенными для передачи и распределения нагрузки от здания на грунт.

По конструкции фундаменты могут быть ленточные, столбчатые, сплошные и свайные.

В проекте предусмотрен ленточный сборный фундамент. За относительную отметку 0.000 принят уровень чистого пола 1-го этажа, что соответствует абсолютной отметке.

Выбор типа фундамента выполнен на основании сравнения двух вариантов по результатам инженерно-геологических изысканий, проведенных в 2011 году.

Основанием фундаментов служат грунты:

-        супесь твердый, просадочный;

-        песок средней крупности плотный;

-        суглинок твёрдый просадочный;

Грунтовые воды до глубины 9 м. не обнаружены.

До начала работ по устройству фундаментов проводится срезка плодородный слой почвы и использование его для рекультивации и озеленения.

До начала работ по устройству фундаментов подготовленное основание принять по акту комиссией с участием заказчика , подрядчика и председателя геологической организации, проводившей изыскания, которая должна установить соответствие расположения, размеров отметок дна фактического напластования и свойств грунтов (визуально в пределах вырытого котлована), принятым в проекте, а также возможность заложения фундаментов на проектной или измененной отметке. Устройство фундаментов надлежит производить немедленно после приемки основания комиссией и подписания акта, разрешающего приступить к устройству фундаментов. Не допускается перерыв более 24 часов между окончанием разработки котлована и устройством фундаментов. При более длительных перерывах должны быть приняты меры против обводнения поверхностными водами и промерзания.

Отрывку котлована механизмами производить до отметки на 20 см выше подошвы фундамента (подготовки), ручную зачистку выполнять непосредственно перед устройством фундаментов.

При обнаружении в основании насыпных грунтов или грунтов с нарушенной структурой необходимо пройти их и углубиться в материковый грунт не менее 300 мм.

Грунты на весь период строительства должны быть защищены от увлажнения поверхностными водами и от промерзания.

Фундаменты запроектированы в соответствии с СНБ 5.01.01-99 " Основания и фундаменты зданий и сооружений" [15].

Фундаменты запроектированы ленточные сборные из бетонных блоков и из монолитного бетона класса С16/20 F75, монтировать на свежем выровненном по рамке цементом растворе М50 F50 с обязательной перевязкой швов не менее 300 мм. Монолитные заделки выполнять из бетона С10/12,5 М 150 объемом 3,06 м3. Фундаментные блоки укладывать на песчаную подушку толщиной 100 мм. На уровне подошвы, по периметру фундаментов заложить арматуру 10 S240 и вывести на 0,5 м от поверхности земли (заземление).

Снятие опалубки производить после достижения бетоном 70% проектной прочности.

Горизонтальную гидроизоляцию устраивают из двух слоев рубероида на отметке -1.200. Методом под плавления покровного слоя по выровненному цементным раствором основанию. Стяжку отгрунтовать битумом разжиженным бензином состава 1:2. На хлёст гидроизоляционного слоя не менее 0,1 м.

Вертикальную гидроизоляцию поверхностей фундаментов соприкасающихся с грунтом выполнить окраской горячей битумной мастикой БН 50/50 ГОСТ 6617-76. Вертикальные поверхности блоков, соприкасающиеся с грунтом, обмазать горячим битумом за 2 раза. Устройство гидроизоляции выполнить с обязательным составлением акта на скрытые работы. Контролю подлежат равномерность нанесения без пропуска, раковин, толщина слоя изоляции. Запрещается применение для изоляции чистых разжиженных битумов.

Засыпку пазух фундаментов производить грунтом (в зимнее время только талым) без строительного мусора и органических примесей слоями по 150-200 мм. с тщательным послойным требованиям равномерно со всех сторон, не допуская односторонней нагрузки. Коэффициент уплотнения грунта Купл.=0.93.Бетонную подготовку под перегородки выполнять только после устройства подготовки под полы. Уплотнение подсыпки под полы здания должно выполняться механизированным способом (вибротрамбовками), обеспечивающими получение других характеристик, требуемых для обеспечения необходимой несущей способности основания пола и исключения просадок. Характеристики уплотненного грунта должны определяться лабораторным путем, а их соответствие требованиям проекта подтверждаться актами на скрытые работы.

По периметру наружных стен выполнить отмостку из бетона класса С8/10 F 75 СТБ 1544-2005 толщиной 40 мм, шириной 1000 мм по песчано-гравийному основанию толщиной 140 мм. Деформационные швы в отмостке устраивать через 1000 мм. (швы залить гидроизоляционного рулонного материала "Линокром" шириной 150 мм.)

В стенах подземной части здания должны быть оставлены все необходимые отверстия для пропуска инженерных сетей.

После монтажа сантехнических коммуникаций все отверстия в стенах тщательно заделать бетоном С12/15 F75 W4 СТБ 1544-2005.

Класс бетона и указания по производству работ даны для положительных температур наружного воздуха.

При производстве работ в зимнее время следует руководствоваться указаниями соответствующих глав СНиП II-22-81, СНиП 3.03.01-87 [14]. Лица, отвечающие за производство работ в зимнее время, в обязательном порядке должны быть ознакомлены с перечисленными главами СНиП и настоящими указаниями. Качество материалов применяемых в зимних условиях должны подвергаться систематическому контролю. Материалы, которые не удовлетворяют требованиям проекта, к применению не допускаются.

Кроме того, необходимо соблюдать следующее:

-        возведение фундаментов на замерзшем основании не допускается; основание под фундаменты должна быть защищено от промерзания, как во время производства работ, так и после их окончания в соответствии с требованиями СНиП;

-        засыпку пазух производить только талым грунтом;

-        не допускается оставлять мелко заглублённые фундаменты незагруженными на зимний период; Если это условие невыполнимо вокруг фундаментов следует устраивать временные теплоизоляционные покрытия предохраняющие грунт от промерзания.

План фундаментов (см. лист Р.5).

4.2 Стены

Стены ограждают помещения от внешнего пространства (наружные стены) или отделяют их от других помещений (внутренние стены). Стены могут быть:

-        несущими, когда они кроме собственного веса воспринимают нагрузку от других частей здания (перекрытий и крыши);

-        самонесущими, если они несут нагрузку только от собственного веса стен всех этажей здания;

-        ненесущими, когда они воспринимают собственный вес только в пределах одного этажа и передают его поэтажно на другие элементы здания.

Стены должны отвечать следующим требованиям: быть прочными, устойчивыми, долговечными, иметь хорошую индустриальность, экономичность, технологичность, звукоизоляцию, минимальную массу, архитектурно-художественную выразительность, низкую теплопроводность и огнестойкость.

Наружные стены - наиболее сложная конструкция здания. Они подвергаются всевозможным силовым и не силовым воздействиям. Несущие стены воспринимают с внешней стороны воздействие солнечной радиации, атмосферные осадки, перемен температур и влажности - подвергнуты воздействию теплового потока и потока водяного пара.

По роду основного материала различают стены каменные, деревянные и грунтовые. Современные каменные стены по своей конструкции подразделяются на два вида: стены из каменной кладки и из сборных крупноразмерных элементов [6].

В данном проекте наружные стены выполнены из блоков ячеистого бетона 188х400х588-2.5-500-35-3; на лёгком цементно-известковом растворе.

Внутренние стены запроектированы из кирпича силикатного утолщенного полнотелого, обыкновенного, рядового размером 250Х120Х88 мм, марки 150 с армированием кладки. При кладке внутренних стен и перегородок обратить особое внимание на устройство в них каналов, бороздами, нишами, не предусмотренными проектом, запрещается.

Для кладки всех наружных газосиликатных стен следует применить ячеистобетонные блоки с влажностью не более 25%. Категорически запрещается применение ячеистобетонных блоков с влажностью более 25%. При производстве работ по устройству стен из ячеистобетонных блоков необходимо в процессе строительства предусмотреть защиту от увлажнения горизонтальных поверхностей ячеистобетонных конструкций.

Кладку внутренних стен и перегородок выполнить на тяжелых растворах плотностью 1500 кг/м3 и более.

В углах наружных стен и при сопряжении наружных стен с внутренними стенами укладывают сетки из арматурной проволоки (2 шт. на этаж).

Крепление перегородок к стенам и перекрытию выполнить в соответствии с узлами серии 2.230-1.

При производстве робот в зимних условиях необходима следовать следующим указаниям.

Кладку стен выполнять на цементных растворах с противоморозными добавками (нитрат натрия поташ) с введением пластификаторов (известь, глина). Применение извести в растворах с добавками поташа не рекомендуется. Рекомендации по подбору состава растворов с добавками поташа и нитрата натрия, а также определение потребного количества химических добавок в растворах и бетонах в приложениях №3 и №4. Инструкции по строительству каменных, крупноблочных и крупнопанельных зданий в зимних условиях без прогрева.

Растворы выполнять только на портландцементе марки М300 и выше.

Марки раствора принимать по проекту и не ниже марки 50. При производстве работ при температуре ниже -200 С. марки раствора повышать на одну ступень по сравнению с марками указанными на чертежах.

Растворы с добавками поташ допускается изготавливать на централизованных заводах только в том случае если в течение срока их транспортирования и укладки в дело они не теряют своей укладываемости. Раствор должен быть пластичным с осадкой конуса 8-10 мм.

Наружные и внутренние стены должны возводиться одновременно с тщательной перевязкой кладки в местах пересечения стен. Разрывы в кладке допускаются выполнять только не более 1 м по высоте. При производстве работ особое внимание обращать на получение горизонтальных швов нормальной толщины. Средняя толщина горизонтальных швов в пределах высоты этажа должна быть 12 мм. Толщина швов может быть не менее 10 мм и не более 15 мм.

Не допускается хранить растворы с добавкой поташа не уложенными в дело более 1 часа, а растворы с добавкой нитрата натрия не более 2-3 часов. К моменту перерыва в работе все вертикальные швы верхнего ряда кладки должны быть заполнены раствором.

Для обеспечения требуемой надежности конструкции при строительстве зданий в зимних условиях на растворах с химическими добавками должен быть систематический контроль за величиной фактической прочности конструкций в зимний период.

.3 Перекрытие

Перекрытиями называют горизонтальные конструкции, делящие внутреннее пространство здания на этажи и предназначенные для восприятия кроме собственного веса полезной (временной) нагрузки, т. е. веса людей, предметов обстановки и оборудования помещений, и передачи его на стены или отдельные опоры. Перекрытия являются горизонтальными диафрагмами жесткости, которые выполняют важную роль в обеспечении пространственной неизменяемости здания. Если жесткость перекрытия недостаточная, то под влиянием нагрузок оно дает значительные прогибы, что вызывает появление трещин.

Также перекрытия должны удовлетворять требованиям прочности, огнестойкости и долговечности, звуко-теплоизоляции.

В зависимости от их месторасположения в здании перекрытия подразделяют на междуэтажные, располагаемые между двумя смежными этажами, чердачные - между верхним этажом и чердаком, надподвальные - между первым этажом и подвалом и нижние - между первым этажом и подпольем.

Перекрытия состоят из несущей части, передающей нагрузку на стены или отдельные опоры, и ограждающей, в состав которой входят полы и потолки. По материалу несущей части различают перекрытия по деревянным и стальным балкам, железобетонные, а также перекрытия армосиликатные и керамические.

Перекрытия должны удовлетворять требованиям прочности, жесткости, огнестойкости, долговечности, звукоизоляции, а также и теплоизоляции, если они отделяют отапливаемые помещения от неотапливаемых или от наружной среды. Железобетонные плиты перекрытия являются наиболее надежными и долговечными и поэтому в настоящее время находят повсеместное применение в гражданском и сельском строительстве. По способу устройства они бывают монолитными, сборными и сборно-монолитными.

Сборные железобетонные перекрытия имеют большие преимущества перед монолитными. Они полностью удовлетворяют требованиям комплексной механизации строительства зданий, дают возможность уменьшить трудоемкость работ, исключить работы по устройству подмостей и опалубки, а также резко сократить сроки строительства.

Перекрытия подвала ж/б по серии Б 1.041.1-3, плитами ПК 48-15-8, ПК 36-12-8, первого этажа деревянным балкам сечением 100Х225 мм уложенным по прокладкам из силикатного кирпича СУР 200/25 СТБ 1228-2000 и утеплением матами минераловатными плитами Isovrer КТ-40-160мм.

.3.1 Расчетно-конструктивная часть

Рассчитать пустотную плиту перекрытия для жилого дома.

Определяем нормативные и расчетные нагрузки на 1м² перекрытия. Определение нагрузки (см. табл. 4.1):

Таблица 4.1 Сбор нагрузок на ж/б плиту

Наименование нагрузки

Нормативное значение, кН/м2

Коэфф. γF

Коэфф. γn

Расчетное значение, кН/м2

1

2

3

4

5

6

 1.     2.                 Постоянная нагрузка Керамическая плитка t= 20мм, (ρ=2000 кг/м3) 0,02х2000=40 кг/м2 2

Цементно-песчаная стяжка М150

t= 20мм, (ρ=2100 кг/м3)

,02х2100=42кг/м2

2  0,39     0,41   0,02  1,35     1,35   1,35  0,95     0,95   0,95  0,49     0,55   0,027





3.       4.      5.       6     2 слоя гидроизоляции на горячей  битумной мастике t= 5мм, (ρ=500 кг/м3) 0,005х500=2,5 кг/м 2

Цементно-песчаная стяжка М150

t= 20мм, (ρ=2100 кг/м3)

,02х2100=42кг/м2



2

Теплоизоляция-экстрадированный  пенополистерол t= 15мм, (ρ=35 кг/м3) 0,015х35=0.525 кг/м2  2

Железобетонная пустотная плита

t= 220мм, (ρ=2500 кг/м3).

,22х2500=550 кг/м2

2     0,41       0.05      5.4     1,35       1,35      1,35     0,95       0,95      0,95     0,55       0,006      7,29







 Итого: g перекр = 6,6 Итого: g перекр.= 8,9


Переменная нагрузка Полезная нагрузка 150 кгс/м2 2   1,5

   1,35

   0,95

   2,25


 Итого:q перекр= 1,5 Итого: q перекр.= 2,25


Нагрузки на 1 м2 плиты перекрытия складываются из постоянной нагрузки (от собственной массы плиты и заданной конструкции пола), и переменной (полезной). Расчетные значения воздействий Fd определяем по формуле, путем умножения их нормативного значения Fk на частный коэффициент безопасности по нагрузке γF [7]:



Что выражается для:

постоянных нагрузок:



переменных нагрузок:



4.2.2 Расчетные данные для подбора сечения

В качестве рабочей принята арматура класса S800 с натяжением на упоры; полки панели армируются сварными сетками из проволоки класса S500. Бетон панели C 12/15. Средняя относительная влажность воздуха принята не менее 40%. Коэффициент надежности γn=0,95. Класс по условиям эксплуатации ХС1. Марка бетонной смеси по удобоукладываемости П1. Бетон подвергнут тепловой обработке.

Характеристики бетона:

-        гарантированная прочность бетона fGc,cubе =15 МПа;

-        нормативное сопротивление бетона осевому сжатию fck =12 МПа;

-        средняя прочность осевому сжатию fcт =20МПа;

-        модуль упругости бетона Eст =27 ГПа;

-        расчетное сопротивление бетона осевому сжатию fcd =8 МПа.

Характеристики арматуры:

Напрягаемая арматура класса S800

-        нормативное сопротивление f yk=800 МПа;

-        расчетное сопротивление fyd=640 МПа;

-        расчетное сопротивление напрягаемой арматуры по п. 9.1.4 СНБ 5.03.01-02 составит fpd=f0.2k/ys=800/1,25=640 МПа;

-        Модуль упругости Ep=2.0×105МПа.

Ненапрягаемая арматура:

-        класс S240 f yk=240 МПа, fyd=218 МПа, fywd=157 МПа;

-        класс S500 f yk=500 МПа, fyd=450 МПа, fywd=360 МПа (вязаный каркас), fywd=324 МПа (сварной каркас);

Арматуру натягивают на упоры формы механическим способом, а обжатие бетона производят усилием напрягаемой арматуры при достижении прочности:

fcт(t)=0,7× fGc,cubе=0,7×15=10,5 МПа.

При твердении бетон подвергается тепловой обработке. Предварительное напряжение арматуры принимается:

so,max+p≤0,9fpk; so,max-p≥0.3fpk;pk=800 МПа; p=0.05×so,max;



Проверка :

-0,05×685=650,8 МПа ≥ 0,3×800=240 МПа;

Принимаем величину предварительного напряжения so,max = 685 МПа.

Панель рассчитывается как балка прямоугольного сечения с размерами:

b×h=1500×220 мм; h1=0.9×d=0.9×159=143 мм;

hf=hf/=0,5×(h-h1)=0,5×(220-143)=38 мм.

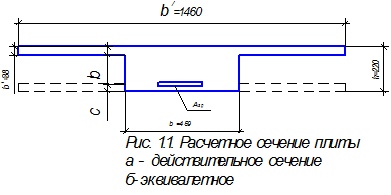

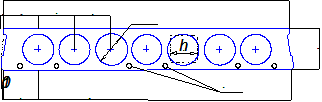

Приведена толщина ребер равна в соответствии с рисунком 1.1:

b=b/f-n×h1=1460-7×143=459 мм.


За расчетный пролет плиты принимается расстояние между центрами опор :



где l = 3600 мм - шаг ригелей; а1 = 15 мм - монтажный зазор;

Bриг = 400 мм -ширина несущей стены.

При номинальной ширине панели 1,5 м погонные нагрузки на 1 м длины составят (Н/м):

g=g1×1.5=8.9×1.5=13.35 кН/м - постоянная расчетная;

q=q1×1.5=2.25×1.5=3.38 кН/м -переменная расчетная.

При расчете конструкций по предельным состояниям первой группы расчетные значения постоянных и переменных нагрузок следует объединять в два основных комбинационных сочетания:

-        первое основное сочетание

p=g+Y0q;

-        второе основное сочетание

p=x×g+Y0q,

где Y0 - коэффициент сочетания переменных нагрузок, принимаемые по СНиП 20107 Нагрузки и воздействия (для полезной нагрузки равен 0,95).

x - коэффициент уменьшения для неблагоприятно действующей постоянной нагрузки, принимаемый равным 0,85.

Определяем:

-        первое основное сочетание

p=g+Y0q=13,35+0,95×3,38=16,7 кН/м

второе основное сочетание

p=x×g+Y0q =0,8×13,35+×3,38=14,06 кН/м

Для дальнейших расчетов выбираем наиболее неблагоприятное сочетание.

Тогда изгибающий момент от действия расчетной нагрузки:



Поперечная сила на опоре от действия расчетной нагрузки:





.2.3 Расчет прочности панели по сечению, нормальному к продольной оси

Расчет продольной арматуры производится из условия обеспечения прочности таврового сечения, нормального к продольной оси элемента. Сечение панели с круглыми пустотами приведено к двутавровому в соответствии с рис. 2.2, для этого круглые пустоты заменены прямоугольными с размерами b/h×h/1=0.9×h1×0.9×b1. При расчете прочности сечения полку в растянутой зоне не учитывают. Толщина полок: сжатой h/f =38 мм, растянутой hf = 38 мм; суммарная ширина ребер b = 459 мм.

Расчетная высота сечения d=h-a=220-40=180 мм.

Устанавливаем расчетный случай для таврового сечения по условию, характеризующему расположение нейтральной оси в полке:

,

.

Условие Msd = 24.8 кНм< MRd = 142.91 кНм выполняется, следовательно, нейтральная ось проходит в полке. Сечение рассчитывается как прямоугольное шириной b = b/f = 1460 мм.



Характеристика сжатой зоны сечения:

w=kc-0.008×fcd=0.85-0.008×8=0.786,

где kc - коэффициент, принимаемый для тяжелого бетона равным 0,85;

Граничная высота сжатой зоны:

,

где: ssc,u=500 МПа (длительное действие нагрузки);

spm,t = (0.65…0.7)s0,max,

.

Для условия расчета

spm,t = (0.65…0.7)s0,max=0.65×685=445,3,

 принимаем равным 0





Площадь сечения продольной напрягаемой арматуры:



Определим:

h=1-0.5×x

x=1-Ö1-2×аm=1-Ö1-2*0.065=0,067

Находим:

h=1-0.5×0,067=0,9665

Тогда:



Принимаем 3Æ10,0 S800 Ар=193.7 мм2.



.2.4 Расчет прочности наклонного сечения

Проверяем условие прочности по наклонной полосе между наклонными трещинами, полагая ηw1 = 1 (при отсутствии расчетной поперечной арматуры).

Vsd ≤ Vsd,max=0,3×hw1×hc1×fcd×bw×d;

Где hw1=1+5×аЕ×psw ≤ 1.3→hw1=1(без поперечной арматуры),

hc1= 1-b4×fcd=1-0.01×8=0.92,

b4=0.01 (для тяжелого бетона).

Vsd=28,6 кН ≤ 0.3×1×0.92×8×459×180=182424.96 Н =182.4 кН

условие соблюдается, размеры поперечного сечения панели достаточны.

Вычисляем поперечное усилие, воспринимаемое бетоном.

Коэффициент, учитывающий влияние свесов сжатых полок (при 8 ребрах):



Продольное усилие обжатия:

NEd = Npd = Ap×sm,t = 193,7×445,3=86244,9 Н

Коэффициент, учитывающий влияние продольных сил:



Вычисляем (1+hf+hN)=1+0.315+0.078=1.39

Поперечное усилие, воспринимаемое бетоном:

Vsd,min=hc3×(1+hf+hN)× fctd× bw×d=0.6×1.3×1.33×459×180=85709.988 Н.

Поскольку Vsd,min =85709.988 > Vsd = 182.4 кН то устанавливать поперечную арматуру по расчету не требуется.

План перекрытий (см. лист Р.7,Р8).



.4 Крыша и кровля


Крыша - важнейший элемент конструкции здания, обеспечивающий защиту от воздействий окружающей среды и во многом определяющий внешний облик здания.

Основным назначением крыши является защита здания от разрушающего влияния атмосферных осадков. Она должна быть достаточно огнестойка, водонепроницаема, долговечно отводить атмосферные осадки, обеспечивать возможность ремонта или эксплуатации.

Различают следующие виды крыш: скатные; совмещённые, объединяющие в одну конструкцию перекрытия верхнего этажа и кровлю; чердачные, образующие пространство между перекрытием верхнего этажа и крышей. Количество скатов и форма самой крыши зависят от архитектурных особенностей здания. Чердачные крыша состоит из наружного покрытия - кровли, стропил, обрешётки или настила, укладываемых по стропилам.

Несущей конструкцией скатных крыш являются наклонные стропила. Они представляют собой пространственную систему, состоящую из стропильных ног, мауэрлатов, лежня, стоек, конькового прогона, подкосов, ригелей, верхних прогонов. Несущая часть крыши должна иметь необходимую прочность и устойчивость [1].

На уровне карниза к нижнему концу стропильных ног прибивают кобылки, по верху которых настилают обрешётку из досок или брусков, являющихся основанием для кровли.

В данном проекте в здании запроектированы стропильные ноги сечением 80×200 мм. Для изготовления несущих конструкций применяются пиломатериалы хвойных пород 2 сорта по СТБ 1713-2007, влажностью не более 20%. Изделия из древесины следует хранить в условиях, исключающих воздействие на них атмосферных осадков и прямых солнечных лучей.

Деревянные элементы, соприкасающиеся с кладкой, тщательно обрабатываются антисептиками и изолируются прокладкой из двух слоев прокладочного рубероида РКП-300 ГОСТ 10923-93.

Места контакта деревянных конструкций с поверхностями железобетонных каменных, стальных и других конструкций из более теплопроводных материалов изолировать прокладкой из одногослоя материала Г-СТ-БП-ПП/ПП-3.5 СТБ 1107-98.

Все деревянные элементы подвергаются обработке огнезащитной композицией ОК-ГФ (ТУ РБ 2861494. 003-96). Обработку производить при помощи кисти или распылением за 4 раза с общим расходом 0,4 л/м.

Крепление подкладной доски к фронтону производить при помощи шурупа-крестообразного шлиц (дюбелем с двойной распорной зоной) М8х120 с шагом 500 мм.

Бруски обрешетки сечением 100x32 прибиваются к стропильным ногам гвоздями К4х120 ГОСТ 4028-63 по шаблону через 300 мм. Обрешётка является основанием для кровли.

Кровля - это верхний элемент крыши (покрытия), защищающий здание от атмосферных осадков [9]. Различают следующие виды кровли: листовые (из кровельной стали, асбестоцементных листов), плиточные (из черепицы, кровельной стали, чешуйчатого рубероида), рулонные из рубероида, мастичные из битумных, безрулонные из ж/б панелей, покрытых слоем гидроизоляционной мастики (6-8 8мм) [1].

В качестве покрытия кровли служат покрытие из мягкой битумной черепицы "Катепал", которые крепятся к обрешетке из деревянных брусков 100х32мм с шагом 300мм при помощи шиферных гвоздей или шурупов с резиновой прокладкой. Головки гвоздей должны иметь антикоррозийное покрытие и окрашены под цвет кровли. Угол наклона кровли 40.

Расход битумной кровельной плитки "KATEPAL" на кровлю составляет 201,28 кв.м. - 88 упаковок и на козырьки 7,1 кв.м. -7 упаковок. Вес 1 упаковки составляет 24 кг (по 3 кв.м. готовой кровли в упаковке). Расход подкладочного ковра "KATEPAL" K-EL-60/2200 на кровлю составляет 231.472м2 21 рулон, на козырьки 3 рулона. Размер одного рулона 1000х15000 мм весом 33 кг.

План кровли (см. лист Р.7).



.5 Окна и двери


Окна играют роль ограждающих конструкций, предотвращающих проникновение в жилое помещение холодного наружного воздуха, влаги, препятствующих распространению шума, запылению жилья и других вредных факторов окружающей среды. В тоже время они предназначены для инсоляции жилых помещений и проветривания, чем достигается более высокое санитарное и морально-психологическое состояние жилья. В зависимости от применяемых материалов заполнение оконных проёмов различают деревянные, металлические и из полимеров.

Окна могут быть с одинарным, двойным или тройным остеклением. Освещенность помещений в основном зависит от размеров, формы и расположения окон в помещении.

Форма, размеры, пропорции и размещение окон на фасаде являются важными элементами, существенно влияющими на архитектурный облик здания и его общую архитектурную выразительность [1].

В дипломном проекте запроектированы из ПВХ-профиля, с заполнением светопрозрачной части двухкамерными стеклопакетами по СТБ 1108-98.

Двери служат для сообщения между смежными помещениями или между помещениями и наружным пространством. Размеры дверей устанавливают в зависимости от назначения здания, высоты помещений, а также с учетом пропускной способности дверей для прохода людей, переноски мебели или оборудования. Эти размеры должны удовлетворять требованиям быстрой эвакуаций людей из помещений в случае возникновения пожара.

В проекте запроектированы дверные заполнения - из ПВХ-профиля и деревянные с заполнением светопрозрачной части одним рядом остекления по СТБ 1108-98, входные двери топочной-металлические по СТБ 1394-2003.

4.6 Полы


Пол - это многослойная конструкция, состоящая из следующих элементов: покрытие, непосредственно подверженное эксплуатационным воздействиям; прослойки, связывающие покрытие с ниже лежащим элементом пола; подстилающего слоя, обеспечивающего незыблемость чистого пола и распределяющего нагрузки на грунт; основание - естественный грунт [1].

Полы устраивают по перекрытиям иди непосредственно по грунту (для первых этажей бесподвальных зданий и подвалов). Верхний слой пола, который непосредственно подвергается эксплуатационным воздействиям, называют покрытием (или чистым полом).

Материал пола укладывают на специально подготовленную поверхность, которую называют подстилающим слоем (или подготовкой) пола. Между подготовкой и чистым слоем может быть расположена прослойка - проме­жуточный соединительный слой между покрытием и стяжкой. Стяжка - слой, служащий для выравнивания поверхности подстилающего слоя, а также для придания покрытию требуемого уклона. Для устройства стяжки применяют бетон, цементно-песчаный раствор, асфальт, гипсобетон.

Подстилающий слой распределяет нагрузку от пола по основанию (грунту), на котором должен быть уложен подстилающий слой.

В полах по перекрытию основанием является несущая часть перекрытия, а подстилающий слой отсутствует. Дополнительно в конструкцию пола могут быть включены слой звукоизоляции, а также термо- и гидроизоляция.

В зависимости от назначения здания и характера функционального процесса, протекающего в помещениях, полы должны удовлетворять следующим требованиям: быть прочными, т. е. обладать хорошей сопротивляемостью внешним воздействиям; обладать малым теплоусвоением, т.е. не быть теплопроводными; быть нескользкими и экономичными.

Полы в мокрых помещениях должны быть водостойкими и водонепроницаемыми, а в пожароопасных помещениях - несгораемыми.

По способу устройства полы могут быть монолитными, из штучных и рулонных материалов.

В конструкции полов могут быть дополнительные слои: тепло- и звукоизоляционные, препятствующие утечки тепла и прониканию звука, гидроизоляции, защищающей пол от подпора грунтовых вод.

Наименование пола применяют по материалу, из которого изготавливают покрытие (паркетный, плиточный, линолеумный).

Зазоры в местах примыкания пола к стенам и перегородкам закрывают плинтусом или галтелью.

Полы из керамической плитки различают по цвету, рисунку, размерам и форме. Укладывают плитки по выровненному бетонному основанию на прослойку из цементного раствора. Полы из керамической плитки прочны, водоустойчивы, декоративны, но холодны. Поэтому их укладывают в санитарных узлах, лестничных клетках, вестибюлях [9].

В моечных, санузлах и душевых уровень пола должен быть на 20 мм ниже пола смежных помещений.

В проекте жилого дома предусмотрены следующие типы полов:

-        лестничная клетка, подвалы, кладовая - керамическая плитка, стяжка из цементно-песчаного раствора, 2 слоя гидроизоляции на битумной мастики, бетонная подготовка, уплотненный грунт основания над подвалом по плитным перемычкам.

-        кабинет, коридор, спальни - ламинат на синтетической прокладке, подложка ДСП, настил из доски половой, теплоизоляция, балка перекрытия, подшив доской, подшив гипсокартонном.

-        тамбур, гараж, топочная, коридор, холл с лестничной клеткой - керамическая плитка, стяжка из цементно-песчаного раствора, 2 слоя гидроизоляции на битумной мастики, стяжка из цементно-песчаного раствора, теплоизоляция, плита перекрытия.

-        туалет, кухня, обеденная, зимний сад - керамическая плитка, стяжка из цементно-песчаного раствора, 2 слоя гидроизоляции на битумной мастики, стяжка из цементно-песчаного раствора, теплоизоляция, уплотненный грунт основания.

Пол в топочной, бане и душевых выполнить с уклоном к трапам. Гидроизоляция должна быть непрерывной, в местах примыкания к стенам гидроизоляцию непрерывно продолжать на высоту не менее 300 мм от уровня покрытия пола. По периметру наружных стен полы утеплить керамзитовым гравием толщ. 300 мм (Y=400 кг/м3) СТБ 1217-2000.



.7 Перегородки


Перегородки - это вертикальные ограждения, разделяющие смежные помещения здания. Они представляют собой тонкие не нагруженные стены, устанавливаемые на перекрытиях и служащие для разделения внутреннего пространства на помещения: прихожие, комнаты, кухни, санузлы [1].

Перегородки классифицируют:

·        по материалу на:

деревянные;

каменные;

из керамики;

гипсобетонные;

стеклянные и др.

·        по местоположению на:

межкомнатные;

межквартирные;

для кухонь и санитарных узлов.

·        по функции на:

глухие;

с проемами для дверей или окон.

·        по конструкции:

сплошные;

каркасные.

·        по способу установки:

стационарные - с постоянным местоположением;

трансформируемые - раздвигающиеся или перемещаемые.

Основными требованиями, предъявляемыми к перегородкам, являются экономичность (в том числе малая толщина и небольшой вес), звуконепроницаемость, влагостойкость, гигиеничность.

В зависимости от назначения перегородок некоторые из этих требований могут не учитываться или учитываться в меньшей степени. Например, межквартирные перегородки по сравнению с межкомнатными должны иметь повышенную звукоизоляцию, а перегородки в санитарных узлах - большую влагостойкость и лучшие санитарно-гигиенические качества.

В проектируемом одноквартирном доме запроектированы:

перегородки толщиной 120 мм санузлов из кирпича керамического рядового эффективного утолщенного размерами 250Х120Х88 мм.

перегородки толщиной 380 мм выполнены из блоков ячеистого бетона 188х400х588-2.5-500-35-3 и 200х300х400-2.5-500-35-3 с штукатуркой и покраской акриловыми составами.

перегородки в подвале кирпича силикатного утолщенного полнотелого, обыкновенного, рядового размером 250Х120Х88 мм, марки 150 с армированием кладки.



.8 Крыльца


Крыльцо - это наружная пристройка (часто крытая), устраиваемая непосредственно перед входом в здание. Ширину ее, как правило, принимают не менее полуторной ширины входной двери. Если дверной проём расположен высоко, то крыльцо может иметь лестницу.

Помимо практической надобности (защита входа от атмосферных осадков) имеет и декоративную функцию. Часто навес, перила и другие части крыльца выполняются с использованием резьбы либо украшены другими способами. В проекте одноквартирного жилого дома запроектировано три крыльца и один пандус гаража: по осям 1*-1, по осям 3-4, по осям А*-А и пандус по осям 4-5.

Крыльцо № 1 имеет размеры в плане 3025 х 3390 мм х мм. Запроектировано восемь ступеней шириной 300 мм, высотой 150 мм.

Ступени крыльца выполнена из бетона на мелком заполнители БСГТ С30/37 F 100 W4 с армированной сеткой 100 х 100 . Поверхность крыльца бетон на мелком заполнители БСГТ С12/15 F 100 W4. Так же предусмотрено металлическое ограждение крыльца.

Крыльцо №2 имеет размеры в плане 4000 х 1350 мм х мм. Крыльцо запроектировано на две стороны от входа с 4 ступенями с каждой стороны шириной 300 мм, высотой 150 мм.

Ступени крыльца выполнена из бетона на мелком заполнители БСГТ С30/37 F 100 W4 с армированной сеткой 100 х 100 . Поверхность крыльца бетон на мелком заполнители БСГТ С12/15 F 100 W4. Так же предусмотрено металлическое ограждение крыльца поручни труб (60х3,5), стойки(60х3,5).

Крыльцо № 3 имеет размеры в плане 3400 х 4100 мм х мм. Запроектировано восемь ступеней шириной 300 мм, высотой 150 мм.

Ступени крыльца выполнены из бетона на мелком заполнители БСГТ С30/37 F 100 W4 с армированной сеткой 100 х 100 . Поверхность крыльца бетон на мелком заполнители БСГТ С12/15 F 100 W4. Так же предусмотрено металлическое ограждение крыльца.

Устройство крыльца входа выполнить по уплотненному песчаному основанию с тщательным послойным уплотнением. По поверхности песчаного основания выполнить уплотнение из щебня крупностью 30-40 мм.

В местах сопряжения плиты крыльца и ступеней с фундаментами и цоколем наружных стен должен выполняться зазор 2-3 см., заполняемый горячей асфальтовой мастикой или гидрофобизированной песчаной смесью.

Пандус гаража имеет размеры в плане 3680 х 2512 мм х мм. запроектирован с уклоном в 9⁰. Выполнен из асфальтобетона на песчано-гравийной подушке.

5. ИНЖЕНЕРНОЕ ОБЕСПЕЧЕНИЕ



.1 Водоснабжение и канализация



.1.1 Внутренние сети водоснабжения и канализации

Холодное водоснабжение жилого дома предусматривается от наружной водопроводной сети. Водоснабжение решено путем врезкой в существующий ввод водопровода.

Внутренняя сеть холодного водопровода запроектирована из полипропиленовых труб d=20-25 мм по ТУ 2248-032-00284581-98 выше отметки 0.000 и стальных оцинкованных лёгких под накатку резьбы труб НЦР d=15-35 мм по ГОСТ 3262-75 ниже отметки 0.000 и в топочной.

На сети водопровода в топочной предусмотрена установка шкафа пожарного (ШПК -1) для внутреннего пожаротушения.

Среднесуточное водопотребление по объекту составляет 4,3 м3/сут. Среднесуточное водоотведение по объекту составляет 4,3 м3/сут.

В проекте предусмотрен индивидуальный учёт воды для помещений разного назначения со счётчиками марки СКВ 15/х. На вводе водопроводной сети в здание предусмотрено устройство водомерного узла с водомером СКВ 20/х.

Трубопроводы холодного водоснабжения расположены в техническом и изолируется: Матами минераловатными прошивными безобкладочными М100 d=70 мм по ГОСТ 21880-94, рубероидом РМ-360 по ГОСТ 10923-82, стеклопластиком рулонным для теплоизоляции РСТ по ТУ 6-11-145-80.

Монтаж трубопроводов и установку приборов производить в соответствии с требованиями СНиП 3.05.01-85, П1-2000 к СНиП 2.04.01-85 «Внутренние санитар технические системы. Производство работ», ТКП 45-4.01-29-2006 «Сети водоснабжения и канализации из полимерных труб». При производстве строительно-монтажных работ соблюдать правила техники безопасности ТКП 45-1.03-40-2006 «Безопасность труда в строительстве [11]. Общие требования».

Горячее водоснабжение предусмотрено от емкостных водоподогревателей ARISTON, которые устанавливаются непосредственно около водоразборной арматуры.

Трубы холодного и горячего водоснабжения проложить с уклоном 0.002 в сторону устройства для опорожнения внутренней водопроводной сети.

Проектируемая сеть канализации врезана в существующий наружный изолированный водонепроницаемый выгреб 6 м.куб. С учетом норм водопотребления, рабочий объем выгреба рассчитан на 30-ти дневной запас. После заполнения. Рабочего объема выгреба, посредством ассенизаторской машины стоки вывозятся на ближайшие очистные сооружения для утилизации.

Внутренние сети хозяйственно бытовой канализации запроектированы из полипропиленовых труб d=50-100 мм по ТУ 2248-043-00284581-2000 выше отметки 0.000 и чугунных канализационных труб d=50-100 мм по ГОСТ 6942.3-98 ниже отметки 0.000. Вытяжная часть канализационных стояков выводится на 0,5 метра выше кровли.

Среднесуточное водопотребление составляет 4,3 м3/сутки (0.12 м3/час, 0.20 л/сек).

Полимерные трубопроводы систем внутренней канализации при проходе через строительные конструкции (перекрытия) необходимо обёртывать без зазора рулонными гидроизоляционными материалами.

Монтаж трубопроводов и установку приборов производить в соответствии СНиП 3.05.01-85, П1-2000 к СНиП 2.04.01-85.



.1.2 Наружные сети водоснабжения и канализации

Водоснабжение объекта решено врезкой в существующую водопроводную сеть диаметром 110 мм.

Нормы хозяйственно-питьевого и противопожарного водопотребления, расчетные расходы воды и свободный напор по проектируемой застройке принимаются согласно СНиП 2.04.02-84.

Проектом предусмотрен вынос водопровода длиной 14 м.

Рабочее давление в водопроводной сети на вводе в здание жилого дома составляет 0,23МПа.

Для подачи воды на хозяйственно-питьевые нужды запроектирована тупиковая водопроводная сеть из полиэтиленовых труб ПВД, тип С - питьевая d=20 мм, по ГОСТ 18599-83. Врезка и установка другой арматуры устраивается по типовым решениям 901.09.11-84.

При пересечении проектируемого водопровода (глубина заложения не менее 2.0 м) с существующими инженерными сетями прокладку выполнить в металлическом футляре.

Стальные трубопроводы и фасонные части покрыть усиленной антикоррозийной изоляцией.

Наружное пожаротушение решено от существующего водопровода. В доме предусмотреть средства внутриквартирного пожаротушения.

Канализация. Нормы водоотведения и расчетный расход сточных вод приняты согласно СНиП 2.04.03-85, ТКП 45-4.01-54-2007.

Среднесуточное водоотведение составляет 0,51 м3/сут.

Самотечная сеть хозяйственно-бытовых сточных вод запроектирована длиной 4,1 м, диаметром 110 мм.

Смотровые и поворотные колодцы на сети устраиваются из сборных железобетонных изделий по типовому проекту 902-09-22.84.

Люки водопроводных и канализационных колодцев устраивать:

-        в одном уровне с поверхностью проезжей части дорог;

-        в зеленой зоне застроенной территории на 50-70 мм выше поверхности земли;

-        вокруг колодцев, расположенных вне проезжей части дорог, предусмотреть отмостку;

-        отвод сточных вод осуществляется в проектируемый выгребной колодец (КК).

Монтаж сетей производить в соответствии с ТКП 45-4.01-29-2006.

Выгребной колодец в проекте представлен наружный изолированный водонепроницаемый выгреб 6 м.куб. Все элементы выгреба требуется монтировать на свежем растворе М200 с тщательным заполнением швов. С внутренней и наружной стороны кольца выгреба окрашиваются битумно-полимерной мастикой ТУ РБ - 00294846.148-98 за 2 раза. Вдоль стыка колец, до устройства обмазочной гидроизоляции, выполнить оклеенною гидроизоляцию из рулонного материала Г-ПХ-БЭ-М/ПП-3,5 по СТБ 1107-98.

Устройство отверстий в железобетонных кольцах выполнить методом сверления. После установки труб места прохода заделать смоляной прядью с последующей заделкой асбестоцементным раствором. С наружной стороны выгреба от отметки -1,270 до отметки -3,070 выполнить дополнительную изоляцию толщ.150 мм. из мятой глины. Вокруг люков выполнить отмостку шириной 1000 мм.

По днищу выгреба уложить слой бетона на мелком заполнителе с последующей окраской за 2 раза битумно-полимерной мастикой.

После окончания работ, до выполнения обратной засыпки грунта, произвести гидравлическое испытание выгреба. Обратную засыпку грунта выполнить с послойным уплотнением не допуская порчи гидроизоляции. Спланированная и уплотненная поверхность грунта в пределах выгреба должна быть увязана в общеплощадочную вертикальную планировку и не должна иметь просадок.



.2 Отопление и вентиляция


Проект разработан в соответствии с требованиями СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование», СНБ 3.02.04-03 «Жилые здания», СНБ 2.04.01-97 «Строительная теплотехника».

В здании запроектирована система поквартирного отопления от котла КТ-25ВП-2007 на твердом топливе. Теплоноситель-вода с температурой 95-70ºС.

В качестве нагревательных приборов приняты радиаторы чугунные 2КП-90х500.

Циркуляция воды в системах обеспечивается циркуляционным насосам SUPER SELECTRIC , UPS 40-50 F. Заполнение системы и подпитка осуществляется через расширительный сосуд, установленный на чердаке.

Выпуск воздуха предусмотрен через краны Маевского и микровоздушники. Спуск воды из системы отопления предусматривается в трап.

Котел устанавливается на бетонное основание. Перед топочной дверцей укладывается металлический лист размером 500х700, длинной стороной вдоль котла. Патрубок для присоединения котла к дымовому каналу изготавливаются из листовой стали толщиной 1мм, и покрывается огнеупорной хромо гнезитовой обмазкой с последующей изоляции плитами теплоизоляционными из минеральной ваты на силиконовым связующим Н150 по ГОСТ 9573-82 и покрывается слоем стеклопластиком рулонным РСТ-А по ТУ 6-11-145-80.

Система отопления монтируется из водогазопроводных легких труб под накатку резьбы по ГОСТ 3262-75, при открытой прокладке, и обыкновенных - при скрытой прокладке.

Расширительный сосуд, главный стояк, трубы на чердаке в полу покрываются краской в один слой, изолируются матами минераловатными прошивными без обкладочными М100 мм для расширительного бака.

Не изолируемые трубопроводы и нагревательные приборы окрашиваются масляной краской за 2 раза.

Трубопроводы в местах пересечений внутренних стен и перегородок следует прокладывать в гильзах из негорючих материалов. Края гильз должны быть на одном уровне с поверхностью стен, перегородок и потолков, но на 30мм выше поверхности чистого пола.

Заделку зазоров и отверстий в местах прокладки трубопроводов следует предусматривать негорючими материалами, обеспечивая предел огнестойкости ограждений.

Необходимо выполнить заземление металлических частей систем отопления путем присоединения их стальной лентой 4х25 мм к системе уравнивания потенциалов.

Так же в здании запроектирована система отопление «теплый пол». Система отопления «Теплый пол» двухтрубная коллекторная. Стояки и трубопроводы монтируются из универсальной трубы. Теплоноситель в системе вода с параметрами 45-500С.

Тепловую изоляцию предусмотреть для прямой и обратной трубы между коллектором и контуром «ТП».

Расчетная температура теплого пола 29-300С. Верхний слой системы - керамическая плитка. Шаг спирали отопительного контура 200-150 мм. Толщина бетонной стяжки -7 см.

Все стыковые соединения должны иметь доступ для проведения профилактического осмотра.

Расчетная температура помещений, в которых устанавливается система «Теплый пол» принята согласно ГОСТ 12.1.005-88 и нормам проектирования соответствующих зданий и сооружений.

Вентиляция жилого дома запроектирована приточно-вытяжная с естественным побуждением, непосредственно из помещений туалетов и топочной (с учетом вытяжки из жилых комнат 60 м3 на 1 человека в час) через вентиляционные каналы, заложенные в стенах, которые выводятся выше кровли. Приток - неорганизованный, через окна и двери.

Отвод продуктов сгорания от котла предусмотрен в дымоход из красного полнотелого кирпича высшего качества, нормального обжига, без трещин и посторонних примесей марки не ниже М-100 ГОСТ 530-95, выложенный:

а) на известковом или известково-цементном растворе - для кладок дымовых труб, вентканалов, дымовых каналов в стенах зданий;

б) на известково-цементном растворе - для кладки дымовых труб выше чердачного перекрытия;

в) на цементном растворе - для кладки труб выше кровли.

Горизонтальные воздуховоды выполнить из оцинкованной стали толщиной 0,5 мм

Для защиты от попадания осадков предусмотреть установку зонтов из оцинкованной стали.

Монтаж системы отопления и вентиляции производить в соответствии со СНиП 3.05.01-85 и пособием. П1-2000 к СНиП 2.0401-85.



.3 Электроснабжение, связь и сигнализация


Проект электроснабжения жилого дома разработан в соответствии с требованиями ПУЭ, СНиП 2.08.01-89 и П2-2000 «Электроустановки жилых и общественных зданий».

Категория надежности электроснабжения дома - III.

Напряжение в сети- 220В.

Расчетная нагрузка дома согласно П2-2000 составляет 5 кВт.

Сеть электроснабжения запроектирована от существующей опоры проводом 2СИП-2х16 до изолятора, установленного на доме, на высоте не менее 2,75м. От изолятора кабелем марки АВВГ сечением не менее 4х16мм2 в металлической трубе до вводного щита.

На вводе в доме запроектирован щит учётно-распределительный типа ЩУР 01-14 а/са, с трехфазным электронным счетчиком электрической энергии марки ЦЭ6822 (5-50)А. Защита от токов перегрузки и токов короткого замыкания осуществляется автоматическими выключателями ВА4729, нулевая защита осуществляется УЗО.

Управление освещением в жилом доме предусмотрено выключателями двухклавишными с подсветкой марки С510-207. Розетка скрытой установки двухместная с заземляющими контактами РС16-239.

Распределительная сеть освещения и подключения розеток выполняется кабелем марки ВВГ с медными жилами сечением 3х2,5 мм2 (с дополнительным третьим защитным проводником). Электроосвещение жилого дома выполнено светильниками с лампами накаливания.

Проектом предусматривается повторное заземление нулевого провода на вводе в здание. Для этого выполняется контур из 3-х вертикальных электродов из стали  12 мм (по 3 м каждый), расположенных на расстоянии 3 м друг от друга. Обвязку (сваркой) стержней произвести катанкой d=10 мм. В качестве «РЕ» проводника используется полосовая сталь сечением 24 мм2. Соединение главной заземляющей шины с контуром заземления выполняется в двух точках. Сопротивление контура заземления должно быть не более 30 Ом. Если после монтажа сопротивление окажется выше нормируемого, необходима, добавить недостающее количество электродов.

С целью уравнивания потенциалов предусмотрено соединение всех сторонних проводящих частей с шиной «РЕN» вводного щита (выполнена главная система уравнивания потенциалов ГСУП).

Проектом предусматривается раздельная прокладка нулевого рабочего «N» и нулевого защитного «РЕ» проводников. Нулевой рабочий и нулевой защитный проводники не допускается подключать под общий контактный зажим у потребителя.

При производстве электромонтажных работ следует руководствоваться СНиП, ПУЭ, ПТБ.

Радиофикация предусматривается от абонентской радиосети деревни.

Сеть радиофикации выполняется проводом ПТПЖ 2х1,2 скрыто под штукатуркой в швах строительных конструкций, в стояке из ПВХ труб Ø32 мм.

Магистральная сеть выполняется кабелем ПРПВМ 1х2х1,2 до первой коробки УК-П расположенной на 2-м этаже, по чердаку необходимо выполнить кабелем ПРПВМ 1х2х0,9 в стальной трубе Ø15 мм.

Радиорозетки устанавливаются на кухне и в одной из спальных комнат на высоте 0,3 - 0,8 м от пола и не далее 1 м от розеток электросети.

Пожарная сигнализация. На основании СНБ 3.02.04-03 «Жилые здания», п.7.12 в помещениях жилых комнат необходимо устанавливать автономные пожарные извещатели типа ИП 212-22 со встроенными звуковыми оповещателями и элементами питания типа «Крона». Автономные пожарные извещатели устанавливаются на потолке каждой жилой комнаты.

Монтаж сетей вести согласно ТКП 45-4.04-27.2006, ВСН 600-81, РД РО2140.015-2002.

6. РЕКОМЕНДАЦИИ ПО ТЕХНОЛОГИИ И ОРГАНИЗАЦИИ СТРОИТЕЛЬСТВА



.1 Указания к производству работ по устройству элементов фундаментов


. За условную отметку 0,000 принят уровень чистого пола, что соответствует абсолютной отметке.

2. Блоки бетонные монтировать на растворе М50 с тщательным заполнением горизонтальных и вертикальных швов. Блоки перевязывать с перепуском не менее 300мм. Монолитные заделки выполнять из бетона С16/20 F75 W8 СТБ 1544-2005.

3. Горизонтальную гидроизоляцию выполнить из слоя материала Г-ПХ-БЭ-пп/пп-0,3 (СТБ1107-98) методом подплавления покровного слоя по выровненному цементным раствором основанию. Стяжку огрунтовать битумом разжиженным бензином состава 1:2. Расход 0,2 кг./кв.м. Нахлест гидроизоляционного слоя не менее 0,1 м.

4. Фундаменты запроектированы ленточные из сборных бетонных блоков по серии Б1.016.1-1 вып. 1.98. и из фундаментных плит по серии Б1.012.1-1.99 вып. 1.2. Монолитные пояса выполнены из бетона С16/20 F75.

5. При обнаружении в основании насыпных грунтов или грунтов с нарушенной структурой необходимо их пройти и углубиться в материковый грунт не менее 300 мм.

6. При строительстве должны применяться методы работ, не приводящие к ухудшению свойств грунтов основания неорганизованным водоотливом и замачиванием, размывом поверхностными водами, промерзанием, повреждением механизмами и транспортом. Укладка фундаментов на мерзлый грунт не допускается

7. При отрывке, котлована 300 мм грунта до проектной отметки заложения фундаментов доработать вручную.

8. По периметру наружных стен выполнить асфальтобетонную отмостку шириной 1000 мм, толщиной 60 мм по гравийно-песчаному основанию толщиной 40 мм.

9. По периметру наружных стен предусматривается устройство утепляющей полосы шириной 800 мм толщиной 400 мм (керамзитовый гравий у=400 кг/м3).



.2 Указания к производству работ по устройству крыши и кровли


. Элементы стропильной крыши запроектированы из пиленого лесоматериала хвойных пород 2 сорта по СТБ 1713-2007, влажностью не более 20% и кровлей из асбестоцементных волнистых листов 40/150-8 СТБ 1118-98 Основной уклон кровли принят 55%.

. Деревянные элементы, соприкасающиеся с кладкой, должны быть тщательно антисептированы и изолированы прокладкой из двух слоев прокладочного рубероида РКП-350 ГОСТ 10923-93.

3. Все деревянные элементы подвергнуть обработке огнезащитной композицией ОК-ГФ (ТУ РБ 2861494. 003-96) Обработку производить при помощи кисти или распылением за 4 раза с общим расходом 0,4 л/м.

4. Основание под кровлю должно быть плоским на каждом участке кровли Отклонение уклона кровли должно быть не более 0,05 от величины уклона. Допускаются местные неровности основания с величиной отклонения от плоскости на участке длиной 1м вдоль ската - не более 5 мм, поперек ската - не более 10 мм.

5. Стропильные ноги крепить через одну скрутками из проволоки 2Ø4S500(Вр1) ГОСТ 6727-80 к анкерам, установленным в просверленных отверстиях в плитах перекрытия.

6. Вдоль конька кровли необходимо укладывать дополнительные бруски обрешетки для крепления коньковых элементов.

7. Расстояние от наружной поверхности дымоходов до деревянных конструкций должно быть не менее 130 мм в свету.

. Покрытие кровли выполнять из асбестоцементных волнистых листов - 40/150- 8 СТБ1118-2008.

9. Дополнительно противоветровыми скобами следует крепить коньковые элементы, листы первого (карнизного) ряда, листы, расположенные вдоль боковых свесов из расчета одна скоба один лист.

10. Бруски обрешетки прибить к стропильным ногам гвоздями К4х120 ГОСТ 4028-63 по шаблону через 750 мм.

14. Перед нанесением защитных покрытий поверхность стальных конструкций должна быть обезжирена и очищена от загрязнений и окислов. Степень очистки металлических элементов от окислов по ГОСТ 9.406-80 под лакокрасочное покрытие. Качество лакокрасочного покрытия должно соответствовать VI классу по ГОСТ 9.032-74.



.3 Указания к производству работ по устройству элементов дверных заполнений


. Перед установкой дверных блоков произвести измерения геометрических размеров проёмов соответственно СНиП 3.03.01, СТБ 1143 и СТБ1151.

2. Величина монтажного зазора между дверным блоком и проёмом должна соответствовать требованиям проектной документации и П1-05 к СНБ 1.03.07.

3. Поверхности коробок деревянных дверных блоков, примыкающие к стене, должны быть антисептированны в соответствии с требованиями проектной документации.

4. Расстояние между крепёжно элементами не должны превышать 800 мм.

5. Узлы крепление дверных коробок выполняется фирмой-изготовителем после проведения тендерных торгов с учётом ТКП 45-3.02-11-2000 и СНБ 1.03.07-04.

6. Прочность крепления дверных блоков в проёмах должна соответствовать требованиям проектной документации.

. Монтажные швы по периметру примыкания дверных блоков к проёмам должны быть выполнены после закрепления блоков в проектном положении в соответствии с требованиями проектной документации и нормативно технических документов. Соприкасающиеся поверхности блоков и стеновых проемов должны быть очищены от пыли, грязи, масляных пятен, наледи.

. Сопоставление теплоотдаче воздухопроницаемость водопроницаемость, звукоизоляция и паропроницаемость монтажных швов должны соответствовать требованиям проектной документации П1-05 к СНБ 1.03.07.

9. Монтажные швы с наружной стороны должны быть защищены в соответствии с требованиями проектной документации, с внутренней - должны закрываться штукатурным слоем или наличником.

10. В местах стыковки наличников зазоры и уступы не допускаются.

11. Запирающие приборы должны быть установлены на одной высоте.

12. На двери должны быть установлены устройства для открытия и закрытия дверей.

7. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ И ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ

Проектом предусматриваются в соответствии с требованиями СНиП 2.02.03-03, СНиП 2.01.02-85*, СНБ 2.02.02-01, а также действующими инструкциями и указаниями технологические процессы, обеспечивающие безотходное производство [20].

Внутренний противопожарный водопровод в доме не предусматривается, так как строительный объем здания 1728,8 м3, класс функциональной пожарной опасности Ф 5.4, согласно ТКП 45-2.02-138-2009 табл.6 (с учетом требований п.4.5) в зданиях, строительный объем которых менее 5000 м3, внутренний противопожарный водопровод допускается не предусматривать [23].

Расход воды на наружное пожаротушение определяется в соответствии с ТКП 45-2.02-138-2009 (табл.2 [23]) так как строительный объем здания 1728,8 м3, класс функциональной пожарной опасности Ф 5.4, расход воды на наружное пожаротушение составляет 10 л/с (36 м3/ч).

Все деревянные элементы перекрытия, кровли подлежат пропитке огнебиозащитной композицией БАН.

Гидрант пожаротушения располагается от здания на расстоянии 24м Ф125мм в существующем колодце. Проектом предусмотрены первичные средства пожаротушения (пожарный щит, огнетушители пенные, порошковые.) в помещения кухни, топочной и гаража.

8. РЕСУРСО- И ЭНЕРГОСБЕРЕЖЕНИЕ

.1 Общее положения

Энергетика Республики Беларусь, будучи одним из базовых секторов экономики, охватывающая выработку, преобразование и передачу различных видов энергии, в значительной степени зависит от внешних поставок первичных энергетических ресурсов. В среднем на выпуск продукции тратится в 3-5 раз больше энергии и сырья, чем в странах Европейского союза или США. Поэтому повышение эффективности использования топливно-энергетических ресурсов и создание условий для целенаправленного перевода экономики Республики Беларусь наэнергосберегающий путь развития является актуальнейшей задачей [26].

К основным техническим приоритетам деятельности в области энергосбережения относятся:

повышение эффективности работы генерирующих источников за счет изменения структуры генерирующих мощностей в сторону расширения внедрения парогазовых и газотурбинных технологий;

увеличения выработки электроэнергии на тепловом потреблении;

преобразование котельных в мини-ТЭЦ;

оптимизация режимов работы энергоисточников и оптимального распределения нагрузок энергосистемы;

модернизация и повышение эффективности работы действующих и вновь возводимых котельных;

внедрение котельного оборудования работающего на местных видах сырья;

снижение потерь и технологического расхода энергоресурсов при их транспортировки;

внедрение автоматических систем регулирования потребления энергоносителей;

разработка и внедрение энергосберегающих технологий;

дальнейшее развитие системы учета всех видов энергоносителей, а также внедрение многотарифных счетчиков энергии;

максимальная утилизация тепловых энергоресурсов;

автоматизация теплопотребления (регулирование на тепловом узле и индивидуальное регулирование по помещениям, учет теплопотребления);

утепление зданий (тепловая изоляция наружных стен, крыш, подвалов, установка современных оконных блоков);

замена низкоэффективных осветительных приборов и другого электрического оборудования;

поддержка программы информирования населения о необходимости энергосбережения [17].

На сегодняшний день в республике 38% топлива тратится на отопление, водоснабжение и другие коммунальные услуги. За счет утепления ограждающих конструкций зданий, окон, дверей, регулирования подачи энергоносителей, усовершенствования систем вентиляции можно сэкономить до 50% всех расходуемых сейчас энергоресурсов.

Используя современные технологии, уменьшение расхода теплоты на горячее водоснабжение достигается за счет повышения качества технической эксплуатации систем горячего водоснабжения, выполнения правил планово-предупредительного ремонта (5%), автоматизации работы насосов увеличивающих напор воды в зданиях и циркуляционных насосов горячей воды (до 50%), установка квартирных водосчетчиков (4%).

Потери тепла при его транспортировке приводит к необходимости реконструкции существующих теплопроводов. Замена старых труб на новые, эффективно утепленные - предварительно теплоизолированные трубы. Теплоизолированные трубы надежно защищены от влаги полиэтиленовой оболочкой. На всем протяжении такого трубопровода устраиваются специальные датчики, которые в случае нарушения целостности системы, посылают сигнал на диспетчерский пункт. Это позволяет оперативно определять места повреждения с точностью до 1м.

.2 Мероприятия по энергосбережению

Порядок проведения энергосберегающих мероприятий определяется Законом Республики Беларусь «Об энергосбережении», а также устанавливается Правительством Республики Беларусь.

Основные принципы государственного управления в области энергосбережения включают в себя:

осуществление государственного надзора за рациональным использованием предприятиями топливно-энергетических ресурсов;

разработку программ энергосбережения различного уровня (государственных и межгосударственных, республиканских, отраслевых и так далее);

разработку нормативных документов, стимулирующих снижение энергоёмкости производства, сферы услуг;

разработку и внедрение различных финансово-экономических механизмов, обеспечивающих заинтересованность производителей и пользователей энергоресурсов в более экономном и эффективном использовании топливно-энергетических ресурсов;

стимулирование более широкого применения местных топливно-энергетических ресурсов;

организацию осуществления государственной экспертизы энергетической эффективности предприятий и организаций;

пропаганду передового отечественного и зарубежного опыта в области энергосбережения;

организацию обучения персонала и населения методам экономии топливно-энергетических ресурсов.

Государство осуществляет научно-техническое обеспечение предприятий и учреждений в сфере энергосбережения в рамках государственных и межгосударственных научно-технических программ, а также инновационных проектов. При этом важное значение имеет введение учебных курсов по энергосбережению в программы высших, средних и профессионально-технических учебных заведений. [5].

При проектировании здания применялись все необходимые требования по энергосбережению.

В здании запроектированы наружные стены из ячеистого бетона, выполнены толщиной 400 мм.

Для удовлетворения требований по энергосбережению оконные проёмы заполнены оконными блоками из ПВХ-профиля, с заполнением светопрозрачной части двухкамерными стеклопакетами. Благодаря двухслойному остеклению коэффициент теплопередачи достигает значения ниже единицы - особенно качественные окна могут даже обеспечивать значение коэффициента теплопередачи 0,5. В качестве теплоизолирующих материалов при заделке зазоров используются: пена монтажная, высококачественная, саморасширяющаяся полиуретановая однокомпонентная производства «SOUDAL N.V.» Пена не содержит фреона и служит для профессиональных монтажно-герметизационных работ при установке различного рода дверных и оконных блоков. При этом учитывается их совместимость с поверхностью сцепления материала конструкции рамы.

Кровля выполнена с применением новейших материалов с покрытием из мягкой битумной черепицы «Катепал». Что экономит время на устройство кровли, а также продлевает её срок службы. Так же в качестве утепления, кровельный пирог предусматривает утепление минераловатными плитами. Что так же, уменьшает потери тепла.

Так же для предотвращение потерь тепла в доме запроектирована система теплый пол.

8.3 Состав и содержание раздела «Энергоэффективность»

Раздел "Энерго- и ресурсоэффективность" должен содержать:

а) общую характеристику запроектированного здания;

б) расчет теплотехнических показателей здания;

в) расчет энергетических показателей здания;

г) сопоставление проектных решений в части энергопотребления с требованиями данных норм;

д) сведения о проектных решениях, направленных на повышение энерго- и ресурсоэффективности;

е) энергетический паспорт здания.

В общей характеристике здания должно быть отражено функциональное назначение, тип и конструктивное решение здания, включая:

-        назначение здания (жилое, общественное, административное, бытовое);

-        размещение в застройке (отдельно стоящее, сблокированное);

-        тип (малоэтажное, средней этажности, многоэтажное, с указанием количества этажей);

-        конструктивное решение (крупнопанельное, кирпичное, каркасное, монолитное железобетонное);

-        геометрические показатели здания:

-        площадь наружных стен Fст =415 м2;

-        площадь заполнений световых проемов Fок =41,9 м2;

-        площадь кровли Fк =151,3 м2;

-        площадь пола первого этажа F1пол=120,32 м2;

-        площадь пола над проездами F2пол;

-        отапливаемую площадь здания (суммарная площадь пола этажей здания), Fот=167,55 м 2;

-        отапливаемый объем здания (равный объему, ограниченному внутренними поверхностями наружных ограждений здания) Vот=2409,15 м3;

-        коэффициент остекленности фасада здания, fос=0,117;

-        показатель компактности здания, kз.

Расчетный показатель компактности здания kз следует определять по формуле Kз = Fнsum/ Vот, (1)

где Fнsum - общая площадь внутренних поверхностей наружных ограждающих конструкций, включая покрытие (перекрытие) верхнего этажа и перекрытие пола нижнего отапливаемого помещения, м2;

Vот - отапливаемый объем здания, м3.

Kз = Fнsum/ Vот=775,75/2409,1=0,322

Расчетный показатель компактности жилых зданий kз не должен превышать следующих значений:

,25 - для 16-этажных зданий и выше;

,29 - для зданий от 10 до 15 этажей включительно;

,32 - для зданий от 6 до 9 этажей включительно;

,36 - для 5-этажных зданий;

,54 - для 3-этажных зданий;

,61; 0,54; 0,46 - для двух-, трех- и четырехэтажных блокированных и секционных домов соответственно;

,9 - для двух- и одноэтажных домов с мансардой;

,1 - для одноэтажных домов.

Расчетный показатель компактности жилых зданий kз не превышает значения.

8.4 Расчет параметров энергоэффективности и теплотехнических параметров

8.4.1  Расчетные условия

Расчетные условия должны включать в себя следующие данные:

-        расчетную температуру внутреннего воздуха, tв= 18°C (табл. 4.1. / Т/);

-        расчетную температуру наружного воздуха, tн = -25 °С, (табл. 4.3. / Т/);

-        продолжительность отопительного периода, Z=221 сут. (табл. 4.4. / Т/);

-        среднюю температуру наружного воздуха за отопительный период, tот= 1,2°C (табл. 4.4. / Т/);

-        градусо-сутки отопительного периода, D, °С×сут;

-        стоимость тепловой энергии (по действующим ценам), Сэн=101447 руб/ГДж;

-     стоимость теплоизоляционного материала, См = 491461,755 руб/м3, (по действующим ценам).

Количество градусо-суток отопительного периода D, °С×сут, следует определять по формуле

                                            (2)

где tот и Zот - средняя за отопительный период температура наружного воздуха, °С, и продолжительность отопительного периода, сут;

tв       - расчетная температура внутреннего воздуха, °С.

8.4.2 Расчет теплотехнических показателей здания

Теплотехнические показатели должны быть представлены сопротивлением теплопередаче наружных ограждений и удельной тепловой характеристикой здания.

Расчет сопротивления теплопередаче наружных ограждающих конструкций (стен, Rт.ст, заполнений проемов, Rт.ок, покрытия (чердачного перекрытия) Rт.пок, пола первого этажа, Rт.1пол, пола над проездами Rт.2пол) выполняется по методике изложенной в ТКП /1/.

Сопротивление теплопередаче наружных стен следует принимать равным экономически целесообразному Rт.эк, м2×°С/Вт, определяемому по формуле (5.1) /Т/, но не менее требуемого сопротивления теплопередаче Rт.тр, м2×°С/Вт, определяемого по формуле (5.2) /Т/, и не менее нормативного сопротивления теплопередаче Rт.норм, м2×°С/Вт, приведенного в таблице 5.1 /Т/.

Удельную тепловую характеристику здания qзд, Вт/(м2°С), определяют по формуле

           (3)

где Fот - отапливаемая площадь здания (суммарная площадь пола этажей здания), м2;

Fст, Fок, Fпок, F1пол, F2пол - площадь наружных ограждающих конструкций отапливаемых помещений здания, соответственно, стен, заполнений световых проемов, покрытия (чердачного перекрытия), пола первого этажа, пола над проездами, м2;

Rт.ст, Rт.ок, Rт.пок, Rт.1пол, Rт.2пол - сопротивление теплопередаче наружных ограждающих конструкций отапливаемых помещений здания, соответственно, стен, заполнений световых проемов, покрытия (чердачного перекрытия), пола первого этажа, пола над проездами, м2×°С/Вт;

n1, n2 - коэффициенты, учитывающие положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху, соответственно, покрытия (чердачного перекрытия), пола первого этажа (таблица 5.3. /Т/).

Экономически целесообразное сопротивление теплопередаче Rт.эк, м2×°С/Вт, следует определять по формуле:


где Rт.тр - требуемое сопротивление теплопередаче, м2×°С/Вт, определяемое по формуле:


здесь tв     - расчетная температура внутреннего воздуха, °С, принимаемая по таблице 4.1/1/;

tн        - расчетная зимняя температура наружного воздуха, °С, принимаемая по таблице 4.3 с учетом тепловой инерции ограждающих конструкций D (за исключением заполнений проемов) по таблице 5.2 /1/;

n        - коэффициент, учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху, принимаемый по таблице 5.3/1/;

aв      - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м2×°С), принимаемый по таблице 5.4/1/;

Dtв     - расчетный перепад между температурой внутреннего воздуха и темпера­турой внутренней поверхности ограждающей конструкции, °С, принимаемый по таблице 5.5/1/;

Ст.э   - стоимость тепловой энергии, руб/ГДж, принимаемая по действующим ценам;

zо.т    - продолжительность отопительного периода, сут, принимаемая по таблице 4.4/1/;

tн.от     - средняя за отопительный период температура наружного воздуха, °С, принимаемая по таблице 4.4/1/;

См    - стоимость материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции, руб/м3, принимаемая по действующим ценам;

l        - коэффициент теплопроводности материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции в условиях эксплуатации согласно таблице 4.2, Вт/(м×°С), принимаемый по приложению А.

Для стен:


Для оконных проемов:




Для покрытий:


Для пола первого этажа:


Тогда:

.5 Энергетические показатели здания

.5.1 Потери теплоты через ограждающие конструкции

Потери теплоты через отдельные ограждающие конструкции Q, Вт, с округлением до 10 Вт для помещений, определяют по формуле:

,    (4)

где F          - расчетная площадь ограждающей конструкции, м2;

Rт      - сопротивление теплопередаче ограждающей конструкции, м2 · °С/Вт;

tв        - расчетная температура воздуха в помещении, °С, с учетом повышения ее в зависимости от высоты для помещений высотой более 4 м;

tн       - расчетная температура наружного воздуха для холодного периода года при расчете потерь теплоты через наружные ограждающие конструкции или температура воздуха более холодного помещения - при расчете потерь теплоты через внутренние ограждающие конструкции, °C;

b       - добавочные потери теплоты в долях от основных потерь;

n       - коэффициент, принимаемый по ТКП в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху.

Добавочные потери теплоты через ограждающие конструкции b следует принимать в долях от основных потерь:

а) в помещениях любого назначения через наружные вертикальные и наклонные (вертикальная проекция) стены, двери и окна, обращенные на север, восток, северо-восток и северо-запад - 0,10, на юго-восток и запад - 0,05;

в общественных, административных, бытовых и производственных помещениях через две наружные стены и более - 0,15, если одна из ограждающих конструкций обращена на север, восток, северо-восток и северо-запад, и 0,10 - в других случаях;

в угловых помещениях - дополнительно по 0,05 на каждую стену, дверь и окно;

б) в помещениях (при типовом проектировании) через стены, двери и окна и обращенных на любую из сторон света, - 0,08 при одной наружной стороне и 0,13 - для угловых помещений, а во всех жилых помещениях - 0,13 независимо от количества наружных стен;

в) через наружные двери, не оборудованные воздушными или воздушно-тепловыми завесами, при высоте зданий H, м, от средней планировочной отметки земли до верха карниза, центра вытяжных отверстий фонаря или устья шахты:

,20H - для тройных дверей с двумя тамбурами между ними;

,27H - для двойных дверей с тамбуром между ними;

,34H - для двойных дверей без тамбура;

,22H - для одинарных дверей;

г) через наружные ворота, не оборудованные воздушными и воздушно-тепловыми завесами, -3,00 при отсутствии тамбура и 1,00 - при наличии тамбура у ворот.

Теплопотери для стен:


Теплопотери для оконных проемов:


Теплопотери для покрытий над подвалом:


Теплопотери для пола:

8.5.2 Бытовые поступления теплоты за отопительный период

Годовые поступления теплоты от электрических приборов, освещения, технологического оборудования, коммуникаций, материалов, людей и других источников Qhs, кВт×ч, следует определять по формуле

,                                                               (5)

где          - суммарный тепловой поток, регулярно поступающий в помещения здания от электрических приборов, освещения, технологического оборудования, коммуникаций, материалов, людей и других источников, Вт, при этом тепловой поток, поступающий в комнаты и кухни жилых домов, следует принимать - 21,0 Вт на 1 м2 пола;

Zот - продолжительность отопительного периода, сут, (табл. 4.4. / Т/);

.5.3 Годовые потери теплоты здания

Годовые потери теплоты здания Qts, кВт×ч, следует определять по формуле

, (6)

где        - сумма потерь теплоты через ограждающие конструкции помещений, Вт;

tв       - средневзвешенная по объему здания расчетная температура внутреннего воздуха, °С;

tх        - средняя температура наиболее холодной пятидневки обеспеченностью 0,92, °С, принимаемая по ТКП /1/;

D      - количество градусо-суток отопительного периода, °С×сут.



.5.4 Суммарный годовой расход тепловой энергии на отопление и вентиляцию здания

Суммарный годовой расход тепловой энергии на отопление и вентиляцию здания Qs, кВт×ч, следует определять по формуле

Qs =Qts - Qhs ×h1 ,           (7)

где Qts - годовые потери теплоты здания, кВт×ч;

Qhs - годовые поступления теплоты от электрических приборов, освещения, технологического оборудования, коммуникаций, материалов, людей и других источников, кВт×ч;

h1 - коэффициент, принимаемый по таблице 1 в зависимости от способа регулирования системы отопления здания.

Таблица 8.1

Система отопления и способ регулирования

Коэффициент h1

Электроотопление с индивидуальным регулированием  Водяное отопление с индивидуальными автоматическими терморегуляторами у отопительных приборов Водяное отопление с местным пофасадным регулированием по температуре внутреннего воздуха помещений-представителей Водяное отопление с местной системой регулирования по температуре наружного воздуха («следящая система регулирования») Водяное отопление без регулирования

0,85  0,80  0,60  0,40 0,20


Qs=Qts-Qhs×h1=150,54 - 69,05 0,4=122,92 кВтч

.5.5 Удельные расходы тепловой энергии на отопление и вентиляцию

Удельные расходы тепловой энергии на отопление и вентиляцию зданий qА, Вт×ч/(м2×°С×сут), и qV, Вт·ч/(м3×°С×сут), следует определять по формулам:

,           (8)

,          (9)

где Qs - суммарный годовой расход тепловой энергии на отопление и вентиляцию здания, кВт×ч;

Fот - отапливаемая площадь здания, м2, определяемая по внутреннему периметру наружных вертикальных ограждающих конструкций;

Vот    - отапливаемый объем здания, м3;

D    - количество градусо-суток отопительного периода, °С×сут.


8.5.6 Нормативные удельные расходы тепловой энергии

на отопление и вентиляцию

Нормативные удельные расходы тепловой энергии на отопление и вентиляцию жилых и общественных зданий приведены в таблице 8.2.

Таблица 8.2

Наименование  объектов нормирования

Нормативный удельный расход тепловой энергии


на отопление и вентиляцию

на вентиляцию  с искусственным  побуждением


qАн, Вт×ч/(м2×°С×сут)

qVн, Вт×ч/(м3×°С×сут)

qh in, Вт×ч/(м3×°С×сут)

1 Жилые дома (9 этажей и более) с наружными стенами из:  многослойных панелей  монолитного бетона  штучных материалов

  21,7 22,2 22,9

  7,8 7,9 8,2

  - - -

2 Жилые дома (6-8 этажей) с наружными стенами из:  многослойных панелей  штучных материалов

  23,0 24,4

  8,2 8,7

  - -

3 Жилые дома (4-5 этажей) с наружными стенами из:  многослойных панелей  штучных материалов

  22,5 24,0

  8,0  8,6

  - -

4 Жилые дома (2-3 этажа) с наружными стенами из штучных материалов

 29,6

 10,6

 -

5 Коттеджи, жилые дома усадебного типа, в том числе с мансардами

 35,4

 12,6

 -

6 Детские сады с наружными стенами из:  многослойных панелей  штучных материалов

 - -

 8,4 8,7

 1,0 1,0

7 Детские сады с бассейном с наружными стенами из:  многослойных панелей  штучных материалов

  - -

  9,4 10,0

  1,4 1,4

8 Школы с наружными стенами из:  многослойных панелей  штучных материалов

 - -

 5,5 5,7

 3,7 3,7

9 Поликлиники с наружными стенами из:  многослойных панелей  штучных материалов

 - -

 5,8 6,2

 3,5 3,5

10 Поликлиники с бассейном или гимнастическим залом с наружными стенами из:  многослойных панелей  штучных материалов

   - -

   6,9 7,2

   6,0 6,0

11 Административное здание с наружными стенами из: многослойных панелей штучных материалов

  - -

  5,1 5,3

  3,8 3,8

Примечания 1 Значения нормативных удельных расходов тепловой энергии на отопление определены при коэффициенте остекленности, равном: для поз. 1-4 - 0,18; для поз. 5 - 0,15. 2 Значения удельных расходов тепловой энергии на вентиляцию с искусственным побуждением приведены в качестве справочных.  Продолжительность работы систем приточной вентиляции с искусственным побуждением для общественных зданий за отопительный период определена на основании следующих исходных данных: - для детских яслей-садов: 5-дневная рабочая неделя и 12-часовой рабочий день; - для общеобразовательных школ: 6-дневная рабочая неделя и 12-часовой рабочий день; - для административных зданий: 5-дневная рабочая неделя и 10-часовой рабочий день.

.6 Энергетический паспорт здания

На основании выполненных расчетов заполняется энергетический паспорт здания, который предназначен для подтверждения соответствия показателей энергетической эффективности и теплотехнических показателей здания показателям, установленным в нормах РБ.

Форма энергетического паспорта приведена в приложении 1.

8.7     Сведения о проектных решениях, направленных на повышение энерго- и ресурсоэффективности

Для удовлетворения требований по ресурсо- и энергосбережению в дипломном проекте выполняются следующие меры:

−        Организация труда рабочих предусматривает минимальное количество трудовых ресурсов, то есть на строительной площадке все строители подобраны с учётом требований;

−        Строительные материалы привозятся на объект по плану, с использование грузовых машин необходимой грузоподъёмности и коэффициентом использования машины по грузоподъёмности приблизительно равным единице;

−        Строительная площадка разработана таким образом, что её размеры минимальны для выполнения СМР с учётом требований техники безопасности и охраны труда;

−        Отношение площади оконных проемов к площади наружных стен не превышает 18%;

−        Применение эффективный утеплитель матами минераловатными плитами Isovrer КТ-40-160мм., с гидроизоляцией;

−        Применение оконных блоков из ПВХ двухкамерными стеклопакетами;

−        Применение энергоэффективных ограждающих конструкций из блоков ячеистого бетона;

−        Горизонтальные воздуховоды выполнить из оцинкованной стали толщиной 0,5 мм .Для защиты от попадания осадков предусмотреть установку зонтов из оц. стали;

при проектировании инженерных систем:

−        В здании запроектирована система поквартирного отопления от котла КТ-25ВП-2007 на твердом топливе. Устанавливается насос циркуляционный SUPER SELECTRIC , UPS 40-50 F. Параметры теплоносителя 95-700. Нагревательные приборы-радиаторы 2КП-90х500.

−        Поквартирный учет расхода горячей воды и установка приборов регулирования систем отопления;

−        Выполнить трубопроводные системы из полимерных материалов, отличающихся долгим сроком службы (более 50 лет), для систем горячего, холодного водоснабжения и канализации;

−        Использования электроэнергии при автоматизированным управлении освещением;

−        Осуществление разработки (как части проекта) энергетического паспорта жилого дома;

−        Повышение эффективности использования отраженного света.

−        Увеличение коэффициентов отражения поверхностей помещений (покраска в более светлые тона).

−        Дымовентиляционные шахты в пределах чердака утеплить плитами из ячеистого бетона ПТ 350-1-60.60.10-2 СТБ 1034-96 на цементно-известковом растворе М 50.

9. ОХРАНА ТРУДА



9.1 Основные проблемы и задачи охраны труда в современных условиях


Согласно статье 221 Трудового кодекса Республики Беларусь, охрана труда - система обеспечения безопасности жизни и здоровья работников в процессе трудовой деятельности, включающая правовые, социально-экономические, организационные, технические, психофизиологические, санитарно-гигиенические, лечебно-профилактические, реабилитационные и иные мероприятия и средства [13].

Охрана труда является важнейшей социально-экономической проблемой, требующей к себе постоянного внимания со стороны государства, нанимателей, объединений работников. Важнейший социальный эффект реализации мер по охране труда - это сохранение жизни и здоровья работающих.

Здоровые и безопасные условия труда способствуют повышению производительности, удовлетворенности работников своим трудом, созданию хорошего психологического климата в трудовых коллективах, что приводит к снижению текучести кадров, созданию стабильных трудовых коллективов.

Общество несет огромные экономические издержки, обусловленные недооценкой потенциальных возможностей охраны труда в повышении эффективности производства. Экономический ущерб включает в себя потери вследствие снижения объема выпускаемой продукции, ухудшения ее качества, нарушения производственных планов, повреждения зданий, сооружений, оборудования. Наиболее крупные аварии могут повлечь тяжелые социальные и экономические последствия. Значительные средства идут на предоставление льгот и компенсаций в связи с неблагоприятными условиями труда, выплаты пособий в связи с травмами, профессиональными заболеваниями, временной утратой трудоспособности.

По оперативным данным Департамента государственной инспекции труда за январь-май 2014 года наблюдается снижение количества несчастных случаев в сравнении с аналогичным периодом 2013 года. В организациях Республики Беларусь за январь-май 2014 года в результате несчастных случаев на производстве погибло 64 работника, а за аналогичный период 2013 года погибло 69 работников.

Наиболее частыми причинами несчастных случаев со смертельным исходом, приведших к гибели работников, специальное расследование которых завершено, явились невыполнение руководителями и специалистами обязанностей по охране труда, а также нарушение потерпевшими трудовой, производственной дисциплины, инструкций по охране труда[2].

Реализация конституционных прав граждан на здоровые и безопасные условия труда является одной из важнейших задач социальной политики государства. Для наиболее полного соблюдения этих прав была утверждена Республиканская целевая программа по улучшению условий и охраны труда на 2011-2015 годы.

Цель Республиканской программы - создание условий, обеспечивающих сохранение жизни и здоровья работников в процессе трудовой деятельности, снижение профессиональных рисков.

Основные задачи Республиканской программы - снижение уровней производственного травматизма и профессиональной заболеваемости, которые предусматривается решить за счет:

-  совершенствования законодательства в области охраны труда с учетом международного опыта;

-        внедрения систем управления охраной труда, обеспечивающих оценку уровней профессиональных рисков работников, разработку и реализацию мероприятий, направленных на их минимизацию;

-        осуществления комплекса мероприятий по техническому переоснащению и модернизации производств, улучшению условий труда работников;

-        совершенствования обучения, переподготовки и повышения квалификации работников по вопросам охраны труда;

-        проведения научных исследований и разработок в области охраны труда;

-        внедрения современных технологий информационного обеспечения организаций по вопросам охраны труда, совершенствования пропаганды охраны труда;

-        совершенствования механизма экономической заинтересованности организаций в улучшении условий и повышении безопасности труда [16].

Стратегия обеспечения стабильности социально-трудовой сферы требует принятия мер, направленных на создание более действенного механизма экономической заинтересованности организаций в улучшении условий и повышении безопасности труда, совершенствовании защиты трудовых прав граждан.



.2 Анализ опасных и вредных производственных факторов при устройстве кровли


Производственная опасность - это возможность воздействия на работающих опасных и вредных производственных факторов. Результатом отрицательных воздействий этих факторов могут стать профессиональные заболевания [18].

Вредный производственный фактор (вредный фактор) - производственный фактор, воздействие которого на работающего в определенных условиях может привести к заболеванию или снижению работоспособности и (или) отрицательному влиянию на здоровье потомства.

Опасный (производственный) фактор - производственный фактор, воздействие которого на работающего в определенных условиях может привести к травме, внезапному резкому ухудшению здоровья или смертельному исходу [22].

Основным опасным производственным фактором при работе на высоте является расположение рабочего места выше поверхности земли (пола, настила) или над пространством, расположенным ниже поверхности земли, и связанное с этим возможное падение работника или падение предметов на работника [24].

Причины падения работников с высоты:

-  технические - отсутствие ограждений, предохранительных поясов, недостаточная прочность и устойчивость лесов, настилов, люлек, лестниц;

-        технологические - недостатки в проектах производства работ, неправильная технология ведения работ;

-        психологические - потеря самообладания, нарушение координации движений, неосторожные действия, небрежное выполнение своей работы;

-        метеорологические - сильный ветер, экстремальная температура воздуха, дождь, снег, туман, гололед.

Причины падения предметов на работника:

-  падение груза, перемещаемого грузоподъемными машинами, вследствие обрыва грузозахватных устройств, неправильной строповки (обвязки), выпадения штучного груза из тары и другие;

-        падение монтируемых конструкций вследствие конструктивных недостатков, нарушения последовательности технологических операций и другие;

-        аварии строительных конструкций вследствие проектных ошибок, нарушения технологии изготовления сборных конструкций, низкого качества строительно-монтажных работ и другие;

-        падение материалов, элементов конструкций, оснастки, инструмента и тому подобного вследствие нарушения требований правил безопасности - отсутствие бортовой доски у края рабочего настила лесов и другие.

В процессе работы на работника также могут действовать вредные и опасные производственные факторы:

-  движущиеся машины и механизмы - от воздействия движущихся, разлетающихся, вращающихся предметов, деталей во время эксплуатации машин, механизмов и оборудования можно получить смертельные травмы;

-  повышенная или пониженная температура воздуха рабочей зоны - воздействие холода на работника в течение рабочей смены приводит не только к простудным заболеваниям, но и нарушает координацию и способность выполнять точные операции, вызывает тормозные процессы в коре головного мозга, способствует развитию патологий, которые могут проявляться в виде полинейропатии конечностей, периферического ангиодистонического синдрома конечностей и т.д. Возможны и обморожения. В холодных условиях особенно тяжело приходится гипертоникам, астматикам, людям с заболеваниями пищеварительного тракта и тем, кто страдает мочекаменной болезнью. Повышенная температура может привести к уменьшению работоспособности, перегреву, потере сознания и даже к ожогам. При повышении температуры в первую очередь страдают люди с сердечнососудистыми заболеваниями и болезнями органов дыхания. Работники, подолгу трудящиеся вне затененных мест, подвергаются повышенному риску воздействия ультрафиолетовых лучей, что может приводить к ожогам, появлению веснушек, возникновению кожных пятен и к преждевременному старению кожи, наносить вред зрению (катаракты) и повышать риск заболевания раком кожи;

-  повышенная влажность воздуха рабочей зоны вызывает затруднение теплообмена организма с окружающей средой, а затем тепловой удар;

-        повышенная подвижность воздуха вызывает потерю организмом человека тепла и простудные заболевания;

-  повышенное значение напряжения в электрической цепи, замыкание которой может произойти через тело человека вызывает локальные и общие поражения организма человека электрическим током (ожоги, механические повреждения, электрический удар) вплоть до смертельного исхода;

-  недостаточная освещенность рабочей зоны влияет на функционирование зрительного аппарата, то есть определяет зрительную работоспособность, на психику человека, его эмоциональное состояние, вызывает усталость центральной нервной системы, возникающей в результате прилагаемых усилий для опознания четких или сомнительных сигналов;

-  острые кромки, заусенцы и шероховатость на поверхностях инвентаря, инструмента, изделий приводят к ранению, повреждению незащищенных участков тела;

-        физические нагрузки воздействуют в первую очередь на опорно-двигательный аппарат (мышцы, суставы, связки, кости в любой части тела человека) и на периферическую нервную систему (чаще всего верхних конечностей, области шеи, поясницы, но не исключены и другие локализации). Это приводит к общей усталости организма и потере работоспособности;

-        химически опасные и вредные производственные факторы;

-        возможность пожара при работе с легковоспламеняющимися и горючими жидкостями;

-  повышенный уровень шума на рабочем месте при длительном воздействии на организм человека снижает зрение, слух, повышает кровяное давление, понижает внимание, в особых случаях вызывает потерю слуха;

-  повышенный уровень вибрации на рабочем месте при длительном воздействии вызывает головные боли, головокружения, нарушения сна, снижение работоспособности, ухудшение сердечной деятельности. При увеличении интенсивности колебаний и длительности их воздействия возникают изменения, приводящие в ряде случаев к развитию профессиональной патологии - вибрационной болезни.

Защита от вредных и опасных производственных факторов обеспечивается снижением их уровня в источнике и применением профилактических и предохранительных мер. При этом компетентность людей в области производственных опасностей и способов зашиты от них - необходимое условие обеспечения их безопасности.

9.3 Разработка мероприятий по созданию здоровых и безопасных условий труда при устройстве кровли


Безопасность кровельных работ должна быть обеспечена выполнением содержащихся в организационно-технологической документации (ПОС, ППР и др.) следующих решений по охране труда:

-  организация рабочих мест на высоте, пути прохода работни­ков на рабочие места, меры безопасности при работе на крыше с уклоном;

-        меры безопасности при приготовлении и транспортировании горячих мастик и материалов;

-        методы и средства для подъема на кровлю материалов и инструмента, порядок их складирования, последовательность выполнения работ.

Допуск работников на крышу здания для выполнения кровельных и других работ разрешается после осмотра прорабом (мастером) совместно с бригадиром (ответственным исполнителем) несу­щих конструкций крыши и ограждений.

Производство кровельных работ газопламенным способом следует осуществлять по наряду-допуску в соответствии с требованиями 4.11 ТКП 45-1.03-40 и выполнением следующих требований безопасности:

-  баллоны с газом должны быть установлены вертикально и закреплены в специальных стойках;

-        тележки и стойки с газовыми баллонами разрешается устанавливать на поверхностях крыши, имеющих уклон до 20°. При выполнении работ на крышах с большим уклоном для стоек с баллонами необходимо устраивать специальные площадки;

-        во время работы расстояние от горелок (по горизонтали) до групп баллонов с газом должно быть не менее 10 м, до газопроводов и резинотканевых рукавов - 3 м, до отдельных баллонов - 5 м.

Запрещается держать в непосредственной близости от места производства работ с применением горелок легковоспламеняющиеся и огнеопасные материалы.

При применении в конструкции крыш горючих и трудногорючих утеплителей наклейка битумных рулонных материа­лов газопламенным способом разрешается только по устроенной на них цементно-песчаной или асфальтовой стяжке.

Места производства кровельных работ, выполняемых газопламенным способом, должны быть обеспечены не менее чем двумя эвакуационными выходами (лестницами), а также первичными средствами пожаротушения в соответствии с требованиями.

Подниматься на кровлю и спускаться с нее следует только по внутренним лестничным клеткам и оборудованным для подъема на крышу лестницам. Запрещается использовать в этих целях пожарные лестницы.

Для прохода работников, выполняющих работы на крыше с уклоном более 20°, а также на крыше с покрытием, не рассчитанным на нагрузки от веса работающих, необходимо применять трапы шириной не менее 0,3 м с поперечными планками для упора ног. Трапы на время работы должны быть закреплены.

При выполнении работ на крышах с уклоном более 20°, а также на расстоянии менее 2 м от неогражденных перепадов по высоте 1,3 м и более независимо от уклона крыши, работники должны применять предохранительные пояса. Места крепления предохранительных поясов указываются в ППР и наряде-допуске.

Применяемые для подачи материалов при устройстве кровель краны малой грузоподъем­ности должны устанавливаться и эксплуатироваться в соответствии с инструкцией изготовителя. Подъем грузов следует осуществлять в контейнерах или таре.

Похожие работы на - Строительство одноквартирного жилого дома в г. Мстиславль с разработкой конструкции перекрытий



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
