Расчет теплообменного аппарата

Расчет теплообменного аппарата

Расчет теплообменного аппарата

Вариант - 19

Дано:= 0,80 кг/с= 1,1 кг/с= 47*10-3 м/d1 = 40/37 *10-3 м’Ж1 = 368 °К

Т’Ж2 = 290 °К

Т’’Ж2 = 320 °К

СPM1 = CPM2 = 4190 Дж/(кг°К)

Λс = 50 Вт/(мК)

Требуется определить:

.        Определить количество тепла Q (Вт), получаемое нагреваемой водой;

.        Найти теплопередачи для аппарата К [Вт/(мК)];

.        Определить средний температурный напор Δtср (К, °С) и нарисовать графики изменения температур теплоносителей вдоль поверхности нагрева для прямотока и противотока;

.        Определить поверхность нагрева F (м2) для прямотока и противотока;

.        Определить (проверить) температуры стенки ТС1 и ТС2 (К, °С)

Решение:

Определить количество тепла Q (Вт), получаемое нагреваемой водой:

Температура (К, °С) греющей воды у выхода из аппарата:

Находим средние арифметические температур теплоносителей и значения физических свойств воды при этих температурах:

Физические свойства теплоносителей - греющей воды - при средней температуре:

Из приложения 2: ρж1 = 983,1 кг/м3; νж1 = 0,478*10-6 м2 /с;

λж1 = 0,659 Вт/(мК) ; P2Ж1 = 2,98

Физические свойства нагреваемой воды при средней температуре:

Из приложения 2: ρж2 = 995,7 кг/м3; νж2 = 0,805*10-6 м2 /с;

λж2 = 0,618 Вт/(мК) ; P2Ж2 = 5,42

Скорость движения (м/с) теплоносителей:

Греющей воды:

Нагреваемой воды:

Определение режима греющей воды:

Если Re>104, то режим течения греющей воды турбулентный, расчет числа Нуссельта и средний коэффициент теплоотдачи:

Средний коэффициент теплоотдачи d1 [Вт/(м2*К)] от греющей воды к стенке трубы:

теплоноситель вода нагрев прямоток

Число Рейнольдса для потока нагреваемой воды

Приняв в первом приближении ТС2 = ТС1 и следовательно, Рrc2 = Prc1 = …, получим:

Средний коэффициент теплоотдачи d2 [Вт/(м2*К)], от стенки трубы к нагреваемой воде:

Найти теплопередачи для аппарата К [Вт/(мК)]:

Средний коэффициент теплоотдачи d2 [Вт/(м2*К)], для аппарата (для цилиндрической стенки):

Определить средний температурный напор Δtср (К, °С) и нарисовать графики изменения температур теплоносителей вдоль поверхности нагрева для прямотока и противотока:

Для прямотока:

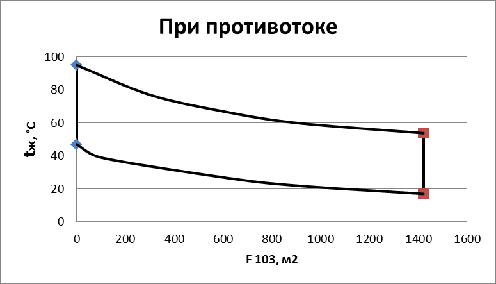

Для противотока:

Плотность теплового потока на 1м трубы (Вт/м) при прямотоке и противотоке:

Длина трубы теплообменника при прямотоке и противотоке (м):

Определить (проверить) температуры стенки ТС1 и ТС2 (К, °С)

Ошибка в выборе температуры поверхности стенки трубы
