Метод кавернометрии

Метод кавернометрии

Министерство образования и науки РФ

Федеральное государственное бюджетное образовательное учреждение

Высшего профессионального образования

"Национальный минерально-сырьевой университет "Горный""

Лабораторная работа

По дисциплине: Промысловая геофизика

Тема: Метод кавернометрии

Санкт-Петербург

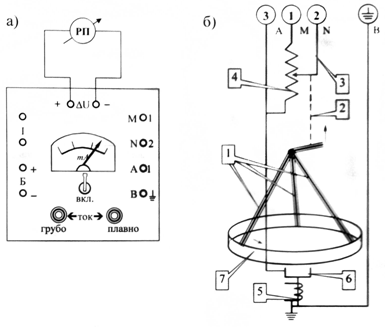

1. Схема измерительной установки

где:

а) Наземная панель управления

б) Кавернометр КМ-1

-мерные рычаги

-тросик

-ползунок

-резистр

-электромагнит

-чашка захвата рычагов

-кольцо

2. Таблица результатов градуировки каверномера

3. Графическое оформление и обработка результатов исследований

Результаты подсчета начального диаметра графическим способом:

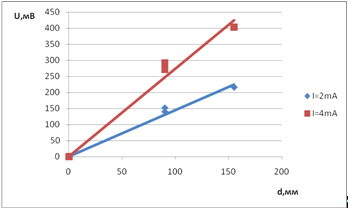

Рис. 2. График градуировки кавернометра.

х1=130мм

Результаты определения "нормального" тока графическим способом:

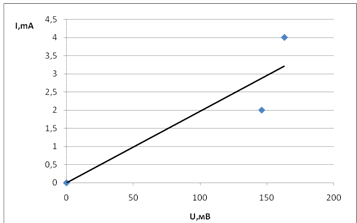

Рис. 3. Определение "нормального" тока

_норм=3мА

кавернометр градуировка ток погрешность

4. Результаты подсчетов абсолютной и относительной погрешности

для I=2mA:

для I=4mA:

Среднее значение абсолютной погрешности:

для I=2mA:

Среднее значение относительной погрешности:

для I=4mA:

Среднее значение абсолютной погрешности:

Среднее значение относительной погрешности:

Мы определили что зависимость измеряемой разности потенциалов на выходе от диаметра окружности является прямопропорциональной. Определили графическим способом неизвестные диаметры колец. Нашли коэффициент прибора - С, для I=2мА и I=4мА, равные 1,85 и 2,13 соответственно. Так же нашли "нормальный" ток равный 3мА.
