Расчет затрат на проведение геофизических исследований скважин на участке Корчакольский Глубокий
Министерство
образования и науки Российской Федерации
Федеральное
государственное автономное образовательное учреждение
высшего
образования
«НАЦИОНАЛЬНЫЙ
ИССЛЕДОВАТЕЛЬСКИЙ
ТОМСКИЙ
ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
Институт
природных ресурсов
Направление
подготовки (специальность): Технология геологической разведки
Кафедра:
ГЕОФ
Курсовая
работа
по
дисциплине: Основы производственного менеджмента
на тему:
Расчет затрат на проведение геофизических исследований скважин на участке
Корчакольский Глубокий
Томск 2015г.
Оглавление
ВВЕДЕНИЕ. МЕТОДИЧЕСКАЯ ЧАСТЬ ПРОЕКТА
. Общие сведения об объекте работ
.1 Границы участка
.2 Физико-географическая
характеристика
. Методика проектируемых работ
.1 Геофизические исследования в
скважинах
.1.1 Методика работ
.1.2 Метрологическое обеспечение
.1.3 Дозиметрический контроль
.1.4 Проектирование.
ПРОИЗВОДСТВЕННАЯ ЧАСТЬ ПРОЕКТА
. Затраты времени по методической
части проекта
.1 Затраты времени при изучении
газоносности угольных пластов
.1.1 Исследование газоносности угольных
пластов с помощью керногазонаборников и герметических стаканов
.1.1 Транспортировка вахт
.1.2 Камеральные работы
.2 Затраты времени при проведении
геофизических исследований в скважинах
ВВЕДЕНИЕ
Проведение разведочных работ на участке Корчакольский
Глубокий планируется в границах, определенных геологическим заданием и
лицензией КЕМ 01790 ТЭ от 25.04.2014 г. на разведку и добычу каменного угля на
участке Корчакольский Глубокий Карачиякского каменноугольного месторождения.
Лицензионному участку на период разведки
придается статус горного отвода. Площадь лицензионного участка с учетом
проекции на земную составляет 6,25 км2, в том числе площадь выхода участка на
дневную поверхность - 2,44 км2.
В границах участка недр запасы каменного угля
составляют порядка 51,2 млн. т. По категориям А+В+С1, в том числе по категории
А - 35,9 млн. т, по категории В - 9,3 млн. т, по категории С1 - 6,0 млн. т. Из
общего количества запасы угля марки ОС составляют порядка 3 млн. т, марки Т -
48,2 млн. т. Указанные запасы угля прошли государственную экспертизу,
утверждены ВКЗ СССР (протокол №7568 от 31.07.1952) и по состоянию на 01.01.2013
учитывались Государственным балансом запасов полезных ископаемых в
нераспределенном фонде недр в разделе «Перспективные для разведки месторождения
и участки для шахт» на участках «Корчакольский № 1-2 (до гор.-100) и
«Тайлепский № 1-2 (гор.-100)».
Целевым назначением проектируемых работ является
разведка запасов каменного угля на участке Корчакольский Глубокий Карачиякского
каменноугольного месторождения. Результатом разведочных работ станет подготовка
и представление в установленном порядке ТЭО постоянных разведочных кондиций и
геологического отчета с подсчетом запасов каменного угля по категориям А+В+С1
на государственную экспертизу запасов полезных ископаемых.
Настоящий проект подготовлен по материалам о
детальной разведке участков Корчакольских I,
II, Тайлепских I,
II и Карачиякского в
Кондомском районе Кузнецкого каменноугольного бассейна за 1952 год, проведенных
Шушталепской экспедицией треста «Кузнецкгеология» в 1950-1952 гг., а также
материалы доразведки участков Корчакольских I,
II за 1992 год,
проведенных в 1988-90 гг. Шушталепской ГРП Южно-Кузбасской геологоразведочной
экспедиции.
. МЕТОДИЧЕСКАЯ ЧАСТЬ ПРОЕКТА
1. Общие сведения об
объекте работ

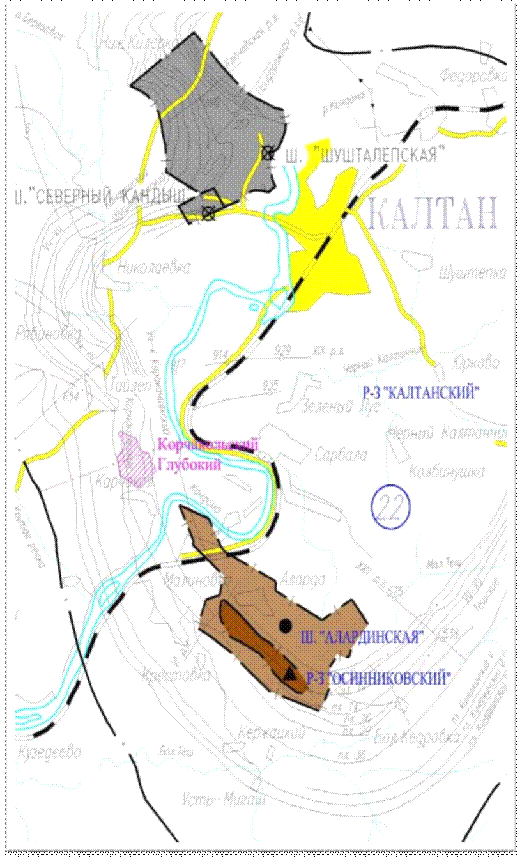

Участок недр Корчакольский Глубокий
Карачиякского каменноугольного месторождения расположен на территории
Новокузнецкого муниципального района Кемеровской области.
Города Калтан и Осинники расположены
соответственно в 7 и 18 км к северу - северо-востоку от участка. У
юго-восточной границы и частично в пределах участка находится пос. Корчагол
Куртуковского сельского поселения. Село Малиновка Сосновского сельского
поселения расположены в 1 км к юго-востоку и в 0,5 км к северо-западу от участка,
при этом село Малиновка находится на правом берегу р. Кондома.
Участок недр расположен в районе с развитой
транспортной инфраструктурой. Через пос. Тайлеп проходит автомобильная дорога
г. Новокузнецк - пос. Кузедеево - г. Бийск (Алтайский край); по правому берегу
р. Кондома (в 2 км к юго-востоку) от участка - железнодорожная магистраль
Новокузнецк - Таштагол. Ближайшие железнодорожные станции Сарбала и Малиновка
расположены соответственно в 4 км к северо-востоку и в 2,5 км к юго-востоку от
участка. В 1,5 - 3,0 км к западу от участка проходят две высоковольтные линии
электропередач мощностью 110 кВ от Южно-Кузбасской ГРЭС (г. Калтан).
Район освоен угледобывающей промышленностью.
Участок недр имеет общие границы в плане и по глубине с участком недр Корчакольский
(пользователь недр ОАО «Кузнецкая инвестиционно-строительная компания»,
лицензия КЕМ 00513 ТЭ); на востоке участок граничит с участком недр
Карачиякский (пользователь недр ООО «Шахта Тайлепская», лицензия КЕМ 12018 ТЭ).
В непосредственной близости от участка находятся
другие действующие и строящиеся угледобывающие предприятия: ООО «Шахта
Троицкая» (лицензия КЕМ 14351 ТЭ, участок Сарбалинский), ООО «Шахта
«Алардинская» (лицензия КЕМ 01665 ТЭ, КЕМ 01666 ТЭ, КЕМ 01664 ТЭ и КЕМ 01747
ТЭ; участки Маоиновский Глубокий, Алардинский Новый, шахта «Алардинская» и
Алардинский Восточный 2 соответственно), ОАО «УК «Кузбассразрезуголь» (лицензия
КЕМ 13361ТЭ и КЕМ 11710 ТЭ, участок Алардинский Восточный 1 и разрез
«Осинниковский» соответственно), ООО «Западный» (лицензия КЕМ 01688 ТЭ, участки
Поле шахты «Северный Кандыш» и Западный) и другие.
Значительная часть Участка недр (около 61%
площади) не имеет выхода на дневную поверхность и располагается непосредственно
под горным отводом ОАО «Кузнецкая инвестиционно-строительная компания»
(лицензия КЕМ 00513 ТЭ, участок Корчакольский).
В границах Участка недр действующие лицензии на
пользование недрами, месторождения других полезных ископаемых, особо охраняемые
природные землепользования отсутствуют. Геологоразведочные работы, выполняемые
за счет средств федерального бюджета и средств бюджета Кемеровской области, в
границах участка не проводятся.
1.1 Границы участка
Лицензионный участок расположен на территории
Новокузнецкого муниципального района Кемеровской области.
Участку на период разведки придается статус
горного отвода в предварительных границах, на период добычи - статус горного
отвода с ограничением по глубине горизонтом ±0 м (абс.) с учетом разноса бортов
разреза, отстроенных от верхней границы участка до горизонта ±0 м (абс.).
Границы участка недр в плане ограничены угловыми
точками со следующими географическими координатами:
|
Номера
угловых точек
|
Северная
широта
|
Восточная
долгота
|
|
градусы
|
минуты
|
секунды
|
градусы
|
минуты
|
секунды
|
|
Границы
Лицензионного участка с учетом проекции на дневную поверхность:
|
|
1
|
53
|
27
|
02
|
87
|
13
|
07
|
|
2
|
53
|
27
|
07
|
87
|
13
|
15
|
|
3
|
53
|
26
|
55
|
87
|
13
|
58
|
|
4
|
53
|
26
|
54
|
87
|
14
|
16
|
|
5
|
53
|
26
|
47
|
87
|
14
|
24
|
|
6
|
53
|
26
|
42
|
87
|
14
|
25
|
|
7
|
53
|
26
|
38
|
87
|
14
|
24
|
|
8
|
53
|
26
|
34
|
87
|
14
|
25
|
|
9
|
53
|
26
|
30
|
87
|
14
|
35
|
|
10
|
53
|
26
|
29
|
87
|
14
|
37
|
|
11
|
53
|
26
|
25
|
87
|
14
|
43
|
|
12
|
53
|
26
|
23
|
87
|
14
|
49
|
|
13
|
53
|
26
|
20
|
87
|
15
|
10
|
|
14
|
53
|
26
|
16
|
87
|
15
|
14
|
|
15
|
53
|
26
|
12
|
87
|
15
|
15
|
|
16
|
53
|
26
|
03
|
87
|
15
|
17
|
|
17
|
53
|
25
|
54
|
87
|
15
|
33
|
|
18
|
53
|
25
|
42
|
87
|
15
|
38
|
|
181
|
53
|
25
|
39
|
87
|
15
|
33
|
|
19
|
53
|
25
|
27
|
87
|
15
|
07
|
|
20
|
53
|
25
|
23
|
87
|
15
|
09
|
|
21
|
53
|
25
|
21
|
87
|
15
|
07
|
|
22
|
53
|
25
|
21
|
87
|
15
|
04
|
|
231
|
53
|
25
|
08
|
87
|
14
|
33
|
|
23
|
53
|
25
|
06
|
87
|
14
|
28
|
|
24
|
53
|
25
|
22
|
87
|
13
|
44
|
|
25
|
53
|
25
|
33
|
87
|
13
|
11
|
|
26
|
53
|
25
|
59
|
87
|
13
|
06
|
|
27
|
53
|
26
|
12
|
87
|
13
|
00
|
|
271
|
53
|
26
|
20
|
87
|
13
|
13
|
|
28
|
53
|
26
|
23
|
87
|
13
|
18
|
|
29
|
53
|
26
|
37
|
87
|
13
|
32
|
|
291
|
53
|
26
|
51
|
87
|
13
|
18
|
|
В
том числе границы Лицензионного участка на дневной поверхности:
|
|
Западный
участок (площадь 1,20 км2)
|
|
23
|
53
|
25
|
06
|
87
|
14
|
28
|
|
24
|
53
|
25
|
22
|
87
|
13
|
44
|
|
25
|
53
|
25
|
33
|
87
|
13
|
11
|
|
26
|
53
|
25
|
59
|
87
|
13
|
06
|
|
27
|
53
|
26
|
12
|
87
|
13
|
00
|
|
271
|
53
|
26
|
20
|
87
|
13
|
13
|
|
121
|
53
|
26
|
17
|
87
|
13
|
15
|
|
111
|
53
|
26
|
08
|
87
|
13
|
21
|
|
101
|
53
|
26
|
87
|
13
|
23
|
|
91
|
53
|
25
|
53
|
87
|
13
|
27
|
|
81
|
53
|
25
|
46
|
87
|
13
|
37
|
|
71
|
53
|
25
|
41
|
87
|
14
|
00
|
|
61
|
53
|
25
|
15
|
87
|
14
|
29
|
|
231
|
53
|
25
|
08
|
87
|
14
|
33
|
|
Восточный
участок (площадь 1,20 км2)
|
|
1
|
53
|
27
|
02
|
87
|
13
|
07
|
|
2
|
53
|
27
|
07
|
87
|
13
|
15
|
|
3
|
53
|
26
|
55
|
87
|
13
|
58
|
|
4
|
53
|
26
|
54
|
87
|
14
|
16
|
|
5
|
53
|
26
|
47
|
87
|
14
|
24
|
|
6
|
53
|
26
|
42
|
87
|
14
|
25
|
|
7
|
53
|
26
|
38
|
87
|
14
|
24
|
|
8
|
53
|
26
|
34
|
87
|
14
|
25
|
|
9
|
53
|
26
|
30
|
87
|
14
|
35
|
|
10
|
53
|
26
|
29
|
87
|
14
|
37
|
|
11
|
53
|
26
|
25
|
87
|
14
|
43
|
|
12
|
53
|
26
|
23
|
87
|
14
|
49
|
|
13
|
53
|
26
|
20
|
87
|
15
|
10
|
|
14
|
53
|
26
|
16
|
87
|
15
|
14
|
|
15
|
53
|
26
|
12
|
87
|
15
|
15
|
|
16
|
53
|
26
|
03
|
87
|
15
|
17
|
|
17
|
53
|
25
|
54
|
87
|
15
|
33
|
|
18
|
53
|
25
|
42
|
87
|
15
|
38
|
|
181
|
53
|
25
|
39
|
87
|
15
|
33
|
|
521
|
53
|
25
|
49
|
87
|
15
|
17
|
|
511
|
53
|
26
|
01
|
87
|
15
|
04
|
|
501
|
53
|
26
|
13
|
87
|
14
|
53
|
|
491
|
53
|
26
|
10
|
87
|
14
|
42
|
|
481
|
53
|
26
|
10
|
87
|
14
|
29
|
|
471
|
53
|
26
|
13
|
87
|
14
|
22
|
|
461
|
53
|
26
|
19
|
87
|
14
|
20
|
|
451
|
53
|
26
|
26
|
87
|
14
|
11
|
|
441
|
53
|
26
|
33
|
87
|
14
|
07
|
|
431
|
53
|
26
|
42
|
87
|
14
|
09
|
|
421
|
53
|
26
|
48
|
87
|
14
|
07
|
|
411
|
53
|
26
|
53
|
87
|
14
|
01
|
|
401
|
53
|
26
|
53
|
87
|
13
|
46
|
|
391
|
53
|
26
|
52
|
87
|
13
|
30
|
|
291
|
53
|
26
|
51
|
87
|
13
|
18
|
Площадь Участка недр в указанных границах с
учетом проекции на земную поверхность составляет 6,25 км2, в том числе площадь
выхода участка на дневную поверхность - 2,44 км2.
1.2
Физико-географическая характеристика
Лицензионный участок расположен на левом,
террасированном берегу долины р. Кондома (водоохранная зона 200 м) в 0,4 - 1,5 км
от русла реки. Через участок протекает р. Корчагол (водоохранная зона 50 м).
Северо-восточная часть участка расположена в водоохранной зоне озера Тайлепское
(водоохранная зона 50м).
Ландшафт местности лесостепной. Центральная
часть участка нарушена открытыми горными работами ОАО «Кузнецкая
инвестиционно-строительная компания» (участок Корчакольский, лицензия КЕМ 00513
ТЭ). Абсолютные отметки дневной поверхности над уровнем моря в пределах участка
изменяются от 215-230 м в долинах рек, до 350-370 м на водоразделах.
Климат континентальный. Зима в районе холодная,
лето жаркое и влажное. Среднегодовая температура равна +0.840, наиболее низкая
температура - 48,80 - наблюдается в декабре и январе, наиболее высокая +33.20в
июне и августе. Среднегодовое количество осадков 592 мм. Часты сильные короткие
грозы, сопровождающиеся столь же короткими шквалами, иногда ураганной силы.
Рис.1 Обзорно-административная карта района
работ
Масштаб 1:500 000
Рис.2 Схема расположения участка Корчакольский
Глубокий Карачиякского каменноугольного месторождения
Масштаб 1:50 000
2. Методика
проектируемых работ
.1 Геофизические
исследования в скважинах
угольный пласт газоносность
исследование
Геофизические исследования в скважинах на
участке «Корчакольский Глубокий» будут выполняться Южной геофизической
экспедицией - филиалом ОАО «Красноярскгеология». Экспедиция расположена в г.
Абакане (Республика Хакасия).
Геофизические исследования скважин позволяют
решать следующие задачи:
Литологическое расчленение разрезов скважин.
Выделение в разрезах скважин угольных пластов,
определение их мощности, строения и глубины залегания.
Увязка разрезов скважин, определение синонимики
угольных пластов, выделение тектонических нарушений.
Определение технического состояния скважин, их
диаметра, состояния обсадных труб, уровня бурового раствора, диаметра скважин,
их пространственного положения и др.
Выделение водоносных горизонтов, определение их
взаимодействия, мощности и дебита.
Радиационно-гигиеническая оценка пород участка.
2.1.1 Методика работ
На проектируемом участке работ для решения всех
задач предусматривается опробованный в Кузнецком угольном бассейне рациональный
комплекс ГИС, включающий: каротаж КС, БТК, ГК., ГГКП, кавернометрию (в масштабе
1:200), инклинометрию.
В детализационном масштабе 1:50
предусматриваются методы КС, БТК, ГК, ГГКС, кавернометрия. Интервал детализации
определен как суммарная мощность угольного пласта плюс 5м кровли и 3м почвы.
Для решения задач литологического расчленения
разреза, выделения в разрезах скважин угольных пластов, а также их детализации
и идентификации, будут применяться методы КС, БТК, ГК, ГГКП, ГГКС.
Для определения технического состояния стволов скважин
и их пространственного положения будут использоваться данные кавернометрии и
инклинометрии.
Радиационно-гигиеническая оценка пород будет
проводиться по данным ГК.
Для решения гидрогеологических задач будут
применяться методы расходометрия и резистивиметрия.
Для проведения ГИС будет использована каротажная
станция «ПКС-ПЭ» на базе автомобиля «Урал» с набором необходимой аппаратуры.
Скорость записи параметров методов ГИС, масштабы
физических величин, объемы контрольных измерений и погрешность наблюдений
регламентированы «Инструкцией по проведению геофизических исследований рудных и
угольных скважин» (2001г).
ГГК-П будет выполняться при помощи аппаратуры
«КУРА-2М». Детектор- монокристалл NaJ[Tl] размером 10х10 мм. Для выполнения
метода будет использован источник ионизирующего излучения на основе изотопа
«Cs-137» активностью 4*е8 Бк, размер зонда-30 см. Масштаб регистрации-2000-4000
имп/см. Скорость регистрации - 400м/ч при постоянной времени - 2с. При
детализации скорость регистрации-100 м/час. Относительная погрешность
измерений-±5%.
ГК предусматривается выполнить аппаратурой
КУРА-2М. Детектор - монокристалл CsJ [Na] размером 18х160мм. Рекомендуемый
масштаб записи - 2.5мкР/ч на 1см. Скорость регистрации - 400м/ч при постоянной
времени - 2с. При детализации скорость регистрации-100 м/час. Относительная
погрешность измерений ±5%.
ГГК-С будет выполняться с использованием
аппаратуры «ГГК-С 43» с источником на основе изотопа «Am-241» активностью
1,2*е9 Бк, размер зонда-5 см. Детектор -монокристалл Na J[Tl] размером 10х40.
Масштаб регистрации-500-2000 имп/см. Скорость регистрации - 300м/ч при
постоянной времени - 2с. При детализации скорость регистрации-100 м/час.
Относительная погрешность измерений-±5%.
КС будет выполнятся подошвенным градиент-зондом
A1M0.1N при масштабе регистрации 20-250 Омм/см. Скорость регистрации 800-1000
м/час, при детализации-250-300 м/час. Относительная погрешность измерений-10%.
БТК будет выполняться с помощью зонда БТК,
масштаб регистрации- 25 мА/см. Скорость регистрации 800-1000 м/час, при
детализации-250-300 м/час. Относительная погрешность измерений-±5%.
Кавернометрия будет выполняться с использованием
аппаратуры КМ-43. Масштаб регистрации- 25 мм/см. Скорость регистрации 800-1000
м/час. Абсолютная погрешность измерений-±2мм.
Расходометрия будет проводиться с применением
аппаратуры РЭТС-2М в статическом режиме и при одном изменении уровня воды во
время откачки (прокачки) или налива. Во всех скважинах, независимо от
интервала, расходометрия производится по всей глубине для определения герметичности
обсадной колонны и ее башмака. Измерение расхода воды производится дискретно с
шагом 2 м. В интервалах с постоянным расходом (счетом) допускается увеличение
расстояния до 5-10м. На границе водоносных зон шаг измерения уменьшается до
0,5-1,0м. До, во время и после расходометрии производятся измерения расхода
воды на устье скважины объемным методом и динамического уровня (не менее 3-х
замеров).
Резистивиметрия будет проводиться с применением
аппаратуры КРИС-43 для определения взаимодействия водоносных зон при
статическом уровне, а также для исследования интервалов, перекрытых
водоподъемными или воздушными трубами при расходометрии. Измерения будут
проводиться при статическом уровне. В случае слабого взаимодействия водоносных
зон или низкой скорости фильтрации, допускается проведение кратковременных
понижений (повышений) уровня воды в скважине. Исходя из опыта работ,
предусматривается запись 10 кривых. Масштаб регистрации- 5омм/см. Скорость
регистрации 800-1000 м/час.
Инклинометрия будет выполняться с использованием
аппаратуры ИЭМ 36-80/20. Измерения будут осуществляться при подъёме скважинного
прибора с интервалом 10 метров, при спуске будут осуществлены повторные замеры
в объёме 10%. Замер зенитного угла осуществляется во всех точках, замер азимутального
угла - если зенитный угол превышает 4 градуса.
Выезд каротажной бригады на скважину для
проведения каротажа будет осуществляться только после подачи официальной
«Заявки на проведение ГИС».
В соответствии с требованием «Временных
методических указаний по радиационно-гигиенической оценке полезных ископаемых
при производстве геологоразведочных работ на месторождениях строительных
материалов», утвержденных Зам.министра геологии СССР В.М.Волковым, 1986г.,
решение задачи радиационно-гигенической оценки пород месторождения включает:
. Определение мощности дозы гамма-излучения,
создаваемой породами вдоль оси скважины.
. Определение суммарной удельной активности
радионуклидов пород, имеющих низкую радиоактивность (стройматериалы 1 класс).
. Лабораторные анализы по определению содержания
радиоактивных элементов U238. Th232, K40 гамма-спектрометрическим методом.
Снятие значений гамма-активности пород с
диаграмм ГК будет проводиться как с непосредственной кровли и почвы (с захватом
1м), самого пласта с прослоями, так и пород всех литологических разностей,
которые могут извлекаться на поверхность в процессе обработки. По результатам
этих измерений после статистической обработки и внесения поправок за поглощение
раствором будет определена мощность экспозиционной дозы ионизирующего излучения
для почвы, кровли каждого из отрабатываемых пластов и каждой литологической
разности горных пород. Кроме того, для каждой литологической разности из этих
же скважин будет рассчитана суммарная удельная активность радионуклидов и отобрано
5 проб для лабораторных анализов.
Для аномальных интервалов будет проводиться
количественная интерпретация по определению содержания радиоактивных элементов
в эквивалентах урана.
Дополнительные сведения по условиям записи
кривых ( скорость, размеры зондов, мощность источников и др.) будут выноситься
на подлинники и копии сводных диаграмм.
Затраты времени на ГИС определены по ССН 1992
г., стоимость работ по СНОР 1993г. вып.3.ч.5.
Окончательные данные в виде сводного
геолого-геофизического разреза по скважине будут передаваться в месячный срок
после окончательного каротажа.
2.1.2 Метрологическое
обеспечение
Для обеспечения точности и достоверности
измеряемых величин вся геофизическая аппаратура будет проходить метрологические
поверки и аттестацию.
Метрологическая поверка аппаратуры
гамма-каротажа проводится способом измерения мощности экспозиционной дозы
гамма-излучения, создаваемой источником ЕР-14 (Ra226). Порядок подготовки
аппаратуры и проведение измерений в скважинах определены СТП.
Градуировка аппаратуры гамма-гамма-каротажа
проводится способом измерений в специальном эталонировочном устройстве,
представляющим собой цилиндрический бак, заполненный пресной водой, плотность
которой принимается за 1 усл.ед. плотности. Настройка и проведение измерений в скважинах
будут проводиться в соответствии с «Руководством по градуировке аппаратуры
гамма-гамма-каротажа.
Метрологическое обеспечение аппаратуры
электрокаротажа будет осуществляться путем проверки работоспособности
аппаратуры в контрольно-поверочной скважине. (КПС) путем сравнения записанных
кривых с базовыми.
Градуировка каверномеров будет проводиться по
калибровочным кольцам, имитирующим основной диапазон измерений.
Резистивиметр относится к микрозондам, и
расчетным путем определить коэффициент нельзя. Поэтому градуировка
резистивиметра будет проводиться перед началом работ, через полгода и после
ремонта.
Расходомер не имеет метрологического
обеспечения, и работы с ним будут проводиться в соответствии с методическими
рекомендациями и градуировкой на самодельной установке. Погрешности определения
расхода воды будет оцениваться по измерению расхода воды на устье скважины
объемным методом.
Типы применяемой аппаратуры, диапазон и точность
измерений и периодичность градуировок приведены в таблице 2.1.1.
2.1.3 Дозиметрический
контроль
Согласно р.3.13 «Основных санитарных правил
обеспечения радиационной безопасности», (ОСПОРБ-99) СП 2.6.1.799-99, Минздрав
России, 2000 и р.VII «Гигиенических требований к использованию закрытых
радионуклеидных источников ионизирующего излучения при геофизических работах на
буровых скважинах. СанПиН 2.6.1.1202-03» предусматривается проведение
дозиметрического контроля при выполнении радиационно-опасных работ на каротаже
скважин. Согласно п.6.8.9.6. «Инструкции по составлению проектов и смет на
геологоразведочные работы» М.1993 затраты на содержание дозиметрической службы
определены сметно-финансовым расчетом.
2.1.4 Проектирование
При проектировании предусматриваются затраты на
изучение геолого-геофизической характеристики участка работ, изучение
нормативно-технической документации, согласование методики и объемов работ,
составление текста проектной части, составление сметы и оформление.
Таблица 2.1.1.
Метрологическое обеспечение ГИС
|
№
п.п.
|
Измеренная
величина
|
Размерность
|
Требования
по проекту
|
Характеристика
рабочих средств измерений
|
Место,
периодичность поверок, поверочные устройства
|
|
|
|
Диапазон
измерений
|
Наименование
рабочих средств измерений
|
Тип
|
Кол-во
|
Диапазон
измерений
|
Полученная
точность
|
|
|
1
|
Мощность
экспозиционной дозы естественного излучения
|
пкА/кг
|
0
-2,4
|
±
10 %
|
Аппаратура
радиоактивно- го каротажа
|
Кура-2М
|
2
|
0
- 4,8
|
±10
%
|
База
Центральной партии 1 раз в полгода
|
|
2
|
Мощность
экспозиционной дозы рассеянного гамма-излучения ГГКп
|
Усл.
Ед.
|
0
- 1
|
±
10 %
|
Аппаратура
радиоактивно-го каротажа
|
Кура-2М
|
2
|
0
- 1
|
±10
%
|
База
Центральной партии 1 раз в полгода
|
|
3
|
Диаметр
скважины
|
мм
|
40-400
|
±4
мм
|
Каверномер
|
КМ-2
|
2
|
40-400
|
±4
мм
|
База
Центральной партии 1 раз в полгода
|
|
5
|
Мощность
экспозиционной дозы рассеянного гамма-излучения ГГКс
|
имп/мин
|
30-30000
|
±10%
|
Аппаратура
радиоактивного каротажа
|
РСК-У
|
2
|
До
160000
|
±10%
|
База
Центральной партии 1 раз в полгода
|
|
6
|
Расход
воды
|
л/С
|
0,01-2,5
|
±10%
|
Расходомер
|
РЭТС-2
|
1
|
0,01-2,5
|
±10%
|
1раз
в год
|
|
7
|
Кажущееся
сопротивление подземных вод
|
Ом*м
|
0
- 30
|
±10%
|
Резистивиметр
|
РС
- 1
|
1
|
0
- 30
|
±10%
|
База
Центральной партии 1 раз в полгода
|
II. ПРОИЗВОДСТВЕННАЯ ЧАСТЬ ПРОЕКТА
3. Затраты времени по
методической части проекта
.1 Затраты времени при
изучении газоносности угольных пластов
.1.1 Исследование
газоносности угольных пластов с помощью керногазонаборников и герметических
стаканов
Трудозатраты на отбор проб на
изучение природной газоносности определяются затратами времени буровой бригады
на подготовку к работе, спуск в скважину специального снаряда СКГН-76 и бурение
по углю интервала 0,40 м (максимум-0,50 м) на 1 пробу, а также затратами
геолога 2 категории, осуществляющего контроль за отбором проб, их документацию
и первичную дегазацию.
Общие затраты времени на отбор керногазовых проб
(норма времени ССН-92, вып.5, табл.75) составят 25,81 бр.см (табл. 3.1).
Таблица 3.1
Расчет затрат времени на отбор керногазовых проб
|
Интервал
опробования
|
Количество
проб
|
Норма
времени ССН-92, вып.5,табл.75
|
Затраты
труда, бр/см.
|
|
1
|
2
|
3
|
4
|
|
0-100
|
4
|
0,34
|
1,36
|
|
100-200
|
29
|
0,37
|
10,73
|
|
200-300
|
31
|
0,40
|
12,40
|
|
300-400
|
3
|
0,44
|
1,32
|
|
ИТОГО:
|
67
|
|
25,81
|
Опробование угольных пластов на
газоносность производится в присутствии геолога, занимающегося изучением
газоносности угольных пластов, который осуществляет контроль за подготовкой
скважины, процессом отбора пробы и ее документацией. Все эти работы выполняются
в процессе бурения и подъема проб на поверхность.
После подъема пробы на
поверхность геологом производится первичная дегазация пробы непосредственно на
скважине. При этом сразу после подъема снаряда, замеряется объем газа,
выделившегося при бурении путем отбора пробы из герметической емкости, так
называемого «колокола», предусмотренной конструкцией керногазонаборников и
производится первичная дегазация угольного керна из керноприемника.
Затраты времени на первичную
дегазацию определяются в соответствии с нормами ССН-93 вып.7, таб. 16.2, норма
2115:
проб х 8,10 = 542,7 бр.часов
или 542,7 / 8 = 67, 84 чел. дней
На проведение комплекса лабораторных
исследований будет затрачено 3358,107 бр/ч. (таблица 3.2).
Таблица 3.2
Расчет затрат времени на проведение лабораторных
исследований
|
№№
п/п
|
Наименование
исследований
|
№№
по ССН-92,вып.7, табл.16.2,2.1,1.3
|
Норма
времени на 1 анализ, бр/ч
|
Кол-во
анализов
|
Затраты
времени на весь объем, бр/ч.
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1.
|
Изучение
газоносности угольной пробы, отобранной керногазонаборником
|
2115,
2123, 2092, 2093, 2094, 2095, 2130, 2134, 2156
|
38,41
|
67
|
2573,47
|
|
2.
|
Анализ
газа, отобранного при свободном истечении, из колокола
|
2093,
2094, 2095
|
5,56
|
67
|
372,52
|
|
3.
|
Технический
анализ угля после обработки пробы
|
|
|
|
412,117
|
|
3.1.
|
Разделка
пробы
|
2497,
2532, 2537, 2539, 2541, 2543
|
1,021
|
67
|
68,407
|
|
3.2.
|
Углехимический
анализ
|
345,
357(1), 357(2), 364, 360
|
5,13
|
67
|
343,71
|
|
ИТОГО
|
|
|
|
3358,107
|
3.1.2 Транспортировка вахт
Затраты времени на переезды отряда составят:
32,54 маш./см. (таблица 3.3).
|
Таблица
3.3
|
|
1.
Расчет затрат времени работы транспорта
|
|
|
1.
Затраты транспорта при проведении исследований на скважине
|
|
|
1.1.
Затраты транспорта при отборе КГН
|
|
25,81
|
маш/см
|
|
1.2.
Затраты транспорта при проведении КИИ
|
22,41
|
маш/см
|
|
1.3.
Затраты времени полевого отряда при первичной дегазации проб
|
67,84
|
маш/см
|
|
ИТОГО:
|
|
|
116,06
|
маш/см
|
|
2.
Расчет затрат транспорта на переезды отряда
|
|
Группа
дорог
|
Общий
пробег,км
|
Норма
времени ССН-92, вып.1, табл.40
|
Всего
затрат, маш/см
|
|
|
1
|
2
|
3
|
4
|
|
|
1
группа
|
18*200*2=7200
|
0,41
|
29,52
|
|
|
бездорожье
|
18*10*2=360
|
0,84
|
3,02
|
|
|
Итого
|
7560
|
|
32,54
|
|
Расчет произведен согласно нормам времени
ССН-92, вып.1,табл.40. Таким образом, затраты транспорта при проведении
комплекса исследований (непроизводительное время ожидания транспорта на
скважине) при отборе газокерновых проб, проведении испытаний и последующей
дегазации проб, будет складываться из времени ожидания транспорта при отборе
КГН, проведении КИИ и первичной дегазации проб и составит: 25,81+22,41+67,84 =
116,06 маш./см.
3.1.3 Камеральные
работы
В итоге проведенных работ планируется дать
оценку газоносности угленосной толщи на площади участка “Корчакольский
Глубокий” По результатам опробования будут составлены таблицы газоносности
угольных пластов, 3 геолого-газовых разреза, 7 карт прогноза газоносности,
определен характер газовой зональности и глубина метановой зоны на участке
(табл. 3.4).
Таблица 3.4
Список графических приложений к геологическому
отчету
|
№№
|
Наименование
|
К-во
|
Масштаб
|
Объем
|
Сложность
|
|
п/п
|
чертежа
|
шт
|
|
дм2
|
чертежа
|
|
1
|
Геолого-газовые
разрезы
|
3
|
1:2000
|
45
|
сложный
|
|
2
|
Карты
прогноза газоносности
|
7
|
1:5000
|
175
|
сложный
|
|
3
|
Условные
обозначения
|
1
|
|
10
|
простой
|
|
ИТОГО:
|
|
|
230
|
|
Основные выводы будут обобщены в текстовой части
объемом 25 стр. Геолого-газовые разрезы будут составляться совместно с
геологической службой «Заказчика работ», поэтому затраты времени на составление
графических приложений берутся с понижающим коэффициентом 0,5. На составление отчета
будет затрачено 137,0 отр.дней (табл. 3.5).
Таблица 3.5
Объем работ и затраты труда на составление
геологического отчета по временным нормам, утвержденным 25. 09. 2000г
|
№№
|
Виды
работ
|
Един.
|
Объем
|
Норма
|
Всего
|
В
т.ч.по исполнителям
|
|
п/п
|
|
измер.
|
работ
|
на
1
|
отр.дн
|
инженеры-геологи
|
техники-геологи
|
|
|
|
|
смен.
|
|
Iкат.
|
IIкат.
|
б/кат
|
Iкат.
|
IIкат.
|
б/кат
|
|
1.
|
Сбор
первич. документации
|
|
|
|
|
|
|
|
|
|
|
|
1.1.
|
Разведоч.скважины
|
скв
|
16
|
10
|
1,6
|
0,16
|
0,16
|
0,16
|
0,32
|
0,8
|
0
|
|
1.2.
|
Эксплуатац.и
горные работы
|
дм2
|
0
|
4,3
|
0
|
0,0
|
0,0
|
0,0
|
0,0
|
0,0
|
0,0
|
|
2.
|
Переинтерпретация
|
пл.пер.
|
0
|
6
|
0
|
0,0
|
0,0
|
0,0
|
0,0
|
0,0
|
0,0
|
|
3.
|
Составление
графич. прил.
|
|
|
|
|
|
|
|
|
|
|
|
3.1.
|
Чертежи
оч.сложные
|
дм2
|
|
|
|
|
|
|
|
|
|
|
3.2.
|
Чертежи
сложные
|
дм2
|
220
|
2,9
|
37,9
|
3,79
|
7,58
|
15,16
|
11,37
|
0,00
|
0,00
|
|
3.3.
|
Чертежи
простые
|
дм2
|
10
|
6
|
1,7
|
0,17
|
0,34
|
0,68
|
0,51
|
0,00
|
0,00
|
|
4.
|
Составление
таблич.прилож.
|
|
|
|
|
|
|
|
|
|
|
|
4.1.
|
Таблицы
оч.сложные
|
стр.
|
34
|
0,7
|
48,6
|
4,86
|
0,00
|
19,44
|
0,00
|
24,30
|
0,00
|
|
4.2.
|
Таблицы
сложные
|
стр.
|
5
|
0,8
|
6,3
|
0,63
|
0,00
|
2,52
|
0,00
|
3,15
|
0,00
|
|
4.3.
|
Таблицы
простые
|
стр.
|
|
0,9
|
0,0
|
0,00
|
0,00
|
0,00
|
0,00
|
0,00
|
|
5.
|
Текст
отчета
|
стр.
|
25
|
0,7
|
35,7
|
17,85
|
17,85
|
|
|
|
|
|
6.
|
Оформление
отчета
|
|
|
|
|
|
|
|
|
|
|
|
6.1.
|
Графич.приложения:
|
|
|
|
|
|
|
|
|
|
|
|
6.1.1.
|
Корректировка
|
|
|
|
|
|
|
|
|
|
|
|
Чертежи
оч.сложные
|
дм2
|
|
|
|
|
|
|
|
|
|
|
Чертежи
сложные
|
дм2
|
220
|
70
|
3,1
|
0,31
|
0,00
|
0,00
|
0,00
|
0,00
|
2,79
|
|
Чертежи
простые
|
дм2
|
10
|
140
|
0,1
|
0,10
|
0,00
|
0,00
|
0,00
|
0,00
|
0,00
|
|
6.2.
|
Текстовые
приложения
|
|
|
|
|
|
|
|
|
|
|
|
6.2.1.
|
Корректировка
|
|
|
|
|
|
|
|
|
|
|
|
Таблицы
оч.сложные
|
стр.
|
34
|
21
|
1,6
|
0,16
|
0,00
|
0,64
|
0,00
|
0,80
|
0,00
|
|
Таблицы
сложные
|
стр.
|
5
|
32
|
0,2
|
0,08
|
0,00
|
0,08
|
0,00
|
0,04
|
0,00
|
|
Таблицы
простые
|
стр.
|
0
|
43
|
0,0
|
0,00
|
0,00
|
0,00
|
0,00
|
0,00
|
0,00
|
|
6.3.
|
Текст
отчета
|
|
|
|
|
|
|
|
|
|
|
|
6.3.1.
|
Корректировка
|
|
|
|
|
|
|
|
|
|
|
|
простой
|
стр.
|
5
|
54
|
0,1
|
0,1
|
0,0
|
0,0
|
0,0
|
0,0
|
0,0
|
|
сложный
|
стр.
|
5
|
42
|
0,1
|
0,1
|
0,0
|
0,0
|
0,0
|
0,0
|
0,0
|
|
очень
сложный
|
стр.
|
0
|
36
|
0,0
|
0,0
|
0,0
|
0,0
|
0,0
|
0,0
|
0,0
|
|
ИТОГО:
|
|
|
|
137,0
|
28,3
|
25,9
|
38,7
|
12,2
|
29,1
|
2,8
|
3.2 Затраты времени при
проведении геофизических исследований в скважинах
Затраты на проектирование
На составление проекта создаётся камеральная
группа в составе:
· ведущий геофизик 10 чел/дн;
· геофизик 1 категории 5 чел/дн;
Технико-экономические показатели
Таблица 3.6
|
Показатели
|
Проектные
данные
|
|
Назначение
скважин Вид и тип используемых каротажных станций Группа дорог Расстояние от
базы партии до участка 1 категории Среднее расстояние до скважин в т.ч.
Бездорожье Угол заложения скважины к горизонту
|
Разведочные
на уголь ПКС-ПЭ 1100км 1100 км 5 км 5 км 90 градусов
|
Исходные данные для расчета объемов и затрат ГИС
Таблица 3.7
|
Группа
скважин
|
Кол-во скв.
|
Проектная
глубина,м
|
Объем
каротажа, п.м.
|
Кол
- во п/пере- сечений
|
Мощность
угольной массы, м
|
Интервал
детализации, п.м.
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
0-100
(развед.)
|
3
|
249
|
236,55
|
6
|
12,2
|
8*6+12,2=60,2
|
|
0-300
(развед.)
|
20
|
4180
|
3971
|
139
|
367,6
|
8*139+367,6=1479,6
|
|
0-500
(развед.)
|
2
|
675
|
641,25
|
15
|
44,6
|
8*15+44,6=164,6
|
|
0-100
(разведочные+г/геология)
|
1
|
80
|
76
|
|
|
|
|
0-300
(разведочные+г/геология, центральные)
|
3
|
540
|
513
|
|
|
На
скважину 1г гл. 220м 2 выезда. 1 - от 0 до150 м 2- от 150 до 220м
|
|
0-300
(разведочные+гидрогеология, наблюдательные)
|
3
|
510
|
484,5
|
|
|
|
|
0-500
(разведочные+гидрогеология, центральные)
|
1
|
330
|
313,5
|
|
|
На
скважину 2г гл. 330м 2 выезда. 1 - от 0 до200 м 2- от 200 до 330м
|
|
Итого
|
33
|
6564
|
6235,8
|
160
|
424,4
|
1704,4
|
Объединенные проектные данные и условия
выполнения ГИС
Таблица 3.8
|
Группа
скважин
|
Объем
каротажа, п.м.
|
Число
скв.
|
Число
выездов
|
ГИС
|
Средний
интервал детализации в 1 скв.
|
|
|
|
|
1:200
|
1:50
|
|
|
0-100
(развед.)
|
236,55
|
3
|
3
|
КС,БТК,
ГК, ГГК, кавернометрия, инклинометрия
|
КС,БТК,
ГК, ГГКС, кавернометрия
|
20,07
|
|
0-300
(развед.)
|
3971
|
20
|
20
|
КС,БТК,
ГК, ГГК, кавернометрия, инклинометрия
|
КС,БТК,
ГК, ГГКС, кавернометрия
|
73,98
|
|
0-400
(развед.)
|
641,25
|
2
|
2
|
КС,БТК,
ГК, ГГК, кавернометрия, инклинометрия
|
КС,БТК,
ГК, ГГКС, кавернометрия
|
82,3
|
|
0-100
(гидро)
|
76
|
1
|
1
|
КС,БТК,
ГК, ГГК, кавернометрия, резистивиметрия, расходометрия
|
|
|
|
0-300
(гидро)
|
209
|
1
|
2
|
КС,
БТК, ГК, ГГК, кавернометрия, резистивиметрия, расходометрия
|
|
|
|
0-300
(гидро)
|
788,5
|
5
|
5
|
КС,
БТК ГК, ГГК, кавернометрия, инклинометрия, расходометрия, резистивиметрия
|
|
|
|
0-4
(гидро)
|
313,5
|
1
|
2
|
КС,
БТК, ГК, ГГК, кавернометрия, расходометрия, резистивиметрия
|
|
|
|
Итого
|
6235,8
|
33
|
35
|
|
|
|
Проектные данные и условия выполнения
гидрогеофизических работ
Таблица 3.9
|
Группа скважин
|
Интервал исследо-вания
скважин
|
Число скважин
|
Число выездов
|
Комплекс ГИС
|
|
|
|
|
Резистивиметрия
|
Расходометрия (статика+динамика)
|
|
Гидро-геологи-ческие
|
|
|
|
м скв.
|
кол-во кривых
|
м.кар.
|
|
|
0-100
|
76
|
1
|
1
|
76
|
10
|
760
|
156
|
|
0-300
|
209
|
1
|
2
|
209
|
10
|
2090
|
418
|
|
0-300
|
788,5
|
5
|
5
|
788,5
|
10
|
7885
|
1577
|
|
0-400
|
313,5
|
1
|
2
|
313,5
|
10
|
3135
|
627
|
Всего на геофизические исследования скважин
предусматривается 35 выездов.
Количество отрядо-смен, необходимых для
выполнения геофизических исследований в скважинах, представлено в расчете 1,
таблица 3.10.
Таблица 3.10
Число отрядо-смен, необходимых для выполнения
ГИС (ССН-92, вып.3, часть 5)
|
№
п/п
|
Виды
исследований и операций
|
0-100
|
0-300
|
0-400
|
0-100
(г/г)
|
0-300
(г/г)
|
0-300
(г/г)
|
0-400
(г/г)
|
Всего
|
|
1
|
2
|
3
|
4
|
5
|
7
|
6
|
6
|
7
|
8
|
|
1
|
Исследования
в м-бе 1:200(табл.14)/к-во скв.
|
3
|
20
|
2
|
1
|
1
|
5
|
1
|
33
|
|
1.1
|
Основной
комплекс:КС(2зонда),ГК,ГГК, КМ
|
|
|
|
|
|
|
|
|
|
Номер
нормы
|
1.3
|
3.3
|
4.3
|
1.3
|
12.3
|
5.3
|
13.3
|
|
|
Норма
времени на единицу (1000 п.м.)
|
4,96
|
2,42
|
2,10
|
4,96
|
3,78
|
1,91
|
3,17
|
|
|
Число
единиц на весь объем
|
0,237
|
0,641
|
0,076
|
0,209
|
0,789
|
0,314
|
|
|
Число
отр/смен на весь объем
|
1,176
|
9,610
|
1,346
|
0,377
|
0,790
|
1,507
|
1,906
|
16,711
|
|
Дополнительные
методы:
|
|
|
|
|
|
|
|
|
|
1.2
|
Инклинометрия
через 10 м (табл. 13)
|
|
|
|
|
|
|
|
|
|
Номер
нормы
|
1.5
|
3.5
|
4.5
|
|
|
|
|
|
|
Норма
времени на единицу (1000 п.м.)
|
2,09
|
0,97
|
0,83
|
|
|
|
|
|
|
Число
единиц на весь объем
|
0,237
|
3,971
|
0,641
|
|
|
|
|
|
|
Число
отр/смен на весь объем
|
0,495
|
3,852
|
0,532
|
|
|
|
|
4,879
|
|
1.3
|
БТК
(табл. 14)
|
|
|
|
|
|
|
|
|
|
Номер
нормы
|
1.9
|
3.9
|
4.9
|
1.9
|
12.9
|
3.9
|
5.9
|
|
|
Норма
времени на единицу (1000 п.м.)
|
0,45
|
0,31
|
0,29
|
0,45
|
0,44
|
0,31
|
0,40
|
|
|
Число
единиц на весь объем
|
0,237
|
3,971
|
0,641
|
0,076
|
0,209
|
0,789
|
0,314
|
|
|
Число
отр/смен на весь объем
|
0,107
|
1,231
|
0,186
|
0,279
|
0,092
|
0,245
|
0,279
|
2,418
|
|
2
|
Исследования
в м-бе 1:50 (табл. 16)
|
|
|
|
|
|
|
|
|
|
2.1
|
Методы:ГК,ГГК
|
|
|
|
|
|
|
|
|
|
Номер
нормы
|
1,9
|
43.9
|
44.9
|
|
|
|
|
|
|
Норма
времени на единицу (1000 п.м.)
|
6,61
|
2,95
|
4,28
|
|
|
|
|
|
|
Число
единиц на весь объем
|
0,060
|
1,480
|
0,165
|
|
|
|
|
|
|
Число
отр/смен на весь объем
|
0,397
|
4,366
|
0,706
|
|
|
|
|
5,469
|
|
2.2
|
Методы:КС,БТК
|
|
|
|
|
|
|
|
|
|
Номер
нормы
|
1.8
|
43.8
|
44.4
|
|
|
|
|
|
|
Норма
времени на единицу (1000 п.м.)
|
3,97
|
2,23
|
1,99
|
|
|
|
|
|
|
Число
единиц на весь объем
|
0,060
|
1,480
|
0,165
|
|
|
|
|
|
|
Число
отр/смен на весь объем
|
0,238
|
3,300
|
0,328
|
|
|
|
|
3,867
|
|
2.3
|
Методы
кавернометрии (табл. 16)
|
|
|
|
|
|
|
|
|
|
Номер
нормы
|
1.7
|
43.7
|
44,7
|
|
|
|
|
|
|
Норма
времени на единицу (1000 п.м.)
|
3,97
|
1,64
|
2,64
|
|
|
|
|
|
|
Число
единиц на весь объем
|
0,060
|
1,480
|
0,165
|
|
|
|
|
|
|
Число
отр/смен на весь объем
|
0,238
|
2,427
|
0,436
|
|
|
|
|
3,101
|
|
2.4
|
Метод
ГГКС (табл. 16)
|
|
|
|
|
|
|
|
|
|
Номер
нормы
|
1.10
|
43.10
|
44.10
|
|
|
|
|
|
|
Норма
времени на единицу (1000 п.м.)
|
10,70
|
7,03
|
8,36
|
|
|
|
|
|
|
Число
единиц на весь объем
|
0,060
|
1,480
|
0,165
|
|
|
|
|
|
|
Число
отр/смен на весь объем
|
0,642
|
10,404
|
1,379
|
|
|
|
|
12,426
|
|
3
|
Исследования
в м-бе 1:200
|
|
|
|
|
|
|
|
|
|
3.1
|
Резистивиметрия
(табл.10)
|
|
|
|
|
|
|
|
|
|
Номер
нормы
|
|
|
|
2.10
|
3.10*2
|
3.10
|
5.10*2
|
|
|
Норма
времени на единицу (1000 п.м.)
|
|
|
|
11,60
|
14,40
|
7,22
|
10,08
|
|
|
Число
единиц на весь объем
|
|
|
|
0,076
|
0,209
|
0,789
|
0,314
|
|
|
Число
отр/смен на весь объем
|
|
|
|
0,882
|
3,010
|
5,697
|
3,165
|
12,753
|
|
3.2
|
Расходометрия
(табл.9)
|
|
|
|
|
|
|
|
|
|
Номер
нормы
|
|
|
|
2.4+2.8
|
(3.4+3.8)*2
|
3.4+3.8
|
(5.4+5.8)*2
|
|
|
Норма
времени на единицу (1000 п.м.)
|
|
|
|
11,85
|
17,44
|
8,72
|
16,64
|
|
|
Число
единиц на весь объем
|
|
|
|
0,076
|
0,209
|
0,789
|
0,314
|
|
|
Число
отр/смен на весь объем
|
|
|
|
0,901
|
3,645
|
6,880
|
5,225
|
16,651
|
|
Итого:
затраты времени всего
|
|
|
|
|
|
|
|
78,275
|
|
Стандартный
каротаж :(КС,БТК,ГК,ГГК,ГГКС;КМ)
|
|
|
|
|
|
|
|
43,992
|
|
Инклинометрия
|
|
|
|
|
|
|
|
4,879
|
|
Резистивиметрия
|
|
|
|
|
|
|
|
12,753
|
|
Расходометрия
|
|
|
|
|
|
|
|
16,651
|
Затраты времени на переезды (при исследованиях
комплексом ГИС)
(ССН-92, табл.6)
Таблица 3.11
|
№
п/п
|
Категория
дорог
|
Расстояние
до скважины, км
|
Количество
выездов
|
Общий
пробег (туда-обратно), км
|
Норма
времени на 100 км
|
Затраты
времени
|
|
1
|
1
категория
|
1100
|
1
|
2200
|
0,332
|
7,304
|
|
2
|
Бездорожье
|
5
|
35
|
350
|
1,12
|
3,92
|
|
ВСЕГО
|
|
|
2550
|
|
11,224
|
Объемы работ (ГИС):
М1:200 - ГИС (КС+ БТК+ ГК_ГГК + КМ) = 6235*4 =
24940 п.м. кар.
М1:50 - ГИС (КС+БТК+ ГК,_ГГК + КМ+ ГГКС) =
1704,4*5 = 8522 п.м.кар.
Итого по ГИС: 24940+8522 = 33162 п.м.кар.
Инклинометрия - 6235 п.м. кар.
Расходометрия - 1378*2=2774 п.м.кар.
Резистивиметрия - 1378*10=13780 п.м. кар.
Переезды, всего: 2550км, в т.ч.:
категории-2200км
бездорожье - 350км
Общие затраты времени на ГИС
Нормализованные затраты времени на ГИС и
переезды составили:
,275+11,224=89,499 отр/см
Затраты с учетом коэффициента за отклонения от
нормализованных условий для комплекса ГИС, установленного ООО «Ленинск-
Кузнецкая геофизическая партия» на 2011 год, равным 0.29 составляют 308,617
отр/см, в т. ч. :
Таблица 3.12
|
№
п/п
|
Методы
исследования
|
Затраты
времени отр/см
|
Затраты
времени с учетом Кн, отр/см
|
В
том числе недозагруз, отр/см
|
|
1
|
2
|
3
|
4
|
5
|
|
A
|
Общие
затраты времени составили:
|
89,499
|
308,617
|
219,118
|
|
на
ГИС
|
78,275
|
269,914
|
191,639
|
|
на
переезды
|
11,224
|
38,703
|
27,479
|
|
В
том числе:
|
|
|
|
|
1
|
Геофизические
исследования
|
78,275
|
269,914
|
191,639
|
|
1.1
|
Стандартный
комплекс
|
43,992
|
151,697
|
107,705
|
|
1.2
|
Инклинометрия
|
4,879
|
16,824
|
11,945
|
|
1.3
|
Резистивиметрия
|
12,753
|
43,976
|
31,223
|
|
1.4
|
Расходометрия
|
16,651
|
57,417
|
40,766
|
|
2.1
|
Переезды:
|
11,224
|
38,703
|
27,479
|
|
2.1.1
|
1
категории
|
7,304
|
25,286
|
17,882
|
|
2.1.2
|
бездорожье
|
3,92
|
13,517
|
9,579
|
Содержание работников дозиметрической службы
Согласно проведенных хронометражных наблюдений
затраты труда работников дозиметрической службы на 1 каротажную станцию в
течении 1 месяца составляют :
геофизик 1 категории 0.6 чел/дн ( 10 минут в
день )
техник-геофизик - дозиметрист 3.31 чел/дн ( 55 минут
в день )
Исходя из расчета №3, затраты времени на ГИС и
переезды с учетом Кн составили 308,617 отр/см.:25,4 =12,15 отр/мес.
Затраты, предусматривающиеся на весь период
работ:
геофизик 1 категории 13,125*0,6 =7,875 чел/дн
техник-геофизик-дозиметрист 13,125*3,31 = 39,652
чел/дн
Затраты на камеральные работы по обобщению
материалов ГИС
Затраты на обобщение материалов каротажных работ
не учтены ССН-92 и будут рассчитываться на основании "Временных норм на
камеральные работы...", утвержденных 25.09.2000 г. «Фондом воспроизводства
минерально-сырьевой базы по Кемеровской области» Министерства природных
ресурсов Российской Федерации. Затраты времени на увязку разрезов, не
предусмотренные этими нормами, будут рассчитаны на основании опыта камеральных
работ.
Так как залегание угольных пластов на участке
крутое и тектоника сложная, то, исходя из опыта камеральных работ, фактические
затраты времени на увязку разрезов скважин предполагаются в размере 90% от
затрат на переинтерпретацию.
Также будут составляться графические приложения,
иллюстрирующие результаты выполненных работ: сводный геолого-геофизический
разрез (очень сложный) - 130 дм2, схема корреляции угольных пластов с примерами
переинтерпретации (сложный) - 122 дм2 и графическое отображение результатов
сопоставления ГИС с эксплуатационными работами (простые) - 122 дм2.
Предполагается составить текст отчета - 20 стр.,
текстовые и табличные приложения: очень сложные - 5 стр., сложные - 5 стр. и
простые - 2 стр.
Расчет затрат на камеральные работы приведен в
таблице 3.13.
Таблица 3.13
Расчет затрат труда и времени на камеральные
работы по обобщению результатов ГИС
|
№
|
Наименование
|
Единица
|
Объем
|
Норма
|
Трудо-
|
Трудозатраты
по исполнителям, чел/дн
|
|
п/п
|
работ
|
измер.
|
работ
по
|
выработки
|
затраты
|
геолог,
геофизик
|
|
|
|
|
проекту
|
|
всего
|
вед.
|
1
кат.
|
2.кат.
|
|
1.
|
Переинтерпретация
каротажных материалов
|
пл.пересеч.
|
1000
|
200,00
|
80,00
|
60,00
|
60,0
|
|
Увязка
разрезов скважин
|
пл.пересеч.
|
|
|
180,00
|
126
|
54
|
|
|
2.
|
Составление
графических приложений
|
|
|
|
|
|
|
|
|
2.1
|
Чертежи
очень сложные
|
дм2
|
25
|
1,5
|
16,67
|
16,67
|
|
|
|
2.2
|
Чертежи
сложные
|
дм2
|
25
|
2,5
|
10,00
|
2,00
|
4,00
|
4,00
|
|
2.3
|
Чертежи
простые
|
дм2
|
6
|
5
|
1,20
|
0,24
|
0,48
|
0,48
|
|
3.
|
Составление
табличных приложений
|
|
|
|
|
|
|
|
|
3.1
|
Таблицы
очень сложные
|
стр.
|
5
|
0,6
|
8,33
|
2,50
|
3,33
|
2,50
|
|
3.2
|
Таблицы
сложные
|
стр.
|
5
|
0,7
|
7,14
|
2,14
|
2,86
|
2,14
|
|
3.3
|
Таблицы
простые
|
стр.
|
2
|
0,8
|
2,50
|
0,25
|
0,75
|
1,50
|
|
4.
|
Текст
отчета
|
стр.
|
20
|
0,7
|
28,57
|
14,29
|
14,29
|
|
|
ИТОГО
|
|
|
|
454,4
|
244,1
|
139,7
|
70,6
|
Затраты на полевое довольствие
Практика показала, что затраты на полевое
довольствие при выезде на схожие участки составляет за один выезд 1 чел/дн. на
1 скважину. Для данного участка для бригады из 3х человек, они составят:
выездов*1 чел/дн.*3 чел. = 105 чел/дн.
Учитывая, что на 3 из общего количества скважин
кроме стандартного комплекса ГИС будут проводиться гидрогеофизические работы,
дополнительно полевое довольствие для бригады из 3х человек составит еще 1
чел/дн. на 1 скважину, т.е.:
скв.*1 чел/дн.*3 чел. = 30 чел/дн
Итого: 105+30= 135 чел/дн.
