Задача. Произвести расчет и выбор элементов
выпрямителя с LC-фильтром.
Потерями в вентилях и элементах фильтра пренебречь
Исходные данные:
Напряжение нагрузки UH=48
В, ток нагрузки IH=5
А, допустимый коэффициент пульсации выпрямленного напряжения q2
=0,062
Характеристика сети питания - однофазная
напряжением U1=
220 В; частота f =50Гц,
напряжение короткого замыкания трансформатора uK=
7 %
Схема выпрямителя - мостовая.
Решение:

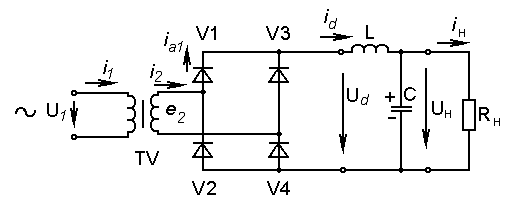

. Принципиальная электрическая схема
выпрямителя:
2. Среднее значение выходного напряжения
выпрямителя
Ud
=
UH
=
25 В
(т.к. потерей напряжения на дросселе по условиям
задачи можно пренебречь).
. Действующее значение напряжения на вторичной
обмотке трансформатора
U2 =
Ud
/
βU
= 48/0,9 =53,3 В
где βU
- коэффициент передачи выпрямителя по напряжению
βU
= Ud
/
Е2.
Для однофазного двухполупериодного выпрямителя
(табл. 2)
Ud
/Е2
= 0,9.
. Среднее значение выходного тока выпрямителя
Id
= IH
=
5 А
(т. к. по условиям задачи конденсатор считается
идеальным и постоянная составляющая через него не проходит).
. Действующее значение тока вторичной обмотки
где βi -
коэффициент передачи выпрямителя по току
βi = Id / I2.
Для однофазного мостового
выпрямителя βi = 1 (см.
табл. 2 I2 /Id =1).
. Расчетная мощность трансформатора
ST = 1,11 Ud Id =
1,11*48*5=266,4 ВА
(т. к. по табл. 2 для однофазного
мостового выпрямителя ST /Рd= 1,11).
. Амплитудное значение тока вентиля
Iam = Id = 5 А
(т.к. по условиям задачи фильтр
должен обеспечить удовлетворительное сглаживание).
. Cреднее
значение тока вентиля
Ia = Id*0,5 = 5*0,5
=2,5 А
(т. к. по табл. 2 для однофазного
мостового выпрямителя Ia / Id = 0,5).
. Амплитуда обратного напряжения на
вентилях
UОБР = 1,57 Ud / = 1,57*48
=75,4 В.
(т. к. по табл. 2 для однофазного
мостового выпрямителя UОБР / Ud = 1,57).
. Принимаются вентили типа Д214 для
которых:
средний прямой ток Ia кат = 10 А;
обратное напряжение U катОБР =100 В;
среднее значение прямого падения
напряжения
Δ Uа =1,2 В
Для принятых вентилей выполняются
условия выбора:
Ia кат = 10 А >
Ia = 2,5 А,
U катОБР =100 В >
UОБР =75,4 В.
. Коэффициент пульсации на выходе
выпрямителя
q1 =2/( m2 - 1) = 2/(22
- 1) = 0,67.
M - кратность
частоты переменной составляющей выпрямленного напряжения к частоте питающей
сети. Для однофазного мостового выпрямителя по табл. 2 m=2.
. Требуемый коэффициент сглаживания
S = q1 / q2 = 0,67/
0,062 = 10,8.
. Сопротивление нагрузки
RH = UH / IH = 48 /5=9,6
Ом.
. Реактивное сопротивление конденсатора,
входящего в состав фильтра, для удовлетворительного сглаживания определяется
исходя из соотношения ХС = 0,1RH
ХС = 0,1RH
=
0,1 * 9,6 =0,96 Ом.
. Угловая частота пульсаций
ωП
=
2π m
f= 2*3,14*2*50 = 628
рад-1.
. Емкость конденсатора входящего в состав
фильтра
С = 1/(ωП
ХС)=1 / (628* 0,96)=165*10-6 Ф
. Индуктивность дросселя, входящего в состав
фильтра
. Коэффициент трансформации тока
КТ ≈ U2/
U1 =
48/ 220 =0,21
. Активное сопротивление обмоток трансформатора
по первичной стороне
R Т
= (uK U1 ) /
(100 I1 ) = (uK U1 ) / (100 КТ
I2 ) =
= (7* 220) /(100*0,21*0,5)= 147Ом
. Активное сопротивление обмоток трансформатора
приведенное ко вторичной стороне
RТ‘
= КТ2 R
Т
=
0,212 * 147 = 6,48 Ом
21. Внутреннее активное сопротивление
выпрямителя
R
В
H
=
RФ +
RТ‘
= 0 + 6,48 = 6,48 Ом,
т. к. по условиям задачи потери в фильтре
пренебрегаются RФ
=0
. Внутренняя ЭДС выпрямителя, равная среднему
значению выходного напряжения идеального источника
ЕН= UН
ХХ
= βU
Е2 ≈ βU
U2 =
0,9*53,3 = 48 В
. Расчет внешней характеристики
UН =
ЕН - N Δ Uа
-
IH
RВ H
N - число вентилей
одновременно обтекаемых током.
Для заданной схемы N=2,
поэтому
N *Δ Uа
=2*1,2
=2,4 В.
Результаты расчета для значений тока от 0 до 100
% IH
с
шагом 10 % сведены в таблицу
IH, А
|
0
|
0,5
|
1
|
1,5
|
2
|
2,5
|
3
|
3,5
|
4
|
4,5
|
5
|
IH RВ H
|
0
|
3,24
|
6,48
|
9,72
|
12,96
|
16,2
|
19,44
|
22,68
|
25,92
|
29,16
|
32,4
|
UН
|
48
|
42,36
|
39,12
|
35,88
|
32,64
|
29,4
|
26,16
|
22,92
|
19,68
|
16,44
|
13,2
|
. Наклон (коэффициент статизма) внешней
характеристики выпрямителя
КС= 100(U0
-UН)
/ U0 =
100(48-13,2) / 48=72,5 %
25. График вешней характеристики выпрямителя
Выводы:
. Для питания нагрузки с заданными
параметрами и характеристикой сети принимается вентильный комплект, построенный
на вентилях типа Д214;
. Для обеспечения заданного уровня
пульсации выпрямленного напряжения используется LC-фильтр с
емкостью 165*10-6 Ф и индуктивностью 0,02 Гн.
