1. НАЗНАЧЕНИЕ И ВИДЫ СТАНЦИОННОЙ РАДИОСВЯЗИ (СРС)
Станционная радиосвязь предназначается для ведения служебных переговоров
командиров станции с машинистами маневровых и горочных локомотивов, а также с
другими работниками станций, связанных с маневровой работой и переработкой
составов.
Станционная радиосвязь строится по радиальному принципу с использованием
одной несущей частоты для нескольких радиостанций, одна из которых является
стационарной, а остальные - локомотивные или носимые. Несколько радиостанций
(более двух), работающих на одной частоте, образуют радиосеть.
Организация различных радиосетей находится в зависимости от видов
технологических процессов на станции и принятого способа управления ими.
Радиосети могут отличаться друг от друга параметрами применяемой аппаратуры
(диапазоном частот, мощностями передатчиков и т. п.) и способом группирования
входящих в эту радиосеть абонентов.
Можно выделить две группы абонентов, пользующихся станционной
радиосвязью. К первой относятся работники, непосредственно участвующие в
выполнении маневровой работы, - это руководители (маневровый диспетчер - ДСЦ,
станционный диспетчер ДСЦС или старший помощник начальника станции - ДСПС,
дежурные по паркам приема - ДСПП, формирования - ДСПФ, отправления - ДСПО,
дежурные по горке - ДСПГ, оператор горочного поста, составители поездов) и
исполнители (машинисты горочных, маневровых, хозяйственных и вывозных
локомотивов). Для этой группы абонентов организуется маневровая и горочная
радиосвязь.
Маневровая радиосвязь служит для связи руководителей станции (ДСЦ, ДСЦС,
ДСПС) или дежурных по паркам (ДСПП, ДСПФ, ДСПО) с машинистами маневровых,
хозяйственных и вывозных локомотивов, а так же машинистов с составителями
поездов. Горочная радиосвязь предназначается для связи дежурных по горке и операторов
горочного поста с машинистами горочных локомотивов.
Вторая группа включает в себя работников, обеспечивающих технологический
процесс обработки составов на железнодорожных станциях, но не участвующих
непосредственно в маневровой работе. Радиосети этой группы обеспечивают связь
исполнителей (списчиков вагонов, коммерческих осмотрщиков вагонов, технических
осмотрщиков вагонов, автоматчиков и т.п.) с работниками объединенной
технической конторы или пункта технического осмотра.
Применение станционной радиосвязи позволяет повысить производительность
станции и безопасность при маневровых работах. Например, горочная радиосвязь
позволяет оператору горки передавать приказы машинистам горочных локомотивов о
начале надвига, об изменении скорости роспуска, а после роспуска - указания по
осаживанию вагонов в подгорочном парке и распоряжение о том, с какого пути
взять новый состав. Маневровая радиосвязь позволяет дежурным по паркам более
оперативно производить маневровые работы: по радиосвязи он отдает распоряжения
о направлении следования подчиненных ему локомотивов и характере предстоящей
маневровой работы. Радиосвязь списчиков вагонов с работниками технической
конторы избавляет списчиков от необходимости вести запись номеров вагонов
непосредственно в парке у составов.
Для организации станционной радиосвязи используется метровый диапазон
волн в полосе частот 150,25 - 156 МГЦ с применением стационарных (ЖР-5М,
ЖР-У-СС), локомотивных (ЖР-5М, ЖР-У-ЛС) и носимых радиостанций («Тюльпан»,
«Сирена»).
2. ЭКСПЛУАТАЦИОННО-ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ РАДИОСТАНЦИИ ЖР-У-СС
Таблица 1
Обозначение по ГОСТу
|
71 РТС-А2-ЧМ (38РТС-А2-ЧМ)
|
Ведомственное обозначение
|
ЖР-У-СС
|
Конструктивное исполнение
|
Стационарная
|
Количество пультов
|
1 или 2 и СДПС
|
Удаление пультов, м
|
До 300
|
Полоса рабочих частот, МГц
|
150 - 156
|
Число рабочих частот
|
3
|
Мощность, Вт
|
8
|
Чувствительность, мкВ
|
1
|
Температура окружающей
среды, 0С: рабочая предельная
|
+5 ÷
+40 -40 ÷ +50
|
Время наработки на отказ, ч
|
2000 (600)
|
Напряжение источника
питания, В
|
220/127+10%-15 (-20%)
24±10%
|
Потребляема мощность (ток):
дежурный прием передача
|
60 (120) Вт 100(180) Вт
|
Масса, кг
|
85 (90)
|
3. ОРГАНИЗАЦИЯ КРУГА ГОРОЧНОЙ СВЯЗИ
ИСХОДНЫЕ ДАННЫЕ:
Вид радиосвязи - горочная;
Число горочных локомотивов - 2.
Горочная радиосеть включает в себя 2-4 локомотивных и 1 стационарную
радиостанцию с двумя пультами управления для дежурного по горке - ДСПГ и
дежурного по парку приема - ДСПП.
Для варианта с двумя горочными локомотивами (рис.1):
Рис.1. Структурная схема построения сети горочной радиосвязи
В этом случае горочные локомотивы оборудуют радиостанциями ЖР-У-ЛС, на
пункте оператора сортировочной горки устанавливают стационарную радиостанцию
ЖР-У-СС. Групповой вызов применяется для вызова. Командиры вызываются путем
посылки избирательного вызова, который так же, как и групповой - одночастотный.
В качестве вызывных частот используются следующиеноминалы:700, 1000, 1400, и
2100 Гц. Частота f1=1000 Гц служит
для вызова машинистов, частоты f2=700
Гц и f3=1400Гц - для командиров станции и
2100 Гц - для вхождения по радиоканалу в систему СДПС. Машинист любого
локомотива может вызвать ДСПГ на частоте700 Гц, а ДСПП на частоте 1400 Гц
Маневровый
диспетчер устанавливает связь с машинистами первого и второго локомотивов на
несущих частотах или переключением
канала на пульте управления стационарной радиостанцией ЖР-У-СС. Составитель
поезда может вызвать диспетчера только через радиостанцию ЖР-У-ЛС.
При
организации трех или четырех радиосетей целесообразно на пункте маневрового
диспетчера дополнительно устанавливать еще одну радиостанцию ЖР-У-СС, рабочие
частоты которых не должны совпадать с частотами и .

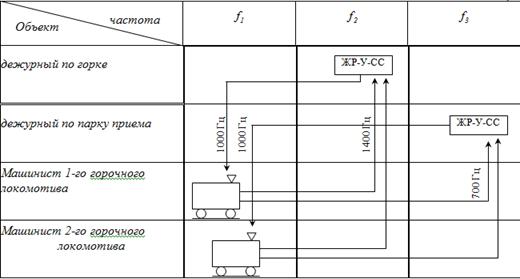

Схема
организации заданной маневровой радиосвязи с использованием радиостанций ЖРУ
приведена в таблице 2.
Таблица 2.
4. РАСЧЕТ КАНАЛОВ СТАНЦИОННОЙ РАДИОСВЯЗИ
радиостанция локомотив антенна связь
4.1 ОПРЕДЕЛЕНИЕ ДАЛЬНОСТИ ДЕЙСТВИЯ РАДИОСВЯЗИ И ВЫСОТЫ
АНТЕННЫ
Вид электрификации - автономная;
Минимально
допустимый уровень полезного сигнала - , дБ, , мкВ;
Высота
передающей антенны -, м;
Высота
приемной антенны - , м;
Длина
фидера передающей антенны - , м;
Длина
фидера приемной антенны - , м;
Надежность
связи - %;
Погонное
затухание фидера передающей/приемной антенн - ,
дБ/м;
Коэффициент
усиления передающей/приемной антенн - , дБ.
Вводя
поправочные коэффициенты, учитывающие конкретные условия организации канала,
можно определить значение напряжение на входе приемника, приведенное к графику
рис.1[1]:
.
где
, дБ - поправочный коэффициент, учитывающий конкретные
условия организации канала на стороне стационарной (локомотивной) радиостанции.
,
где
, дБ - поправочный коэффициент, учитывающий отличие
мощности передатчика от 8 Вт, учитывая, что Вт,
получим:
, дБ;
, дБ -
затухание передающего () и приемного ()
фидерных трактов, зная все и , найдем:
, дБ, , дБ.
Зная
, найдем :
, дБ.
,
где
, дБ - поправочный коэффициент, учитывающий влияние
контактной сети и других напольных устройств;
, дБ -
поправочный коэффициент, учитывающий интерференцию поля сигнала, определяется
из рис.2[1];
, дБ -
поправочный коэффициент, учитывающий влияние на условия передачи корпуса
локомотива.
Зная
и , найдем :
, дБ.
Подставляя
, и в формулу для ,
получим:
, дБ.
По
определенному значению и известному произведению , м2, по рис.1[1] может быть определена
дальность радиосвязи: , км.
4.2
ОПРЕДЕЛЕНИЕ ВЫСОТЫ АНТЕННЫ СТАЦИОНАРНОЙ РАДИОСТАНЦИИ
ИСХОДНЫЕ
ДАННЫЕ:
Вид
электрификации - автономная;
Минимально
допустимый уровень полезного сигнала - , дБ, , мкВ;
Дальность
связи -км;
Высота
приемной антенны - , м;
Длина
фидера передающей антенны - , м;
Длина
фидера приемной антенны - , м;
Надежность
связи - %;
Погонное
затухание фидера передающей/приемной антенн - ,
дБ/м;
Коэффициент
усиления передающей/приемной антенн - , дБ.
Из
рис.1[1] находим:
, м2.
Зная
, получим высоту передающей антенны:
, м.
В
случае, когда известны высоты антенн, минимальное значение напряжения на входе
приемника при максимальных удалениях локомотива от стационарной радиостанции
определяется по формуле:
, дБ.
Максимальное
напряжение на входе приемника при оценке мешающего влияния одной стационарной
радиостанции на другую производят по формуле:
, дБ.
4.3
ОПРЕДЕЛЕНИЕ ТЕРРИТОРИАЛЬНОГО И ЧАСТОТНОГО РАЗНОСОВ
ИСХОДНЫЕ
ДАННЫЕ:
Вид
тяги - автономная ;
I круг:
, км, , м, , м, , м;
II круг:
, км, , м, , м, , м;
Высота
приемной антенны - , м;
Надежность
связи - %;
Погонное
затухание фидера передающей/приемной антенн - ,
дБ/м;
Коэффициент
усиления передающей/приемной антенн - , дБ.
Защищенность
приемника ЖР-У от мешающего воздействия посторонней радиостанции СРС возрастает
с увеличением частотного разноса полезного и мешающего сигналов и с увеличением
значения полезного сигнала, причем допустимый уровень мешающего уровня на входе
приемника определяется по формуле:
,
где
- частота полезного/мешающего сигнала, , кГц;
, дБ2/кГц
- коэффициент согласования размерности;
, дБ -
двухсигнальная избирательность приемника по соседнему каналу;
, дБ -
реальная чувствительность приемника при отношении сигнал/шум на выходе 12 дБ.
Допустимый
уровень мешающего сигнала на входе приемника для двух кругов определяем
следующим образом:
, дБ.
При
заданных высотах и территориальных разносах радиостанций оценка мешающего
влияния сводится к проверке выполнения условий:
.
Определение
максимального напряжения на входе приемника при оценке мешающего влияния одной
СРС на другую производят по формуле:
.
Для
I круга: , км; , м2; , дБ;
, дБ; , дБ.
, дБ; , дБ.
, дБ;
Для
II круга: , км; , м2; , дБ.
, дБ; , дБ.
, дБ; , дБ.
, дБ.
В обоих случаях условие выполняется:
I круг: ;
II круг: .
При
определении высот установки антенн и территориального разноса радиостанций,
находят уровень мешающего сигнала:
I круг: , дБ.
II круг: , дБ.
По
рис.1[1], определяем территориальный разнос стационарных
радиостанций двух соседних кругов радиосвязи:
Для
I круга: , м2;
, дБ, тогда , км;
Для
II круга: , м2;
, дБ, тогда , км.
Определим
необходимый частотный разнос двух кругов радиосвязи, если локомотив второго
круга может подходить к стационарной радиостанции первого круга на расстояние
до 50 м:
, км.
По
графику рис.1[1], согласно , км
определим:
, дБ.
Частотный
разнос:
, кГц.
Принимаем
частотный разнос, равный 1200 кГц.
4.4
ОПРЕДЕЛЕНИЕ НАПРЯЖЕНИЯ, НАВОДИМОГО НА ВХОДЕ ПРИЕМНИКА ОТ БЛИЗКО РАСПОЛОЖЕННОГО
ПЕРЕДАТЧИКА
ИСХОДНЫЕ
ДАННЫЕ:
Расположение
антенн - смещены в вертикальной плоскости на 1 м;
Длина
фидера передающей антенны - , м;
Длина
фидера приемной антенны - , м;
, м;
Погонное
затухание фидеров антенн -, дБ/м.
Уровень
напряжения , наводимого на входе приемника от близко (до 10 м)
расположенного передатчика с учетом затухания в фидерных трактах и переходного
затухания (рис.3[1]) определяется по формуле:
,
где
- максимальный уровень высокочастотного сигнала,
излучаемого передатчиком:
, дБ;
-
коэффициент переходного затухания между антеннами, определяется по графику
рис.3[1], кривая 2:
, дБ.
Найдем
:
, дБ.
4.5
ОПРЕДЕЛЕНИЕ КООРДИНАТНЫХ РАССТОЯНИЙ
ИСХОДНЫЕ
ДАННЫЕ:
Вид
электрификации - автономная;
Высоты
антенн - , м, , м;
Длина
фидеров антенн - , м;
Погонное
затухание фидера передающей/приемной антенн - , дБ/м;
Коэффициент
усиления передающей/приемной антенн - , дБ.
Координатные
расстояния можно определить, исходя из условия обычной установки порога
срабатывания шумоподавителя выше -10 дБ по отношению к чувствительности
приемника . В этом случае допустимый уровень мешающего сигнала
определяется по формуле:
, дБ.
Используя
график [1], определяем координатное расстояние: , км.
4.6
РАБОЧИЕ ЧАСТОТЫ
ИСХОДНЫЕ
ДАННЫЕ:
Расположение
ж.д. станций - -А-Б-А-Б-А-Б-А-; -
отношение координатного расстояния между стационарными радиостанциями,
расположенными на ж.д. станциях А и Б к расстоянию между станциями А и Б.
Количество кругов: На станцию А - 3; На станцию Б - 3.
Возьмем
наиболее близкую частоту к частотному разносу, которая кратна 50. Эта частота
равна 1,2 МГц.
Частоты
для первого круга станции А:
, МГц;
, МГц;
, МГц.
Частоты
для второго круга станции А:
, МГц;
, МГц;
, МГц.
Частоты
для второго круга станции А:
, МГц;
, МГц;
, МГц.
Частоты
для первого круга станции Б:
, МГц;
, МГц;
, МГц.
Частоты
для первого круга станции Б:
, МГц;
, МГц.
Частоты
для первого круга станции Б:
, МГц;
, МГц;
, МГц.
5. РАСЧЕТ ДАЛЬНОСТИ СВЯЗИ В РАДИОСЕТЯХ ПРС-С
ИСХОДНЫЕ ДАННЫЕ:
Диапазон волн - гектометровый;
Тип радиостанции - ЖР-К-СП, ЖР-3М;
Вид радиосети - линейная;
Род тяги - переменный ток;
Вид связи - симплексный;
Максимальная скорость на участке -более 120 км/ч;
Длина перегона - 30 км;
Число путей - однопутный;
5.1 ГЕКТОМЕТРОВЫЙ ДИАПАЗОН (2 МГц)
Система ПРС предназначена для организации оперативного управления
процессом движения поездов на диспетчерских участках и повышения безопасности
движения поездов. Ею пользуются лица, участвующие в перевозочном процессе и
находящиеся на стационарных пунктах, в поездах и на перегонах вдоль пути
следования поездов.
Канал ПРС диапазона гектометровых волн используется, в основном, для
организации линейных радиосетей.
Особенность проектирования линейных трасс ПРС-С в диапазоне 160 МГц
состоит в том, что на распространение электромагнитных волн этого диапазона
оказывает сильное влияние рельеф местности.
Структурная схема организации ПРС приведена на рис.2, где представлена
распорядительная станция диспетчера, стационарные радиостанции ЖР-У-СП (на
схеме приведен вариант радиосвязи в метровом диапазоне при использовании
полукомплекта стационарной радиостанции ЖР-У-СП), подключаемые к диспетчерской
линии или управляемые с пульта ДСП, а так же локомотивные радиостанции ЖР-У-ЛП.
Кроме того на этом рисунке представлены таблицы образования и распределения
кодов и частот избирательного подключения.
С самого начала ПРС реализовалась в гектометровом диапазоне волн, на
частоте 2,15 МГц (2,13 МГц). Связь эта - симплексная, беспоиского вхождения и
бесподстроечного ведения, строится по радиопроводному принципу (когда
распорядительная станция ДНЦ и стационарные радиостанции на промежуточных
пунктах устанавливаются в помещении ДСП и объединяются проводными линиями связи
- проводная часть линии, а между стационарными и мобильными радиостанциями обмен
сообщений происходит по радиоканалу). Используются радиостанции ЖР-3, ЖР-3М,
ЖР-К-СП (ЛП).
Диапазон гектометровых волн был выбран на первом этапе из-за лучших, по
сравнению с диапазоном УКВ условий распространения радиоволн. По мере
эксплуатации ПРС, особенно в период электрификации железных дорог выявилась не
перспективность этого диапазона с точки зрения индустриальных помех. Нередко
уровень помех стал превышать чувствительность приёмника в несколько десятков
раз. В ПРС стали использовать специальные помехоподавляющие устройства, что
позволило уменьшить в несколько раз уровень шумов. Однако, помеховая обстановка
оставалась достаточно сложной, особенно при электротяге переменного тока
напряжением 25 кВ. Некоторое улучшение качества связи дало использование так
называемых 'направляющих линий', в качестве которых применялись провода ВЛС,
линий продольного энергоснабжения, а так же специально подвешиваемой на опоры
контактной сети так называемого 'волноводного' биметаллического провода.
Однако, радикального улучшения качества связи не происходило, и было
принято решение о переводе ПРС на ультракороткие волны (160 МГц; λ=2м). Для этой цели разработаны 2-х
диапазонные комплексы ЖР-У (ЖР-У/К-СП и ЖР-У/К-ЛП). Эти радиостанции могут
оперативно подключаться с пульта на одну из 2-х частот гектометрового диапазона
(2,13; 2,15 МГц) или на одну из 3-х частот диапазона 160 МГц (соседних, с
разносом частот 50 кГц). (152,950 - 153,050 МГц).
В отличии от радиостанции ЖР-3-М, в которой проводная часть
радиопроводного канала ограничивалась за счёт уплотнения линии поездной
диспетчерской связи, в комплексе ЖР-У может использоваться как линия ПДС, так и
отдельный телефонный канал.
Однако, решение о переводе в диапазон 160 МГц не полностью себя оправдало
из-за невозможности обеспечения дальности, и вообще симплексные системы ПРС
обеспечивают гораздо более худшее качество связи, по сравнению с дуплексными
системами, которые в первую очередь обеспечивают непрерывность связи. Поэтому в
рамках разработки комплексной системы радиосвязи 'Транспорт' (1975 г.) было
принято решение о создании дуплексной системы ПРС диапазона 330 МГц.
Дуплексные линейные радиосети ПРС-Д в пределах диспетчерского участка
обеспечивают:
взаимный вызов с применением индивидуального, группового и циркулярного
вызовов и ведение переговоров между ТЧМ, ДНЦ, ТНЦ, ЭЧЦ;
передачу с отображением на индикаторном табло девяти команд (от
диспетчера к машинистам) и пяти сообщений (от машинистов к диспетчеру);
передачу в экстренных случаях поездным диспетчером команды на экстренную
остановку поезда или машинистом аварийного вызова диспетчера при занятости
канала радиосвязи;
автоматическую передачу данных между управляющими вычислительными
машинами диспетчерского пункта управления и локомотива;
автоматическую или ручную передачу номера поезда или локомотива из
специально установленных локальных зон или при входе поезда в пределы
диспетчерского участка;
автоматический или ручной диагностический контроль стационарной и возимой
аппаратуры с отображением результата контроля на индикаторных табло и
светодиодах;
документированную регистрацию всех ведущихся переговоров с помощью
магнитофона и дискретной информации с помощью цифропечатающих устройств при
фиксации текущего времени и даты.
5.2 ЛИНЕЙНЫЕ СИМПЛЕКСНЫЕ СЕТИ ПРС-С
Линейные радиосети ПРС-С должны строиться по радиопроводному принципу с
установкой стационарных радиостанций на всех промежуточных пунктах, где имеется
постоянное или временное дежурство работников службы движения. Стационарные
радиостанции (РС) должны подключаться к специально выделенному групповому
линейному каналу. В отдельных случаях допускается подключение РС к групповому
каналу поездной диспетчерской связи ПДС.
Поездной диспетчер должен иметь устойчивую связь с машинистами поездных
локомотивов, находящихся в любой точке диспетчерского участка. Для этого должно
выполняться условие:
, км,
где
и -
дальности уверенной радиосвязи между возимой радиостанцией и стационарными
радиостанциями, ограничивающими перегон, на котором находится локомотив. и должны
быть не менее 10 км на участках со скоростным движением поездов и не менее 6 км
на остальных участках;
, км -
длина перегона или расстояние между соседними стационарными радиостанциями.
Между
соседними стационарными радиостанциями линейной радиосети должна обеспечиваться
уверенная радиосвязь с целью создания обхода при нарушении продольного канала.
При
вызове диспетчера машинистом из любой точки диспетчерского участка к проводному
каналу связи должна подключаться только одна стационарная радиостанция,
обеспечивающая лучшее качество канала радиосвязи.
При
составлении канала связи в линейной радиосети со стороны ДНЦ должно
обеспечиваться избирательное подключение стационарных радиостанций к проводному
каналу связи. Управление режимом «прием-передача» этих радиостанций может
осуществляться как постоянным током, так и с помощью тональных посылок.
Вхождение
в связь абонентов радиосетей должно осуществляться передачей группового вызова
с последующим вызовом нужного абонента голосом. Групповой вызов представляет
собой одночастотную посылку. Длительность посылки при вызове ДНЦ должна быть 4±1 с, при вызове других абонентов - не менее 2 с.
5.3 ОПРЕДЕЛЕНИЕ ДЕЛЬНОСТИ ДЕЙСТВИЯ РАДИОСВЯЗИ В НЕКТОМЕТРОВОМ
ДИАПАЗОНЕ ВОЛН
Дальность действия уверенной радиосвязи lур между стационарной и возимой радиостанций при применении
направляющих линий определяется выражением
где
- предельно допустимые затухания сигнала по мощности
в радиоканале ПРС, дБ;
-
переходное затухание между направляющей линией и антенной возимой радиостанции,
дБ;
-
затухания сигнала в стационарных, линейных и локомотивных устройствах
соответственно, дБ;
дБ -
затухания в антенно - согласующем устройстве (СУ) и кабеле, соединяющем СУ с
радиостанцией;
-
постоянная затухания направляющей линии на перегоне, дБ/км.
Предельно
допустимая величина затухания радиоканала ПРС определяется выражением
, дБ
где
-выходной уровень передатчика, дБ. Для радиостанции
43РТС-А2-ЧМ , дБ. Если радиостанция работает на две нагрузки,
например на направляющую линию и антенну то , дБ, для
каждой нагрузки.
-
минимально допустимый уровень полезного сигнала на входе радиостанции.
, дБ
где
- квазипиковое значение напряжения радиопомех на
уровне интегральной вероятности 0,8 на входе приемника радиостанции (на
нагрузке 75 Ом) при максимальных значениях потребляемого локомотивом тока и
нормальных условиях погоды. Усредненные значения и для стационарных и возимых радиостанций при наличие
на локомотивах помехоподавляющих устройств в зависимости от вида тяги и типа
направляющих линий выбираем из таблицы 5.1. [2].
Для
скоростных поездов напряжение помех на входе возимой радиостанции следует брать
на 3,5 дБ большим по сравнению с приведенными в таблице 5.1. [2].
Для
стационарной радиостанции выбираем =66 дБ,
для возимой соответственно
=75,5 дБ.
= 6 дБ -
минимально допустимая величина отношения сигнал/помеха на выходе УПЧ приемника,
при котором обеспечивается необходимое качество разборчивости речи.
-
коэффициент, характеризующий глубину волнообразного изменения напряжения
сигнала по отношению к среднему его значению. На участке с электрической тягой
Ки=6дБ;
Кр
= 3 дБ - коэффициент, учитывающий, что распространение высокочастотной энергии
о направляющей линии происходит по обе стороны от места присоединения
стационарной радиостанции. В случае возбуждения в месте анкеровки Кр=0
дБ.
Определим значения допустимой величины затухания для
стационарной
, дБ
и
возимой радиостанций
, дБ.
По
таблице 5.2. [2] определим переходное затухание между направляющей линией и
антенной возимой радиостанции =34 дБ и
постоянную затухания направляющей линии =2,0
дБ/км.
Суммарное
затухание сигнала ПРС в станционных устройствах
, дБ,
- длина
фидера, соединяющего радиостанцию с согласующим устройством, м;
=1,5 дБ -
затухание, вносимое согласующим устройством стационарной радиостанции;
-
затухание, вносимое схемой возбуждения направляющих проводов, дБ, определяется
по таблице;
дБ -
концевое затухание на ближайшем конце при синфазном возбуждении направляющих
линий. Учитывается только при возбуждении однопроводного волновода и воздушной
линии связи.
дБ.
Суммарное затухание сигнала ПРС в линейных устройствах
, дБ,
где
, -
затухания, вносимые соответственно схемами высокочастотных обходов тяговой
подстанции и нормально разомкнутого разъединения, дБ; учитывается только для
тех перегонов, в направлении которых расположены тяговая подстанция или
нормально разомкнутый разъединитель. ==1 дБ;
-
затухание, вносимое нарушением однородности двухпроводной направляющей линии,
дБ; учитываются при противофазном возбуждении проводов ДПР в случае, когда один
из проводов переходит на противоположную сторону пути.
-
затухание, вносимое изменением сторонности направляющих проводов, дБ при воздушном переходе проводов, при кабельном переходе проводов с использованием
согласующих контуров или линейных трансформаторов;
n - число
переходов направляющих линий в пределах перегона;
-
затухание, вносимое силовым трансформатором при высокочастотной обработке его,
дБ; дБ - при включении высокочастотных заградителей в
месте отпая от направляющей линии; при включении заградителей у силового
трансформатора величина определяется по графикам в зависимости от - расстояния между трансформатором и направляющей
линией. При использовании двухпроводной линии ДПР-ПП на участках электрической
тяги переменного тока 2х25 кВ затухание, вносимое одним автотрансформаторным
пунктом АТП в тракт передачи энергии высокой частоты дБ.
m - число
обрабатываемых трансформаторов на перегоне.
Определяем
дальность действия уверенной радиосвязи:
Для
стационарной
,км
для
возимой
,км
Дальность действия уверенной радиосвязи между двумя стационарными
радиостанциями при использовании направляющих линий
=29,9 км,
ВЫВОД
При заданных в курсовом проекте условиях не обеспечивается необходимая
дальность связи между стационарной радиостанцией и локомотивом. Из этого
следует, что нужно устанавливать ретрансляционные пункты, которые позволят
обеспечить уверенную связь «стационар-локомотив».
Ретрансляционные пункты размещается вдоль диспетчерского участка для
обеспечения непрерывной связи диспетчера с поездными локомотивами в пределах
всего участка.
ЛИТЕРАТУРА
1. Г.В.
Горелов. Изучение системы станционной радиосвязи. - М.: МИИТ, 1978.
. Ю.В.
Ваванов, Г.В. Горелов. Применение ЭВМ при проектировании технологической
железнодорожной радиосвязи. - М.: МИИТ, 1990.
. Ю.В. Ваванов,
О.К. Васильев, С.И. Тропкин. Станционная и поездная радиосвязь. - М.:
«Транспорт», 1979.
. Ю.В.
Ваванов. Технологическая железнодорожная радиосвязь. - М.: «Транспорт», 1985.
. Конспекты
лекций по дисциплине «Радиосвязь на железнодорожном транспорте»
