Четырехэтажный кирпичный жилой дом
Содержание
Введение
Раздел 1. Объемно-планировочное решение здания
1.1 Характеристика условий строительства
1.2 Генплан
1.3 Объемно-планировочное решение.
Раздел 2. Конструктивная система здания
Раздел 3. Конструктивное решение здания
3.1 Фундаменты
3.2 Стены
3.3 Перегородки
3.4 Перекрытия
3.5 Крыши
3.6 Окна и Двери
3.7 Лестница
3.8 Полы
Раздел 4. Спецификации
4.1 Спецификации сборных ж/б элементов
4.2Спецификации элементов заполнения проемов
4.3 Экспликация полов
5. Используемая литература
Введение
Строительство зданий и сооружений является важнейшим этапом в
развитии современного общества. В наши дни возводится огромное количество
строительных объектов самого различного назначения.
Данный курсовой проект "Трехэтажный жилой дом"
выполнен с учетом задания, габаритов, материалов, целевой направленности,
района строительства и основных нормативных требований. Проект жилого дома
разработан в соответствии с действующими на территории Российской Федерации
нормами, а именно ГОСТами, СНиПами, СанПиНами, СП и другими нормативными
документами.
Таким образом, исходя из вышесказанного, следует
сформулировать цель данной курсовой работы: получение навыков проектирования
зданий и сооружений на примере объемно-планировочных и конструктивных решений
жилого дома средней этажности.
В ходе работы над курсовой работой была изучена необходимая
нормативная и специализированная литература, а также аналоги проектируемого
объекта, что позволило достаточно глубоко изучить вопросы, рассматриваемые в
данной дисциплине.
Раздел
1. Объемно-планировочное решение здания
1.1
Характеристика условий строительства
Климатический район - 2
Класс здания - 2
Степень огнестойкости - 2
Ветровой район - 1
Снеговой район - 3
Функциональное назначение здания - жилой дом
1.2
Генплан
Генеральный план разработан на основании существующей
градостроительной ситуации, с учётом реальной застройки, планировки инженерных
сетей. Кроме того, при разработке генерального плана учтены возможности
размещения или парковки транспортных средств.
Здание жилого дома располагается на свободной территории и
весьма органично вписывается в существующую градостроительную ситуацию и
соответствует всем архитектурно-эстетическим требованиям. Около здания
располагается школа, транспортные сети, пешеходные дорожки, скамейки для отдыха
людей, детская площадка. Территорию планируется озеленить газонами, кустовыми
насаждениями, а также лиственными деревьями.
Здание жилого дома имеет широтную ориентацию, в соответствии
с преобладающим направлением зимнего ветра.
1.3
Объемно-планировочное решение.
Проектируемое четырехэтажное здание жилого дома
имеет размеры:
· в плане -
12*16,5м;
· Высота здания
- 14м;
· Высота этажа -
3,0м.
Здание имеет совмещенную крышу, стены -
кирпичные.
На типовом этаже запроектированы: однокомнатная и
двухкомнатная квартиры
Здание подключено к сети ЦО, также имеет холодное
и горячее водоснабжение, канализацию.
Раздел
2. Конструктивная система здания
Конструктивная система здания бескаркасная с продольными
несущими кирпичными стенами. Пространственная жесткость и устойчивость здания
обеспечивается устройством внутренних продольных стен и стен лестничных клеток,
связанных с наружными стенами, а также междуэтажных перекрытий, связывающих
стены между собой и расчленяющих их на отдельные ярусы по высоте. Также имеется
дополнительное ребро жесткости в виде внутренней поперечной стены.
Раздел
3. Конструктивное решение здания
3.1
Фундаменты
Проект предполагает устройство ленточных сборных ж/б
фундаментов.
При устройстве фундаментов используются фундаментные подушки ФЛ
24.12-3, ФЛ 20.8.3и фундаментные блоки ФБСН - 4, ФБСН - 5, ФБСН -
6.
Горизонтальная гидроизоляция выполняется из слоя цементного
раствора состава 1: 2, толщиной 20 мм. Вертикальная гидроизоляция выполняется
механизированным способом путем обмазывания нефтяного битума или мастики в два
слоя.

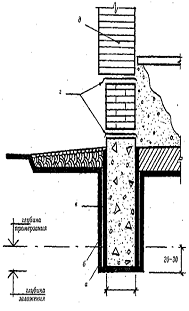

Глубиной заложения фундамента называют расстояния от
спланированной поверхности грунта до уровня подошвы фундамента. Назначение
здания, тип грунта, глубина промерзания грунта, уровень грунтовых вод, наличие
подвалов - все это влияет на глубину заложения фундамента. На глубину заложения
данного здания, ввиду отсутствия подвала и глубокого уровня грунтовых вод,
влияет лишь тип грунта и глубина его промерзания. Здание располагается на
глинистых грунтах - отсюда глубина заложения фундамента будет ниже глубины
промерзания грунта на 0,2м.
Отметка глубины промерзания составляет 1,2 м, грунтовые воды
находятся на глубине 14 м.
Расчет отметки глубины заложения грунта:
жилой дом строительство четырехэтажный
Отметка глубины заложения фундамента (ГЗФ) будет складываться
из планировочной отметки земли (ПОЗ), глубины промерзания грунта (ГПГ) и
отступа от глубины промерзания грунта на 0.2м
ГЗФ=ПОЗ+ГПГ+0,2=0.15+1.2+0.2=1.65м
Подошва фундамента будет располагаться на 2м ниже уровня
чистого пола первого этажа.
3.2
Стены
Наружные стена - трехслойная: 380мм несущая + 120мм
утеплитель + 20 мм воздушный зазор + 120 мм облицовочный кирпич. Итого 640 мм.
Несущая стена выполнена из полнотелого пластического прессованного глиняного
кирпича марки М-125, облицовочный кирпич М-100. Толщина стены с 1 по 4 этаж
640мм.
3.3
Перегородки
Перегородки устраивать из полнотелого кирпича М100 толщиной
380 и 120мм с трехрядной перевязкой швов.
3.4
Перекрытия
В здании используются железобетонные плиты перекрытия с
круглыми пустотами толщиной 220мм из бетона М-200 серии (ПК 63-15-8, ПК
16-10-8, ПК 25-12-8)
Для обеспечения пространственной жесткости плиты анкеруются.
Анкерные связи плит с внутренними и наружными стенами устанавливаются цепочкой
через все здание в каждой третьей-четвертой плите ряда. Также производится
перекрестная анкеровка. Анкеры выполняются из круглой арматурной стали Ø6мм: для наружных стен из одного стержня, для внутренних -
составные.
3.5
Крыши
В здании совмещенная невентилируемая крыша с внутренним
водостоком. Крыша состоит из плиты перекрытия с укладываемым по ней слоем
рулонной пароизоляции. На пароизоляцию укладывается слой керамзита 20мм, по
которому укладывается минеральная вата 80мм, на которую укладывается слой
пергамина. По пергамину устраивается выравнивающая стяжка из цементно-песчаного
раствора М100, на которую наклеивается 3 слоя рубероида. По рубероиду
устраивают защитный слой в виде гравия втопленного в мастику.
Системы водоотлива запроектированы таким образом, чтобы
оберегать от разрушительных воздействий влаги кровлю, фасад и цоколь и даже
фундамент постройки. Кровельные водостоки и желоба обеспечивают защиту от воды,
образующейся при осадках и таянии снега. Для централизованного отвода осадков
от крыши в канализационные выходы используется внутренний водосток.
3.6
Окна и Двери
Окна и двери доставляются на объект в полной заводской
комплектации и монтируются в проемы. Для предотвращения восприятия давления от
просадки стен между блоками и гранями стеновых проемов делают зазор 20 мм с
боков и сверху, и 30 мм снизу (с учетом размещения подоконника).
Балконные двери и окна выполнены спаренными, и взяты по ГОСТ
11214-78. Внутренние двери - деревянные ГОСТ 6629-74. Входная дверь взята по
серии 1.135 КЛ-1.
3.7
Лестница
Существующая лестница в осях В-Д /2-3 - с размером ступеней -
проступь 150мм, подступёнка 300мм.
Лестница сборная железобетонная из крупноразмерных элементов
- лестничные марши и лестничные площадки.

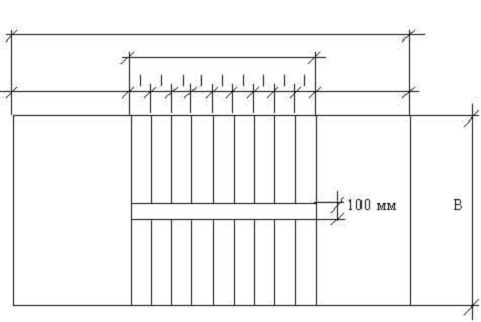

Расчет лестничного марша:
Дано: Hэт=3,0м, - высота этажа
b=1,2м, - ширина марша
с1= с2 = 1,3м, - ширина лестничной
площадки
Ступени обыкновенные:
h=150мм
l=300мм
Расчет:
) Определяем высоту одного марша:
) Определяем количество ступеней в марше:
3) Определяем количество проступей:
4) Определяем протяженность лестничного
марша:
5) Определяем длину лестничной клетки:
6) Определяем ширину лестничной клетки:
3.8
Полы
Полы на лестничных площадках - мозаичные. В кухнях и санузлах
полы выполнены из керамической плитки. Во всех прочих помещениях из паркетной
доски.
Мозаичные полы - На плиты устраивается выравнивающий слой -
цементная стяжка толщиной не менее 20 мм, верхний отделочный слой - из
мозаичного раствора толщиной не более 25 мм.
Полы из керамической плитки - на плиту укладывается слой
теплоизоляции и 1 слой пергамина. По пергамину устраивается стяжка из
цементно-песчаного раствора, на который наклеивается гидроизоляция. На
гидроизоляцию кладутся керамические плитки на цем. растворе.
Полы из паркетной доски устраиваются следующим образом:
Поверх ж/б плиты укладывается слой звукоизоляции (на первом
этаже теплоизоляции) на который укладываются лаги 80х40мм через 0.5м. На лаги
укладывается слой пергамина и паркетная доска.
Раздел
4. Спецификации
4.1
Спецификации сборных ж/б элементов
4.2Спецификации
элементов заполнения проемов
4.3
Экспликация полов
5.
Используемая литература
1. П.Г.
Буга "Гражданское, промышленное и сельскохозяйственные здания" г.
Москва "Высшая школа" 2005г.
2. Н.П.
Вильчик "Архитектура зданий" г. Москва, издательство
"Инфра-М" 2005 г.
. СНиП
23.01-90 "Строительная климатология и геофизика"
. СНиП
2.07.01-89* "Градостроительство. Планировка и застройка городских и
сельских поселений"
. И.А.
Шерешевский "Конструирование гражданских зданий" г. Москва,
издательство "Стройиздат" 2005г.
. О.В.
Георговский "Единые требования по выполнению строительных чертежей"
г. Москва, издательство "Архитектура-С" 2004г.
