Аннотация

здание конструкция железобетонная

К дипломному проекту на тему «36-квартирный жилой дом со встроенными помещениями общественного назначения в г. Няндоме».

Дипломный проект состоит из пояснительной записки из разделов.

Введение даёт общую оценку разрабатываемого.

раздел «ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ»

В разделе отражены вопросы: назначение здания и условия его эксплуатации, место расположения здания, климатические условия, генеральный план и рельеф участка, грунтовые и гидрогеологические условия, источники водоснабжения, источники теплоснабжения, источники энергоснабжения объекта, обеспечение строительства кадрами.

раздел «АРХИТЕКТУРНО-КОНСТРУКТИВНАЯ ЧАСТЬ»

Раздел содержит объёмно-планировочные и конструктивные решения, методы защиты конструкций, проектирование инженерных сетей.

раздел «РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ»

В расчетной части приведено сравнение вариантов конструкций рамы, обоснование выбранного варианта, теплотехнический и теплоэнергетический расчет, расчеты и конструирование принятой в проекте монолитной железобетонной рамы. Выполнен расчет свайного фундамента.

раздел «ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА»

Технологическая карта на производство монолитных железобетонных работ.

В разделе рассматриваются основные положения по устройству монолитной рамы: подсчёты объёмов работ, организация и технология ведения работ, контроль качества. Приведены технико-экономические показатели и техника безопасности при выполнении работ.

Проектирование календарного плана.

В разделе выполнены расчёты по определению продолжительности строительства здания, производится выбор основных строительных машин и механизмов, определение характеристик работ, необходимых для составления календарного плана, определены технико-экономических характеристик календарного плана.

Проектирование объектного стройгенплана.

В разделе представлен расчет объектного стройгенплана на возведение надземной части здания. Определена привязка монтажного крана, выполнен расчет необходимых площадей под складирование материалов и конструкций, площади временных зданий и сооружений, необходимого электро- и водоснабжения, технико-экономические показатели. Даны общие указания по проектированию стройгенплана.

раздел «ОХРАНА ТРУДА И ПОЖАРНАЯ БЕЗОПАСНОСТИ»

В разделе определены основные требований по охране труда на строительной площадке, к организации рабочих мест, к пожарной и экологической безопасности на объекте, выполнен расчет устойчивости гусеничного крана.

раздел «ЭКОНОМИЧЕСКАЯ ЧАСТЬ»

В разделе представлены: объектная смета и сводный сметный расчет, выполнен расчет годовых эксплуатационных затрат.

Оглавление

Введение

. ИСХОДНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ

.1 Назначение здания и условия эксплуатации

.2 Место строительства. Климатические условия

.3 Генеральный план

.4 Рельеф участка

.5 Грунтовые и гидрологические условия

.6 Наличие местных строительных материалов

.7 Источник водоснабжения, канализации

.8 Источник электроснабжение

.9 Обеспечение строительства кадрами и их размещение

. АРХИТЕКТУРНО-КОНСТРУКТИВНАЯ ЧАСТЬ

.1 Объёмно-планировочное решение

.2 Конструктивное решение

.3 Антикоррозийная защита строительных конструкций

.4 Технико-экономические показатели

.5 Источники водо- и энергоснабжения

.6 Связь и сигнализация

.7 Вентиляция

.8 Теплотехнический расчет

РАСЧЕТНО-КОНСТРУКТИВНАЯ ЧАСТЬ

.1 Сравнение и выбор основного варианта

.2 Сбор нагрузок

.2.1 Общие сведения

.2.2 Постоянные нагрузки

.3 Расчет и конструирование рамы

.4 Расчет простенка

.5 Расчет стропильной системы

.5.1 Исходные данные

.5.2 Геометрические размеры элементов стропил

.5.3 Сбор нагрузок

.5.4 Расчет стропильной ноги на прочность

.5.5 Проверка стропильной ноги на жесткость

.5.6 Расчет подкоса

.5.7 Расчет опоры

.6 Расчет свайного фундамента

.6.1 Исходные данные

.6.2 Расчет нагрузок на фундамент

.6.3 Расчет фундамента с помощью программы BLOCK

ОРГАНИЗАЦИЯ СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

.1 Основные требования к организации строительства и производству строительно-монтажных работ

.2 Технологическая карта на производство монолитных железобетонных работ

.2.1 Область применения

.2.2 Общие положения

.2.3 Возведение монолитных железобетонных участков

.2.4 Особенности производства работ в зимних условиях

.2.6 Калькуляция затрат труда машинного времени и заработной платы

.2.7 График производства работ

.2.8 Расчёт требуемого состава бригады

.2.9 Материально-технические ресурсы

.2.10 Контроль качества и приемка конструкций

.2.11 Требования по технике безопасности

.2.12 Технико-экономические показатели

.3 Разработка календарного плана производства работ

.3.1 Производственный анализ объекта

.3.2 Производственный анализ конструкций и инженерного оборудования

.3.3 Выбор строительных машин и механизмов:

4.3.4 Установление заданной продолжительности строительства

.3.5 Составление и оценка организационно-технологической модели

.3.6 Подготовка исходных данных для расчета графика напряженных работ

.3.7 Определение основных граничных и плановых параметров

.3.8 Расчёт шага напряжённых работ

.3.9 Расчет ранних сроков напряженных работ

4.3.10 Приведение графика к заданной продолжительности строительства

4.3.11 Проектирование организации ненапряженных работ

4.3.12 Расчет полного сетевого графика

4.3.13 Построение и оптимизация графиков производства работ и потребности в ресурсах

.3.14 Сводный график потребности в рабочих кадрах по объекту и его оптимизация

.3.15 График потребности в рабочих кадрах по специальностям

.3.16 График потребности в основных строительных машинах и механизмах

.3.17 График потребности и поступления строительных материалов и конструкций

.3.18 Схема маршрутов движения бригад по объекту

.3.18 Технико-экономические показатели календарного плана

.4 Проектирование стройгенплана

.4.1 Исходные данные

.4.2 Привязка монтажного крана и определение зон влияния крана

.4.2.1 Поперечная привязка крана

.4.2.2 Зоны действия крана

.4.3 Проектирование приобъектных складов

.4.4 Проектирование временных дорог

.4.5 Проектирование временных помещений

.4.6 Компоновка стройгенплана, введение ограничений

.4.7 Проектирование временного водо-, энергоснабжения, канализации

.4.7.1 Временное водоснабжение

.4.7.2 Временное электроснабжение

.4.7.3 Временная канализация

.4.8 Технико-экономические показатели стройгенплана

ОХРАНА ТРУДА И ПОЖАРНАЯ БЕЗОПАСНОСТЬ

.1 Требования безопасности к организации строительной площадки

.2 Обеспечение спецодеждой, спецобувью, головными уборами и средствами индивидуальной защиты

.3 Требования к организации работ на открытой территории в холодный период года

.4 Мероприятия по электробезопасности

.5 Пожарная безопасность

.6 Требования к охране окружающей среды

5.7 Расчет устойчивости гусеничного стрелового самоходного крана МКГ-25

. ЭКОНОМИЧЕСКАЯ САСТЬ

.1 Сводный сметный расчет и объектная смета

6.2 Технико-экономические показатели

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

Введение

Строительство - отрасль материального производства, деятельность которой состоит в возведении и ремонта зданий и сооружений или отдельных их составных частей создает основные производственные и непроизводственные фонды.

Основную роль в повышении эффективности строительства выполняет организация строительного производства, которая должна обеспечивать целенаправленность всех организационных технических и технологических решений на достижение конечного результата-ввода в действие объектов с необходимым качеством и в установленные сроки.

В данном дипломном проекте было рассмотрено два варианта несущих конструкций. Первый вариант с монолитной железобетонной рамой, второй вариант с продольными кирпичными стенами. В результате сравнения за основной был выбран первый вариант, он дешевле по экономическим соображениям и увеличивается площадь помещений.

Произведены расчеты и конструирование рамы. Составлена технологическая карта на монолитную раму и подсчитана стоимость возведения здания.

1. Исходные данные для проектирования

1.1 Назначение здания и условия эксплуатации

Характеристика здания:

Уровень ответственности - ΙΙ (нормальный)

Степень огнестойкости - II

Класс функциональной пожарной опасности для помещений цокольного этажа Ф3.6, 1-го этажа Ф3.1, Ф4.3, для жилых помещений Ф1.3

Категория обеспечения комфортности по СНиП 23-01-2003 - категория Б (комфортные)

Здание, 36-квартирный жилой дом со встроенными помещениями общественного назначения по ул. Фадеева в г. Няндоме, функционально разделено на торговые, офисные и жилые зоны. Для разделения потоков людей в каждую зону предусмотрены отдельные входы.

Здание имеет 4 надземных этажа и цокольный этаж.

В цокольном этаже размещаются помещения административного назначения, офисы, массажный и тренировочные залы, гардеробные, электрощитовая, тепловой узел. Для электрощитовой, офисов, массажного и тренировочных залов предусмотрены отдельные входы.

Первый этаж предусматривает размещение торговых центров. Парадный вход на первый этаж расположен на углу здания выходящего на улицу Фадеева.

С улицы Фадеева имеется пять входов, три из которых ведут в цокольный этаж, а другие два на первый этаж. С дворовой стороны здания расположены три служебных входа, один из которых ведёт в тепловой пункт и электрощитовую расположенных в цокольном этаже.

Жилая часть здания находится над торговыми помещениями и занимает со 2 по 4 этажи включительно.

Здание состоит из пяти секций, двух торцовых и трёх рядовых. Торцовые секции имеют по три квартиры, выходящие на общую лестничную клетку. В них планируется устройство 1-2-3 комнатных квартир средней ценовой категории. Рядовые секции имеют по две квартиры и планируется устройство 3 комнатных квартир средней ценовой категории.

1.2 Место строительства. Климатические условия

Земельный участок под строительство 36-квартирного жилого дома со встроенными помещениями общественного назначения по ул. Фадеева в г. Няндоме расположен согласно генплану города Няндома на окраине города.

Проект жилого дома разработан для строительства в условиях IIВ климатического района (в соответствии со СНиП 23-01-99) со следующими характеристиками:

1)      Место строительства - г. Няндома;

2)      Климатический район строительства - IIВ;

)        Расчетная зимняя температура наружного воздуха согласно СНиП 23-01-99;

наиболее холодной пятидневки - -33° (обеспеченность 0,92),

4)      Зона влажности наружного воздуха согласно СНиП II-3-79 - нормальная;

5)      расчетное значение веса снегового покрова на 1 м² для V района согласно СНиП 2.01.07-85* - 3,2 кПа (320кг/м²);

6)      Нормативный скоростной напор ветра для района Ia согласно СНиП 2.01.07-85* - 17кг/м².

1.3 Генеральный план

Раздел «Генеральный план» проекта выполнен на основании:

а) Существующее задание;

б) Материалов изысканий, выполненных ОАО «Севпромпроект» в 2005 году; система высот Балтийская 1946г;

в) Технического отчета по инженерно-строительным изысканиям от 14 января 2005 года.

Главный фасад четырёхэтажного здания с помещениями жилого, административного и общественного назначения обращены на ул. Фадеева. Въезд к зданию предусмотрен двухполосный проезд шириной 5,5м с ул. Фадеева с круговым движением. Со стороны двора проезд шириной 5,5м, а со стороны главного фасада проезд шириной 2,75м.

На тротуарах предусмотрены устройства съездов в местах их примыкания к дорогам и проездам.

В соответствии с санитарно-гигиеническими требованиями предусмотрена хозяйственная мусороуборочная площадка с ограждением с трех сторон.

После окончания возведения здания вся свободная от застройки территория озеленяется путем устройства газонов, посадки кустарников и деревьев, строительства детских площадок, мест отдыха.

Общая транспортная схема решена следующим образом: внутриобъектные автомобильные дороги соединяются с дорогами общего пользования.

При решении генерального плана и определении разрывов между сооружениями учтены площади, необходимые для размещения подземных и надземных инженерных коммуникаций.

За относительную отметку 0,000 принят уровень чистого пола 1-го этажа, что соответствует абсолютной отметке 227,700 в Балтийской системе высот 1946 г.

Под дорогами и площадками предусмотрена замена насыпного слоя песком на глубину до 1,0м.

Генеральный план площадки представлен в графической части дипломного проекта (лист 1).

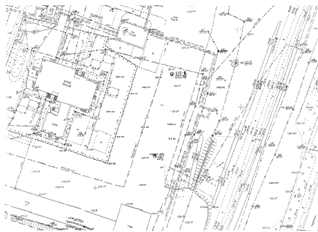

Топографический план участка строительства с существующим расположением инженерных сетей представлен на рисунке 1.1

Рисунок 1.1 - Топографический план участка

1.4 Рельеф участка

Рельеф участка спокойный, отметки существующей дневной поверхности 223,98…224,20 в Балтийской системе высот 1946 г.

В основании залегают суглинки тугопластичные и пластичные.

.5 Грунтовые и гидрологические условия

Инженерные изыскания выполнены ОАО «Севпромпроект» в 2005 году. Технического отчета по инженерно-строительным изысканиям от 14 января 2005 года.

Таблица 1.1 - Характеристики грунтов

1.6 Наличие местных строительных материалов

Обеспечение строительства в материалах, конструкциях и деталях предусматривается с действующих производственных предприятий стройиндустрии города и области.

Материалы, используемые при строительстве:

Здание запроектировано на свайном основании из забивных железобетонных свай сечением 30х30 см, поставляемые ОАО «Кузнечевский КСКМ» расположенного по адресу: 163000 г.Архангельск, Талажское шоссе, 23. Расчетная нагрузка на сваю принята 25 т. Нижние концы свай погружены в пластичные суглинки до отметок 215,96…216,26

Ростверки монолитные железобетонные.

Стены цокольного этажа наружные до отметки -2.000 - из сборных бетонных блоков стен подвала ГОСТ 13579-78, выше - из силикатного кирпича М100 на цементно-песчаном растворе М100.

Стены наружные надземной части здания трехслойные. Внутренний несущий слой толщиной 380 мм из силикатного кирпича высотой 88 мм М100 на цементно-песчаном растворе М100. Снаружи стены утепляются слоем утеплителя типа «Пеноплэкс», закрытого слоем облицовки из керамического облицовочного многощелевого кирпича толщиной 120 мм. Проемы перекрываются сборными брусковыми железобетонными перемычками.

Кирпич поставляется с ОАО «КОТЛАССКИЙ ЗАВОД СИЛИКАТНОГО КИРПИЧА» расположенного по адресу: Россия 165400 Архангельская обл., г. Котлас, дер. Антоново.

Стены внутренние из силикатного кирпича М100 на цементно-песчаном растворе М100.

Участки стен с вентиляционными каналами из полнотелого керамического кирпича М100.

Наиболее нагруженные или ослабленные каналами участки стен армируются горизонтальными сетками. Проемы перекрываются сборными брусковыми железобетонными перемычками и прогонами, под опорными участками которых укладываются опорные железобетонные плиты.

Балконные плиты сборные железобетонные и монолитные. Плиты защемлены в несущем слое наружных стен и удерживаются анкерами, заведенными под плиты перекрытий.

Лестницы из сборных железобетонных ступеней, уложенных на металлические косоуры, опирающиеся на металлические подкосоурные балки. Все металлические конструкции оштукатуриваются цементно-песчаным раствором толщиной слоя 20 мм по стальной сетке. Лестничные площадки из сборных железобетонных панелей перекрытий.

1.7 Источник водоснабжения, канализации

Отопление водяное от городских тепловых сетей.

Водоснабжение

Источником хозяйственно-питьевого водоснабжения принят существующий водопровод ш150 мм от городской сети.

Для создания необходимого напора во внутренних сетях водопровода жилого дома требуется насосная установка, рассчитанная на хозяйственно-питьевые нужды жилого дома и хозяйственно-противопожарные нужды административной части здания.

Проектом предусмотрена установка в каждой квартире приборов учёта потребления холодной и горячей воды.

Магистральные сети водопровода и стояки выполняются из стальных оцинкованных труб ГОСТ 3262-75*, разводка по квартирам после счетчиков - из металлопластиковых труб.

Канализация

Отвод сточных вод предусматривается в существующую дворовую канализацию диаметром 150 мм. Все стальные трубопроводы, прокладываемые в земле покрыть весьма усиленной антикоррозийной изоляцией по ГОСТ Р 9.602-2005.

Основание под трубы и колодцы - свайное.

1.8 Источник электроснабжение

Электроснабжение строительной площадки осуществляется от внутриквартальной трансформаторной подстанции, кабельными линиями, проложенными в земляной траншее. Для обеспечения электробезопасности предусматривается зануление и заземление металлических, нормально нетоковедущих частей оборудования, которые могут оказаться под напряжением. В качестве нулевых проводников использовать нулевые жилы питающих кабелей.

1.9 Обеспечение строительства кадрами и их размещение

Работодатель представляет работнику работу по определенной специальности, квалификации или должности. Трудовые отношения между работниками и работодателем организуются на основании трудового договора, заключаемого ими в соответствии с Трудовым кодексом Российской Федерации. При заключении трудового договора работодателя с работниками необходимо учитывать требования следующих документов:

Трудовой Кодекс РФ от 30 декабря 2001г. №197-ФЗ, который введен в действие 1.02.2002г.;

ГОСТ 12.0.004-90 «Организация обучения безопасности труда».

Подготовка новых рабочих кадров, переподготовка и обучение рабочих смежным профессиям, повышение квалификации рабочих производится на учебных пунктах, специализированных курсах по профилю работы предприятия. Периодичность переподготовки и проверки знаний устанавливается администрацией предприятия.

2. Архитектурно-конструктивная часть

2.1 Объёмно-планировочное решение

Внутренняя планировочная структура здания разработана с учетом максимально комфортного и автономного существования основных функций.

Все основные структуры здания имеют необходимые по нормативам помещения, обеспечивающие их нормальное функционирование.

Комфортность помещений обеспечивается проектными решениями и ориентацией здания по сторонам света для наиболее эффективной их инсоляции.

Объект представляет собой четырёх этажное здание прямоугольное в плане сложной конфигурации. Размеры здания в осях 87040Ч15690 мм, с высотой этажа 3,3 м (1 этаж), 2,7 м (2ч4 этажи) и высотой цокольного этажа 2,8 м.
