Расчет автоматизированного электропривода металлорежущих станков
















Курсовая работа

"Расчет автоматизированного электропривода металлорежущих станков"

автоматизированный электропривод металлорежущий станок

Аннотация

Выполнен расчет автоматизированного электропривода металлорежущего станка, обеспечивающего обработку деталей с широким диапазоном типогабаритов инструментов на тяжелых универсальных фрезерно-сверлильно-расточных станках. Выбраны главный электродвигатель и двигатель подачи, а также источники питания для них. Рассчитаны основные параметры механической части главного привода.


Выбор мощности главного электродвигателя фрезерно-сверлильно-расточного станка. Исходные данные для расчета

Таблица 1. Исходные данные

Параметр

Значение

Параметр

Значение

B x L, м

1,4 х 2

D6, мм

6

D1, мм

200

S06, мм/об

0,25

h1, мм

4

T01, мин

200

Sz1, мм/зуб

0,35

T02, мин

64

D2, мм

32

T03, мин

90

Z1

14

T04, мин

50

Z2

4

T05, мин

70

Sz2, мм/зуб

0,045

T06, мин

12

D3, мм

45

h2, мм

64

Z3

4

h3, мм

32

Sz3, мм/зуб

0,06

h5, мм

50

D4, мм

25

b1, мм

160

S04, мм/об

0,25

b2, мм

64

D5, мм

35

b3, мм

6,5

S05, мм/об

0,42

Н, мм


Технология обработки детали

Чертеж обрабатываемой детали представлен на рис.1.

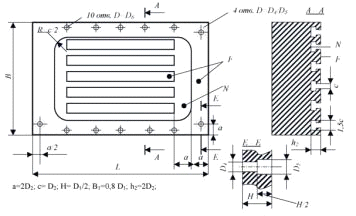

Рис.1. Чертеж обрабатываемой детали

Технология обработки детали включает в себя следующие этапы:

)         Установка детали на опорную поверхность F. Установка торцевой фрезы D1 - торцевое фрезерование поверхности G, направляющих. Перестановка детали на опорную поверхность G - торцевое фрезерование поверхности F.

)         Установка концевой фрезы D2 - фрезерование пазов и полостей до поверхности N в 10 проходов.

)         Установка концевой фрезы D3 - фрезерование низа пазов до размера 1,5с = D3 - в 6 проходов.

)         Установка сверла D4 - сверление 4-х отверстий D4 глубиной Н.

)         Установка расточки D5 - расточка 4-х отверстий диаметром D5 глубиной Н/2.

)         Установка сверла D6 - сверление 10 отверстий диаметром D6 глубиной H.

Расчет параметров различных режимов. Торцевое фрезерование поверхности (операция 1)

Оптимальная скорость резания при фрезеровании:


где  = 2·1013 - торцевое фрезерование стали твердым сплавом;

yd = yz = yh = 0,25; ys = 1; yv = 5.



Обороты шпинделя:


Минутная подача:


Мощность резания при фрезеровании:


где Cp = 5·10-3 - торцевое фрезерование стали твердым сплавом;

= 0,9; xs = 0,75.

Момент резания при фрезеровании:


Концевое фрезерование поверхности (операции 2,3)

Оптимальная скорость резания при фрезеровании пазов и полостей до поверхности N:


где  = 2·107 - концевое фрезерование стали быстрорезом;

yd = yz = yh = 0,25; ys = 1; yv = 5.


Обороты шпинделя:


Минутная подача:


Мощность резания при фрезеровании:


где Cp = 4·10-3 - концевое фрезерование стали быстрорезом;

= 0,9; xs = 0,75.



Момент резания при фрезеровании:


Аналогично ведется расчет при фрезеровании низа пазов. Результаты расчетов сведены в таблицу 2.

Сверление (операция 4,6)

Оптимальная скорость резания при сверлении:


где Cv = 7; yd = 0,5; yv = 0,125; ys = 0,5.


Обороты шпинделя:


Минутная подача:


Момент резания при сверлении:


Усилие подачи при сверлении:


где CF = 400; xd = 0,4; xs = 0,75.


Мощность резания при сверлении:


Для операции сверления 10-ти отверстий диаметром D6=6 мм расчеты ведутся аналогично. Результаты расчетов сведены в таблицу 2.

Точение (операция 5)

Оптимальная скорость резания при точении:


где Cv = 100; yv = 0,15; yh = 0,2; ys = 0,5.

Обороты шпинделя:



где xh = 0,2; xs = 0,75; xv = 0,1 - твердый сплав.

Момент резания при точении:


Мощность резания при точении:


Минутная подача:


Результаты расчета параметров резания для различных режимов отображены в таблице 2.

Таблица 2. Параметры резания при различных режимах

Параметр

Порядковый номер операции


1

2

3

4

5

6

Оптимальная скорость резания V0i, м/мин

208,37

21,05

19,54

42,92

37,3

25,13

Обороты шпинделя ni, об/мин

331,8

209,5

138,3

546,8

339,5

1334,2

Минутная подача Si, мм/мин

1626

37,7

33,2

136,7

142,6

333,5

Момент резания Mi, Н·м

847,78

1261

60,57

149,4

71,68

9,93

Усилие подачи Fi, Н

-

-

-

512,5

-

289,6

Окружное усилие Fi, Н

-

-

-

-

4095,9

-

Мощность резания Pi, кВт

29,44

27,7

0,88

8,55

2,54

1,38









Построение технологических диаграмм

Диапазон регулирования при Р = const:

Dp = nmax /n0 = 1334,2/195,3 = 6,83

n0 = n1 = 331,8об/мин.

Минимальная скорость nmin = 0,1·n0 = 33,18об/мин. При этом Рmin = 0,1·Р1 = 2,94 кВт. Технологические диаграммы нагрузки Pi = f(ni) и Mi = f(ni) представлены соответственно на рис. 2 и рис. 3.

Рис. 2. Технологическая диаграмма нагрузки Pi = f(ni)

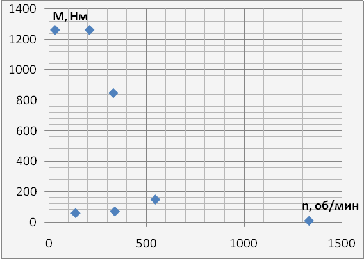

Рис. 3. Технологическая диаграмма нагрузки Mi = f(ni)

Построение нагрузочных диаграмм

Для построения нагрузочных диаграмм рассчитаем время всех технологических операций.

Торцевое фрезерование (операция 1)

Время прохода при фрезеровании:


Число проходов:


Суммарное время первой операции:


Время перехода:


где Sбх = 12 м/мин - скорость быстрого хода.

Концевое фрезерование (операция 2)

Время прохода при фрезеровании:

где Lп21 = L - 4∙a = 2 - 4·0,064 = 1,744 м;

Lп22 = В - 2∙a = 1,4 - 2·0,064 = 1,272 м.


Число проходов m21 = 6; m22 = 4; m2 = m21 + m22 = 10 .

Суммарное время второй операции:


Время перехода:


Концевое фрезерование (операция 3)

Время прохода при фрезеровании:


Число проходов m3 = 6.

Суммарное время третьей операции:


Время перехода:


Сверление (операция 4)

Время прохода при сверлении:



Число отверстий m4 = 4.

Суммарное время четвертой операции:


Суммарное время перехода:

где ΣLпер4 = 2∙(L-a)+2·(B-2∙a) = 2∙(2-0,064)+2·(1,4-2∙0,064) = 6,41 м.


Точение (операция 5)

Время прохода при точении:


Число отверстий m5 = 4.

Суммарное время пятой операции:


Суммарное время перехода:


Сверление (операция 6)

Время прохода при сверлении:


Число отверстий m6 = 10.

Суммарное время шестой операции:


Суммарное время перехода:


где ΣLпер6 = 2∙(L-4·a)+2·(B-a) = 2∙(2-4·0,064)+2·(1,4-0,064) =6,16 м.


Примем, что время смены инструмента одинаково для всех операций:


Время смены детали:


Время производственного цикла изготовления одной детали:

;

Нагрузочные диаграммы представлены на рис.4 и 5.

Рис. 4. Нагрузочная диаграмма первой операции

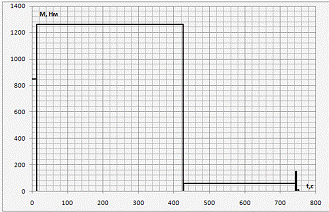

Рис. 5. Нагрузочная диаграмма производственного цикла изготовления детали

Выбор мощности главного электродвигателя и проверка его по нагреву

Так как , то номинальная мощность электродвигателя выбирается для продолжительного режима:

,


Выбираем асинхронный двигатель с короткозамкнутым ротором 4А200L6У3 с номинальной мощностью Рн = 30 кВт, синхронной частотой вращения n0=1000 об/мин, номинальной частотой вращения nн = 979 об/мин и моментом инерции ротора Jд = 0,45 кг·м2. Циклограмма M(t) изображена на рис.6. Проверим двигатель по нагреву методом эквивалентного момента:

;


Рис. 6. Циклограммы M(t) и n(t)

Номинальный момент:


Так как , то необходимо использовать понижающий редуктор. Передаточное число редуктора:


Принимаем ближайшее из стандартного ряда значение i = 3,55.

Выбираем в качестве источника питания для главного двигателя преобразователь частоты MITSUBISHI FR-F740-00620-EC с номинальной мощностью Pнпр = 30 кВт, так как данный преобразователь обеспечивает широкие регулировочные возможности, что необходимо для главного электропривода универсального фрезерно-сверлильно-расточного станка, имеющего различные скорости вращения обрабатывающего инструмента.

Расчет параметров механики главного привода. Расчет ведущего и ведомого вала редуктора

Чертеж одноступенчатого редуктора шпиндельного узла изображен на рис. 7.

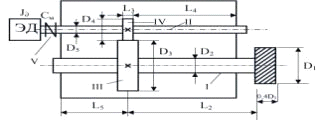

Рис. 7. Чертеж одноступенчатого редуктора шпиндельного узла:

I, II - валы; III, IV - шестерни; V - соединительная муфта

Согласно варианту задания принимаем диаметр шестерни D4 = 100 мм, жесткость соединительной муфты Cм = 6·107 Н·м.

Диаметр ведомой шестерни:

D3 = D4·i = 100·3,55 = 355 мм = 0,355 м,

где i = 3,55 - передаточное число редуктора.

Диаметр ведущего вала:


где  - требуемая жесткость ведущего вала;= 81010 Н/м2 - модуль упругости.


Диаметр ведомого вала:


где  - требуемая жесткость ведомого вала.


Рассчитаем длины валов:

L1 = 0,4·D1 = 0,4·0,2 = 0,08 м;2 = 2,5·D3 = 2,5·0,355 = 0,89 м;3 = 0,4·D4 = 0,4·0,01 = 0,04 м;4 = L5 = 2·D3 = 2·0,36 = 0,72 м.

Расчет моментов инерции элементов, приведенных к ведущему и ведомому валам

Момент инерции элемента:


где  = 7800 кг/м3 - удельная плотность стали.




Рассчитаем суммарную жесткость передачи:


Определение резонансной частоты редуктора


Во время выполнения операций сверления, точения и фрезерования резонансная частота редуктора не достигается:


где - максимальная скорость, достигаемая при выполнении операции сверления.

Следовательно, при работе главного привода данного станка не возникают колебания, способные привести к порче оборудования.

Выбор электродвигателя подачи фрезерно-сверлильно-расточного станка. Исходные данные

Исходные данные для расчета представлены в таблице 3.

Таблица 3. Исходные данные

Шаг винта tв, мм/об

20

ηв

Скорость быстрого хода Sбх, м/мин

12

Коэффициент трения, μ

0,07


Расчет основных параметров

Главная сила резания при фрезеровании определяется по формуле:


где Ср = 825, x = 1; y = 0,75; q = 1,3; w = 0,2.


Наибольшее тяговое усилие ЭДП при резании:


где  - наибольшие усилия по координатам x, y, z станка;

 - вес стола с деталью, Н;

g = 9,81 м/с - ускорение свободного падения;

b = 104 Н·с/м - коэффициент вязкого трения;


Масса детали mдет приближенно рассчитывается по данным чертежа детали (рис.1):


Массу стола mст определяем в соответствии с выбранными шириной Вст и длиной Lст стола:

Вст = 1,5 м; Lст = 2 м; 2Внапр = 0,3 м; mст = 6,6 т.


Усиление подачи на быстром ходу:


Мощность ЭДП:


Мощность ЭДП выбираем из условия:


Выбираем асинхронный двигатель с короткозамкнутым ротором 4А90L4У3 с номинальной мощностью Рн = 2,2 кВт, синхронной частотой вращения n0 = 1500 об/мин. Выбираем в качестве источника питания для электропривода подачи преобразователь частоты MITSUBISHI FR-F740-00052-EC с номинальной мощностью Pнпр = 2,2 кВт.

Номинальная скорость двигателя:


Угловая скорость винта:


В соответствии с выбранной номинальной скоростью двигателя ωН, заданным шагом винта tв и полученной угловой скоростью винта ω2max определим передаточное число редуктора:

Принимаем ближайшее из стандартного ряда значение iп = 2,24.

1.1.    Проверка на трогание с места

Усилие трогания:


где  - коэффициент сухого трения при подаче S=0;

SН =2Внапр·Lст = 7200 см2 - площадь направляющих.

Момент трогания на винте:


Момент трогания на ЭДП:

,

где λ ≈ 1,5 - коэффициент перегрузки ЭДП.

,

следовательно, электродвигатель обеспечивает момент трогания.

Библиографический список

.Сандлер А.С. Электропривод и автоматизация металлорежущих станков. - М.: Высшая школа , 1972.

.Елисеев В.А., Шинянский А.В. Справочник по автоматизированному электроприводу. - М.: Энергоатомиздат, 1983.

.Зайцев В.С. Стандарты Липецкого государственного технического университета по оформлению и нормоконтролю учебных отчетов, работ, проектов. - Липецк: ЛГТУ, 2002. С.32.
