Оптимизация технологических размеров
Министерство образования и науки
Украины
Национальный аэрокосмический
университет
им. Н.Е. Жуковского "ХАИ"
Лабораторная работа
Оптимизация технологических размеров
Выполнил: студент гр. №243
Онопченко А.В.
Проверил преподаватель
Нижник С.Н.
Харьков 2007
Исходные
данные
Рис.1. Эскиз детали
Рис.2. Операция 1
Рис.3. Операция 2
Операции обработки выполняются с разных установочной базы,
позиций, и установов. Принцип совмещения баз соблюдается только на операции
обработки плоскости, то есть ожидаемый технологический размер Х0
топографически совпадает с размером В на чертеже детали:
.
Ожидаемый размер А0 получается как замыкающее звено в
цепи:
Схема определения вероятности брака детали по размерам А и В для
двух законов рассеивания (законов треугольника и равной вероятности)
представлены на рисунках 4 и 5.
Определим вероятность брака для размера А
По закону треугольника вероятность брака:
По закону равной вероятности вероятность брака:
.
Определим вероятность брака для размера В
По
закону треугольника вероятность брака:
.
По закону равной вероятности вероятность брака:
.

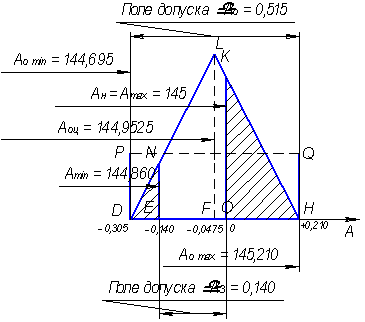

Рисунок 4 - Схема определения вероятности брака для размера А

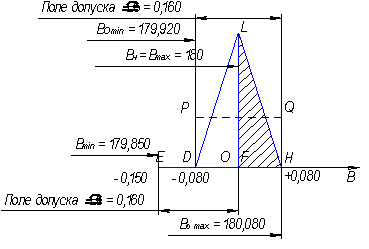

Рисунок 5 - Схема определения вероятности брака для размера B
Схема оптимизации чертежных размеров представлена на рисунках 6 и 7.
брак размер минимизация
Расчет операций по достижению оптимальных значений чертежных
размеров (то есть с минимальным браком по ним) начинается с анализа расчетной
схемы определения брака детали для размера В, который формируется в первой
операции.
Следует иметь в виду, что минимизация возможного брака по
чертежным размерам состоит в размещении границ предельных значений ожидаемых
размеров симметрично полям допусков.
В результате пересчетов имеем оптимизированные размеры
и .
Расчет предельных значений оптимизированного технологического
размера YОПТ находим из уравнения , где значения АОПТ, ХОПТ
уже известны, а размер С получен ранее и задан. Тогда
АОПТmax = ХОПТ max + YОПТ max - Cmin 145,1875 = 180,005 + YОПТ max - 219,870,откуда YОПТ max = 185,0525
АОПТ min = ХОПТ min+ YОПТ min - Cmax 179,845 = 189,905+ YОПТmin - 220,130,откуда YОПТ min = 184,9575.
Зная предельные значения и заданные предельные отклонения YОПТ, устанавливается значение его
номинального размера YОПТ ном = 185,005
Окончательно получим .
Определим вероятность брака для размера А
По закону треугольника вероятность брака:
.
По закону равной вероятности вероятность:
.
Определим вероятность брака для размера В
По закону треугольника вероятность брака:
.
По закону равной вероятности вероятность брака:
.

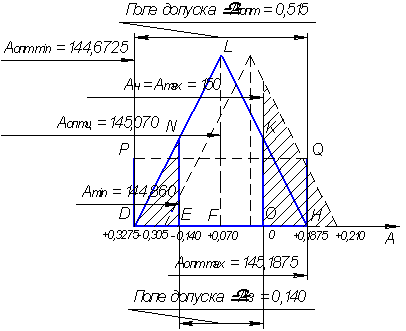

Рисунок 6 - Оптимизация размера А

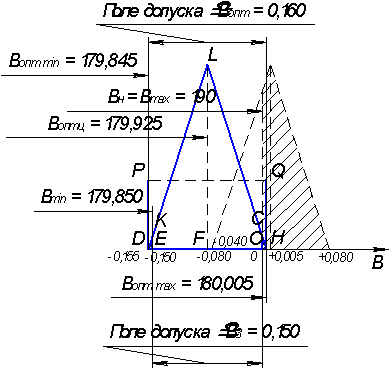

Рисунок 7 - Оптимизация размера B
Таблица 1 - Расчеты и оптимизация технологических
размеров-координат для минимизации брака деталей по чертежным размерам в условиях несовмещения конструкторских и
технологических баз при нарушении условия наименьшей погрешности и правила
единой установочной базы
Размеры
|
Конструкторские
|
Технологические
|
|
А
|
В
|
С
|
Х
|
В. о. Х
|
Н. о. Х
|
Y
|
В. о. Y
|
Н. о. Y
|
Заданные
|
220+0,080 - 0,0800 - 0,095
|
|
|
|
|
|
|
|
|
Ожидаемые
|
220+0,080 - 0,0800 - 0,095
|
|
|
|
|
|
|
|
|
Брак
|
|
53,78 %
|
50 %
|
|
|
|
|
|
|
|
|
72,81 %
|
50 %
|
-
|
|
|
|
|
|
|
Оптимальные
|
-+0,080 - 0,080185,0050 - 0,095
|
|
|
|
|
|
|
|
|
Брак
|
|
53 %
|
0,39 %
|
-
|
|
|
|
|
|
|
|
|
72,81 %
|
6,25 %
|
-
|
|
|
|
|
|
|
