Устройство и техническая характеристика оборудования ООО 'ЛУКОЙЛ–Волгоградэнерго' Волжская ТЭЦ

Министерство образования и науки РФ

Филиал федерального государственного бюджетного образовательного учреждения высшего профессионального образования

НИУ МЭИ в г. Волжском

Кафедра «Промышленная теплоэнергетика»



ОТЧЕТ

По производственной учебной практике

На ООО «ЛУКОЙЛ - Волгоградэнерго» Волжская ТЭЦ




Студента ВФ МЭИ (ТУ) группы ТЭС-09

Наумова Владислава Сергеевича

Руководитель практики:

от предприятия: Шидловский С.Н.

от института: Закожурникова Г.П.





г. Волжский, 2012 год

Содержание:

Введение

.   Правила техники безопасности

2.      Тепловая схема

.        Турбина ПТ-135/165-130/15

.        Турбина Т-100/120-130

.        Турбина ПТ-65/75-130/13

.        Турбина Т-50-130

.        Конденсаторы

.        Система циркуляционного водоснабжения

.        Подогреватели низкого давления

.        Подогреватели высокого давления

.        Деаэраторы

.        Редукционно-охладительные установки

.        Система маслоснабжения турбины

.        Теплофикационная установка ТЭС

.        Питательные насосы

Заключение

Список литературы

Введение:

ООО «ЛУКОЙЛ - Волгоградэнерго» Волжская ТЭЦ самая мощная тепловая станция в области.

Волжская ТЭЦ-1 - энергетическое предприятие в Волжском. Строительство Волжской ТЭЦ-1 началось в мае 1959 года <#"551642.files/image001.gif">

3. Турбина ПТ -135/165-130/15

Турбина паровая теплофикационная стационарная типа Турбина ПТ -135/165-130/15 с конденсационным устройством и регулируемыми производственным и двумя отопительными отборами пара номинальной мощностью 135 МВт, предназначена для непосредственного привода турбогенератора с частотой вращения ротора 3000 обр./мин. И отпуска пара и тепла для нужд производства и отопления.

Турбина рассчитана для работы при следующих основных параметрах:

.   Давление свежего пара перед автоматическим стопорным клапаном 130 ата;

2.      Температура свежего пара перед автоматическим стопорным клапаном 555С;

.        Расчетная температура охлаждающей воды на входе в конденсатор 20С;

.        Расход охлаждающей воды - 12400 м3/час.

Максимальный расход пара при номинальных параметрах составляет 760т/ч.

Турбина снабжена регенеративным устройством для подогрева питательной воды и должна работать совместно с конденсационной установкой.

Турбина имеет регулируемый производственный отбор пара с номинальным давлением 15 ата и два регулируемых отопительных отбора пара - верхний и нижний, предназначенных для подогрева сетевой воды в сетевых подогревателях турбоустановки и добавочной воды в станционных теплообменниках.

. Турбина Т -100/120-130

Одновальная паровая турбина Т 100/120-130 номинальной мощностью 100МВт при 3000 обр./мин. С конденсацией и двумя отопительными отборами пара предназначена для непосредственного привода генератора переменного тока, типа ТВФ-100-2мощностью 100МВт с водородным охлаждением.

Турбина рассчитана на работу с параметрами свежего пара 130 ата и температурой 565С, измеренные перед стопорным клапаном.

Номинальная температура охлаждающей воды на входе в конденсатор 20С.

Турбина имеет два отопительных отбора: верхний и нижний, предназначенные для ступенчатого подогрева сетевой воды в бойлерах.

Турбина может принимать нагрузку до 120МВТ при определенных величинах отопительных отборов пара.

5. Турбина ПТ -65/75-130/13

Турбина конденсационная с регулируемыми отборами пара на производство и теплофикацию без промперегрева, двухцилиндровая, однопоточная, мощностью 65 МВт.

Турбина рассчитана на работу со следующими параметрами пара:

-  давление перед турбиной 130 кгс/см2,

-  температура пара перед турбиной 555 °С,

-  давление пара в производственном отборе 10-18 кгс/см2,

-  давление пара в теплофикационном отборе 0,6-1,5 кгс/см2,

-  номинальное давление пара в конденсаторе 0,04 кгс/см2.

Максимальный расход пара на турбину составляет 400 т/ч, максимальный отбор пара на производство - 250 т/ч, максимальное количество отпускаемого тепла с горячей водой - 90 Гкал/ч.

Регенеративная установка турбины состоит из четырех подогревателей низкого давления, деаэратора 6 кгс/см2 и трех подогревателей высокого давления. Часть охлаждающей воды после конденсатора отбирается на водоприготовительную установку.

. Турбина Т-50-130

Одновальная паровая турбина Т-50-130 номинальной мощностью 50 МВт при 3000 об/ мин с конденсацией и двумя отопительными отборами пара предназначена для привода генератора переменного тока, типа ТВФ 60-2 мощностью 50 МВт с водородным охлаждением. Управление пущенной в работу турбиной производиться со щита контроля и управления.

Турбина рассчитана для работы с параметрами свежего пара 130 ата, 565 С0, измеренными перед стопорным клапаном. Номинальная температура охлаждающей воды на входе в конденсатор 20 С0.

Турбина имеет два отопительных отбора, верхний и нижний, предназначенные для ступенчатого подогрева сетевой воды в бойлерах. Подогрев питательной воды осуществляется последовательно в холодильниках основного эжектора и эжектора отсоса пара из уплотнений сальниковым подогревателем, четырех ПНД и трех ПВД. ПНД №1 и №2 питаются паром из отопительных отборов, а остальные пять - из нерегулируемых отборов после 9, 11, 14, 17, 19 ступеней.

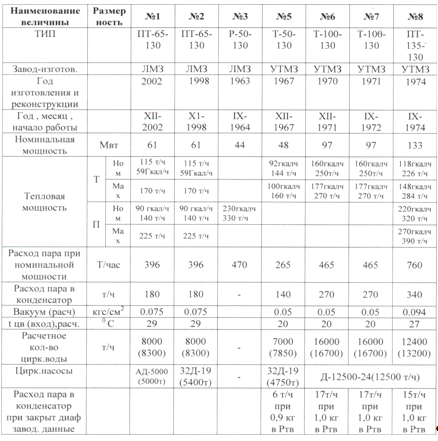

Таблица

Турбины

. Конденсаторы

Основным назначением конденсационного устройства является конденсация отработавшего пара турбина и обеспечение оптимального давления пара за турбиной при номинальных условиях работы.


Ст №

Тип до и после перемаркировки

Тип конденсатора

Расчетное количество охлаждающей воды, т/ ч

Номинальный расход пара на конденсатор, т/ ч

1

ПТ-65-130-13 ПТ-61-115-13

65КЦСТ

8000

180

2

ПТ-65-130-13 ПТ-61-115-13

65КЦСТ

8000

180

3

Р-50-130 Р-44-115




4

демонтаж




5

Т-50-130 Т-48-115

К2-3000-2

7000

140

6

Т-100-130 Т-97-115

КГ2-6200-1

16000

270

7

Т-100-130 Т-97-115

КГ2-6200-1

16000

270

8

ПТ-135-130-13 ПТ-135-115-13

К-6000

12400

340


Технические данные конденсатора 65КЦСТ:

Поверхность теплопередачи, м3 3000

Количество охлаждающих труб, шт. 5470

Внутренний и наружный диаметр, мм 23/25

Длина конденсаторных труб, мм 7000

Материал труб - медно-никелевый сплав МНЖ5-1

Номинальный расход охлаждающей воды, м3/ч 8000

Число ходов охлаждающей воды, шт. 2

Число потоков охлаждающей воды, шт. 2

Масса конденсатора без воды, т. 60,3

Масса конденсатора с заполненным водяным пространством, т 92,3

Масса конденсатора с заполненным паровым пространством при гидроиспытании, т 150,3

Коэффициент чистоты труб, принятый в тепловом расчете конденсатора 0,9

Давление охлаждающей воды, МПа (кгс/см2) 0,2(2,0)

. Система циркуляционного водоснабжения (1 очередь)

Циркуляционное водоснабжение предназначено для подачи охлаждающей воды в конденсатор турбины, газоохладители генератора, маслоохладители турбоагрегата и др.

В состав циркуляционного водоснабжения входят:

циркуляционные насосы типа 32Д-19 (2-ТГ-1, 2-ТГ-2, 2-ТГ-5);

башенные брызгальные градирни №1 и №2;

трубопроводы, запорная и регулирующая арматура.

Циркуляционными насосами подается цирквода из всасывающих коллекторов по циркуляционным трубопроводам в охлаждающие трубки конденсатора турбины. Циркуляционная вода конденсирует поступающий в конденсатор отработавший пар после ЦНД турбины. Нагретая в конденсаторе вода поступает в сливные циркуляционные коллектора, откуда подается на сопла градирен.

Технические характеристики циркнасоса типа 32Д-19:

Производительность, м3/ч 5600

Напор, МПа (м. вод. ст.) 0,2(20)

Допустимая высота всасывания (м. вод. ст.) 7,5

Частота вращения, обр./мин 585

Мощность электродвигателя, кВт 320

Корпус насоса выполнен литым из чугуна с горизонтальным разъёмом. Вал насоса стальной. Уплотнение вала в местах выхода его из корпуса осуществляется при помощи сальниковых уплотнений. На уплотнение подается вода от напора для отвода тепла трения. Опорами служат шариковые подшипники.

Градирни:

Технико-экономические характеристики брызгальной градирни:

Площадь орошения - 1280 м2

Маневренность - 0-9200 м3/ ч

Тепловая нагрузка - 73.6 Гкал/ ч

Температурный перепад - 8 С0

Разбрызгивающие устройства - эвольнветные сопла конструции ВНИИГ 2050 шт.

Напор воды перед соплом - 4 мм.вод.ст.

Высота подачи воды - 8.6 м

Высота воздуховходного окна - 3.5 м

Высота вытяжной башни - 49.5 м

Диаметр бассейна - 40 м

Высота градирни - 49.5 м

Объем бассейна - 2135.2 м3

. Подогреватели низкого давления турбины №1

Система подогревателей низкого и высокого давления предназначены для повышения термодинамического КПД цикла за счет подогрева основного конденсата и питательной воды паром отборов турбины.

Система подогревателей низкого давления включает в себя следующее оборудование:

три последовательно включенных поверхностных подогревателя низкого давления типа ПН -200-16-7-1;

два сливных насоса ПНД-2 типа Кс-50-110-2;

трубопроводы, запорную и регулирующую арматуру.

Устройство подогревателя низкого давления

Подогреватели низкого давления конструктивно представляют цилиндрический аппарат вертикального исполнения с верхним расположением водораспределительной камеры, четырех ходовые по основному конденсату.

Техническая характеристика ПНД 2,3 и 4 типа ПН-20016-7-1М.

Поверхность нагрева - 200 м2

Максимальное давление в трубной системе - 1.56(16) МПа (кгс/ см2)

Максимальное давление в корпусе - 0.68(0.7) МПа (кгс/ см2)

Максимальная температура пара - 240 С0

Пробное гидравлическое давление в трубной системе-2.1(21.4) МПа(кгс/см2)

Пробное гидравличекое давление в корпусе - 0.95(9.7) МПа(кгс/ см2)

Номинальный расход воды - 350 т/ ч

Гидравлическое сопротивление трубной системы - 0.68(7) МПа(кгс/ см2)

турбина водоснабжение редукционный охлаждение

10. Подогреватели высокого давления

ПВД предназначены для регенеративного подогрева питательной воды за счет охлаждения и конденсации пара из отборов турбины.

Система подогревателей высокого давления включает в себя следующие оборудование:

три последовательно включенных подогревателя высокого давления типа ПВ 375-23-2,5-1, ПВ 375-23-3,5-1 и ПВ 375-23-5,0-1

трубопроводы, запорную и регулирующую арматуру.

Подогреватели высокого давления представляют собой аппарат сварной конструкции вертикального типа. Основными узлами подогревателя являются корпус и змеевиковая трубная система. Корпус состоит из верхней съемной части, свариваемой из цилиндрической обечайки, штампованного днища и фланца, и нижней несветной части.

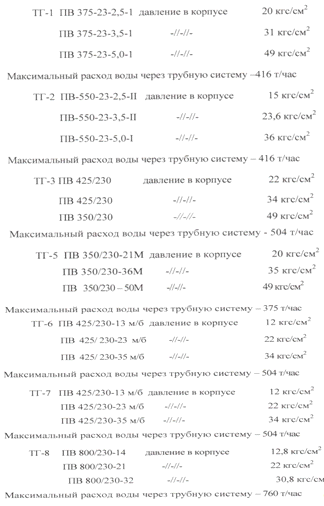

Основные заводские данные

. Деаэраторы

Назначение деаэраторной установки:

Воздух, растворенный в конденсаторе, питательной и добавочной воде, содержит агрессивные газы, вызывающие коррозию оборудования и трубопроводов электростанции.Для проведения деарации воды в цикле паросиловой установки предназначена деаэрационная установка.

Кроме того, она служит для подогрева питательной воды в схеме регенерации турбоустановки и создания постоянного резерва питательной воды для компенсации небаланса между расходами воды на котел и на деаэратор.

Характеристика

Деаэратор


№4,6,7,8,9 питательной воды

№3,5,13 химобессоленной воды

№11,12,14,15 питательной воды

Тип головки

ДСП-400

ДС-300

ДСП-500

Количество головок

1

2

1

Производительность головки, т/ ч

400

300

500

Емкость бака, м3

100

100

100

Рабочее давление, кгс/ см2

6

1.2

6

Температура воды в баке-аккумуляторе, С0

158

104

158

В корпус введены штуцеры, предназначенные для подвода греющего пара и деаэрируемой воды, для отвода пара.

Производительность - 400 т/ ч

Рабочее давление - 6 кгс/ см2

Рабочая тампература - 158 С0

Допустимая температура стенок сосуда - 164 С0

Рабочая среда - вода, пар

Пробная гидравлическое давление - 9 кгс/ см2

Допустимое повышение давления при работе предохранительных клапонов - 7.25 кгс/ см2

Деаэрационная колонка ДП-500 вертикальная, пленочного типа с неупорядоченной насадкой. Разделение воды на пленки осуществляется применением омегообразных насадок с отверстиями. Пар проходя также через эти насадки и имея большую площадь сопротивления и достаточную продолжительность контакта с водой.

В корпус колонки введены штуцеры, предназначенные для подвода греющего пара и деаэрируемой воды.

Технические характеристики:

Производительность - 500 т/ ч

Рабочее давление - 7 кгс/см2

Рабочая температура - 164 С0

Гидравлическое давление - 10 кгс/см2

Допустимая температура стенок сосуда - 172 С0

Рабочая среда - пар, вода

Высота слоя насадки - 500 мм

Сухой вес - 9660 кг

Аккумуляторный бак предназначен для создания постоянного резерва питательной воды и обеспечения питания котлов в течении определенного времени.

Предохранительный клапан представляет собой запорное устройство, которое открывается при повышении давления выше допустимого и закрывается при снижении давления выше до номинальной величины.

Предохранительный клапан устанавливается совместно с импульсным клапаном.

. Редукционно-охладительные установки

Редукционно-охладительные установки предназначены для снижения давления и температуры пара до пределов, установленных потребителями.

Они служат для:

резервирования производственных и теплофикациоых отборов турбин;

резервирования и питания паром собственных потребителей (деаэратора, эжекторы, калориферы котлов, ПВД и т.д.);

рационального использования пара при растопке котлов.

Давление пара регулируется путем изменения величины открытия дроссельного клапана установки, а температура - за счет изменения количества впрыскиваемой в пар охлаждающей воды.

№ п.п.

Тип установки

Производительность

Параметры




перед

после




Р1, кгс/ см2

Т1, С0

Р2, кгс/ см2

Т2, С0

1

РРОУ №1 140/14

150

140

530

14

230

2

РРОУ №7 140/14

150

140

530

14

230

3

РОУ 21/14 ТГ-3 (2 шт)

100

21

395

14

230

4

РОУ 14/2.5 (3 шт)

30

14

230

2.5

195

5

РОУ-11,12,14

250

530

14

230

6

РОУ-13

250

140

530

20

270


13. Система маслоохлаждения турбины

Масляная система турбины предназначена для обеспечения маслом (Тп-22, Тп-22С), как систему смазки подшипником турбины и генератора, так и системы регулирования.

Основные элементами масляной системы турбины Т-100/120-130 являются:

масляный бак емкостью 26 м3 с эжекторной группой и встроенными в него маслоохладителями;

главный масляный насос центробежного типа, установленный на валу турбины;

пусковой масляный насос 8МС7x7 производительностью 300 м3/ ч;

резервный масляный насос 5 производительностью 150 м3/ ч;

аварийный масляный насос 4 производительностью 108 м3/ ч;

система напорных и сливных маслопроводов;

контрольно-измерительные приборы.

Система выполнена с главным масляным насосом центробежного типа, установленными на валу турбины, падающим во время работы турбины масло в систему с давлением 14 кгс/ см2.

Технические характеристики маслонасосов смазки:

Наименование показателей

Резервный насос

Аварийный насос

Тип насоса

5 Дв

4 Дв

Производительность, м3/ ч

150

108

Напор, мм. вод. ст.

28

22

Частота вращения, об/ мин

1450

1450

Тип электродвигателя

А2-71-4

П-62

Мощность электродвигателя, кВт

22

14

Напряжения, В

380

220

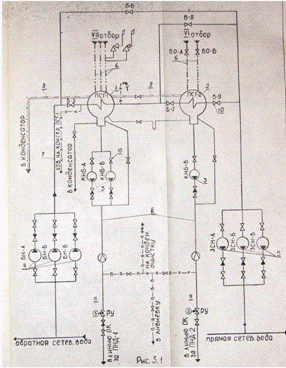

. Теплофикационная установка ТЭС

Теплофикационная установка турбины предназначена для подогрева сетевой воды, подаваемой сетевыми насосами, к сетевым подогревателям. Подогрев сетевой воды осуществляется за счет теплоты пара отборов турбины.

Теплофикационная установка турбины Т-100/120-130 состоит из следующих элементов:

сетевого горизонтального подогревателя (ПСГ-1) типа ПСГ-2300-2-8-1;

сетевого горизонтального подогревателя (ПСГ-2) типа ПСГ-2300-3-8-2;

трех конденсатных насосов типа КСВ-320-160;

подпорных насосов типа 20НДС;

сетевых насосов типа СЭ-2500-180 и СЭ-1250-140 ;

трубопроводов подачи пара на сетевые подогреватели;

трубопроводов сетевой воды, трубопроводов конденсата греющего пара подогревателей, трубопроводов отсоса неконденсирующих газов из подогревателей в конденсатор;

запорной и регулирующей арматуры, системы дренажей и опорожнения трубопроводов и оборудования;

системы автоматических регуляторов уровня сетевых подогревателей;

контрольно-измерительных приборов, технологических защит, блокировок, сигнализаций.

Техническая характеристика сетевых подогревателей:

Наименование параметра

Характеристика


ПСГ-2300-2-8-1

ПСГ-2300-3-8-2

Водяное пространство: рабочее давление, кгс/ см2

8

8

Температура на выходе, С0

125

125

3500-4500

3500-4500

Гидравлическое сопротивление (при 70 С0), мм.вод.ст.

6.8

6.8

Объем, л

22000

23000

Паровое пространство: рабочее давление, кгс/ см2

3

4.5

Температура пара, С0

250

300

Расход пара, т/ ч

185

185

Расход конденсата, т/ ч

185

185

Объем корпуса, л

30000

31000

Объем кондесатосборника, л

4300

3400

Трубный пучек


Поверхность теплообмена, м2

2300

2300

Число ходов

4

4

Количество трубок

4999

4999

Диаметр трубок, мм

24/22

24/22

Длина трубок, мм

6280

6280

Техническая характеристика сетевого насоса СЭ-2500-180:

Наименование параметра

Характеристика

Производительность, м3/ ч

2500

Напор, м

180

Допускаемый кавитационный запас, м

28

Рабочее давление на входе, кгс/ см2

10

Температура перекачиваемой воды, С0

120

КПД насоса, %

84

Мощность насоса, кВт

1460

Расход воды на охлаждение уплотнения и подшипников, м3/ ч

3

Тип электродвигателя

2АЗМ-1600

Мощность электродвигателя, кВт

1600

Напряжение, В

6000

Частота вращения, об/ мин

3000

. Питательные насосы

Питательные насосы ПЭ-500-180, ПЭ-580-185-3, входящие в состав тепловой схемы Волжской ТЭЦ-1, предназначены для питания водой котлоагрегатов электростанции.

Питательные насосы ПЭ-500-180, ПЭ-580-185-3 входят в одну группу насосов, имеющих однотипное унифицированное конструктивное исполнение основных узлов. Питательные насосы ПЭ-500-180 и ПЭ-580-185-3 - центробежные, горизонтальные, двухкорпусные, секционного типа с 10 ступенями давления. Основными конструктивными элементами насоса являються: корпус, ротор, кольцевые уплотнения, подшипники, система разгрузки осевого усилия, соединительная муфта.

Основные характеристики насоса ПЭ-500-180:

Производительность, м3/ ч

500

Напор, м

1975

Допустимый кавитационный запас, м

15

Температура питательной воды, С0

160

Давление в напорном патрубке, кгс/ см2

186.7

Интервал работы насоса, м3/ ч

130-500

Частота вращения, об/ мин

2985

Потребляемая мощность, кВт

3180

КПД насоса, %

78.2

Расход масла, м3/ ч

2.8

Расход конденсата, м3/ ч

3

Расход технической воды, м3/ ч

107.5


Основные характеристики насоса ПЭ-580-18:

Производительность, м3/ ч

580

Напор, м

2030

Допустимый кавитационный запас, м

15

Температура питательной воды, С0

165

Давление на входе в насос, кгс/ см2

7

Давление на выходе в насос, кгс/ см2

10

Давление в напорном патрубке, кгс/ см2

230

Частота вращения, об/ мин

2982

Потребляемая мощность, кВт

3590

КПД насоса, %

81

Наработка на отказ, ч

8000

Расход рециркуляции, м3/ ч

130


Заключение

В процессе прохождения производственной практики на Волжской ТЭЦ я ознакомился с основным и дополнительными оборудованиями ТЭЦ. Я изучил паспортные данные, схему работы и технические характеристики турбин ТЭЦ-1: турбина ПТ-135/165-130/15, турбина Т-100/120-130, турбина ПТ-65/75-130/13, турбина Т-50-130.

Также я ознакомился с паспортными данными и техническими характеристиками вспомогательного оборудования: конденсатор 65 КЦСТ-5, система циркуляционного водоснабжения, ПВД и ПНД, градирни, деаэраторы повышенного давления, редукционно-охладительные установки, система маслоснабжения турбины, питательные насосы.

В своем отчете я описал назначения, конструктивные особенности, технические характеристики основного и вспомогательного оборудования турбинного цеха ТЭЦ.

Список литературы:

1. Описание турбины типа Т-50-130.

2.      Описание турбины типа Т-100/120-130

.        Описание турбины типа ПТ-135/165-130/15

.        Описание турбины типа ПТ-65/75-130/13

.        Инструкция по устройству и обслуживанию деаэраторов

.        Инструкция по устройству и обслуживанию подогревателей низкого давления

.        Инструкция по устройству и обслуживанию подогревателей высокого давления

.        Инструкция по устройству и обслуживанию системы маслоснабжения ТЭЦ

.        Инструкция по устройству и обслуживанию питательных насосов

.        Инструкция по устройству и обслуживанию конденсаторов

.        Инструкция по устройству и обслуживанию редукционно-охладительных установок

Похожие работы на - Устройство и техническая характеристика оборудования ООО 'ЛУКОЙЛ–Волгоградэнерго' Волжская ТЭЦ



Не нашел материал для своей работы?
Поможем написать качественную работу
Без плагиата!
