Малоэтажный жилой дом усадебного типа
Малоэтажный жилой дом
усадебного типа
Введение
Проектируемый
жилой дом предназначен для строительства в четвёртой климатической зоне.
Основное назначение дома: место жизни семьи из 5 человек различного социального
состава, обеспеченное на современном уровне комфорта; место профессиональной
деятельности художника, проживающего в проектируемом доме. В основу
функциональной организации дома положен принцип наилучшей организации быта
семьи. Дом обладает хорошо организованным внутренним пространством, удобной
взаимосвязью помещений, располагаемых в три этажа. Третий этаж задуман как
подкровельный, мансардный. Под всем домом предусматривается цокольный этаж для
размещения кладовых и подсобных помещений.
На
приусадебном участке предусмотрены баня и складское помещение для хранения
хозяйственного инвентаря. Гармонично выразительный образ дома во многом
определяется взаимосвязью дома с рельефом, окружающей природой и застройкой,
характером конструктивного решения, выбором отделочных материалов.
Район строительства
здания – город Астрахань.
Внимание к
малоэтажному строительству возрастает, несмотря на то, что эта застройка
характеризуется небольшой плотностью жилого фонда и в соответствии с этим
относительно высокой стоимостью благоустройства на единицу полезной площади.
Однако у малоэтажного строительства есть существенные преимущества. Прежде
всего, это непосредственная связь с природным окружением, возможность
организации досуга на свежем воздухе, возможность иметь в жилище здоровый
микроклимат. Создаются более благоприятные условия для социальных контактов при
хорошей изоляции жилища, тем более что проектируемый дом включает в себя
творческую мастерскую художника. Астраханская область – район с богатой
природой, обеспечивающий проживающему в проектируемом коттедже художнику
удобную обстановку для творчества.
Краткая климатическая
характеристика района строительства
Город Астрахань
находится в IV климатической зоне. Согласно данным СНиП 2.01.01-82,
среднегодовая температура наружного воздуха +9,4°С, абсолютно минимальная температура зимой -34°С, абсолютно
максимальная температура летом +40°С, средняя максимальная температура наиболее холодного периода –8°С, средняя
максимальная температура наиболее жаркого месяца +30,9°С. Глубина
промерзания грунта »92см.
Роза ветров
Январь
С
|
СВ
|
В
|
ЮВ
|
Ю
|
ЮЗ
|
З
|
СЗ
|
9
|
15
|
22
|
14
|
5
|
10
|
15
|
10
|
Июль
С
|
СВ
|
В
|
ЮВ
|
Ю
|
ЮЗ
|
З
|
СЗ
|
15
|
10
|
11
|
12
|
10
|
14
|
14
|
14
|
Описание генплана
На приусадебном
участке располагаются:
1
|
Проектируемое
здание
|
194.04
|
2
|
Складское помещение
|
24.12
|
3
|
Баня
|
24.12
|
4
|
Автостоянка
|
5
|
Пергола
|
6
|
Искусственный водоём
|
Покрытие
приусадебного участка выкладывается тротуарной плиткой кроме области вокруг
искусственного водоёма и области прилегающей к перголе (засыпаются мелким
керамзитом). На участке располагается автостоянка на 7 машин, рядом с которой
находится складское помещение. Пергола по периметру выложена тротуарной плиткой
и с северо-восточной стороны к ней прилегает территория, предназначенная для
разведения огня. К востоку от дома находится баня (24.12 м2),
оборудованная каменной печью. Искусственный водоём по периметру выложен диким
камнем. На прилегающей к нему территории, засыпанной мелким керамзитом,
находятся лавки.
На участке с
северо-западной стороны вдоль близлежащей дороги посажена полоса деревьев,
выполняющая роль звукового заслона и очищающая попадающий на участок воздух.
ТЭП генплана
·
Площадь
усадебного участка (SУЧ): 2191.85 м2
·
Площадь
застройки (SЗАСТР): 242.28 м2
·
Площадь
озеленения (SОЗ): 1134.35 м2
·
Площадь
твёрдого покрытия: 815.22 м2
Плотность застройки:
Процент озеленения:
Объёмно-планировочное
решение
Проектируемый жилой
дом усадебного типа одноквартирный с мансардным и цокольным этажом. Объём дома состоит из трёх блоков-этажей,
консольно нависающих друг над другом, которые объединены полуцилиндрическим
эркером, опирающимся на колонны. Дом имеет три наружных входа: главный
(парадный) вход, отдельный вход в продуктовую кладовую и вход из гаража. В доме
предусмотрено зонирование, деление на зону дневного пребывания (гостиная в
эркере и столовая на первом этаже), спальную зону (на втором этаже) и
мастерскую (в мансардном этаже). Каждая группа имеет удобную связь с санитарным
узлом. Спальни непроходные. Междуэтажная связь осуществляется с помощью
раскрытых интерьерных лестниц с шириной лестничных маршей 1500 мм и 800 мм.
Творческая
мастерская художника состоит из ателье и хозяйственных помещений. В главном
помещении мастерской устроен витраж, выполняющий функции покрытия и светового
фонаря. Высота этажей - 3 м, высота мансардного этажа варьируется от 2,5 м до 4
м, так как его перекрытием является стропильная система. Высота гостиной комнаты
в эркере решена в два уровня.
В
проектируемом доме располагается полуцилиндрический второй свет, объединяющий
цокольный, первый и второй этаж.
Размер
в осях здания 12700м ´ 13200м.
Экспликация помещения
цокольного этажа:
1
|
Тамбур
|
7.5
|
2
|
Холл
|
40.85
|
3
|
Гардероб
|
1.17
|
4
|
Гараж
|
23.65
|
5
|
Слесарно-токарная
мастерская
|
5.25
|
6
|
Бильярдная
|
10.29
|
7
|
Тренажёрный
зал
|
8.7
|
8
|
Продуктовая
кладовая
|
6.37
|
9
|
Хозяйственная
кладовая
|
6
|
10
|
Санитарный
узел
|
3.95
|
Экспликация помещений
первого этажа:
11
|
Гостиная
|
51.85
|
12
|
Бар
Столовая
|
30.51
|
13
|
14
|
Кухня
|
18.81
|
15
|
Санитарный
узел
|
9.22
|
16
|
Библиотека
|
11.4
|
17
|
Кабинет
|
7.41
|
Экспликация помещений
второго этажа:
18
|
Спальня
|
12.57
|
19
|
Детская
спальня
|
8.99
|
20
|
Гостевая
спальня
|
8.7
|
21
|
Домашний
кинотеатр
|
11.62
|
22
|
Санитарный
узел
|
5.22
|
Экспликация помещений
мансардного этажа:
23
|
Мастерская
художника
|
78.53
|
24
|
Хозяйственное
помещение
|
15.7
|
25
|
Веранда
|
20.37
|
26
|
Лоджия
|
37.02
|
ТЭП здания
·
Площадь
застройки: 194.04 м2
·
Жилая
площадь (SЖ): 441.65 м2
·
Общая
площадь (SОБЩ): 521,94 м2
·
Строительный
объём (VСТР): 1025.43 м2
Планировочный
коэффициент:
Объёмно-планировочный
коэффициент:
Конструктивное
решение
Проектируемое здание
двухэтажное плюс цокольный и мансардный этаж, здание с поперечными несущими
стенами.
Фундамент: ленточный,
сборный. Выполняется из фундаментных блоков и блоков-подушек. Блок-подушки
укладываются на выровненную пастель из песчаной или щебёночной насыпки толщиной
10-15 см. Фундаментные блоки и подушки выкладываются на растворе марки на 1
меньшей марки бетона конструкций фундамента, с обязательной перевязкой
вертикальных швов, заполнением монолитных участков, угловых соединений и
сопряжений между стенами. Запроектированная глубина заложения фундамента 1200
мм.

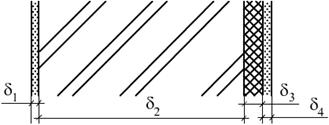

Стены: наружные стены
толщиной 640 мм выполняются из керамического обыкновенного кирпича марки
К100/1/15, укладываемого на цементном растворе марки М75. По наружной стене
производится оштукатуривание и покраска. Внутренние стены толщиной 380 мм
выполняются из керамического обыкновенного кирпича на растворе М75. Перегородки
толщиной 250 мм выполняются из того же кирпича на цементно-песчанном растворе
марки М75.
Перекрытие: сборное
из пустотных железобетонных плит заводского изготовления и монолитных участков.
Плиты перекрытия опираются на несущие стены и колонны, поддерживающие эркер.
Покрытие: представлено
стропильной системой выполненной из деревянных балок разного сечения. Состоит
из стропильных ног, прогонов, мауэрлатов, обрешётки, кобылок и из витража:

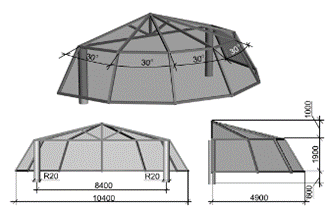

Витраж выполняет функции
покрытия и светового фонаря. Каркас витража выполняется из системы
металлических балок, опёртых на металлическую раму, которая в свою очередь
опирается на две колонны. Металлические конструкции скрепляются сварными
соединениями. Основная рама крепится к колоннам путём сварки с закладными
деталями колонн. Светопрозрачный материал витража – зеркальное стекло с 95%
светопроницаемостью. Металлические балки в сечении состоят из двух уголков, на
полки которых укладывается остекление.

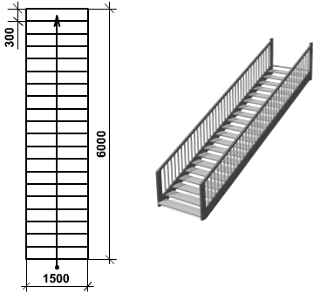

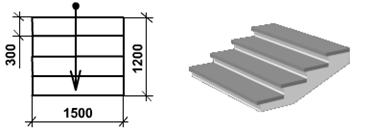

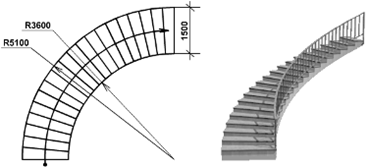

Лестницы: все
лестницы: три интерьерные, две входные, выполняются монолитными. Интерьерная
лестница с верхней фризовой ступенью, соединяющая цокольный и первый этажи,
верхней частью опирается на колонны, установленные на полу цокольного этажа.
Ведомость дверных
проёмов
Наименование
помещения
|
Характеристика
|
Ширина
|
Кол.
|
Цокольный
этаж
|
Тамбур
|
С
остеклением,
двуполая
|
1800
|
1
|
Холл
|
С
остеклением,
двуполая
|
1800
|
1
|
Гардероб
|
Глухая,
однополая
|
900
|
1
|
Гараж
|
Глухая,
двуполая
|
2000
|
2
|
Слесарно-токарная
мастерская
|
Глухая,
однополая
|
900
|
1
|
Бильярдная
|
Глухая,
однополая
|
900
|
1
|
Тренажёрный
зал
|
Глухая,
однополая
|
900
|
1
|
Продуктовая
кладовая
|
Глухая,
однополая
|
900
|
1
|
Хозяйственная
кладовая
|
Глухая,
однополая
|
700
|
1
|
Санитарный
узел
|
Глухая,
однополая
|
600
|
2
|
Первый
этаж
|
Кухня
|
Глухая,
однополая
|
900
|
1
|
Санитарный
узел
|
Глухая,
однополая
|
600
|
2
|
Библиотека
|
Глухая,
однополая
|
900
|
1
|
Кабинет
|
Глухая,
однополая
|
900
|
1
|
Второй
этаж
|
Спальня
|
Глухая,
однополая
|
900
|
1
|
Детская
спальня
|
Глухая,
однополая
|
900
|
1
|
Гостевая
спальня
|
Глухая,
однополая
|
900
|
1
|
Домашний
кинотеатр
|
Глухая,
однополая
|
900
|
1
|
Санитарный
узел
|
Глухая,
однополая
|
600
|
2
|
Мансардный
этаж
|
Хозяйственное
помещение
|
Глухая,
однополая
|
900
|
1
|
Веранда
|
С
остеклением,
двуполая
|
900
|
1
|
Лоджия
|
С
остеклением,
двуполая
|
900
|
2
|
|
|
|
|
|
|
|
Ведомость оконных
проёмов
Наименование
помещения
|
Характеристика
|
Размеры
|
Кол.
|
Цокольный
этаж
|
Холл
|
С
четвертями,
один
переплёт
|
500х1800
|
4
|
Гардероб
|
С
четвертями,
один
переплёт
|
500х1800
|
1
|
Бильярдная
|
С
четвертями,
двойной
переплёт
|
900х1800
|
1
|
Бильярдная
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Тренажёрный
зал
|
С
четвертями,
двойной
переплёт
|
900х1800
|
1
|
Тренажёрный
зал
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Коридор
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Первый
этаж
|
Гостиная
|
С
четвертями,
один
переплёт
|
1800х4500
|
2
|
Гостиная
|
С
четвертями,
один
переплёт
|
1700х4500
|
4
|
Бар
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
2
|
С
четвертями,
двойной
переплёт
|
600х1800
|
2
|
Столовая
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Кухня
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Библиотека
|
С
четвертями,
двойной
переплёт
|
600х1800
|
2
|
Кабинет
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Коридор
|
С
четвертями,
двойной
переплёт
|
500х1800
|
1
|
Коридор
|
С
четвертями,
двойной
переплёт
|
600х1800
|
1
|
Коридор
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Второй
этаж
|
Спальня
|
С
четвертями,
двойной
переплёт
|
900х1800
|
1
|
Спальня
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Детская
спальня
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Гостевая
спальня
|
С
четвертями,
двойной
переплёт
|
900х1800
|
2
|
Домашний
кинотеатр
|
С
четвертями, двойной переплёт
|
1200х1800
|
1
|
Коридор
|
С
четвертями,
двойной
переплёт
|
600х1800
|
2
|
Коридор
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Лестничная
клетка
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Мансардный
этаж
|
Мастерская
художника
|
Витраж
|
|
1
|
Хозяйственное
помещение
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Веранда
|
С
четвертями,
один
переплёт
|
1200х1800
|
6
|
Коридор
|
С
четвертями,
двойной
переплёт
|
1200х1800
|
1
|
Коридор
|
С
четвертями,
двойной
переплёт
|
500х1800
|
1
|
Спецификация покрытий
полов
Помещение
|
Характеристика
покрытия
|
Цокольный
этаж
|
Тамбур
|
Ж/Б
крыльцо – ковролин
|
Холл
|
Ж/Б плита
– теплоизоляция – цементная стяжка – ковролин
|
Гардероб
|
Ж/Б плита
– теплоизоляция – цементная стяжка – ковролин
|
Гараж
|
Ж/Б плита
|
Слесарно-токарная
мастерская
|
Ж/Б плита
– ковролин
|
Бильярдная
|
Ж/Б плита
– теплоизоляция – цементная стяжка – ковролин
|
Тренажёрный
зал
|
Ж/Б плита
– теплоизоляция – цементная стяжка – ковролин
|
Продуктовая
кладовая
|
Ж/Б плита
– теплоизоляция – цементная стяжка – линолеум
|
Хозяйственная
кладовая
|
Ж/Б плита
– теплоизоляция – цементная стяжка – линолеум
|
Санитарный
узел
|
Ж/Б плита
– теплоизоляция – цементная стяжка – плитка кафельная
|
Первый
этаж
|
Гостиная
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – ламинат
|
Бар
Столовая
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – ламинат
|
Кухня
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – ковролин/плитка кафельная
|
Санитарный
узел
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – плитка кафельная
|
Библиотека
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – ковролин
|
Кабинет
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – ковролин
|
Второй
этаж
|
Спальня
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – ковролин
|
Детская
спальня
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – ковролин
|
Гостевая
спальня
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – ковролин
|
Домашний
кинотеатр
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – ламинат
|
Санитарный
узел
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – плитка кафельная
|
Мансардный
этаж
|
Мастерская
художника
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – ковролин
|
Хозяйственная
кладовая
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – линолеум
|
Веранда
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – линолеум
|
Лоджия
|
Ж/Б плита
– тепло-звукоизоляция – цементная стяжка – линолеум
|
Теплотехнический
расчёт наружной стены
Для определения
толщины стены в соответствии с санитарно-техническими и комфортными условиями
проживания должно выполняться следующее неравенство
.
,
где n –
коэффициент, принимаемый в
зависимости от
положения ограждающей конструкции по отношению к наружному воздуху;
tB –
расчётная температура внутреннего воздуха (20°С – в жилом помещении);
tH(5) –
расчётная зимняя температура наружного воздуха равная температуре наиболее
холодной пятидневки в районе строительства;
DtH –
нормативный температурный перепад между температурой воздуха внутри помещения и
температурой внутри поверхности ограждающей конструкции.
По таблице 3
приложения СНиП 2.3-78* определяются следующие данные:
Определю термическое
сопротивление стены при нормальных условиях эксплуатации помещений.
,
где
·
Наружный
слой штукатурки
·
Слой
кирпичной кладки
·
Внутренний
слой утеплителя
·
Внутренний
слой штукатурки
1,603 ³ 1,264
Термическое
сопротивление наружной стены удовлетворяет санитарно-техническим условиям
проживания.
Наружные стены
выполняются из керамического кирпича с толщиной стены 640 мм, по наружной
поверхности стены наноситься слой штукатурки, по внутренней поверхности стены
укладывается утеплитель (пенополистирол), затем завершающий слой штукатурки.
Расчёт лестниц
1.
Интерьерная
лестница (цокольный – первый этаж):
Верхней частью
лестничный марш опирается на две колонны диаметром 400 мм.
Высота этажа
Высота подступёнков
Количество
подступёнков
Количество проступей (+1 фризовая)
Ширина лестничного
марша 1500(мм)
Эскиз
2.
Интерьерная
лестница (первый – второй этаж):
Высота этажа
Высота подступёнков
Количество
подступёнков
Количество проступей (+1 фризовая)
Ширина лестничного
марша 1500(мм)
Эскиз
3.
Интерьерная
лестница (второй – мансардный этаж):
Высота 1-го подъёма
Высота подступёнков
Количество
подступёнков
Количество проступей
Высота 2-го подъёма
Количество
подступёнков
Количество проступей (+1 фризовая)
Ширина лестничных
маршей 800 мм, площадь лестничной площадки 2,48 м2.
Эскиз
4.
Крыльцо:
Высота подъёма
Высота подступёнков
Количество
подступёнков
Количество проступей
Ширина крыльца 8800(мм)
Эскиз
5.
Лестница
(вход в продуктовую кладовую):
Высота подъёма
Высота подступёнков
Количество
подступёнков
Количество проступей (+1 фризовая)
Ширина лестничного
марша 1500(мм)
Эскиз
Инженерное
обеспечение и оборудование здания
Отопление центральное
водяное от ТЭЦ;
Вентиляция
приточно-вытяжная с механическим побуждением и естественно-вытяжная;
Водоснабжение –
объединённый водопровод хозяйственно-противопожарный от городской сети;
Канализация
хозяйственная в городскую сеть, ливнестоки в городскую сеть;
Слаботочные
устройства – радио, телефон, телевидение.
Природоохранные
мероприятия
Одним из основных
мероприятий при строительстве являются работы по рекультивации земельных
угодий, предотвращение выбросов отходов строительного производства в почву,
водоёмы.
До начала
строительства производится срезка верхнего слоя почвы толщиной не менее 200 мм,
после чего плодородный слой почвы складируется в отведённом месте. По окончании
строительства производится сбор строительного мусора в местах его образования,
разделение и вывозка в зависимости от его вида. На убранной от мусора почве
укладывается ранее изъятый слой плодородной почвы.
Список литературы
1.
Эрнст
Нейферт, «Строительное проектирование», Справочное пособие для архитекторов,
инженеров и техников строителей., М.: 1965г.
2.
Барсуков
П.В., «Строительное черчение», Изд. 4-е, переработ. с доп., М.: «Высшая школа»,
1972г.
3.
«Архитектура
и строительные конструкции», под ред. П.Л. Еременок, М.: 1971г.
4.
СНиП
2.01.01-82 «Строительная климатология и геофизика».
5.
СНиП
II-3-79** «Строительная теплотехника».
6.
Шевцов
К.К. «Архитектура промышленных и гражданских зданий», том 3, Жилые здания,
Стройиздат., М.: 1983г.
