Тепловой расчет реактора
МЭИ (ТУ)
Кафедра
парогенераторостроения
Типовой расчёт по курсу:
Генераторы тепловой
энергии
Тепловой расчёт ВВЭР
Студент: Иванов А.А.
Группа: С-2-95
Преподаватель: Двойнишников В.А.
Москва 2000 год
Аннотация.
В данной работе решались
следующие задачи:
— расчёт реактора при m = 1 и qv = 100 и определение его
экономичности и надёжности при учёте наложенных
ограничений: 1.6 < n <
2.2,
2 < Wт <10 м/с, tоб
< 350 оС, tc < 2300 оС.
— нахождение области допустимых значений относительной
высоты активной зоны m и удельного энерговыделения qv (m = 0.8 … 1.6,
qv =
50 … 150) при учёте наложенных
ограничений: 1.6 < n <
2.2,
2 < Wт <10 м/с, tоб
< 350 оС, tc < 2300 оС.
— для выбранного варианта расчёт температуры сердечника,
оболочки и теплоносителя по высоте активной зоны.
Содержание:
1.
Введение
2.
Исходные данные
3.
Тепловой расчёт реактора при m = 1
и qv = 100 МВт/м3
3.1. Определение размеров
активной зоны реактора и скорости теплоносителя
3.2. Определение коэффициента
запаса по критической тепловой нагрузке
3.3. Расчёт максимальных
температур оболочки ТВЭЛа и материала
топливного
сердечника
3.4. Определение области
допустимых значений m и qv

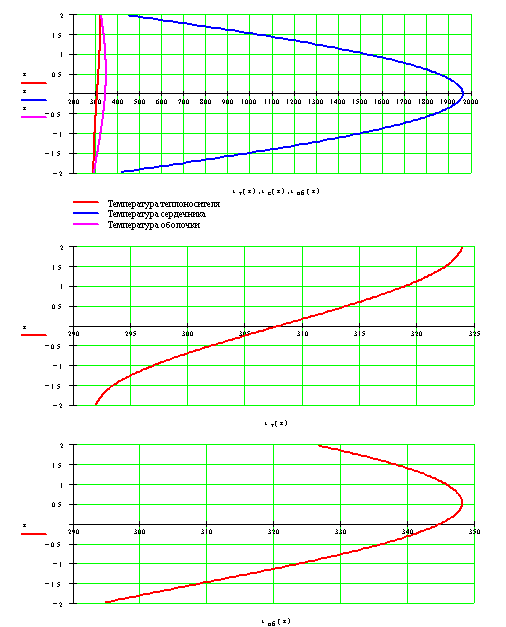

3.5. Расчёт распределения температуры теплоносителя,
оболочки и топливного
сердечника
по высоте активной зоны реактора
4. Выводы
1. Введение
Назначение
и виды тепловых расчётов реакторов.
Тепловой расчет ядерного реактора является одной из
необходимых составных частей процесса обоснования и разработки конструкции.
Без него невозможны ни предварительные поисковые проработки, ни определение
оптимальных проектных решений.
Тепловые расчеты обычно
выполняются одновременно с гидравлическим и нейтронно-физическим расчетами
реактора. В зависимости от задач, решаемых на том или ином этапе проработки
конструкции, различают поисковые и поверочные расчеты
Поисковые тепловые расчеты
проводятся в период определения основных конструктивных решений. При их
выполнении, как правило, известны тепловая мощность реактора, распределение
плотности энерговыделения, вид теплоносителя и его параметры все эти данные
получают в результате нейтронно-физического расчета, а также тип и конструкция
ТВЭЛов и кассет, определяемых техническим заданием на основе накопленного опыта
проектирования, изготовления и эксплуатации. В результате определяются размеры
активной зоны и других элементов реактора, находятся, а при необходимости
уточняются параметры теплоносителя, определяются характерные температуры,
выбираются конструкционные материалы и топливные композиции.
По мере разработки конструкции тепловые расчеты
выполняются снова, но более детально, с учетом выбранных конструктивных решений,
как для номинального режима, так и для работы на частичных нагрузках. Также
обсчитываются тепловые режимы работы оборудования при переходных процессах при
пуске, останове, изменении нагрузки, характерных как для штатных ситуаций, так
и в аварийных случаях. Во всех этих случаях тепловой расчет носит характер
поверочного, и его основной задачей является определение термодинамических
характеристик теплоносителя и тепловых параметров характеризующих условия функционирования
элементов ядерного реактора. Обеспечение надежной работы реактора в целом и его
отдельных элементов, достижение высокой экономичности реакторной установки
требует высокой точности определения теплотехнических параметров, что ведет к
существенному усложнению всех видов расчетов, в том числе и теплового.
Необходимость же их автоматизации приводит к созданию сложных программных
комплексов, объединяющих тепловые, Гидравлические, нейтронно-физические и
прочностные расчеты.
Настоящий
метод ориентирован на использование несколько упрощенного теплового расчета,
базирующегося на одномерном представлении протекания процессов тепло - и
массообмена в одной ячейке активной зоны реактора.
2.
Исходные данные.
Для выполнения теплового расчета водо-водяного
энергетического реактора (ВВЭР) в соответствии с упрощенной методикой
требуются исходные данные, условно подразделяемые на режимные и конструктивные,
Данные
режимного типа:
Тепловая мощность ВВЭР N = 1664.87 МВт
Конструктивные данные:
1.
Характеристики кассеты:
Число ТВЭЛов в кассете nТВЭЛ =
331
Шаг решётки а¢¢
= 12.75·10-3 м
Размер кассеты “под ключ” а¢ = 0.238 м
Толщина оболочки кассеты δ = 1.5·10-3 м
2.
Характеристика ТВЭЛа:
Радиус топливного
сердечника r1 = 3.8·10-3 м
Внутренний радиус
оболочки r2
= 3.9·10-3 м
Внешний радиус
оболочки rq = 4.55·10-3
м
3.
Размер ячейки а
= 0.242 м
4.
Материал оболочки ТВЭЛов и кассет:
99% циркония и 1% ниобия
5.
Топливная композиция: двуокись урана
3.Тепловой расчёт реактора при qv= 100 МВт/м3 и m= 1
3.1.
Определение размеров
активной зоны реактора и скорости теплоносителя.
3.1.1.
Температура
теплоносителя на выходе из реактора
tвых = 314 °C
Принимаем
из расчёта парогенератора
3.1.2.
Температура теплоносителя
на входе в реактор
tвх = 283 °C
Принимаем
из расчёта парогенератора
3.1.3.
Перепад температур
теплоносителя между входом и выходом
Δtт = tвых - tвх = 314 – 283 = 31 °С
3.1.4.
Температура воды на
линии насыщения
Запас
до температуры кипения δt
= 30 °C
ts = tвых + δt = 314 + 30 = 344 °C
3.1.5.
Давление в реакторе
P = 15.2 МПа
3.1.6.
Расход воды
(теплоносителя) на один реактор
средняя температура воды в
реакторе tср
=
= 298.5 °C
средняя
теплоёмкость воды Cp
= 5.433 кДж/кг
Gт =
=9885.05 кг/с
Принимаем
из расчёта парогенератора.
3.1.7.
Объём активной зоны
реактора.
VАЗ =
= 16.648 м3
3.1.8.
Диаметр активной
зоны реактора
Параметр m* =
= 1
DАЗ =
= 2.767 м
3.1.9.
Число кассет в
активной зоне
Площадь поперечного сечения
ячейки: Sяч
= 0.866·a2 = 5.072·10-2 м2
= 178.2 шт.
т.к.
дробное,
то округляем его до ближайшего большего целого числа
Nкас = 179
шт. с последующим уточнением величин:
DАЗ=
= 3.4 м
m =
= 0.993
3.1.10.
Высота активной зоны
реактора
HАЗ = m·DАЗ = 0.993·3.4 = 3.376 м
3.1.11.
Тепловыделение в
ТВЭЛах
Доля
теплоты выделяемая в ТВЭЛах κ1 = 0.95
Qт = κ1·N = 0.95·3064 = 2910.8 МВт
3.1.12.
Суммарная
поверхность ТВЭЛ
F =
2·π·rq·HАЗ·nТВЭЛ·Nкас = 2·π·4.55·10-3·3.376·331·179 = 5719 м2
3.1.13.
Расход теплоносителя
через одну кассету
Gтк =
=
90.22 кг/с
3.1.14. Скорость теплоносителя в активной зоне реактора
сечение для прохода
теплоносителя около одного ТВЭЛа SвТВЭЛ = 0.866·(a¢¢)2-
-π·rq2
= 0.866·(12.75·10-3)2 – π·(4.55·10-3)2
= 7.574·10-5 м2
сечение для прохода
теплоносителя в кассете Sвкас = SвТВЭЛ·nТВЭЛ = 7.574·10-5·331 = 2.507·10-2
м2
плотность воды при средней
температуре и давлении в реакторе ρв = 713.2 кг/м3
Wт =
=
5.046 м/с
3.2.
Определение коэффициента
запаса по критической тепловой нагрузке.
3.2.1. Коэффициенты
неравномерности тепловыделения
Эффективная добавка отражателя δ0
= 0.1 м
Эффективная высота активной
зоны Hэф = HАЗ + 2·δ0 = 3.376 + 2·0.1 = 3.576 м
по оси реактора: Kz =
= 1.489
по радиусу активной зоны:
Kr =
= 2.078
3.2.2. Коэффициент неравномерности тепловыделения в объёме АЗ
Kv = Kz·Kr = 1.489·2.078 = 3.094
3.2.3.
Максимальная
величина тепловой нагрузки на единицу поверхности ТВЭЛа
Средняя
тепловая нагрузка на единицу поверхности ТВЭЛа qF =
=
=0.509 МВт/м2
qmax = qF·Kv = 0.509·3.094 =
1.575 МВт/м2
3.2.4.
Критический тепловой
поток кризиса первого рода для трубы d = 8
мм
Теплота
парообразования теплоносителя R
= 931.2 кДж/кг
Температура
воды на линии насыщения ts
= 347.32 °C
Величина
паросодержания теплоносителя в центральной точке реактора xкр = =
= -0.2782
qкр(8) =
=
= 1.347·3.5990.5549·е0.4173 = 4.161 МВт/м2
3.2.5.
Критический тепловой
поток кризиса первого рода для труб диаметром 2rq
qкр(2rq) =
=
3.901 МВт/м2
3.2.6.
Коэффициент запаса
по критической нагрузке.
nзап =
= 2.477
3.3.
Расчёт максимальных
температур оболочки ТВЭЛа и материала топливного сердечника.
3.3.1. Максимальное тепловыделение в центре реактора
приходящееся на единицу высоты ТВЭЛа.
ql,0=
=
4.503·10-2 МВт/м
3.3.2.
Коэффициент
теплоотдачи от стенки к теплоносителю.
Коэффициент теплопроводности
теплоносителя λ = 548.3·10-3 Вт/(м·К) при температуре tcр
Эквивалентный диаметр сечения
для прохода воды dэкв =
= 6.851·10-3 м
Кинематическая вязкость воды.
Для её определения необходимо найти динамическую вязкость. μ = 8.936·10-5
Па/с. ν =
= 1.253·10-7
м2/с
Критерий Рейнольдса Re =
=
2.759·105
Число Прандтля Pr = 0.9217
α=
=3.685·104
Вт/м2К
3.3.3.
Перепад температуры
между оболочкой ТВЭЛа и теплоносителем в центре реактора.
Δθа0 =
=
40.61 °С
3.3.4. Координата
в которой температура на наружной поверхности оболочки ТВЭЛа максимальна.
Z*=
=0.4287м
3.3.5.
Максимальная
температура наружной поверхности оболочки ТВЭЛа
t
= 351.7 °C
3.3.6.
Температурный
перепад в цилиндрической оболочке ТВЭЛа
Δθоб0 =
=
43.55 °С
3.3.7.
Температурный
перепад в зазоре ТВЭЛа
Δθз0 =
=
18.52 °С
3.3.8.
Температурный
перепад в цилиндрическом сердечнике
Δθс0 =
= 1261 °С
3.3.9.
Перепад температур
между теплоносителем и топливным сердечником
Δθс = Δθа0 + Δθоб0
+ Δθз0 + Δθс0 = 42.46 + 43.55 + 18.52
+ 1261 = 1366 °С
3.3.10.
Максимальная
температура топливного сердечника
t
= 1674 °C

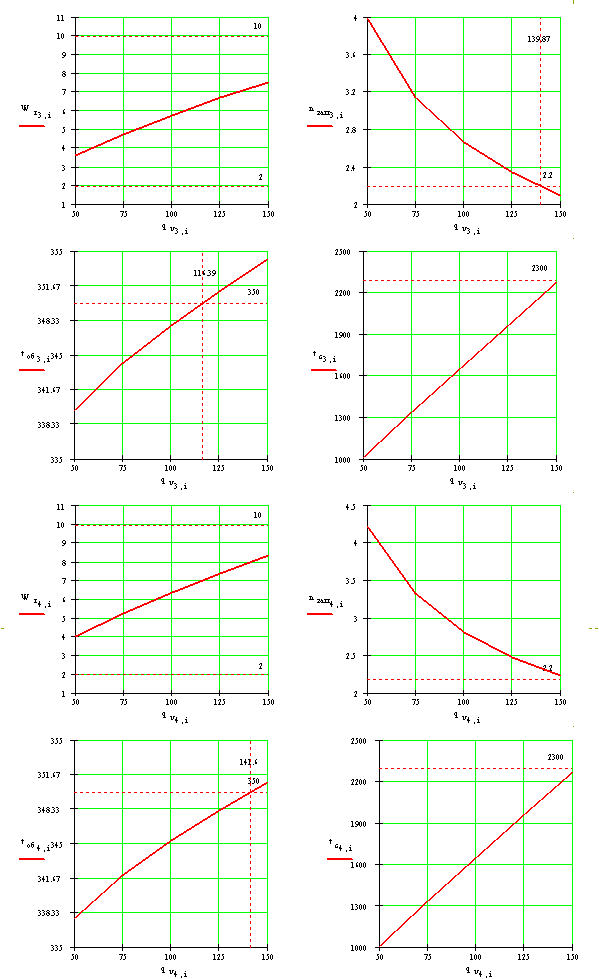

3.4 Определение области допустимых значений m и qv
Исходные данные для расчёта по программе WWERTR
1. Тепловая мощность
реактора [МВт]
2. Давление в
реакторе [МПа]
3. Перепад температур
воды [°C]
4. Радиус топливного
сердечника ТВЭЛа [м]
5. Внутренний радиус
оболочки ТВЭЛа [м]
6. Внешний радиус
оболочки ТВЭЛа [м]
7. Шаг решетки [м]
8. Размер кассеты
“под ключ” [м]
9. Размер ячейки [м]
10. Толщина оболочки
кассеты [м]
11. Эффективная
добавка отражателя [м]
12. Число ТВЭЛов в
кассете [шт]
13. Температура воды
на линии насыщения [°С]
14. Теплота
парообразования [кДж/кг]
15. Теплоемкость воды
[кДж/кг·К]
16. Теплопроводность
воды [Вт/м·°С]
17. Кинематическая
вязкость воды [м2/с]
18. Число Прандтля
19. Плотность воды
[кг/м3]
20. Теплопроводность
оболочки ТВЭЛа [Вт/м·°С]
21. Теплопроводность
газа в зазоре ТВЭЛа [Вт/м·°С]
22. Теплопроводность
двуокиси урана [Вт/м·°С]
23. Удельное
энерговыделение [кВт/л]
24. Относительная
высота активной зоны
25. Расч. скорость
воды [м/с]
26. Расч. коэффициент
запаса
27. Расч. координата
точки с мак. темп. оболочки [м]
28. Расч. мак.
температура оболочки ТВЭЛа [°С]
29.
Расч. мак. температура сердечника ТВЭЛа [°С]
|
N = 1664.84
P = 15.2
Δt = 31
r1 = 3.8·10-3
r2 =
3.9·10-3
rq =
4.55·10-3
а¢¢ = 12.75·10-3
а¢ = 0.238
а = 0.242
δ = 1.5·10-3
δ0
= 0.1
nТВЭЛ
= 331
ts =
344
R = 1020.9
Cp =
5.433
λ = 556.658·10-3
ν = 1.21·10-7
ρв = 724.4
λоб = 23.9
λз = 30.5
λс = 2.7
qv =
100
m = 0.995
Wт = 4.345
nзап = 2.699
Z*= 0.333
t =
343.957
t =
1623.37
|
Результаты расчёта по программе WWERTR.
№
|
m*
|
DАЗ
|
Wт
|
nзап
|
Z*
|
t
|
t
|
-
|
м
|
м/с
|
-
|
м
|
°С
|
°С
|
|
qv = 50.0 кВт/л
|
1
2
3
4
5
|
0.800
1.004
1.203
1.409
1.608
|
4.602
4.267
4.018
3.812
3.647
|
2.754
3.204
3.614
4.015
4.386
|
3.433
3.731
3.990
4.234
4.451
|
0.546
0.699
0.850
1.007
1.160
|
345.5
342.1
339.7
337.8
336.3
|
1016.8
1013.4
1010.5
1007.7
1005.2
|
|
qv = 75.0 кВт/л
|
1
2
3
4
5
|
0.802
1.006
1.201
1.405
1.611
|
4.018
3.726
3.512
3.333
3.184
|
3.614
4.202
4.730
5.253
5.755
|
2.707
2.941
3.141
3.332
3.510
|
0.413
0.530
0.645
0.766
0.889
|
351.4
347.2
344.2
341.9
340.0
|
1343.5
1339.7
1336.2
1332.7
1329.3
|
|
qv = 100.0 кВт/л
|
1
2
3
4
5
|
0.804
1.001
1.209
1.405
1.604
|
3.647
3.390
3.184
3.028
2.897
|
4.386
5.076
5.755
6.362
6.950
|
2.290
2.482
2.662
2.817
2.962
0.433
0.533
0.630
0.729
|
356.2
351.5
347.9
345.3
343.2
|
1662.9
1659.0
1654.7
1650.7
1646.7
|
|
qv = 125.0 кВт/л
|
1
2
3
4
5
|
0.801
1.005
1.213
1.411
1.605
|
3.390
3.143
2.953
2.807
2.689
|
5.076
5.905
6.692
7.405
8.067
|
2.009
2.183
2.341
2.479
2.602
|
0.289
0.372
0.459
0.543
0.627
|
360.5
355.1
351.1
348.2
346.0
|
1976.9
1972.6
1967.8
1963.2
1958.7
|
|
qv = 150.0 кВт/л
|
1
2
3
4
5
|
0.806
1.010
1.206
1.412
1.609
|
3.184
2.953
2.784
2.641
2.528
|
5.755
6.692
7.529
8.365
9.126
|
1.812
1.969
2.102
2.231
2.345
|
0.256
0.330
0.402
0.479
0.555
|
364.0
358.3
354.2
350.9
348.4
|
2286.2
2281.8
2276.9
2271.4
2266.1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
m = 0.8
m = 1.0
m = 1.2
m = 1.4
m = 1.6
Границы возможного диапазона значений qv
для каждого параметра (по графикам).
m
параметры
|
0.8
|
1.0
|
1.2
|
1.4
|
1.6
|
Wт
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
nзап
|
—
|
—
|
—
|
—
|
—
|
108.1
|
123.6
|
139.9
|
—
|
—
|
t
|
68.83
|
91.04
|
116.4
|
141.6
|
—
|
—
|
—
|
—
|
—
|
—
|
t
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
Диапазон допустимых значений
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
—
|
Прочерк в таблице означает, что максимальное или (и)
минимальное значение величины находится за границами рассматриваемой области.
Знак "*"
означает, что ни одно значение не входит в накладываемые ограничения.
Анализ таблицы показывает, что при заданных начальных
условиях не существует значений m
и qv, которые
удовлетворяли бы наложенным ограничениям.
3.5.
Расчёт распределения температуры теплоносителя, оболочки и топливного
сердечника по высоте активной зоны реактора. m = 1.4, qv = 125 кВт/л.
№
|
Координата,
м
|
Температура теплоносителя,
°С
|
Температура сердечника,
°С
|
Температура оболочки,
°С
|
1
2
3
4
5
6
7
8
9
10
11
|
-1.981
-1.585
-1.188
-0.792
-0.396
0.000
0.396
0.792
1.188
1.585
1.981
|
292.0
293.1
295.5
299.0
303.3
308.0
312.7
317.0
320.5
322.9
324.0
|
416.8
898.6
1328.0
1666.8
1885.0
1963.2
1894.4
1684.9
1353.1
928.5 448.8
|
294.8
306.6
318.5
329.5
338.5
344.9
348.0
347.5
343.6
336.4
326.8
|
4.
Выводы по
проведённой работе.
При m = 1 и qv = 100 получено, что данный пример не удовлетворяет
условию экономичности n = 2.477 (1.6 < n < 2.2) и
незначительно условию надёжности tоб = 351.7 oC (tоб <
350 oC).
При заданных начальных условиях характеристики
теплоносителя и реактора, и поставленных ограничениях на скорость
теплоносителя, коэффициент запаса, максимальную температуру оболочки и теплоносителя;
области допустимых значений относительной высоты активной зоны
m и удельного энерговыделения qv (m = 0.8 … 1.6, qv = 50 … 150) не существует. Во
всех случаях кроме последнего (m = 1.6 и qv = 150, здесь n > 2.2) не проходит по надёжности.
При расчёте температур по высоте активной зоны
получено для m = 1.4 и qv =
125: температура сердечника максимальна в середине высоты ТВЭЛа,
температура оболочки максимальна на высоте z = 0.5, а
температура теплоносителя максимальна в верхней части ТВЭЛа. Максимальный
градиент температуры теплоносителя в середине высоты ТВЭЛа.
