Наименование
|
Единица
измерения
|
Показатель
|
|
Площадь участка
|
|
1200,0
|
|
Площадь
благоустройства
|
|
1 240,43
|
|
Площадь
застройки
|
|
537,62
|
|
Площадь
проездов
|
|
151,0
|
|
Площадь
тратуаров, отмостки
|
|
144,11
|
|
Площадь
площадок, дорожек
|
|
189,0
|
|
Площадь
озеленения
|
|
518,27
|
.2 Объемно-планировочное
решение здания
Жилой дом в плане представляет собой прямоугольную форму с
габаритными размерами 13,18х30,7 м. Проектируемое здание имеет два этажа,
нежилой чердак и техподполье высотой 1,900м в котором расположен тепловой узел
и инженерные коммуникации. Высота этажа - 2,800 м.
Взаимосвязь между этажами осуществляется с помощью сборной
железобетонной лестницы.
Крыльцо основного входа представляет собой конструкцию
железобетонной плиты и ступеней. Запроектированы пандусы с уклоном 1:20. Здание
имеет типовую планировку по всем этажам. На каждом этаже по 8 однокомнатных
квартир. В каждой квартире имеется хозпомещение, и выход на балкон.
1.3
Конструктивное решение здания
1.3.1 Фундаменты
В проектируемом здании проработан сборный ленточный фундамент
из железобетонных плит и бетонных блоков.
Подошва фундамента под внутренние несущие стены шириной
1000мм, под наружные несущие стены 1200мм, блоки.
Фундаменты представляют собой нижнюю часть здания и служат
для передачи и распределения нагрузки от здания на грунт.
Нижний ряд фундаментных плит укладываются на грунт с
ненарушенной структурой на уплотненную песчаную подготовку из крупнозернистого
песка толщиной 100 мм. Укладка фундаментных плит на промороженное основание
запрещается [20].
Горизонтальные швы, вертикальные швы и пазы между блоками
заполняются цементным раствором М100 на всю толщину стен и высоту шва.
Монолитные участки в стеновых блоках заделываются бетоном класса В 7.5.
Горизонтальную гидроизоляцию из двух слоев гидроизола на
битумной мастике по выравненной поверхности выполняется по всему периметру
наружных и внутренних стен на отметке -0.345. Гидроизоляцию из слоя цементного
раствора состава 1:2 толщиной 20мм выполняется в уровне техподполья на отметке
-2.795 стены техподполья, приямков, входов и т.п., соприкасающихся с грунтом,
обмазать горячей битумной мастикой за 2 раза.
Для отвода поверхностных вод по периметру здания выполняют
асфальтобетонную отмостку толщиной 30 мм, шириной 1000 мм по песчано-гравийному
основанию толщиной 150 мм, выполненному по глиняному гидроизолирующему слою
толщиной 60мм.
Пристенный дренаж выполнять одновременно с устройством
фундаментов.
Для предотвращения неравномерной осадки здания по периметру
всех внутренних и наружных стен выполнить армированные швы в уровне верха
фундаментных подушек и в уровне обреза. Армированные швы выполнять из
цементного раствора марки 100.
.3.2 Стены
Толщина наружных стен составляет 680 мм, для внутренних- 380
мм.
Кладка наружных стен ведется из силикатного кирпича марки
СУРПП 125/25 с облицовкой из кирпича силикатного лицевого марки СУЛ 125/35.
Кладка внутренних стен ведётся из керамического кирпича марки К-0100/25.
Толщина горизонтальных швов 12 мм, толщина вертикальных швов - 10 мм. В
качестве утеплите применяется пенополистирол ПСБ-С-35.
Проемы в наружных стенах приняты с четвертями. Все проемы
перекрываются железобетонными перемычками. В конструкции внутренних стен
предусмотрены вентиляционные каналы из кухни и санузлов.
Перегородки выполнены из керамического кирпича марки К-075/15
толщиной 120мм.
Рисунок 1.1 - Конструкция стены
.3.3
Перекрытия
В проекте приняты сборные железобетонные плиты с круглыми
пустотами. В местах прохождения лестниц предусмотрены отверстия. Плиты
перекрытия укладывают на стены по выровненному слою цементного раствора М100 с
заделкой швов между ними цементно-песчаным раствором М100.
Минимальное опирание плит на стены должно быть при длине плит
до 2980 мм - не менее 70 мм, свыше 2980 мм - не менее 100 мм.
Крепление плит осуществляется при помощи Т-образных анкеров в
стену и прямыми анкерами между собой, через одну плиту.
В швах между кладкой наружных стен и гранями, опирающихся на
них плит перекрытий проложить пакеты из минерального войлока, обернутого
гидроизолом.
Плиты перекрытий укладывать на стены по выровненному слою
цементного раствора М-100 с тщательной заделкой швов между ними. Швы между
панелями заделывать раствором М-100 с тщательным вибрированием.
.3.4 Крыша,
кровля
В проектируемом здании разработана двухскатная крыша по
наслонным стропилам. Крыша состоит из несущих конструкций - стропил, обрешетки
и кровли. Стропильные ноги выполняются из бруса сечением 125х200 мм. Стропила
изготавливают из пиломатериалов хвойных пород. Для защиты деревянных
конструкций от гниения все элементы крыши покрывают антисептиком
пентохлорфенолят натрия ГОСТ ТУХ-1-66, а в стыках между деревянными элементами
и каменной кладки стены прокладывают из двух слоёв рубероида. Производится
огнезащитная обработка деревянных конструкций водным раствором антиперена-
препаратом ББК-2.
Влажность древесины для элементов стропильной крыши должна
быть не более 20%, для предохранения крыши от сноса ветра, стропильные ноги
через одну крепят к наружным стенам скрутками из проволоки В500 d=4мм,
привязанными к ершам, забитыми в шов кладки. Также скрутками прикрепляют лежни
к кирпичным стенам шагом 1 м.
Все сопряжения стропил усиливают металлическими креплениями,
болтами, гвоздями, скобами. Обрешетка крепится к стропильным ногам гвоздями.
Отверстия для вентиляционных шахт вырезают, не нарушая
несущей конструкции стропил. В местах примыкания к вентиляционным стоякам
деревянные конструкции выполняют с соблюдением норм и правил пожарной безопасности.
Обрешётку выполняют из досок 32х100, устройство обрешётки
выполняют в направлении от карниза к коньку. Свес крыши по всему периметру
выполнять в виде сплошного дощатого настила шириной 600 мм.
.3.5 Лестницы
В здании запроектированы сборные железобетонные лестницы,
состоящие из:
марши лестничные железобетонные плоские с высотой этажа 2.8м.
серии 1.151.1-6.1
площадки лестничные железобетонные к плоским маршам с высотой
этажа 2.8м. серии 1.152.1-8.1. Лестничные клетки имеет искусственное освещение
в виде осветительных приборов. Лестница незадымляемая.
Для удобства и безопасности движения лестничные марши
оборудуются поручнями высотой 500 мм и 900 мм.
Между маршами предусмотрен зазор шириной 100 мм для пропуска
пожарных шлангов.
.3.6 Окна,
двери
В данном проекте приняты деревянные окна и двери заводского
изготовления.
Остекление принято тройное, т.к. участок застройки расположен
в городе Соколе.
Для перекрытия оконных и дверных блоков, в кладке стен
предусмотрено устройством антисептированных деревянных пробок размером
205х250х65 мм или две штуки по высоте оконного проема.
Оконные и дверные коробки во избежание дефектов во время
монтажа перед установкой оборачивают пленкой, крепление предусмотрено
металлическими ершами в швы кладки и гвоздями к антисептированным пробкам. Шов
между блоком и простенком заполняется монтажной пеной.
После заполнения дверных и оконных проемов деревянные
конструкции окрашивают масляной краской. Со стороны улицы у оконных блоков
устанавливается металлический слив, а с внутренней стороны - подоконные доски.
Открывание дверей предусмотрено с учетом взаимного
расположения, а также путей эвакуации.
В проектируемом здании принято 14 типоразмеров дверей по ГОСТ
6629 - 88. Высота дверей принята 2,1 м. Ширина разная и способ открывания приняты
в зависимости от назначения помещения, путей эвакуации, противопожарных
требований. Все двери распашной конструкции.
Двери открываются наружу. Дверные коробки в проемах каменных
стен
крепятся гвоздями. Все дверные коробки антисептированы. Зазор
между дверными блоками и кладкой по 20мм с каждой стороны устранены с помощью
использования монтажной пены. В перегородках зазор между коробкой и
конструкцией ограждения закрыт наличниками.
.3.7 Полы
В проекте
приняты два типа пола по расположению (по плите перекрытия и по грунту) и пять
типов полов по материалу.
В конструкции
полов в качестве теплоизоляции принят пенополистерол толщиной 50мм.
Керамические
полы запроектированы в санитарно-гигиенических помещениях с обязательным
устройством гидроизоляционного слоя.
На кухне, в
тамбуре и коридорах, жилых комнатах используются линолеумные полы. Способ
крепления на клеящейся мастике.
1.4
Теплотехнический расчет
Исходные
данные
Расчетная температура внутреннего воздуха tint.
Для общественных зданий tint = +21оС
Расчетная температура наружного воздуха text. Принимается значение средней
температуры наиболее холодной пятидневки обеспеченностью 0,92 (I климатическая зона) для города Сокол
Сокольского района Вологодской области text = - 32оС.
Продолжительность отопительного периода Zht. Для города Сокол Сокольского района
Вологодской области (I
климатическая зона) Zht
=235 сут.
Средняя температура наружного воздуха за отопительный период tauext. Для города Сокол Сокольского района
Вологодской области (I
климатическая зона) tauext = - 4,12оС.
Градусо-сутки отопительного периода Dd для города Сокол Сокольского района
Вологодской области. Dd = 5798°С·сут
Приведенное сопротивление теплопередаче наружных ограждающих конструкций
Rro, оС/Вт должно приниматься не ниже требуемых
значений Roreq , которые устанавливаются по таблице(по
[8]) в зависимости от градусо-суток отопительного периода. Для Dd =
5798оС сут.
Требуемое сопротивление теплопередаче наружной стены 0req=
0,00035 ∙ 5798 + 1,4 = 3,43 м2∙ºС/Вт
Наружные ограждающие конструкции зданий должны удовлетворять условию:
(1.1)
В расчете примем следующую конструкцию наружной стены, смотри рисунок
1.2.
Рисунок 1.2 - Конструкция наружной стены
Толщина утеплителя принята предварительно 170 мм, исходя из практического
опыта.
Сопротивление теплопередаче конструкции определяем по формуле:
(1.1)
Для многослойной конструкции
, (1.2)
где
- коэффициент теплоотдачи внутренней
поверхности ограждающих конструкций, = 8,7, Вт/(м2·0C);
Найдем сопротивление теплопередаче для конструкции наружной стены.
1слой
- штукатурка цементно - песчаная толщиной 20мм l= 0,93 Вт/м°С,
(м2°С/Вт);
слой
- кирпич силикатный марки СУРПП ГОСТ 379-2015
ρ =1800кг/м3 толщиной 380 мм l= 0,87 Вт/м°С,
(м2°С/Вт)
слой
- утеплитель пенополистирол ПСБ-С-35 толщиной 170 мм l= 0,046 Вт/м°С,
(м2°С/Вт)
слой
- кирпич силикатный марки СУЛ ГОСТ 379-2015
ρ =1800кг/м3 толщиной 120 мм l= 0,87 Вт/м°С,
(м2°С/Вт)
,(м2°С/Вт).
R0req = 3,43м2∙ºС/Вт < R0r=4,45
м2∙ºС/Вт, расчетное сопротивление теплопередаче больше
нормативного, следовательно теплопроводность обеспечена.
.5 Научно-исследовательская работа
Анализ вариантов конструкций наружной стены из разных видов
кирпича.
.5.1 Виды кирпичных материалов
На сегодняшний день в нынешнем строительстве используются два
существенных вида кирпича: силикатный керамический кирпич. Мы рассмотрим ещё
трепельный кирпич.
Силикатный кирпич
Силикатный кирпич (ГОСТ 379-2015) производится от смешения кварцевого
песка, извести и воды. Формовочный кирпич подвергают обработке - влиянию
насыщенного водяного пара под действием температур от 170 до 200 °C.
Применение силикатного кирпича
Данный кирпич как правило применяется для строительства стен и
перегородок как несущих так и самонесущих , при разной этажности зданий и
сооружений, заполнения в монолитно-бетонных конструкциях пустот, скрытой части
дымовых труб.
Преимущества силикатного кирпича
Экологический. Данный кирпич изготовляют из чистого природного материала
- известковых и песчаных выработок, по технологиям.
Звукоизоляция. Кирпич применяют для возведения стен в гражданском и
промышленном строительстве.
Плотность. Если сравнивать с керамическим, силикатный кирпич располагает
большей плотностью.
Выделяется прочность к низким температурам. Кирпич силикатный по этим
показателям значительно превышает марки простых бетонов. На фасады возведенные
из него дают строители не маленькую гарантию в пятьдесят лет.
Различные варианты надежного и обширного ассортимента силикатного кирпича
дает возможность применить его как в строительстве новых зданий, так и во время
реконструкции. Фактурный, цветной кирпич преобразит фасады зданий подойдет для
коттеджного строительства .
Окраска. Для создания цветного кирпича так же применяют его окрашивание.
В отличие от керамического, окрашивание других видов может выполняться только с
помощью особых ненатуральных красителей, а керамический при смешивании глины
различных сортов приобретает цвет, но также допускается добавление красителей.
Неприхотливость. Выделяют неприхотливость строений ко внешним факторам.
Природные явления не проявляют значительного влияния на его вид. Фасад не
требует за собой дополнительного ухода исключением становится только
агрессивные среды или повышенная влажность.
Недостатки силикатного кирпича
Важным недостатком силикатного кирпича проявляется пониженная водо-
жаростойкость, запрещено применение в конструкциях, подвергнутых воздействию
вод это непосредственно канализация, фундаменты и др., а также при высоких
температурах это печи, трубы и др.
Керамический кирпич и его особенности
Керамический кирпич (ГОСТ 530-2012) как правило применяется для строительства
всех видов стен и непосредственно перегородок, с разной этажностью зданий,
заполнения пустот в бетонных конструкциях, при возведении фундаментов.
Керамический кирпич делят на рядовой и лицевой. Последний используется во
многих строительных областях.
Лицевой кирпич изготавливают по спец. технологии, которая добавляет
преимущества. Как красивым, так и надежным должен быть такой кирпич.
Облицовочный обычно используется при возведении новостроек, но применяют и в
реставрации. Его применяют для облицовки цоколей, ограждающих конструкций,
стен, для дизайна внутри.
Применение керамического кирпича
Его применяют для возведения несущих и самонесущих устройств. Из него
строят много и малоэтажные здания. Не обойтись без данного вида при возведении
дымоходов, фундамента или перегородок. Для этих работ требуется рядовой кирпич
керамический.
Лицевые кирпичные блоки применяют при отделке цоколей домов, заборов,
стен. Они располагают высокими показателями прочности и отличными эстетическими
данными. Назначение - устройство стен и перегородок.
Преимущества керамического кирпича
Износостоек и прочен. Керамический кирпич располагает высокой
морозостойкостью, что доказывается многолетним опытом его использования в
строительстве.
Звукоизоляция - хорошая, стены, возведенные из керамического кирпича,
которые, соответствуют правилам СНиП 23-03-2003 «Защита от шума».
У данного кирпича влагопоглощение низкое (менее 14 процентов, а для
клинкерного кирпича показатель достигает 3 процента) - данный вид кирпича
быстро сохнет.
Экологичность. Веками человечеству известны технологии возведения из
этого кирпича, и он выполняется из экологического сырья (глины). Одним из
опасных веществ является газ-радон, и при эксплуатации сооружений и зданий из
данного кирпича не выделяются и другие вредные вещества. Устойчив почти ко всем
внешним воздействиям природного характера, долго находится в сохранности
внешний вид и надежность.
Прочность данного кирпича - 15 МПа и выше.
Плотность достаточно высокая до 2000 кг/м³ при формовке вручную.
Недостатки керамического кирпича
Высокая цена. Данный кирпич требует множество обработок, в связи с этим
он довольно дорогой если его сравнивать с другим видами.
Случается, так что появляются высолы. Это происходит из-за
некачественного раствора поэтому требуется определенный подход к производству
данного кирпича. В основном партии отличаются соответственно при укладке
возникают проблемы с цветом.
Трепельный кирпич
Под этим материалом (ГОСТ 530-2012) подразумевается слабо
сцементированная или даже рыхловата порода. В состав входит небольшое число
остатков органики, а также присутствуют примеси кварца, шпата, кварца и
глинистых веществ.
Характеристики данного трепельного кирпича позволяют использовать его для
теплоизоляции стен. Им же можно заполнять и каркас здания.
По размерам изделие не отличается от стандартного. Есть производители которые
выпускают и блоки удвоенные.
Применение трепельного кирпича
Строительные организации часто используют для кладки стен под расшивку
крайне пористый трепельный кирпич, у такого материала водопоглощение достигает
до 36%.
Исходя из данных характеристик трепельный кирпич, применяют для
обусловленных задач. В основном такие области как:
возведение ограждающих конструкций (с защитой или облицовкой);
теплоизоляция возводимых стен;
тепловая изоляция сетей, теплопроводов;
мелкий наполнитель для строительных различных смесей;
Данным материалом возможно заполнять и каркас здания.
Применять данный вид выгодно тем самым сократиться число швов в кладке.
Преимущества трепельного кирпича
Эксплуатация стен из данного кирпича показала, что они располагают
значительной теплопроводностью и небольшой морозостойкостью, т.к. наблюдается
высокое водопоглощение данного материала. Поэтому очень актуален вопрос как
защитить трепильный кирпич от осадков и капиллярного поглощения воды
материалом. Для уменьшения в стеновой кладке швов выгодно применять данный вид.
Недостатки трепельного кирпича
Единственный минус данного продукта -большое водопоглощение. Около 36%
может достичь во многих случаях. Требуется защита данного материала от влаги.
Исходя из таких показателей при возведении наружных стен можно применять данный
кирпич только с защитным покрытием.
1.5.2 Теплотехнический расчет
Теплотехнический расчет с применением керамического кирпича
1
слой - штукатурка цементно - песчаная толщиной 20мм l= 0,93 Вт/м°С,
(м2°С/Вт);
слой
- кирпич керамический пустотелый ГОСТ 530-2015
ρ =1100кг/м3 толщиной 380 мм l= 0,47 Вт/м°С,
R2=0.38/0.47=0,81(м2°С/Вт)
слой
- утеплитель пенополистирол ПСБ-С-35 толщиной 170 мм l= 0,046 Вт/м°С,
(м2°С/Вт)
слой
- кирпич керамический пустотелый ГОСТ 530-2015
ρ =1100кг/м3 толщиной 120 мм l= 0,47 Вт/м°С,
R2=
0,12/0,47=0,25 (м2°С/Вт)
,(м2°С/Вт).
=1/4,7+Rк+1/23=1/4,7+0,022+0,81+3,69+0,47+1/23=5,1(м2°С/Вт).
R0req = 3,43м2∙ºС/Вт < R0r=5.1
м2∙ºС/Вт, расчетное сопротивление теплопередаче больше
нормативного, следовательно теплопроводность обеспечена.
Теплотехнический расчет с применением трепельного кирпича
1
слой - штукатурка цементно - песчаная толщиной 20мм l= 0,93 Вт/м°С,
(м2°С/Вт);
слой
- кирпич трепельный ГОСТ 530-2012
ρ =1000кг/м3 толщиной 380 мм l= 0,41 Вт/м°С,
R2=0.38/0.41=0,9
(м2°С/Вт)
слой
- утеплитель пенополистирол ПСБ-С-35 толщиной 170 мм l= 0,046 Вт/м°С,
(м2°С/Вт)
слой
- кирпич трепельный ГОСТ 530-2012
ρ =1000кг/м3 толщиной 380 мм l= 0,41 Вт/м°С,
R2=
0,12/0,41=0,3 (м2°С/Вт)
,(м2°С/Вт).
=1/4,7+Rк+1/23=1/4,7+0,022+0,9+3,69+0,3+1/23=5,07(м2°С/Вт).
R0req = 3,43м2∙ºС/Вт < R0r=5.07
м2∙ºС/Вт, расчетное сопротивление теплопередаче больше
нормативного, следовательно теплопроводность обеспечена.
1.6.3 Сравнение вариантов
Таблица 1.2- Сравнение вариантов
|
Вид кирпича
|
Характеристики
|
Производитель
|
Стоимость, руб.
|
|
Размеры, мм
|
Вес, кг
|
Плотность (ρ), кг/м3
|
Теплопроводность (l),
Вт/м°С
|
|
|
|
Силикатн
|
250х120х65
|
3,6
|
1800
|
0,87
|
«Череповецкий завод
силикатного кирпича» г. Череповец
|
7
|
|
Керамическ пустотелый
|
250х120х65
|
2,3
|
1100
|
0,47
|
ООО «Вологодский кирпичный
завод» г. Вологда
|
15
|
|
Трепельн
|
250х120х65
|
3,9
|
1000
|
0,41
|
ЗАО "Курские
Стройматериалы" г. Курск
|
8
|
1.6 Наружная
и внутренняя отделка
Наружная отделка.
Наружные стены здания облицованы красным керамическим
кирпичом с горизонтальными прослойками в 1 ряд из белого силикатного
утолщённого кирпича через 10 рядов керамического лицевого кирпича.
Цоколь здания отделан штукатуркой по сетке с последующей
окраской фасадными красками.
Окна окрашены масляной краской. Двери окрашены краской
TIKKURILA.
Вытяжные шахты: кирпичные из керамического кирпича,
металлические из оцинкованной стали толщиной 0,8мм.
Металлические изделия окрашены кузбасслаком. Кровля из
оцинкованной стали толщиной 0,8мм.
Ограждение балконов из гладких асбоцементных пластов с
окраской TIKKURILA.
Внутренняя отделка.
Плиты перекрытия затираются, в швах между плитами делаются
русты.
Стены санузла облицованы керамической глазурованной плиткой
на высоту 1,85м, оштукатурены и окрашены водоэмульсионной краской. Потолки
покрыты слоем грунтовки, а затем побелены водоэмульсионной краской.
В кухне стены рабочей зоны облицованы глазурованной плиткой,
остальные стены оштукатурены и окрашены. Потолок окрашен водоэмульсионной
краской.
Стены коридора и тамбура окрашены, но перед этим, тщательно
отшлифованы, прогрунтованы, выровнены раствором штукатурки, прошпаклеваны 1-2
раза, отшлифованы и вновь покрыты грунтовкой определенного состава.
Стены жилых комнат оклеены виниловыми обоями пастельных.
Потолок побелен клеевой побелкой.
Стены хозпомещения оштукатурены и произведена клеевая
окраска. Потолок побелен клеевой побелкой.
1.7
Инженерные коммуникации
Холодное и горячее водоснабжение здания предусмотрено от
наружной водопроводной сети, внутренние сети водоснабжения монтируются из
стальных труб.
Канализация хозяйственно- бытовая, отвод бытовых сточных вод
осуществляется самотеком в наружную сеть канализации.
Вентиляция естественная и вытяжная
Естественная вентиляция осуществляется через открытые окна и
форточки.
При вытяжной вентиляции загрязненный воздух удаляется из
помещения через специальные вентиляционные каналы.
Вентиляционные каналы имеют размеры 140х140 мм, выше уровня
чердачного перекрытия вентиляционные каналы объединяются в трубу, которая
выводится выше уровня крыши на 500 мм.
Водопровод хозяйственно- питьевой от наружной водопроводной
сети.
Предусмотрено устройство связей телерадиотрансляции,
телефонной сети, Интернета.
Оборудование кухни и санитарно - технических узлов: газовая
плита, раковины, унитазы, душевые кабины, ванные.
2.
РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
.1 Сбор
нагрузок
Исходные данные
Назначение здания - жилое.
Шаг несущих стен - l1=1,8 м, l2=6,25 м.
Высота этажа - Hэт=2,8 м.
Число этажей - 2.
Уклон крыши - α= 22 о.
Материал кровли - оцинкованная сталь.
Полы - линолеумные.
Утеплитель чердачного перекрытия - пенополистирол, t= 50мм.
Район строительства - Сокол.
Высота техподполья - Н подв=2,55м.
Отметка планировки -1,1м.
Инженерно-геологические изыскания:
Грунт №1 - песок гравилистый
γ1=12,0 кН/м3, h1=0,6 м;
Грунт №2 - суглинок лёгкий
γ2=21,3 кН/м3, h2=1,4=0,58 е=0,6
Грунт №3 - суглинок
γ3=20,5 кН/м3, h3=1,5 м
2.1.1 Сбор
нагрузок на фундамент
Рисунок 2.1 - Конструкция междуэтажного перекрытия
Характеристики материалов элементов перекрытия
Таблица 2.1 - Характеристики материалов слоев междуэтажного перекрытия
Сбор нагрузок на междуэтажное перекрытие

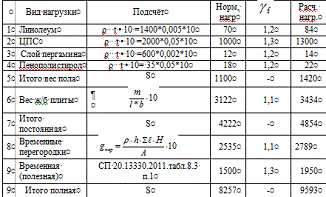

Таблица 2.2 - Сбор нагрузок на междуэтажное
перекрытие, Па
Полная расчётная нагрузка по плану перекрытия без учёта
собственного веса составляет[2]: q=qкв.м -qс.в.=9593-3434=6159
Па=6,2 кПа=6 ПК 63.15-6
.1.2 Сбор
нагрузок на покрытие
Рисунок 3.2 Конструкция покрытия
Характеристики материалов элементов перекрытия приведены в таблице 2.3

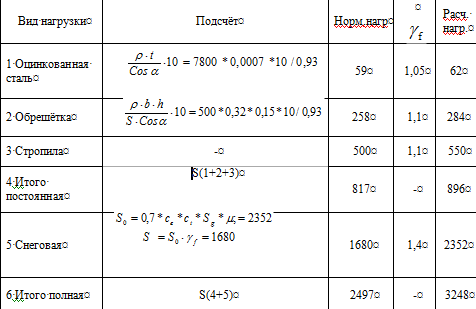

Таблица 2.3 - Сбор нагрузок на покрытие
Шаг обрешетки: сплошная.
Уклон крыши: 22о .
Район строительства - Сокол.
Район по снеговой нагрузке - 4.
Расчетное значение веса снегового покрова
Нормативная снеговая нагрузка
Sо=0,7*Се*Сt*μ*Sq, Па (2.1)
о= 0,7*1*1*1*2400=1680 Па
гдеSq = 2,4 кПа -вес снегового покрова земли принимается в
зависимости от снегового района IVрайон
по снеговой нагрузке;
μ = 1 - коэффициент перехода от веса
снегового покрова к снеговой нагрузке, т.к.α ≤ 30°;
Сt = 0,1- термический коэффициент;
Се = 1 - коэффициент учитывающий снос снега с пологих покрытий
зданий равно 1.
S=So*γf , Па (2.2)
где γf = коэффициент надёжности
по нагрузке=1,4
Расчётная нагрузка=1680*1,4=2352, Па
Сбор нагрузок представлен в таблице 2.4
Таблица 2.4 - Сбор нагрузок на горизонтальную проекцию покрытия, Па
2.1.2 Сбор
нагрузки на чердачное перекрытие
Рисунок 2.3 - Конструкция чердачного перекрытия
Таблица 2.5 - Характеристики материалов элементов чердачного перекрытия
Сбор нагрузок на 1м2 чердачного перекрытия представлен в таблице
2.6.
Таблица 2.6 - Сбор нагрузок на 1м2 чердачного перекрытия, Па
|
Вид нагрузки
|
Подсчёт
|
Норм.нагр
|
|
Расч. нагр.
|
|
1 Ц/п раствор
|
ρ · t ·
10 =2000*0,05*10
|
1000
|
1,3
|
1300
|
|
2
Пенопористирол
|
ρ · t ·
10 =15*0,210*10
|
32
|
1,2
|
38
|
|
3 Пароизоляция
|
ρ · t ·
10 =
|
1
|
1,2
|
1,2
|
|
4 Ж/б плита
|
ρ · t ·
10 =
|
3122
|
1,1
|
3434
|
|
5 Итого
постоянная
|
S(1+2+3+4)
|
4155
|
-
|
4773
|
|
6 Временная
|
СП
20.13330.2011.табл.8.3 п.8
|
700
|
1,3
|
910
|
|
7 Итого полная
|
S(5+6)
|
5725
|
-
|
6640
|
2.2 Расчет фундамента по оси В
Определяем вес стены и фундаментных блоков.
Вес стены и фундаментных блоков определяется по формуле:
(2.3)
где
- плотность материала, кг/м3;
- толщина материала, м;
- высота этажа, м
- количество этажей, м
=1800*0,380*2*10= 46580,4 н/м
(2.4)
- толщина блоков, м;
- высота подвала, техэтажа, м
=2400*0,4*1,9*10=18240 Н/м
l1 = 1,8 l2=6,25
Грузовая площадь на фундамент равна половине перекрываемых
пролётов, от перекрытия-за вычетом толщины стены. При определении грузовой
площади от покрытия по наружной стене следует учесть привязку наружной грани и
карнизный свес. Таким образом, грузовая площадь на фундамент по оси В равна:
2.2.1
Определение глубины заложения фундамента
Глубина заложения зависит от глубины промерзания, вида
грунтов и конструкции здания. Нормативная глубина промерзания (dfn)
определяется по карте. Для городов Вологодской области определяется по таблице.
Район строительства: Сокол, dfn= 150 см;
1. От промерзания
Расчетная глубина промерзания определяется по формуле:
df= kh· dfn (2.9)
Коэффициент влияния теплового режима здания kh=0,7
Расчетная глубина
промерзания составляет: df =1,04м=1,50*0,7=1,05м
. От
грунтов=h1+0,5=0,6+0,5=1,1 м
. От
конструкции зданияв= -1,1-(-2,25)=1,15м=1,15+0,5=1,65
Из трёх значений
примем наибольшее: d=1,65 м, тогда отметка подошвы будет
,1-1,65=-2,75
2.2.2
Определение ширины подошвы фундамента
Определить, какой грунт является основанием. Если h1+h2>d,
то основанием является грунт №2. По инженерно- геологическим изысканиям имеем:
1+ h2 =2,00 > d =1,65м.
Следовательно, основанием является грунт №2: Суглинок лёгкий.
Рисунок 2.4 - Конструкция фундамента
Показатель
текучести IL=0,58
Коэффициент
пористости: е=0,6
.2.3
Определение ширины подошвы
При
определении ширины подошвы фундамента глубиной заложения будет величина d2
- расстояние от пола подвала до подошвы:
2=hcf+hs , м, (2.10)
где hcf=0,2 м -
толщина пола подвала; s- толщина слоя грунта со стороны подвала,
определяется по разнице отметок. s=-2,75-(-2,225) - 0,2=0,32м2
=0,2+0,32=0,52 м
Предварительно ширина подошвы определяется из условия:
тр=
,м (2.11)
где Nn - нагрузка на 1 погонный метр
фундамента;
R0 - расчетное сопротивление грунта;
- средний удельный вес материала фундамента и грунта на его
уступах, кН/м3
- расстояние от пола подвала до подошвы фундамента, м.
bтр =160/260-20*0,5=0,6м
Принять предварительно b=0,6 м, Rо=260 кПа
.2.4
Определяем расчётное сопротивление грунта R и уточняем ширину подошвы
фундамента b
Далее следует определить расчетное сопротивление грунта R и
уточнить ширину подошвы фундамента b. Для этого определить средний удельный вес
грунта над и под подошвой фундамента. Если основанием является грунт №2, то:
(2.12)
(2.13)
= 12,0*0,6+21,3(1,75-0,6)/18,11 кН/м3
=
21,3*(0,6+1,4-1,75)+20,5*1,5/0,6+1,4+1,5-1,75=20,61 кН/м3
Далее следует определить приведенную глубину заложения d1
фундамента: где γcf- удельный вес
конструкции пола подвала; для бетонных полов
γcf = 22 - 23 кН/м31
=0,32+0,2*22/18,11=0,56 м
2.2.5
Определение механических характеристик грунта основания
Сn=25 кПа
ϕn=19
Му=0,47
Мq=2,89
Мс=5,48
Определить коэффициенты условий работы грунта и здания.
ϒс1=1,0ϒс2 =1,0
Коэффициент k=1,1, так как механические характеристики грунта
определены косвенно. Коэффициент kz=1
Определяем расчётное сопротивление грунта:
, КПа, (2.14)
где γс1 и γс2 - коэффициенты условий работы
соответственно грунтового основания и сооружения во взаимодействии с
основанием; - коэффициент надежности, принимаемый при определении прочностных
характеристик грунта непосредственными испытаниями;- коэффициент, принимаемый
равным при ширине подошвы фундамента;
Mγ; Mq, Мс - коэффициенты, зависящие от угла
внутреннего трения несущего слоя грунта ; - ширина подошвы фундамента,
м;=1,0*1,0/1,1(0,47*1*0,6*20,61+2,89*0,56*18,11+(2,89-1)*1,22*18,11+5,48*25=192
кПа
.2.6
Уточнение ширины подошвы фундамента
Уточнить ширину подошвы фундамента и принять марку
фундаментной плиты по ГОСТ13580-85 с запасом
(2.15)
тр
=160/192 - 20 * 0,5 = 160/182 = 0,879 м
Принимаем b=1,0 м. С новым значением b расчётное сопротивление
грунта составляет: =0,9*(9,68+29,31+41,75+137) = 195,96 кПатр
=160/185=0,9 м
Окончательно ширина подошвы составляет: b =1,0 м
Проверить давление под подошвой фундамента:
=160/1,0+20*0,5=170 кПа
σ =170 <R = 196 кПа. Следовательно, давление под подошвой
фундамента не превышает расчётного сопротивления грунта.
σ = 170 кПа=0,17Мпа < 0,22 следовательно
ФЛ10.24-1=1000 мм; l=2380 мм; h=300 мм; а=250 мм
.2.7 Расчёт
тела фундаментной плиты
Определить реактивный отпор грунта от расчетной нагрузки:
(2.16)
=160*1,2/1,0+20*0,5=182 кПа
Рисунок 2.5 - Расчетная схема фундамента
Класс бетона В10 Rbt=0,56 МПа
Расчетная схема фундамента - консоль, жестко защемленная по грани
фундаментных блоков и загруженная снизу реактивным сопротивлением грунта.
Защитный слой бетона фундаментной плиты должен быть не менее 30мм.
Определить расстояние от центра рабочей арматуры до подошвы фундаментной плиты:
а= hз.сл.+d/2,
где d=10мм- предварительно.
а=40мм
Рабочая высота фундаментной плиты:
h0=h-а0 = 300-40=260 мм.
Проверяем прочность бетона на срез от действия поперечной силы по
грани фундаментных блоков:
(2.17)
54,6 кН<145,6 кН
Вывод: прочность на срез обеспечена.
.2.8
Армирование фундамента
Арматурные сетки фундаментных плит расположены в нижней
растянутой зоне. Рабочая арматура - поперечная. Марка сетки соответствует марке
плиты. Определить класс рабочей арматуры фундамента.
Класс рабочей арматуры: d=5 мм, В500, Rs=410 МПа
Максимальный изгибающий момент у грани стены равен:
(2.18)
М=182*0,32/2=8кНм
Площадь рабочей арматуры фундамента:
ФЛ10.24-1 диаметр рабочей арматуры d=5 мм; шаг=125
Число стержней на 1 погонный метр фундамента:
(2.20)
= 1/0,1=10шт.
Имеем: 8ø5 В500 с
Аs=196 мм2 > Аsтр=83 мм2 достаточно.
2.3 Расчет
фундамента по оси Г
Определяем вес стены и фундаментных блоков.
Вес стены и фундаментных блоков определяется по формулам (2.3) и (2.4).
Для наружной стены следует учесть коэффициент проемности, который
определяется по формуле:
(2.21)
где Аок- площадь всех окон, м2;
Аст- площадь стены, м2;
Тогда вес стены по оси Г определяется по формуле:
(2.22)
Грузовая площадь на фундамент равна половине перекрываемых пролётов, от
перекрытия за вычетом толщины стены. При определении грузовой площади от
покрытия по наружной стене следует учесть привязку наружной грани и карнизный
свес. Таким образом, грузовая площадь на фундамент по оси Г равна:
От перекрытия по оси Г:
(2.23)
где
, м - пролет
привязка внутренней грани стены
От покрытия и чердака по оси Г:
(2.24)
(2.25)
где
- привязка наружной грани стены;
- карнизный
свес крыши, равна 0,6м.
b=0,64-0=0,64
м
Нагрузка на один погонный метр фундамента по оси Г определяется по
формуле (2.8).
.3.1 Определение глубины заложения фундамента
Глубина заложения зависит от глубины промерзания, вида грунтов и
конструкции здания. Нормативная глубина промерзания (dfn)
определяется по карте. Для городов Вологодской области определяется по таблице.
Район строительства: Сокол,dfn=150 см;
От промерзания.
Расчетная глубина промерзания определяется по формуле (2.9).
Коэффициент влияния теплового режима здания kh=0,7
Расчетная глубина промерзания
составляет: df = 1,04 м.=1,50*0,7=1,05 м
От грунтов:
d=h1+0,5=0,6+0,5=1,1
м
От конструкции здания:
dв=
-1,1-(-2,25)=1,15 м
d=1,15+0,5=1,65 м
Из трёх значений примем
наибольшее: d=1,65 м, тогда отметка подошвы будет -1,1-1,65= -2,75
м
.3.2 Определение ширины
подошвы фундамента
Определить, какой грунт
является основанием. Если h1+h2>d, то основанием
является грунт №2. По инженерно-геологическим изысканиям имеем:1+ h2
=2,00>d =1,65м.
Следовательно, основанием
является грунт№2: Суглинок лёгкий.
Показатель текучести IL
= 0,58; Коэффициент пористости: е = 0,6
Определение ширины подошвы
При определении ширины
подошвы фундамента глубиной заложения будет величина d2 - расстояние
от пола подвала до подошвы.
Толщина слоя грунта со
стороны подвала по формуле (2.10):
hs=-2,75-(-2,225)-0,2=0,32м
Расстояние от пола подвала до
подошвы:2 =0,2+0,32=0,52 м
Предварительно ширина подошвы
определяется из условия по формуле (2.11):
bтр=138,91/260-20*0,5=0,6
м
Принять предварительно b=0,6
м
Rо=260 кПа
Определяем расчётное
сопротивление грунта R и уточняем ширину подошвы фундамента b
Далее следует определить
расчетное сопротивление грунта R и уточнить ширину подошвы фундамента b. Для
этого определить средний удельный вес грунта над и под подошвой фундамента.
Если основанием является грунт №2, то по формулам (2.12) и (2.13):
= 12,0*0,6+21,3(1,75-0,6)/18,11 кН/м3
= 21,3*(0,6+1,4-1,75)+20,5*1,5/0,6+1,4+1,5-1,75=20,61
кН/м3
Далее следует определить
приведенную глубину заложения d1 фундамента:
γcf -
удельный вес конструкции пола подвала; для бетонных полов
γcf =22-23
кН/м31 =0,32+0,2*22/18,11=0,56 м
.3.3 Определение механических
характеристик грунта основания
Сn=25
кПаϕn=19
Му=0,47
Мq=2,89
Мс=5,48
Определить коэффициенты
условий работы грунта и здания.
ϒс1=1,0ϒс2
=1,0
Коэффициент k=1,1, так как
механические характеристики грунта определены косвенно. Коэффициент kz
= 1
Определяем расчётное
сопротивление грунта по формуле
(2.14):=1,0*1,0/1,1(0,47*1*0,6*20,61+2,89*0,56*18,11+(2,89-1)*1,22*18,11+5,48*25=182
кПа
2.3.4 Уточнение ширины
подошвы фундамента
Уточнить ширину подошвы
фундамента и принять марку фундаментной плиты по ГОСТ13580-85 с запасом так,
чтобы выполнялось условие: b ≥ bтр
Требуемая ширина подошвы
фундамента по формуле (2.15):
=138,91/182-20*0,5=0,85 м
Принимаем b=1,0
м. С новым значением b расчётное сопротивление грунта
составляет:=1,0*1,0/1,1(0,47*1*1*20,61+2,89*0,56*18,11+(2,89-1)*1,22*18,11+5,48*25=185
кПа
=138,91/185=0,81 м
Окончательно ширина подошвы
составляет: b =1,0 м
Проверить давление под
подошвой фундамента:
=138,91/1,0+20*0,5=150 кПа
σ
=150 кПа < R = 185 кПа. Следовательно,
давление под подошвой фундамента не превышает расчётного сопротивления грунта.
σ
= 150 кПа = 0,15 МПа < 0,185 МПа,
следовательно ФЛ10.24-1.
b=1000; l=2380; h=300; а=250
.3.5 Расчёт тела фундаментной
плиты
Определить реактивный отпор
грунта от расчетной нагрузки по формуле (2.16):
=138,91*1,2/1,0+20*0,5=177 кПа
Класс бетона В10 Rbt=0,56 Мпа=560 кПа.
Расчетная схема фундамента -
консоль, жестко защемленная по грани фундаментных блоков и загруженная снизу
реактивным сопротивлением грунта.
Определить консольный свес
фундаментной плиты по формуле (2.17):
гдеt = 0,6м-
толщина блока ФБС.= 1,0-0,6/2=0,2 м,
Защитный слой бетона
фундаментной плиты должен быть не менее 30мм. Определить расстояние от центра
рабочей арматуры до подошвы фундаментной плиты:
а= hз.сл.+d/2,
где d=10мм- предварительно.
а=35мм
Рабочая высота фундаментной
плиты:0=h-а0 = 300-35=265 мм.
Проверяем прочность бетона на
срез от действия поперечной силы по грани фундаментных блоков по формуле
(2.17):
х0,2<560х0,265кПа
,4<148кПа
Вывод: прочность на срез
обеспечена.
.3.6 Армирование фундамента
Арматурные сетки фундаментных
плит расположены в нижней растянутой зоне. Рабочая арматура - поперечная. Марка
сетки соответствует марке плиты. Определить класс рабочей арматуры фундамента
по ГОСТ С10.24.-1.
Класс рабочей арматуры: d=5мм,
В500, Rs=410 МПа=41*104 кПа
Максимальный изгибающий
момент у грани стены равен по формуле (2.18):
М=177*0,22/2=3,54
кНм
Площадь рабочей арматуры
фундамента по формуле (2.19):
ФЛ10.24-1 диаметр рабочей
арматуры d=5; шаг = 125
Число стержней на 1 погонный
метр фундамента по формуле (2.20):
n= 1/0,1=10шт.
Имеем: 8ø5 В500 с Аs = 196 мм2 > Аsтр=36мм2 достаточно.
.4 Расчет элементов стропильной крыши
Исходные данные:
Вид кровли - оцинкованная кровельная сталь t=0,7 мм;
угол наклона стропил - 22˚;
порода древесины - сосна 2 сорта;
обрешётка - доска сечением 32х150мм, сплошная
шаг стропильных ног - S=1000мм
сечение стропильной ноги - 125х200(h) мм (предварительно)
2.4.1Подбор
сечения стропильной ноги
Сбор нагрузки на стропильную ногу представлен в таблице 2.6.=2,400кН/м2 -
расчётное значение веса снегового покрова горизонтальной поверхности земли, m = 1 при a £ 25°
Таблица 2.6 - Сбор нагрузки на стропильную ногу, Па
Стропильная нога рассчитывается как однопролётная балка с наклонной осью.
Расчетная схема стропильной ноги представлена на рисунке 2.8.
Определяем максимальный изгибающий момент от нормативной и расчётной
нагрузки.
(2.21 )
(2.22 )
Рисунок 2.6 - Расчетная схема стропильной ноги
2.4.2
Определение расчётных характеристик древесины.
Расчётное сопротивление древесины на изгиб: для сосны: Rтаблu=15·103
кН/м2, mn=1, mb=1 для условий эксплуатации А2
u=Rтаблu·mn·mb,
кН/м2 (2.23 )
u=15·103·1·1=15·103
кН/м2
Найдем требуемый момент сопротивления:
;
Найдем высоту сечения, ширину стропильной ноги предварительно назначим
две доски по 5 см.
,
принимаем сечение стропильной ноги 125х200 мм.
Определяем характеристики сечения: момент сопротивления принятого
сечения.
(2.24)
Момент инерции:
(2.25)
Проверяем прочность принятого сечения:
(2.26 )
Прочность стропильной ноги обеспечена.
Определяем прогиб стропильной ноги.
(2.27)
Условие выполняется, сечение стропильной ноги подобрано верно.
Окончательно принимаем стропильную ногу сечением 125х200(h) мм.
3.
ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ
Данная технологическая карта разработана на производство работ по
устройству фундаментов.
В состав работ, рассматриваемых технологической картой, входят:
срезка растительного слоя;
разработка грунта;
монтаж железобетонного фундамента ленточного типа.
Следует подобрать машины, оборудование и инвентарь, необходимый при
данных работах, рассчитать трудовые затраты на земляные и монтажные работы, а
также составить календарный план производства работ.
.1 Исходные
данные для проектирования производства работ
.1.1
Параметры здания
Длина здания в осях 30,70 м, ширина 13,18 м с ленточными фундаментами под
наружными и внутренними стенами. Отметка низа фундаментов
.445.
.1.2
Параметры грунта
Толщина растительного слоя (hР.СЛ.) 0,3
м. Уровень грунтовых вод лежит ниже глубины заложения фундамента.
Характеристики грунта представлены в таблице 3.1.
Определяем:
1 группу грунта при механизированной
разработке [12],
2 объемную массу грунта [12],
3 крутизну откоса [12],
4 показатели разрыхления грунтов [12].
Таблица 3.1 - Характеристика условий разработки грунта
|
Показатели грунта
|
Суглинок бурый
мягкопластичный
|
Грунт растительного слоя
|
|
1. Группа грунта:
|
|
|
|
при механизированной
разработке - естественного грунта - разрыхленного грунта
|
II I
|
I I
|
|
при ручной разработке
(только подчистка)
|
II
|
I
|
|
2. Объемная масса грунта g; т/м3
|
1,75
|
1,2
|
|
3. Крутизна откоса: 1:m -
при глубине выемки до 1,5 м; - при глубине выемки до 3 м; - при глубине
выемки до 5 м; - для насыпных и неуплотнённых грунтов при глубине выемки до
1,5 м
|
1:0 1:0,5 1:0,75
|
1:0,67
|
|
4. Коэффициент увеличения
объема грунта
|
|
|
|
Кп - коэффициент
первичного разрыхления
|
1,3
|
1,25
|
|
Ко - коэффициент
остаточного разрыхления
|
1,05
|
1,04
|
|
5. Глубина промерзания
(нормативная); м
|
1,7
|
|
.2 Земляные
работы
.2.1 Объем
работ по срезке растительного слоя
Независимо от формы земляных выемок растительный слой снимается по всей
площади будущего здания, а также дополнительно вдоль здания по всему периметру
с участков, предназначенных для устройства отмостки, постоянных и временных
дорог, складских площадок и т.д. В данном дипломном проекте площадь очищаемой
поверхности составляет 2621 м2.
Срезку растительного слоя производим за два прохода бульдозером по одному
следу на глубину 15 см . Срезку производим последовательно, разделяя один ход
бульдозера на 17 частей по 2,5 метра каждый, включая две крайние части по 2,84
м. Срезать начинаем с дальнего насыпаемому кавальеру участка.
Определяем объем срезаемого грунта:
V = F∙hР.СЛ.∙kП =2621∙0,3∙1,25=982,9 м3
где hР.СЛ - толщина растительного слоя, равная 0,3 м.
Определяем объем одного кавальера:
VКАВ=V/2=983,9/2=491,4 м3
Для проведения работ по срезке растительного слоя и последующей
планировке поверхности выбираем бульдозер ДТ-75.
Определяем объем вывозимого грунта из кавальера:
V0=A∙B∙hР.СЛ∙kП.=30,70∙13,18∙0,3∙1,25=151,7 м3
Схема срезки растительного слоя представлена на рисунке 3.1.
.2.2 Расчет
кавальера растительного слоя
Кавальер устраиваем протяженностью равной ширине устраиваемой выемки LКАВ = 43,18 м.
Площадь поперечного сечения кавальера
FКАВ
= VКАВ/ LКАВ = 491,4/43,18=11,38 м2.
Принимаем h=2,5 м
Fкав=(а+1,675)·h
Находим параметр а из уравнения:
а=2,877 м.
НДБ-начало движения бульдозера
ЗНД-завершение движения бульдозера
Рисунок 3.2- Схема срезки растительного слоя бульдозером
Данные геометрических характеристик кавальера представлены на рисунке
3.3.
Рисунок 3.3- Поперечное сечение кавальера
.2.3
Определение параметров земляных сооружений
При определении размеров земляного сооружения необходимо учитывать
размеры фундаментов, шпунтового ограждения, опалубки и ее элементов креплений и
т.д.
При устройстве ленточных фундаментов под здание выбран следующий вариант
загружения - общий котлован. Размеры котлована по дну складываются из
расстояния между осями, привязки подошвы фундамента к оси плюс по 0,2 м с
каждой стороны фундамента для устройства песчаной подушки.
Исходя из плана фундамента максимальные размеры котлована по дну:
А = 30,70 + 0,855+ 0,780 + 0,2·2= 32,735 м
В = 13,18 + 2,08 + 0,96 + 0,2·2= 16,62 м
.2.4 Подсчет
объема земляного сооружения
Определив размеры котлована, объем определяем по формулам расчета объемов
различных геометрических тел. При сложной конфигурации - сооружение разбивается на отдельные
простые объемы.
Объем прямоугольного котлована определяется по формуле:
, м3,
где Нк - глубина котлована, м;
А, В - соответственно ширина и длина
котлована по дну, м;
С, D -
соответственно ширина и длина котлована по верху, м.
Посчитаем объем котлована:
А=32,74 м ; В=16,62 м; С = 36,09 м; D = 19,97 м
VK =
2,445/6·(32,74·16,62+36,09·19,97+(32,74+36,09)·(16,62+19,97)) =
= 1541,7 м3
Устройство пандуса для съезда в котлован бульдозера не требуется, т.к.
подчистка дна котлована производится вручную.
.2.5 Подсчет
объемов работ по подчистке дна котлована
Объем подчистки дна котлована после отрывки его экскаватором:
, м3
где Fк- площадь дна котлована, м2;
hн - толщина недобора грунта.
При работе экскаватора «обратная лопата» допускаемый недобор hн=15см.
.2.6 Подсчет
объемов работ по обратной засыпке
Объем грунта обратной засыпки (
) определяется исходя из того, что
проектируемое здание с подвалом. Тогда обратная засыпка будет осуществляться лишь
для пазух по периметру здания с учетом коэффициента остаточного разрыхления (
).
,
Vпазух= VК-S∙h
Vпазух =1541, 7-476, 2∙2,445= 377, 4
м3
где S - площадь здания по наружному контуру
фундаментных блоков, м2;
h -
глубина пазух, м.
359,4 м3
Грунт обратной засыпки необходимо уплотнить послойно. Засыпку производят
бульдозером, а уплотнение электротрамбовкой.
Объем работ по уплотнению грунта измеряется в м2, тогда
суммарная площадь уплотняемого грунта (Fупл) определяют по
формуле:
, м2 ,
где hу - толщина слоя грунта, который может быть уплотнен механизмом. hу=0,2м
.2.7 Выбор экскаватора
Выбран экскаватор ЭО-3323 (рисунок 3.4). Вместимость ковша - 0.5 м.
Наибольшая глубина копания - 5,4 м. Наибольший радиус копания - 8,5 м.
Наибольшая высота выгрузки - 4,9 м. Мощность - 74,8 л.с. Масса экскаватора - 14
т.

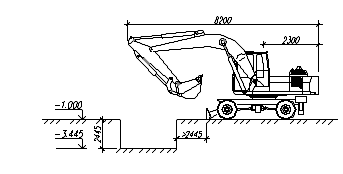

Рисунок 3.4- Схема расположения экскаватора ЭО-3323 при разработке
котлована
3.3 Монтажные
работы
.3.1 Подсчет
объемов монтажных работ
На основании данных проекта определяем количество монтажных элементов, их
массу и размеры по спецификациям или каталогам типовых конструкций или
справочным данным. Данные по определению количества монтажных элементов и
перечень рабочих процессов заносим в таблицу 3.2.
Сводная ведомость объемов работ является исходным документом для
составления калькуляции трудовых затрат и выбора монтажных и транспортных
машин.
Таблица 3.2 - Сводная ведомость монтажных элементов
|
Поз.
|
Ед. изм
|
Кол-во
|
Эскиз и размеры конструкций
(мм), формула подсчета
|
Масса (т),
|
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
|
ФЛ1
|
Плита фундаментная ФЛ
12.24-2 ГОСТ 13580-85
|
шт.
|
14
|
|
1,63
|
|
|
ФЛ2
|
Плита фундаментная ФЛ
10.12-1 ГОСТ 13580-85
|
шт.
|
4
|
|
0,65
|
|
|
ФЛ3
|
Плита фундаментная ФЛ
10.24-1 ГОСТ 13580-85
|
шт.
|
23
|
|
1,38
|
|
|
ФЛ4
|
Плита фундаментная ФЛ
10.8-1 ГОСТ 13580-85
|
шт.
|
15
|
|
0,42
|
|
|
ФЛ5
|
Плита фундаментная ФЛ
12.8-2 ГОСТ 13580-85
|
шт.
|
7
|
|
0,50
|
|
ФЛ6
|
Плита фундаментная ФЛ
8.24-3 ГОСТ 13580-85
|
шт.
|
10
|
|
1,15
|
|
ФЛ7
|
Плита фундаментная ФЛ
8.12-3 ГОСТ 13580-85
|
шт.
|
4
|
|
0,55
|
|
ФБС1
|
Фундаментный блок сплошной
ФБС 24-4-6-т ГОСТ 13579-85
|
шт.
|
64
|
|
1,3
|
|
ФБС3
|
Фундаментный блок сплошной
ФБС 24-6-6-т ГОСТ 13579-85
|
шт.
|
76
|
|
1,96
|
|
ФБС4
|
Фундаментный блок сплошной
ФБС 9-4-6-т ГОСТ 13579-85
|
шт.
|
71
|
|
0,47
|
|
ФБС6
|
Фундаментный блок сплошной
ФБС 9-6-6-т ГОСТ 13579-85
|
шт.
|
76
|
|
0,7
|
|
|
ФБС7
|
Фундаментный блок сплошной
ФБС 12-4-3-т ГОСТ 13579-85
|
шт.
|
100
|
|
0,31
|
|
|
ФБС8
|
Фундаментный блок сплошной
ФБС 12-5-3-т ГОСТ 13579-85
|
шт.
|
14
|
|
0,38
|
|
|
ФБС9
|
Фундаментный блок сплошной
ФБС 12-6-3-т ГОСТ 13579-85
|
шт.
|
113
|
|
0,46
|
|
|
ФБС12
|
Фундаментный блок сплошной
ФБС 12-4-6-т ГОСТ 13579-85
|
шт.
|
57
|
|
0,64
|
|
|
ФБС13
|
Фундаментный блок сплошной
ФБС 12-5-6-т ГОСТ 13579-85
|
шт.
|
44
|
|
0,79
|
|
|
ФБС14
|
Фундаментный блок сплошной
ФБС 12-6-6-т ГОСТ 13579-85
|
шт.
|
45
|
|
0,96
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.3.2 Выбор
монтажных приспособлений
Для монтажа фундаментных блоков и подушек ленточного типа принимаем
двухветвевые стропы 2СК-2,5 с грузоподъемностью 2,5 т, массой 100 кг с
расчетной высотой 2,0 м, четырехветвевые стропы 4СК-1,25 с грузоподъемностью
1,25 т, массой 40 кг с расчетной высотой 2,0 м.
.3.3 Выбор
монтажного крана
Подбор крана производится сравнением технических параметров крана с
требуемыми.
Вылет крюка крана определяем, используя разрез.
, м,
где a - конструктивный размер,
определяемый строительными чертежами и схемой производства работ, a = 7,89;
b -
размер, принимаемый равным 0,2 м;
c -
размер, определяемый по таблице 3 СНиП, принимается равным 2,55м;
d -
конструктивный размер крана 2,18 м.
Максимальная грузоподъемность:
Для установки фундаментного блока определяем высоту подъёма крюка
,
где
- превышение обреза фундамента относительно уровня стоянки
крана,
где
- безопасный зазор,
;
- высота элемента, принимаем 0,6 м;
- высота строповки,
.
Принимаем кран ДЭК-251 грузоподъемность 25 т, стрела 19 м.
Рисунок 3.5 - Грузовысотная характеристика крана ДЭК-251
.4
Комплексно-механизированный способ производства нулевого цикла и
технико-экономическое обоснование производства работ
.4.1
Определение трудоемкости работ
Трудоемкость определяют, составляя калькуляцию трудовых затрат на
основании объемов работ [20] и представляют в виде таблицы. Калькуляция
трудозатрат приведена в приложении 1.
.4.2 График
производства работ
График производства работ заполняется на основании калькуляции
трудозатрат и в соответствии с запланированной сменностью работ.
При планировании необходимо обеспечить полную загрузку машин и
организовать производство работ поточным методом с соблюдением правильной
последовательности ведения отдельных работ и обеспечение их качества. Следует
стремиться к тому, чтобы промежуток времени между отрывкой котлована и
устройством фундаментов был минимальным. После возведения фундаментов следует
производить засыпку пазух с тщательным уплотнением грунта. График производства
работ представлен в виде таблицы и приведен на листе графической части.
.5 Техника
безопасности
Мероприятия по технике безопасности должны обеспечивать безопасное
ведение работ в конкретных условиях строительной площадки. Они разрабатываются
в соответствии со СНиП 12-04-2002, часть 2 и СНиП 12-03-2001, часть 1.
.5.1
Организация строительной площадки, участков работ и рабочих мест
В зонах постоянных действующих опасных для людей производственных
факторов чтобы не доопустить проникание посторонних людей требуется защитить
ограждениями и соответствующими надписями. Производство непосредственно
строительно-монтажных работ в этих зонах, запрещено.
Строительная площадка в заселенных местах или на территории
функционирующих предприятий во избежание доступа чужих лиц должна быть
огорожена. Ограждения, прилегающие непосредственно к местам массового прохода
людей, нужно снабдить сплошным защитным козырьком.
Строительная площадка, должна освещаться где производятся работы, сами
места рабочих, подъезды и проходы к таким местам в неясное время суток. Свет не
должен быть ослепляющий работающих. В местах где нет освещенности такие работы
запрещены.
Проходы с уклоном более 200 должны обязательно оборудованы
трапами или лестницами с соответствующим ограждением.
Ширина проходов к рабочим местам и на рабочих местах должна быть не менее
0,6 м, а высота проходов в свету - не менее 1,8 м.
Подача стройматериалов, конструкций и узлов оснащения на рабочие места
должна выполняться в технологическом порядке, гарантирующей безопасность
различных работ. Допускается складировать различные материалы и оборудование на
местах рабочих только так, чтобы они не мешали и не создавали опасность вовремя
выполнении работ и не выставлялись в проходы.
Строительный различный мусор со строящихся зданий, с помогающих лесов
следует спускать только по закрытым желобам, или в закрытых ящиках,
контейнерах. С высоты не более 3 м разрешено сбрасывать строительный мусор. Для
обеспечения безопасности следует место куда будет сбрасываться строительный
мусор оградить или поставить человека который будет следить.
.5.2
Эксплуатация строительных машин
Не в коем случае не дапускается оставлять машины без надзора с запущенным
двигателем.
Только за приделами призмы разрешены работы, перемещение, также работа
машин в близи котлованов, траншей и т.д. Из-за неукрепленных откосов данные
устанавливаются проектом производства работ.
Для того чтобы не допустить опрокидывание, перемещение этому могут
служить ветер или уклон данного места) машин при их эксплуатации
непосредственно необходимо принять меры которые будут предупреждать.
3.5.3 Техника
безопасности при устройстве котлована
Для того чтобы грунт не размывало, исключить образование оползней, в
местах где производятся земляные работы перед тем как начать выполнять работы
необходимо непосредственно обеспечить отвод вод как подземных, так и надземных.
Перед началом работ требуется очистить территорию от деревьев, мусора
строительного и валунов.
До начала выполнения земляных работ в пунктах расположения работающих
подземных коммуникаций обязательно должны быть разработаны и согласованы с
соответствующими организациям, эксплуатирующими эти самые коммуникации,
мероприятия по безопасным производствам труда, а местоположение подземных
коммуникаций на месте обозначено надлежащими знаками, надписями.
Другие работы не разрешается производить когда работает экскаватор, а
также нахождение работников в зоне действия экскаватора плюс пять метров.
Грунт, извлеченный из котлована, требуется располагать на расстоянии
непосредственно не менее полуметра от бровки выемки.
У котлованов с откосами которые были увлажнены производить работы
возможно только очень тщательного осмотра мастером.
Перед тем как допустить работающих в котлован проверяется устойчивость
откосов.
Односторонняя засыпка пазух при устройстве фундаментов разрешается в
соответствии с ППР после выполнения мероприятий, гарантирующих устойчивость
конструкции, при соответствующих условиях, способах и порядке засыпки.
Только регулировщик определяет место разгрузки автотранспорта.
3.5.4
Монтажные работы
Строповку различных конструкций так и оборудования требуется осуществлять
грузозахватными средствами, оборудующими возможность дистанционной строповки с
рабочего непосредственно горизонта в тех случаях, когда высота до замка
средства больше двух метров.
Для того что бы различные элементы конструкций, которые монтируются или
соответствующего оборудования во время движения должны не осуществлять
раскачивание и вращение гибких стяжек.
Оставлять на весу различные элементы конструкций запрещено.
Различные инвентарные лестница, мостики и трапы , которые имеют
ограждения требуется применять для передвижения монтажников с конструкции на
конструкцию.
Запрещено осуществлять монтажные работы на определенной высоте в местах,
которые открыты при скорости ветра 15 м/с или гололеде, тумане, грозе, которые
ухудшают видимость работ. Работы по передвижению и установке вертикальных
различного рада панелей и подобных им конструкциям с большой так таковой
парусностью следует завершать при скорости ветра десять м/с и больше.
.6 Контроль и
оценка качества работ
.6.1 При
устройстве котлована
Допускаемые отклонения размеров земляного сооружения:
. Отклонение осей земляного сооружения
0,05 м
. Увеличение крутизны откосов не допускается
. Отклонение по срезке толщины плодородного слоя 10%
Примечание: отклонение в сторону увеличения ширины сооружения, а также в
сторону уположения откосов допускаются, но объем излишнего (против проекта)
грунта в объем работ не включается.
Таблица 3.3 - Перечень технологических процессов, подлежащих контролю при
устройстве котлована
|
№ п/п
|
Наименование технологических
процессов
|
Предмет контроля
|
Способ контроля и
инструмент
|
Время проведения контроля
|
Ответственный за контроль
|
Технические характеристики
оценки качества
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
1
|
Подготовительные работы
|
Точность выполнен вертикал
планировкиповерхности строительной площадки
|
Визуально
|
До начала работ
|
Мастер
|
|
|
2
|
Разбивка осей сооружения
|
Точность определения границ
котлована
|
С помощью теодолита и
рулетки
|
До начала работ
|
Мастер
|
0,05 м
|
|
3
|
Механизированая разработка
грунта
|
Отклонения отметок дна
котлована от проектных
|
С помощью теодолита и
рулетки
|
В процессе работ
|
Мастер
|
0,05 м
|
|
|
Соответствие вида и
характеристик вскрытого грунта естественных оснований изысканиям
|
Технический осмотр всей
поверхности основания
|
В процессе работ
|
|
Должны соответствовать
проекту
|
|
|
Точность размеров котлована
в плане
|
С помощью теодолита и
рулетки
|
После окончания работ
|
|
Увеличение крутизны не
допускается
|
|
|
Соответствие крутизны
откосов проектной
|
С помощью нивелира и рулетки
|
После окончания работ
|
|
|
|
|
Наличие паспортов на
железобетонные конструкции; соответствие геометрических размеров блоков
проекту; наружные дефекты
|
Визуально, с помощью
стального метра, рулетки
|
До начала монтажа
|
|
|
|
4
|
Разбивка осей фундамента
|
Правильность натяжения
осей, точность перенесения осей на блоки фундаментов
|
С помощью теодолита
|
До начала монтажа
|
Мастер
|
0,05 м
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3.6.2 При
монтаже блоков стен подвалов
Предельные отклонения при монтаже блоков стен подвалов принять в соответствии
с требованиями СНиП 3.03.01-87:
. Отклонение от совмещения установочных ориентиров блоков стен подвала с
рисками разбивочных осей ….. 12 мм.
. Отклонения отметок опорных поверхностей блоков стен подвала:
до устройства выравнивающего слоя ….. - 20 мм;
после устройства выравнивающего слоя ….. ± 5 мм.
. Отклонение от совмещения ориентиров (рисок геометрических осей, граней)
в нижнем сечении установленных блоков с установочными ориентирами (рисками
геометрических осей или гранями нижележащих элементов, рисками разбивочных
осей) фундаментов и ранее установленных блоков стен подвалов ….. 8 мм.
Таблица 3.4 - Перечень технологических процессов, подлежащих контролю
|
№ п/п
|
Наименование
технологических процессов
|
Предмет контроля
|
Способ контроля и инструмент
|
Время проведения контроля
|
Ответственный за контроль
|
Технические характеристики
оценки качества
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
1
|
Подготовительные работы
|
Определение состояния
грунтов
|
Визуально
|
До начала монтажа
|
Производитель работ,
Геодезист
|
|
|
|
Правильность расположения
котлована относительно разбивочного чертежа, надежность крепления
|
Визуально, с помощью
нивелира и рулетки
|
До начала монтажа
|
|
|
|
|
Отметка верха фундаментных
блоков или плит
|
С помощью нивелира
|
До начала монтажа
|
|
|
|
|
Правильность складирования
блоков
|
Визуально
|
До начала монтажа
|
|
|
|
2
|
Разбивка осей фундаментов
|
Точность определения
положения углов здания, соответствие проекту расстояний между осями сборных
фундаментов
|
С помощью теодолита и
рулетки
|
До начала монтажа
|
Производитель работ,
Геодезист
|
|
|
3
|
Установка блоков стен
подвала
|
Правильность и надежность
строповки
|
Визуально
|
В процессе установки
|
Производитель работ,
Геодезист
|
|
|
|
Точность установки блоков
стен подвала.
|
С помощью уровня и отвеса
|
В процессе установки
|
|
|
|
|
Соответствие отметок
проектным
|
Визуально
|
|
|
|
|
4
|
Подготовительные работы
|
Достаточность размеров
котлована
|
С помощью нивелира
|
После установки блоков
|
Мастер
|
0,05 м
|
|
|
Правильность расположения
котлована относительно разбивочного чертежа, надежность крепления
|
С помощью рулетки
|
До начала монтажа
|
|
|
|
|
Отметка верха фундаментных
блоков или плит
|
Визуально
|
До начала монтажа
|
|
|
|
|
Правильность складирования
блоков
|
Визуально, с помощью
стального метра, рулетки
|
До начала монтажа
|
|
|
|
5
|
Разбивка осей фундамента
|
Точность определения
положения углов здания, соответствие проекту расстояний между осями сборных
фундаментов
|
С помощью теодолита
|
До начала монтажа
|
|
12 мм
|
|
6
|
Установка блоков стен
подвала
|
Соответствие технологии
монтажа технологической карте
|
Визуально
|
В процессе установки
|
|
8 мм
|
3.7 Перечень
актов на скрытые работы
. Акт выноса в натуру (разбивки) основных осей здания (сооружения).
. Исполнительная схема выноса в натуру (разбивки) основных осей здания
(сооружения).
. Исполнительная схема котлована.
. Исполнительная схема фундаментов.
. Акт проверки качества грунтов основания.
. Акт на монтаж фундаментных блоков.
. Акт приемки подземной части здания (нулевого цикла).
3.8 Перечень
машин, инструментов, приспособлений и оборудования
Таблица 3.5 - Перечень машин, механизмов и оборудования
|
№ п/п
|
Наименование машин,
механизмов и оборудования
|
Тип, марка
|
Техническая характеристика
|
Назначение
|
Количество на звено
(бригаду),шт.
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1
|
Бульдозер
|
ДТ-75
|
Тип шасси - гусеничный Габариты: 4400 х1850х2710 мм
|
Механизированная срезка
растительного слоя
|
1
|
|
2
|
Экскаватор
|
ЭО-3323
|
Габариты: 7550х2500х3700
Емкость ковша, м3- 0,5 глубина копания,
м-5,4, радиус копания-8,5, мощность-74,8 л.с. Масса-14т.
|
Механизированная разработка
котлована
|
1
|
|
3
|
Автосамосвал
|
МАЗ-205
|
Грузоподъёмность- 6000кг. Объём кузова, м3-3,6
|
механизированная разгрузка
погрузка
|
1
|
|
4
|
Электротромбовка
|
ИЭ-4505
|
Масса-27 кг, глубина
уплотнения-0,2 м, производительность-13м/ч
|
Трамбование грунта
|
1
|
|
5
|
Кран монтажный
|
Грузоподьемность 25т,
стрела 19 м
|
Комплексно-механизированные
работы
|
1
|
|
6
|
Теодолит
|
ТТ-1
|
-увеличение зрительной
трубы, крат - 25; фокусное расстояние объектива, мм - 240; диаметр
горизонтального круга, мм: - 130;
|
Точность измерения гор. и
верт. углов
|
1
|
|
7
|
Нивелир
|
ИС-1
|
Класс точности по ГОСТ
8-82-В, Максимальная длина обрабатываемого изделия, мм-500
|
Предназначается для
нивелирования
|
1
|
Таблица 3.6 - Перечень технологической оснастки, инструмента, инвентаря и
приспособлений
|
№ п/п
|
Наименование оснастки,
инструмента, инвентаря и приспособлений
|
Марка, ГОСТ, ТУ или
организация-разработчик, номер рабочего чертежа
|
Техническая характеристика
|
Назначение
|
Количество на звено
(бригаду),шт.
|
|
1
|
2
|
3
|
4
|
5
|
6
|
|
1
|
Кельма
|
КБ-1
|
ГОСТ 9533-81
|
Для песчаных и каменных
работ
|
4
|
|
2
|
Молоток слесарный
|
Молоток 4850-0122
|
ГОСТ 2310-77Е
|
Для различных слесарных или
столярных работ
|
2
|
|
3
|
Щетка ручная из проволоки
|
-
|
ОСТ 17-830-80
|
Для очистки грубых
поверхностей
|
2
|
|
4
|
Конопатка стальная
|
К-50
|
ТУ 22-4301-82
|
Устранение мостиков холода,
теплоизоляция помещения; заделывание зазоров в углах, венцах, оконных и
дверных проемах; корректировка дефектов сборки дома; придание срубу
эстетичности и завершенного вида.
|
2
|
|
5
|
Ключ гаечный разводной
|
Ключ 7813-0034
|
ГОСТ 7275-75
|
Применяются накидные
позволяющим откручивать
|
4
|
|
6
|
Зубило слесарное
|
Зубило 2810-0187
|
ГОСТ 7811-86Е
|
Служит для рубки или снятия
слоя металла
|
2
|
|
7
|
Оправка монтажника
|
-
|
ГОСТ 1405-83
|
Инструменты, служащие для
наводки
|
2
|
|
8
|
Кисть-ручник
|
Кисть-ручник КР 25-3
|
ГОСТ 10597-80
|
Для окрашивания небольших
поверхностей
|
2
|
|
9
|
Уровень строительный
|
Уровень УС 4-1-11
|
ГОСТ 9416-83
|
Измерительный инструмент
горизонтальности и вертикальности
|
3
|
|
10
|
Отвес строительный
|
Отвес ОТ 600-1
|
ГОСТ 7948-80
|
Инструмент позволяющее
судить о правильном вертикальном положении
|
4
|
|
11
|
Рулетка измерительная
металлическая
|
Рулетка ЗПК 3-20АУТ/1
|
ГОСТ 7502-80
|
Измерительный нструмент
|
2
|
|
12
|
Метр складной металлический
|
-
|
ТУ 2-12-156-76
|
Измерительный нструмент
|
2
|
|
13
|
Шнур разметочный в корпусе
|
-
|
ТУ 22-5076-81
|
Для разметочных работ
|
3
|
4. ОРГАНИЗАЦИОННЫЙ
РАЗДЕЛ
.1 Анализ
условий строительства
Район строительства - Вологодская область, г. Сокол.
Характер строительства - новое.
Существующая застройка - нет.
Нормативная продолжительность строительства по [14]- 217
дней.
Природно-климатические условия:
температура наружного воздуха наиболее холодной пятидневки -
320 С;
нормативная глубина промерзания грунтов 1,8 м;
рельеф местности - ровный;
средняя температура воздуха наиболее холодного периода - 4 о
С продолжительность зимнего периода - 228 суток.
В основании фундамента залегает супесь, глубина промерзания грунта 1,8 м.
Уровень грунтовых вод (УГВ) по данным изысканий на 0,6 м от поверхности земли.
Особые условия отсутствуют.
.2 Техника
безопасности и методы выполнения основных строительно-монтажных работ
В два периода выполняется строительство проектируемого
объекта: подготовительный и основной. В состав данного первого
подготовительного периода входят работы, которые связаны с подготовкой данной
строительной площадки. Геодезические работы для строительства это разбивка
осей, вынос красных линий.
В начале формирования строительной площадки выполняется:
расчищают территорию строительства, сносят ненужные строения, которые не
потребуются в момент строительства.
Территорию оборудуют установкой складского помещения и
производят монтаж требуемых в дальнейшем зданий.
Инженерная подготовка строительства её территории -
планировка участка, которая обеспечивает организацию временных отводов
поверхностных вод, затем осуществляется срезка растительного слоя со складированием
в места для использования в будущем под озеленение площадки, устройства дорог
внутриплощадочных, осуществляется прокладка сетей, водоподведение,
электроснабжение, канализация, теплоснабжение, связь.
Бульдозером выполняются работы по планировке и перемещению
грунта.
На песчаном основании выполняют временную дорогу по которой
будет обеспечен подъезд к зданию, в основном выполняют её из железобетонных
плит. Ширина такой временной дороги при условии, что она имеет одностороннее
движение транспорта минимум три метра, а если выполнена в двух направлениях, то
шесть метров. В зоне действия крана, который монтирует элементы устанавливаются
такие дороги.
На инвентарных мачтах и кранах устанавливается временное
освещение светильниками данной территории строительной площадки.
Для того что бы посторонние лица не заходили на площадку
строительства она должна быть огорожена.
Такая ограждающая конструкция должна обязательно
удовлетворять всем требованиям [13]. Необходимо провести оборудование где
проходят люди вдоль тротуаров необходимо выполнить защитным козырьком.
Перед въездами в опасную зону строительной площадки требуется
оборудовать дорожными знаками, которые ограничивают непосредственно скорость
движения транспорта и предупреждают его.
Складирования материалов и конструкций требуется выполнять в
соответствии с определенными требованиями техническими условиями и стандартами
на материалы, различные изделия и конструкции только на выровненных площадках,
принимая соответствующие меры против самопроизвольного перемещения, просадки и
конечно раскатывания материалов и конструкций.
Основной период строительства делится на три стадии:
а) Устройство подземной части здания.
б) Устройство надземной части здания.
в) Отделочные работы.
Устройство подземной части здания.
При производстве работ по устройству оснований и фундаментов
зданий и сооружений всех видов следует руководствоваться [15];[16]
Отрыв траншей коммуникаций и земляные работы по отрывке
траншей и котлованов выполнять экскаватором ЭО-4321 с емкостью ковша 0,65 м3.
Возведение подземной части здания рекомендуется выполнять
краном К-255ОП, позволяющим монтировать все элементы и подачу материала.
Во время устройства фундаментов требуется держать под
контролем глубину их заложения, размеры, конструкцию отверстий и ниш,
выполнение соответствующей гидроизоляции и непосредственно качественные
материалы.
Возведение надземной части здания.
Краном К-255ОП рекомендуется возведение надземной части
здания, этот же кран применяют для разгрузки материалов с автотранспорта.
Монтаж здания выполняется методом наращивания. Плиты
перекрытий обязательно должны монтироваться после возведения стен
соответствующего очередности этажа на выровненное, очищенное от мусора
основание с установкой всех анкеров и связей, предусматриваемых проектом,
замоноличивание стыков, устройства монолитных участков. После возведения
коробки здания можно приступать к устройству кровли. Кровля рулонная,
устраивается по железобетонным плитам покрытия, из техноэласта марок ХПП и ТКП.
Одновременно с кровлей можно устанавливать оконные и дверные блоки. После этого
можно приступать к отделочным работам. Отделочные работы делятся на следующие
циклы:
оштукатуривание;
подготовка под окраску, оклейку и окраска, оклейка
поверхности;
организация чистых полов;
окончательная отделка и окраска поверхностей.
Выполнение штукатурных и облицовочных работ организуется
поточно-расчлененным методом, что гарантирует наиболее полное использование
рабочих по их квалификации.
Раствор и штукатурку на отделочные поверхности наносят механизированным
способом. Лишь в помещениях с маленькой площадью используются ручные работы при
соответственно малом объеме.
Водные составы для окраски стен и потолков требуется наносить
механизированным способом. Масляную окраску стен и столярных изделий
производить валиком и кистями-ручниками. Состав работ (при улучшенном
оштукатуривании): Провешивание поверхности, нанесение обрызга, нанесение грунта
с разравниванием, затирка поверхности с разделкой углов, нанесение накрывного
слоя.
.3 Описание
стройгенплана объекта
Стройгенплан разработан на возведение жилого дома в г.
Соколе, в соответствии с нормативными документами. На стройгенплане даны
привязки к координатам оси движения крана, складов, осей дорог, осей
фундаментов. Так же показаны места расположения временных зданий и сооружений,
места прокладки временных инженерных коммуникаций.
Строительный генеральный план является важным документом и
влияет на эффективность организации производства, поскольку в нем решаются
вопросы размещения и транспортировки строительных конструкций и материалов,
размещение и использование строительных и монтажных механизмов, что отражается
на производстве труда и себестоимости работ.
Стройгенплан разработан на основании
архитектурно-строительного генплана объекта, согласно техники безопасности в
строительстве.
При проектировании стройгенплана предусмотрено:
ограждение строительной площадки;
наличие временной дороги, с круговым проездом, двумя выездами
и въездами;
пересечение дорог с ЛЭП выполнено под прямым углом;
размещение двух пожарных гидрантов на расстоянии <150 м
друг от друга, не далее 2 м от дороги с твёрдым покрытием;
размещение складских площадок в зоне действия крана.
Электроснабжение осуществляется за счет районной
трансформаторной подстанции.
Таблица 4.1 - Характеристики монтажного крана К-255ОП
|
Показатель
|
Значение
|
|
1
|
2
|
|
1.
Грузоподъемность ,т: на выносных опорах без выносных опор
|
1,85…17 1…6,5
|
|
2. Вылет
стрелы, м:
|
5,5…18
|
|
3. Высота
подъема крюка, м:
|
18
|
|
4. Скорость
подъема груза, м/мин:
|
1…7,5
|
|
5. Расстояние
между выносными опорами, м
|
4,5
|
|
6. Число
оборотов платформы в минуту
|
0,3-1,5
|
|
7. Наибольшая
скорость передвижения по шоссе, км/ч: - самоходом - на буксире
|
не менее 15 25
|
|
8. Наибольший
преодолеваемый подъем и спуск, град
|
10
|
|
9. Масса крана,
т:
|
32,9
|
4.4 Расчет
численности персонала строительства
В персонал строительства входят:
рабочие основного и не основного производств;
ИТР (инженерно-технические работники);
МОП (младший обслуживающий персонал);
практиканты и ученики.
Численность рабочих основного производства определяется по
эпюре движения рабочих, построенная под календарным планом, как максимальная
численность рабочих в 1 смену.
Численность рабочих не основного производства принимается 20%
от численности рабочих основного производства.
Численность ИТР принимается 6-8%, МОП - 4%, учеников и
практикантов - 5 % от численности рабочих основного и не основного
производства.
Расчетная численность персонала строительства определяется по
формуле:
= 1,06 (Nосн + Nне осн + Nитр + Nмоп + Nуч), чел, (4.1)
где 1,06 - коэффициент, учитывающий отпуска и невыходы
рабочих по болезни.
- численность рабочих неосновного производства:
- численность инженерно-технических работников:
- численность работников младшего обслуживающего
персонала:
- численность учеников и практикантов:
,
.5 Расчет
потребности во временных зданиях и сооружениях
Таблица 4.2 - Потребность во временных зданиях и сооружениях
|
Наимен временных зданий и
сооружений
|
Расчетная численность
персонала
|
Норма на одного человека
|
Требуется
|
Принято
|
|
Всего
|
% одновремпользующихся
|
Ед. изм.
|
Кол-во
|
Ед. изм.
|
Кол-во
|
Марка
|
Кол-во
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
1. Проходная
|
-
|
-
|
м2
|
6-9
|
м2
|
9
|
Сборно-разборная «Модуль»
|
3х3
|
|
2. Контора прораба
|
2
|
100
|
м2
|
3-5
|
м2
|
6
|
Контейнерная «Днепр»
|
3х3
|
|
3.Мед. помещение
|
-
|
-
|
м2
|
12
|
м2
|
12
|
Контейнерная «Днепр»
|
6х3
|
|
4. Помещение для приема
пищи (весь персонал)
|
27
|
30
|
м2
|
1
|
м2
|
8,1
|
Сборно-разборная «Модуль»
|
3х3
|
|
5. Помещение для обогрева
рабочих
|
27
|
100
|
м2
|
0,1
|
м2
|
2,7
|
Сборно-разборная «Модуль»
|
3х3
|
|
6. Кладовая
|
-
|
-
|
м2
|
15
|
м2
|
15
|
«Днепр»
|
6х3
|
|
7. Помещение для сушки и
обеспыл. одежды
|
27
|
50
|
м2
|
0,2
|
м2
|
2,8
|
Сборно-разборная «Модуль»
|
3х3
|
|
8. Гардеробн. с умывальными
|
27
|
70
|
м2
|
0,5
|
м2
|
9,5
|
Контейнерная «Днепр»
|
6х3 1шт.
|
|
9. Душевые
|
27
|
30
|
1рожок 1рожок
|
8 чел. 4м2
|
шт. м2
|
2 8
|
Контейнерная «Днепр»
|
3х3 1шт.
|
|
10. Туалет
|
27
|
100 100
|
1 очко 1 очко
|
20 чел. 4м2
|
шт. м2
|
2 8
|
Сборно-разборная «Модуль»
|
3х3
|
|
|
|
|
|
|
|
|
|
|
|
|
Мед. помещение должно иметь отдельный вход; помещение для личной гигиены
женщин расположено в женской части душевого помещения.
.6 Расчет
потребности в электроэнергии
Электроэнергия на строительной площадке расходуется на питание
электродвигателей (для силовых потребителей), на технологические нужды (прогрев
бетона), на внутреннее освещение здания, на наружное освещение подъездных
путей, территории, места работы.
Требуемая мощность трансформатора определяется по формуле:
, (4.2)
где 1,1 - коэффициент, учитывающий потери в сети;
,
,
,
- коэффициенты спроса, учитывающие несовпадение нагрузок,
,
,
,
;
- коэффициенты мощности, зависящие от загрузки
соответствующих потребителей,
;
- мощность силовых, технологических потребителей, приборов
внутреннего и наружного освещения, кВт.
Таблица 4.3 -
Мощности потребителей
|
Наименование потребителей
|
Мощность, кВт
|
|
1.Силовые
|
-
|
|
2. Технологические: -
сварочный аппарат - электротрамбовка ИЭ4505 - растворонасос КР-5 - виброрейка
СО-47 - затирочная машина ЦП-2101А - краскопульт СО-87
|
20 10 4 0,6 2 0,6 Всего:
37,2
|
|
3.Внутреннее освещение: -
Бытовые помещения
|
10
|
|
4.Наружное освещение -
Прожекторы
|
6
|
|
Итого:
|
53,2
|
.
Трансформаторную подстанцию комплектуем трансформатором ТМ 75/6.
Сечение провода временной электросети определяется по формуле:
, (4.3)
где
- расчетная нагрузка на рассматриваемом участке сети, Вт;
;
l - длина участка сети, м;
;
g - удельная проводимость материала провода (для меди 57);
U - номинальное напряжение (для силовых потребителей - 380 В, для
остальных 220В);
- потери напряжения в %, принимается 8%.
. Принимаем
.
4.7 Расчет
потребности в тепле
На строительной площадке тепло необходимо для отопления зданий и
сооружений и на технологические нужды.
Общая потребность тепла определяется по формуле:
, (4.4)
где
- расход тепла на отопление зданий;
- расход тепла на технологические нужды (бетонирование в
тепляках);
- коэффициент, учитывающий потери тепла в сети
;
, (4.5)
где а - коэффициент, зависящий от расчетной температуры наружного
воздуха, при
;
q -
удельная тепловая характеристика здания,
(для жилого дома);
- строительный объем здания
;
- расчетная температура внутреннего и наружного воздуха
;
,
Расход тепла на технологические нужды определяется по справочным данным
специальным расчетом исходя из заданных объемов работ, сроков их проведения.
.8 Расчет
потребности в воде
Вода на строительной площадке расходуется на хозяйственно-бытовые и на
производственные нужды, а также на пожаротушение.
Требуемый расход воды определяется по формуле:
, (4.6)
Расход воды на пожаротушение
принимается по площади застройки,
при площади застройки до 30 га
.
- Расход воды на хозяйственно-бытовые нужды:
, (4.7)
где
/-
расход воды на принятие душа;
, (4.8)
где N - расчетная численность персонала строительства
;
а
- норма водопотребления на 1 человека, пользующегося душем, при наличии
канализации
;
- коэффициент, учитывающий количество моющихся, принимаем
;
время работы душевой установки, час принимаем
;
// - расход воды на умывание, принятие пищи и другие нужды.
, (4.9)
где
- норма водопотребления на 1 человека в смену
;
- коэффициент неравномерности потребления воды,
;
- продолжительность смены в часах
;
Расход воды на производственные нужды определяется:
, (4.10)
где 1,2 - коэффициент на неучтенные потребности;
- коэффициент неравномерности водопотребления,
- суммарный расход воды в смену в литрах на все
производственные нужды по нормам;
Диаметр трубы временного водопровода определяется:
, (4.11)
где - скорость движения воды временного водопровода,
;
. Принимаем
.
4.9 Расчет потребности в транспортных средствах
Строительные конструкции и материалы доставляются на стройку
специализированным транспортом КаМАЗ 5510. Требуемое количество машино-смен
работы транспортного средства для доставки однородного груза определяется:
, (4.12)
где
- количество перевозящегося груза в тоннах, т;
- сменная производительность транспортной единицы, т/см
, (4.13)
где
- паспортная грузоподъемность машины, т;
;
- количество рейсов в смену;
- коэффициент использования грузоподъемности машины (для ж/б
конструкций и кирпича
).
Количество рейсов транспортного средства в смену:
, (4.14)
где Т - продолжительность рабочей смены, час;
;
- нормативное время погрузо-разгрузочных работ; = 0,62 час;
= 30 км - расстояние перевозки;
- средняя скорость движения в условиях город-межгород, = 50 км/ч.
Перевозка фундаментных блоков и фундаментных плит:
рейсов в смену.
Перевозка кирпича:
рейсов в смену.
Перевозка плит перекрытия:
рейсов в смену.
4.10 Расчет
потребности в складских помещениях
Требуемая площадь склада для хранения однородного материала определяется:
, (4.15)
где q - подлежащий хранению запас
однородного материала в натуральных единицах;
r -
норма хранения материала на 1 площади,
- для плит перекрытия,
;
- кирпич,
;
- фундаментные плиты;
- коэффициент, учитывающий проходы на складах (для открытых
складов
).
Запас однородных материалов, подлежащих хранению:
, (4.16)
где Q - количество однородных материалов,
необходимых для строительства в натуральных единицах;
- фундаментные плиты и блоки;
t - продолжительность работ с использованием данного вида материала, дни
(по графику);
n - норма запаса материалов в днях, зависит от вида транспорта (для
автомобильного транспорта - 3 дня);
k - коэффициент неравномерности снабжения
.
Количество и типы складов для основных материалов и конструкций
определено с учетом материалов нормативов.
.11
Технико-экономические показатели
Таблица 4.4 - Технико-экономические показатели
|
Наименование
|
Ед. изм
|
Кол-во
|
|
1
|
2
|
3
|
|
1. Себестоимость СМР
|
Тыс. руб.
|
-
|
|
2. Строительный объем
здания
|
м3
|
3416
|
|
3. Общая площадь
|
м2
|
454,8
|
|
4. Площадь застройки
|
м2
|
472
|
|
5. Площадь стройплощадки
|
м2
|
3807
|
|
6. Площадь временных зданий
|
м2
|
117
|
|
7. Площадь складов
|
м2
|
338
|
|
8. Протяженность временной
электросети
|
м
|
189
|
|
9. Протяженность временного
водопровода
|
м
|
139
|
|
10. Протяженность временных
дорог
|
м
|
134
|
|
11. Протяженность
ограждения
|
м
|
246
|
5.
БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРИЕКТА
.1
Мероприятия по безопасной эксплуатации строительных машин на площадке
Все защитные устройства, которые применяются в машинах делят
на следующие группы: ограждающие, предохранительные, сигнализирующие,
блокирующие, и системы, управляемые дистанционным способом и особые устройства.
Освидетельствование и регистрация подъемных различных
механизмов и приспособлений [21].
Грузоподъемные машины, экскаваторы, краны, должны быть
засвидетельствованы в органах Госгортехнадзора до того, как допустить их к работе.
Грузоподъемные транспортные средства подвергают соответствующим техническим
освидетельствованиям до допуска их в работу. Средства, которые находятся в
эксплуатации должны непосредственно проходить техническое освидетельствование
раз в год.
В техническое освидетельствование входит: осмотр, испытания
по статике и динамике, проводимые для проверки прочности транспортного средства
и грузовую устойчивость. В состав освидетельствования входит проверка работы,
тормозов и аппаратуры управления, механизмов и электрооборудования, освещения и
сигнализации, габариты и безопасность.
В обязанности строительной организации, эксплуатирующей
строительные автомашины, входит:
Члены администрации обязаны держать грузоподъемные
транспортные средства в исправном состоянии и гарантировать безопасные условия
работы. Для этого проводить комплексные мероприятия: ремонт и обслуживание.
Руководство выполняет следующие обязательства:
назначают лиц которые будут отвечать за безопасную
эксплуатацию грузоподъемных автомашин,
назначает технического работника, который будет ответственный
за безопасные работы транспортировке грузов.
держать в исправном состоянии машины и пути;
организованное обслуживание машин и их ремонт;
осуществлять контроль выполнения требований по эксплуатации, а
также за подготовкой машин к испытаниям и техническому освидетельствованию.
Руководство должно организовать также обучение и в
последующем провести проверку знаний.
необходимо своевременное обслуживание и ремонт транспортного
средства и содержание его в рабочем состоянии согласно документам
завода-изготовителя. Выполняет это ответственное лицо.
из числа лиц, которые прошли проверку на знание правил по
безопасному производству работ и их выполнению назначаются технические
работники.
до начала выполнения работ с использованием машин
ответственный по работам должен составить схему движения и где расположить
освещение участка работ.
место работы транспортного средства должно быть определено
так, чтобы было достаточно для обзора зоны работ и выполнения маневров. В
случае, когда водитель транспортного средства, который управляет им, не имеет
достаточного обзора зоны работ или не попадает в зону видимости рабочий
подающий сигналы, для этого необходимо обеспечить радиосвязь (телефонную
связь).
сигналы которые будут подаваться во время работы как людей,
так и транспорта, должны быть объяснены лицам, связанным с работами.
В зоне которой работает автомашины должны быть обязательно
установлены знаки по безопасности и плакаты о предупреждении.
не допускается оставлять без присмотра автомобиль (двигатель
включенным).
перемещение, установка и работа транспортного средства вблизи
выработок (котлованов, траншей) с откосами, которые не укреплены возможно
только за пределами осыпания грунта на расстоянии, которое установлено в ППР.
при эксплуатации строительных машин принимаются меры, которые
исключат опрокидывание или перемещение без водителя под действием ветра или
если имеется уклона местности.
при работе машин в охраняемых зонах ЛЭП необходимо следовать
требованиям ГОСТа 12.1.013-78.
содержание строительных машины должно выполняться только
после полной остановки двигателя и изъятия давления в различных системах, кроме
прописанных случаев в инструкции завода.
во время обслуживания строительных машин с электроприводом
принимаются меры, которые не допускают беспорядочной подачи напряжения. На
устройствах должны быть размещены плакаты «Не включать!». Из цепей питания
двигателей должны быть исключены плавкие вставки [7].
Что бы исключить перемещение сборочные единицы машины, способные
передвигаться под действием собственного веса, при обслуживании должны быть
опущены на опору или заблокированы.
запрещается использование при открытом огне если подтекают
топливные и масляные системы для разогрева узлов транспортного средства.
должны соблюдаться непосредственно правила дорожного движения
при передвижении машин своим ходом, на средствах транспортировки или буксире.
через различные неохраняемые железнодорожные переезды
естественные или искусственные преграды движение транспортного средства
разрешается только после обследования состояния движения пути. При
необходимости путь дальнейшего движения машины должен быть выполнен с учетом
указаний в паспорте.
монтаж (демонтаж) транспортных средств должен выполняться с
указаниями завода-изготовителя и под надзором лица, отвечающего за техническое
состояние машин.
Предупреждающими надписями или знаками безопасности должна
быть оборудована зона монтажа[6].
в неблагоприятную погоду гололед, туман, снегопад, высокой
скорости ветра и низких температурах воздуха, предусмотренных в паспорте
транспортного средства, не допускается осуществлять монтажные работы.
при неисправности манометров в системе пневмо- и гидропровода
транспортного средства испытывают и опломбируют. Если не исправны транспорт не
допускается к работе.
при применении ручных транспортных средств требуется
руководствоваться правилами, обеспечивающими безопасную эксплуатацию, указана в
ГОСТе 12.1.013-78, а также требованиями изготовителей.
распорядок труда рабочих (перерывы в работе, лечебные,
профилактические мероприятия) при использовании транспортных средств, создающих
вибрационные импульсы, следует определять в соотношении с санитарными
требованиями при эксплуатации с различными инструментами, механизмами и другим
оборудованием, которые создают вибрации, передаваемые на руки трудящихся.
конвейеры, используемые для транспортировки материалов,
должны соответствовать правилам по безопасности конструкций и их размещению.
.2
Мероприятия по экологической безопасности при выполнении строительных работ
Во время строительства важно соблюдать технику безопасности,
а также должны быть предусмотрены мероприятия по охране окружающей среды.
Строительство нуждается в больших количествах сырья,
энергетических ресурсах, водных, почвенных, лесных. Ежегодно для строительства
требуется огромное количество леса и вырубка, сплавка по рекам, обработка это
приводит к нарушению ландшафта, загрязнению атмосферного воздуха, воды и почвы
различными отходами. Загрязнение атмосферы ведет к изменению его химического состава,
теплого режима, радиоактивности, электромагнитного потока.
С загрязнением атмосферы связаны такие явления как:
парниковый эффект, падение озона в озоновом слое, кислотные дожди.
Первопричинами загрязнения являются: несовершенство
технологических процессов, отсутствие очистных процессов на предприятиях,
выброса выхлопных газов транспорта, размещение строительных объектов без учета
рельефа местности, неправильная утилизация отходов, отсутствие или несоблюдение
границ санитарно-защитных зон.
Для меньшего загрязнения окружающей среды необходимо: перевод
на электропривод строительных механизмов, работающих на электродвигателях
внутреннего сгорания.
Во время организации строительного производства необходимы
следующие работы по охране окружающей среды: снятие растительного слоя с
дальнейшим его использованием при благоустройстве; сохранение деревьев и
цельных кустарников; удаление строительных отходов с территории для утилизации;
предусмотрения от загрязнения природных водоемов строительными отходами. При
производстве строительно-монтажных работ требуется руководствоваться следующими
правилами: не допускать сжигания на площадке строительства рулонных материалов
на битумной мастике, изоляционных материалов, интенсивно загрязняющих воздух;
не допускать сбрасывания с этажей здания мусор из бункеров накопителей;
Что бы предотвратить загрязнения поверхности и подземных вод
необходимо при мытье транспорта и оборудования улавливать загрязненную
воду[21].
Все производственные и бытовые стоки, возникшие на строительной
площадке, должны быть очищены и обезврежены.
Не допускается спуск воды со строительной площадки
непосредственно на склоны, без надлежащей защиты от размыва на территории
строящегося объекта.
Экономичное расходование водных ресурсов, внедрение оборотного
водоснабжения. На территории стройки необходимо выделять площади для
складирования растительного грунта и для складирования отвалов.
ЗАКЛЮЧЕНИЕ
В данном дипломном проекте были разработаны основные разделы:
архитектурно-строительный раздел, расчетно-конструктивный раздел,
технологический раздел, организационный раздел, безопасность жизнедеятельности,
экологический раздел.
В ходе работы все поставленные задачи выполнены.
В архитектурно-строительном разделе разработан генеральный
план, фасады, разрезы и планы, рассмотрены объемно-планировочные,
конструктивные решения, сделан теплотехнический расчет ограждающих конструкций,
выполнена научно-исследовательская работа.
В расчетно-конструктивном разделе рассчитан ленточный
фундамент под наружную и внутреннюю стены, а также выполнен расчет стропильной
ноги.
В технологическом разделе разработана тех. Карта на кладочно-
монтажный процесс устройства фундамента.
В организационном разделе спроектирован строительный
генеральный план.
Указаны мероприятия по безопасной эксплуатации строительных
машин на площадке. И мероприятия по экологической безопасности при выполнении
строительных работ.
СПИСОК
ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Свод правил: СП54.13330.2011.
Здания жилые многоквартирные. Актуализированная редакция СНиП
31-01-2003./Введен 20.05.2011г. - М.: Минрегион России 2011г. - 39с.
2. Свод правил:
СП54.13330.2011. Нагрузки и воздействия. Актуализированная редакция СНиП
2.01.07-85* / Введен 20.05.2011г. - М.: Минрегион России 2011г. - 96с.
. Строительные нормы и
правила: СНиП 52-01-2003. Бетонные и железобетонные конструкции Основные
положения. / Введен 01.01.2013г. - М.: Минрегион России 2011г.
. Строительные нормы и
правила: СНиП 23-02-2003. Тепловая защита зданий./Введены 01.10.2003г. - М.:
Госстрой России 2004. - 30с.
. Строительные нормы и
правила: СНиП 12-03-2001. Техника безопасности в строительстве - М.: Госстрой
России, 2001. - 255 с.
. Строительные нормы и
правила: СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие
требования./Приняты и введены в действие с 1 сентября 2001 г. Постановлением
Госстроя России от 23.07.2001 г. №80, с изм. - 47с.
. Свод правил по
проектированию и строительству: СП50-102-2003. Проектирование и устройству
фундаментов./Введен 21.06.2003г. - М.: Госстрой России, 2004. - 87 с.
. Строительные нормы и
правила: СНиП 3.03.01-87. Несущие и ограждающие конструкции./Введен 01.07.1988
- М.: Госстрой СССР 1989. - 191 с.
. Строительные нормы и
правила: СНиП 1.04.03-85*. Нормы продолжительности строительства и задела в
строительстве предприятий, зданий и сооружений./Введен 17.04.1985г. - М.:
Госстрой СССР 1990. - 291с.
. Строительные нормы и
правила: СНиП 3.01.01-85*. Организация строительного производства./Введен
01.01.86 - М.: Госстрой России 2000. - 54 с.
. Единые нормы и расценки.
ЕНиР. Сборник Е2. Земляные работы./Госстрой СССР. - М.: Прейскурантиздат, 1985.
- 10 - 24с.
12. Государственный
стандарт: ГОСТ 23407-78. Ограждения инвентарные строительных площадок и
участков производства строительно-монтажных работ. Введ. 01.01.86. - М.: ГП
ЦПП, 2001-5 с.
13. Строительные
нор-мы и правила: СНиП 1.04.03.-85*. Нормы продолжительности строительства и
задела в строительстве предприятий, зданий и сооружений. Введ. 17.04.85.- М.:
Стройиздат, 1985.-232 с.
14. Строительные
нормы и правила: СНиП 12-04-2002. Безопасность труда в строительстве/ часть 2,
Госстрой России. Введ. 01.01.2003 - М.: ФГУП ЦПП, 2003. - 54 с.
15. Строительные
нормы и правила: СНиП 12-03-2001. Безопасность труда в строительстве/ часть 1,
Госстрой России. Введ. 1.09.2001 - М.: ФГУП ЦПП, 2002. - 46 с.
. Строительные нормы и
правила: СНиП 21-01-97*. Пожарная безопасность зданий и сооружений./Введен
01.01.98 - М.: Госстрой России 2000. - 23 с.
. Строительные нормы и
правила: СНиП II-22-81*. Каменные и армокаменные
конструкции./Введен 01.07.2003 - М.: Госстрой России2004г.-39с.
. Строительные нормы и
правила: СНиП III-10-75 (2000г) Благоустройство
территорий ./Введен 01.01.2001 - М.: Госстрой России . - 18 с.
. Свод правил по
проектированию и строительству: СП 50-101-2004 Проектирование и устройство
оснований и фундаментов зданий и сооружений. ./Введ. 1.01.2005. - М.: Госстроя
России (ФГУП «НИЦ «Строительство») .2004 - 130с.
. Свод правил по
проектированию и строительству: СП 12-136-2002 Безоласность труда в
строительстве. Решения по охране труда и промышленной безопасностив проектах
организации строительства и проектах производства работ./Введ. 1.01.2003. - М.:
Госстроя России (ФГУ ЦОТС) и АИЦ «СТБ».2002-8с.
. Свод правил по
проектированию и строительству: СП 35-103-2001 Общественные здания и сооружения
доступные маломобильным посетителям./ Введ. 1.01.2002. - М.: Госстроя
России.2001-84с.
. Единые нормы и расценки.
ЕНиР. Сборник Е1. Внутрипостроечные транспортные работы./Госстрой СССР. - М.:
Прейскурантиздат, 1987. - 40 с.
. Единые нормы и расценки.
ЕНиР. Сборник Е2. Земляные работы. Вып. 1. Механизированные и ручные земляные
работы./Госстрой СССР - М.: Стройиздат, 1987. - 74 с.
. Единые нормы и расценки.
ЕНиР. Сборник Е3. Каменные работы./Госстрой СССР - М.: Стройиздат, 1987. - 79
с.
. Единые нормы и расценки.
ЕНиР. Сборник Е4. Монтаж сборных и устройство монолитных железобетонных
конструкций. Вып. 1. Здания и промышленные сооружения./Госстрой СССР - М.:
Стройиздат, 1987. - 64 с.
. Единые нормы и расценки.
ЕНиР. Сборник Е22. Сварочные работы. Вып.1. Кострукции зданий и промышленных
сооружений./Госстрой СССР - М.: Стройиздат, 1987. - 42 с.
. Берлинов, М.В. Основания и
фундаменты: Учебник для строительных вузов. - 2-е изд., перераб. и доп. - М.:
Высш. шк., 1998. - 319 с.
. Конструкции гражданских
зданий: Учебное пособие для вузов/Т.Г. Маклакова, С.М. Нанасов, Е.Д. Бородай и
др.: Под ред. Т.Г. Маклаковой. - М.: Стройиздат, 1986. -135 с.
. Дикман, Л.Г. Организация и
планирование строительного производства. Управление строительными
организациями, основами АСУ: Учебник для строительных вузов и фак. - М.: Высш.
шк., 1988. - 559 с.
. Пчелинцев, В.А. и др.
Охрана труда в строительстве: Учебник для строительных вузов. - М.: Высш. шк.,
1991. - 227 с.
. Пособие по разработке
проектов организации стоительства и проектов производства работ для
жилищно-гражданского строительства./к СНиП 3.01.01-85/ЦНИИОМТП. - М.:
Стойиздат, 1989. - 160 с.
. Расход материалов на
общестроительные работы: Справочник/С.И. Днипровский, В.И. Лубяной, В.А. Прохоровский,
Г.С. Таций. - 2-е изд., перераб. - К.: Будивельник, 1986. - 559 с.
. Ухов, С.Б. Механика
грунтов, основания и фундаменты: Учебник / М.55 С.Б.Ухов и др.,М., 1994.,
стр.527, илл.
. Георгиевский, О.В. Правила
выполнения архитектурно-строительных чертежей. - М.: Интербук-бизнес, 1996. -
80 с.,
. Основания и фундаменты:
Справочник/ Под ред. Г.И. Швецова. - М.: Высш. шк., 1991. - 383 с.
. Каталог монтажной оснастки,
приспособлений и инвентаря. - Москва, 1983. - 112 с.
. Каталог индивидуальных
наборов ручного строительного, слесарно-монтажного и контрольно-измерительного
инструмента для основных профессий строительных рабочих/ ВНИПИ труда в
строительстве. - М.: Стройиздат, 1987. - 64 с.
. Руководящий нормативный
документ: РД 22-166-86. Краны башенные строительные. Нормы расчета. / Введен
01.01.87. - М.: СКТБ «Стройдормаш»,1987г. - 63с.
