Розрахунок мережі електроживлення офісного будинку

МІНІСТЕРСТВО ОСВІТИ І НАУКИ, МОЛОДІ ТА СПОРТУ УКРАЇНИ

ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ім. ЮРІЯ КОНДРАТЮКА

Кафедра комп’ютерної інженерії








РОЗРАХУНКОВО-ГРАФІЧНА РОБОТА

з навчальної дисципліни

"Електроживлення в системах зв’язку"

на тему: "Розрахунок мережі електроживлення офісного будинку"


Виконав: студент 401-ТТ навчальної групи

Литвиненко Андрій Юрійович

Перевірив: ктн,

доцент кафедри комп’ютерної інженерії

Смоляр Віктор Григорович


Полтава 2013

Зміст

Завдання на розрахунково-графічну роботу

1. Розрахунок електричної мережі будівлі

2. Розрахунок системи блискавкозахисту

3. Розрахунок заземлення та його паспорту

4. Розрахунок освітлення приміщень

4.1 Розрахунок освітлення офісу площею 24 м2

5. Розрахунок середньомісячного споживання електроенергії

Висновок

Список використаних джерел

Завдання на розрахунково-графічну роботу


В результаті виконання роботи необхідно розробити:

розрахунок електричної мережі будівлі (приміщення);

розрахунок системи блискавко захисту;

розрахунок заземлення та його паспорту;

розрахунок освітлення приміщень;

розрахунок середньомісячного споживання електроенергії.

Вихідні дані:

.        Одноповерховий будинок загальною площею 216 м2

2.       Висота будинку 8 м.

.        Висота стелі 3 м.

.        Будинок має 6 кімнат (офісів) площею 6.25-30 м2, коридор площею 32.25 м2 підсобне приміщення, туалет, душ, кімнату відпочинку площею 40 м2;

.        Кількість робочих місць у офісах - 1-8;

.        В кімнаті відпочинку передбачити підключення чайника, мікрохвильової печі, холодильника та телевізора;

.        Передбачити зовнішнє освітлення будинку в нічний час, під’їзної доріжки та автостоянки на 20 автомобілів;

.        Розрахувати середньомісячне споживання електроенергії з припущення, що тривалість робочого дня 10 годин, час використання зовнішнього освітлення 8 годин;

.        Для прокладання електромережі використати мідні кабелі з проводом заземлення;

.        Освітлення приміщень розраховується за умови використання стельових світильників. Для кімнати відпочинку передбачити освітлення за допомогою настінних та стельових світильників.

1. Розрахунок електричної мережі будівлі


Використовую програму "Электрик 7.3". Для обчислень у даному пункті розрахунково-графічної роботи вибираю "Метраж" у програмі.



2. Розрахунок системи блискавкозахисту

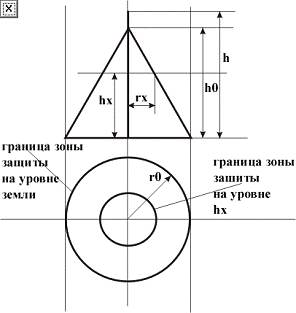

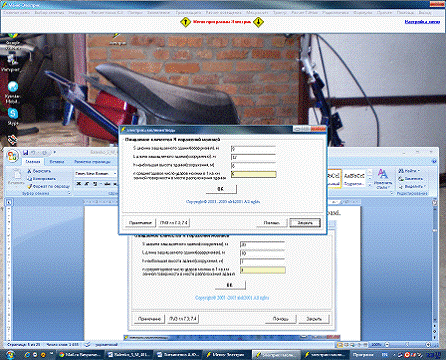

Використовую програму "Электрик 7.3". Для обчислень у даному пункті розрахунково-графічної роботи вибираю "Грозозащита" у програмі.






3. Розрахунок заземлення та його паспорту

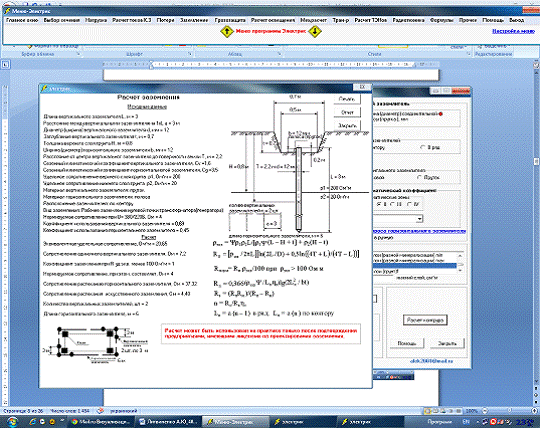

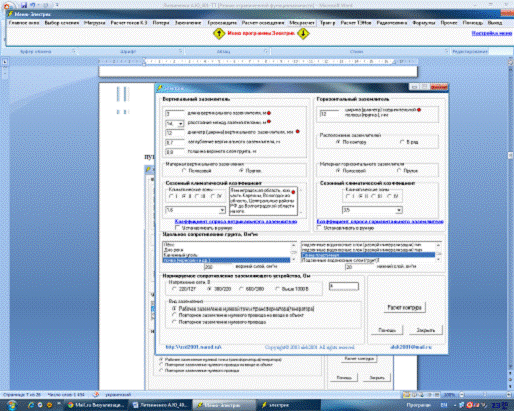

Використовую програму "Электрик 7.3". Для обчислень у даному пункті розрахунково-графічної роботи вибираю "Заземление" у програмі.



4. Розрахунок освітлення приміщень


4.1 Розрахунок освітлення офісу площею 24 м2

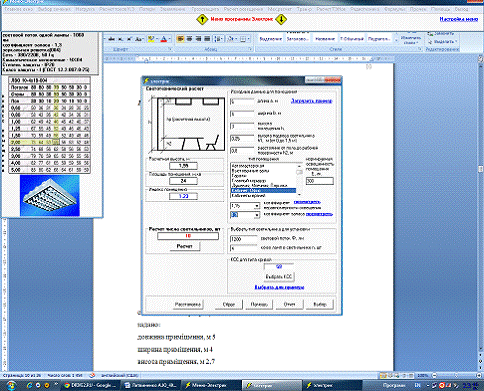

світлотехнічних розрахунків задано:

довжина приміщення, м 6

ширина приміщення, м 4

висота приміщення, м 3

висота підвісу світильника, м 0,25

відстань від підлоги до робочої поверхні, м 0,8

тип приміщення: Кабінет, Офіс

нормована освітленість приміщення, лк 300

коефіцієнт нерівномірності освітлення 1,15

тип кривої M

відображення стелі, 70%

відображення стін, 50%

відображення статі, 30%

Тип світильників:

марка світильника ЛВО10 4х18-004

світловий потік, лм 1200

коефіцієнт запасу 1,3

к-ть ламп в світильнику 4

ПОПЕРЕДНІЙ РОЗРАХУНОК:

площа приміщення, м. кв. 20

Індекс приміщення 1,27

Коефіцієнт використання 61,32

РОЗРАХУНОК КІЛЬКОСТІ СВІТИЛЬНИКІВ:

к-ть світильників, шт 10

Так, як будинок має 2 офісів з однаковою площею, то розрахунок освітлення для решти буде аналогічним.

5. Розрахунок середньомісячного споживання електроенергії

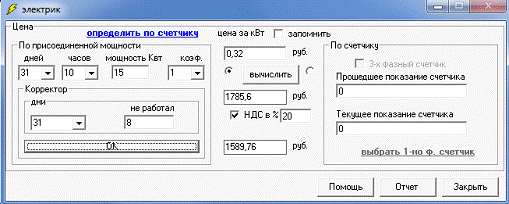

Використовую програму "Электрик 7.3". Для обчислень у даному пункті розрахунково-графічної роботи вибираю "Цена за кВт" у програмі.


За приєднаної потужності рівній, кВт = 15

ціна за 1 кВт, грн. = 0,32

днів

: 00

встановлений коефіцієнт 1

РАЗОМ: 1785,6 грн.

Коректор

при 31 днів у місяці

не користувався електрикою 8

Разом: 1589,76 грн.

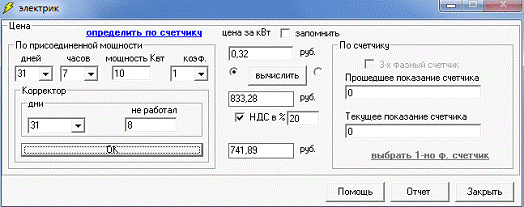

Розрахунок середньомісячного споживання електроенергії в нічний час для зовнішнього освітлення - 7 годин:



мережа електроживлення освітлення будинок


За приєднаної потужності рівній, кВт = 10

ціна за 1 кВт, грн= 0,32

днів

: 00

встановлений коефіцієнт 1

РАЗОМ: 741,89 грн.

Висновок


Темою даної розрахунково-графічної роботи був "Розрахунок мережі електроживлення офісного будинку". Тому дана робота складалася з 5 основних частин, в яких я розрахував електричну мережу будівлі, систему блискавкозахисту, заземлення, освітлення офісного приміщення і середньомісячне споживання електроенергії.

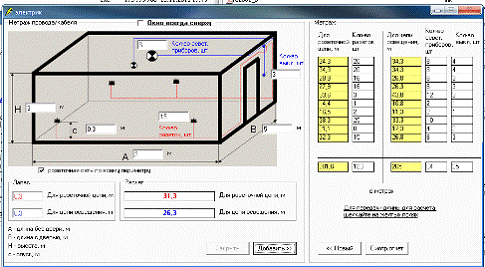

Використовуючи вхідні дані, а саме висоту стелі, площу кімнат приміщення, кількість розеток і освітлювальних пристроїв в кімнаті, я розрахував метраж кабелю для прокладки електричної мережі в приміщенні. Результатом може слугувати те, що для розеткового ланцюга потрібно 31,2 м кабелю, а для ланцюга освітлення - 27 м кабелю.

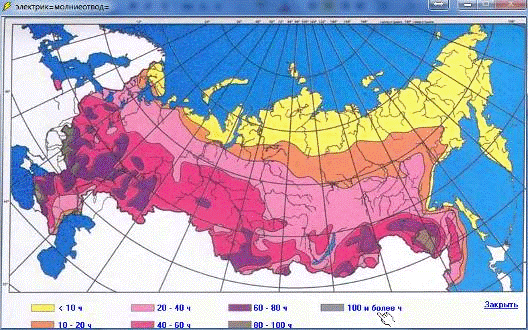

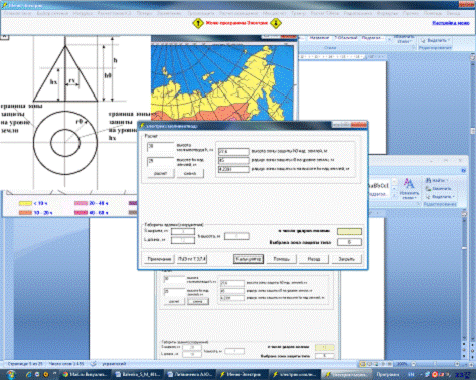

Використовуючи параметри будівлі, а також карту середньорічного числа ударів блискавки в 1 кв.км земної поверхні в місці встановлення будівлі, я встановив, що достатньо буде встановити блискавковідвід висотою 30 м для забезпечення належної системи блискавкозахисту.

На мою думку, дана розрахунково-графічна робота відіграла значну роль у засвоєнні усіх змістовних модулів дисципліни "Електроживлення систем зв’язку", а також закріпленні знань та навичок у роботі з програмою "Електрик".
