Методы инфракрасной спектроскопии и их техническая реализация






















Курсовая работа

Методы инфракрасной спектроскопии и их техническая реализация


Введение

Спектроскопия − раздел физики и аналитической химии, посвящённые изучению спектров взаимодействия излучения с веществом. В физике спектроскопические методы используются для изучения всевозможных свойств этих взаимодействий. Области применения спектроскопии разделяют по объектам исследования: атомная спектроскопия, молекулярная спектроскопия, масс-спектроскопия, ядерная спектроскопия, инфракрасная спектроскопия и другие.

Возникновение спектроскопии можно отнести к 1666, когда И. Ньютон впервые разложил солнечный свет в спектр. Важнейшие этапы дальнейшего развития спектроскопии − открытие и исследование в начале 19 в. линий поглощения в солнечном спектре (фраунгоферовых линий), установление связи спектров испускания и поглощения (Г.Р. Кирхгоф и Р. Бунзен, 1859) и возникновение на её основе спектрального анализа. С его помощью впервые удалось определить состав астрономических объектов − Солнца, звёзд, туманностей. Во 2-й половине 19 − начале 20 вв. спектроскопия продолжала развиваться как эмпирическая наука, был накоплен огромный материал об оптических спектрах атомов и молекул, установлены закономерности в расположении спектральных линий и полос. В 1913 Н. Бор объяснил эти закономерности на основе квантовой теории, согласно которой спектры электромагнитного излучения возникают при квантовых переходах между уровнями энергии атомных систем в соответствии с постулатами Бора. В дальнейшем спектроскопия сыграла большую роль в создании квантовой механики и квантовой электродинамики, которые, в свою очередь, стали теоретической базой современной спектроскопии. Эти исследования были развиты дальше Рубенсом, который вполне подтвердил справедливость формулы Планка (1921) г.

Развитие исследования инфракрасной области спектра и усовершенствование экспериментальной методики ведут ко все большему выяснению структуры материи и ряда вопросов квантовой механики. Особенное значение приобретает проблема количественного измерения интенсивностей, а также измерений в длинноволновой части спектра.

Если мы захотим разделить историю инфракрасной спектроскопии на периоды (хотя резкой границы проводить и нельзя), то время до работ Ланглея можно назвать пионерским периодом после которого начинается общее широкое изучение спектра и энергичная разработка методов его изучения; тогда же были установлены и основные закономерности. Можно считать, что этот период заканчивается со смертью Рубенса в 1923 г., после которой мы вступаем в полосу углубленного детального изучения.

В развитии спектроскопии как физического метода исследования вещества можно выделить два основных этапа. Первый этап представляет собой период эмпирического накопления фактов − разложение белого цвета в спектр с помощью призмы, наблюдение линий и полос поглощения; установление многих закономерностей − связь между поглащательной и излучательной способностью вещества, влияние на спектральные линии внешних магнитных и электрических полей, а также попыток теоретического описания наблюдаемых зависимостей.

Второй этап, начавшийся после формулировки Бором в 1913 г.

своих знаменитых квантовых постулатов и последовавшего за этим бурного развития квантовой теории, ознаменовался тем, что спектроскопия была наставлена на прочную научную основу. Значительный вклад в это внесли русские и советские ученые. Наряду с созданием теоретических основ спектроскопии, которые привели к открытию ряда новых оптических эффектов (явление комбинационного рассеяния света). Все это создало предпосылки для широкого внедрения спектроскопических методов исследования в самые различные области науки и практики.

Методами спектроскопии исследуют уровни энергии атомов, молекул и образованных из них макроскопических систем и квантовые переходы между уровнями энергии, что даёт важную информацию о строении и свойствах вещества. В качестве объектов спектроскопического исследования могут быть использованы самые разнообразные вещества, находящиеся в любых агрегатных состояниях. В простейшем случае это разреженный газ, среднее расстояние между молекулами которого настолько велико, что их можно рассматривать изолированно друг от друга. В наиболее сложном случае это конденсированное тела, в котором каждая образующая его частица находится под влиянием сил межмолекулярного взаимодействия. В связи с этим из спектроскопических данных можно получить информацию как о структуре и свойствах молекул, так и о силах межмолекулярного взаимодействия, а следовательно, о строении вещества в целом. [1]

С помощью инфракрасных спектров органических соединений мы можем определить состав вещества, причем установить не только элементный состав, но и структурные особенности.


1. Происхождение ИК-спектров

Инфракрасная спектроскопия − раздел спектроскопии, охватывающий длинноволновую область спектра (более 730 нм за красной границей видимого света). Инфракрасные спектры возникают в результате колебательного (отчасти вращательного) движения молекул, а именно − в результате переходов между колебательными уровнями основного электронного состояния молекул. В физике спектроскопические методы используются для изучения всевозможных свойств этих взаимодействий. В аналитической химии - для обнаружения и определения веществ, при помощи измерения их характеристических спектров, т.е. методами спектрометрии.

Метод инфракрасной спектроскопии является универсальным физико-химическим методом, который применяется в исследовании структурных особенностей различных органических и неорганических соединений. Он основан на явлении поглощения группами атомов испытуемого объекта электромагнитных излучений в инфракрасном диапазоне. Поглощение связано с возбуждением молекулярных колебаний квантами инфракрасного света. При облучении молекулы инфракрасным излучением поглощаются только те кванты, частоты которых соответствуют частотам валентных, деформационных, электронных колебаний молекул. В основе этого метода лежит такое физическое явление, как инфракрасное излучение. Инфракрасное излучение также называют «тепловым» излучением, так как все тела, твёрдые и жидкие, нагретые до определённой температуры, излучают энергию в инфракрасном спектре. При этом длины волн, излучаемые телом, зависят от температуры нагревания: чем выше температура, тем короче длина волны и выше интенсивность излучения.

Обычно для изображения ИК-спектров используют частоту, реже длину волны. Число характеристических полос поглощения атомных групп, их интенсивность и положение максимумов, наблюдаемых на инфракрасных спектрах, дают представление о строении индивидуального соединения или о компонентном составе сложных веществ. Интенсивность полосы поглощения определяется величиной, которую поглощают атомные или функциональные группы образца при прохождении через них инфракрасных лучей. Важным диагностическим показателем полос поглощения является величина пропускания. Данный показатель и концентрация вещества в снимаемом объекте связаны обратной пропорциональной зависимостью, что используется для количественных определений содержания отдельных компонентов. [2]

Инфракрасная спектроскопия занимается главным образом изучением молекулярных спектров, так как в ИК-области расположено большинство колебательных и вращательных спектров молекул. Исследование строения молекул и других объектов методами инфракрасной спектроскопии подразумевает получение сведений о параметрах молекулярных моделей и математически сводится к решению обратных спектральных задач. Решение таких задач осуществляется последовательным приближением искомых параметров, рассчитанных с помощью специальной теории спектральных кривых к экспериментальным.

Инфракрасная спектроскопия позволяет идентифицировать пространственные изомеры, изучать внутри- и межмолекулярные взаимодействия, характер химических связей, распределение зарядов в молекулах, регистрировать короткоживущие (время жизни до 106 с) частицы, получать данные для вычисления термодинамических функций, установление формы нормальных колебаний, распределение колебательной энергии по степеням свободы, положение полос в спектрах и их интенсивности. Расчеты спектров молекул, содержащих до 100 атомов, в том числе полимеров, выполняются с помощью ЭВМ. При этом необходимо знать характеристики молекулярных моделей (силовые постоянные, электрооптические параметры и др.), которые находят решением соответствующих обратных спектральных задач или квантово-химическими расчетами. Поэтому инфракрасная спектроскопия как метод изучения строения молекул получил наибольшее распространение в органической химии. В отдельных случаях для газов в инфракрасной области удается наблюдать вращательную структуру колебательных полос. Это позволяет рассчитывать дипольные моменты и геометрические параметры молекул, уточнять силовые постоянные и т.д.

Инфракрасная спектроскопия имеет ряд преимуществ перед спектроскопией в видимой и ультрафиолетовой областях, так как позволяет проследить изменение всех основных типов связей в молекулах исследуемых веществ. При использовании инфракрасной спектроскопии для определения качественного и количественного состава природных смесей не происходит разрушение веществ, что позволяет применять их для последующих исследований.

1.1 Классическая теория колебательных спектров

Колебательные спектры являются чрезвычайно специфическими и чувствительными характеристиками молекул, поэтому их широко применяют в химических исследованиях. Достоинством методов колебательной спектроскопии является то, что их можно использовать для исследования практически любого вещества в любом агрегатном состоянии (газообразном, жидком или твердом, в том числе кристаллов). Этот метод анализа основан на записи инфракрасных спектров поглощения вещества. Поглощение веществом в области инфракрасного излучения происходят за счет колебаний атомов в молекулах. Для получения колебательных спектров достаточно очень малого количества исследуемого материала (в зависимости от типа и чувствительности спектрометра, вплоть до нескольких миллиграммов). [3]

Различают несколько типов колебаний атомов в многоатомной молекуле: валентные (изменяется расстояние между атомами) они делятся на симметричные и антисимметричные; деформационные (изменяется угол между связями без изменения их длины) (рисунок 1, а - в).

а                          б                          в

а − валентно-симметричные; б − валентно-антисимметричные; в − деформационные

Рисунок 1. Колебания атомов в трехатомной молекуле SO

При валентно-симметричных колебаниях дипольный момент не меняется (нет линий в ИК-области). Колебания валентно-антисимметричные и деформационные нарушают симметричность молекулы, появляется дипольный момент и, как следствие, возникают линии в ИК-области. Переходы между различными колебательными состояниями в молекулах квантованы, благодаря чему поглощение в ИК-области имеет форму спектра, где каждому колебанию соответствует своя длина волны. Длина волны для каждого колебания зависит от того какие атомы в нем участвуют, и кроме того она мало зависит от их окружения. То есть для каждой функциональной группы, характерны колебания определенной длины волны, точнее говоря даже для каждой группы характерен ряд колебаний (соответственно и полос в ИК-спектре). Именно на этих свойствах ИК-спектров основана идентификация соединений по спектральным данным. (рисунок 2).

Рисунок 2. Графическое представление вращательного, колебательного, электронного переходов

Из всех колебательных переходов наиболее вероятным является переход на ближайший колебательный подуровень. Ему соответствует спектральная линия, называемая основной. Менее вероятным переходом на более высокие колебательные подуровни отвечают спектральные линии, называемые обертонами. Их частота в 2, 3 и т.д. раз больше, чем частота основной линии, а интенсивность гораздо меньше. Основную линию обозначают буквой n, а обертоны 2n, 3n и т.д. Большинство известных колебательных частот лежит в диапазоне 1012-1014 Гц, что соответствует инфракрасному (ИК) диапазону электромагнитного излучения. [4]

Основными методами колебательной спектроскопии являются ИК-спектроскопия и спектроскопия комбинационного рассеяния света (КР), также называемая Рамановским рассеянием. ИК-спектры являются спектрами поглощения, и при их интерпретации оперируют понятиями полос поглощения.

ИК-спектрометры, позволяют быстро получать колебательные спектры жидкостей и газов, а также твердых тел, достаточно прозрачных в исследуемой области частоты излучения (приблизительно 40-6000 см-1 для самых распространенных приборов), что позволяет производить качественный и количественный анализ образцов. Вследствие того, что некоторые колебательные переходы могут быть запрещены правилами отбора, ряд колебательных частот, присущих характерным структурным группам, может отсутствовать в спектрах, регистрируемых ИК-спектрометрами. В этом случае на помощь может прийти метод КР, если соответствующие спектральные полосы разрешены правилами отбора для излучательных переходов.

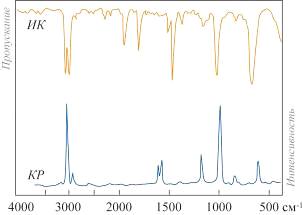

Рисунок 3. Примеры колебательных спектров

.2 Квантово-механическое представление колебательных спектров

Применение методов колебательной спектроскопии требуют разной глубины знания теории колебательных спектров. Современная электронно-вычислительная техника позволяет проводить теоретический расчет колебательного спектра и ряда молекулярных параметров даже для сравнительно сложных молекул.

Колебательные энергетические уровни молекулы можно получить решением соответствующей квантово-механической задачи. Cостояния молекулы как единой системы из ядер и электронов описываются полной волновой функцией Y. Квантово-механический оператор Ĥ (гамильтониан) в волновом уравнении Шредингера

ĤY= ЕY

определяющем энергии Е стационарных состояний, включает члены, связанные с орбитальным и спиновым движением электронов: колебательным и вращательным движение ядерного скелета (поступательным движением можно пренебречь).

В приближении, учитывающем большое различие масс и подвижностей электронов и ядер, возможно, прежде всего, разделение электронного и ядерного движения, причем для волновых функций - с точность до (m/M)Ѕ, а для энергий - с точностью до (m/M)ј, где m - масса электронов, а М - масса ядер. Тогда можно записать: Y= YeYn и Ĥen, где Ye и Ĥe относятся только к электронному движению, а Yn и Ĥn - только к движению ядер. В достаточно хорошем для многих целей приближении можно разделить также колебательное и вращательное движения ядерного скелета, т.е. представить

Y= YeYuYr и Ĥ= Ĥе+ Ĥu+ Ĥr,

что дает возможность решать три уравнения вида (1) отдельно и находить соответственно энергии электронных, колебательных и вращательных состояний молекулы, составляющих полную энергию Е= Ее+ Еu+ Еr.

Нас будет интересовать здесь результат решения только колебательно уравнения

ĤuYu= ЕuYu

Для рассмотрения колебательного движения требуется ввести координаты, которые описывали бы только относительные смещения ядер. Поступательное движение молекулы может быть описано тремя координатами, характеризующими положение центра масс, а вращательное движение - тремя координатами, в качестве которых могут быть выбраны углы, описывающие ориентацию молекулы относительно внешней системы координат с началом в центре масс. В случае линейной молекулы ее ориентация полностью характеризуется двумя независимыми координатами. У двухатомной молекулы имеется лишь одна колебательная степень свободы (n=1), т.е. только одна координата Q=Dr, представляющая изменение межъядерного расстояния, от которой зависит колебательная волновая функция. Для N-атомной молекулы можно ввести n = 3N-6 (для линейной 5N-5) таких координат Qk, что каждая из них полностью характеризует смещение ядер относительно равновесных положений в каком-то одном основном колебательном состоянии. Это так называемые нормальные координаты.

При использовании нормальных координат колебательную волновую функцию и колебательную энергию N-атомной молекулы можно представить соответственно как произведение:

 и сумму:

В гармоническом приближении Yk и Ek - собственные функции и собственные значения операторов , зависящих только от одной координаты Qk:


где ħ= h/2p; h - постоянная Планка; lk = 4p2nk2.

Этот оператор приводит к уравнению Шредингера для гармонического осциллятора. Его собственные значения энергии:


где uk = 0, 1, 2, 3,… − колебательное квантовое число, а uek - колебательная постоянная.

Для двухатомных молекул индекс k везде можно отпустить, считая Q=Dr, а постоянная , т.е. совпадает с выражением классической частоты гармонических колебаний. Здесь m = m1m2/m1 + m2 - приведенная масса двухатомной молекулы с ядрами, имеющими массы m1 и m2; ke - гармоническая силовая постоянная, представляющая вторую производную функции потенциальной энергии в точке равновесия, т.е. . Потенциальная кривая для реальной двухатомной молекулы приближенно аппроксимируется функцией Морзе:


где De и b - постоянные.

Вместе с параболической функцией гармонического осциллятора эта функция показана на рисунке 4. Система уравнений энергии реально является сходящейся к пределу, а не системой равноотстоящих уровней, согласно формуле (12), получающейся в гармоническом приближении.

Колебательная энергия многоатомной молекулы в гармоническом приближении является функцией n колебательных квантовых чисел uk:


где dk - степень вырождения (может равняться 1, 2, 3) колебательного состояния, которое считается один раз, т.е. при наличии вырождения n<3N-6 (или 3N-5).

Волновая колебательная функция многоатомной молекулы как произведение волновых функций гармонического осциллятора имеет вид:

Вырожденные состояния совпадают по энергии, но характеризуются разными волновыми функциями (разных координат).

Таким образом, у многоатомной молекулы имеется набор колебательных состояний с определенной энергией, зависящей от n колебательных квантовых чисел uk, характеризуемых колебательной волновой функцией, зависящей от всех 3N-6 (или 3N-5) колебательных координат.

Уровни, характеризуемые набором квантовых чисел, из которых только одно имеет значение одно, а остальные равны нулю, называются главными или фундаментальными. Если какое-то одно квантовое число uk имеет значение больше единицы, а остальные равны нулю, то уровень называется обертонным. Когда два или более квантовых чисел, характеризуемых уровень, отличны от нуля, уровень называют составным или комбинированным. [4]

Колебательный спектр вещества наблюдается при поглощении им ИК-излучений или комбинационном рассеянии света, когда в результате взаимодействия молекул с фотонами hn происходят изменения колебательных состояний, т.е. молекулы переходят на другие уровни энергии. Разность энергий состояний, между которыми происходит переход, равна согласно соотношению Бора:

DE= hn= hc w

где n - частота поглощаемого (или испускаемого) излучения.

В ИК-спектре поглощения интенсивность пропорциональна вероятности, т.е. и квадрату момента перехода ïМuï2:


где − оператор электрического дипольного момента, являющийся функцией колебательных координат.

Имея в виду связь момента с его проекциями на оси координат


можно записать также составляющие


которые являются определенными интегралами по всему координатному пространству, т.е. числами, и не меняются при выполнении операции симметрии.

Чтобы переход между состояниями и был возможен, по крайней мере одна из составляющих Mx, My, Mz должна быть отлична от нуля. Интенсивность же зависит от значения этих составляющих. Если в приближении малых колебаний (смещений) провести разложение mx (my, mz) в ряд по степеням Qk около положения равновесия, то, опуская выкладки и пренебрегая высшими членами разложения, имеем


(в аналогичные выражения для My и Mz). Таким образом, чтобы переход был возможен, хотя бы одна из производных


должны быть не равна нулю.

В зависимости от того, какая из проекций Vx, My или Mz ¹0 или какая является наибольшей, говорят о поляризации перехода вдоль соответствующей оси. Это дает иногда возможность выделять так называемые параллельные и перпендикулярные переходы. Относительная интенсивность полос спектра для различных типов переходов зависит от заселенности колебательных состояний или уровней.

N(u)= nN exp (- E(u)/kT),

При комнатной температуре наиболее заселенным является уровень нулевой колебательной энергии. Соответственно этому наиболее интенсивны в спектре полосы основных или фундаментальных частот. [5]

Колебательно-вращательные спектры молекул в газовой фазе при достаточно высоком разрешении могут иметь развитую вращательную структуру, изучение которой может представлять как самостоятельный интерес, особенно для сравнительно простых молекул, так и служить для интерпретации самих колебательных спектров. Теория колебательных спектров молекул в конденсированных фазах усложняется межмолекулярным взаимодействием и влиянием кристаллического поля.

2. Принципы устройства ИК-спектрометров

При множестве различных типов современных ИК - спектрометров по общим принципам устройства их можно разделить на две основные группы. Первая включает приборы с последовательным сканированием и регистрации спектра с помощью одноканального приемника, а вторая - спектрометры, в которых на приемник попадает сразу излучение всего изучаемого спектрального диапазона, но сигналы преобразуются и расшифровываются так, что получается информация о каждом отдельном участке и регистрируется полный спектр во всем диапазоне. ИК спектрометры по схеме освещения бывают однолучевые и двухлучевыми. При однолучевой схеме спектр поглощения исследуемого объекта регистрируется на спадающей с длиной волны кривой интенсивности излучения источника вместе с фоновым поглощением. Чтобы получить спектр (в процентах пропускания), нужно зарегистрировать также кривую интенсивности испускания источника (фоновый спектр). Принимая интенсивность при каждой l в этих спектрах соответственно как Il и I0l находят значение пропускания Tl = (Il /I0l)×100% и стоят по точкам спектральную кривую в зависимости от l (или w) или аналогично для поглощения (1-T)×100%, или в шкале оптической плотности A= lg (1/ T).

Теперь чаще используется двухлучевая схема, которая позволяет выравнивать фон, т.е. линию полного пропускания, и компенсировать поглощение атмосферных паров H2O и CO2, а также ослабление пучков окнами кювета и, если необходимо, поглощение растворителей.

Регистрация спектра осуществляется следующим образом. ИК− излучение от источника 1 делится на два пучка. Рабочий пучок проходит через образец, а пучок сравнения - через компенсатор (кювета с растворителем, окно и т.п.). С помощью прерывателя 5 пучки поочередно направляются на входную щель 6 монохроматора и через нее на диспергирующий элемент 7. При медленном его повороте (или повороте зеркала Литтрова за призмой), осуществляемой мотором развертки 14, через выходную щель 8 монохроматора на приемник 9 последовательно проходят вырезаемые щелью узкие по интервалу длин волн лучи. Если излучение данной длины волны в рабочем пучке и пучке сравнения имеет разную интенсивность, например ослаблено в рабочем пучке поглощением образца, то на приемнике возникает переменный электрический сигнал. После усиления и преобразования этот сигнал поступает на мотор отработки 11, который приводит в движение фотометрический клин 12 (диафрагму) до уравнивания потоков излучения. Движение фотометрического клина связано с движением пера самописца 13 по ординате, а поворот диспергирующего элемента - с протяжкой бумажной ленты или движением держателя пера по абсциссе. Таким образом, в зависимости от градуировки в процессе сканирования может регистрироваться спектральная кривая зависимости пропускания (поглощения) в процентах или оптической плотности образца от волнового числа (или длины волны).

Принципиальной частью сканирующих спектрометров является монохроматор. В качестве диспергирующего устройства в нем могут служить призмы из прозрачных в ИК - области материалов с подходящей дисперсией или дифракционные решетки. Поскольку дисперсия материалов является наибольшей у длинноволнового предела их прозрачности и быстро падает с уменьшением длины волны, в средней ИК − области используют обычно сменные призмы, изготовленные из монокристаллов LiF, NaCI, KBr.

В настоящее время призмы все более заменяются дифракционными решетками. Но решетки, на порядок лучше пропуская лучистую энергию по сравнению с призмой, имеет тот недостаток, что дает наложение спектров высших порядков. Он не устраняется наличием в спектрометре нескольких сменных решеток для разных спектральных областей и требует, особенно в длинноволновой области, где интенсивность излучения очень мала, хороших спектральных фильтров.

В качестве источников непрерывного ИК - излучения используются обычно силитовый стержень - «глобар» (штифт из карбида кремния) или штифт Нернста (из оксидов редкоземельных элементов).

В связи со слабостью источников возникает проблема фильтрации полезного излучения. Используются четыре основные типа фильтров: поглощающие (кристаллический кварц, кристаллы галогенидов щелочных металлов, пластинки из некоторых полупроводниковых материалов), отражающие (ионные кристаллы - фильтры остаточных лучей), рассеивающие (металлические сетки, алюминиевые пластинки с шероховатой поверхностью), интерференционные (плоскопараллельные слои из прозрачных материалов с разными показателями преломления).

Как приемники излучения в спектрометрах для средней ИК - области используются чувствительные термопары («термостолбики») или болометры, построенные по принципу термометров сопротивления. Площадки тепловых приемников порядка от десятых до целых мм2 для большей эффективности покрываются чернью, и приемник помещается в эвакуированный корпус с окном, прозрачным для ИК - излучения.

К тепловым источникам относится также пневматический или оптико - акустический приемник, в котором под действием излучения происходит тепловое расширение газа. Газ помещается в зачерненной камере с гибкой стенкой, имеющее зеркальное внешнее покрытие. Движение отраженного зеркалом светового луча регистрируется фотоэлементом. Этот приемник изготовляется обычно для длинноволновой ИК - области, где используется также другая группа приемников: квантовые или фотонные, например: такие приемники с фотопроводимостью.

Фурье-спектроскопия имеет ряд достоинств. Два главных преимущества перед обычными спектрометрами заключается в следующем. Здесь в интерферометре в течении всего времени сканирования получается информация одновременно обо всем исследуемом спектральном диапазоне, а в обычном спектрометре в разные моменты времени получается информация только об узких спектральных полосах исследуемого диапазона. Так же дает возможность повышения разрешающей силы интерферометра без уменьшения потока лучистой энергии. Разрешающая способность фурье − спектрометра пропорциональна максимальной разности хода пучков и, чтобы повысить, например, вдвое разрешение спектра, нужно просто удвоить длину перемещения зеркала, т.е. и время регистрации, возможность использовать большие углы как у источников, так и у приемника. У дифракционных спектрометров разрешение находится в обратно пропорциональной зависимости от ширины щелей, а энергия, попадающая на приемник, пропорциональна квадрату площади двух одинаковых щелей. Если вдвое уменьшить ширину щелей (для повышения разрешения), то сигнал уменьшится в четыре раза и для сохранения отношения сигнала к шуму время регистрации необходимо увеличить в 16 раз. [6]

Достоинства фурье-спектроскопии: очень высокая чувствительность и точность измерений интенсивности, особенно при многократном сканировании и накоплении сигнала; очень высокое разрешение и высокая точность определения волновых чисел; быстродействие, т.е. возможность быстрого исследования широкой спектральной области (время сканирования для интервала в несколько сотен см-1 составляет менее 1с), и др.

3. Применение ИК-спектроскопии

Инфракрасная спектроскопия находит применение в исследовании строения полупроводниковых материалов, полимеров, биологических объектов и непосредственно живых клеток. Быстродействующие спектрометры позволяют получать спектры поглощения за доли секунды и используются при изучении быстропротекающих химических реакций. С помощью специальных зеркальных микро-приставок можно получать спектры поглощения очень малых объектов, что представляет интерес для биологии и минералогии. Инфракрасная спектроскопия играет большую роль в создании и изучении молекулярных оптических квантовых генераторов, излучение которых лежит в инфракрасной области спектра. Методами инфракрасной спектроскопии наиболее широко исследуются ближняя и средняя области ИК-спектра, для чего изготовляется большое число разнообразных (главным образом двухлучевых) спектрометров. Дальняя ИК-область освоена несколько меньше, но исследование ИК-спектров в этой области также представляет большой интерес, так как в ней, кроме чисто вращательных спектров молекул, расположены спектры частот колебаний кристаллических решёток полупроводников, межмолекулярных колебаний.

Области ИК-спектроскопии наиболее частого применения:

. Исследование строения − установление функциональных групп − по найденным характеристическим частотам.

. Установление идентичности, например, исследуемого вещества с известным образцом, которые должны иметь тождественные спектры (как в области характеристических частот, так и в области скелетных колебаний).

. Решение задач. Определение чистоты: наличие «посторонних» пиков свидетельствует о примесях.

. Количественный анализ: интенсивность поглощения в определенных частях спектра пропорциональна концентрации вещества.

. Изучение внутри- и межмолекулярных взаимодействий, например установление наличия водородных связей.

Однако этими областями использование ИК-спектроскопии не ограничивается. В случае просто построенных молекул изучение молекулярных спектров дает возможность вычислить межатомные расстояния, валентные углы, энергию связи. Величины, полученные спектроскопическим методом, сопоставляются с величинами, полученными другими методами (например, рентгенографическим), и делают достоверными наши сведения о строении молекул.

Изучением спектров поглощения удалось открыть свободные радикалы, например СН3, CN и др., играющие важную роль как промежуточные продукты в ряде реакций. По спектрам излучения некоторых звезд и комет удалось установить присутствие на них таких же свободных радикалов. При помощи спектрографических методов можно определить (решить) межатомные расстояния в этих радикалах, что невозможно сделать, применяя такие методы, как рентгенографический, поскольку в большинстве случаев радикалы не удается получить в свободном состоянии.

В повседневной практике метод ИК-спектроскопии используется при проведении исследований полимерных материалов, волокон, лакокрасочных покрытий, наркотических средств. Метод инфракрасной спектроскопии позволяет исследовать твердую, жидкую фазы биологической массы, что позволяет изучать биологический образец в целом, без предварительных химических обработок. Поглощение органических веществ в различных участках инфракрасного диапазона определяется входящими в состав молекулы химическими группировками, а точнее образующими их связями, поэтому метод позволяет суммарно определить родственные вещества, по характеристическим зонам поглощения. Одним из новых подходов исследования водных систем являются способы многократного регистрирования измеряемых коэффициентов пропускания инфракрасного излучения в короткие временные интервалы, что дает возможность охарактеризовать величину их колебания с помощью дисперсии, которая будет отражать суммарный эффект межмолекулярных взаимоотношений. В разработанной технологии используется принцип инфракрасной спектроскопии с применением методов оптимального приема основных и подавления помеховых сигналов. Реализация такого способа стала возможна при использовании высокочувствительного ИК-приемника, параметры которого находятся на уровне лучших мировых образцов, а также применения специально разработанных схем обработки и преобразования сигналов. Подобные методы используются в современной технике обнаружения сигналов, например, в радиолокационных системах, а также приборах ночного видения.

Первоначально метод ИК-спектраскопии разрабатывался для диагностики онкологических заболеваний, затем получил более широкое распространение.

Заключение

В результате колебательного движения молекул возникают инфракрасные спектры, с помощью которых можно определить и исследовать структурные особенности различных органических и неорганических соединений, а так же уровни энергии атомов, молекул и образованных из них макроскопических систем и квантовые переходы между уровнями энергии, что даёт важную информацию о строении и свойствах вещества. Исследования инфракрасной области спектра и усовершенствование экспериментальной методики ведут ко все большему выяснению структуры материи и ряда вопросов квантовой механики. Особенное значение приобретает проблема количественного измерения интенсивностей, а также измерений в длинноволновой части спектра.

В ходе выполнения курсовой работы я ознакомилась с методикой и техникой регистрации ИК-спектров, теорией колебательных спектров, изучила их физические основы и методы.

При изображении ИК-спектров используют частоту, что позволяет по числу характеристических полос поглощения атомных групп, их интенсивности и положении максимумов, наблюдаемых на инфракрасных спектрах, дать представление о строении индивидуального соединения или о компонентном составе сложных веществ.

Список использованных источников

1 Грибов, Л.А. Введение в молекулярную спектроскопию/ Издательство «Мир» Москва. − 1976. - С. 117 - 123.

Мальцев, А.А. Молекулярная спектроскопия/ Издательство Московского университета. - 1980. - С. 7-10, 41-51.

Ельяшевич, М.А. Атомная и молекулярная спектроскопия/ издательство Эдиториал УРСС. - 2001.− 896 с.

Смит, А. Прикладная ИК-спектроскопия/ Издательство «Мир». - 1982. - 328 с.

Алексанян, В.Т. Колебательная спектроскопия/ Издательство «Мир» Москва. - 1981. - С. 188, 134, 341.

Лебедев, В.В. Техника оптической спектроскопии/ Издательство Московского университета. - 1986. - С. 164, 188.
