ВВЕДЕНИЕ

Темой выпускной квалификационной работы является «Физкультурно-оздоровительный комплекс в г. Вологде».

Участок проектируемого здания расположен в юго-западной части города. Преимуществом данного района является хорошее транспортное сообщение, есть возможность добраться в любой район города без пересадок, остановки общественного транспорта находятся в пределах пешеходной доступности. Здание прекрасно вписывается в существующую застройку района. Удобная внутренняя планировка здания с просторными залами, вестибюлями и кабинетами прекрасно освещена естественным светом.

Комплект рабочих чертежей выполнен на основе задания на проектирование, утвержденного заказчиком, с учетом требований проекта детальной планировки района при соблюдении строительных норм и правил.

Архитектурное решение принято в соответствии с требованиями технического задания, [1], [7]. Участок проектирования обеспечен всеми необходимыми инженерными сетями.

В здании физкультурно-оздоровительного комплекса располагаются тренажерный, танцевальный залы, зал аэробики и зал силовых видов спорта, массажный кабинет, раздевалки и душевые, тренерские, административные помещения.

Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ

.1 Генеральный план

Проектируемое здание физкультурно-оздоровительного комплекса расположено в г. Вологда. Главным фасадом здание ориентированно на юг и занимает территорию 1500м². Своим внешним видом и расположением удовлетворяет требованиям городской застройки и вписывается в существующую планировку района.

Комплекс работ по благоустройству предусматривает устройство двух асфальтобетонных подъездных дорог. Также предусмотрен сквозной проезд вокруг здания, предусмотрены эвакуационные выходы и проезды. Пути движения людского и машинного потока не пересекаются.

Имеется территория для стоянки автомобилей и хозяйственная площадка, а также площадка для отдыха. Со стороны главных дорог планируется посадка лиственных деревьев для защиты от пыли и шума, во дворе посадка кустарников.

С целью охраны почвы от загрязнения ТБО, для сбора и временного хранения отбросов и мусора на территории физкультурно-оздоровительного комплекса на асфальтированной площадке устанавливаются водонепроницаемые контейнеры, на расстоянии не менее 25 м от здания. Количество мусоросборников - 3 шт.

Генплан и экспликация к нему представлены на листе 1 графической части.

.2 Объемно - планировочное решение

Выбранное мной в дипломном проекте здание относится к общественному типу. Архитектурно-планировочное решение выполнено с соблюдением требований [1]. Здание в плане имеет сложную конфигурацию с размерами в осях 30 ´ 57 метров. Здание переменной этажности, двух- и трехэтажное. Высота здания 12,5 м, высота этажа в свету 3,9м.

На первом этаже располагаются вестибюль, электрощитовая, водомерный узел, кабинеты кассира и администратора, гардероб, тепловой пункт, зал тренажерный и зал аэробики, тренерские, медпункт и массажный кабинет, подсобные помещения, раздевалки, снарядная и инвентарная, склад, комната отдыха, санузлы и душевые.

На втором этаже запроектированы танцевальный зал, фойе, венткамера, зал силовых видов спорта, снарядная и инвентарная, комната отдыха, тренерские, административные помещения, раздевалки, санузлы и душевые.

На третьем этаже располагаются технические помещения и машинное отделение.

Сообщение между этажами осуществляется с помощью железобетонной лестницы из крупноразмерных элементов.

Для естественного освещения помещений в здании имеются окна и витражи.

Для входа в здание запроектированы крыльца, которые имеют навес из металлического каркаса. Также в здании имеется грузовой лифт.

.3 Архитектурно - конструктивное решение

.3.1    Фундаменты

В дипломном проекте проработан вариант свайного фундамента. Сваи приняты железобетонные забивные сечением 0,3 х 0,3 м, длиной 6м, глубиной заложения -7.400. Сваи забиваются кустами по 4,5,6 штук, под диафрагмы жесткости - однорядные сваи.

Оголовки свай срубаются и замоноличиваются железобетонным ростверком высотой 0,6 м, бетон В15, отметка низа ростверка - 1.850, отметка низа фундаментных балок -0.900 (кроме особо оговоренных на чертеже).

Башмаки колонн устанавливаются на ростверки по слою раствора М-200 толщиной 20мм. Отметка низа башмака -1.250.

Под наружную стену на ростверке устраивается подбетонка В15, затем на нее монтируют двутавровые балки, на них устанавливаются перемычки по [8].

Первая горизонтальная гидроизоляция выполняется на отметке ±0.000 оклеечная из двух слоев рубероида на битумной мастике по выровненной поверхности. Вторая гидроизоляция на отметке -0.300 из цементного раствора состава 1:2, толщиной 20мм.

Внешнюю поверхность стен от отметки -0.920 до ±0.000 защитить покрытием из двух слоев битумной мастики. Для отвода поверхностных вод по периметру здания устраивают асфальтобетонную отмостку шириной 1000мм с уклоном 2-5%.

План свайного поля и план ростверков со схемой расположения элементов фундамента представлены на листе 4 графической части.

.3.2 Дренаж

В качестве дренажной системы был принят горизонтальный трубчатый дренаж. Горизонтальный трубчатый дренаж является составной частью гидроизоляционной системы и выполняет роль водоприемного и водоотводящего элемента. Он представляет собой сочетание дренажных труб, фильтров и системы колодцев. Его прокладывают по периметру здания с наружной стороны.

Расстояние от оси здания до оси дренажных труб принято 2, 2.05, и 3 м. В качестве труб дренажной системы принимаем пластмассовые трубы. Отдельные звенья соединяют между собой специальными пластиковыми муфтами либо сваркой. В трубах высверливаются отверстия Ø10мм на расстоянии 80мм в шахматном порядке.

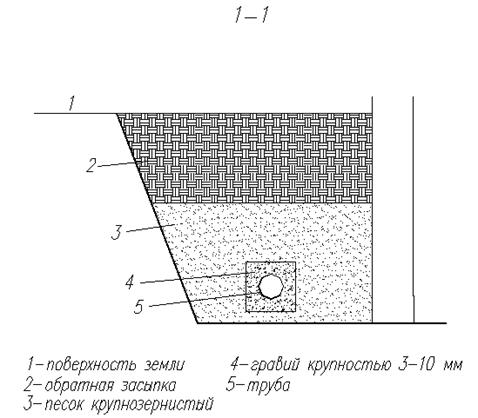

Рисунок 1.1 - Дренажная труба

строительный кирпичный кладка отделка

1.3.3 Стены

В проектируемом здании наружные стены приняты многослойной конструкции на гибких связях, толщиной 640мм. Согласно требованиям по энергосбережению, стены утеплены минераловатными плитами Rockwool КАВИТИ БАТТС толщиной 100мм.

Несущая часть стены 380 мм выполняется из керамического кирпича КО - 75/25 по [9], на растворе М50. Облицовочный слой выполнен из Норского лицевого кирпича КП-У 75/25 по [9], на растворе М50.

Для соединения слоев кладки и крепления утеплителя в несущую часть стены закладываются стальные гибкие связи с шагом 500 мм. Плиты утеплителя крепятся на штырях гибких связей несъемными пластиковыми шайбами с обеспечением плотного примыкания утеплителя к кладке. Кромки плит тщательно подгоняют, подрезают во избежание образования продухов и мостиков холода.

Для шахты лифта запроектированы внутренние стены толщиной 380 мм. По всему периметру второго этажа и периметру выступающих частей третьего этажа выложить парапет высотой 0,6м.

.3.4 Перекрытия

Перекрытия - из сборных железобетонных многопустотных и ребристых панелей. Также в проекте приняты индивидуальные плиты. Плиты перекрытий укладывать по выровненному слою цементного раствора марки 100 толщиной 10 мм с тщательной заделкой швов между ними. Швы между панелями заделывать раствором марки 200 с тщательным уплотнением, со стороны помещений швы расшиваются.

Монолитные участки перекрытий выполнять из бетона класса В20 с постановкой арматуры. Защитный слой бетона до низа рабочей арматуры принят 15 мм. Необходимые отверстия в плитах для пропуска сетей инженерного оборудования шириной 200мм и менее просверлить по месту, не нарушая несущих ребер с последующей заделкой их цементным раствором М100 или бетоном класса В15.

Перекрытия связаны со стенами анкерами. Между собой плиты крепятся при помощи анкеров сваркой. Металлические конструкции очистить от окислов, окалины и ржавчины согласно [4]. Все закладные детали после сварки очень тщательно заделываются цементно-песчаным раствором М50.

В швах между кладкой и продольными гранями панелей, а также между торцами панелей и кладкой стен проложить пакеты из плит "URSA" или минваты толщиной 50мм, обернутые полиэтиленовой пленкой.

Схема расположения плит перекрытия представлены на листе 5 графической части.

.3.5 Окна и витражи

Заполнение оконных проемов выполнено из пластиковых конструкций окон и витражей по [5]. Оконные блоки запроектированы 4 типоразмеров, а все витражи имеют индивидуальные размеры. Монтаж оконных блоков и витражей производится с помощью крепления к наружным стенам анкерными болтами. Зазоры между оконным блоком и простенком заполняется монтажной пеной. Для оформления оконного блока внутри помещения используются пластиковые подоконные доски, откосы штукатурятся. Для устранения мостиков холода пространство между подоконником и коробкой заделать монтажной пеной. Для уплотнения оконных стыков используется герметизирующая лента Робибанд, которая полностью отвечает современным нормам согласно [6].

.3.6 Двери

В проекте приняты 15 типоразмеров дверей. Подбор дверей выполнен с учетом назначения здания, взаимного расположения помещений, а также путей эвакуации.

Крепление дверных коробок к проему осуществляется с помощью ершей и деревянных пробок, заложенных в кирпичную кладку. Пространство между коробкой и кирпичной кладкой заполняется монтажной пеной и закрывается наличником. В технических помещениях двери околачиваются с двух сторон листовой сталью.

.3.7 Перегородки

Перегородки выкладываются из керамического кирпича КО- 75/15 по [9], толщиной 120 мм на растворе М50 с армированием двумя стержнями Ø6 А-240 через 5 рядов кладки. Перегородки устанавливают после устройства перекрытий и крыши. Перегородки не доводят до элементов перекрытия на 20-30 мм во избежание передачи на них нагрузок. Зазоры заполняются упругим материалом.

Для связи кирпичных перегородок со стенами предусмотрены штрабы или выпуски арматуры по две проволоки Ø6 А-240 длиной по 0,5м через каждые 4 ряда.

В перегородках для крепления дверных и оконных блоков предусмотрены антисептированные деревянные пробки размерами 250х120х88 с шагом 500мм в шахматном порядке по три штуки в дверных проемах и по две штуки на откос в оконных проемах.

Перегородки штукатурятся цементно-песчаным раствором М150.

1.3.8 Кровля

В проекте принята плоская бесчердачная крыша с уклоном в сторону водоприемных воронок. В качестве верхнего кровельного ковра принят линокром марки ТКП толщиной 5мм. Данный материал наплавляется с помощью пропановой горелки на подготовленное основание.

Декоративная имитация крыши на уровне перекрытия второго этажа выполнена из кровельной плитки KATEPAL по деревянной обрешетке, основанием которой являются стропила из обрезной доски сечением 50х100мм. Стыки досок нужно располагать на местах опор. Необходимо учесть расширение досок, вызываемое колебаниями влажности и температуры, оставив достаточный зазор между досками.

Покрытие козырька над главным входом выполнено из сотового поликарбонатного пластика. Крепление его производится непосредственно к металлическим конструкциям каркаса с помощью болтов с шайбами. Шаг постановки болтов не более 500мм.

План кровли представлен на листе 6 графической части.

.3.9 Водоотвод

В здании принята организация внутреннего водосброса. Внутренние водостоки присоединяются к сети ливневой канализации. Водосточные воронки расположены таким образом, что максимальная длина пути воды, стекающей в воронку, не превышает 24м. На кровле здания принято три воронки.

.3.10 Крыльца

Крыльца возводятся по монолитным плитам из бетона В15. Для устройства крылец готовятся небольшие котлованы соответствующих размеров, с последующим уплотнением грунта основания и устройством песчаной подготовки из уплотненного крупнозернистого песка. Кладку стенок по уклону ступеней выполнить из кирпича К-О 100/35 по [9], на растворе М50. Пол площадки устраивается по железобетонным плитам ПТ 8-13-13, которые опираются на фундаментные блоки ФБС 12-4-3-Т. На площадках крылец предусмотрены приямки для сбора излишней воды, с покрытием металлическими решетками.

.3.11 Лестницы и пандусы

В проекте разработан вариант основной двухмаршевой лестницы из сборных железобетонных элементов. Марши имеют одинаковую длину и концами опираются на ригели, которые в свою очередь опираются на колонны каркаса. С этой целью к специально предусмотренным закладным деталям колонн привариваются стальные консоли. Лестницы имеют металлические ограждения высотой 900мм с окрашенным поручнем из твердолиственных пород древесины. Все металлические элементы лестницы для защиты от коррозии покрываются грунтовкой.

Для маломобильных групп населения принят односторонний пандус с уклоном 12% по [7]. Запроектировано ограждение высотой 900мм. Ширина пандуса 1,5м.

.4 Наружная и внутренняя отделка

.4.1 Наружная отделка

Для наружной отделки фасадов используется Норский лицевого кирпича КП-У 75/25 по [9], на растворе М50. Козырек над главным входом оформляется сотовым поликарбонатным пластиком по металлической обрешетке. Все металлические элементы каркаса козырька, ограждений лестниц и пандуса окрашиваются серебристой краской.

Цоколь здания оформляется улучшенной штукатуркой М50.

1.4.2 Внутренняя отделка

Стены помещений выравниваются улучшенной штукатуркой. В административных помещениях стены оклеиваются обоями. В санузлах стены выкладываются керамической плиткой, а потолки окрашиваются. В остальных помещениях стены окрашиваются, а потолки белятся.

К дверным проемам с двух сторон приколачиваются наличники. Поручни на лестницах окрашиваются масляной краской.

.5 Инженерные коммуникации

В здании запроектировано следующее инженерное оборудование: водопровод хозяйственный питьевой от внешней сети, водоотведение в городскую сеть, отопление водяное центральное с верхней разводкой, температура теплоностителя 65⁰-80⁰С. Вентиляций естественная через форточки, приточно-вытяжная. Также в здании имеется венткамера, оборудованная специальными вентиляторами с механическим побуждением тяги. Электроснабжение от внешней сети. Имеется телефонное обеспечение. ФОК является общественным зданием поэтому в здании имеются средства пожаротушения, включая систему автоматического включения дымоудаления.

Здание оснащено санитарно-техническим оборудованием: умывальники, унитазы, душевые кабины.

Для сообщения между этажами запроектирован грузовой лифт, грузоподъемностью 1000кг, скорость 0,5м/с, размеры кабины 1500х2000х2200мм. Система управления кнопочная наружная с сигнальным вызовом кабины с любого этажа. Напряжение сети, питающей лифт 380 В.

1.6 Теплотехнический расчет ограждающих конструкций

Рисунок 1.2 - Конструкция наружной стены

В ходе расчета определяется требуемое сопротивление теплопередаче R_req^тр (минимально допустимое) и сопротивление теплопередаче наружного ограждения R_req. Должно выполняться условие R_req^тр < R_req. R_req^тр должно быть не менее значений: а) исходя из условий энергосбережения; определяют с учетом градусо-суток отопительного периода:

D_d = (t_int - t_ht)*z_ht ; (⁰C*сут), (1.1)

где t_int - расчетная температура внутреннего воздуха, ⁰C;

t_ht, - средняя температура наружного воздуха периода со средней суточной температурой воздуха ниже или равной 8 ⁰C, ⁰C;

z_ht - продолжительность отопительного периода со среднесуточной температурой воздуха ниже или равной 8⁰C, сут.

t_int = 21 ⁰C_ht = - 4,1 ⁰C_ht = 231 сут._d= (21+4,1)*231=5798,1 (⁰C*сут)

 R^тр; м²*⁰С/Вт, (1.2)

где а и b - коэффициенты, по табл. 4 [3].

а = 0,0003; b = 1,2.

R_req^тр =0,0003*5798,1 + 1,2 = 2,939м²*/Вт.

б) R_req^тр исходя из санитарно-гигиенических (комфортных) условий:

R_req^тр=; м²*⁰С/Вт, (1.3)

где n - коэффициент, принимаемый в зависимости от положения наружной поверхности по отношению к наружному воздуху (по табл. 3 [3]);

t_int - расчетная температура внутреннего воздуха, ⁰C;

t_ext - расчетная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки с обеспеченностью 0,92 (по табл. 1 [2]), ⁰C;

 - нормативно-температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции (по [3]), ⁰C;

 - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций (по [3]).

n = 1 _int = 21 ⁰C_ext = - 32 ⁰C

 = 4,5 ⁰C

= 8,7 Вт/(м²*⁰C)

R_req^тр = (м²* ⁰С/Вт)

Из полученных значений выбираем наибольшее, т.е. R_req^тр = 2,939 м²*/Вт

R_req определяем в зависимости от конструкции стены:

 ; м²*/Вт, (1.4)

где α_ext, Вт/(м²*⁰C) - коэффициент теплоотдачи внутренней поверхности; R_k - термическое сопротивление отдельных слоев.

α_ext = 23 Вт/(м²*⁰C)

R_k = R₁ + R₂ + …+ R_n, (1.5)

где n - количество слоев.

R = δ/λ., (1.6)

где δ - толщина слоя, м;

 λ - расчетный коэффициент теплопроводности материала слоя, Вт/(м²*⁰C). Кирпич глиняный обыкновенный на цементно-песчаном растворе (ГОСТ 530) - t = 380 мм,  = 0,81 Вт/(м ×°С);

Минераловатные плиты Rockwool КАВИТИ БАТТС - t = x мм, =0,044 Вт/(м ×°С); Кирпич глиняный обыкновенный на цементно-песчаном растворе (по [9]) - t = 120 мм,  = 0,81 Вт/(м ×°С).

R_req=, м²*/Вт,

х = 0,095 м.

Принимаем толщину утеплителя 100 мм.

Суммарная толщина конструкции t = 640 мм.

2. РАСЧЕТНО - КОНСТРУКТИВНЫЙ РАЗДЕЛ

2.1     Сбор нагрузок на перекрытия

Сбор нагрузок на перекрытия выполнен в табличной форме (смотри таблицы 1, 2).

Таблица 2.1 - Сбор нагрузок на междуэтажное перекрытие,

Постоянные: 1. собственный вес плиты перекрытия

. керамзитовый гравий

. цементно-песчаная стяжка

. керамическая плитка

. нагрузка от перегородок

,750

,24

,540

,180

,7

,1

,3

,3

,2

,2

,025

,312

,702

,216

Таблица 2.2 - Сбор нагрузок на кровлю,

Постоянные: 1. собственный вес плиты перекрытия

. рубероид 1 слой

. пенополистирол

. керамзитовый гравий по уклону

. ц.п. стяжка

. линокром 2 слоя

,750

,018

,06

,32

,54

,050

,1

,2

,3

,3

,3

,2

,025

,022

,078

,716

,702

Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия:

S₀ = 0,7 c_e c_t m S_g ; кПа, (2.1)

где c_e - коэффициент, учитывающий снос снега с покрытий зданий под действием ветра или иных факторов, по [10];

c_t =1,0 - термический коэффициент, по[10];

m =1 - коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, для плоской кровли по[10];

S_g=2,4 кПа - вес снегового покрова на 1 м2 горизонтальной поверхности земли, принимаемый по[10];

  (2.2)

S₀ = 0,7·0,68·1·1 2,4=1,142 кПа.

2.2 Расчет колонны

.2.1 Общие положения

Колонны ж/б каркаса здания являются элементами многоэтажной рамы. При действии вертикальных и особенно горизонтальных (ветровых) нагрузок в колоннах рамного каркаса возникают продольные и поперечные силы, а также изгибающие моменты.

В здании с несущими кирпичными стенами и неполным каркасом колонны рассчитываются условно как сжатые элементы, без учета изгибающих моментов, возникающих при невыгодном загружении ригеля временной нагрузкой.

При расчете сжатых ж/б элементов должен учитываться случайный эксцентриситет, образующийся за счет неточного приложения осевой нагрузки, возможного несимметричного расположения рабочей арматуры, неоднородности бетона, начального искривления элемента и т.п.

Колонна в целом представляет собой многоярусную стойку, защемленную в уровнях междуэтажных перекрытий. За расчетную длину колонны нижнего этажа принимается расстояние от обреза фундамента до оси ригеля первого этажа. Для изготовления колонн применяют бетон класса В15, класс продольной арматуры А400, поперечная арматура класса А240 или В500. Поперечное сечение колонн 400х400. Сечение сборной колонны принимается постоянным во всех этажах, а увеличение ее прочности в нижних этажах достигается за счет увеличения сечения арматуры или класса бетона.

Предельная гибкость колонны в плоскости действия момента:

λ_h=l₀/h_к≤35 (2.3)

Произведем расчет колонны первого этажа К8 в осях 7-Е.

2.2.2 Определение продольных усилий

Для расчета армирования колонны необходимо определить продольное усилие в колонне в сечении на уровне обреза фундамента от нагрузок первой группы предельных состояний: полное значение и его длительную часть.

Величина грузовой площади:

А_гр=0,5·(l₁+l₂)·L; м², (2.4)

где l₁ и l₂ - пролеты ригеля с каждой стороны колонны;

L =6.0 м- шаг колонн.

А_гр=0.5·(6,0+6,0)·6.0=36 м²,

Расчетные и нормативные нагрузки на 1 м² перекрытия (покрытия) принимаются из табл. 1 и 2. Кроме этого, на колонну 1 этажа передаются нагрузки от собственного веса ригелей и веса вышележащих колонн.

Рисунок 2.1 - Грузовая площадь колонны

Нагрузка на колонну:

Нагрузка от кровли q^расч =7,8·36=280,8 кН,

q^длит.=6,7·36=241,2 кН,

Нагрузка от ригелей q^расч =19,5·2·1,1=42,9 кН,

Нагрузка от колонн q^расч =(23+14)·1,1=40,7 кН,

Нагрузка от междуэтажного перекрытия q^расч =11,095·36=399,42 кН,

q^длит.=7,975·36=287,1 кН,

Расчетная продольная сжимающая сила:=280,8+42,9+40,7+399,42=763,82 кН

Длительная составляющая включает в себя постоянную нагрузку и длительную часть снеговой и временной на перекрытие N₁=241,2+42,9+40,7+287,1=611,9 кН.

2.3 Расчет армирования колонны

Определяем критическую продольную силу

 N_cr=;, (2.5)

где l₀=Н_эт =4.2 м;

δ_е=е₀/h=0.0133/0.4=0.033 , но не менее δ_{е min}, если δ_е<δ_{е min}, то в расчет принимаем δ_е=δ_{е min}=0,31.

Значение эксцентриситета е₀=е_а=40/30=1.33 см. Случайный эксцентриситет е_а принимаем максимальным из трех значений: h_к/30, H_эт/600 и 1 см.

h_к =0.4 м - высота сечения колонны,

 δ_{е min}=0.5-0.01·l₀/h-0.01·R_b, (2.6)

где R_b=8.5 МПа - расчетное сопротивление бетона сжатию.

δ_{е min}=0.5-0.01·4.2/0.40-0.01·8.5=0.31

 φ_l - коэффициент, определяемый по формуле:

φ_l=1+β·(М₁/М), (2.7)

где β =1 - для тяжелого бетона, коэффициент, принимаемый в зависимости от вида бетона;

М - момент относительно растянутой или наименее сжатой грани сечения от действия постоянных, длительных и кратковременных нагрузок:

M = N·e₀, кНм, (2.8)

где N=763,83 кН - полная нагрузка на колонну,

M = 763,83·0,0133=10,16 кНм,

М₁ - момент относительно растянутой или наименее сжатой грани сечения от действия постоянных, длительных нагрузок

М₁=N_l·e₀; кНм, (2.9)

где N_l =611,9 кН - длительная составляющая нагрузки;

М₁= 611,9·0.0133=8,14 кНм,

φ_l=1+1·(8,14/10,16)=1.8,

α - коэффициент приведения;

 , (2.10)

где Е_S - модуль упругости арматуры для арматуры класса A400 E_S=20·10⁴ МПа;

 Е_b - модуль упругости бетона для тяжелого бетона класса В15, Е_b = 20.5·10³ МПа;

=10

φ_р=1, т.к. арматура без предварительного натяжения - коэффициент, учитывающий влияние предварительного напряжения арматуры на жесткость элемента;

I - момент инерции бетонного сечения:

I=r²·А, м², (2.11)

где А=0.4х0.4=0.16 м² - площадь бетонного сечения;

r - радиус ядра сечения:

r = 0.289·h_К, (2.12)

где h_К - высота сечения колонны.

r = 0.289·0.4=0.1156

I=0.1156²·0.16=0.002 м²

I_S=, м² (2.13)

а = 20 мм - толщина защитного слоя.

I_S=м²

N_cr =

Вычисляем коэффициент η:

 η= (2.14)

η==1.06

Значение расчетного эксцентриситета с учетом η:

е =е₀·η+-2·а (2.15)

е =0.0133·1.06+-2·0.02=0.174.

Определяем граничную относительную высоту сжатой зоны ξ_R=0.652.

Далее вычисляем:

A₀=, (2.16)

где h₀ - рабочая высота колонны, h₀ =h_к- а=0.4-0.02=0.38 м.

А₀=

Условие не выполняется, продольное армирование колонны назначаем конструктивно.

 ξ=; (2.17)

ξ=0.67,

α_S=; (2.18)

α_S=

δ’=; (2.19)

а’ =0.02 м - толщина защитного слоя до арматуры А’_S .

δ’=.

При а_S<0 принимаем A_s = А¹_S конструктивно по минимальному проценту армирования, μ_min=0.05%.

Армирование производится плоскими сварными каркасами, которые объединяются в пространственный путем приварки к ним соединительных стержней.

Принимаем диаметр продольных стержней - 12 мм, поперечных - 5 мм из стали класса B500 с шагом не более 20d=20·12=240 мм.

Стыки колонн для удобства монтажных работ устраивают на 700-800 мм выше отметки перекрытия, через 1-2 этажа. Применяют стык колонн (с подрезкой). У стыкуемых торцов выполняются подрезки бетона, в которых обнажаются стержни продольной арматуры. Торцевые участки колонн усиливают косвенной арматурой из плоских сварных сеток из стали класса B500 диаметром 5 мм. После выверки конструкций на монтаже производится ванная сварка выпусков арматуры, зачеканка зазора и бетонирование подрезок в стыке под давлением. Класс бетона стыка на одну ступень выше класса бетона конструкций.

В колонне предусмотрены монтажные петли и приспособления для установки колонн в вертикальное положение, закладные детали в консолях для крепления ригелей и выпуски арматуры для стыкования с арматурой ригелей.

В верхней и нижней части колонны предусмотрены по 4 сетки из арматуры Ø5 B500 с ячейками от 40x40 до 70x70. Крайняя сетка установлена на расстоянии 50 мм от торца колонны, остальные с шагом 60-80 мм.

.4 Расчет свайного фундамента

В данном проекте применяется свайный фундамент. Сваи представляют собой стержни, погруженные в грунт и передающие нагрузки от сооружения к грунту. Верхние части свай объединены монолитной железобетонной балкой - ростверком. Ростверк передает нагрузки от сооружения на сваи и обеспечивает их совместную работу.

Выполнение свайных фундаментов не требует устройства больших котлованов и траншей. Вместе с тем сваи позволяют передавать нагрузки на плотные грунты, лежащие глубоко от поверхности, обладающие большей несущей способностью, чем грунты, лежащие вблизи поверхности земли.

Произведем расчет сваи по двум сечениям:

сечение 1-1: под колонну первого этажа К8 в осях 7-Е;

сечение 2-2: под колонну первого этажа К1 в осях 7-А.

Сбор нагрузок на перекрытия и покрытие смотри таблицы 1, 2.

2.4.1 Сбор нагрузок

Сечение 1-1

Нагрузка от перекрытия и покрытия: =680,22 кН;

Нагрузка от колонн: (23+14)·1,1=40,7 кН;

Нагрузка от ригелей: 19,5·2·1,1=42,9 кН;

Нагрузка от башмака под колонну БК13-4: 30,5·1,1=33,55 кН;

Нагрузка от ростверка Ф-1: кН;

Нагрузка от грунта: 20·1,3·0,65·1,15=19,4 кН;

.

Сечение 2-2

Нагрузка от перекрытия и покрытия: =340,11 кН;

Нагрузка от колонн: (22,7+16,5)·1,1=43,12 кН;

Нагрузка от ригелей: 19,5·1,1=21,45 кН;

Нагрузка от башмака под колонну БК13-4: 30,5·1,1=33,55 кН;

Нагрузка от ростверка Ф-9: кН;

Нагрузка от фундаментных балок (10/2+13/2)·2·1,1=25,3 кН;

Нагрузка от грунта: 20·1,3·1,57·1,15=46,94 кН;

Нагрузка от стены: ((9,55·0,51·18·1,1)+(8,45·0,1·0,35·1,1)+(8,45·0,12·18·1,1))·6=701,1 кН;

.

.4.2 Расчет сваи по несущей способности

Сечение 1-1

Расчет производим по скважине С-2.

Грунтовые условия (см. рис. 3):

слой - суглинки тугопластичные (I_L=0.26), толщина слоя 0,6 м;

слой - суглинки мягкопластичные (I_L=0.51), толщина слоя 4,9 м;

слой - суглинки полутвердые (I_L=0.14), толщина слоя 1,5 м;

Свая С60.30-3, длина сваи - L=6 м;

Сечение сваи - d*d=300х300 мм;

Площадь поперечного сечения сваи - А=0,30*0,30=0,09 м²;

Периметр сечения сваи - u=0,30*4=1,2 м;

Расчетная глубина погружения нижнего конца сваи от поверхности грунта 6,97 м.

Рисунок 2.2 - Схема к расчету сваи

По [11] для этой глубины находим расчетное сопротивление грунта в плоскости нижнего конца сваи R=4300 кПа. Определяем среднюю глубину расположения слоев грунта от дневной поверхности и соответствующие значения расчетного сопротивления грунта на боковой поверхности сваи по [11].

слой: l₁=1,3 м→f₁=13 кПа,

слой: l₂=2,85 м→f₂=19,5 кПа,

слой: l₃=4,35 м→f₃=22,7 кПа,

слой: l₄=5,3 м→f₄=24,3 кПа,

слой: l₅=5,725 м→f₅=57,7 кПа.

Несущая способность F_d определяется:

F_d=γ_с·(γ_сR·R·A+u·Ʃγ_cf·f_i·h_i); кН, (2.20)

где γ_с - коэффициент условий работы: γ_с=1;

F_d=1(1·4300·0.09+1.2·1(12·1.5+19,5·1.5+22,7·1.5+24,3·0.4+57,7·0,45))=527,38 кН,

По конструктивному решению принимаем 4 сваи.

Расчетная нагрузка, передаваемая на свайный куст:

, (2.21)

где N - расчетная нагрузка, передаваемая на сваю.

,12кН≤1506,8кН.

Условие выполнено. Принимаем 4 сваи. Сечение сваи 0,3х0,3, длиной 6 м.

Сечение 2-2

слой: l₁=1,3 м→f₁=13 кПа,

слой: l₂=2,85 м→f₂=19,5 кПа,

слой: l₃=4,35 м→f₃=22,7 кПа,

слой: l₄=5,3 м→f₄=24,3 кПа,

слой: l₅=5,725 м→f₅=57,7 кПа.

Несущая способность F_d по формуле (2.21):

F_d=1(1·4300·0.09+1.2·1(12·1.5+19,5·1.5+22,7·1.5+24,3·0.4+57,7·0,45))=527,38 кН,

Рисунок 2.3 - Конструкция свайного куста под колонну К1 в осях 7-А

По конструктивному решению принимаем 6 свай.

Расчетная нагрузка, передаваемая на свайный куст по формуле (2.21):

,

,27кН≤2260,2кН.

Условие выполнено. Принимаем 6 свай. Сечение сваи 0,3х0,3, длиной 6 м.

3. ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ

.1 Область применения технологической карты

Технологическая карта разработана на кладочно - монтажный процесс здания физкультурно-оздоровительного комплекса расположенного в г. Вологда.

Здание имеет сложную в плане форму с размерами в осях 30 х 57 м, отметка самого высокого элемента 13,5 м. Наружные стены выполнены из керамического кирпича толщиной 640 мм, перегородки - 120 мм. Масса наиболее тяжелого элемента 2850 кг (плита перекрытия).

Материалы - бетон для монолитных заделок класса В-15, раствор марки 100 и сборные конструкции доставляются на строительную площадку с заводов ЖБИ автотранспортом.

3.2     Организация и технология выполнения строительного процесса

.2.1    Состав работ

В состав работ, рассматриваемых картой, входят:

кладка наружных стен;

устройство перегородок;

подача кирпича в поддонах;

подача раствора в ящиках;

установка и разборка подмостей;

монтаж диафрагм жесткости;

монтаж колонн;

установка ригелей;

монтаж плит перекрытия и покрытия;

- заливка швов;

монтаж лестничных площадок и маршей.

Монтаж этажа осуществляется поточно-кольцевым методом. Сначала звено выкладывает 1 ярус высотой не более 1,2 м по всему зданию, затем устанавливаются подмости высотой 1,2 м и выкладывается 2 ярус. Затем в такой же последовательности возводится 3 ярус.

Подъем конструкций рекомендуется осуществлять на «весу» со сложным перемещением крана. Для монтажа конструкций здания предусмотрено использовать типовую монтажную оснастку, позволяющую осуществлять подъем, временное крепление и выверку элементов.

Кирпичную кладку выполняют из керамического кирпича К-О 75/15 по [9], на растворе М50. Облицовочный слой выполнен из Норского лицевого кирпича КП-У 75/25 по [9]. Кладку выполняют горизонтальными рядами. Вначале ведётся наружная верста, а затем внутренняя. Между наружной и внутренней верстой устанавливается утеплитель ROCKWOOL «Кавити Баттс» и гибкие связи из щелочестойкого стеклопластика. Физико-механические показатели плит «Кавити Баттс» позволяют устанавливать их, используя только эти связи, без дополнительного крепления.

Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная. Во внутренней версте допускается любой тип перевязки. В облицовочном слое допускается только цепная перевязка.

Кирпичную кладку выполнить с полным заполнением горизонтальных и вертикальных швов:

с наружной и внутренней сторон - «в пустошовку»;

со стороны утеплителя «в подрезку».

Раствор для кладки должен быть приготовлен на портландцементе. Применение шлакопортландцемента не допускается. Марка раствора принята М50.

Для правильного расположения горизонтальных рядов кладки применяют шнур - причалку, которая является направляющей при кладке верстовых рядов. Её устанавливают с обеих сторон стен и прикрепляют к порядовкам к предварительно выложенной кладке при помощи скоб. Вертикальность граней и углов кладки из кирпича, горизонтальность ее рядов необходимо проверять по ходу выполнения кладки (через 0,5-0,6м). Толщина горизонтальных швов кладки должна составлять 12 мм, вертикальных швов - 10 мм.

После окончания кладки каждого этажа следует производить инструментальную проверку горизонтальности и отметок верха кладки независимо от промежуточных проверок горизонтальности. Результаты проверок заносятся в журнал работ. Отклонения в размерах и положении каменных конструкций от проектных не должны превышать указанных в таблице 3.3.

В местах установки порядовок выкладывают маяки высотой в шесть рядов. В четвёртом ряду заделывают скобы для крепления порядовок. Для кладки первых пяти рядов причалки натягивают при помощи штыря, забиваемого в швы кладки. Кладка шестого и всех последующих рядов выполняется с перестановкой кронштейна на высоту ряда.

Подготовка стены заключается в её очистке и раскладке на ней кирпича. Раствор на постель подают обыкновенными лопатами, разравнивают кельмой.

Подача материала, кирпича, раствора осуществляется при помощи крана. Для кладки 2 и 3 яруса кирпич на поддонах подается на подмости. Раствор подаётся в специальных ящиках.

Во всех случаях на рабочем месте каменщиков должно быть обеспечено свободное передвижение рабочих по фронту работ и их полная безопасность. Кирпич доставляют на объект и поднимают на подмости на поддонах. Для спуска порожние поддоны связывают так, чтобы исключить возможность их падения. Запрещается сбрасывать поддоны с подмостей.

Ширина постелей подмостей должна обеспечивать свободный проход рабочих, удобное производство работ и размещение необходимых материалов. Настилы должны иметь ровную поверхность, с зазорами не более 10 мм. Толщина слоя раствора под опорными частями перемычек, ригелей должна быть не более 15мм.

Кирпичную кладку выполняют после монтажа каркаса здания.

При кладке стен с применением утеплителя соблюдать меры предотвращающие намокание утеплителя (применять пленки, навесы).

Конструктивное армирование кладки: в уровне низа оконных проемов устанавливаются горизонтальные диафрагмы из арматурных сеток в слое цементного раствора. Сетки из проволоки Ø5 В500 по [12]. Обязательная постановка связей в углах здания на расстоянии 100мм от внутреннего угла и у углов проемов.

Внутренняя и наружная части кирпичной стены связываются между собой специальными закладными деталями - связями, из арматуры или стеклопластика. Связи устанавливаются в процессе кладки в наружную и внутреннюю часть стены на глубину 6-8 см.

Перегородки толщиной 120 мм выполнять из 1 слоя кирпича по 120 мм. В примыкании к стенам предусмотреть выпуски арматуры 2Ø6 А-240 длиной по 0,5м через 5 рядов кладки. Перегородки не доводить на 20-30 мм до конструкций перекрытия. Зазоры заполнять упругим материалом.

Сборные перемычки укладываются по ходу кладки. Разность высот возводимой кладки на смежных участках и при кладке примыканий наружных и внутренних стен не должна превышать высоты этажа.

.2.2    Устройство кирпичной кладки в зимних условиях

Наиболее распространенными противоморозными химическими добавками являются: поташ (П) К2SO3, нитрит натрия (НН), соединение нитрата кальция с мочевиной (НКМ).

Нормативное количество основных добавок в % по массе цемента в пересчете на сухое вещество при разных отрицательных температурах приведено в таблице 3.1. Условия применения добавок в растворы оговорены в табл. 2 прил. 16 [13].

Не допускается контакт растворов с добавками НН, П, НКМ и ННКХМ с оцинкованными и алюминиевыми закладными без протекторных покрытий.

Таблица 3.1 - Количество основных добавок

Марка применяемого раствора не ниже 50.

В качестве вяжущего для растворов рекомендуется применять портландцемент марки не ниже 300. Допускается применение шлакопортландцемента и пуццоланового портландцемента.

Применение растворов выполнять с соблюдением требований, изложенных в [14].

.2.3    Определение объёмов кладочно - монтажных работ

На основании проектных данных определяем количество монтажных элементов, их массу и размеры. Сводная ведомость объёмов работ будет являться исходным документом для составления калькуляции трудовых затрат и выбора монтажных и транспортных машин.

Таблица 3.2 - Ведомость объёмов работ

3.2.4 Подбор крана

Выбор крана начинают с уточнения массы сборных элементов, монтажной оснастки и грузозахватных устройств, габаритов и проектного положения конструкций в сооружении. На основании указанных данных определяют группу сборных элементов, которые характеризуются максимальными монтажными техническими параметрами. Для этих сборных элементов подбирают наименьшие требуемые технические параметры монтажных кранов.

В производстве работ следует применять прогрессивные технологические методы, с учетом конструктивной характеристики здания и сроков его строительства.

Требуемая грузоподъемность крана определяется как сумма масс элементов, навешиваемых одновременно на крюк крана:

, (3.1)

гдемаксимальный вес монтажного элемента (т);

масса стропов (ориентировочно принимается 5% от массы

монтажного элемента).

Минимальная требуемая высота подъема крюка:

, (3.2)

где превышение опоры монтируемого элемента над нулевой отметкой, м;

запас высоты, м (принимается 0,5м);

высота элемента, м;

высота строп, м.

. Требуемый вылет стрелы определяется по формуле:

 (3.3)

где половина толщины конструкции стрелы на уровне вероятных касаний, м (ориентировочно 0,5м);

минимальный зазор между стрелой крана и конструкциями здания, м (принимается 1,5м);

высота оси крепления шарнира стрелы на уровне стоянки крана, м (принимается 1,5м).

Для подбора крана имеем следующие характеристики:

Учитывая требуемые грузовые характеристики крана, выбираем кран гусеничный РДК-25-1.

Технические характеристики крана представлены на листе 8 графической части.

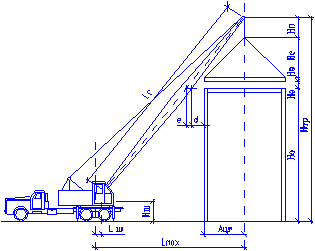

Рисунок 3.1 - Схема подбора крана

3.3 Требования к качеству и приемке работ

Приёмка каменных работ осуществляется в три этапа:

входной контроль;

операционный контроль;

приёмочный контроль.

На этапе входного контроля проверяется качество полуфабрикатов, соответствие их рабочим чертежам и ГОСТ, стандартам, наличие сопутствующей документации, паспортов, серий, товарно - пропускных накладных.

Приемку выполненных работ по возведению каменных конструкций необходимо производить до оштукатуривания их поверхностей.

На основании [13] элементы каменных конструкций в процессе производства работ оформляют актами освидетельствования скрытых работ, в том числе:

места опирания плит на колонны;

закрепление в кладке сборных ж/б изделий;

закладные детали и антикоррозийная защиты;

уложенная в конструкции арматура;

осадочные, деформационные швы;

гидроизоляция кладки.

При приёмке законченных работ по возведению каменных конструкций необходимо проверять: - правильность перевязки швов, их толщину;

правильность устройства деформационных швов;

качество поверхностей фасадных стен;

геометрический размер и положение конструкций.

Отклонения в размерах и положении каменных конструкций от проектных не должны превышать указанных в табл. 3.3.

Таблица 3.3 - Предельные отклонения

.4 Калькуляция затрат труда и времени работы машин

Основным документом, определяющим затраты труда и продолжительность работ является калькуляция.

Затраты труда:

 ЗТ = Н_вр∙V; чел∙ч, (3.4)

где Н_вр - норма времени на выполнение единицы работы, по [21], [22], [23].

V- объем работы.

3.5 График производства работ

График производства работ заполняется на основании калькуляции трудозатрат в одну смену (8 часов).

При планировании необходимо обеспечить полную загрузку машин и организовать производство работ поточным методом с соблюдением правильной последовательности ведения отдельных работ и обеспечение их качества. График производства работ представлен на листе 8 графической части.

.6 Материально-технические ресурсы

Ведомость съемных грузозахватных приспособлений представлена в таблице 3.4. Перечень машин, механизмов и оборудования приведен в таблице 3.5.

Перечень технологической оснастки инструментов, инвентаря и приспособлений приведены в таблице 3.6.

Таблица 3.4 - Ведомость съёмных грузозахватных приспособлений.

Таблица 3.5 - Перечень машин, механизмов и оборудования

Таблица 3.6 - Перечень технологической оснастки инструментов и приспособлений

.7 Мероприятия по охране окружающей среды, технике безопасности, противопожарной защите

До начала строительных работ на площадке выполняют комплекс работ, направленных на профилактику травматизма. Площадку ограждают забором высотой 2м, засыпают углубления и выбоины, устраивают систему отвода поверхностных вод, подъездных путей и внутриплощадочных дорог и проездов.

Эффективным способом в борьбе с травматизмом является применение знаков безопасности и надписей на строительной площадке. Знаки безопасности по назначению подразделяются: запрещающие, предупреждающие, предписывающие и указательные.

Для правильной организации движения транспорта на территории строительной площадки, особенно крупного промышленного комплекса и жилого района города, вывешивают схему движения и устанавливают указатели проездов и дорожные знаки с обозначением допустимой скорости, мест, стоянок, разворотов.

Все дорожные указатели и знаки устанавливают так, чтобы их было хорошо видно как в светлое, так и в тёмное время суток.

Временные автодороги должны быть размещены так, чтобы был возможен проезд автомобилей в любое время года и любую погоду. Минимальное расстояние между дорогой и складом 0,5-1м.

В местах пересечения на площадке автомобильных дорог с железными путями устраивают сплошные настилы с укладкой контррельсов и ограждений. Проезды оборудуют светозвуковой сигнализацией или устанавливают шлагбаумы.

В местах движения рабочих через траншеи и канавы устраивают мостики шириной не менее 0,6м с установкой 2-х сторонних перил. В тёмное время суток строительная площадка должна быть освещена, в опасных зонах дополнительно выставляют световые сигналы и аварийное освещение.

Временные коммуникации водопровода, канализации, теплосети в местах пересечения с дорогами и проездами заглубляют в землю. Временные электросети устраивают на временных опорах, которые обеспечивают безопасный проход людей и транспорта под ними.

Колодцы, проёмы и траншеи закрывают прочными щитами и ограждениями, в тёмное время суток ограждения обозначают сигнальными огнями. При земляных работах в пределах призмы обрушения грунта выемки, запрещается складирование материалов и конструкций.

Временные склады и сооружения располагают должны располагаться на расстоянии, обеспечивающем противопожарную безопасность и беспрепятственный доступ при пожаре. При хранении легковоспламеняющихся и горючих жидкостей нельзя чтобы предельное количество вещества было больше 5м³ - легковоспламеняющихся и 25м³ - горючих. Хранение осуществляется в подземных хранилищах.

.8 Техника безопасности при кладочно - монтажном процессе

Кирпич и мелкие блоки следует подавать к рабочему месту каменщика пакетами на поддонах при помощи подхватов с ограждениями, исключающими падение отдельных камней.

Леса и подмости должны быть прочными и устойчивыми. Стойки трубчатых лесов надо устанавливать на дощатые подкладки толщиной 50 мм, укладываемые на спланированную полосу, и крепить к стене крючьями за анкеры. Жесткость и неизменяемость положения лесов обеспечивается установкой жестких диагональных связей.

При перемещении и подаче на рабочее место грузоподъемными кранами кирпича, керамических камней и мелких блоков следует применять поддоны, контейнеры и грузозахватные устройства, исключающие падение груза при подъеме.

При кладке стен зданий на высоту до 0,7 м от рабочего настила и расстоянии от его уровня за возводимой стеной до поверхности земли (перекрытия) более 1,3 м необходимо применять средства коллективной защиты (ограждающие или улавливающие устройства) или предохранительные пояса.

Не допускается кладка наружных стен толщиной до 0,75 м в положении стоя на стене. Не допускается кладка стен зданий последующего этажа без установки несущих конструкций междуэтажного перекрытия, а также площадок и маршей в лестничных клетках.

При кладке стен высотой более 7 м необходимо применять защитные козырьки по периметру здания. Рабочие, занятые на установке, очистке или снятии защитных козырьков, должны работать с предохранительными поясами. Ходить по козырькам, использовать их в качестве подмостей, а также складывать на них материалы не допускается. На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

На участке (захватке), где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

При возведении зданий и сооружений запрещается выполнять работы, связанные с нахождением людей в одной секции (захватке, участке) на этажах (ярусах), над которыми производятся перемещение, установка и временное закрепление элементов сборных конструкций или оборудования.

Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному.

Расстроповку элементов конструкций и оборудования, установленных в проектное положение, следует производить после постоянного или временного надежного их закрепления. Перемещать установленные элементы конструкций или оборудования после их расстроповки, за исключением случаев, обоснованных ППР, не допускается.

Не допускается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15 м/с и более, при гололедице, грозе или тумане, исключающем видимость в пределах фронта работ. Работы по перемещению и установке вертикальных панелей и подобных им конструкций с большой парусностью следует прекращать при скорости ветра 10 м/с и более.

Не допускается нахождение людей под монтируемыми элементами конструкций и оборудования до установки их в проектное положение и закрепления. При необходимости нахождения работающих под монтируемым оборудованием (конструкциями), а также на оборудовании (конструкциях) должны осуществляться специальные мероприятия, обеспечивающие безопасность работающих.

Монтаж конструкций каждого последующего яруса (участка) здания или сооружения следует производить только после надежного закрепления всех элементов предыдущего яруса (участка) согласно проекту. В процессе монтажа конструкций, зданий или сооружений монтажники должны находиться на ранее установленных и надежно закрепленных конструкциях или средствах подмащивания.

Средства подмащивания и другие приспособления должны соответствовать требованиям [16] и [17].

Средства подмащивания должны иметь ровные рабочие настилы с зазором между досками не более 5 мм, а при расположении настила на высоте 1,3м и более - ограждения и бортовые элементы. Соединение щитов настилов внахлестку допускается только при их длине, причем концы стыкуемых элементов должны быть расположены на опоре, и перекрывать ее не ниже, чем на 0,2м в каждую сторону.

.9 Техника безопасности при производстве строительных работ в зимнее время

К зимнему периоду должны быть: подготовлены помещения для согревания рабочих и средства борьбы со снежными заносами и наледями, а также необходимый фронт работ для рабочих всех квалификаций; мокрых отделочных процессов, бетонных, каменных и других строительно-монтажных работ.

Не допускается прокладка проводов по земле или слою опилок, после каждого перемещения электродов следует визуально проверять их исправность.

При применении противоморозных химических добавок следует избегать открытого контакта с кладочным раствором, а в случае применения в качестве добавок хлорида и поташа, соблюдать меры предосторожности, предусмотренные при работе с химическими кислотными и щелочными веществами.

.10     Технико-экономические показатели

Затраты труда на строительный процесс Q,чел.дн:

Q = 743,66 чел.дн

Продолжительность всего процесса Т, дн:

Т = 59 дн.

Количество рабочих, занятых в процессе R,чел.:

R = 20 чел.

Уровень механизации строительного процесса (в %):

У _мех = Q _мех / Q _общ х100 = 54,57 / 743,66 х100 =7,34%

4. ОРГАНИЗАЦИОННЫЙ РАЗДЕЛ

.1 Общие данные

Исходными материалами для составления ППР служат:

ранее утвержденный проект, в т.ч. ПОС, РД и сметы;

данные о поставке сборных конструкций, деталей, изделий и полуфабрикатов;

данные о поставке технологического, энергетического и другого оборудования;

данные строительных и монтажных организаций о наличии парка машин и механизмов, возможности его расширения и использования;

действующие нормативные документы: СНиПы, инструкции и указания по производству и приемке строительных, специальных и монтажных работ, в т.ч. по охране труда в строительстве.

ППР состоит из трех основных видов технологических документов: графиков (календарных планов), СГП и технологических карт.

Объемы работ в ППР определяют по РД, спецификациям и сметам. Расчеты всех видов ресурсов ведут по производственным нормам.

ППР на подготовительные работы выполняют в той же номенклатуре, что и для основных работ, но в меньшем объеме.

Для объектов строящихся по типовым размерам в состав РД входят основные положения по производству СМР.

При строительстве комплекса зданий разрабатываются сводные поточные графики на весь объем строительства.

.1.1 Характеристика условий строительства

Район строительства - г. Вологда;

Характер строительства - новое;

Существующая застройка - имеется;

Нормативная продолжительность строительства по [24] - 12 месяцев, в том числе подготовительный период - 1 месяц.

Источником покрытия потребности в рабочей силе являются кадровые рабочие СУ. Обеспечение строительства металлическими изделиями и конструкциями производится заводами г. Череповца, ж/б изделиями и конструкциями - заводом ЖБИ г. Вологда и г. Ярославль. Кирпич поставляется на стройку из г. Ярославль. Строительными механизмами строительство обеспечивается предприятиями ПМК Вологдастроя. Доставка на объект строительства основных материалов, конструкций и деталей производится автомобильным транспортом. Среднее расстояние подвозки основных материалов составляет 20 км. Относительной отметке ±0,000 соответствует абсолютная отметка +133,85.

4.1.2  Природно-климатические условия строительства

Температура наружного воздуха наиболее холодных суток - 37^о С;

Температура наружного воздуха наиболее холодной пятидневки - 32⁰ С;

Продолжительность отопительного периода - 231 суток;

Нормативное давление ветра для I ветрового района - 230 Па;

Вес снегового покрова для IV снегового района - 2400 Па;

Нормативная глубина промерзания грунтов - 1,8 м;

Рельеф местности - с уклоном;

В основании фундамента залегает суглинок, глубина промерзания грунта 1,8 м. Фундаменты здания приняты на естественном основании.

Особые условия отсутствуют.

4.2 Описание методов выполнения основных СМР с указаниями по технике безопасности

.2.1 Подготовительный и основной периоды строительства

Строительство проектируемого объекта выполняется в два периода: подготовительный и основной.

В состав подготовительного периода входят работы, связанные с подготовкой строительной площадки:

Освоение строительной площадки - расчистка территории строительства;

Создание геодезической разбивочной основы для строительства - закрепление репера с привязкой к существующим геодезическим сетям, закрепление на строительной площадке обноски, разбивка основных осей, вынесение красных линий, вынесение;

Монтаж инвентарных зданий и установок, создание общескладского хозяйства;

Инженерная подготовка территории строительства - планировка участка, обеспечивающая организацию временных стоков поверхностных вод, срезка растительного грунта со складированием в отведенные места для последующего использования под озеленение площадки, устройство внутриплощадочных дорог, прокладка сетей, водоснабжения, энергоснабжения, канализации, теплоснабжения, телефонной линии;

Временная дорога, обеспечивающая подъезд к строительной площадке; грунтовая уплотненная щебнем, ширина дороги при одностороннем движении транспорта - 3,5 м, а при двух направлениях - 6 м;

Временное освещение территории строительства производится светильниками на опорах, прожекторами, установленными на инвентарных мачтах и стреле монтажного крана. Временное освещение выполняется в соответствии с [20]; Во избежание доступа посторонних лиц строительная площадка ограждается временным забором. Конструкции ограждения выполняются в соответствии требованиям [18]. Ограждения, примыкающие к местам массового прохода людей, оборудованы сплошным защитным козырьком.

У въезда на строительную площадку необходимо установить дорожные знаки ограничения скорости движения автотранспорта и предупреждения о въезде и входе в опасную зону. Оградить опасную зону сигнальными ограждениями, вывесить в соответствующих местах плакаты «Осторожно. Работает кран», «Стой! Проход запрещен», «Опасно! Возможно падение груза».

Складирование материалов и конструкций необходимо выполнять в соответствии с требованиями технических условий и стандартов на материалы, изделия и конструкции на выровненных площадках, принимая меры против самопроизвольного смещения, просадки и раскатывания материалов и конструкций.

Работы по прокладке инженерных коммуникаций выполняются с соблюдением требований [32], [33], [34]. При ограждении строительной площадки также должны соблюдаться требования [35], [36], [37].

Основной период строительства делится на две стадии:

нулевой цикл, включающий сооружение подземной части здания, подземных коммуникаций, т.е. работ, производимых ниже относительной отметки ± 0.000;

возведение надземной части здания.

.2.2 Земляные работы

До начала производства земляных работ в местах расположения действующих подземных коммуникаций должны быть разработаны и согласованы с организациям, эксплуатирующими эти коммуникации, мероприятия по безопасным условиям труда, а расположение подземных коммуникаций на местности обозначено соответствующими знаками или надписями.

Производство земляных работ в зоне действующих подземных коммуникаций следует осуществлять под непосредственным руководством прораба или мастера, а в охранной зоне кабелей, находящихся под напряжением, или действующего газопровода, кроме того, под наблюдением работников электро- или газового хозяйства.

При обнаружении взрывоопасных материалов земляные работы в этих местах следует немедленно прекратить до получения разрешения от соответствующих органов.

Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки.

Валуны и камни, а также отслоения грунта, обнаруженные на откосах, должны быть удалены.

Рытье котлованов и траншей с вертикальными стенками без креплений в нескальных и незамерзших грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается на глубину не более 1,50 м - в суглинках и глинах.

Производство работ в котлованах и траншеях с откосами, подвергшимися увлажнению, разрешается только после тщательного осмотра производителем работ (мастером) состояния грунта откосов и обрушения неустойчивого грунта в местах, где обнаружены "козырьки" или трещины (отслоения).

Перед допуском рабочих в котлованы или траншеи глубиной более 1,3 м должна быть проверена устойчивость откосов.

Погрузка грунта на автосамосвалы должна производиться со стороны заднего или бокового борта.

Односторонняя засыпка пазух у свежевыложенных подпорных стен и фундаментов допускается после осуществления мероприятий, обеспечивающих устойчивость конструкции, при принятых условиях, способах и порядке засыпки. Снятие плодородного слоя и работы по обратной засыпке производить бульдозером ДЗ-18 на базе Т100. Отрыв траншей коммуникаций и земляные работы по отрывке котлована рекомендуется выполнять экскаватором ЭО-4321 с емкостью ковша 0,65 м³ и автосамосвалом КамАЗ 5320.

.2.3 Устройство фундаментов

В проекте предусмотрено устройство свайных фундаментов с ростверком из монолитного железобетона.

К производству работ по устройству оснований и фундаментов можно приступать только после разбивки котлованов, траншей, земляных сооружений, привязки осей и высотных отметок на имеющейся геодезической основе и закрепления необходимых разбивочных знаков.

До начала работ по устройству фундаментов подготовленное основание должно быть принято по акту комиссией с участием представителей заказчика и подрядчика, а при необходимости - представителя проектной организации.

При устройстве фундаментов необходимо контролировать глубину их заложения, размеры опалубки, высотные отметки опорных поверхностей и расположение анкеров в плане, выполнение гидроизоляции и качество применяемых материалов и конструкций.

Устройство монолитных фундаментов предусматривается в такой последовательности:

разметка осей фундаментов,

установка опалубки из деревянных досок,

установка маячков для определения высоты опорных поверхностей

разметка и установка арматурных и закладных деталей

укладка бетонной смеси с послойным вибрированием,

контроль установки арматурных и закладных деталей, контроль высотных отметок опорных поверхностей. При производстве работ по устройству оснований и фундаментов зданий и сооружений всех видов следует руководствоваться [13], [29], [35], [36].

Сваи рекомендуется погружать копровой установкой КН-2-12 на базе экскаватора ЭО-4321. Возведение подземной части здания рекомендуется выполнять краном РДК-25-1.

4.2.4 Монтаж здания

Возведение надземной части здания производится гусеничным краном РДК-25-1. Для погрузочно-разгрузочных работ с автотранспорта используется этот же кран. При монтаже надземной части здания необходимо руководствоваться [4], [13], [30], [35], [36], [37]. Для монтажа конструкций здания предусмотрено использование типовой монтажной оснастки, позволяющей осуществлять подъем, временное крепление и выверку элементов.

Монтаж здания осуществляется методом наращивания. Подъем конструкций рекомендуется осуществлять на «весу» со сложным перемещением крана. Для монтажа конструкций здания предусмотрено использовать типовую монтажную оснастку, позволяющую осуществлять подъем, временное крепление и выверку элементов. Сборные перемычки укладываются по ходу кладки. Разность высот возводимой кладки на смежных участках и при кладке примыканий наружных и внутренних стен не должна превышать высоты этажа.

Плиты перекрытий должны монтироваться после возведения стен очередного этажа на выровненное, очищенное от мусора основание с установкой всех анкеров и связей, предусматриваемых проектом, замоноличивание стыков, устройства монолитных участков.

Техника безопасности при ведении кладочно - монтажных работ рассмотрены в технологическом разделе №3, п. 3.8.

.2.5 Отделочные работы

Отделочные работы делятся на следующие циклы:

штукатурные работы;

установка и остекление оконных и дверных блоков;

подготовка под окраску и окраска поверхностей;

устройство чистых полов;

окончательная отделка и окраска поверхностей.

Общая готовность здания к началу работ должна соответствовать [24]. Производство штукатурных и облицовочных работ организуется поточно-расчетным методом, что обеспечивает наиболее полное использование рабочих по их квалификации.

Раствор и шпатлевку на отделываемые поверхности наносят механизированным способом. Нанесение раствора вручную допускается лишь в небольших помещениях и при малом объеме штукатурных работ. Водные составы для окраски стен и потолков рекомендуется наносить механизированным способом. Ручную окраску стен и столярных изделий рекомендуется производить малярным валиком.

Качество применяемых отделочных материалов (краски, лаки, шпатлевки) должны удовлетворять требованиям [30].

Средства подмащивания, применяемые при штукатурных или малярных работах в местах, под которыми ведутся другие работы или есть проход, должны иметь настил без зазоров.

При производстве штукатурных работ с применением растворонасосных установок необходимо обеспечить двустороннюю связь оператора с машинистом установки.

Для просушивания помещений строящихся зданий и сооружений при невозможности использования систем отопления следует применять воздухонагреватели (электрические или работающие на жидком топливе). При их установке следует выполнять требования Правил пожарной безопасности при производстве строительно-монтажных работ.

Запрещается обогревать и сушить помещение жаровнями и другими устройствами, выделяющими в помещение продукты сгорания топлива. Малярные составы следует готовить, как правило, централизованно. При их приготовлении на строительной площадке необходимо использовать для этих целей помещения, оборудованные вентиляцией, не допускающей превышения предельно допустимых концентраций вредных веществ в воздухе рабочей зоны. Помещения должны быть обеспечены безвредными моющими средствами и теплой водой.

Эксплуатация мобильных малярных станций для приготовления окрасочных составов, не оборудованных принудительной вентиляцией, не допускается. Не допускается приготовлять малярные составы, нарушая требования инструкции завода-изготовителя краски, а также применять растворители, на которые нет сертификата с указанием характера вредных веществ.

.2.6 Транспортные работы

Организация - владелец транспортных средств обязана обеспечить их своевременное техобслуживание и ремонт.

Транспортировка длинномерных, тяжеловесных, крупногабаритных грузов осуществляется на специализированном транспорте.

Груз должен быть размещен и закреплен в соответствии с техническими условиями погрузки и крепления.

Подача автомобиля задним ходом в зоне работ производится по команде работающих.

.3 Стройгенплан

Строительный генеральный план участка, являясь важным документом после ППР, влияет на эффективность организации производства, поскольку в нем решаются вопросы размещения и транспортировки строительных конструкций и материалов, что отражается на производстве труда и себестоимости работ. Стройгенплан разработан на основании генплана объекта, согласно техники безопасности в строительстве.

При проектировании стройгенплана предусмотрено:

ограждение стройплощадки;

наличие временных дорог;

размещение складских площадок в зоне действия крана;

размещение двух пожарных гидрантов на расстоянии < 150м друг от друга, не далее 2м от дороги с твердым покрытием.

Проектом предусмотрены бытовые временные помещения, которые обеспечивают рабочих водоснабжением, канализацией, отоплением.

Электроснабжение осуществляется за счет трансформаторной подстанции, установленной на объекте.

.4 Расчет численности персонала строительства

В персонал строительства входят:

рабочие основного и не основного производств;

ИТР (инженерно технические работники);

МОП (младший обслуживающий персонал);

практиканты и ученики.

Численность рабочих основного производства определяется по эпюре движения рабочих, построенная под календарным планом, как максимальная численность рабочих в 1 смену.

Численность рабочих не основного производства принимается в размере 20% от численности рабочих основного производства.

Численность ИТР принимается в размере 6-8%, МОП - 4%, учеников и практикантов - 5% от численности рабочих основного и не основного производства.

Расчетная численность персонала строительства определяется по формуле:

N = 1,06 × (N_осн + N_н.о.+ N_итр + N_моп + N_уч.); чел, (4.1)

где 1,06 - коэффициент, учитывающий отпуска и невыходы рабочих по болезни;

N_осн. − численность рабочих основного производства, чел;

N_н.о − численность рабочих неосновного производства, чел;

N_итр − численность инженерно-технических работников, чел;

N_моп.− численность младшего обслуживающего персонала, чел;

N_уч. − численность учеников, чел.

N_осн. = 55 чел.

N_н.о = 55×0, 2 = 11 чел.

N_итр = (55 + 11) ×0, 07 = 5 чел.

N_моп. = (55 + 11) ×0, 04 = 3 чел.

N_уч. = (55 + 11) ×0, 05 = 4 чел.

N=1, 06 × (55 + 11 + 5 + 3 + 4) = 83 чел.

.5 Расчет потребности во временных зданиях и сооружениях

Таблица 4.1 - Расчет временных зданий и сооружений

Примечание: мед. помещение должно иметь отдельный вход.

.6 Расчет потребности в коммунальном обеспечении

.6.1 Расчет потребности в электроэнергии

Электроэнергия при строительстве расходуется:

на питание силовых потребителей;

технологические нужды;

внутреннее освещение зданий и сооружений;

наружное освещение строительной площадки, дорог и т.д.

Таблица 4.2 - Потребители энергии

Требуемая мощность трансформаторной подстанции:

 ;кВт, (4.2)

где 1,1 - коэффициент, учитывающий потери в сети;

к₁, к₂, к₃, к₄ - коэффициенты спроса, учитывающие несовпадение нагрузок;

- сумма мощностей силовых потребителей, кВт;

- сумма мощностей аппаратов, участвующих в технологических процессах, кВт;

- сумма мощностей приборов внутреннего и наружного освещения, кВт;

- коэффициенты мощностей, зависящие от загрузки потребителей.

к₁ = 0,55; к₂ = 0,7; к₃ = 0,8; к₄ = 1.

Определяем требуемую мощность:

Подбираем 2 трансформатора суммарная мощность которых близка к расчетной, при этом один трансформатор должен быть малой мощности - КТПМ20-100кВа, КТПН 25-630кВа.

Сечение проводов во временной электросети:

; (4.3)

где Р_уч - сумма мощностей потребителей на рассмотренном участке сети, кВт;

L - длина участка, м;

q - удельная проводимость материала провода: медь - 57, алюминий - 34,5, сталь - 20;

U - номинальное напряжение: для силовых - 380В, освещение -220В;

 - потери напряжения в %; принимается 6-8%.

Принимаем диаметр проводов временной электросети 6 мм².

.6.2 Расчет потребности в тепле

Тепло на строительной площадке используется на отопление зданий или технические нужды.

Общая потребность тепла для строительных нужд:

 ; кДж/час, (4.4)

где Q₁ - расход тепла на отопление здания;

Q₂ - расход тепла на технологические нужды;

к₁ - коэффициент учитывающий потери в сети, к₁ = 1,15;

к₂ - коэффициент на неучтенные расходы тепла, к₂ = 1,2.

Q₁ = a × q × V× (t_в - t_н); кДж/час, (4.5)

где а - коэффициент, зависящий от расчетной температуры наружного воздуха

t_н ³ - 10 ⁰С Þ а = 1,2;

t_н ³ - 20 ⁰С Þ а = 1,1;

t_н ³ - 30 ⁰С Þ а = 1.

q = 1,8-1,1 - удельная тепловая характеристика здания;

V - объем здания по наружному обмеру, м³;

t_в и t_н -расчетная температура внутри помещения и наружного воздуха;

Q₂ = 0 - зависит от времени, вида и объема работ.

Q₁ = 1 × 1,6 × 17920 × (21 - (- 32) = 1519616 кДж/час

Q_общ = (1519616 + 0) × 1,15 × 1,2 = 2097070,08 кДж/час

4.6.3 Расчет потребности в воде

Вода на строительной площадке используется на хоз. бытовые и производственные нужды и пожаротушения.

Р = Р_пож + 0,5 × (Р_б + Р_пр);  , (4.6)

где Р_пож = 10 л/с − расход воды на пожаротушение;

Р_б = Р_б' + Р_б'' − расход воды на бытовые нужды.

Расход воды на принятие душа:

; , (4.7)

где N - расчетная численность персонала;

а - норма водопотребления на 1 человека пользующегося душем: при отсутствии канализации 30 литров, а при ее наличии-80 литров;

к₁ = 0,30,4 - коэффициент, учитывающий количество моющихся;

t = 0,75 ч - время работы душевой установки в часах.

 = 0,28

Расход воды на умывание, принятия пищи и др. нужды:

; , (4.8)

где b - норма водопотребления на 1 чел. в смену, при отсутствии канализации − 15 литров;

к₂ = 1,21,3 - коэффициент неравномерности потребления воды;

n = 8,2 ч - продолжительность смены.

 = 0,06

Р_б = 0,28 + 0,06 = 0,34

Расход воды на производственные нужды:

; , (4.9)

где - 1,2 - коэффициент на неучтенные потребности;

к₃ = 1,31,5 - коэффициент неравномерности водопотребления;

Σq = 150×4,2 = 630 л - суммарный расход воды в смену.

= 0,036

Р = 10 + 0,5 × (0,34 + 0,036) = 10,188

Диаметр трубопровода временного водопровода:

; мм, (4.10)

где v = 2 м/с − скорость воды во временном водопроводе.

 = 80,56 мм

Принимаем диаметр трубопровода Æ100 мм для подачи воды на площадку.

.6.4 Расчет потребности в сжатом воздухе

Требуемая мощность компрессорной установки:

Q = 1,3 × Sq × к; м³/мин, (4.11)

где Sq - суммарный расход воздуха приборами (для шлифовальной машинки - 1 /мин);

1,3 - коэффициент, учитывающий потери в сети;

к - коэффициент одновременно работающих аппаратов:

при 1 аппарате к = 1;

2 - 3 к = 0,9;

4 - 6 к = 0,8.= 1,3 × 2× 0,9 = 2,34 м³/мин.

Определяем Ø разводящего шланга:

 ; см, (4.12)

 = 4,2 см

.6.5 Расчет потребности в кислороде

Потребность в кислороде определяется по отраслевым нормам на 1 млн. руб. строительно-монтажных работ (в ценах 1984г.).

По объектам жилищно-коммунального и культурно-бытового строительства - 4400 Кислород на стройку доставляется в стальных баллонах синего цвета (40л), вмещающих 6 м³ кислорода. Требуется 730 стальных баллонов.

.7 Расчет потребности в транспортных средствах

Требуемое количество маш-см. работы транспортного средства для доставки однородного груза определяется:

; маш-см, (4.13)

где Q - количество перевозимого однородного вида груза, т;

Р_см − сменная производительность транспортной единицы, т/см;

n_р - количество рейсов в смену; q - паспортная грузоподъемность машины, т; к_гр - коэффициент использования грузоподъемности машины в зависимости от вида груза, в данном случае равен 1.

, (4.14)

где Т - продолжительность смены, час;

t_пр - продолжительность погрузочно-разгрузочных операций, час;

L - расстояние перевозки, км;

V - средняя скорость движения транспорта, км/ч.

Сменная производительность транспортной единицы:

Р_см = n_р×q×к_гр; т/см, (4.15)

Р_см = 5 × 10 × 1 = 50 т/см

Для перевозки кирпича принимаем машину КамАЗ-5511 с грузоподъемностью q = 10 т. Для возведения данного здания требуется 679410 шт. кирпича. Принимаем массу 1 кирпича = 3,5 кг.= 679410 × 3,5/1000 = 2377,94 т.

Перевозка плит перекрытия:

Принимаем 2 машины КамАЗ-5511.

.8 Расчет площадей складирования материалов

Требуется площадь склада для хранения однородного груза:

; м2, (4.16)

где Р_скл. - запас материалов в натуральных единицах;

f - норма хранения материала на 1 м² площади.

 (4.17)

где Р_общ. - количество однородных материалов для объекта (в натуральных единицах);

T - продолжительность выполнения работ с использованием данного материала, дн.;

Т_Н - норма запаса материалов, дн.;

к₁ - коэффициент неравномерности снабжения, к₁ = 1,1;

к₂ - коэффициент неравномерности потребления материалов, к₂ = 1,3.

Кирпич:_скл. =(679410/110)х5х1,1х1,3=44162 шт_скл. =44162/750 = 58,9 м2 в 2 яруса.

Плиты перекрытия:_скл. =(3350/110)х3х1,1х1,3 = 130,65 м_скл. = 130,65/1,2 = 108,9 м².

; м² , (4.18)

где к_исп - коэффициент использования площади складов,

к_исп = 0,6 - для открытых складов прочих материалов._скл. = 58,9 + 108,9 = 167,8 м²

F_общ. = 89,31/0,6 = 279,7 м²

4.9 Технико-экономические показатели проекта

Таблица 4.3 - Технико-экономические показатели

5. БЕЗОПАСНОСТЬ И ЭКОЛОГИЧНОСТЬ ПРОЕКТА

.1 Анализ опасных и вредных производственных факторов при организации работ по устройству фундамента

Трудовые процессы, связанные с монтажом строительных конструкций, являются наиболее сложными и опасными.

В процессе выполнения монтажных работ по укладке фундамента имеются специфические особенности, которые требуют определенного подхода к решению вопросов безопасности и обеспечения медицинских норм. К этим особенностям относятся:

подвижный характер труда монтажников, отсутствие постоянных рабочих мест, необходимость в процессе работы постоянно перемещаться, что заставляет в каждом конкретном случае заново решать вопросы оптимального передвижения рабочих, размещения строительных материалов и конструкций, а также обеспечения безопасных условий труда;

совмещение близких по характеру профессий, вызываемое выполнением различных комплексов работ (многие строители-монтажники владеют 2-3 смежными профессиями);

работа в различных климатических условиях на открытом воздухе затрудняет создание нормального микроклимата на рабочем месте строителя;

работа с вредными веществами: работы с использованием нефтебитумных материалов, изолировочные работы, электросварочные работы, и др.

Некоторые процессы строительно-монтажных работ сопровождаются выделением пыли, отрицательно воздействующей на организм человека и в основном на его органы дыхания (зачистка поверхностей для гидроизоляции, сварка и т.п.).

Производственная пыль не только отрицательно воздействует на организм человека, но иногда и ухудшает окружающий воздух, видимость, ориентирование в пределах рабочей зоны, приводит к быстрому разрушению трущихся частей машины. Кроме того, пыль может быть взрывоопасной и являться источником статических зарядов электричества.

На строительно-монтажных работах многим процессам сопутствуют шум и вибрация.

Источниками интенсивного шума и вибрации являются: ручной механизированный инструмент с электро- и пневмоприводом; машины для приготовления, распределения и виброуплотнения бетонной смеси - бетоносмесители, дозаторные устройства, виброплощадки, бетоноукладчики; передвижные строительные машины- экскаваторы, бульдозеры, катки, краны, передвижные компрессорные установки.

При монтаже элементов фундамента значительный объем работ выполняют в котлованах. При этом отдельные рабочие операции приходится выполнять в сложных, неудобных, а иногда и опасных условиях, согнувшись, сидя на корточках или на коленях и т.п. Часто работающие вынуждены трудиться в котлованах заполненных водой, в грязи, переходить от узла к узлу здания по мокрым или обледеневшим конструктивным элементам с незначительной шириной. Иногда отдельные операции им приходится выполнять одной рукой, держась другой за элементы конструкций и упираясь в них ногами.

Основными организационными причинами производственного травматизма являются:

нарушение технологии производства работ, предусмотренной проектом производства работ (ППР), основными из которых являются: отсутствие ограждения опасных зон, неприменение проектных подмостей, площадок, лестниц, страховочных канатов и др;

нарушение правил монтажа и демонтажа грузоподъемных механизмов и правил безопасного перемещения ими грузов;

допуск к работе людей без квалифицированного конкретного инструктажа непосредственно на рабочем месте;

отсутствие должного технического надзора со стороны ИТР и бригадиров за правилами производства работ и соблюдения рабочими правил трудовой и производственной дисциплины.

Основными техническими причинами являются:

недостаточная проработка методов безопасности выполнения работ в ППР (необеспечение предусмотренными проектом приспособлениями удобного и безопасного доступа к рабочим местам);

несовершенство применяемых съемных грузозахватных приспособлений и методов строповки;

несовершенство форм и узлов соединения конструктивных элементов зданий и сооружений;

поставка заводом - изготовителем некачественно изготовленных конструкций.

5.2 Меры по обеспечению безопасных и здоровых условий труда при организации работ по устройству фундамента

Монтаж строительных конструкций относится к работам тяжелым или средней тяжести, вызывающим большие физические усилия и значительное напряжение органов чувств и нервной системы. Также работа монтажников строительных конструкций несмотря на наличие защитных средств, гарантирующих безопасные условия труда, считается вредной и опасной. Рабочие, занятые на работах с вредными и опасными условиями труда, должны проходить медицинский осмотр, подтверждающий возможность использования их на указанных работах, в порядке и в сроки, установленные Минздравом.

Снижению травматизма на производстве способствует правильное освещение места монтажа, проходов и проездов, мест складирования конструкций и рабочих мест. Правильное освещение должно предусматривать не только соблюдение норм освещенности для каждого вида работ, но и выполнение гигиенических требований, а именно: равномерность освещения рабочих поверхностей, недопустимость излишней яркости, блеска, слепящего действия, наличия контрастов и резких теней. От правильного освещения зависит безопасность труда, самочувствие работающих, производительность труда и качество выполняемой работы. Нерациональное освещение рабочих мест может быть причиной нарушения зрения рабочих.

Для предупреждения воздействия на работающих опасных и вредных производственных факторов, возникающих при монтаже строительных конструкций, необходимо применять средства коллективной защиты. К средствам коллективной защиты относятся:

средства защиты от воздействия механических факторов - различные оградительные, предохранительные и тормозные устройства, приборы дистанционного управления, автоматического контроля и сигнализации и знаки безопасности;

средства защиты от поражения электрическим током - оградительные, предохранительные и изолирующие устройства и покрытия, устройства защитного заземления, приборы автоматического отключения и знаки безопасности;

средства защиты от шума, вибрации и ультразвука - оградительные, звукоизолирующие и виброизолирующие устройства.

Знаки безопасности и сигнальные цвета применяются для привлечения внимания работающих к непосредственной опасности и предупреждение работающих о возможной опасности, а также для сообщения им необходимой информации.

При монтаже строительных конструкций, несмотря на широкое применение средств коллективной защиты, эффективной технологической оснастки и различных приспособлений, не исключается вероятность травмирования рабочих вследствие падения с высоты, падения на них различных средств крепежа и инструментов, воздействия на организм пыли, газа, шумов и вибрации. В качестве еще одного мероприятия по обеспечению здоровых условий труда можно назвать рациональный режим труда и отдыха. Он способствует уменьшению утомления, поддержанию высокой работоспособности рабочих, повышению производительности труда и т. п. Согласно существующим рекомендациям время непрерывной работы составляет 2 часа, а длительность перерывов для отдыха - 15 минут. Если рабочий занят работой 45-65% времени смены, то на отдых должно приходиться 4.0-6.5% времени смены.

Правила техники безопасности работ по устройству фундаментов предусматривают соблюдение общих требований безопасного производства строительных работ и, в частности, правил безопасного производства монтажных работ, выполняемых подъемными механизмами.

В котлованах и траншеях с повышенной влажностью, а также в местах, где рабочие могут соприкасаться с заземленными металлическими предметами, электроинструмент должен применяться при напряжении не выше 36 В.

Особое внимание следует обращать на устойчивость монтажных кранов, работающих вдоль верхних бровок котлованов; в этом случае необходимо учитывать призму обрушения грунта стен котлованов.

В местах переходов через траншеи, а также через транспортеры должны быть устроены мостки шириной не менее 0,8 м с перилами высотой 1 м.

При монтаже фундамента рабочие должны знать и соблюдать правила сигнализации. До выполнения монтажных работ необходимо установить порядок обмена условными сигналами между лицом, руководящим монтажом, и машинистом (мотористом). Все сигналы подаются только одним лицом (бригадиром монтажной бригады, звеньевым, такелажником-стропальщиком), кроме сигнала "Стоп", который может быть подан любым работником, заметившим явную опасность. Крановщик исполняет сигналы только такелажника.

Подтягивание и подтаскивание блоков краном воспрещается.

На участке, где ведутся монтажные работы, не допускается выполнение других работ и нахождение посторонних лиц.

Не допускается нахождение людей под монтируемыми элементами конструкций и оборудования до установки их в проектное положение и закрепления.

При необходимости нахождения работающих под монтируемым оборудованием (конструкциями), а также на оборудовании (конструкциях) должны осуществляться специальные мероприятия, обеспечивающие безопасность работающих.

Способы строповки элементов конструкций и оборудования должны обеспечивать их подачу к месту установки в положении, близком к проектному.

Запрещается подъем сборных железобетонных конструкций, не имеющих монтажных петель или меток, обеспечивающих их правильную строповку и монтаж.

Пред подъемом монтируемые элементы конструкций очищают от грязи и наледи.

Применяемые грузозахватных приспособления должны быть снабжены предохранительными замыкающими устройствами, предотвращающими самопроизвольное выпадение груза

Элементы монтируемых конструкций или оборудования во время перемещения должны удерживаться от раскачивания и вращения гибкими оттяжками.

Не допускается пребывание людей на элементах конструкций и оборудования во время их подъема или перемещения.

Во время перерывов в работе не допускается оставлять поднятые элементы конструкций и оборудования на весу.

Расчалки для временного закрепления монтируемых конструкций должны быть прикреплены к надежным опорам (фундаментам, якорям и т.п.). Количество расчалок, их материалы и сечение, способы натяжения и места закрепления устанавливаются проектом производства работ. Расчалки не должны мешать движению строительных машин. Расчалки не должны касаться острых углов других конструкций.

Для перехода монтажников с одной конструкции на другую следует применять инвентарные лестницы, переходные мостики и трапы, имеющие ограждение.

Установленные в проектное положение элементы конструкций или оборудования должны быть закреплены так, чтобы обеспечивалась их устойчивость и геометрическая неизменяемость.

Расстроповку элементов конструкций и оборудования, установленных в проектное положение, следует производить после постоянного или временного надежного их закрепления. Перемещать установленные элементы конструкций или оборудования после их расстроповки, за исключением случаев, обоснованных ППР, не допускается.

Не допускается выполнять монтажные работы на высоте в открытых местах при скорости ветра 15 м/с и более при гололедице, грозе или тумане.

При спуске конструкций или оборудования по наклонной плоскости следует применять тормозные средства, обеспечивающие необходимое регулирование скорости спуска.

Конструкции монтажных приспособлений должны обеспечить быстрое и свободное выполнение операций, связанных с их установкой или снятием выверкой элементов конструкций, зданий и сооружений; устойчивость элементов конструкций, зданий и сооружений до их закрепления в соответствии с проектом; ремонтопригодность и взаимозаменяемость узлов и деталей.

При демонтаже конструкций следует выполнять требования, предъявляемые к монтажным работам.

5.3 Расчет времени эвакуации

Определить необходимое время эвакуации людей из зала силовых видов спорта физкультурно-оздоровительного комплекса.

Исходные данные:

Здание - общественное;

Степень огнестойкости - I;

Рабочее помещение - зал силовых видов спорта;

Длина L - 22,3 м;

Ширина δ - 23,9 м;

Объём (Wп) - 1874 м³;

Количество людей - N=100 чел.;

Ширина дверей δ_д.п.:

из зала силовых видов спорта δ_д.п.1 = 1,5 м (два дверных проема);

из коридора на лестничную клетку δ_д.п.2 = 1,5м;

из лестничной клетки в коридор δ_д.п.3 = 1,5м;

из коридора в тамбур δ_д.п.4 = 1,5м (два дверных проема);

из здания: δ_д.п.5 =1,5 м (два дверных проема);

Суммарная длина коридоров второго этажа: L_к2=44,5 м;

при ширине: δ_к2=25,1 м;

Суммарная длина лестницы: L_л=14 м;

при ширине: δ_л=1,35 м;

Длина коридора первого этажа: L_к1=6 м;

при ширине: δ_к1=3 м;

Длина тамбура этажа: L_т=1,5 м; при ширине: δ_т=6,5 м;

По функциональной пожарной опасности данное здание имеет класс

Ф2.1 - спортивные сооружения. Степень огнестойкости I означает, что время огнестойкости несущих стен и колонн находится в пределах 0,5 ч.

Расчетное время эвакуации людей из помещений и зданий устанавливается по расчету времени движения одного или нескольких людских потоков через эвакуационные выходы от наиболее удаленных мест размещения людей в соответствии с [38].

При расчете весь путь движения людского потока разделяется на участки (коридор, дверной проем, лестничный марш, тамбур) длиной Li и шириной δi. Начальными участками являются проходы между рабочими местами, оборудованием и т. п.

При определении расчетного времени длина и ширина каждого участка пути эвакуации принимаются в соответствии архитектурно-строительными решениями, представленными в проекте. Длина пути в дверном проеме принимается равной нулю.

Расчетное время эвакуации людей (t_р) определяется как сумма времени движения людского потока по отдельным участкам пути ti по формуле:

t_p=t₁+t₂+t₃+…+t_i; мин, (5.1)

где t₁ - время движения людского потока на первом (начальном) участке, мин;₂, t₃,..., t_i - время движения людского потока на каждом из следующих после первого участка пути, мин.

Время движения людского потока по участку пути (t), мин, вычисляется по формуле:

t_i=L_i/V_i; мин, (5.2)

где L_i - длина отдельных участков эвакуационного пути, м;

V_i - скорость движения людского потока на отдельных участках пути, определяется по таблице 14 [38], в зависимости от плотности людского потока D, м/мин. Плотность людского потока на участке пути, м²/м², вычисляется по формуле:

D=(N×f)/(L×δ); м²/м², (5.3)

где N - число людей на участке, чел.;- средняя площадь горизонтальной проекции человека, принимаемая равной,0,1м²;

δ - ширина участка эвакуационного пути.

Время прохождения дверного проёма приближённо можно рассчитать:

t_д.п.=N/(δ_д.п.*q_д.п.); мин, (5.4)

где δ_д.п. - ширина дверного проёма;

q_д.п. - пропускная способность 1 м ширины дверного проёма (q_д.п.=60 чел/(м_*мин).

Плотность людского потока и скорость движения на отдельных участках пути:

D₁ =(N×f)/(L×δ) =(100×0,1)/(22,3×23,9)=0,019 м²/м²

V₁=100м/мин

D₃ =(N×f)/( L_к2×δ _к2) =(100×0,1)/(44,5×25,1)=0,009 м²/м²

V₃=100м/мин

D₅ =(N×f)/(L_л×δ_л) =(100×0,1)/(14×1,35)=0,53 м²/м²

V₅=27м/мин

D₇ =(N×f)/( L_к1×δ _к1) =(100×0,1)/(6×3)=0,55 м²/м²

V₇=30м/мин

D₉ =(N×f)/( L_т×δ_т) =(100×0,1)/(1,5×6,5)=1,02 м²/м²

V₉=15м/мин

Время движения людского потока по участку пути:

t₁= L/ V₁=22,3/100=0,223 мин

t₂= N / δ_д.п.1*q_д.п.=100/(3×60)=0,56 мин

t₃= L/ V₃=44,5/100=0,445 мин

t₄= N / δ_д.п.2*q_д.п.=100/(1,5×60)=1,1 мин

t₅= L/ V₅=14/27=0,52 мин

t₇= L/ V₅=6/30=0,2 мин

t₈= N / δ_д.п.4*q_д.п. =100/(3×60)=0,56 мин

t₉= L/ V₉=1,5/15=0,1 мин

t₁₀= N / δ_д.п.5*q_д.п. =100/(3×60)=0,56 мин

Расчетное время эвакуации людей:

t_р = 0,223 + 0,56 + 0,445+ 1,1+ 0,52 + 1,1 + 0,2 + 0,56 + 0,1 + 0,56 = 5,368 мин

Итоговое время эвакуации составит 5,368 мин, безопасная эвакуация обеспечивается, т.к. для общественных зданий время эвакуации не должно превышать 6 мин по табл. 12 [1].

Рисунок 5.1 - Схема эвакуации

5.4 Действия персонала в условиях чрезвычайной ситуации

Действия руководителя при пожаре

Немедленно сообщить об этом по телефону 01 в единую дежурно-диспетчерскую службу (при этом необходимо назвать адрес, место возникновения пожара).

Организовать оповещение персонала.

Принять по возможности меры по эвакуации людей, тушению пожара и сохранности материальных ценностей.

Организовать встречу подразделений пожарной охраны и оказать помощь в выборе кратчайшего пути для подъезда к очагу пожара.

По прибытии пожарного подразделения проинформировать руководителя тушения пожара: о конструктивных особенностях объекта, прилегающих строений и сооружений; количестве и пожароопасных свойствах хранимых веществ, материалов, изделий, а также других сведениях, необходимых для успешной ликвидации пожара.

Организовать проверку включения в работу автоматических систем противопожарной защиты (оповещения людей о пожаре, пожаротушения, противодымной защиты).

При необходимости отдать указание об отключении электроэнергии (за исключением систем противопожарной защиты), выполнить другие мероприятия, способствующие предотвращению развития пожара и задымления помещений здания.

Действия населения при пожаре

При первых признаках пожара (задымление, запах гари, отблески пламени и т.п.) позвонить по телефону 01 в единую дежурно-диспетчерскую службу и сообщить о пожаре (при этом необходимо назвать адрес, место возникновения пожара и свою фамилию).

Уходя из помещения, рекомендуется закрыть все окна и двери, чтобы максимально предотвратить поступление свежего воздуха в помещение.

При пожаре необходимо быстро выйти на улицу или в безопасное место. В такой ситуации:

не поддаваться панике и правильно оценить ситуацию;

попытаться определить, где произошел пожар (если в выше лежащих этажах, то выйти на улицу по лестничной клетке; если на лестничной клетке высокая температура и плотное задымление, опуститься на четвереньки и визуально определить, сможете ли вы эвакуироваться в данных условиях или нет, при этом органы дыхания попытайтесь защитить мокрой тряпкой, черезкоторую надо производить дыхание, чтобы избежать ожога легких);

В случае, когда пути эвакуации отрезаны дымом и огнем, необходимо предпринять все возможные меры, чтобы о вас знали. С этой целью необходимо выйти на балкон или открыть окно и голосом взывать о помощи.

При эвакуации из помещений во время пожара никогда не используйте лифты, т.к. они отключаются в результате нарушения нормального режима работы электрических сетей.

5.5 Мероприятия по предотвращению загрязнения грунтовых вод при строительстве и эксплуатации объекта

Грунтовые воды - это подземные воды, залегающие на первом от поверхности земли водоупоре и представляющие собой постоянный во времени и значительный по площади распространения водоносный горизонт.

Охрана подземных вод - это система мер, направленных на предотвращение и устранение последствий загрязнения и истощения вод; при этом ставится цель сохранить такое качество и количество вод, которое позволяет использовать их в народном хозяйстве. Основными объектами охраны являются эксплуатируемые водоносные горизонты и водозаборы хозяйственно-питьевого назначения (грунтовые воды).

Охрана подземных вод от загрязнения представляет собой сложную задачу, что связано с необходимостью не столько заранее обнаружить, сколько своевременно предупредить возможность поступления загрязнителя в водоносный пласт. В противном случае загрязнение подземных вод обнаруживается с запозданием и ликвидация его становится делом сложным, дорогостоящим, а порой и просто невозможным. Поэтому охрана водозаборов подземных вод должна предусматривать разнообразные профилактические и другие защитные мероприятия, в числе которых организация зон санитарной охраны водозаборов - важный, хотя и не единственный элемент.

Охрана подземных вод включает в себя несколько аспектов, это и комплекс мер по минимизации отрицательного воздействия на подземную гидросферу (то есть разработка мероприятий по защите подземных вод от загрязнения), и комплекс мер правового законодательства по охране природных ресурсов, в частности статья 124 Водного кодекса РФ, и экологическое страхование.

Мероприятия по охране подземных вод от загрязнения подразделяются на:

профилактические, направленные на сохранение естественного качества подземных вод;

локализационные, препятствующие увеличению и продвижению создавшегося в водоносном горизонте очага загрязнения;

восстановительные, проводимые для удаления загрязнений из водоносного горизонта и восстановления природного качества подземных вод.

Опыт показывает, что для осуществления мероприятий по ликвидации загрязнения подземных вод требуются большие средства; кроме того, возникают технические трудности, связанные с необходимостью очистки откачиваемых загрязненных подземных вод из-за невозможности их использования или сброса в водоем. Между тем методы очистки подземных вод от химических загрязнений разработаны недостаточно и также требуют больших эксплуатационных затрат вследствие большого объема подлежащих очистке подземных вод. Если очаг загрязнения в водоносном горизонте имеет большой объем, ликвидация загрязнения становится практически неосуществимой. Поэтому основным направлением в борьбе с загрязнением подземных вод должно быть осуществление системы профилактических мер, учитывающих тесную связь подземных вод с поверхностными.

Главную роль в предупреждении загрязнения подземных вод играют мероприятия общего характера. К их числу в первую очередь следует отнести:

все меры по предотвращению загрязнения рек и водоемов;

совершенствование методов очистки промышленных и хозяйственно-бытовых сточных вод;

изоляцию коммуникации, несущих сточные воды;

ограничение использования ядохимикатов и удобрений на сельскохозяйственных территориях;

глубокое подземное захоронение особо вредных стоков, очистка которых экономически не оправдана.

Многие мероприятия профилактического характера должны осуществляться при активном участии специалистов-гидрогеологов. К таким мероприятиям относятся:

целенаправленный выбор водоносного горизонта, места расположения водозабора и режима его эксплуатации, т. е. определение производительности, числа и расположения водозаборных сооружений, а также допустимого понижения уровня подземных вод с целью сохранения должного качества подземных вод на весь период эксплуатации водозабора;

оценка естественного и прогнозного качества подземных вод с позиций удовлетворения требованиям государственных стандартов на качество воды и при учете возможности и технико-экономической эффективности искусственного улучшения качества воды;

выполнение гидрогеологических расчетов для обоснования размеров зоны санитарной охраны для каждого водозабора хозяйственно-питьевого назначения;

назначение в пределах зоны санитарной охраны санитарно-технического режима, соответствующего гидрогеологическим условиям и специфике хозяйственного освоения территории в районе водозабора.

При обязательном участии гидрогеологических организаций по данным специальных изысканий должно также проводиться обоснование выбора безопасного в отношении загрязнения подземных вод места расположения новых промышленных предприятий, населенных пунктов и сельскохозяйственных объектов. Геологический контроль особенно важен при выборе участка размещения новых предприятий с большим количеством сточных вод и отходов, животноводческих комплексов и ферм. При этом необходимо учитывать естественную защищенность пригодных для водоснабжения подземных вод и связь отдельных водоносных горизонтов между собой и с поверхностными водами. Как правило, следует избегать строительства водоемких промышленных предприятий в долинах рек, на поймах и аллювиальных террасах, а также в других районах, где грунтовые или плохо защищенные подземные воды используются или могут быть использованы для водоснабжения.

Если по технико-экономическим или другим причинам нельзя отказаться от размещения нового предприятия в районе незащищенного водоносного горизонта, то гидрогеологические данные должны быть достаточными для разработки рекомендаций по защитным мероприятиям и созданию наблюдательной сети скважин, с помощью которых контролируется эффективность этих мероприятий.

Значительный успех в деле охраны подземных вод обеспечивает создание региональных водоохранных зон, охватывающих всю область питания и распространения водоносного горизонта, используемого для водоснабжения, или ее значительную часть. Здесь вводятся определенный режим использования территории, регламент эксплуатации существующих предприятий, строгий контроль над очисткой и сбросом сточных вод, санитарным состоянием почв, воздуха, природных вод и т. п.

Профилактике загрязнения подземных вод способствует мониторинг качества подземных вод, т. е. научно обоснованная система длительных натурных наблюдений за основными динамическими характеристиками водоносного горизонта: уровнями, напорами, химическим и бактериологическим составом, температурой воды и т. п. Анализ этих данных позволяет получить пространственно-временную картину загрязнения, объяснить произошедшие изменения и дать прогноз ожидаемых изменений качества подземных вод.

Специальные профилактические мероприятия технического характера применяются для изоляции подземных вод от промышленных, сельскохозяйственных и коммунальных отходов, водорастворимого сырья, продуктов производства. Выбор схемы, типа, конструкции и проектирование профилактических технических мероприятий проводятся по данным инженерно-геологических изысканий и наблюдений.

Выбор защитных мероприятий основывается на анализе природных условий рассматриваемой территории, учете характера и влияния источника загрязнения и на технико-экономических расчетах.

Восстановление качества подземных вод реально лишь при малых размерах загрязненного участка; в этих целях рекомендуется промывка водовмещающих пород чистой водой, подаваемой через скважины или траншеи. При этом воду можно очищать кислородом или веществами, способствующими деградации загрязнений, их нейтрализации. Этот метод используется как завершающий этап комплекса мероприятий по ликвидации загрязнения подземных вод.

Мероприятия по предотвращению загрязнения грунтовых вод на строительной площадке:

отвод дождевых стоков с площадки застройки решается планом организации рельефа с последующим сбросом их в существующую ливневую канализацию;

хозяйственно-бытовые стоки отводятся системой хозяйственно-бытовой канализации в существующие городские сети;

для сбора твердых отходов предусмотрена площадка с установленными на ней мусороконтейнерами;

не допускается сжигание на строительной площадке отходов и остатков материалов, в частности рулонных на битумной основе, изоляционных материалов, красителей, автопокрышек и т.д.;

при мытье автотранспорта и оборудования улавливать загрязненную воду;

все производственные и бытовые стоки, образующиеся на строительной площадке, должны быть очищены и обезврежены;

не допускается выпуск неочищенных вод в близлежащие водоемы.

5.6 Мероприятия по предотвращению поднятия уровня грунтовых вод

Для установления нормального уровня грунтовых вод и последующего их поднятия в качестве дренажной системы был принят горизонтальный трубчатый дренаж.

Горизонтальный трубчатый дренаж является составной частью гидроизоляционной системы и выполняет роль водоприемного и водоотводящего элемента. Он представляет собой сочетание дренажных труб, фильтров и системы колодцев. Фильтры предназначены для приема воды из дренируемого слоя, не допуская при этом суффозии грунта и заиливания дренажной трубы. Выполняются они из рыхлых фильтрующих материалов (песка, гравия, щебня, песчано-гравийных смесей) в виде призм, трапеций, фильтров прямого сечения или оберток из фильтрующих волокнистых материалов.

Выбор фильтрующего материала определяют по условиям устойчивости против суффозии и кольматации.

Дренажные трубы подбираются и проектируются в соответствии с требованиями достаточной водопропускной способности, прочности при воздействии на них давления грунта, стойкости к агрессивным грунтовым водам, удобства выполнения и эксплуатации дренажа. Трубы укладывают в траншеи шириной не менее 0,5 м на песчано-гравийную или гравийную подготовку. Вокруг труб устраивают фильтры. Наименьшие допустимые уклоны водоприемных труб в зависимости от их диаметра должны находиться в пределах от 0,001 (при d = 500 мм) до 0,007 (d = 100 мм).

Допустимое отклонение от проектного расположения трубчатого дренажа не должно превышать 500 мм. При укладке дренажных труб допустимое отклонение от оси трубы по горизонтали составляет не более 50 мм, а по вертикали - не более 20 мм.

В качестве дренажных труб применяют керамические, асбестоцементные, бетонные, железобетонные, пластмассовые трубы, а также трубофильтры из крупнопористого фильтрационного бетона. В качестве труб дренажной системы принимаем пластмассовые трубы.

Выбор данного вида труб связан с их преимуществами перед ранее применявшимися материалами. В первую очередь следует отметить легкость и удобство при транспортировке и монтаже, гибкость конструкции, а также высокую коррозионную стойкость в агрессивных средах.

Трубы изготавливают из полиэтилена низкого давления (ПЭНД) и поливинилхлорида (ПВХ) с круглыми отверстиями диаметром до 4 мм и щелевидными - шириной 0,8-5-1,5 мм.

Отверстия в трубах могут быть расположены как по всему периметру, так и по его отдельной части и выбираются в зависимости от условий применения (рисунок 5.2).

Рисунок 5.2 - Расположение отверстий в трубах

Отдельные звенья соединяют между собой специальными пластиковыми муфтами либо сваркой, что исключает их смещение относительно друг друга. Использование пластиковых муфт позволяет также стыковать дренажные трубы разного диаметра, что иногда бывает необходимо для обеспечения требований проекта (рисунок 5.3).

Рисунок 5.3 - Стыковка дренажных труб

Поверхность труб может быть гладкой и гофрированной. Гофрированная поверхность повышает прочность трубы при сохранении ее гибкости, а также увеличивает водозахватную способность.

Благодаря сравнительно небольшим размерам отверстий в трубе, получается маленькой и их площадь. Поэтому отверстия практически не засоряются благодаря защитным фильтрам из гравия или фильтрующих рубашек из геотекстиля, кокосового волокна, соломы, торфа, мха и т.п.

Ниже показана схема расположения дренажных труб (рисунок 5.4) и разрез по дренажной трубе (рисунок 5.5), приведены некотрые технические характеристики дренажных труб из различных материалов (наиболее часто используемых в данное время).

Рисунок 5.4 - Схема расположения дренажных труб и дренажных колодцев

Рисунок 5.5 - Разрез 1-1

Таблица 5.1 - Технические характеристики дренажных труб

При помощи современных дреноукладочных машин в день можно проложить до 1500 м дренажных пластиковых труб. Это в несколько раз больше, чем при укладке бетонных или керамических труб. Номенклатура дренажных пластиковых труб достаточно велика. На российский рынок их поставляют фирмы Германии, Дании, России, Финляндии и др.

Следует отметить что, система горизонтального трубчатого дренажа в соответствии с требованиями нормативной документации должна включать смотровые, перепадные и приемные колодцы. Тип, количество и места установки колодцев назначают в соответствии с планом трассы трубчатого дренажа, местными условиями и требованиями соответствующим нормам.

ЗАКЛЮЧЕНИЕ

В выпускной квалификационной работе разработан проект на тему «Физкультурно-оздоровительный комплекс в г. Вологде». Проект выполнен в учебных целях в объеме: 6 листов графической части и 111 печатных листов пояснительной записки. Пояснительная записка состоит из 5 разделов.

В архитектурно-строительном разделе разработан генплан, объемно-планировочное и конструктивное решения, а также выполнен теплотехнический расчет наружной стены. В расчетно-конструктивном разделе выполнен расчет свайного фундамента по двум сечениям и расчет железобетонной колонны. В технологическом разделе разработана технологическая карта на кладочно-монтажный процесс. В организационном разделе разработан, стройгенплан объекта. В разделе безопасность и экологичность проекта рассмотрены мероприятия по предотвращению загрязнения и поднятия уровня грунтовых вод, вопросы по обеспечению безопасных условий труда при организации работ по устройству фундамента и рассчитано время эвакуации людей из зала силовых видов спорта физкультурно-оздоровительного комплекса при пожаре.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. СНиП 31-05-2003. Строительные нормы и правила. Общественные здания административного назначения: взамен СНиП 2.08.02-89*: введ. 01.09.03 - М.:ФГУП ЦПП Госстроя России, 2003. - 23 с.

. СНиП 23 01-99. Строительные нормы и правила. Строительная климатология: введ. 01.01.2000 - М.: ЦИТП Госстроя СССР, 2002. - 46 с.

. СНиП 23-02-2003. Строительные нормы и правила. Тепловая защита зданий: взамен СНиП II-3-79*: введ. 01.10.03 - М.:ФГУП ЦПП Госстроя России, 2003. - 27 с.

. СНиП 2.03.11-85. Строительные нормы и правила. Защита строительных конструкций от коррозии: введ. 01.10 87 - М.:ФГУП ЦПП Госстроя России, 1987. -35 с.

. ГОСТ 30674-99. Блоки оконные из поливинилхлоридных профилей. Технические условия: введ. 01.01.2001 - М. - 49 с.

. ГОСТ 30971-2002. Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия: введ. 01.03.2003 - М. - 59 с.

. СНиП 35-01-2001. Строительные нормы и правила. Доступность зданий и сооружений для маломобильных групп населения: введ. 01.06.02 - М.:ФГУП ЦПП Госстроя России, 2002. - 46 с.

. Серия 1.031.9-2.00. Перемычки железобетонные для зданий с кирпичными стенами: утвержден Госгражданстрой, 1986. - 98 с.

. ГОСТ 530-2007. Кирпич и камень керамические. Общие технические условия: введ. 01.03.2008 - М. - 38 с.

. СП 20.13330.2011. Свод правил. Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85: введ. 20.05.2011 - М.: Минрегион России, 2011. -76 с.

. СП 24.13330.2011. Свод правил. Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85: введ. 20.05.2011 - М.: Минрегион России, 2010. -85 с.

. ГОСТ 6727-80. Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия: введ.01.01.83 - М.: ИПК Издательство стандартов, 2003. - 6 с.

. СНиП 3.03.01-87. Строительные нормы и правила. Несущие и ограждающие конструкции: введ. 01.07.88 - М.: Госстроя СССР, 1987. - 98 с.

. СП 82-101-98. Свод правил по проектированию и строительству. Взамен СН 290-74: введ. 17.06.98 - М.: Стройиздат, 1998. - 35 с.

. Строительные краны: Справочник. В.П. Станевский, В.Г. Моисеенко, Н.П. Колесник, В.В. Котушко; Под общей редакцией В.П. Станевского. Киев: Будивельник, 1984. - 240 с.

. ГОСТ 24259-80. Оснастка монтажная для временного закрепления и выверки конструкций зданий. Классификация и общие технические требования: введ. 01.01.82 - М.: Издательство стандартов, 1983. - 3 с

. ГОСТ 24258-88*. Средства подмащивания. Общие технические условия: введ. 01.07.1989 - М.: ГП ЦПП, 1988. - 7 с.

. ГОСТ 23407-78. Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ: введ. 01.01.86 - М.: ГП ЦПП, 2002. - 47 с.

. ГОСТ 12.0.004-90. Организация обучения безопасности труда. Общие положения: введ. 07.01.91 - М.: Издательство стандартов, 1991. - 16 с.

. ГОСТ 12.1.046-85. Система стандартов безопасности труда. Строительство. Нормы освещения строительных площадок: введ. 01.01.86 - М. - 83 с.

. ЕНИР Е4-1. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы: утв. Госстроем СССР 05.12.86 г. Сб. Е4: Монтаж сборных и устройство монолитных железобетонных конструкций. Вып. 1: Здания и промышленные сооружения. - М.: Стройиздат, 1987. - 64 с.

. ЕНиР Е1. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы: утв. Госстроем СССР 05.12.86 г. Сб. Е1: Внутрипостроечные транспортные работы. М.: Стройиздат, 1988. - 16 с.

. ЕНиР Е3. Единые нормы и расценки на строительные, монтажные и ремонтно-строительные работы: утв. Госстроем СССР 05.12.86 г. Сб. Е3: Каменные работы. М.: Стройиздат, 1988. - 30 с.

. СНиП 1.04.03.-85*. Строительные нормы и правила. Нормы продолжительности строительства и задела в строительстве предприятий, зданий и сооружений. Часть II: взамен СН 440-79: введ. 17.04.85 - М.: Стройиздат, 1985. - 232 с.

.СП 15.13330.2012 Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81* : введен 2013-01-01.

. СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003.

. СП 52-101-2003. Свод правил. Бетонные и железобетонные конструкции без предварительного напряжения: введ. 01.01.2004 - М.: ФГУП ЦПП Госстроя России, 2004. - 88 с.

. Пособие по проектированию бетонных и железобетонных конструкций из тяжёлого бетона без предварительного напряжения арматуры: к СНиП 52-101-2003. - М., 2003. - 86 с.

. СП 45.13330.2012 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87 введен 2013-01-01.

. СНиП 3.04.01-87. Строительные нормы и правила. Изоляционные и отделочные покрытия: введ. 01.01.89 - М.: ГП ЦПП, 1989. - 27 с.

. СНиП 2.03.13-88. Строительные нормы и правила. Полы: введ. 01.01.88 - М.: ЦИТП Госстроя СССР, 1988. - 16 с.

. СНиП 3.05.06-85. Строительные нормы и правила. Электротехнические устройства: введ. 01.01.86 - М.: ЦИТП Госстроя СССР, 1986. - 36 с.

. СНиП 3.05.03-85. Строительные нормы и правила. Тепловые сети: введ. 01.01.86 - М.: ЦИТП Госстроя СССР, 1986. - 32 с.

. СНиП 3.05.04-85. Строительные нормы и правила. Наружные сети и сооружения водоснабжения и канализации: введ. 1.06.1986 - М.: ЦИТП Госстроя СССР, 1986. - 48 с.

. СНиП 12-03-2001. Строительные нормы и правила. Безопасность труда в строительстве. Часть I. Общие требования: взамен СНиП 12-03-99* с изменением № 1. введ: 01.09.01 - М: ФГУП ЦПП, 2002. - 48 с.

. СНиП 12-04-2002. Строительные нормы и правила. Безопасность труда в строительстве. Часть II. Строительное производство: взамен разделов 8-18 СНиП III-4-80*, ГОСТ 12.3.035-84, ГОСТ 12.3.038-85, ГОСТ 12.3.040-86: введ. 01.01.03 - М: ФГУП ЦПП, 2003. - 54с.

. СНиП 12-01-2004 . Строительные нормы и правила. Организация строительства: введ. 1.06.2004 - М.: ФГУП ЦПП Госстроя России 2004. - 24 с.

. ГОСТ 12.1.004-91*. Пожарная безопасность. Общие требования: введ. 01.07.1992 - М.: ГК по управлению качеством продукции и стандартам, 1991. - 72 с.

. СНиП 21-01-97. Строительные нормы и правила. Пожарная безопасность зданий и сооружений: введ. 01.01 98 - М.:ФГУП ЦПП Госстроя России, 1999. - 24с.

. СНиП 2.01.02-85*. Строительные нормы и правила. Противопожарные нормы: введ. 24.04.85 - М.: Стройиздат, 1991. - 15 с.

. ГОСТ 12.1.046-85. Нормы освещения строительных площадок: введ. 01.01.86 - М.: ГП ЦПП, 2001. - 25 с.

. ПБ 10-382-00. Правила устройства и безопасной эксплуатации грузоподъемных кранов: введ. 01.01.2001 - Федерация Независимых Профсоюзов России, 2001. - 41 с.

. СНиП 3.01.03-84. Строительные нормы и правила. Геодезические работы в строительстве: введ. 01.01.1985 - М.: ФГУП ЦПП, 1986. - 44 с.

. Семёнов В.Н. Унификация и стандартизация проектной документации для строительства: учеб. для спец. стр. вузов. Семёнов В.Н. - М.: Стройиздат, 1985. - 302 с.

. Расчетные нормативы для составления ПОС. Часть I.: введ. 01.01.10 - М.: Издательство стандартов, 2010. - 72 с

. Методика определения стоимости строительной продукции на территории Российской Федерации. МДС 81-35.2004. Госстрой России - М.: 2004. - 47 с.

. Седельников Ф.И. Безопасность жизнедеятельности (охрана труда): учеб. пособие. Ф.И. Седельников - Вологда: ВоГТУ, 2001. - 388 с.

. Кондратьев А.И. Охрана труда в строительстве: учеб. для спец. стр. вузов. Кондратьев А.И., Местечкина Н.М. - М.: Высш. шк., 1990. - 352 с.

. Экология и безопасность жизнедеятельности: учеб. пособие для вузов. Кривошеин Д.А., Муравей Л.А., Роева Н.Н и др. Под ред. Муравей Л.А. - М.: ЮНИТИ-ДАНА, 2002. - 447с.

. Основы экологии. Учебники и учебные пособия. Хван Т.А., Хван П.А. Ростов на Дону: Феникс, 2003. - 256с.

. Основания и фундаменты: Cправочник. Под ред. Г.И.Швецова - М.: Высшая школа, 1991. - 383 с.

. Строительные машины: Справочник. Под ред. В.А. Баумана - М.: Стройиздат, 1976. - 495 с.

. Дегтев И.А. Полы гражданских и общественных зданий: учебное пособие для студентов высших учебных заведений. И.А.Дегтев, Г.В.Коренькова, Н.Д.Черныш. - 3-е изд., испр. и доп. - М.: АСВ, 2002. - 160 с.

ПРИЛОЖЕНИЯ

Приложение 1

Ведомость перемычек

Приложение 2

Экспликация полов
