Оглавление

Введение

. Общая часть

.1 Исходные данные задания на проектирование системы водоснабжения

.2 Геолого-гидрогеологические условия района работ. Характеристика месторождения подземных вод

. Расчетно-проектная часть

.1 Определение размеров водопотребления

.2 Оценка качества воды

.3 Мероприятия по улучшению качества воды

.4 Анализ природных условий, их схематизация и обоснование расчетной гидрогеологической схемы

.5 Обоснование количества и схемы расположения водозаборных скважин

.6 Выбор метода расчета и расчетных формул. Обоснование вариантов для расчета

.7 Гидродинамические расчеты по прогнозу условий работы проектируемого водозабора

.8 Выбор схемы водоснабжения объектов

.9 Гидравлический расчет водопроводной сети

.9.1 Максимальные размеры водопотребления

.9.2 Определение расчетных расходов на участках сети

.9.3 Выбор диаметров труб и расчет потерь напора на выбранных участках

.10 Обоснование конструкции водозаборных скважин и их оборудования

Заключение

Список использованной литературы

Введение

Целью данного курсового проекта является закрепление полученных теоретических знаний и развитие навыков самостоятельной творческой работы и практического применения полученных знаний для решения задачи обеспечения водоснабжения хозяйственных объектов.

В курсовом проекте рассматриваются и решаются следующие задачи:

Определение размеров водопотребления

Оценка качества воды и выбор источника водоснабжения

Выбор метода оценки эксплуатационных запасов подземных вод

Анализ гидрогеологических условий, их схематизация и обоснование расчетной схемы

Обоснование количества и схемы расположения водозаборных скважин

Выбор метода расчета, расчетных формул и выполнение гидродинамических расчетов

Обоснование схемы водоснабжения и гидравлический расчет водопроводной сети

Обоснование конструкции водозаборных скважин и их оборудования

Организация зон санитарной охраны проектируемого водозабора

Выполнение курсового проекта осуществляется на основе индивидуального задания, содержащего необходимые сведения о геолого-гидрогеологических условиях района проектируемого водоснабжения и об объектах водоснабжения.

1. Общая часть

.1 Исходные данные задания на проектирование системы водоснабжения

1.2 Геолого-гидрогеологические условия района работ. Характеристика месторождения подземных вод

В центральной части крупного артезианского бассейна изучен первый от поверхности напорный водоносный горизонт. Подземные воды приурочены к первой выветрелой толще трещиноватых известняков мелового возраста мощностью m= 40 м. Коэффициент фильтрации k=3 м/сут, пьезопроводность а=106 м2/сут. Ниже располагается плотная, практически водонепроницаемая толща так же известняков мощностью около 100 м. Известняки перекрыты песчано-глинистыми отложениями палеогенового возраста мощностью m0=16 м, представляющих собой слабопроницаемый слой. Коэффициент фильтрации этих отложений может быть принят равным k0=4*10-4 м/сут. На палеогеновых отложениях распространены рыхлые поверхностные отложения четвертичного возраста, мощностью около 20 м, хорошо проницаемые (коэфф. фильтрации около 20 м/сут), приуроченные к долине реки. В этих отложениях развиты грунтовые воды гидравлически тесно связанные с поверхностными водами реки и речных стариц. Статический пьезометрический уровень в меловом водоносном горизонте устанавливается на отметке Н= 15 м от поверхности земли. Движение подземных вод на С-В, уклон пьезометрической поверхности J=2*10-3, активная пористость трещиноватых известняков 2%

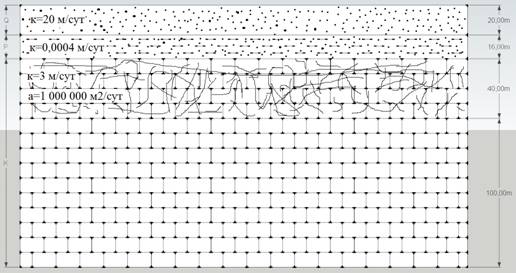

Рис. 1 - Разрез

2. Расчетно-проектная часть

.1 Определение размеров водопотребления

м3/сут

где:- Коэффициент, учитывающий расход воды на местные нужды и неучтенные расходы (1,05÷1,1)ж - среднесуточная норма водопотребления на 1 человека в л/сут, определяемая по СНиПу, по таблице «Водоснабжение. Наружные сети и сооружения» (взамен СНиП II-31-74), в зависимости от степени благоустройства и природно-климатических условий района проектируемого водоснабжения (для северных районов страны принимается минимальная, а для южных максимальная норма водопотребления). В нашем случае qж=160 л/сут.

-3 - коэффициент перевода литров в м3.

Тогда с учетом нужд местной промышленности и неучтенных расходов воды, получим:

Суммарный расход воды на благоустройство территории при отсутствии данных о площадях зеленых насаждений и проездов определим по формуле:

, где

qБЛ - норма расхода на поливы, исчисляемой на одного жителя. Определяется по СНиПу по таблице, qБЛ = 80л/сут

Расход воды на хозяйственно-питьевые нужды предприятия:

 определяем исходя из численности работающих в холодных (Nx) (Nх =Nр - Nг = 8160 - 408 = 7752 человека) и горячих цехах (Nг) (Nг = 408 человек) и соответствующих им норм расхода воды на одного работника в смену  и  (табл. СНиПа) по формуле:

,

где  и  - нормы расхода воды на одного работающего в смену в холодных и горячих цехах (по таблице в зависимости от производственного процесса ( и )

 - количество душевых сеток на предприятии, определяется по формуле:

 - количество человек на 1 душевую сетку (по таблице, n = 5)

- сменность работы предприятия ().

 - норма расхода воды на одну душевую сетку, принимается из расчета 500 л/сут.

Расход воды на хозяйственно-питьевое потребление предприятия будет равен:

Расход воды на производственные нужды предприятия задан техническим заданием и составляет 1700 м3/сут:

Расход воды для целей наружного пожаротушения определяется исходя из расчетного количества одновременных пожаров , их расчетной продолжительности , нормы расхода воды на пожаротушение и максимального времени восстановления пожарного запаса (по таблице 5)

 (пожарный запас воды) определяется по формуле:

,

где  - определяется по СНиПу (таблица№10), в зависимости от количества жителей в поселке и этажности зданий.

Общие размеры водопотребления:

Сумма расходов по всем видам водопотребления, определяем как сумму расходов по всем видам водопотребления, по формуле:

Эта величина должна быть обеспечена суммарным дебитом проектного водозабора.

2.2 Оценка качества воды

Источником водоснабжения поселка будет являться разведанное месторождение подземных вод. Качество подземных вод, которые будут использованы для обеспечения питьевых и технологических нужд поселка должно соответствовать ГОСТ-2874-82 "Вода питьевая", "Гигиенические требования и контроль за качеством". Данные о химическом составе подземных вод в пределах изученного месторождения, а также предельно-допустимые концентрации (ПДК) компонентов в соответствие с требованиями представлены в таблице № 1.

Таблица №1 - Характеристика качества воды

Анализ данных, характеризующих качество подземных вод разведанного месторождения, показывает предельно допустимое значение общей жесткости. Остальные показатели находятся в норме.

2.3 Мероприятия по улучшению качества воды

По этим показателям подземные воды не соответствуют ГОСТу, согласно которого необходимо провести мероприятия по улучшению качества подаваемой воды, такие как: умягчение воды, обеззараживание, отстаивание, фильтрование.

Умягчение воды. Для умягчения воды следует применить следующие методы: для устранения карбонатной жесткости - декарбонизацию известкованием; для устранения карбонатной и некарбонатной жесткости - известково-содовое умягчение, натрий-катионовое умягчение или водород-натрий-катионовое умягчение.

Обеззараживание воды. Для уменьшения количества бактерии, содержащихся в подземной воде, проводится обеззараживание воды. Проектируем использование наиболее распространенного метода обеззараживание - хлорирование воды. Введение хлорсодержащих реагентов (Сl2O3) следует осуществлять перед подачей воды в бак водонапорной башни. Необходимая доза для обеззараживания воды принимается в концентрации 0,7мг/л газообразного хлора. Газообразный хлор подаётся в водопроводную сеть непосредственно через эжектор, создающий разряжение в хлораторе. После введения хлора в обрабатываемую воду необходимо обеспечить не менее тридцатиминутный их контакт. Это будет достигнуто в резервуаре станции обработки воды перед водонапорной башней. На выходе из контактного резервуара содержание остаточного хлора не должно превышать 0,3-0,5 мг/л. Для поддержания содержания остаточного хлора в пределах заданной величины следует в процессе эксплуатации корректировать концентрацию дозы подаваемой для обеззараживания. Недостаток этого метода - канцерогенность хлора.

2.4 Анализ природных условий, их схематизация и обоснование расчетной гидрогеологической схемы

водопотребление гидравлический расчет

Гидрогеологические условия данного месторождения можно охарактеризовать как достаточно простые, что позволяет использовать для оценки запасов гидродинамический метод, который в свою очередь требует схематизации гидрогеологических условий и их представление в виде типовой схемы.

Схематизация гидрогеологических условий - это обоснованное упрощение с целью построения расчетной схемы, применительно к выбранному методу решения задачи. Упрощение выполняется последовательным анализом гидродинамических особенностей потока с использованием критериев, позволяющих качественно и количественно оценить допустимость предполагаемого упрощения.

Гидравлическое состояние пласта. Водоносный горизонт содержит межпластовые напорные воды, статический пьезометрический уровень находится на отметке Н=15 метров выше уровня поверхности земли. Общий напор Низб=51м над кровлей пласта.

Тип водообмена. Т.к. уклон пьезометрической поверхности J=10-3, то водообмен будет горизонтальным.

Строение фильтрационной среды. В данном случае пласт можно считать однородным. Т.к. среда условно однородная, то: μ=0.001, Т=400 м2/сут. а=106 м2/сут. t=10000сут. Для выяснения граничных условий пласта в плане необходимо рассчитать радиус влияния водозабора. Приведённый радиус влияния будет равен:вл.=1.5√(at)вл.= 1,5*√(106*10000)=150 000 м.

В=

Где:  - водопроводимость эксплуатационного горизонта; ,  - коэффициент фильтрации и мощность разделяющего водоупора.

В= = 2191 м2/сут

0002191

Следовательно, будет происходить взаимосвязь между водоносными горизонтами.

Рис. 2 - Схем в условиях взаимосвязи между водоносными горизонтами

2.5 Обоснование количества и схемы расположения водозаборных скважин

В нашем случае оптимальной схемой расположения водозаборного ряда - линейный ряд. Учитывая характер водовмещающих пород, представленных трещиноватыми известняками, используем трубчатый фильтр. Длина фильтра 30 м, r0=0,1.

Проектная производительность водозаборных скважин принимается на основе определения расчетной водозахватной способности водозаборных скважин Qв

= νдоп* Fф.

Вычислим допустимую пропускную способность фильтра по формуле:

νдоп=65=65=93,7 м/сут

Площадь рабочей части фильтра определим по формуле:в=2πr0l0=2*3,14*0,1*30=18,84 м2

Дебит скважины с учетом коэффициента запаса равен:= 0,7*18,84*93,7 = 1236 м3/сут.

Общее количество водозаборных скважин для обеспечения суммарной потребности объектов в воде определим по формуле:

,

Согласно требованию СНиПа необходимо предусмотреть две резервные скважины. Принимаем количество скважин 9 шт, тогда:

Прогноз работы водозабора из подземных вод будем осуществлять методом обобщенных систем скважин. Метод заключается в том, что большое число взаимодействующих скважин (больше трех) заменяется “обобщенной системой”. Понижение уровня подземных вод, вызванное действием обобщенной системы, меньше понижения уровня в самих скважинах, поскольку при этом исключается из рассмотрения зона наибольшей деформации потока вблизи скважины. Поэтому полное понижение Sр выражается суммой:

где: - понижение уровня в районе i-той скважины, обусловленное действием обобщенной системы; - дополнительное понижение в самой i-той скважине. Показатель несовершенства скважины по степени вскрытия пласта  определяется в зависимости от соотношений l/m и m/r0 по графику в приложении 6. l/m=30/40=0,75; m/r0=40/0,1=400. = 1

где: Qсум - суммарный дебит водозабора; Rw - безразмерное гидравлическое сопротивление при действии линейной системы скважин.

Произведем расчет понижения, при расстоянии между скважинами 2σ = 10м, l=30м.

=58, 5м

Дополнительное понижение уровня в расчетной скважине:

доп=0,5m+Низб=0,5*40+15+36=71м.

Для установления оптимальной (по гидродинамическим показателям) схемы расположения скважин требуется выполнять повариантные расчеты, варьируя размерами водозабора.

2.7 Гидродинамические расчеты по прогнозу условий работы проектируемого водозабора

Определим оптимальное минимальное расстояние между скважинами (2σ), при котором понижение в пласте от действия водозабора к концу расчетного периода его работы не превысит допустимого понижения.

Тогда в нашем случае при допустимом понижении Sдоп=71м

Рис. 3 - График зависимости понижения уровня воды в скважинах от расстояния между ними

Под эксплуатационными запасами понимают то количество подземных вод, которое может быть получено рациональными в технико-экономическом отношении водозаборными сооружениями при заданном режиме эксплуатации и при качестве воды, удовлетворяющем требованиям их целевого назначения в течение всего расчетного срока водопотребления.

Структуру эксплуатационных запасов подземных вод по источникам их формирования во времени отражает гидрограф эксплуатационных запасов.

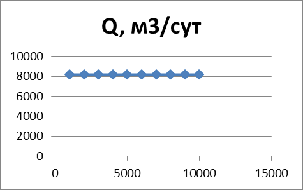

Рис. 4 - Гидрограф эксплуатационных запасов

2.8 Выбор схемы водоснабжения объектов

Рассматриваемая система водоснабжения предназначена для поселка с числом жителей N = 24 тыс. чел. и по этому признаку относится ко II категории надежности подачи воды (СНиП 2.04.02-84 п.4.4). В системах этой категории допускается снижение подачи воды на хозяйственно-питьевые нужды не более 30% расчетного расхода и на производственные нужды до предела, устанавливаемого аварийным графиком работы предприятий; длительность снижения подачи не должна превышать 10 суток. Перерыв в подаче воды или снижение подачи воды ниже указанного предела допускаются на время выключения поврежденных и включения резервных элементов или проведения ремонта, но не более чем на 6 ч;

Для обеспечения этих требований необходимо запроектировать кольцевой тип водопроводной сети в пределах поселка. Конфигурация водовода внутри поселка повторяет контуры жилого массива, имеющего вид прямоугольника с соотношением сторон 1:3 (согласно техническому заданию на проектирование). Размеры водовода внутри поселка определяются исходя из оценки площади, которую он должен охватывать. Эта площадь F рассчитывается в зависимости от численности населения в поселке N, нормы жилого массива на одного жителя f = 25 м2 и этажности зданий в поселке Э по формуле:

.

Обозначив короткую сторону буквой a, запишем его площадь как F=a2, получим:

Длинная сторона прямоугольника равна .

Расстояния между водозабором, башней, поселком и промышленным предприятием определены техническим заданием на проектирование. Для подачи воды на предприятие проектируется тупиковая водопроводная сеть, в пределах поселка - кольцевая, в целом проектируется комбинированная водопроводная сеть.

Схема водопровода представлена на рис.5.

Разбиваем водопроводную сеть на участки, характеризующиеся одинаковыми режимами работы. Такими участками будут являться водозабор - башня (1 - 2), башня - поселок (2 - 3), поселок - предприятие (5 - 7). Внутри поселка можно выделить дополнительно участки с одинаковыми режимами работы (3 - 4; 4 - 5; 5 - 6; 6 - 3).

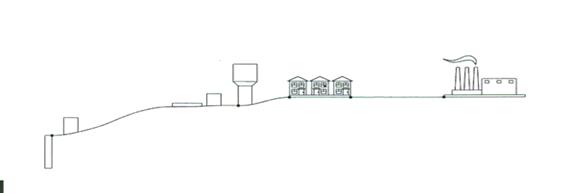

Рис. 5 - Обобщенная схема водоснабжения: z - абсолютные отметки, НС1П - насосные станции первого подъема, ОС - очистные сооружения, НС2П - насосные станции второго подъема, Б - водонапорная башня.

2.9 Гидравлический расчет водопроводной сети

.9.1 Максимальные размеры водопотребления

Максимальные размеры водопотребления, необходимые для расчета сети определяем по всем рассмотренным категориям с учетом коэффициентов суточной  и часовой  неравномерности водопотребления. При этом не учитываем расход воды на прием душа, поливы территории промпредприятия и поселка, мойку оборудования и другие нужды предприятия, что является допустимым.

Учитываем основные категории водопотребления.

Хозяйственно-питьевые нужды в районе жилой застройки определим по формуле:

,

где , - коэффициенты суточной и часовой неравномерности водопотребления, определяемые по СНиПу в зависимости от характеров объектов водопотребления (п.3.3). Для рассматриваемого случая данные коэффициенты равны ,  (при и ).

Окончательно получаем:

Использование воды на благоустройство территории согласно СНиП в период максимального водопотребления не допускается. Поэтому .

Хозяйственно-питьевые нужды на промышленном предприятии определим по формуле:

,

где ,  - коэффициенты часовой неравномерности водопотребления соответственно в холодных и горячих цехах (определяется по СНиП),  - длительность рабочих смен в цехах.

Подача воды в душевые сетки в час максимального водопотребления не предусматривается согласно табл.5 СНиПа. Подставляя расчетные значения имеем:

Расход воды на наружное пожаротушение при одновременном возникновении расчетного количества пожаров  определяется в предположении, что загорание произойдет в час максимального водопотребления по формуле:

Тогда в рассматриваемой ситуации

Режим подачи воды, используемой на технологию промышленного производства в техническом задании специально не оговаривается. В данном случае принимаем расходование воды равномерным в течение всего периода работы предприятия и определяем по формуле:

,

Подставляя расчетные значения получаем:

Общая величина расхода воды в час максимального водопотребления определяется по формуле:

2.9.2 Определение расчетных расходов на участках сети

Для выполнения гидравлического расчета водопроводная сеть разбивается на участки аналогичные по условиям их работы, для каждого из которых определяем так называемый расчетный расход, учитывающий отдачу воды непосредственно в пределах рассматриваемого участка (путевой расход ) и транспортировку воды, предназначенной для отдачи на последующих участках. Считаем, что водоотдача происходит равномерно по всей длине водопровода.

Расчет ведем на расходы воды в час максимального водопотребления. Величину расчетного расхода определяем по общей формуле:

Очевидно, что на участках где нет потребителей (1-2, 2-3, 5-7) весь расчетный расход будет транзитным. На участках водопроводной сети, где происходит потребление воды, расчетный расход определяется как сумма по общей формуле.

На участке 3 - 4 происходит потребление воды для хозяйственно-питьевых нужд поселка. Расход воды, идущий на потребление в пределах расчетного участка, выступает как путевой расход . Весь расход воды на нужды промышленного предприятия проходит через водоводы в поселке транзитом. Транзитным следует считать расход воды для пожаротушения, так как наиболее неблагоприятной при возникновении пожара является самая удаленная точка в поселке, в которую воду необходимо транспортировать через весь поселок. Кроме того транзитным для расчетного участка в пределах поселка является также расход воды, который будет использован на участке следующим за расчетным.

Магистральный водовод в пределах поселка запроектирован кольцевым. При нарушении водовода на одном участке обеспечение водой должно оставаться не ниже 70% максимальной часовой потребности (п. 1.3,табл.1 СНиПа). Поэтому при определении расчетных расходов на участках сети необходимо выполнить два расчета:

) на полную нагрузку сети при работе всех участков.

) на 0,7 от полной нагрузки при условии возникновения аварийной ситуации в наиболее неблагоприятном участке.

Наиболее неблагоприятным с точки зрения аварийной ситуации в рассматриваемой кольцевой сети является участок 3 - 6 (или 3 - 4). При нарушении водовода на этом участке водовод между точками 3 - 4 - 5 оказывается наиболее нагруженным транзитным расходом, для подачи его в район участков 3 - 6.

Расчетный расход при нормальной работе сети на участке 3-4 будет рассчитываться по формуле:

Величина потребления на предприятие и на пожаротушение берется с коэффициентом 0,5, так как транспортировка осуществляется по двум водоводам 3-4-5 и 3-6-5 . Здесь  и  величина потребления воды для хозяйственно-питьевых нужд на участках 3-4 и 4-5. Учитывая, что вода в поселке для хозяйственно-питьевых нужд в поселке используется равномерно в пределах всей его территории, считаем, что величина потребления на разных участках пропорциональна длине этих участков. Тогда:

Расчетный расход в аварийной ситуации на участке 3 - 4 рассчитаем как:

Расчетный расход в аварийной ситуации на участке 3 - 6 рассчитаем как:

Расчетный расход в аварийной ситуации на участке 4 - 5 рассчитаем как:

Расчетный расход в аварийной ситуации на участке 5 - 6 рассчитаем как:

2.9.3 Выбор диаметров труб и расчет потерь напора на выбранных участках

Подбор диаметров водопроводных труб в зависимости от расчетных расходов на выделенных участках сети производим, используя таблицы Шевелева, обобщающие результаты специальных исследований и расчетов потерь напора в трубах различных диаметров. При подборе диаметра труб по известной величине расчетного расхода ориентируемся на обеспечение движения воды в трубах со средней экономичной скоростью , отвечающей минимальному значению суммарных затрат на строительство водоводов и подачу по ним воды (в нашем случае, при диаметре труб до 400 мм ). В таблицах так же указаны потери напора на 100 м длины водовода.

Результаты выполненного подбора диаметров и расчета потерь напора сведены в таблице №2.

Таблица 2 - Выбор диаметров труб и расчет потерь напора

Для компенсации несовпадения в режимах подачи и потребления воды в систему водоснабжения вводят регулирующие резервуары, в нашем случае эта роль отведена баку водонапорной башни, который должен иметь достаточную емкость. При определении емкости бака Vб водонапорной башни учитываем необходимость хранения в нем пожарного запаса воды и содержание регулировочного объема Vб (обычно принимается в размере среднечасового расхода воды с учетом обеспечения всех видов водопотребления, т.е. Vб). Таким образом

б

б

При известной емкости бака и цилиндрической форме, легко определяем его размеры. В данном случае диаметр бака  можно определить по формуле:

Подставляя расчетные значения получаем:

При этом высота столба воды в баке  по конструктивным соображениям принимается в размере , т.е.:

Гидравлический расчет водопроводной сети выполняется с учетом неравномерности водопотребления, т.е. для самых неблагоприятных условий ее работы. Такие условия возникают в часы и сутки максимального водопотребления с учетом того, что в это же время осуществляется тушение расчетного количества пожаров. При этом в самой неблагоприятной точке сети (самой далекой или высокой) должен обеспечиваться необходимый для нормальной работы свободный напор , величина которого определяется по формуле:

,

Напоры насосных станций  и высота башни  определяем исходя из функций этих узлов в системе водоснабжения. Высота водонапорной башни, основной задачей которой является подача воды потребителям в часы максимального водопотребления при обеспечении свободного напора во всех точках сети, определяется по формуле:

где:  - сумма потерь напора в трубах водопроводной сети от башни до расчетной точки, м;  - разность отметок поверхности земли в расчетной точке и у башни.

Рассчитаем Нб в самой удалённой точке. Такой точкой будет промышленное предприятие.

Высота напоров в насосах, устанавливаемых в скважинах (I подъем) определяется по формуле (Нст=-15м - т.к. стат. ур-нь выше пов-ти земли):

Расход воды при работе насосов на станции I подъема в течение 23 часов в сутки равен:

Высота напора на насосах в насосной станции после сооружений по обработке воды (II подъем) определим по формуле:

Расход воды при работе насосов на станции II подъема в течение 23 часов в сутки (1 час - ремонт и профилактика) составляет:

2.10 Обоснование конструкции водозаборных скважин и их оборудования

На станции I подъема. Требуемая высота напора насосов составляет Ннас1=82,16 м, расход воды -  Этим показателям соответствует насос типа ЭЦВ-10-83-110, который способен обеспечивать расход 80 м3/час при напоре 85м.

Насосы такого типа будут установлены во всех скважинах станции I подъема.

На станции II подъема. Требуемая высота напора насосов составляет Ннас1=42 м, расход воды -  Этим показателям соответствует насос типа ЭЦВ-10-120-68, который способен обеспечивать расход 180 м3/час при напоре 42м. Для покрытия необходимого нам расхода на станции 2-го подъема установим два таких насоса.

Заключение

В процессе выполнения данного курсового проекта нам удалось:

определить размеры водопотребления

сделать оценку качества воды и предложить мероприятия по его улучшению;

обосновать количество и схему расположения водозаборных скважин;

выполнить гидродинамические расчеты по прогнозу условий работы проектируемого водозабора;

предложить схему водоснабжения объекта;

выполнить гидравлический расчет водопроводной сети а также выбрать необходимое оборудование для нормальной эксплуатации данного комплекса.

В процессе расчетов выяснилось, что необходимое количество воды обеспечат 7 скважин с дебитом в 1167 м3/сут. С учетом требования СНиП будет пробурено 9 скважин.

Список использованной литературы

1.       Лисенков А.Б., Лиманцева О.А. Программа курса «Водоснабжение и инженерные мелиорации» методические указания по выполнению курсового проекта. Москва 2012.

.        СНиП 2.04.02-84. «Водоснабжение, наружные сети и сооружения»

.        Гавич И.К. Гидрогеодинамика. М., Недра, 1988.

.        Абрамов Н.Н. Водоснабжение. М., Стройиздат, 1982, 440с.

.        Дробноход Н.И. Оценка запасов подземных вод. Киев, Высшая школа, 1989.

.        Кац Д.М. Шестаков В.М. Мелиоративная гидрогеология. М., МГУ, 1981, 296 с.

.        Шевелев Ф.А. Таблицы для гидравлического расчета стальных, чугунных, асбестоцементных и пластмассовых водопроводных труб. Госстройиздат, 1970.

.        СанПиН 2.1.4.1074-07. Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества. М., Госкомсанэпиднадзор России 2001.

.        Проектирование и сооружение скважин для водоснабжения. М., Стройиздат, 1976

.        ГОСТ 2874-28 «Вода питьевая». М., Стройиздат, 1982.
